Особенности устройства проводки в различных условиях

Способ прокладки электрических сетей зависит от следующих факторов:

материала, из которого построен дом;
параметров микроклимата в помещении;
места монтажа (внутри или снаружи здания).

В кирпичных домах электрическую проводку можно прокладывать любым способом без проведения дополнительных мер по защите кабеля. С деревянными домами (в том числе, с коттеджами из СИП-панелей) несколько сложнее: скрытая проводка допускается только если кабели помещены в металлические трубы, локализующие электричество. Форма трубы не важна (прямоугольная или круглая), а вот толщина стенок четко регламентируется – не менее 2,8мм. Использовать более тонкую сталь или гофру запрещается по следующим причинам:

быстро прогорают, а значит, не способны локализовать пожар при коротком замыкании;
не защищают кабели от мелких грызунов, которые заводятся в деревянных стенах;
не защищают кабели в процессе усадки дома.

Металлические трубы для защиты кабелей обычно используются только для деревянных домов, если необходимо провести электромонтаж во влажных помещениях, достаточно гибких пластиковых или силиконовых кожухов. Розетки желательно выносить за пределы влажного помещения, если это невозможно, необходимо выбрать устройство с защитной крышкой, чтобы исключить попадание воды в систему.

Для улицы идеальный вариант – СИП кабель, представляющий собой группу проводов с индивидуальной изоляцией

Такие кабели выдерживают напряжение до 1000 В, отличаются компактностью и устойчивостью к нагрузкам, что особенно важно при воздушном монтаже. В грунте могут быть установлены кабели со следующими характеристиками: наличие стали в оболочке, устойчивость к воздействию влаги и низкой температуры

Грамотный ввод сети в дом – залог бесперебойного электроснабжения здания. Ввод может быть осуществлен воздушным или подземным способом. Если расстояние между ближайшими опорами и зданием составляет менее 20 метров, ввод электрической сети осуществляется по воздуху следующим образом:

В стену вставляется кусок трубы и изолятор на кронштейне (высота захода – от 2,75м).
Между опорой и домом натягивается трос и провода. Закрепление кабелей на тросе производится через каждые 50 сантиметров.
Кабели заводятся в здание через трубу в стене.

Подземная прокладка кабелей дороже, но безопасней и надежней, поэтому стоит отдать предпочтение ей. Главное – обеспечить надежную защиту кабелей от негативного воздействия окружающей среды.

Проект и схема разводки электропроводки

Монтаж электропроводки своими руками

Строительство дома осуществляется в несколько этапов. К прокладке коммуникаций приступают после того как возведена коробка — стены и крыша. Монтаж проводки производят в соответствии с заранее составленной поэтапной схемой. Когда есть сомнения в собственных силах, нужно пригласить профессионала.

Необходимо иметь простой набор инструментов и уметь с ними обращаться. Обязательным есть условие соблюдения техники безопасности.

Для работы понадобятся электрический и ручной инструмент и средства защиты:

угловая шлифовальная машина (болгарка);
штроборез для выбирания канавок в бетонных и кирпичных стенах;
перфоратор для бурения сквозных отверстий в стенах и выбора монтажных пазов и отверстий;
клещи для обжима проводов;
съемник изоляции для зачистки концов кабелей;
молоток, пассатижи, бокорезы;
отвертки, нож для работы с проводами;
надежная стремянка для монтажа светильников и люстр;
защитные рукавицы и респиратор, если планируется резка штроб.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Составление проекта

Все процедуры по разводке электрической сети в частном доме (здании) выполняются до старта отделочных работ. Это позволяет избежать множества проблем – прокладки новых соединений, скруток, порчи дизайна, необходимости делать надставки для маскировки, и т.д.

За основу можно использовать простой пошаговый план.

Составление проекта – это комплексное мероприятие, включающее в себя:

разработку плана работ и карты прокладки проводов с разводкой;
расчет мощности всей системы;
распределения нагрузки по линиям разводки и совокупной;
определение типа ввода;
определение мест расположения розеток, выключателей, щитка, осветительных приборов.

Согласно российским стандартам, в частный дом может поступать напряжение однофазного или трехфазного типа. Максимальный расход для системы и того, и другого типа, составляет 15 кВт.

Использовать однофазное напряжение рекомендуется для коттеджей, чья площадь не превышает 100 квадратных метров, а отопление не зависит от электричества.

Трехфазная система позволяет подключать мощное оборудование: плиты, отопительные котлы, насосы. Нужно выбрать тот тип электросети, который наиболее полно соответствует реальным условиям эксплуатации.

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

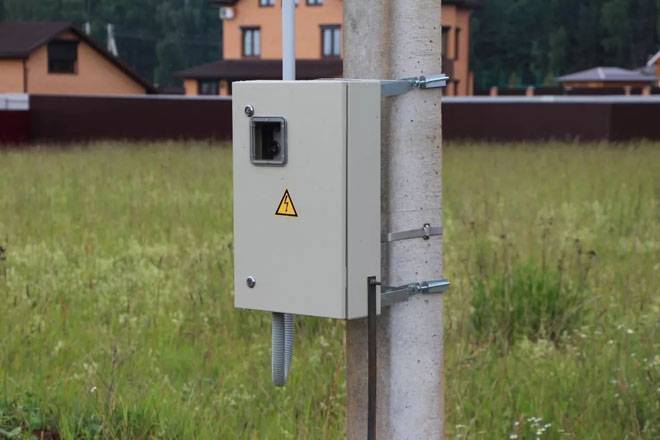

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика – к распределительному щитку.

Схема электроснабжения частного дома 380В 15 кВт

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью «Проводка в бане и парилке: правила и рекомендации»

Подготовка монтажной схемы

Для составления схемы распределения питания на даче можно использовать два варианта:

классический — с применением обычного карандаша и бумажного носителя информации;
современный — с помощью специализированных компьютерных программ.

При выполнении работ не требуется соблюдать установленных норм и правил. Достаточно точно отобразить места установки выключателей, розеток, ламп, оборудования, распределительных коробок, а также места расположения КЛ. Предварительно рекомендуется нанести схематичный план загородного домовладения.

Схема электропроводки в дачном доме

Основы техники безопасности

Проводка является основной причиной пожаров в частном доме

По этой причине самое важное при монтаже проводки в частном доме и самостоятельных работах с электричеством – соблюдение техники безопасности. Остановимся на основных принципах, которые необходимо соблюдать в работе:. Необходимо составить проект энергоснабжения и план сети, учитывающий подключение всех бытовых приборов, разводку, тип используемых проводов, способ их прокладки и многое другое

Важно правильно подобрать место для щита-распределителя. Оно должно быть недалеко от входа, в помещении должна выдерживаться температура выше нуля

Необходимо составить проект энергоснабжения и план сети, учитывающий подключение всех бытовых приборов, разводку, тип используемых проводов, способ их прокладки и многое другое

Необходимо продумать подключение устройства защитного отключения (УЗО), способ заземления, другие приспособления, помогающие защитить проводку. Перед началом работ с проводкой отключите электропитание и оставьте записку-предупреждение коллегам или соседям, чтобы они не включили неожиданно электричество. Прежде чем начинать работы, следует обязательно проверить с помощью индикаторной контакты и проводящие поверхности на наличие в них напряжения. Следует разделить линии для осветительных приборов и розеток. У высокомощных приоров должны быть собственные линии. Розетки и выключатели должны располагаться в местах, доступных для пользователя. Высота размещения розеток – не выше 1 м от уровня пола, для профилактики короткого замыкания в случае затопления комнаты. На каждое жилое или техническое помещение существуют рекомендуемые нормы по количеству розеток, но в итоге их количество зависит от имеющихся электроприборов. Розетки в туалете не устанавливают, на кухне должно выдерживаться расстояние в 50 см от плит. Провода в частных домах укладываются открытым или скрытым способом, в штробах. Штробы при скрытом способе нельзя делать в несущих стенах, чтобы не навредить цельности конструкции. Провода рекомендуют прятать в специальную гофру, чтобы впоследствии иметь возможность их заменить или ремонтировать. Провода нельзя размещать слишком близко к карнизу, чтобы он не был поврежден при монтаже. Открывающаяся дверь не должна закрывать доступ к составляющим сети. Для разводки проводов используют распределительные короба. Соединение проводов осуществляется путем спаивания или прессовки, а после соединения они обязательно должны быть заизолированы. Медный и алюминиевый провода соединять запрещено. Металлические конструкции должны располагаться так, чтобы не соприкасаться друг с другом.

Важно соблюдать правила техники безопасности не только при монтаже электрики своими руками в частном доме, но и в процессе эксплуатации

Ввод электричества и монтаж электропроводки

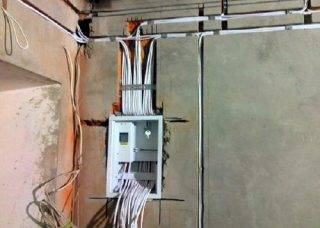

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

Дешево стоит и быстро монтируется.
Выглядит не слишком эстетично.
Может быть оборван со временем (например, ветром или краном).
Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Соединения проводов

Делать разводку электросети в частном доме рекомендуется, конечно же, до выполнения чистовой отделки. Это позволит легко проложить провода должным образом с минимальным количеством соединений. Однако соединять кабели при монтаже электросети, конечно же, все же придется в любом случае. При выполнении этой процедуры специалисты, помимо всего прочего, советуют следовать таким рекомендациям:

соединять скруткой допускается только однородные металлы (мед/медь, алюминий/алюминий);
в скрутке полагается оставлять оголенные концы длиной не менее 40 мм;
соединять два провода между собой нужно как можно плотнее;
витки следует укладывать один рядом с другим;
упаковывать соединение сверху лучше всего термоусадочной трубкой.

Для того чтобы контакт в скрутке был 100-процентным, опытные электрики рекомендуют провода также дополнительно пропаивать.

Правильно выполненные скрутки станут гарантией безопасности домашней сети. Однако соединения проводов сегодня рекомендуется все же делать через специальные клеммные коробки с зажимами. Такие приспособления в особенности хорошо подойдут для большого коттеджа со значительным количеством мощных электроприборов.

Требования к электропроводке

Жилой дом снабжается электричеством от электросети 220 В или 380 В. Заземляющая система разрешена по типу TN-S b TN-CS. Эти правила приведены в седьмой главе, пункте 1.13 ПУЭ.

Другие нормативы:

Открытые провода оформляют кабельными каналами, лотками, их заделывают в плинтусы. В сырых комнатах кабели ставят на изолирующих элементах.
Скрытые провода прокладывают в пустотах стен, перекрытиях. Главное требование — основание должно быть из несгораемых материалов.
Цвет проводниковой оболочки должен соответствовать стандартной системе цветовой маркировки.
Провода без изоляции прокладывают в стенах, заделав в трубы из ПВХ материалов.

Электропроводка в вашем доме соответствует ПУЭ?

Да
36.22%

С небольшими нарушениями
37.8%

Не соответствует
25.98%

Проголосовало: 127

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
чаще всего такая линия бывает воздушной и реже кабельной.

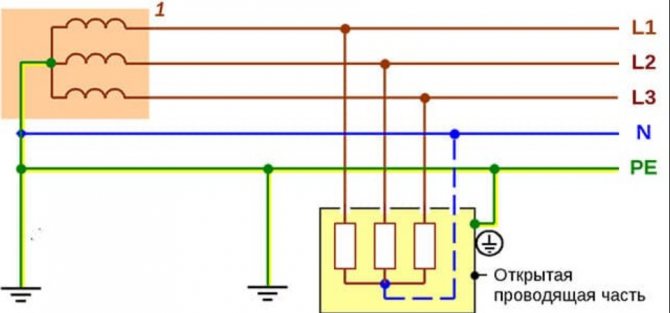

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Ввод электропитания

Грамотно выполненный ввод электроэнергии в частный дом от линии энергоснабжения – это не только гарантия стабильного и качественного питания всех бытовых приборов, но и надежная защита от пожаров.

Кроме того, от продуманности линии ввода зависит ее устойчивость к ветровым нагрузкам, а также степень защиты от поражения электрическим током в дождь, в снег, а также просто в сырую погоду.

Существует два основных способа, как можно реализовать ввод электричества в дом: через воздушную линию или посредством подземных коммуникаций. В первом случае подразумевается натягивание проводов между стеной дома и опорой линий элекроснабжения, во втором – заглубление проводки в землю.

Ввод по воздуху

Наиболее рациональным воздушный ввод может оказаться тогда, когда расстояние между стеной дома и столбом электроснабжения не превышает 20 м. Если оно оказывается большим, то на приусадебном участке придется устанавливать еще одну дополнительную опору.

Делается это с целью уменьшения механической нагрузки на линию ввода, которая при длине более 20 м может порваться либо под собственным весом, либо при раскачивании под ветром.

Обустраивается воздушная линия следующим образом:

Сквозь стену высверливается отверстие, в которую устанавливается отрезок металлической трубы небольшого диаметра или специальной пластиковой гофры;

В стену дома врезается изолятор на кронштейне;

Между изолятором на стене и изолятором на столбе натягивается стальной трос;

Натягиваются непосредственно провода;

Подводящие провода через каждые 0.5 м скрепляются с несущим тросом при помощи металлических или пластиковых хомутов;

Сквозь стену и вставленную трубу вводятся несущие провода, далее подсоединяемые к распределительному щитку внутридомовой проводки.

Очень важно, чтобы сохранялось достаточное натяжение троса вместе с закрепленными на нем проводами.

Достигается это натяжением между изоляторами на столбе и на стене. Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5.

Также данный трос не должен соприкасаться на всем своем протяжении ни с какими-либо постройками, ни с кронами деревьев или кустарников.

Точка ввода требует герметизации. Для этого после прокладывания сквозь трубу электрического кабеля все оставшееся в ней свободное пространство заполняется либо монтажной пеной, либо плотно утрамбованной негорючей минеральной ватой.

В качестве провода, который можно использовать для подвода электроэнергии к частному дому, можно использовать кабель марки СИП. Его изоляция рассчитана на эксплуатацию в условиях воздействия атмосферных осадков и солнечного излучения, а также при значительных колебаниях температуры.

К тому же, данный кабель не требует использования дополнительного несущего троса, поскольку уже обладает таковым. Минимальное сечение провода – 16 кв.мм. Для ввода 220 В используется двухжильный кабель, для 380 В – четырехжильный.

Подземный ввод

Ввод под землей принято считать более надежным, нежели его воздушная разновидность. Увеличение надежности достигается полным исключением воздействия на кабель таких неблагоприятных факторов, как перепады температур, осадки и ветровые нагрузки.

Кроме того, при подземном вводе можно не учитывать такие препятствия, как кроны деревьев или надворные постройки.

При всей своей стабильности, грунт также является достаточно агрессивной средой, способной со временем привести в негодность защитную оболочку электрического кабеля. Поэтому прокладываемые под землей провода нуждаются в защите.

В качестве защитного элемента и при обустройстве подземного ввода используются либо стальные, либо пластиковые трубы малого диаметра.

Труба должна быть проложена от точки выхода внутрь помещения и до уровня в 1.8-2 м уже на столбе электроснабжения.

Глубина закладки электрического кабеля не должна быть менее 0.8 м. Если ввод организуется через фундамент, то в этом случае отверстие усиливается установкой асбо-цементной трубы.

Занимаясь обустройством ввода электричества, следует помнить, что непосредственно подключение электроэнергии, равно как и любые работы на столбах электроснабжения, имеют право выполнять лишь сотрудники снабжающей организации.

Преимущества и недостатки трехфазной системы электроснабжения

Для ввода электроэнергии в частный дом, чаще всего пользуются трехфазным питанием, так как оно выигрывает в сравнении с однофазным.

Такое питание может позволить:

использование трехфазных двигателей и других электроприемников;
при использовании большого числа электроприборов, существует возможность их распределения на три фазы, таким образом, уменьшая нагрузку на каждую из фаз;
допускает использование кабеля ввода с меньшим сечением;
в результате обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
значительно уменьшается риск пожаров.

И все-таки, наряду с такими положительными сторонами, имеется и ряд отрицательных моментов:

при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены

Это обусловлено размерами счетчика и устройства защитного отключения;
напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое безопасное напряжение;
монтажные работы, связанные с проводкой, будут намного сложнее;
особое внимание должно быть уделено проводке общего нуля, поскольку в случае его обрыва в фазах образуется перенапряжение, что неизбежно приведет к выходу из строя всех устройств на этой фазе;
схема проводки содержит намного больше линий, таким образом увеличивается необходимое количество автоматов.

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

адрес участка;
название объекта;
категория надёжности, данные по напряжению и нагрузке (в кВт);
информация о параметрах электросети и наличия резервной мощности;
указание способа и точек подключения;
расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

ксерокопия паспорта заявителя;
ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
разрешение на строительство;
документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.

Схема подключения электроснабжения частного дома
