Как построить подпорную стенку из блоков на участке?

Другие варианты

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

• Высота 28 или 58 см.
• Ширина 30, 40, 50 или 60 см.
• Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения. Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

• Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
• Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
• Долгий период эксплуатации.
• Не нужно монтировать опалубку и арматуру.
• Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

• Высокая цена.
• Низкая теплопроводность.
• Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Основные принципы возведения подпорных бетонных стен

Конструкция подпорной стены может быть толсто- и тонкостенной. Первая выполняет функцию удержания почвы при ее по движках. При ее строительстве отмечается большой расход раствора и арматуры, а земляные работы отнимают много времени. Работы по возведению осуществляются по определенной технологии, особенности которой зависят от бюджета, назначения и наличия свободного времени.

Так, если устройство не предусматривает трату большого количества средств, лучше установить угловую конструкцию с консолью. При заливке нужно будет установить опалубку, которая заглубляется на величину, зависящую от высоты конструкции. Сократить бюджет можно, снизив расход раствора. При наличии пучинистости грунта его вынутые нижние слои заполняются подушкой из песка и щебня. Заливка предусматривает укрепление методом укладки прутьев, а бетон укладывается послойно. Его следует уплотнить вибратором.

Массивная стенка подпорная

Ниже представлены чертежи массивных стенок для террасирования участка. Общими правилами при строительстве своими руками этих конструкций являются:

• опалубка заглубляется на 1/3 от высоты конструкции ПС при общей высоте 0,4 – 1,5 м;
• если стена имеет высоту 1,6 – 2 м, минимальное заглубление составляет 0,7 м;
• минимальная толщина (у трапециевидных в верхней части) ПС составляет 10 см;
• при террасировании песчаных почв и супесей ширина основания составляет 0,5 от высоты конструкции, для суглинка достаточно 1/3 этого размера, для глины ¼;

Размеры подпорной стенки в зависимости от типа грунта Несмотря на то, что прямые контуры предпочтительнее для ландшафтного дизайна, правильно спроектированная своими руками стена террасы должна иметь ребра жесткости, углы и ломаные линии, обеспечивающие большую прочность монолитного сооружения из железобетона.

С уширением пяты

Технология позволяет снизить бюджет строительства за счет меньшего расхода бетона. Производится устройство стен для террасирования участка по схеме:

• разметка и выемка грунта – в соответствии с проектом на обноски натягиваются шнуры/струны, изготавливаются траншеи шириной в размер уширения подошвы ПС;
• подстилающий слой и устройство опалубки – нижние 0,4 м пучинистого грунта заменяются щебнем или песком, трамбуются, на нерудный материал стелется рубероид и устанавливаются щиты опалубки для уширения высотой 0,3 м, на них перпендикулярно укладываются куски бруса, на которые устанавливается щитовая опалубка для тела стены, фиксирующаяся с двух сторон укосинами и стяжками;
• дренаж – щиты просверливаются насквозь, через них с периодичностью в 1 м пропускаются пластиковые трубки на высоте 0,2 м от нижней террасы;
• армирование и заливка – внутрь опалубки своими руками устанавливается каркас с двумя поясами из продольных стержней, обвязанных хомутами или вертикальными и горизонтальными перемычками, бетон укладывается послойно (0,4 м), уплотняется глубинным вибратором.

Подпорная стена с уширением подошвы Марка бетона от М150, при необходимости могут использоваться пенетрирующие добавки. Конструкция ПС имеет плитную часть, которая противостоит силам пучения, не давая выдернуть стену на поверхность.

Трапециевидная

Технология изготовления имеет вид:

• разметка – по обноскам натягиваются шнуры с учетом изменения горизонтального уровня на нижнем участке и прилежащем к нему верхнем ярусе;
• отрывка траншей – грунт вынимается на 0,4 м ниже проектного уровня, ширина выработки равна размеру уширения подошвы с учетом типа грунта (например, если стена имеет высоту 0,7 м сверху, на суглинке это составит 0,23 м);
• подстилающий слой – песок на сухом грунте или щебень при высоком УГВ толщиной 0,4 м (послойная трамбовка виброплитой или ручным инструментом);
• устройство опалубки – передний щит устанавливается вертикально (в сторону уклона), фиксируется подпорками, задний щит наклонен в его сторону верхним бортом, крепится шпильками или распорками из бруска;
• армирование – каркас из продольных прутков (рифленка диаметром 6 – 8 мм), обвязанных хомутами через 0,6 – 0,8 м;
• бетонирование – смесь укладывается слоями по 0,4 м, уплотняется вибратором.

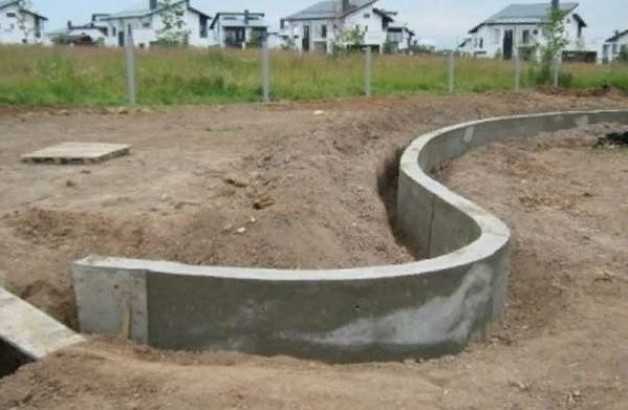

Изогнутая траектория стенки предпочтительнее прямым линиям Уход за бетоном классический – верхняя плоскость укрывается опилками, увлажняемыми из лейки в первые двое суток. Пенетрирующие добавки, вводимые в смесь при изготовлении, позволяют получать абсолютно водонепроницаемый бетон. Однако его себестоимость при этом увеличивается в несколько раз, поэтому проще использовать технологию:

• гидроизоляция задней и боковых граней;
• облицовка передней поверхности краской, камнем, гибкой черепицей и прочими материалами.

Коротко о главном

Подпорные стенки нужны на участке с хитрым рельефом; они помогают спланировать его и сделать удобным для эксплуатации. Их используют для укрепления склонов и формирования террасных площадок, для создания многоярусного ландшафта с удобной разбивкой на зоны. Их применяют и в качестве декоративных элементов, причем даже на плоских участках.

По способу использования различают конструкции утилитарного, декоративного и смешанного типа. Без них не обойтись, если перепад высот переваливает через отметку в полметра. Форму и размер конструкции рассчитывают на основе данных о составе грунта и глубине его промерзания. Высота стенки определяется крутизной склона (разницей высот).

Для сооружения видимой части стены используют камень, древесину, кирпич, реже габионы или металл. Из опорной стены может получиться интересный элемент ландшафта, если сделать ее бетонной и облицевать подходящим по стилю материалом: плиткой, мозаикой, камнем.

Устройство подпорной стены

Фундаментные стеновые блоки фбс используются в регионах с различными климатическими условиями и на любых типах почвенных составов.

Подготовительные работы

Главная роль при ведении таких строительных работ отводится планированию и выполнению предварительных расчетов. Допущенная здесь ошибка способна привести к тому, что подпорная стенка фбс от давления почвы опрокинется, когда начнется дождливый сезон.

Выполнить все расчеты по действующим нормам самостоятельно сложно, и опытные мастера рекомендуют заказывать их у специалистов. Эти непредвиденные расходы избавят вас в будущем от затрат на ремонтные расходы или установку новой стены из блоков фбс.

Выполнив все необходимые расчеты и составив план строительных работ, переходим к приобретению материалов и оборудованию места для их хранения. Нам потребуются:

• блоки фбс;
• гидро- и теплоизоляционные материалы;
• речной песок;
• щебенка;

• геотекстильная ткань;
• трубы для дренажной системы;
• бетонный раствор;
• стальная арматура.

Завезя на участок все необходимое, размечаем территорию. Для упрощения работ можно использовать шнур и колышки. При выполнении разметки делают отступы не менее трех метров от будущих стен в стороны повышения почвенного слоя.

Если запланировано устройство высоких и длинных стен, то следует нанять экскаватор, чтобы убрать лишний грунт и вырыть фундаментные траншеи.

Монтаж фундамента

Выполнив расчеты и подготовив территорию, устраивают основу для подпорных стен из блоков фбс.

Для этого применяют заливные фундаменты на арматурном каркасе или заводские плиты монолитного типа.

Сначала устраивается песчаная подушка, потом насыпается щебень. Сверху укладывают геотекстиль, заливают тощим бетонным раствором подбетонку. При устройстве заливного фундаментного основания монтируют связующие металлические штыри, залитую конструкцию выдерживают от четырех до пяти дней, потом начинают изолировать.

Выполняется это рулонными или напылительными материалами. Для первого способа потребуется газовая горелка, чтобы фиксировать изоляционный материал к бетону. Для второго случая необходимо устройство, способное распылять жидкую резину.

Обмазочный способ выполняется долго и затруднительно, и качество его оставляет желать лучшего. Чтобы фундамент эксплуатировался долго, следует выполнить теплоизоляцию экструдированным полистирольным материалом, способным выдерживать массу будущей конструкции.

Как только все мероприятия выполнены, разрешается заливать или укладывать готовую ж/б плиту. Фундаментная основа должна отличаться ровностью, в противном случае давление распределится неравномерно, вызвав разрушение основы и смещения в стенах.

При устройстве ступенчатого фундамента каждую секцию устанавливают горизонтально, чтобы избежать сползания всего объекта.

Установка стены

Подготовив фундаментную основу, переходим к укладке первого ряда подпорной стенки из фбс, который находится ниже почвенного уровня. Если запланирована высокая стена, то подземных рядов должно быть не менее двух – двух с половиной.

Необходимо правильно определить, когда начнете закладывать стену, чтобы для техники и рабочей бригады не было простоя, что сохранит лишние финансовые расходы.

Каждый возводимый ряд связывается горизонтально, для чего применяются стальные арматурные прутья с диаметром в 20 мм. Как только ряд подготовлен, начинают выводить следующий, пока не выведут стену на метровую отметку выше уровня земли.

При закладке высокой стены и ожидаемого большого давления, во избежание разрушений, специалисты рекомендуют устроить подпорные стены из фбс в форме треугольника. Ширина нижнего участка стены должна быть больше верхнего значения. Выступ стены направляется в сторону, где планируется подпирание грунта.

С такой конструкцией давление распределяется на большее сечение основания, что снижает нагрузки на отдельно взятые блоки.

Какие именно блочные камни подойдут?

Из всех категорий бетонных блочных изделий для строительства подпорных стен больше всего подходят сплошные бетонные rfvyb толщиной 400 и 500 мм. Длина составляет 600 мм, 1200 мм и 2400 мм. Монтаж блоков напоминает кирпичную кладку с обязательной перевязкой швов.

Стандартные линейные размеры:

• Длина – 880 мм.1180 мм и 2380 мм.
• Ширина изделий – 300 мм,400 мм, 500мм, и 700 мм.
• Высота – 300 и 600 мм. Блоки 300 мм выпускаются длиной исключительно 900 мм и 1200 мм.

Технические показатели:

Заводы по выпуску бетонных изделий пользуются специальной маркировкой, по которым легко определить линейные характеристики изделий.

Например, марка ФБС 12-4-6 означает:

1. ФБС – фундаментный блок сплошного сечения.
2. Цифра «12»-длина изделия 12 дециметров.
3. Цифра «4» — ширина 4 дециметра.
4. Цифра «6» — высота блока составляет 6 дм.

Чтобы самостоятельно рассчитать необходимое количество блоков, необходимо составить в масштабе развертку подпорной стены с линейными размерами. На чертеж схематично наносят кладочные камни с обязательной перевязкой каждого ряда.

Материалы для соединения бетонных блоков

Существует два способа укладки блоков из бетона и железобетона – на клей для бетонных блоков и растворную смесь. Более подробно об этих методах – ниже.

Цементно-песчаный раствор

Для приготовления цементно-песчаного раствора важно использовать цемент только высокого качества, минимум марки М400. Песок должен быть однородной структуры, без глинистых комков и других больших включений. Песок должен быть однородной структуры, без глинистых комков и других больших включений

Песок должен быть однородной структуры, без глинистых комков и других больших включений.

Если они есть, то песок просеивается через сито и желательно, чтобы такой процесс проводился несколько раз. Это позволит добиться лучшего сцепления песка с другими компонентами и впоследствии раствор не будет крошиться или отпадать кусками.

Поэтому рецепт приготовления цементно-песчаной смеси такой:

1. 1:3, где 1 – цемент, а 3 – песок;
2. вода должна браться из расчёта 0,7 частей от общего количества цемента.

Чтобы добиться нужной пластичности либо, если кладка стен происходит зимой, то нужно получить морозоустойчивую смесь. Для этого в раствор добавляются специальные пластификаторы и добавки. Дополнительные компоненты также нужны, если песок был очень влажный.

Смесь замешивается небольшими объёмами

Преимущество цементно-песчаной смеси в том, что она позволяет перекрыть недостатки, которые, возможно, есть на поверхности блоков – выбоины, неровные стенки и ямки.

За счёт слоя в 2-3 см такие проблемные зоны устраняются, однако это же преимущество может стать и минусом. Чем толще шов между блоками, тем выше теплопроводность. В этом случае, поможет дополнительное утепление стен.

Клей

Это универсальный метод для соединения блоков, поскольку позволяет монтировать элементы с минимальным швом – около 2-3 мм. Плюс этого метода – высокая теплоизоляция, а, соответственно, низкая теплопроводность, благодаря чему стены не требуют дополнительного утепления.

Ещё одна особенность клея заключается в том, что его цена в несколько раз выше, чем цементно-песчаная смесь, однако, его уйдёт гораздо меньше, чем цементного раствора, поэтому стоимость оправдает себя.

Клей приобретается в строительных магазинах в виде сухой смеси и его можно развести самостоятельно, для этого:

1. Сухие ингредиенты в пластиковой ёмкости перемешиваются с водой, в том соотношении, которое указано на упаковке (сначала добавляется вода, затем в неё насыпается сухая смесь).
2. Перемешивать желательно при помощи миксера или дрели на малых оборотах.
3. Не нужно сразу замешивать много клея, поскольку он расходуется медленно и, если вовремя не выработать его, то клеящая смесь застынет. Если кладка проводится зимой, то дополнительно в смесь нужно добавить антиморозные добавки.
4. Клей наносят на поверхность блока шпателем и им же смесь разравнивается, а остатки обратно возвращаются в ёмкость.

Возведение стенки

Из габионов

Габионы представляют собой контейнеры из оцинкованной металлической сетки, которые заполняют камнями. Их используют не только в качестве укрепляющей конструкции. Она служит также замечательным элементом ландшафтного дизайна. Преимущество этого типа подпорной стенки заключается в том, что дренажную систему устанавливать абсолютно не обязательно.

Для сооружения стенки из габионов вам понадобится:

• металлическая оцинкованная сетка;
• скобы из проволоки;
• металлическая спираль для соединения стенок;
• расчалки (проволочные тросы);
• стальные штыри с заостренными концами;
• наполнитель (натуральный камень, крупный гравий или другие материалы);
• геоткань (по желанию).

С лицевой стороны габионы наполняют самыми красивыми и большими камнями. Внутрь засыпают мелким гравием, щебнем или другим дешевым материалом. Чтобы он не попадал в щели между крупными камнями, можно выстелить в середину геоткань. Когда габион уже наполовину наполнен, чтобы он не выпячивался, следует через каждые 4–5 ячеек металлической сетки скреплять стенки расчалками. Далее заполняем габионы камнем до верха, закрываем крышку и затягиваем спиралью.

Требования к строению

Приусадебные участки, крутые склоны и уступы высотой до 1,4 метра и шириной до 4 метров можно укрепить самостоятельно построенными укрепительными стенками без проведения специальных расчетов.

До начала строительства следует обратить внимание на главные требования к подпорному сооружению:

• Минимальная толщина стен из ФБС составляет 400 мм.
• Если планируется постройка стены выше 300 мм, требуется устройство заглубленного фундамента, уложенного на песчано-гравийную подушку толщиной 50 -100 мм.
• Нижняя отметка фундамента зависит от высоты подпорной стенки. Для сооружений высотой от 300 до 800 мм глубина залегания фундамента составляет 150 – 300 мм, при высоте от 800 до 1500 мм глубина залегания увеличивается до 500 мм.
• Для обеспечения достаточной устойчивости стенки необходимо выполнить условие: 1/3 часть конструкции по высоте была заглублена и лишь 2/3 находились над уровнем земли.
• Ширина подпорной стены в нижней ее части зависит вида грунтов на участке. Для прочных грунтов высота стены у основания составляет 1/4 от ее высоты.

Верхняя часть подпорной конструкции подвергается сдвигающим усилиям от сдерживаемого грунта и находится в зоне крутящих моментов, вызывающих опрокидывание сооружения.

Чтобы не произошло необратимых разрушительных деформаций и не укрепление не разрушилось, минимальная толщина блочных стенок должна составлять не менее 400 мм. При высоте конструкции более 1200 мм, бетонные изделия укладывают в виде ступенек с минимальной шириной в верней части 400 мм.

Декор водоёмов

Отдельного внимания заслуживают искусственные водоёмы, являющиеся неотъемлемой частью полноценного сада. Для декора часто используются натуральные и искусственные материалы, в основном, камни. Ими можно обозначать границы пруда, а также выстилать дно. Камни или плитка нужны и для того, чтобы защитить пруд от осыпания грунта. Если возле декоративного водоема в непосредственной близости находится альпийская горка, общая картина только выиграет.

При оформлении водоёма дизайнеры рекомендуют придерживаться общего стиля садового участка. Пруд не должен выглядеть, как отдельный элемент, а должен гармонично вписываться в пейзаж. Если вы установите на берегу пруда декоративные фонтаны и водопады, они вряд ли испортят общее впечатление.

Плавающая клумба своими руками

Очень стильно и красиво смотрится такой декоративный элемент водоема, как плавающая клумба. Зеленый островок из цветов можно соорудить своими руками. Достаточно сделать прочное деревянное основание с влагостойкой пропиткой, на которое помещается уплотняющая сетка и земля, и высадить на этот плот растения.

В качестве основы можно взять и другие материалы, держащиеся на воды — пенопласт, легкий пластик и т.д. Часто фундамент плота выполняют из обычных пластиковых бутылок, скрепленных между собой. Плавающая клумба должна состоять из влаголюбивых растений, иначе в скором времени островок придет в негодность. К таким растениям относятся:

• декоративная трава;
• осока;
• лилии;
• папирус;
• некоторые горшечные цветы.

Цветник на плаву выполняет не только декоративную, но и практическую функцию, фильтруя и очищая воду от органических отходов. Кроме того, цветы в воде будут недосягаемы для саранчи и прочих насекомых.

Действующие нагрузки и устойчивость

При постройке подпорной стены учитывается вес грунта, который будет давить на сооружение

Расчет подпорных стен требует представления о действующих на сооружение нагрузках. Они влияют на выбор стройматериала и обустройство основания. Постоянные нагрузки делятся на горизонтальные и вертикальные. К первым относятся давление грунта за конструкцией и сила трения в участках их соприкосновения. Ко вторым – масса стенки, давление на ее верхнюю часть и засыпка.

Кроме константных нагрузок, есть временные:

• сейсмические нагрузки;
• водные течи;
• вибрация (железная дорога или трасса);
• воздействие ветра (в особенности, применительно к высоким стенкам);
• вспучивание почвенных слоев зимой.

Распределению веса помогает устройство консоли в передней зоне. Сторону, повернутую к грунту, целесообразно сделать негладкой. У сооружений из кирпича, камня или блоков предусматривают выступы. У монолитных стен делают сколы.

Устойчивость повышает и хорошо продуманный дренаж. Чтобы снизить вертикальное давление, можно засыпать промежуток между почвой и задней частью стенки керамзитом или подобными стройматериалами с пустотелым строением.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Как сделать подпорную стенку из фундаментных блоков

Не всем владельцам частных домов повезло с идеальным ландшафтом на участке. Часто возникает необходимость укрепить склон в местах перепада высот. При незначительной разнице отметок используют геосетку или биоматы. Если уровень земли на придомовой территории сильно меняется, проблему сможет решить подпорная стенка из блоков.

Подпорная стенка — это вертикальная конструкция, которая предотвращает подвижки грунта. Существует несколько разновидностей, которые можно поделить на две большие группы:

• тонкостенные стенки;
• массивные стенки.

Подпорная стенка из бетонных блоков относится ко второй группе. Ее устойчивость обеспечивается за счет собственного веса конструкции. При возведении такого сооружения необходимо грамотно подобрать толщину блоков, в зависимости от перепада высот и характеристик грунта.

Видео описание

В видео показано, как надо заливать из бетонного раствора подпорную стену с установкой опалубки и укладкой внутрь армирующего каркаса:

Дополнительная классификация

По назначению и используемому материалу удерживающие грунт конструкции были обозначены. Просто добавим, что это не все стройматериалы, которые применяют в строительстве этих сооружений. К примеру, есть интересные варианты, сильно отличающиеся от предыдущих. Это стенки из автомобильных шин, бетонных колец или вазонов.

Подпорная стенка из автомобильных шинИсточник i.pinimg.com

И следующие пункты классификации:

1. Неглубокие и глубокого заложения. Последние – это сооружения, в которых глубина заложения больше толщины стенки в два или три раза.
2. Высота конструкции: невысокие – до 1 м, средние – 1-2 м, высокие – более 2 м.
3. Отдельно расположенные или скрепленные с другими строительными элементами: лестницами, пандусами и прочими.
4. Учитывается устойчивость постройки, она же массивность. Об этом надо рассказать более подробно.

Устойчивость подпорных стенок

Здесь четыре категории:

1. Массивные. Обычно их габариты по всем сторонам одинаковые, то есть высота равна ширине. Собирают эту разновидность из сборного железобетона, камня и кирпича. Такая стена легко выдерживает большое давление грунта за счет своей массы. Этот вариант самый дорогой и трудоемкий.
2. Полумассивные. Устойчивость обеспечивается не только массивностью конструкции, но и весом грунта, который располагается на фундаментной плите. Поэтому чаще всего эти сооружения представляют собой монолитные конструкции.
3. Тонкоэлементные. Чаще это стенки из бетонных плит. Устойчивость в основном обеспечивается грунтом, лежащем на фундаментной плите.
4. Тонкие. У этого вариант устойчивость определяется только силами защемления грунтом.

Классификация подпорных стенок по устойчивостиИсточник cf.ppt-online.org

Полезные рекомендации

Рекомендуется чаще контролировать соответствие горизонтальному уровню. Это позволит избежать искривлений стен. Если последующая отделка стен не будет производиться, необходимо позаботиться об эстетичности швов между блоками. Их можно декорировать простой скругленной палочкой, позволяющей незначительно вдавливать швы. Делать это нужно до полного затвердевания раствора.

Размечая шлакоблоки, используйте цветные мелки. Они более заметны на блоках, в отличие от простых карандашей.

Шлакоблок достаточно уязвим к воздействию влаги, поэтому после кладки крайне рекомендуется сделать штукатурку. При этом применяйте армирующую сетку, чтобы в дальнейшем штукатурка не осыпалась со стен.

Самодельная подпорная бетонная стенка

Особенности проектирования

Подпорная стена может иметь определенное назначение. В зависимости от этого, конструкция предусматривает четыре составляющих, а именно:

• фундамент;
• водоотвод;
• тело;
• дренажную систему.

Именно подземная часть должна соответствовать техническим нормативам и выполнять основную функцию, тогда как тело предназначено для эстетических целей. Высокими стенки считаются, если они имеют высоту больше 2 м над уровнем почвы

На этапе проектирования важно предусмотреть еще и то, какой будет задняя стенка

Классификация здесь ведется по уровню наклона, он может быть:

• лежачим;
• пологим;
• крутым.

В последнем случае речь идет о прямом или обратном скате. Профили таких стен могут быть самыми разными. Но в основном это трапеция или прямоугольник. Грани обладают разными уклонами, это касается первой из упомянутых конструкций.
