Способы безопасного контакта
Для создания надёжного контакта электрических проводов существует несколько способов как с применением специального оборудования, так и при использовании подручных средств.

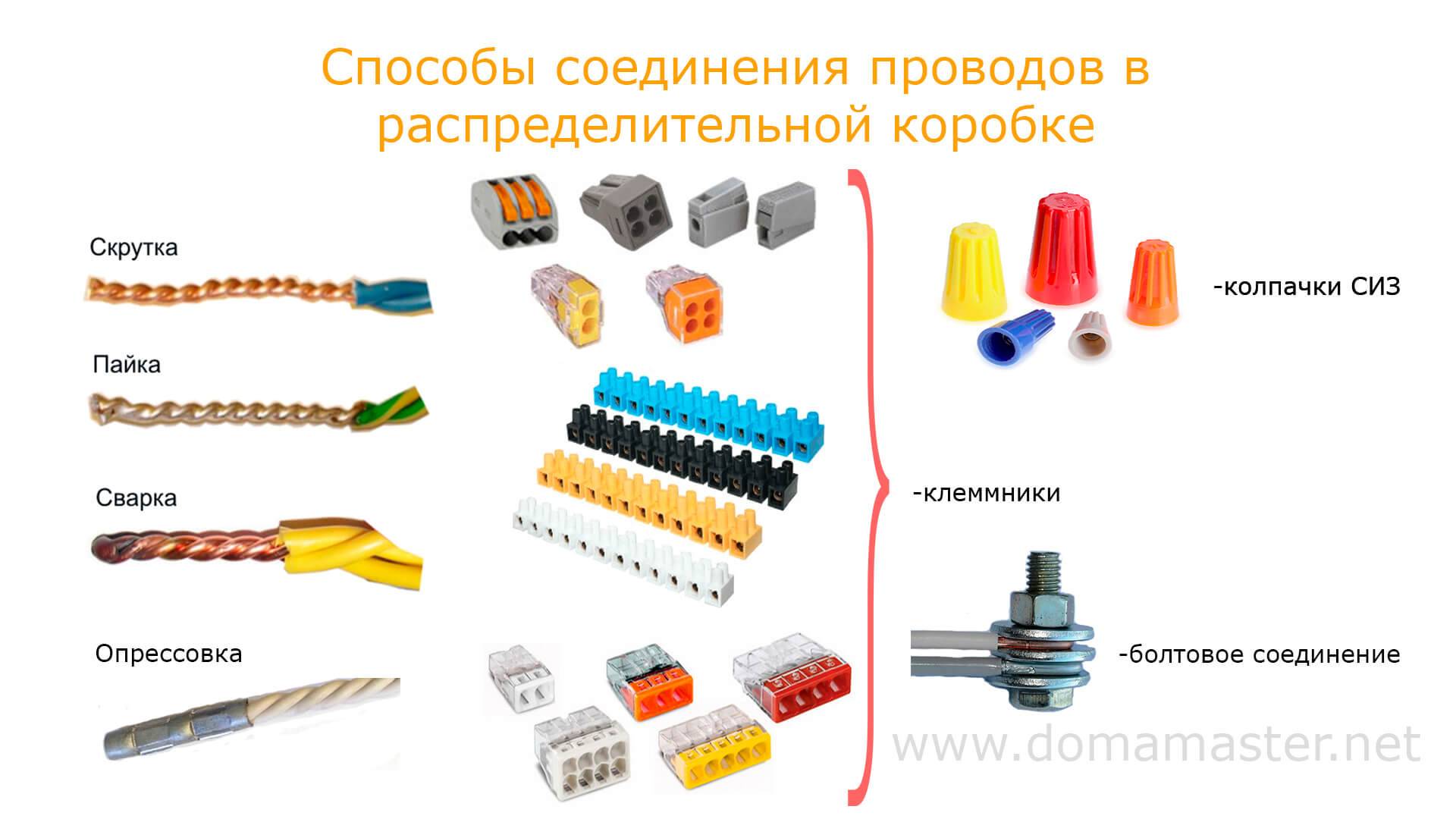

Виды соединения проводов:
- Скрутка (скручивание) — наиболее распространённый способ, применение которого желательно осуществлять для временного соединения.
- Сварка — является самым надёжным способом, который обеспечивает отличный контакт проводников. Требует наличия сварочного оборудования и определённых навыков для проведения работ.
- Пайка — имеет прекрасные показатели соединения, но требует соблюдения температурного режима (не выше 65℃).
- Клеммные колодки — довольно простое и надёжное соединение.
- Соединение проводов с помощью зажимов — при соблюдении условий эксплуатации позволяет получить отличный контакт. Устанавливается очень быстро.
- Опрессовка гильзами — требуется наличие специальных клещей и знания технологии установки, но способ очень надёжный.
- Болтовое соединение — применяется в сложных ситуациях, простое в выполнении и не требующее специальных приспособлений.
При выборе вида соединения необходимо учитывать: материал токопроводящей части; сечение провода; количество проводников; вид изоляции; условия эксплуатации. Чаще всего, подбор типа соединения осуществляется на месте проведения работ.
Правильная скрутка и виды соединения электрических проводов
Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.
Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях
Потому правильному соединению проводов нужно уделить большое внимание
Паяльник в помощь
Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой
При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции
есть риск повреждения изоляции.
Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.
Порядок работы
Зачистка проводов Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:
- Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
- Размещение термоусадки на одном из кабелей.
- Обезжиривание отрезков без изоляции специальным средством.
- Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
- Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
- Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
- Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.
Для чего нужно хорошая скрутка?
Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:
- площади поверхности в месте контакта;
- наличия окисной плёнки на жилах.
Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.
пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится
Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.
Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

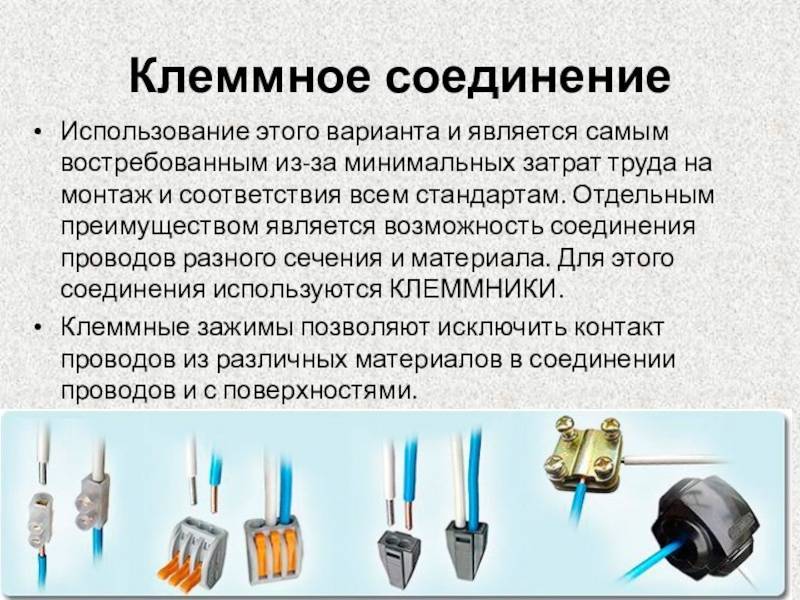

Клеммники или клеммные колодки
Клеммы различных видов
Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.
Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.
С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.
Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,
Ошибки при выполнении скрутки проводов
Наиболее распространенной проблемой соединения проводников таким способом является накручивание одного провода на другой. Это совершенно неправильно. Проводки должны равномерно обвивать друг друга, тем самым обеспечивать надежное прохождение электрического тока и создавать механическую прочность, чтобы подобное закрепление прослужило долгие годы.
Длина скрутки зависит непосредственно от диаметра самих проводников. При этом стоит учесть, что минимальный порог этой характеристики должен составлять не менее, чем 3 см. В остальном же все зависит от диаметра проводов: чем больше диаметр, тем больше должна быть и длина созданной скрутки, но конкретно прописанных норм по этому поводу нет, каждый специалист сам для себя решает какой должна быть эта величина, чтобы соединение было надежным и качественным.
Соединение проводов из разных металлов
Соединение проводников, изготовленных из различных металлов, должно производиться с обязательным учётом всех свойств материала, из которого они изготовлены. В настоящее время для передачи электрической энергии используют медь, алюминий и сталь. Каждый из этих металлов имеет различную плотность, электропроводность и сопротивление, которые учитываются при создании хорошего электрического контакта. Необходимо также учитывать величину электрохимического потенциала, возникающего при воздействии тока на металл.
Поэтому при неправильном соединении алюминиевых и медных проводников могут возникать серьёзные проблемы, с которыми сталкиваются многие специалисты, проводящие ремонт проводки в квартирах. Ранее в домах использовались медные провода, которые по электротехническим показателям намного превосходили алюминиевые. А в настоящее время применение проводников из меди ушло на второй план.
Алюминий, имея высокий уровень окисления, образует при соединении специфическую плёнку, которая обладает довольно большим электрическим сопротивлением. Это свойство проявляется особенно во влажной среде. Такая же плёнка образуется и у меди, только её сопротивление намного меньше. Поэтому из-за этой разницы сопротивлений, прямое соединение этих металлов приводит к затруднению электропроводности. А окислительные процессы приводят к искрению, нагреву и возгоранию проводов.
Скрутка проводов разного сечения
Подобный вид работ подразумевает однозначное использование дополнительных средств для соединения. Такими приспособлениями могут быть винтовые зажимы, самозажимные клеммы, болты, медно-луженые наконечники, отверстия типа «Орех». Также, чтобы не докупать дополнительных комплектующих, можно применить пайку или сварку, другие способы соединения проводов.
Если разница диаметра проводов составляет незначительную величину, например, 4 и 2,5 мм, то произвести их соединение скруткой не так уж и сложно. Для этого нужно их качественно обмотать друг с другом, после чего необходимо применить сварку или пайку. Такое закрепление двух проводников прослужит не один год без нареканий.
В остальных случаях скрутка проводов не будет обладать надежностью и долговечностью. В таких ситуациях без дополнительных комплектующих просто не обойтись. В различных ситуациях используют те или иные приспособления:
- если сечение проводов значительное, лучше всего использовать самозажимную клемму;
- для ответвления от магистральной линии в распред. щитке используется сжим ответвлительный, который среди специалистов также еще называют «Орех»;
- для присоединения проводов с большим диаметром применяется медно-лужный наконечник.
Сварочное закрепление
Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.
По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.
При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.
Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.
Последовательность выполнения сварки проводов:
- Освобождаем проводники от изоляции на 60—70 мм.
- Зачищаем жилы механическим способом (наждачной бумагой).
- Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
- Сверху скрутки закрепляем контакт заземления сварки.
- Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
- После остывания контактного шарика, производим его изоляцию.
В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.
Сколько проводов должно быть в скрутке
Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.
Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.
Чтоб не заучивать максимально рекомендованное для скруток количество проводов:
Есть простое правило:
Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук
Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.
Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.
Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.
Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:
Сечение провода мм.кв | Количество проводов в скрутке | |
| Рекомендовано | Максимальное | |
| 1.5 | 6 | 8 |
| 2.5 | 4 | 6 |
| 4 | 3 | 4 |
| 6 | 2 | 2 |
| 10 | 2 | 2 |
Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.
Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.
И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.
Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).
Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.
А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.
Скрутка проводов правильно – виды, плюсы и минусы
Напомним, что скрутка проводов при соединении двух участков электрической сети, операция запрещенная ПУЭ. Но, как показывает практика, скрутки, как делали, так и делают, и ничего с этим сделать уже невозможно. Ими пользуются как обыватели, так и опытные электрики. Конечно, нельзя утверждать, что даже самая хорошая скрутка является самым надежным контактом, но будем считать, что данный вид соединения будет как бы первым этапом в процессе пайки или сварки. Итак, наша задача рассмотреть вопрос, как делается скрутка проводов правильно.
Существует несколько видов скруток проводов, которые гарантируют высокое качество контакта. И если этот вид соединения провести «а лишь бы как», то есть большая вероятность, что в месте подключения начнет образовываться так называемое переходное контактное напряжение. Этому есть две причины:
- в местах контактирования двух проводов происходит уменьшение площади соприкосновения за счет образования выпуклостей самих проводов во время их скручивания;
- на голых проводах начнет образовываться оксидная пленка, которая будет являться непреодолимым барьером для прохождения электрического тока.
Необходимо добавить, что оксидная пленка есть у всех металлов, кроме благородных. Вот почему очень часто контакты в электрике и радиоэлектронике чаще всего выполнены из серебра.
Понятно, что контактное сопротивление приводит к тому, что соединение двух проводов начнет нагреваться. И это опять-таки приводит к увеличению сопротивления. При этом тепло внутри изоляции практически не отводится, что приводит к повышению температуры и проводов, и скрутки. Этот процесс, как геометрическая прогрессия, увеличивается лавинообразно. Так что недалеко до пожара, который обычно констатируется как «неисправность в электропроводке».
Но самое интересное заключается в том, что никакие защитные приборы на это не реагируют. Имеется в виду автоматические выключатели и разнообразные предохранители. А все дело в том, что эти приборы реагируют на увеличение нагрузки, которой в данной ситуации в сети и нет. Сила тока все та же без изменений, просто нагревается плохой контакт.
Из всего вышесказанного можно сделать вывод, что хорошо сделанная скрутка необходима лишь для одной единственной цели – не изменять величину переходного контактного сопротивления. Этот показатель должен оставаться стабильным.

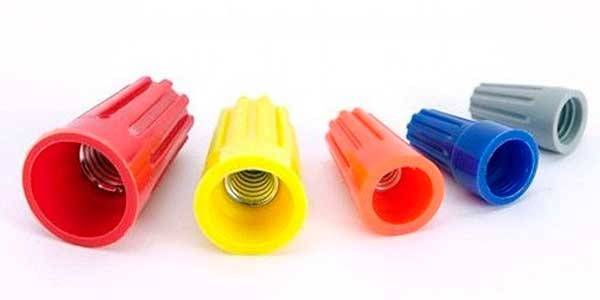

Колпачки СИЗ
Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.
Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.
Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.
Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.
В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.
Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.
Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.
Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.
Основные способы

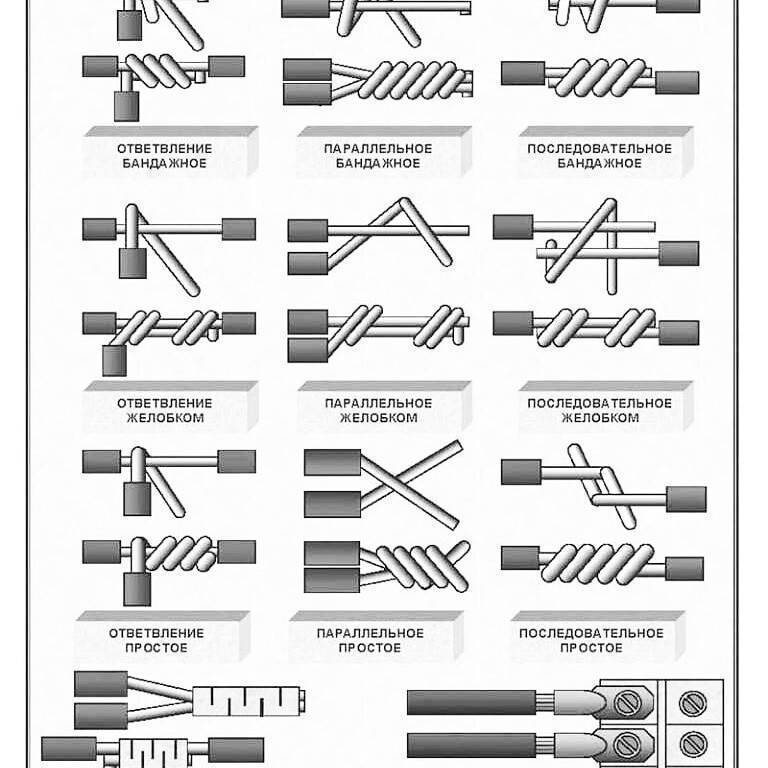

Жилы из одного металла, например, медные провода, допускается скручивать между собой напрямую. Наиболее распространены следующие:
- простая скрутка;
- бандажная;
- скрутка желобом.

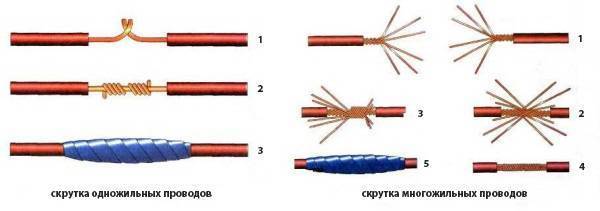

Простая правильная скрутка электрических проводов известна каждому электрику, кто однажды своими руками соединял их между собой. Для двух жил с сечением более 4 кв. мм. нужен бандажный способ, при котором обвязывают третьим проводом. Скрутка желобом – метод соединения алюминиевых проводов, когда концы изгибают крючком, перецепляют и обматывают.
При соединении меди и алюминия, имеющих разное сопротивление, обязательно используется дополнительный проводник. Это может быть латунная трубка, соединительная колодка или накидная клемма. Применяют и резьбовые соединения с обязательным использованием дополнительных шайб с разрезом. В таких соединениях нужно увеличить площадь контакта, что достигается расплющиванием жил и снижает сопротивление проходящего тока.
Скрутка многопроволочных жил
Многопроволочная жила (иногда ее ошибочно называют многожильной) состоит из нескольких тонких проволочек, что придает ей гибкость. Из таких проводов делают шнуры питания, переносные розетки и удлинители.
Также их используют в распределительных щитах, где из-за близкого расположения приборов и тесноты кабель приходится сильно сгибать. Из-за гибкости скручивание многопроволочных жил по любому из вышеописанных способов не обеспечивает качественного и долговечного контакта.
Скрутка многожильных проводов
Применяют следующий метод:
- каждую жилу распускают на два или более пучка (зависит от количества проволочек);
- прикладывают жилы одну к другой и скручивают попарно пучки от разных жил;
- полученные пучки скручивают в один.
Остается, как обычно, изолировать соединение.
Скручивание многожильных проводов
Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:
- многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
- провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
- в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
- в итоге получается надежная, с хорошим механическим контактом скрутка
В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.
Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.
Крутим сами
При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.
Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом. Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку
Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Соединение проводов
Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление
Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля
В их числе следует отметить сварку
Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление
В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

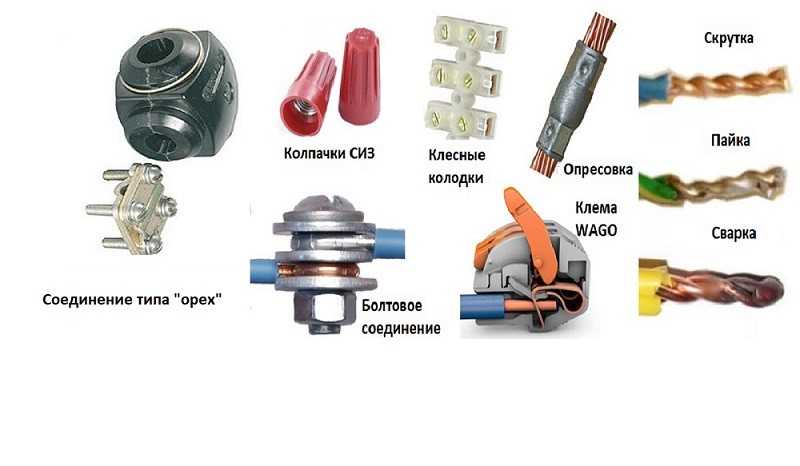

Соединения можно разделить на виды:
- скрутка;
- сварка;
- пайка;
- опресовка;
- клеммные колодки;
- самозажимные клеммники (клеммы WAGO);
- колпачки СИЗ;
- болтовой зажим.
Способы соединения
Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).
Выбор какое соединение использовать зависит от различных факторов:
- материал (сталь, медь, алюминий);
- количество скручиваемых элементов;
- сечение;
- место проведения работы (дом, улица, в земле и т.д.).

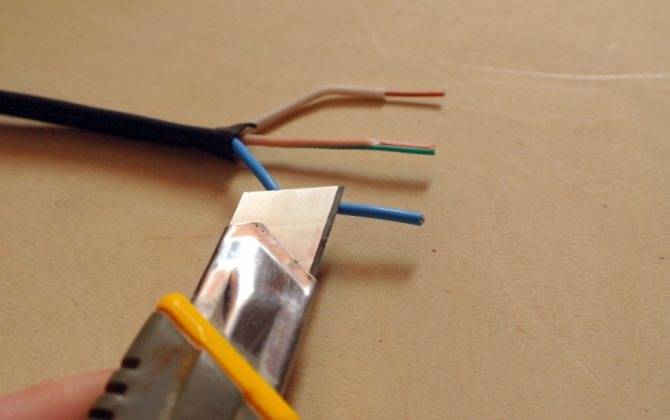

Удаление изоляции проводов
Эта технологическая операция является общей для всех способов соединения проводников. Прежде чем объединить провода в общий электрический узел, необходимо их зачистить от слоя изоляции.
Проще всего сделать эту работу при помощи монтерского ножа, но в этом случае существует возможность повреждения проводящей жилы. Чтобы избежать этого, нужно:
- Положить провод на поверхность стола.
- Указательным пальцем левой руки прижать его.
- Удерживая нож в правой руке, надрезать изоляцию. При этом направить лезвие необходимо под углом к срезу, чтобы не повредить жилу. В противном случае возможен надлом проводника.
- Пальцем левой руки прокрутить проводник на один оборот, чтобы надрезать изоляцию.
- Снять срезанный кусочек изоляционной оболочки.
Опытные электромонтажники имеют в арсенале многофункциональный инструмент — стриппер, который предназначен для разделки кабелей и снятия изоляции. Это устройство не повреждает жилу при снятии изоляции с проводника любого сечения, так как имеет специальную калиброванную выемку под нужный диаметр провода.
Длина зачистки изоляции выбирается в соответствии со способом соединения проводников.
Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Особенности скручивания одножильных проводов
Техника удаления изоляции с проводки
Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:
- снимать изоляцию под углом меньше 90 градусов;
- действовать аккуратно, если материалом кабеля является алюминий;
- зачищать для соединения изоляцию на отрезок, равный 3-4 см;
- уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
- придерживая левой рукой участок выше среза, начинать скручивать жилы;
- работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
- окончить процесс скручивания пассатижами для дополнительной плотности.
Скрутка медных и алюминиевых проводов
Нельзя соединять между собой медь и алюминий напрямую. Однако во многих домах проведены именно алюминиевые провода, которые необходимо соединять с медными, и скрутка иногда является единственным способом соединения
В этом случае важно придерживаться определенных правил, которые позволят прослужить такому закреплению максимальный срок
Для начала стоит отметить, что проводники необходимо качественно обвивать друг с другом. Если их диаметр составляет значительную величину, витков должно быть, как минимум 3, а если диаметр составляет до 1 мм, в этом случае потребуется обвивать провод друг с другом более пяти раз, чтобы обеспечить качественную передачу электрического потока
Также, после этого очень важно обработать оголенную поверхность специальным лаком, который обладает свойствами стойкости к воде и влаге.
При соединении медного и алюминиевого провода лучше использовать специальную стальную пластину, размещенную между ними. Это позволит избежать их непосредственного соприкосновения. Таким образом срок службы подобного соединения будет гораздо больше
Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.
Таким образом срок службы подобного соединения будет гораздо больше. Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.
Блог
Скрутка проводов, под запретом у профи!
Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!
Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:
Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.
Важно
Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.
Однако, не смотря на это, скрутки это зло. Почему?
Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.
А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.
Типичные ошибки при скрутках:
На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:
- Вариант а) – недостаточная длина скрутки.
- Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
- Варианты в) и г) – не докрученная и плохо скрученная скрутки.
Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:
и соединение моно жилы и многожильного провода:
Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!
Где можно использовать СКРУТКУ ПРОВОДОВ?
Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).
Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.
