Как сделать теплый пол от отопления — пошаговое руководство. Монтаж своими руками

Подробности

Виды укладки труб

Устройство:

•  Первоначально вам потребуется произвести расчеты индивидуально для каждой комнаты. Для чего понадобятся следующие данные:
• размер обогреваемого помещения;
• из какого материала выполнены перекрытия, перегородки и несущие стены;
• ознакомиться с параметрами утеплительного материала;
• каким будет финишное покрытие;
• размер укладываемых труб, из какого они материала;
• какой мощностью обладает нагревательный котел;
• спроектировать схему теплого пола.

Данные параметры помогут вам определиться с оптимальной длиной укладываемых труб, рассчитать необходимый шаг укладки для наилучшей теплоотдачи.

Советы по монтажу

Укладку труб лучше начинать от самой холодной стены (наружной) в помещении. Если необходимо, чтобы интенсивность нагрева постепенно снижалась от наружной стены к внутренним, нужно использовать способ укладки змейка. Для равномерного прогревания комнат, не имеющих наружных стен лучше использовать спиральный способ монтажа с развитием от стен к центру комнаты.

Вообще желательно чтобы в контурах, которые подключены общим коллектором, сопротивление было одинаковым.

Монтаж водяного теплого пола своими руками

Этапы:

• Подготавливаем основание. Если имеется старое покрытие его необходимо полностью демонтировать. Убрать доски и лаги;
• С помощью уровня нужно определить высоту нового пола по входной двери. Это где-то должно быть 1,5-2 см ниже порога;
• Следующий этап — устройство и подключение коллектора. Для чего монтируется специальный ящик толщиной 12 см. Размер ящика подбирается в соответствии с тем, какой размер у коллекторной трубы и дополнительных элементов (датчиков и т. п.).
• Коллекторная группа должна быть обустроена таким образом, чтобы под ней было место для загиба трубы.

Шкаф собирается по инструкции, которая к нему прилагается. Здесь проблем быть не должно.

Выбор и монтаж нагревательного котла. Выбирается котел необходимой мощности. Он должен стойко переносить нагрузки и иметь дополнительный запас мощности.

Циркуляция здесь будет обеспечиваться с помощью насоса. Современные котлы уже выпускаются со встроенным насосом. На месте ввода и вывода теплоносителя из котла делаются запорные клапаны. Это нужно для того, чтобы в случае необходимости вы могли отключать нагревательную систему. Очень распространены электрические нагревательные котлы. Они отличаются простым устройством и надежной работой в комплексе с теплыми полами.

Укладывание труб производится по выбранной схеме. Элементы крепятся, как правило, профилями, имеющими отверстия под шурупы.

Когда производится крепление труб нужно следить, чтобы они не были сильно пережатыми. При изгибах нужно также быть предельно осторожными, не превышая допустимого радиуса. Трубы подключаются к коллектору фитингами.

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
5. Плавность прогрева без эффекта «теплового шока».
6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что существует исключение из правил.

Как сделать теплый пол от отопления в квартире без ущерба для соседей? Нет ничего проще, но это касается только жилья на первом (при верхней разводке) или последнем этаже (при нижней разводке горячей воды). Дело в том, что в этих квартирах вода переходит на обратку и она вполне пригодна для обогрева пола, при этом тепло в других квартирах не убывает.

Есть еще одна схема отопления с теплыми полами, не ущемляющая интересы других пользователей. Ее можно применить в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Она напрямую зависит только от воды в сети центрального отопления, и если последняя будет чересчур горячей, то и полы будут прогреваться соответственно.

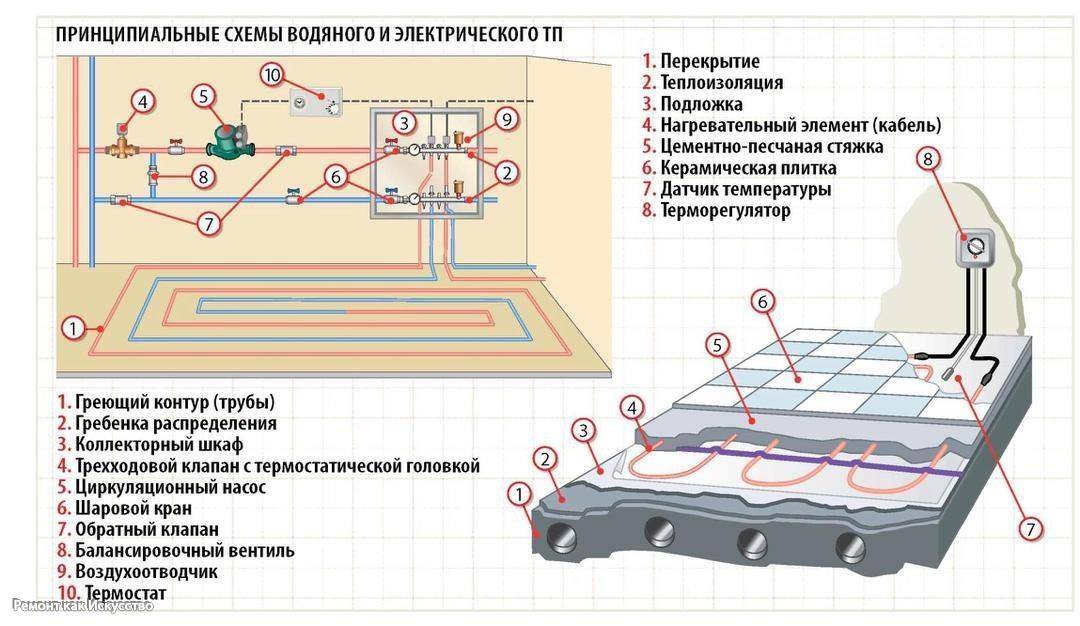

Устройство водяной системы под керамическую плитку

Вся конструкция системы отопления и облицовки – это многослойный пирог, состоящий из следующих слоев снизу вверх:

1. Гидроизоляция. Сегодня чаще используют гидроизоляционные мембраны и пленки.
2. Теплоизоляция. Здесь лучше положить плиты из вспененного полистирола. Хорошо, если утеплитель будет фольгированным. Фольга будет отражать тепло в сторону комнаты.
3. Трубная система.
4. Стяжка. Она заливается обязательно, потому что керамическую плитку можно укладывать только на ровную и прочную поверхность с высокими адгезионными свойствами.
5. Грунтовка, придающая поверхности стяжки ту самую высокую адгезию.
6. Облицовка пола кафелем.

Необходимо добавить, что в состав устройства водяного теплого пола должен входить нагревательный котел, циркуляционный насос и коллекторный узел.

Многослойный порог

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Особенности полипропиленовых труб

Для прокладки тёплого пола в цементную стяжку в качестве материала, из которого сделаны трубы, выбирают полипропилен по ряду причин:

• Полипропилен, в отличие от ряда других материалов, хорошо лежит в цементной стяжке, обладает особой прочностью и стойкостью.
• Тёплый пол с трубами из полипропилена выходит дешевле тёплого пола из других материалов.
• В отличие от изделия из металлопластика хорошо переносит перепад температур и не лопается при замерзании.
• Малый вес является преимуществом при их транспортировке и работе.
• Не имеют коррозии.
• Хорошо лежат в стяжке, в то время как изделия из металлопластика нельзя закатывать в бетон.
• Высокая эффективность теплоотдачи.
• Работа полипропиленовых труб без потери качества осуществляется до 50 лет.

Существуют и недостатки в использовании:

• Их нельзя использовать в помещениях с повышенной пожароопасностью. Оптимальной рабочей температурой для них является +75°C. Максимальной — 95°C.
• В отличие от ряда других плохо гнутся, из-за чего уложить их с шагом менее 13 сантиметров является проблематичным. Однако обычно используется больший шаг при укладке.
• Необходимо использовать трубы с армированием, так как однослойные в стяжке могут сильно деформироваться.
• Монтаж невозможен в суровых климатических условиях, так как температура теплоносителя в тех местах составляет свыше 110°C.

Рекомендуем ознакомиться:  Ремонт и замена поврежденных участков полипропиленовых труб

Полипропилен является одним из рекомендуемых материалов для тёплого пола в бетонной стяжке, его часто выбирают как материал, с которым можно работать самостоятельно. Ниже подробно рассказано, как сделать тёплый пол в бетонной стяжке из полипропиленовых труб.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: «Заливка теплого пола – как правильно сделать стяжку»).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Трубы для теплого пола

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Расчетная схема для водяного теплого пола

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Выравнивание основы перед тем, как сделать теплый пол

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Расчёт труб

Есть два метода расчёта необходимого количества труб. Вначале следует определиться со схемой укладки. Их всего две: змейка и улитка. Иногда их совмещают. Существует двойная и одинарная укладка.

Есть несколько пунктов, которые следует соблюдать:

• Оптимальная общая длина труб для водяного тёплого пола до 50 метров. При желании можно удлинить до 80 метров, но в этом случае система может работать неэффективно.
• Между витками следует делать шаг не больше 30 сантиметров. Обычно этого достаточно для эффективного обогрева. В местах с высокой теплопотерей, например, у окон можно укладывать с шагом в 10–15 сантиметров.
• При двойной укладке (двойная змейка) тепло распространяется равномерно по всей системе. В ином случае следует первую половину укладывать у окон как у мест с высокой теплопотерей. Это связано с тем, что горячая вода по мере продвижения остывает.
• Следует помнить, что полипропилен является материалом с малой гибкостью. При укладке нужно это учитывать и не делать слишком «крутые» повороты.

При расчёте количества труб пользуются двумя методами — ниткой и миллиметровой бумагой. Расчёт по нитке производится просто: на пол кладётся нитка в местах будущего похождения труб и потом замеряется.

При расчёте на миллиметровой бумаге вначале чертится план помещения, в которое будут монтировать, на ней рисуется схема и вычисляется необходимая длина труб.

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

• Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
• Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

• Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
• Установка маяков и заливка стяжки. Толщина слоя – от 3 см над внешней поверхности трубы.
• Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

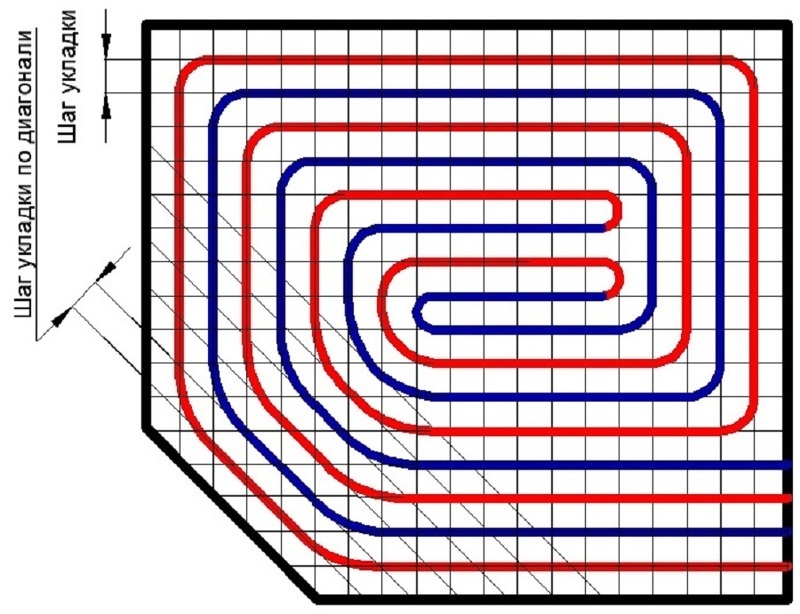

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

• с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
• пенополистирольные плиты, которые повысят долговечность полимера.

минеральные утеплители используют поверх грунта и если нижнее помещение не отапливают.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента – от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

​

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

• обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
• необходимость использования большого количества дополнительных составляющих процесса;
• управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.
