Выбор способа прокладки проводов
Технические нюансы монтажа электропроводки в деревянных и каркасных домах
Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнём — именно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.
Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.
Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.
В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.
Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.
Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.
Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.
И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.
Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных трубах.
Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

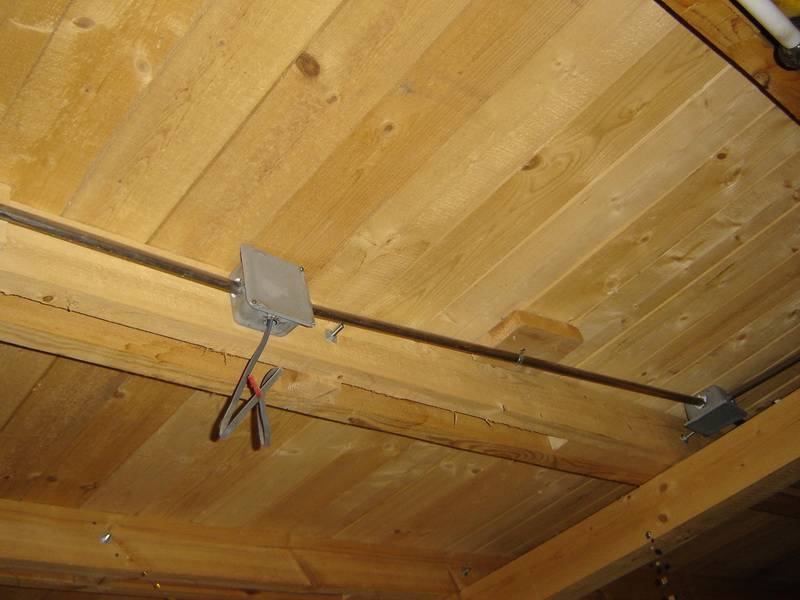

Квадратная труба более удобна в монтаже, чем круглая.
Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!
Если этого не сделать, можно прорезать изоляцию кабеля.

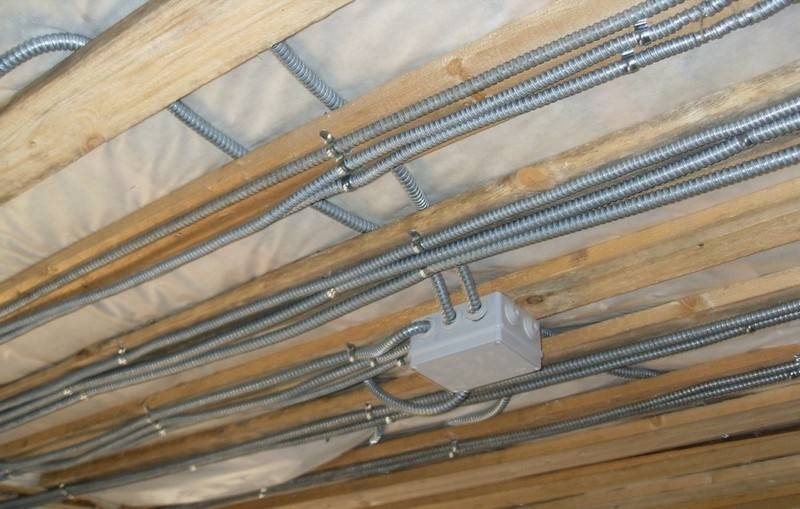

Что получилось в итоге, демонстрируют фотографии.

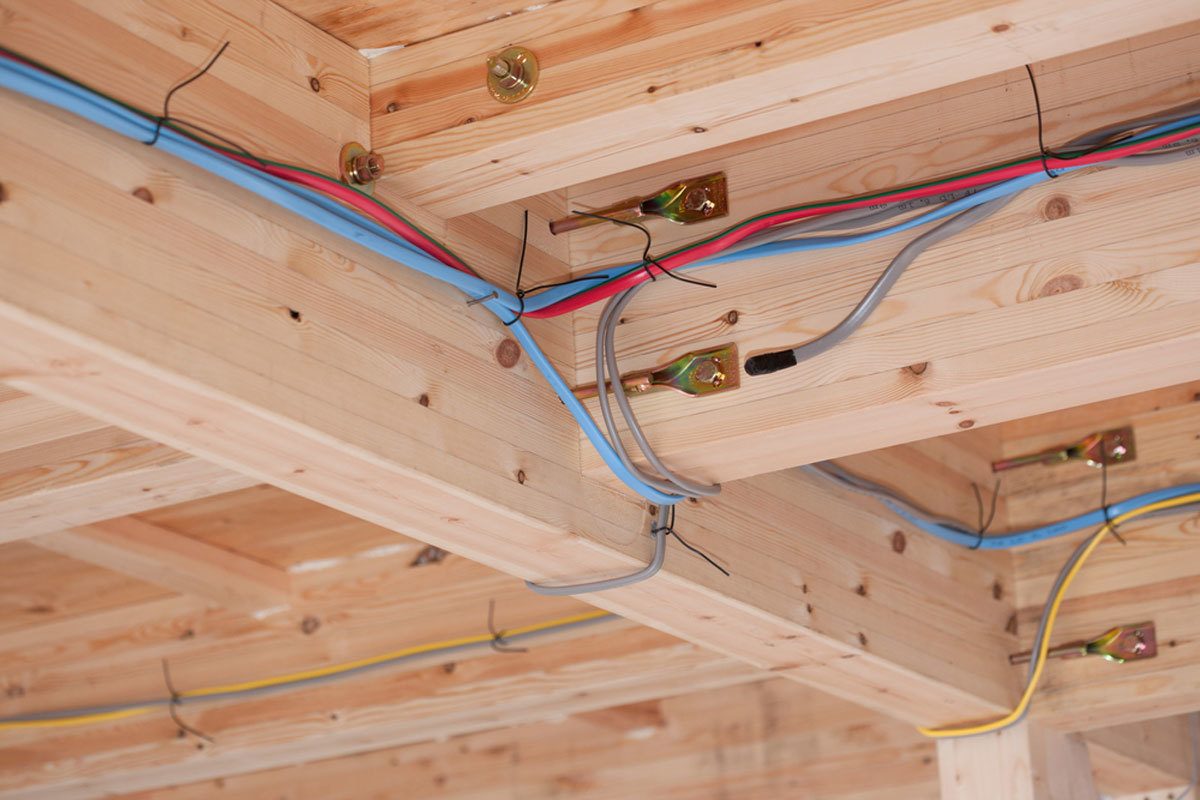

Следующий фотоотчёт. Это уже каркасный дом.
Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

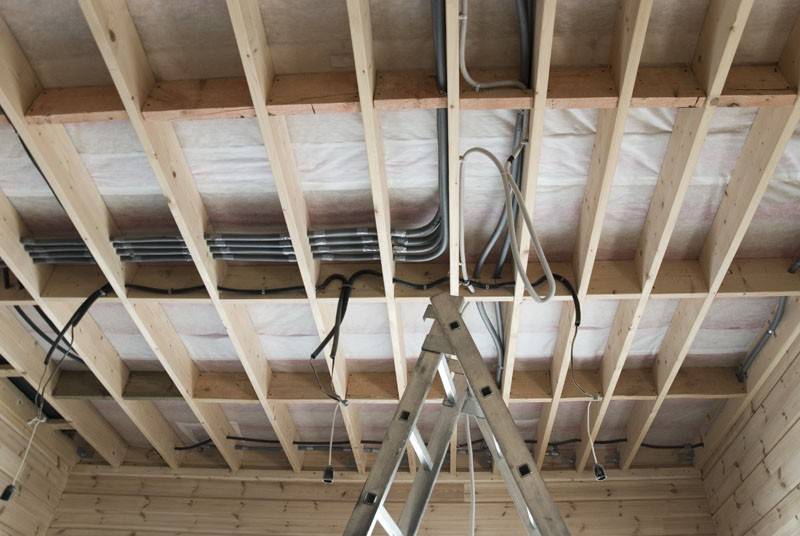

Виды укладки проводки по деревянному потолку
Все мы привыкли, что система электроснабжения в доме из природных и искусственных каменных материалов делается скрытой. Обычно кабель питания скрывается в штробе либо защищен слоем штукатурки.
Другое дело прокладка проводки по деревянному потолку и стенам постройки из древесины
Важно сделать проводку не только красивой, но и безопасной. В деревянных постройках это особенно актуально, ведь скрыть провода под слоем штукатурки не получится, а скрытая прокладка опасна высокой вероятностью возгорания
Проводка по деревянному потолку бывает скрытая и открытая. Рассмотрим особенности, преимущества и недостатки каждого способа подробно.
Открытая проводка
Отличительная особенность открытой проводки состоит в том, что все провода прокладываются прямо по поверхности, то есть они не скрываются за отделкой стен и потолка, поэтому постоянно находятся на виду.
Любая электрика по деревянному потолку и всему дому должна разводиться так, чтобы не было прямого контакта проводов с древесиной, ведь этот материал быстро возгорается при коротком замыкании. Это главное условие для монтажа открытых и закрытых систем.
При прокладке электрических кабелей действует одно важное условие – все они должны иметь несколько слоев изоляции или прокладываться внутри трубы или специального ПВХ-канала. Однако при выполнении открытой проводки с ПУЭ от использования труб и каналов можно отказаться
Потолочный или стеновой провод монтируется прямо на потолок или стену, но так, чтобы он не касался любых деревянных конструкций.
Открытый монтаж электрики по потолку выполняется следующими способами:
- в специальных ПВХ коробах;
- в металлических рукавах;
- в гофре из ПВХ;
- в металлических или пластиковых трубах;
- на скобах;

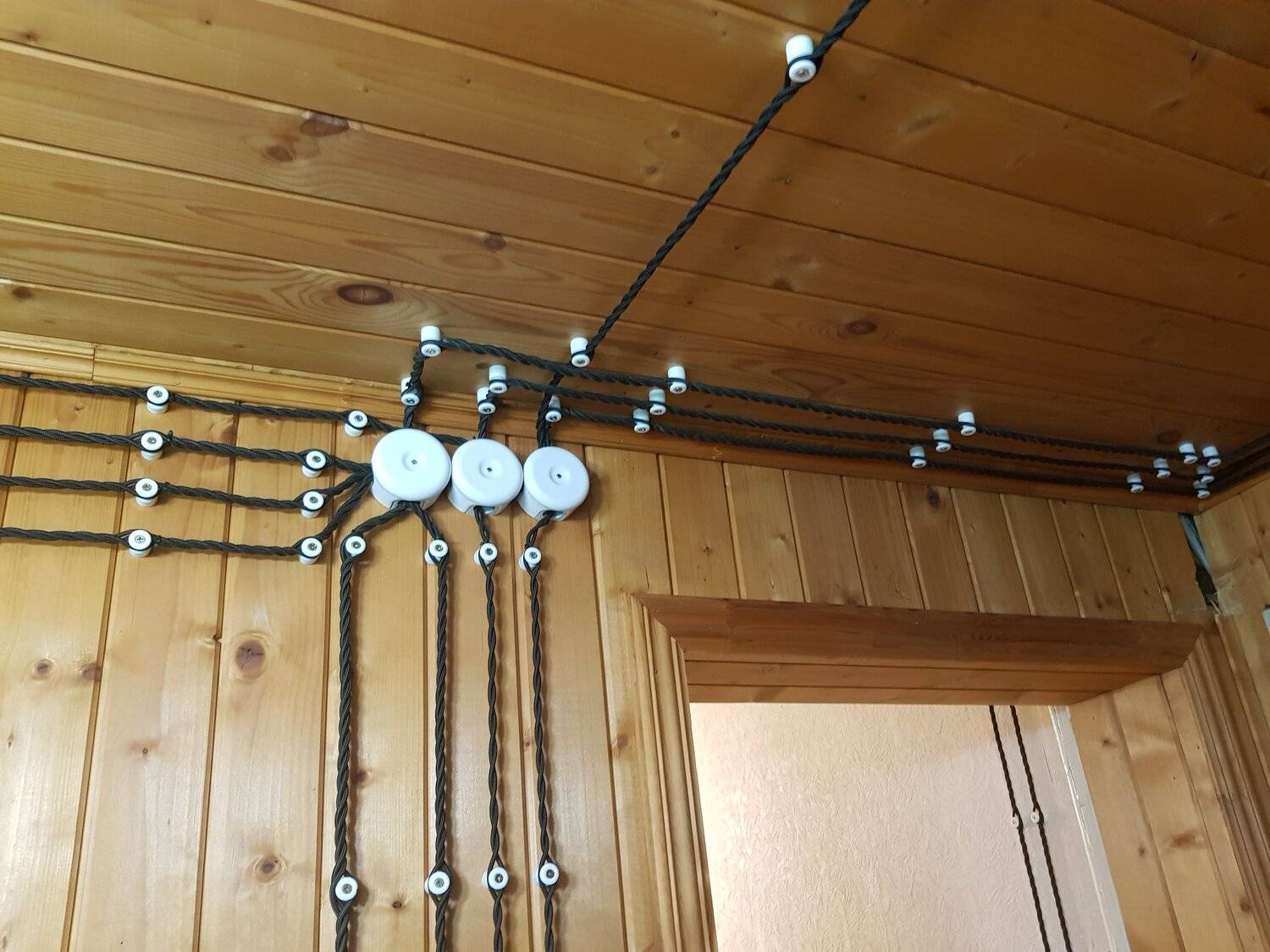

- на фарфоровых роликах или изоляторах.
Преимущества открытой проводки:
- легкость и быстрота монтажа;
- нет необходимости в покупке дополнительного оборудования;
- сохранение целостности стен и потолков.
Недостатки открытых систем:важно учитывать технические нормы и требования, предъявляемые к помещению; непривлекательный внешний вид; во время монтажа важно соблюдать нормы пожарной безопасности
Закрытая проводка
Скрытая электропроводка по деревянному потолку и стенам имеет следующие преимущества:
- на стенах и потолке отсутствуют элементы разводки, которые нарушают гармоничный дизайн помещения;
- благодаря тому, что все выключатели и розетки заглублены в стены, они не мешают при расстановке мебели;
- на стены удобно крепить выбранную финишную отделку;
- при условии правильного выполнения гарантирована высокая степень пожарной безопасности;
- кабель в трубе легко заменить;
- отсутствует риск механического повреждения провода;
- на электрической арматуре не появляется паутина и не собирается пыль.
Недостатки скрытых систем:
- не получится выполнить ревизию и замену проводки (изношенные старые участки и провода с микроповреждениями приводят к короткому замыканию);
- если вы решите в будущем дополнить систему новыми точками, то сделать это будет сложно;
- сложности монтажа (такую проводку можно выполнить только на этапе возведения постройки);
Другие минусы: для скрытия изоляционных труб и коробов придется устанавливать фальш-конструкции; материалы и работы обходятся недешево; для работы понадобятся специальные инструменты.
Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)
Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.
Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.
Проведение работ своими силам?
Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.
Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.
Этапы работ
Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:
Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.
Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.
Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.
Выбор кабеля
Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.
Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов
После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.
Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.
Обратите внимание
Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.
После монтажа проводов и электроприборов проводят организацию профилактических испытаний.
После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.
Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:
- проведение визуального осмотра;
- замер силы сопротивления изоляционного кабельного покрытия;
- проведение профилактического измерения сопротивления заземления;
- анализирование работы автоматических выключателей.
Разработка проекта домашнего электроснабжения
Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.
Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.
Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.
Главное — безопасность дома!
Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.
Способы укладки кабелей
Подготовительные работы
Демонтаж штукатурки
Необходимо выполнять все подготовительные мероприятия, которые в дальнейшем упростят выполнение основных работ и сократят затраченное время. Для этого потребуется:
- Удалить с поверхности стен отделочные материалы, например, обои, декоративную штукатурку и т.д.
- Обесточить старую проводку. Для этого потребуется откинуть токопроводящие жилы от автомата питания в подъезде и подсоединить к нему временную переноску, предназначенную для электроинструментов.
- Если электрический счетчик установлен в квартире и для проведения работ требуется снять защищающую пломбу, дополнительно потребуется посетить энергоснабжающую компанию и написать соответствующее заявление.
- Демонтировать все старые розетки, выключатели, электрические щитки и распределительные коробки.
Правила выбора материала и сечения проводов
Таблица выбора сечения кабеля в зависимости от нагрузки

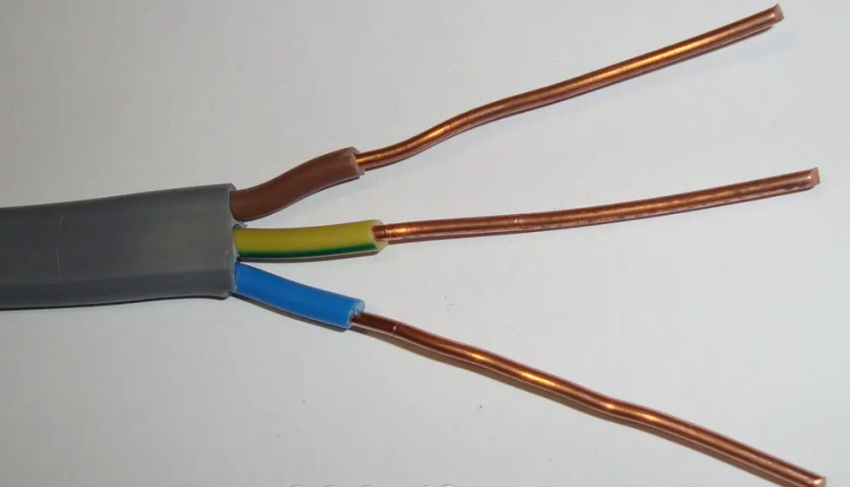

Перед монтажными работами важно ознакомиться с разновидностью проводов и их сечением. В строительных магазинах ассортимент невероятно велик
Существует два основных вида – ПВС и ВВН. Аббревиатура последнего означает винил-винил голый: каждая токопроводящая жила находится в виниловой изоляции, и все объединяет еще один изоляционный слой. Как правило, в строительных магазинах можно встретить кабели такого типа только одножильные, это означает, что жила литая.
ПВС: провод соединительный с виниловой изоляцией. Наиболее распространенный провод, изготовленный из меди. Его используют не только для проводки, но и для изготовления электрических приборов. Жила состоит из большого количества маленьких проволочек. Такая конструктивная особенность благоприятно сказывается на электропроводимости и сроке службы.
Чтобы выбрать провод с правильным сечением, необходимо ознакомиться с таблицами из пособия ПУЭ (Правила Установки электроприборов).
Изготовление схемы
Это важный и неотъемлемый этап, который позволит узнать, какие провода куда направлены и чем запитаны. Как правило, достаточно составить банальную электрическую схему, которая нарисована не в соответствии со стандартами чертежей, главное в ней разбираться.
Делается это следующим образом: схематически на листе чистой бумаги изображаются монтажные коробки, в которых будут сосредоточены скрутки. Также указывается сборный щиток автоматов, выключатели и лампочки. Скрутки в таких коробках изображаются прямоугольниками, а точки – это провода, которые в ней скручены.
Чем опасны натяжные потолки при пожаре
Как правило, внутри помещения очаг возгорания располагается на уровне пола. От него пламя распространяется по стенам и мебели, переходя на потолок. Опасность материалов зависит от того, насколько они горючие или нет.
Если установлено качественное полотно, оно только плавится, но огонь не разгорается. Токсичные вещества в процессе не выделяются. В результате покрытие пострадает (потеряет вид и деформируется), но никакого вреда от него не будет.
Низкокачественная ПВХ-плёнка легко загорится. Из-за этого пожар распространяется быстрее и может даже перейти на верхний этаж. Содержание вредных веществ в материале тоже не нормируется, поэтому образующийся дым токсичен и от него могут пострадать люди.
Ещё один важный вопрос — может ли натяжной потолок стать причиной пожара. Иногда огонь появляется из-за короткого замыкания, когда от проводов летят искры. Качественное полотно не загорается. Если кабель ляжет прямо на поверхность — потолок просто расплавится. А дешёвую ПВХ-плёнку, не соответствующую пожарным требованиям, быстро охватит огонь, распространяясь затем на всю комнату.
Это же относится и к ситуации, когда горит квартира сверху. Жар проникает через перекрытие. Потолок, имеющий необходимые сертификаты, выдержит высокую температуру. А низкопробные материалы загорятся и распространят огонь на всё помещение.
Монтаж электропроводки в деревянном доме
Система заземления
Увеличение стоимости работ
Подготавливаем проект проводки: учитываем важные моменты
Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.
Выполняем план проводки
Разработка плана проводки производится в несколько шагов:
- Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники и прочие приборы, которым необходим подвод электричества.
- На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
- Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
- В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

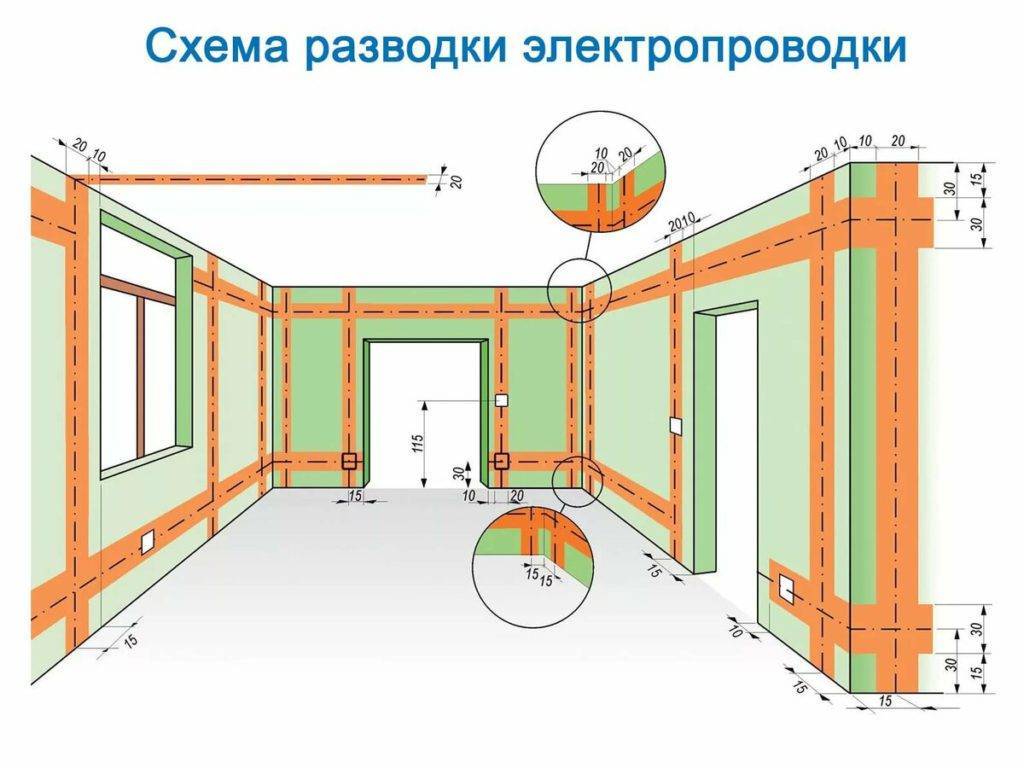

Так будет выглядеть примерный план электропроводки в деревянном доме
Определяем мощность электроприборов
В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.
Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.
Таблица мощности некоторых приборов
Выбираем оптимальный кабель: материал и сечение
Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.
Таблица соотношения мощности и сечения
Калькулятор расчета сечения кабеля по мощности и длине
Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.
Правильно подобранный кабель исключает возможность возгорания
Выбираем вводный автомат
Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.
Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.
От вида проводки будет зависеть тип выключателя
Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.
Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.
Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.
Оптимально подобранный автомат будет справляться за различными рода нагрузками
Определяемся с местом монтажа
Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.
Не пропустите: Грунтовка для пола под плитку: виды грунта, особенности и процедура грунтования бетонного пола. Грунтовка пола под плитку в ванну
Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:
- Над спальным местом;
- Над рабочей зоной;
- В зоне отдыха и месте для чтения;
- На кухне или комнате над столами.
Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.
Какое сечение провода выбрать для 3 кВт
Проще и быстрее всего определить сечение кабеля по суммарной мощности потребления всех приборов подключенных к конкретной ветки электросети. Если, например, она равна 3 кВт, то согласно таблице в ПУЭ, площадь сечения медного сердечника должна составлять не менее 0,75 мм2 при напряжении в сети 220 В, и 0,5 мм2 для 380 вольт.
Однако следует учесть, что данные рекомендации не учитывают импульсную нагрузку, и вообще приведены для открыто-монтированной системы. Для закрытой они несколько возрастут – 1 мм2 на 220 В и 0,75 мм2 на 380 вольт. Если же планируется запускать электродвигатель, то потребуется провод минимум на 1,5 мм2.

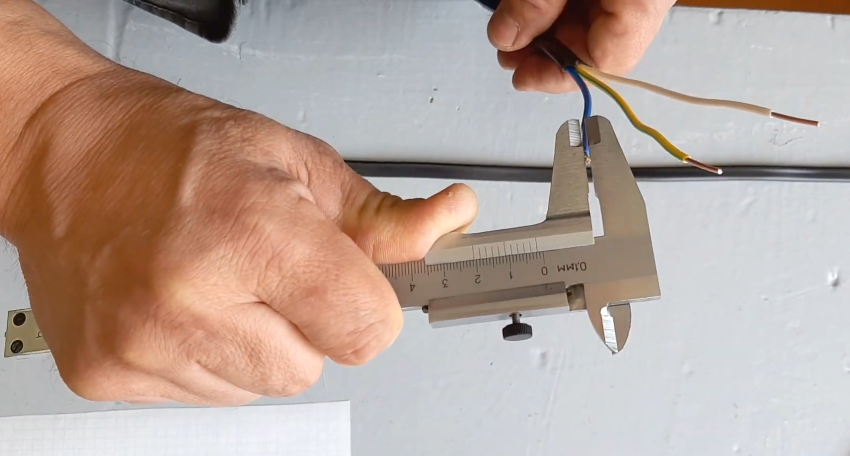

Измерение сечения провода штангенциркулем
Правило 3: важно минимизировать тени
Интересно, но чем чаще расположены на потолке балки, например, ритмично в распор, или в виде кессонов (крест накрест), тем большее количество светильников вам понадобится для того, чтобы качественно подсветить потолок.
Все дело в том, что балки отбрасывают на его поверхность не нужные тени, поэтому, потолок визуально становится темнее, утяжеляет пространство.
Отсюда следует, что правильное количество осветительных приборов, чередующееся с декоративными балками, поможет зрительно сохранить реальную высоту помещения, а также, сформировать своеобразный красивый ритм балочного потолка.
Варианты прокладки для различных поверхностей
Для укладки электропроводки по потолку используются следующие способы монтажа:
- открытый, когда проводка крепится сразу к потолку;
- в пластиковой или металлической гофре;
- с использованием стальных или электротехнических труб;
- посредством прокладки кабельных каналов;
- с применением изоляторов и скоб из керамики;
- закрытый, посредством штробления с последующим оштукатуриванием поверхности.

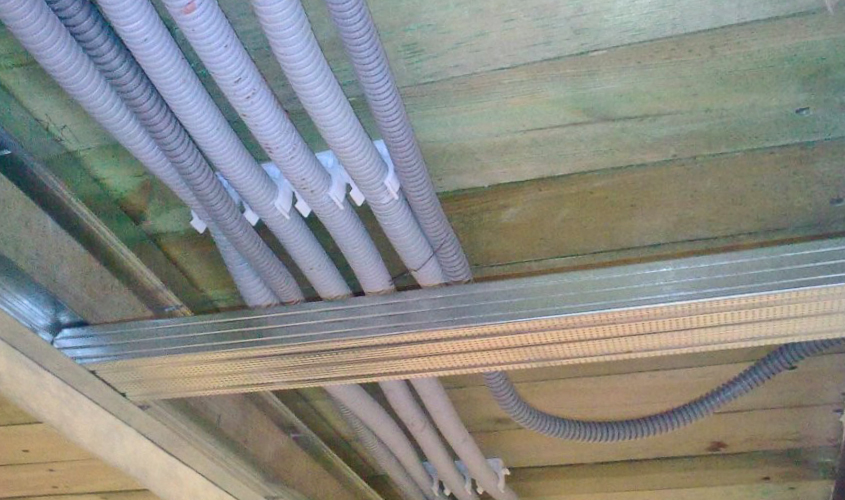

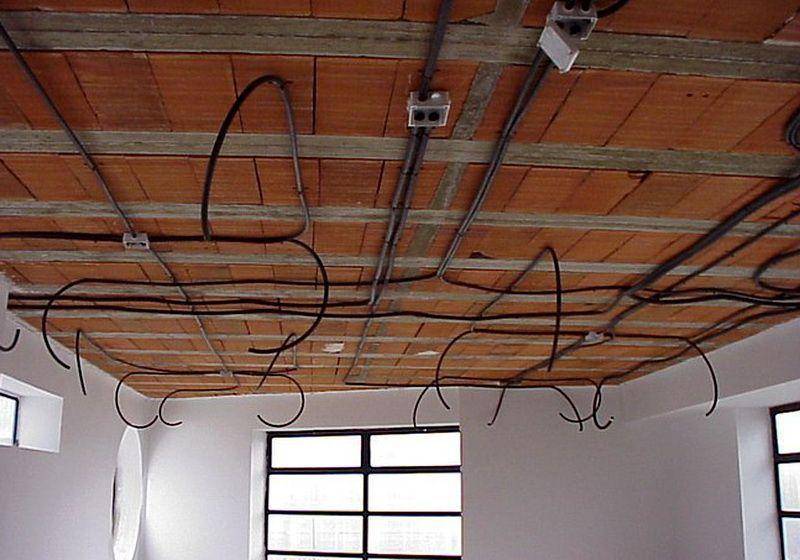

Разводка проводов по потолку в гофре
При выборе способа крепления и прокладки электропроводки следует учитывать материал, из которого изготовлен потолок. Далее рассмотрим особенности монтажа для отдельных видов поверхностей.
Деревянное основание
Для монтажа электрической проводки по деревянной поверхности рекомендуется использовать защитные стальные трубы. Их диаметр подбирается в соответствии с требуемым сечением всех протягиваемых по трубе проводников. При выборе распредкоробок предпочтение следует отдать негорючим материалам (желательно металл) со степенью защиты IP65. Для повышения противопожарной безопасности рекомендуется оградить от соприкосновения жилы кабеля и внутреннюю полость коробки.

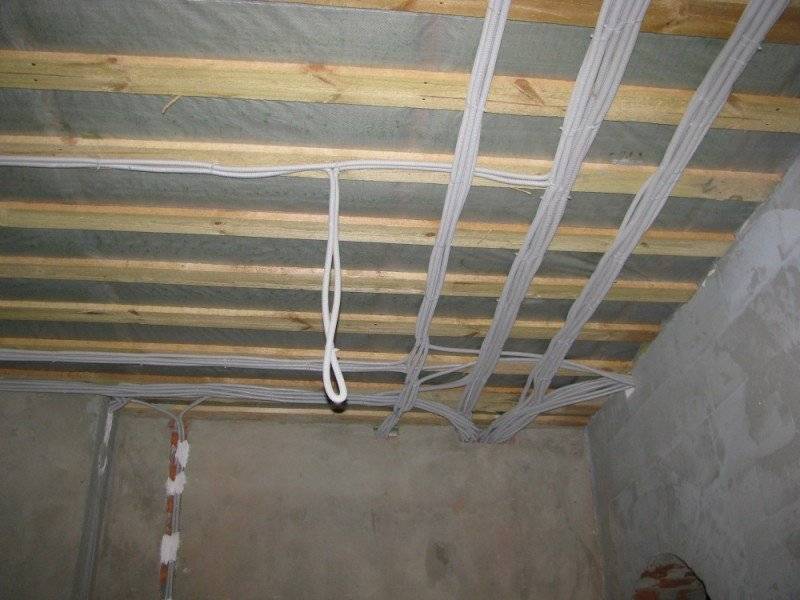

Электропроводка в доме с деревянными перекрытиями
Металлическая база
Поверхность из металла является отличным проводником электричества, поэтому следует принять повышенные меры предосторожности при монтаже проводки. Согласно действующим правилам и стандартам, прокладка проводов по рассматриваемому типу поверхности производится в электротехнических пластиковых трубах
Для создания необходимых соединений используются распределительные коробки из идентичного материала.
Также возможен вариант с укладкой электропроводки в металлических трубах, если использование электротехнического пластика невозможно из-за предписаний нормативных актов.
Электротехнические ПВХ трубы
Открытый
Указанный вариант может состоять из применения любого способа прокладки электрических проводов.
Открытая электропроводка по потолку
Скрытый
При выборе монтажа скрытой проводки по железобетонным плитам понадобится выполнить штробление. Это сопровождается выделением значительного количества пыли и строительного мусора.
Штробление потолка под проводку
Требования к монтажу электропроводки под натяжным потолком
Любой вид электромонтажных работ требует наличия профессиональных знаний и навыков. Экспериментирование, не подкреплённое профессионализмом, при монтаже электрики недопустимо.
Выполнение работ по прокладке проводки над натяжным потолком начинается с проектирования освещения ПВХ-полотна, разработки эскиза компоновки светильников (люстр, светодиодных лент) на поверхности декоративной оболочки. Затем, исходя из конструкции натяжного потолка и назначения помещения, подбирают осветительные приборы, соответствующие художественному исполнению полотна и требованиям мощности. Система освещения может состоять из приборов одного или нескольких видов.
Зная количество светильников и потребляемую каждым из них мощность, расчёт общей нагрузки на проводку для определения необходимой площади сечения кабелей выполняют суммированием мощностей.
На листе бумаги составляют схему расположения и подключения светильников, монтажа выключателей и распределительных коробок.
Важно! Если система освещения включает светодиодные осветительные приборы, то её необходимо оборудовать понижающими трансформаторами. Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки
Затем, в зависимости от материала исполнения основания, выбирают способ крепления к нему светильников и проводки.
Исполняя всё перечисленное выше, следует руководствоваться требованиями, предъявляемыми к электропроводке, в том числе и монтируемой под натяжным потолком:
- безопасность;
- надёжность;
- максимальная доступность производству ремонта.

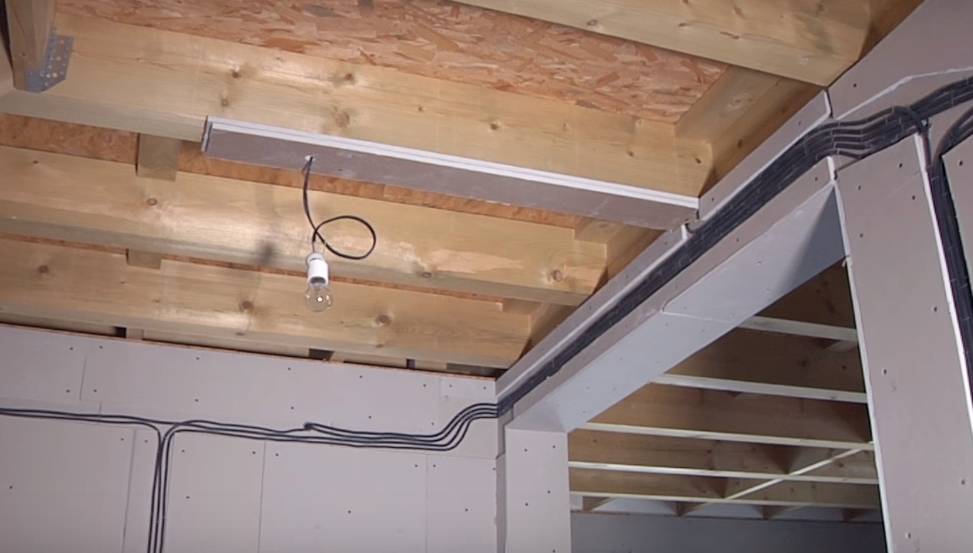

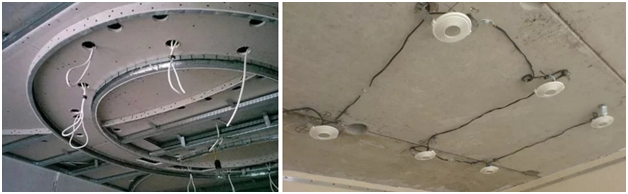

Как провести электропроводку под гипсокартоном
К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы — она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.
Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:
Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ.
Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее
Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!
Проводка случайно может быть повреждена профилем или саморезами, следовательно, может произойти короткое замыкание. Чтобы этого не произошло, проводник нужно прокладывать в гофрированной трубе, к тому же она не даст распространиться пламени в случае возгорания проводки за листами гипсокартона. При монтаже проводки под гипсокартоном может использоваться не только гофра, но и трубы или специальные короба. Однако эти материалы не очень удобны. Гофрированная труба обладает такими плюсами, как небольшой диаметр и хорошая гибкость.
Поэтому рекомендуется использовать именно ее.
Подготовка к работе
Качественный монтаж электропроводки невозможен без проведения соответствующих подготовительных работ, к которым относятся:
- выбор оптимального способа прокладки, подбора требующихся комплектующих;
- разработка плана, в который следует включить точки расположения приборов освещения;
- подбор марки и площади сечения кабелей;
- приобретение необходимых инструментов и материалов.
Обычно в состав монтажных работ включается штробление потолка под разводку скрытой проводки. Если по каким-то причинам устройство штроб невозможно, то необходимо выбирать открытый способ прокладки. Штробление также необязательно при монтаже подвесного потолка – в таком случае достаточно сделать каналы, соединяющие точки установки светильников. Проводка под натяжным потолком обязательно потребует штробления.
В каких случаях подходит проводка по потолку?
Монтаж проводки на потолке к бетону делается если высота черновой стяжки пола меньше 6 см или неминуем перехлёст с трубами отопления и водопровода, из-за чего высота стяжки вырастет до 8 см и более.
Современный ремонт почти всегда предусматривает наличие фальшпотолка (натяжной, гипсокартон и прочие виды).
В монолитных домах монтаж проводки зачастую проходит сверху, а не по стенам, по проекту пристраивающимся к несущим колоннам, в которых запрещено делать штробу, углубления или иным способом нарушать целостность конструкции.
Часто задаваемые вопросы
Можно ли штробить плиты перекрытия?
Однозначный ответ – нет. Плиты перекрытий ЖБИ (железобетонные изделия) из-за конструкционных особенностей (уменьшения веса и увеличения прочности пустотами) при штроблении теряют несущие свойства, что может привести к их обрушению. В стяжных монолитных плитах запрещается прорезать борозды для прокладки кабелей или других материалов. Единственное исключение – сверление отверстий под крепежи.
Можно ли зашивать распределительные коробки гипсокартоном, натяжным или другими видами фальшпотолков?
Да, можно согласно ГОСТу Р 50571.5.52-2011, где в пункте 526.3 сказано: “Все соединения должны быть доступны для контроля измерений и обслуживания за исключением следующих соединений:…выполненных сваркой, пайкой или опрессовкой…”. Прочие варианты делать нежелательно, ведь никто не даст вам гарантии качества, долговечности и безопасности. Соединение одним из этих способов говорит о том, что открытый доступ к данной коробке уже не требуется. Её смело можно прятать под фальшстеной. Опыт большинства монтажников подтверждает, что все встроенные в стену коробки, даже с открытым доступом в процессе последующих косметических ремонтов, часто прячутся под обоями или слоем штукатурки. Открытыми остаются только накладные для наружной проводки. Также нужно заизолировать все концы. Самый удобный и безопасный способ изоляции – термоусадочная трубка с клеевым наполнителем.
Востребованные электрокабеля для дома
В организации домашних электросетей чаще всего используются такие виды кабелей, как:
- ВВГ.
- ПУНП.
- ВБбШв.
- NYM.
Разберем детально характеристики каждого из них.
Кабель ВВГ
Электрокабель с маркировкой «ВВГ» включает от 2 до 5 медных жил. Название расшифровывается следующим образом:
- отсутствие спереди буква «А» означает, что проводник из меди;
- первая «В» – изоляция на базе ПВХ;
- вторая «В» – оболочка из аналогичного материала;
- «Г» – нет защитного слоя.
Модификация ВВГ-ХЛ – предназначена для эксплуатации при температуре до минус 60С. Существует также тропическая разновидность ВВГ-Т – стойкая к образованию плесени и грибка в теплых и влажных условиях. Площадь сечения сердечника варьируется в пределах 1,5-240 мм2.
Трехжильный кабель ВВГ
Кабель ПУНП
Проводник с аббревиатурой «ПУНП» применяется в быту для подвода тока к розеткам. Также с его помощью можно подключить освещение. Буквы в названии носят следующий смысл:
- если спереди стоит «А» – жилы из алюминия, если нет – то из меди;
- «П» – провод;
- «УН» – универсального назначения;
- «П» – плоской формы.
В состав проводника входит от 2 до 5 жил. При этом сечение варьируется в рамках 1- 4 мм2. Допускается монтаж как закрытым, так и открытым способом.

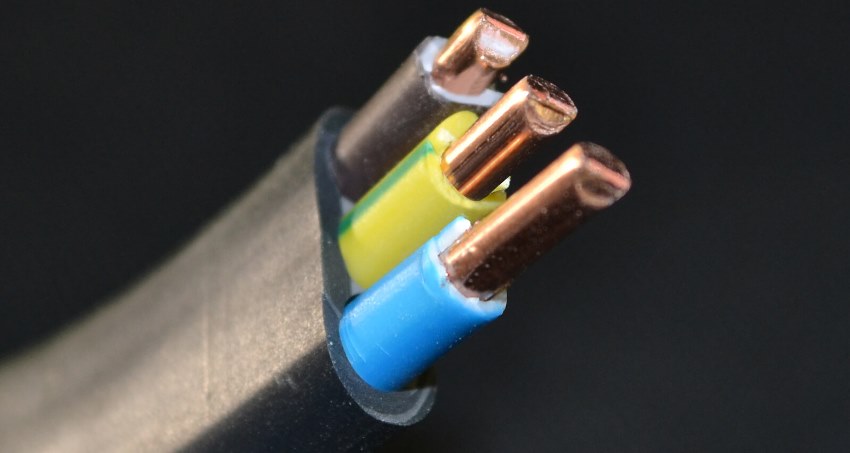

Кабель ПУНП предназначен для подводки тока к розеткам и освещению

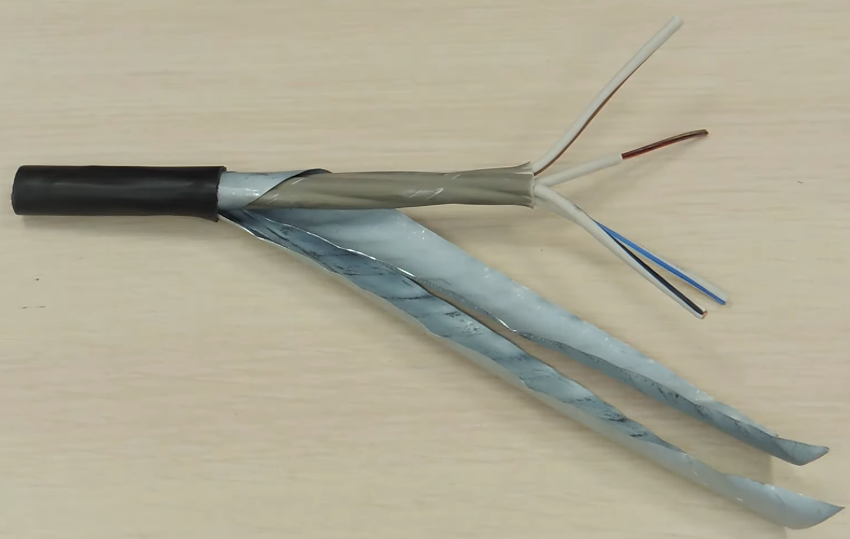

Электропровод бронированный ВБбШв
Проводник отличается бронированной жилой из меди. Оснащается 1-5 жилами, площадью сечения от 1,5 до 240 мм2. Расшифровывается название следующим образом:
- «В» – пластиковая изоляционная оболочка;
- «Б» – бронированный слой из стальных лент;
- «б» – отсутствие подложки под броней;
- «Шв» – защитный шланг на базе ПВХ, выпрессованный.
Хорошая стойкость к термоперепадам и деформациям – основные плюсы кабеля. Применяется проводник в местах повышенного риска механических повреждений.
Провод ВБбШв нередко используется для прокладки под землей
Электрокабель NYM
По факту это частный аналог кабеля ВВГ – с 2-5 монолитными или скрученными жилами, негорючей оболочкой. Расшифровывается название таким образом:
- N – соответствие стандарту качества по немецкой оценочной системе;
- Y – изоляционная оболочка на базе ПВХ;
- M – допускается монтаж в любых условиях.
Устанавливается открытым и закрытым способом, например, под обшивку гипсокартоном. Разрешается укладывать в грунт в защитной гофре.

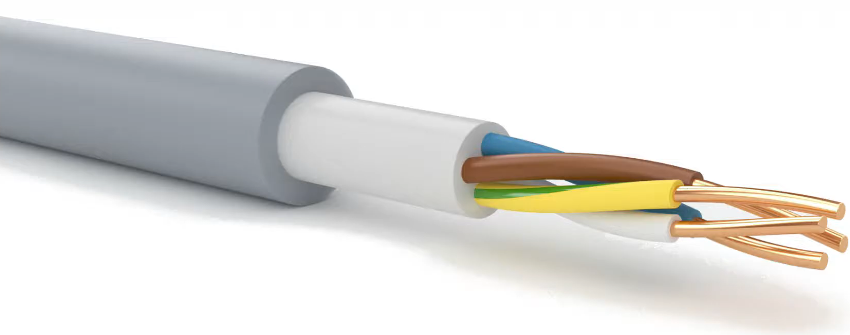

NYM – универсальный кабель, применяемый на производстве и в жилых помещениях
Монтаж кабеля в условиях электропроводящей панели
Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.
Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.
Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.
