Правила подключения электросчетчика в частном доме, на даче и квартире

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами

Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

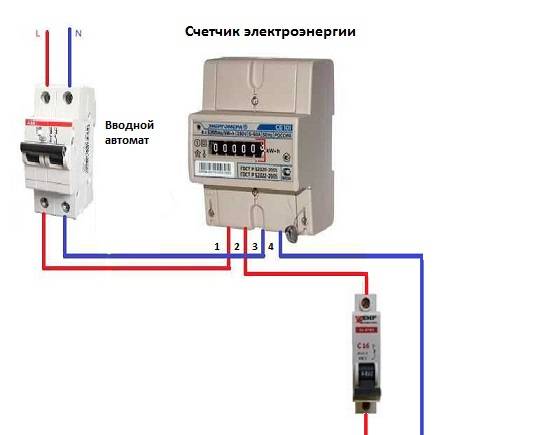

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

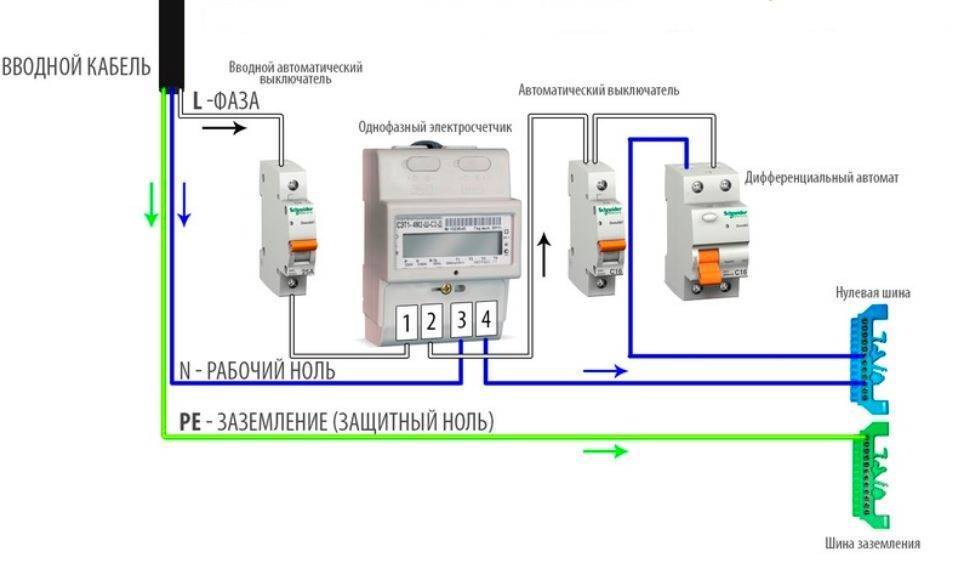

Принципиальная схема подключения однофазного счетчика

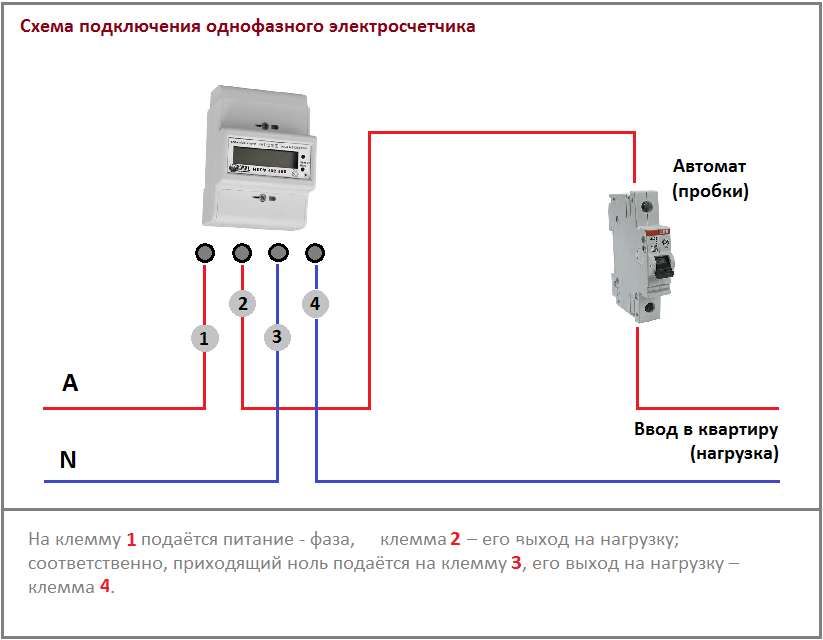

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Правила замены электросчетчика в частном доме 2020

• сначала распределяют в щитке все элементы, так вы поймете, подходит ли он под размеры, и в процессе монтажа не будет возникать проблем;
• на стене делают разметку, согласно которой фиксируют дин-рейку и бокс;
• на рейку устанавливают автоматический выключатель;
• согласно имеющейся схеме делают разводку;
• фаза выводится на выключатель;
• провода зачищаются на 10-20 мм и надежно фиксируются в клеммах;
• кабеля не должны перехлестываться, иначе в этих местах они будут перегреваться;
• устанавливается заземление.

Рекомендуем прочесть: Налог При Продаже Автомобиля Более 3 Лет В Собственности В 2020 Году

— не вращается диск или вращается неравномерно; Необходимость замены электросчетчика с вышеуказанными неисправностями основана на положениях законов РФ: — «Об энергосбережении» от 03.04.1996 № 28-ФЗ; — «Об обеспечении единства средств измерений» от 26.06.2008г №102-ФЗ; — ГОСТ 6570-96 «Счетчики активной и реактивной энергии индукционные».

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

• Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
• Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

Счетчики электроэнергии делятся по нескольким параметрам, но основным считается деление на:

1. Индукционные или механические: их устанавливали в Советском Союзе, кое-где они остались. Учет энергии происходит при помощи вращающегося диска: чем выше потребление, тем больше скорость.Количество потраченной энергии фиксируется постоянно меняющимися цифрами. Срок службы таких приборов, указанный в техническом паспорте, составляет около 20-30 лет.
2. Электронные: более новые модели, которые стараются установить сейчас все. Они состоят из электронного элемента: когда на него воздействует электрический ток, он вырабатывает импульсы, по количеству которых и определяется потраченное количество электричества.Приборы оснащены электронными дисплеями, на которых отражаются не только количество потраченной энергии, но и учитываются применяемые тарифы (можно забить в память несколько тарифов, и прибор будет переходить на них самостоятельно), скачки напряжения, минимальное и максимальное значения и многое другое. Срок службы устройств не превышает 16-18 лет.

Общий процесс монтажа счетчиков учета элеткроэнергии

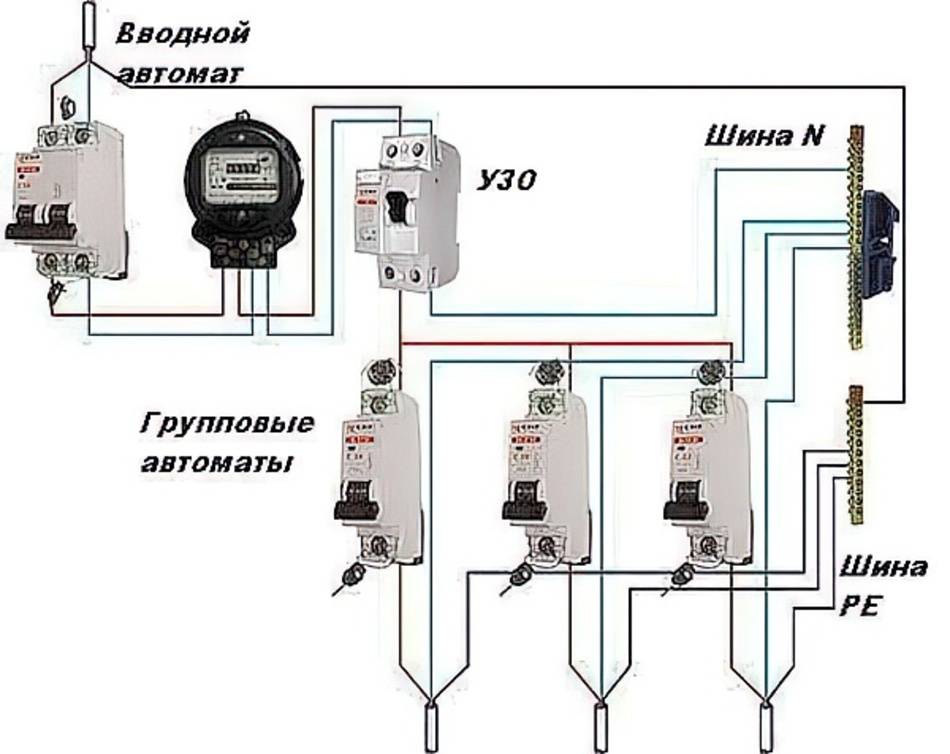

Сначала внимательно рассмотрите на рисунке, как выглядит общая схема подключения электросчетчика. Кроме того, перед покупкой счетчика необходимо определиться с количеством фаз, а также решить, нужны ли трансформаторы тока, через которые будет подключаться счетчик. В случае покупки однофазного прибора они не пригодятся. Обычно все зависит от того, живете вы в квартире или частном доме. Кроме этого, придется купить нужное количество УЗО и автоматических выключателей с определенными параметрами (максимальный ток отключения), а также несколько метров провода соответствующего сечения.

Все монтажные работы лучше начинать с крепления монтажной планки, счетчика, УЗО и автоматических выключателей внутри щитка. Для этого применяются крепежные детали, которыми комплектуются эти изделия. Обычно для этого используется несколько винтов и гаек. Перед креплением каждого автомата на поверхности монтажной планки шириной 35 мм необходимо убедиться в его исправности и работоспособности. Для этого мультиметр устанавливается в режим измерения сопротивления и подключается к клеммам АВ. Затем автоматический выключатели необходимо несколько раз включить и выключить, чтобы проверить его функционирование. С самого начала нужно закрепить в корпусе щитка монтажную планку, которая устанавливается на специальные изоляторы. Все автоматические выключатели прикрепляются к этой металлической планке пружинными защелками, которые они имеют в своей конструкции. Если же понадобится демонтаж такого автомата, его можно легко снять, поддев ухо защелки небольшой плоской отверткой и оттянув его вверх до упора.

Кроме описанных выше деталей и устройств необходимо также зафиксировать внутри корпуса защитную и земляную шины, которые тоже крепятся на изоляторах винтами и гайками. В зависимости от размера и конструкции щитка, счетчик, УЗО, защитные шины и все иные детали могут быть расположены по-разному. Допускается крепление земляной и защитной шин непосредственно к монтажной планке, однако при таком способе крепления их необходимо разнести на некоторое расстояние относительно друг друга. Это необходимо для того, чтобы не допустить случайного замыкания проводов. Данный процесс хорошо отображен на добавленном к уроку видео.

Через трансформаторы тока

При большом потреблении тока — более 100 А — счетчики прямого подключения работать не могут. В этом случае для частного дома рекомендовано подключение полукосвенного прибора учета через трансформаторы тока. Для этого подключения необходимы три трансформатора с определенными параметрами.

• Коэффициент трансформации. Для определения этой характеристики необходимо посчитать максимальное потребление тока (не забудьте учесть пусковые токи). Эти данные вы подаете в проектную организацию, она рассчитывает требуемый коэффициент трансформации. Обычно это 100/5, но могут быть и другие. Полный перечень возможных вариантов в таблице ниже.

Коэффициенты трансформации и сопротивление обмоток трансформаторов тока

Для чего нужны трансформаторы тока при подключении счетчиков? Чтобы измерение потребленной электроэнергии было проще и дешевле. Если у вас максимальное потребление тока 100 А, соответственно, измерительный прибор (счетчик) должен быть рассчитан на прохождение такого тока. Обмотка измерительного прибора, которая выдержит 100 А, во-первых, будет дорогой, во-вторых, громоздкой. И провода для подключения такого прибора придется использовать очень толстые. В общем, неудобно и дорого. Трансформаторы тока подключаются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на стандартный измерительный прибор (счетчик в данном случае). Во сколько раз уменьшается ток и показывает коэффициент трансформации? Например, трансформатор с коэффициентом трансформации 40/5 уменьшает ток в 8 раз, 100/5 — в 20 раз.

А почему почти всегда ток уменьшается до 5 А? Это одна из стандартных величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они используются очень редко. Просто все измерительные приборы для трансформаторов тока выпускаются на 5 А или 1 А, все схемы строятся исходя из этого.

Трансформаторы тока и их подключение

Для корректной работы схемы необходимо строго соблюдать правила подключения трансформаторов. Трансформатор имеет следующие клеммы:

• Л1 — для подключения фазного провода от входного автомата.
• Л2 — подключают провод на нагрузку.
• И1 и И2 — измерительные контакты для подключения клемм счетчика.

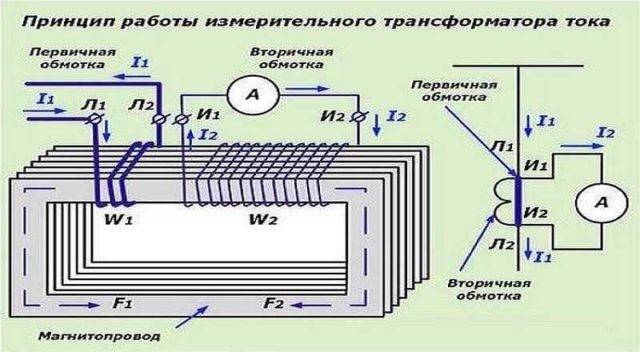

Что такое трансформатор тока для подключения счетчика

Весь потребляемый ток протекает по первичной обмотке трансформатора тока. Во вторичной обмотке возникает пропорционально уменьшенный ток, который идет на счетчик.

Вот так выглядит наглядная схема подключения 3-х фазного счетчика через ТТ

При вычислении расхода электроэнергии показания счетчика умножаются на коэффициент трансформации. Таким образом высчитывается реальный расход электричества. Все это так, но подключать трансформаторы можно по-разному.

Десятипроводная

Наиболее популярная схема подключения трехфазного счетчика через трансформаторы — десятипроводная. Она дает высокую степень защиты, так как цепи тока и напряжения разделены. Недостаток схемы — большое количество проводов, соответственно высокая вероятность неправильного подключения.

Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока

Подключение происходит в следующем порядке:

• С выхода защитного автомата фазные провода подаем на входные клеммы первичной обмотки трансформаторов тока. Обозначаются они Л1.
• С выходов первичной обмотки трансформатора провода идут к нагрузке. Если говорит конкретно по приборам, после счетчика обычно ставят противопожарное УЗО. В этом случае выходы Л2 подают на входы этого устройства.
• С клеммы И1 провод подаем на клемму для подключения первой фазы, со второго выхода этой фазы тянем провод на клемму И2. так подключаем все три фазы.
• Нулевой провод подключать можно двумя способами (описано для прямого подключения): Если на счетчике есть две клеммы для нейтрали, заводим на N1, с выхода N2 подключаем к шине и далее разводку по схеме делаем с шины.
• Если на счетчике только одна клемма для подключения нейтрали, сначала провод заводим на шину, с нее подаем на гнездо счетчика для подключения нуля.

Порядок согласования

Перед тем как обратиться в обслуживающую компанию, проверьте, в нормальном ли состоянии электропроводка в доме. Если есть проблемы, то лучше их самостоятельно устранить. Если во время проведения замены счетчика энергетики выявляют грубые нарушения, то штрафа не избежать.

Собрав все необходимые документы, надо обратиться в управляющую компанию. В договоре посмотрите, кто взял счетчик на баланс, это может быть управляющая компания или владелец дома.

Замена может быть плановой или неплановой, но в любом случае она регистрируется в энергетической компании, поэтому надо обязательно соблюдать порядок действий.

Электросчетчик в щитке

Заявление о необходимости замены электросчетчика регистрируется в компании, ждать придется несколько дней, пока оно будет внесено в государственный реестр. После этого в энергетической компании надо взять справку, по которой вы сможете купить новый счетчик или же его можно купить в обслуживающей компании.

Счетчик по своим характеристикам должен соответствовать тем, что были указаны в справке. Паспорт прибора надо сохранять, так как в нем записывают результаты плановых осмотров.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

• Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
• Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Как решить проблему

Вне всяких сомнений, организации делают нарушения, предлагая установку на улице. Но как быть в такой ситуации, какие решения предпринять. С одной стороны, если владелец дома или дачи не препятствует тому, чтобы сотрудники сбытовых компаний осматривали счетчики дома, то нет оснований для того, чтобы устанавливать приборы вне дома

Важно тщательно изучить договор с организацией и заранее оговорить место установки счетчика, не важно – двухтарифный он или нет

Если по акту вы видели, что место для прибора обозначено на улице, то необходимо потребовать от такой компании соблюдения ряда требований, касательно разграничения балансовой принадлежности. Так, можно упомянуть сотрудникам организаций о нарушении ряда законов, которые были упомянуты выше. К основной силе потребителя можно отнести хорошее знание законов, которые являются действующими в этой области.

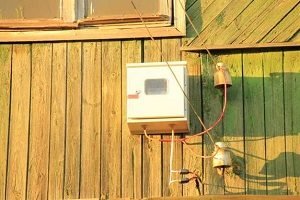

Вынесение счетчиков на улицу в частных домах

Если вы владеете частным домом, вы не обязаны подчиняться требованиям энергообеспечивающей организации. В этом случае все зависит исключительно от вас – хотите соглашайтесь, хотите нет. В любом случае, закон на вашей стороне.

Если работники Энергосбыта или другой подобной организации будут настойчиво просить вас вынести счетчик на улицу, спросите, имеются ли у них законные основания выдвигать такие требования.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

За чей счет выносят счетчик на улицу Для трехфазного варианта допустимо, чтобы пломбировка осуществлялась в течение года максимум до момента продажи прибора конечному потребителю. Спрашивайте, я на связи!

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

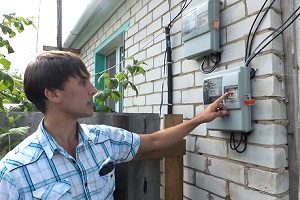

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Плановая замена приборов учета электроэнергии в частном секторе

Если возникла необходимость поменять электросчетчик в рамках плановой массовой замены устаревших приборов учета на новые модели, то спор о месте установки нового также может возникнуть между абонентом и обслуживающей компанией. В этом случае вы можете потребовать установить счетчик в крытом помещении в доме, летней кухне или садовом домике, объяснив это тем, что сотрудники РЭС будут иметь возможность беспрепятственного доступа к электроприбору.

Если компания не согласится идти на такой компромисс, то следует также заключить договор с разделением балансовой стоимости. В случае кражи или повреждения счетчика, установленного на улице, за его замену будет платить обслуживающая компания.

Замена приборов учета электроэнергии может быть плановой и внеплановой. Во втором случае необходимость поменять счетчик возникает при его некорректной работе или при видимых повреждениях пломбы и других составляющих прибора. При этом стоимость счетчика и работу специалистов придется оплачивать потребителю электроэнергии.

Проводится также и плановая замена электроприборов учета. В связи с ростом числа энергоемких потребителей при эксплуатации жилых объектов выполняется замена старых моделей счетчиков на новые, рассчитанные на высокую нагрузку до 50 Ампер. Иногда приходится менять уже установленный счетчик класса точности 2,5 на приборы с повышенным классом точности 2.0 или 1.0. Порядок замены электросчетчика как плановой, так и внеплановой, также предполагает обращение потребителя в обслуживающую компанию с последующей регистрацией всех действий.

1. Подается личное заявление для замены электросчетчика в частном доме.
2. При возможности самостоятельной покупки счетчика РЭС выдается справка о параметрах необходимого электроприбора.
3. Если счетчик покупается непосредственно у обслуживающей компании, то вместе с ним выдается паспорт устройства, в котором указываются основные характеристики для учета.

Паспорт необходимо сохранить, в нем будут производиться пометки при плановых проверках учетных приборов контролирующими службами. При возникновении споров относительно способа подключения и условий эксплуатации счетчика абонент имеет право ссылаться на Правила устройства электроустановок, а также принимать необходимые меры для защиты прибора от воздействия негативных факторов.

Что делать в случае отказа

Сетевая организация не вправе отказать в заключении договора, если есть техническая возможность подключения участка.

Отказать могут в случае, если ближайшая ЛЭП находится слишком далеко от участка: более 500 метров в сельском населенном пункте и более 300 метров — в городском. Тогда придется тянуть линию за свой счет или дожидаться, когда электросетевая инфраструктура приблизится к вашему участку.

Также сложности могут возникнуть, если проходящая рядом ЛЭП принадлежит частным собственникам. В этом случае по законодательству уладить все проблемы с третьими лицами обязана электросетевая организация. Если она не сможет договориться с собственником ЛЭП о присоединении мирным путем, то будет добиваться этого через суд.

Как установить счетчик электроэнергии

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Где устанавливать

При установке счетчика снаружи следует соблюдать технические требования:

• обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
• также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.

Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.

По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:

1. При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
2. При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
3. Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.

Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.

Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.

Статью о порядке расчета нормативов потребления электроэнергии без счетчика читайте здесь.

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Сборка электрощита своими руками – пошаговая инструкция и рекомендации

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Сборка электрощита своими руками – пошаговая инструкция и рекомендации

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В
