Отличия между традиционным и штыревым заземлением
Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.
Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).
Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?
Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.
Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.
Как известно, сопротивление заземляющего устройства зависит от:
типа грунта
времени года
глубины залегания электродов
Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.
Кроме того, оно:
намного долговечнее
на порядок проще в монтаже
и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)
Плюс ко всему этому, весь монтаж обходится без сварочных работ.
Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.
Вот и приходится нанимать сторонних электриков.
Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.
А еще его без проблем можно сделать прямо в подвале здания.
В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.
Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.
Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.
Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.
Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.
Монтаж
Итак, перейдем непосредственно к описанию того, как выполнить заземление в частном, загородном доме или на даче своими руками. Для самостоятельной сборки заземляющего контура в загородном доме, садовом участке или на даче нам понадобится стальной уголок, прут или труба, а для стержней – оцинкованные электроды. Иногда вместо них применяют электропроводной бетон.
Забивание стержня.
Как уже было сказано, для забивания стержней модульные системы комплектуются специальными коническими наконечниками, облегчающими прохождение штыря в земле.
Забивать их можно и вручную – с помощью кувалды или молота, а также инструментом – необходим ударный перфоратор или отбойный молоток с силой удара примерно 20 Дж и специальной головкой. В модульных системах соединения электродов и заземляющим проводником выполняются с помощью специальных зажимов. При самостоятельном монтаже можно просто сварить их между собой.
Подсоединение заземления с помощью хомута.
Обратите внимание, что покраска, смазка или какая-либо другая консервация заземлителей запрещена – это снижает их проводимость. Учитывая негативное воздействие коррозии, приводящее к постепенному утончению стержней, необходимо брать прутья с небольшим запасом. Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением
Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм
Эти размеры указаны в ПУЭ (Правила Устройства Электроустановок) и составляют 6 мм в диаметре — для оцинкованного прута, 10 мм – для прута из черного металла, 48 мм2 (площадь в поперечнике) — для проката с прямоугольным сечением. Стенки труб и полок прямоугольной стали должны иметь толщину не меньше 4 мм.
Увлажнение грунта.
Для соединения электродов между собой можно также использовать пруты, трубы и уголок. С помощью них заземление прокладывается от контура до распределительного электрощита. Размеры данных материалов также имеют определенные нормативы. Прутья должны быть в толщину не менее 5 мм, площадь сечения прямоугольной стали – от 24 мм2, с толщиной стенок не меньше 2,5 мм.
Безусловно, монтаж заземления потребует прокладывать заземляющие провода непосредственно по частному дому, даче или другому зданию, электробезопасность которого требуется осуществить. К внутренним заземляющим проводам также выдвигают специальные требования – их сечение должно быть равным площади сечения фазной жилы, но больше нормативного минимума (диаметр поперечника):
- 1,5 мм – для изолированного медного;
- 2,5 – для изолированного алюминиевого;
- 4 мм – для медного без изоляции;
- 6 мм – для алюминиевого без изоляции.
Коммутация всех проводников заземления с контуром должна проводиться с помощью специальной PE (Protection Earth) шины из электротехнической бронзы, которая должна быть установлена в электрощитке.
Пример щитка заземления
Одной из самых распространенных ошибок, совершаемых при подключении электроприборов к заземляющему контуру своими руками, является нарушения порядки их подсоединения
Обратите внимание, что оно должно всегда проводиться параллельно – от каждого устройства на щиток должен идти отдельный заземляющий провод
Соединение в одной точке в доме.
Соединение в одной точке у заземления.
Присоединение к шине.
При последовательном подключении или подключении на одну площадку шины, аварийные устройства будут «тянуть», создавая таким образом помехи. Такое нарушение правил подключения электроприборов называется электромагнитной несовместимостью. Из-за нее возникает высокая опасность для жизни во время устранения аварии.
Схема контура заземления для частного дома или дачи
На сегодняшний день существует 2 основных типа контура заземления:
- Замкнутый в виде равностороннего треугольника.
- Линейный.
Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

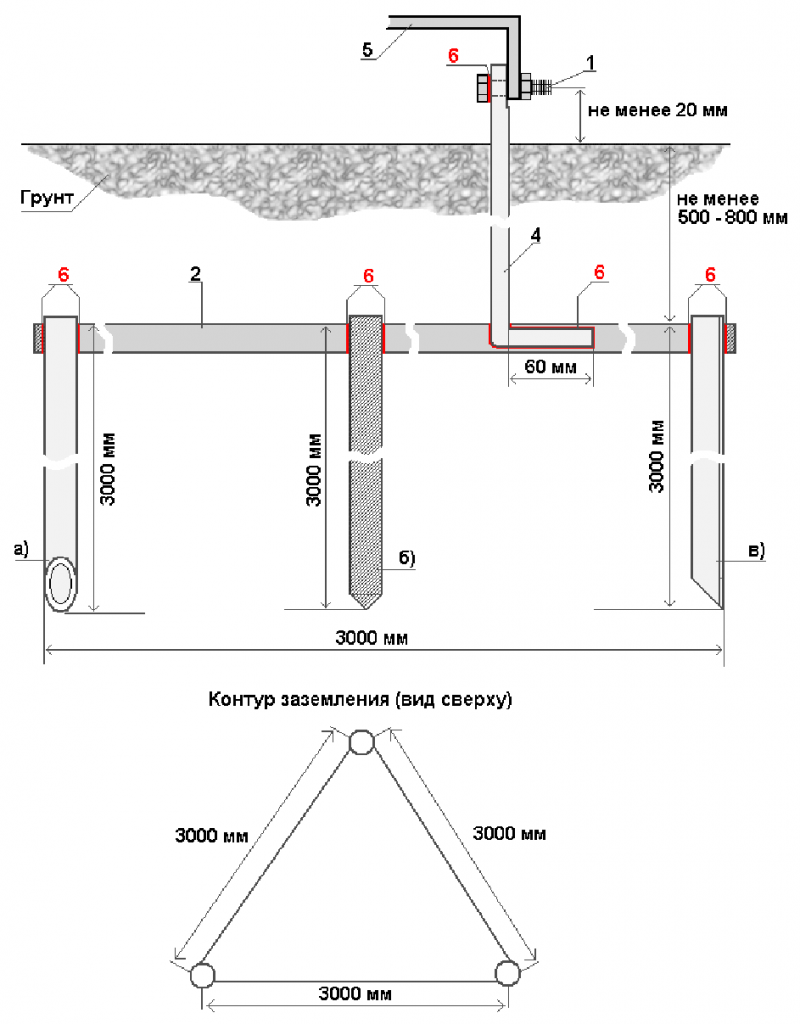

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.
Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.
После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.
После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.
Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.
Зачем несколько заземлителей?
Земля является проводником нелинейным. Значит одним заземлителем обойтись не получится. Земельное сопротивление зависимо от приложенного напряжения и размера контактной площади с заземлителем. Поэтому площади одного заземлителя просто не хватит, чтобы обеспечить надежную защиту. А вот уже между двумя заземлителями, которые разнесены на 1 или 2 метра, возникает потенциальная поверхность, и эффективная площадь контакта в разы возрастает.
Правда, слишком далеко разносить заземлители нельзя — потенциальная поверхность попросту разорвется. И в результате в распоряжении пользователя окажутся только 2 отдельных заземлителя.
Важно
Оптимальное расстояние между парой заземлителей в рыхлом грунте равно 1,2 м.
Частые ошибки при монтаже заземления
В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:
Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата.
Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы.
Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально
Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали).
При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура.
Для соединения всех элементов сети применяют только сварку. Только так добиваются необходимой надежности
Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт.
Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана.
Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.
При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы
Заземление ванны и бытовых электроприборов
Для защиты от поражения электричеством при использовании ванны необходимо прикрепить к ней многожильный провод с сечением 6 мм2, другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.
Чтобы защитить от напряжения чугунную ванну старого типа, на ножке необходимо просверлить отверстие, закрепить болтовым соединением небольшую металлическую пластину (заземляющую перемычку), куда и подсоединить защитный провод.
Акриловая ванна устанавливается в металлический каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Чтобы обезопасить себя во время водных процедур в ванне с массажным эффектом, ее необходимо подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.
Розетка обязательно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.
Параллельно с ванной в защите от опасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов необходимо разместить индивидуальные разъемы с подключением к защитной шине электросчетчика.
При эксплуатации бытовых устройств нужно всегда следить за состоянием их электропровода. Защитой от вероятного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилища.
Как сделать заземление в квартире правильно и избежать трагедии, расскажем далее.
Какой комплект заземления выбрать: цены и производители
Для установки защитного контура в домашних и промышленных условиях предлагаются готовые комплекты оборудования. Стоит рассмотреть следующих производителей:
- Популярным производителем считается Галмар. Прибор предназначен для монтажа на глубину около 30 м. Стоит такой прибор около 40 тыс. рублей.
- К отечественным производителям относится продукция “ВОЛЬТ-СПБ”. Глубина монтажа может быть от 6 до 30 метров. Стоимость от 6 до 26 тыс. рублей.
- Универсальными устройствами считаются приборы компании Zandz. Они монтируются на глубину 10 м.
- Комплекты компании Эзетек считаются недорогими. Могут стоить около 7 тыс. рублей.
- Из нержавеющей стали производятся комплекты фирмы Elmast. Могут стоить около 7 тысяч рублей.
Готовый комплект
Правила и требования к контуру заземления
Основных, но обязательных правил всего пять. Чтобы понимать, как делается заземление, достаточно их помнить и применить. В перечень входят следующие постулаты:
- Минимальный радиус удаления внешнего контура от здания – 1 метр, максимум 10. Оптимальное расстояние электродов от фундамента – от 3 до 5м.
- Штыри заглубляют на 2-2,5 м. Видными оставляют 20-30 см. это необходимо для крепления связывающей полосы. Работы можно выполнить в траншее, а затем конструкцию засыпать грунтом.
- Шина, связывающая наружный контур с электрощитовой, должна иметь минимальную площадь сечения от 15 квадратных миллиметров.
- Соединения сварные, если речь идет об электродах и полосе. В щитке можно предусмотреть болтовое крепление.
- Перед установкой проверяют общее сопротивление системы, которые не должно быть больше 4 Ом для 380 В и 8 Ом для 220 В.
При вкапывании следует отталкиваться от другого правила. Перед тем, как сделать контур, уточните уровень промерзания грунта. Для каждого региона он отличается. Штыри должны быть вкопаны на большую глубину. В противном случае после замерзания их выдавит на поверхность. И работать такая система в условиях суровой зимы будет недостаточно эффективно.
Как сделать заземление своими руками
Заземление в квартире своими руками
Инструкция по установке заземления
Закончив подготовительные работы, приступают к монтажу.
Раскопка траншей
Копают траншеи на глубину 0,5–1 м по периметру создаваемого контура. В направлении вводного щита от ближайшего к нему стержня также роют котлован для шины заземления. Ширина траншей – около 50 см, чтобы в ней помещался человек для работы.
Монтаж контура
Заостренные стержни забивают в землю. Над дном траншеи они должны выступать на 20 см. Между электродами укладывают перемычки, подгоняют их по длине. Из такого же материала прокладывают шину в направлении вводного щита. Ее конец изгибают буквой «Г», закрепляют на цоколе дома. Изгиб нужен для компенсации расширения стали при температурных колебаниях.
Если заземлительный провод требуется подвести к щиту, который находится в домике, проделывают отверстие в цоколе, укладывают пластиковую гильзу. Дальше можно использовать 2 способа. При первом проводник соединяют с шиной на улице. Сквозь гильзу пропускают провод, прикрепляют к корпусу щита.
Сварка
Шины приваривают к электродам. Такое соединение наиболее надежное и долговечное. Коррозия не способна настолько нарушить контакт, чтобы сильно увеличить сопротивление.
Способ без сварки
Болтовое соединение быстро покрывается ржавчиной. С течением времени надежность конструкции уменьшается.
Чтобы она служила дольше, делают следующее (если невозможно применить сварку):
- Используют оцинкованные гайки, болты, шайбы.
- Обрабатывают резьбовые контакты после крепления антикоррозионным средством.
- В завершение монтажа оборачивают места сочленений изоляционной лентой.
Засыпка и проверка сопротивления
Завершив монтаж, проверяют работоспособность контура. Вызов специалистов выльется в большую сумму. Покупать дорогостоящий специальный прибор для одноразового использования нецелесообразно.
Проверить его можно самому лампой мощностью не меньше 100 Вт. От нее 1 контакт подключают к фазе, другой – к заземляющему контуру. Яркое горение – признак правильного монтажа. Можно засыпать траншеи. Тусклый свет – плохие контакты элементов конструкции. Если лампочка не засветилась – допущена ошибка, нужен пересмотр системы.
Устройство заземления своими руками: поэтапная инструкция
Распространенные ошибки при выполнении монтажных работ
Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:
- Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
- Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
- Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
- Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
- Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.
Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.
Расчет заземления для частного дома
Расчет системы заземления для загородного жилого дома осуществляется по формулам.
Сопротивление грунта
Ro = (Pэкв/2π×L)×(ln(2L/d)+0.5ln((4T+L)/(4T-L)), где:
- Pэкв – эквивалентный удельный показатель сопротивляемости почвы;
- d – диаметр электрода (м);
- L – длина электрода (м);
- T – расстояние от поверхности земли до центра электрода (м).
Количество электродов
No = (Ro×Ψ)/Rн, где:
- Ro – сопротивляемость грунта (рассчитывается по формуле выше);
- Ψ – климатический коэффициент;
- Rн – максимальное сопротивление контура (60 Ом при сетевом напряжении 220 В, 15 Ом для 380 В).
На основании полученных значений собирается конструкция заземления.
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, непременно должен оборудоваться и молниеотводом. В особенности нужен молниеотвод на даче. Дачные поселки и так места, желательные для ударов молний: ведь дачники, стараясь снабдить себя водой, роют колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко либо вообщем по поверхности земли. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далековато, и грозу всегда аккомпанирует сильный ветер.
Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника длительно находить не надо.
Простой молниеотвод – две заостренных арматурины, торчащие ввысь от концов конька крыши на 1,2–1,5 м. С контуром они соединяются металлической проволокой более 6 мм, либо металлической же шиной 15х3 мм, либо полосой из нескольких слоев оцинковки, набранной до подходящего сечения – 45 кв.мм.
Шина молниеовода не должна быть обширнее 60 мм, по другому при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Просто говоря, очень широкая шина сработает как собственного рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.
Все детали молниеотвода соединяются только сваркой. Слоеную шину необходимо по бокам проварить прихватами с шагом 50-60 см с захватом всех слоев.
Виды контуров заземления
Монтаж заземления в частном доме своими руками
Приступаем непосредственно к процессу установки заземлительного контура на участке.
Чтобы сделать контур заземления своими руками вам понадобятся:
- УШМ для резки и зачистки швов.
- Гаечные ключи М12 и М14.
- Штыковая лопата для рытья траншеи до места установки контура.
- Кувалда для заглубления токоподводящих штырей.
- Сварочный аппарат для сборки конструкции.
Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.
Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.
Список необходимых материалов:
- Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
- Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
- Болты М12 или М14 с шайбами и гайками — 2 шт.
- Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.
Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.
Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.
Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.
Приступаем непосредственно к земляным работам.
Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.
После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.
Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.
Как сделать заземление в частном доме своими руками
Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.
Что нужно для того чтобы сделать заземление:
- 3 уголка с полкой 40 или 50 мм длиною 2 метра;
- 3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
- Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
- Болт и гайка с резьбой от М6 до М12;
- лопата;
- кувалда;
- сварочный аппарат;
- болгарка.

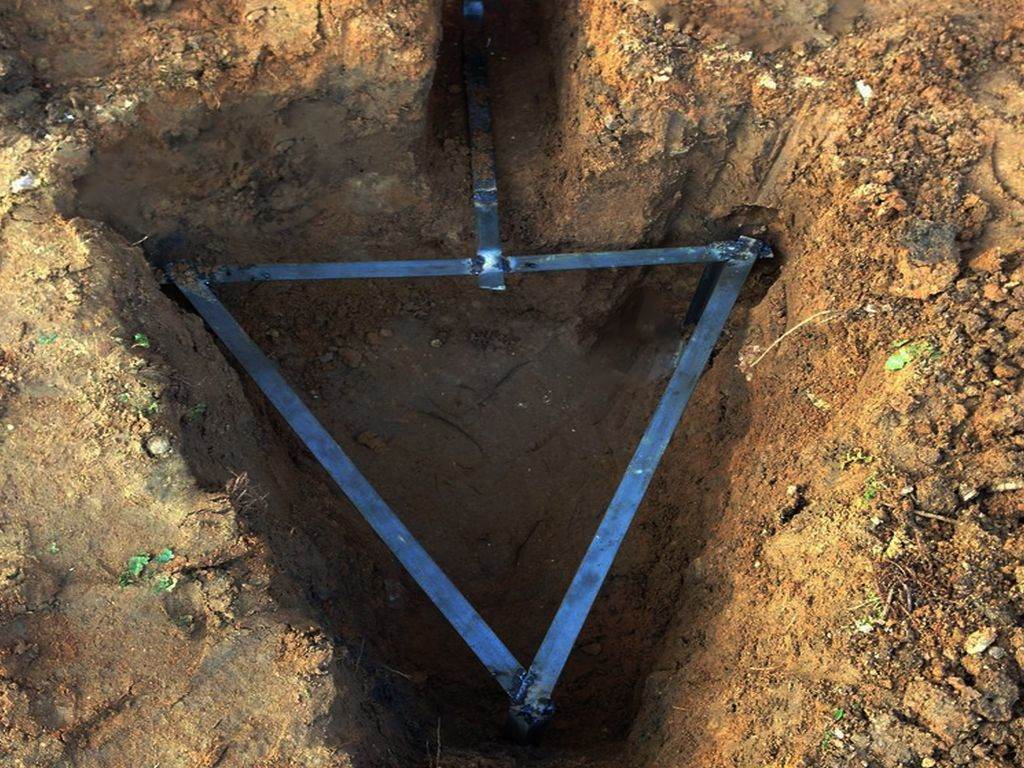

Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.
Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.
Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.
Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.
К середине основания треугольника привариваем полоску, которая идёт к дому. У дома она выходит из стены и поднимается наверх.
К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.
К приваренному болту прикручиваем гайкой провод заземления. Он имеет жёлтый цвет с зелёной полоской. Этот провод идёт на шину заземления в электрощитке.
Толщина провода заземления
Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.(Выдержка из ПУЭ 1.7.117)
Засыпаем траншею, выравниваем и засеиваем газоном. Лучше контур заземления делать на северной стороне дома, там больше влажность грунта, но у меня, он на южной (так расположена котельная). Решил что компенсируется это тем, что вода с крыши попадает как раз в это место.
Как нельзя заземлять
Непригодное по ПУЭ заземление
П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.
Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.
Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.
Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

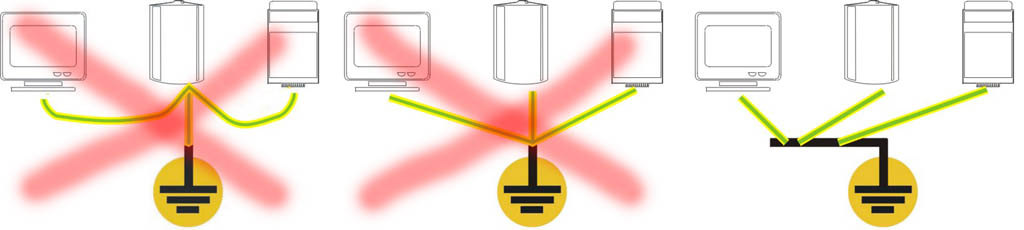

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению
