Изготовление водостока из канализационных труб своими руками + фото

Монтаж водостоков для крыши по специальной инструкции

Монтаж систем водостока, как и другие строительные операции, состоит из двух этапов: выбор системы, расчет необходимых материалов.

Устройство водостока со скатных крыш состоит из 8 шагов, которые нужно делать внимательно, не спеша:

Нужно определиться с местом установки самих держателей, при этом стоит помнить, что уклон водосточного желоба на 1 метр составляет 3-5 мм. Соберите крайние держатели, после чего разметьте между ними линию, чтобы установить другие держатели;
Расстояние, которое разделяет сами фиксаторы/держатели желоба — 50 см друг между другом (крепятся саморезами на нижнюю часть обрешетки);
Если вам необходимо разрезать желоб, это осуществляется при помощи ножовки, после чего осуществляется зачистка краев;
Для того, чтобы установить проходной ливнеприемник, необходимо вырезать нужного диаметра отверстие. Такие приемники устанавливаются не чаще 50 см друг между другом;
Сам соединитель желоба необходимо монтировать между держателями, для большей надежности, но при это оставить зазор в 6см (между кроями желоба и соединителями);
Заглушку на желоб необходимо установить с торца, перед этим смазать прокладку герметиком;
Сам же монтаж водосточной трубы, осуществляется при помощи специальных держателей желоба — кронштейнов. Сама же длина подбирается исключительно с учетом толщины стен;
Сама вода может собираться в бочке или контейнере.

Установка пластикового водостока

Правила разметки

Монтаж

Монтаж желобов осуществляют под наклоном к горизонту. Рекомендуемый угол – 1 см на 1 погонный метр коммуникаций. Место крепления зависит от того, в каком доме проводят работы. Если крыша еще не покрыта, то водосток крепят на лобовую планку карниза или на стропила. Если дом жилой или имеет большой вынос, то его подвешивают к самой кровле.

Рекомендуем ознакомиться: Особенности сэндвич-трубы и правила ее установки при сооружении дымохода

Нюансы монтажа желобов:

Желоб располагают на 3 см ниже края крыши, если об этом не позаботиться, то его снесет зимой снегом или льдом.
Внешний край должен быть ниже внутреннего на 1 см – это позволит при переполнении выливаться воде дальше от стен дома.
Желоб относительно кровли ориентируют так, чтобы его 2\3 выступали за край – это позволит качественно улавливать струи под напором.
Монтаж начинают от угла крыши, где устанавливают крепеж. От него размечают расположение желоба, учитывая уклон. Линию фиксируют бечевкой и прикручивают остальные крепежи.
Подобным образом размечают горизонтальные сегменты водостока.
Соединение желобов осуществляют при помощи холодной сварки с дополнительными алюминиевыми клипсами.
Монтаж воронок проводят без использования клея в раструб, ограничиваясь готовыми прокладками фитингов.
Вертикальные стойки, их изгибы собирают в раструб, как обычную канализационную систему.
Собирают водосточную систему сверху вниз. Сначала подвешивают собранные желоба, затем монтируют вертикальные участки.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

Максимальный уровень осадков в месте размещения объекта строительства.
Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания. Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия
	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.
	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Назначение ливневой канализации

Системы водоотведения осадков представляют собой соединенные определенным образом желоба и трубы. Они опоясывают строение по периметру кровли и в нескольких местах спускаются вниз. Далее вода направляется либо в центральную канализацию, городскую ливневку или в накопительные емкости для сбора осадков.

Основное назначение водостока:

защита стен, фундамента и подвальных помещений от намокания и подтопления;
защита участка от размывания, а придомовой территории от грязи и луж.

Дополнительным назначением, немаловажным для садоводов, является накопление бесплатной дождевой воды для полива и других хозяйственных нужд

Бонусом прилагаются чистые стены, окна и цоколь дома, что также немаловажно

Крепление жёлоба

Устройство водосточной трубы с воронкой под водосток

Этот процесс осуществляется с помощью измерительной ленты, карандаша, кронштейнов, воронок для слива вода, крюков, верёвки, саморезов и гвоздей .

Сначала необходимо замерить периметр крыши по карнизам. Это поможет определиться с необходимой длиной для жёлоба. Кронштейны устанавливают с шагом в 50-60 см.

Далее выбираем место для воронки. Оно должно быть ниже капельника на один сантиметр.

Монтаж жёлоба осуществляют, используя кронштейны

При креплении крюков стоит обратить внимание на угол уклона. Чтобы облегчить работы, крюк стоит укрепить. Верёвку натягивают между всеми этими элементами, чтобы на ней установить остальные кронштейны

Верёвку натягивают между всеми этими элементами, чтобы на ней установить остальные кронштейны.

После этого производят укладку жёлоба и воронок на установленные кронштейны. Далее следует их укрепить.

При креплении вертикальных элементов водостока работы проводят снизу вверх. Для крепления штырей в стене дома просверливают отверстия. Отмет крепят на нижних хомутах. Он представляет из себя элемент трубы, имеющей срезанный угол.

Далее следует процесс установки остальных звеньев. Для крепления отдельных элементов используют хомуты. Для частей системы, имеющих длину более двух метров, монтируются дополнительные хомуты. Правильным шагом для установки является величина не более 180 сантиметров.

Монтаж системы водостока — дело достаточно ответственное

Важно правильно и надёжно закреплять конструкцию. Нельзя допускать возможность того, что труба отвалится

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые кронштейны для водосточных систем

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

Самодельные крепежи: подбираем и изготавливаем

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
Шаг 5. Выставляем необходимый угол сгиба.
Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Устройство водосточной канализации

Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:

Эллиптические.
Квадратные.
Трапециевидные.
Полукруглые или в виде полумесяца.

Из канализационных труб получатся желоба полукруглой формы

Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:

заглушки;
воронки;
поворотные углы;
соединительные муфты и фитинги.

Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:

капельники (предотвращающие скопление воды под кровлей);
ливнеприемники (соединение желобов и труб с ливневой канализацией);
корзинки и сетки (защита от засорения труб растительным мусором).

Необходимый инструмент для резки и монтажа:

вальцовочный инструмент;
молотки;
ножницы для резки по металлу;
приспособления для разметки;
болгарка.

Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления

Установка водостоков — основные правила

Как установить водостоки, если крыша уже покрыта? Самый простой и самый распространенный вариант – это крепление водостока с помощью кронштейна к лобовой доске кровли. Это позволяет легко и быстро монтировать водосток на готовую крышу. Чаще всего такой вариант применяют при монтировании ПВХ систем. Преимущество в том, что данный водосток может выдерживать широкий диапазон нагрузок. Если же, ваша система сделана из металла, вы столкнетесь с проблемой, что кронштейны водостока короткие, но из этой ситуации можно выйти, удлинив их при помощи стропильной ноги;
Второй способ — крепеж водосточного желоба осуществляется до укладки самой кровли. Сам желоб монтируют на стропильную ногу. Такой способ актуален для больших крыш (большая площадь), где применяют тяжелые кровельные материалы;
Третий способ крепления осуществляется при помощи длинных крюков, или сборных кронштейнов. Такая методика будет актуальна если расстояние между стропилами больше чем 600мм.

Крепление к лобовой доске

Другие методы крепления

Для того, чтобы система водоотвода была установлена правильно вам нужно знать:

сами держатели необходимо установить на расстоянии не меньше 0.35-0.5м;
установить правильный угол желоба (по направлению водосточной трубы) 0.5-2%, именно такой наклон позволяет воде самостоятельно очищаться;
сам крой желоба должен быть на 3 см ниже от ската крыши.

Уклон желоба на 1 метр длины

ВАЖНО!
Перед тем, как установить систему водостока на свой дом, ознакомьтесь с инструкцией производителя.

Монтаж системы водостоков

Как сделать водосток из канализационных труб? Работе по установке водосточной системы предшествует этап планирования, который включает в себя вычерчивание подробной схемы, содержащей отметки о точках установки воронок, кронштейнов, длины желобов и их уклона, наиболее подходящих стыковочных мест для желобов, а также место размещения стоков. Соответственно произведенным расчетам приобретаются элементы конструкции, после чего можно приступать к монтажу.

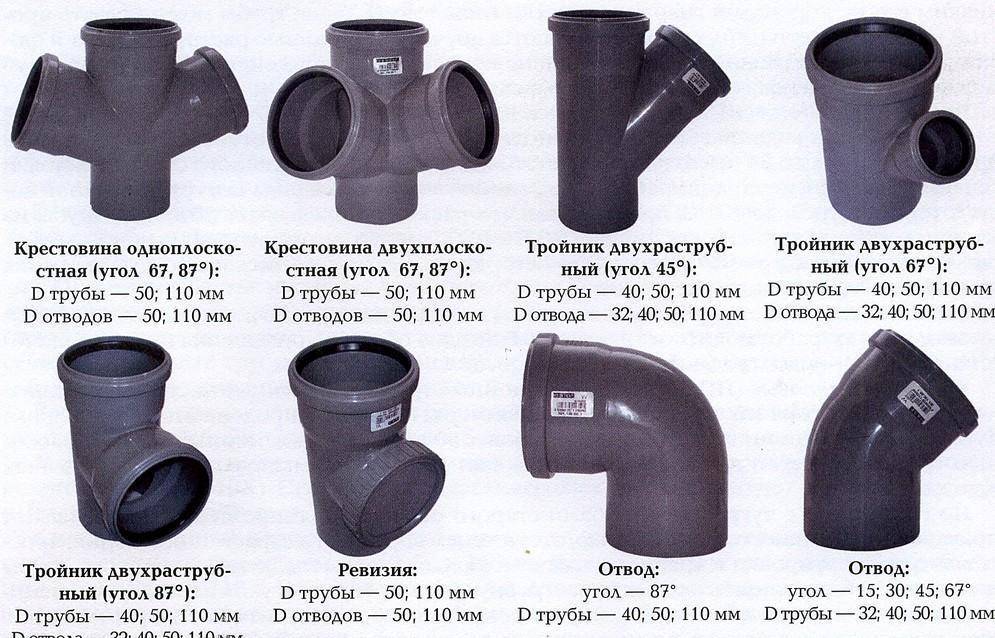

Канализационные тройники

Инструкция по монтажу водостока из канализационных труб

Водостоки из пластиковых труб своими руками устанавливают соответственно разработанной схемы и должен включать в себя такие шаги:

На лобовую доску карниза устанавливаются два боковых кронштейна — наиболее длинный и наиболее короткий. После чего между ними натягивается веревка с уклоном в 3 мм на каждые полметра. При этом следует помнить, что свес крыши должен приходиться на первые 2/3 желоба со стороны здания. Вода при этом должна поступать в центр желоба.
Соответственно натянутой веревки закрепляются остальные кронштейны с помощью саморезов.

Расстояние между желобом и стеной должно быть не менее 10 см.

Канализационные трубы необходимо распустить по длине, чтобы из каждой получилось два одинаковых желоба. Для этого труба укладывается на доски, а нижняя ее стенка фиксируется саморезом. Затем в верхнюю часть трубы с двух концов вкручиваются саморезы, а между ними натягивается нитка. Вдоль нитки маркером намечается линия отреза.

Переделка канализационной трубы под водосточный желоб

Нитка снимается, после чего болгаркой производится разрезание трубы.
Аналогичным образом распускается труба с противоположной стороны. Труба при этом крепится снизу двумя саморезами — с двух сторон от распила.
Отрезаются куски трубы длиной 5 см — они будут заменять соединители.
Соответственно расчетной схемы соединяются между собой желоба. Для этого два желоба вкладываются в соединитель и фиксируются саморезами. Крепление следует дополнительно смазать силиконовым герметиком.

Фиксируя детали, важно не перетянуть их, так как под воздействием температур конструкция будет немного «гулять». Она должна быть немного подвижной

Полученные конструкции крепятся в кронштейнах саморезами. Для того чтобы желоба не свернулись в трубу от солнца, следует закрепить их с помощью специальных усиков, имеющихся на кронштейнах. При их отсутствии придется поставить распорки или фиксировать их саморезами.
Выполнив монтаж горизонтальных желобов, приступают к монтажу отводных труб.
Поскольку трубы фиксируются к стене, а желоба к кронштейнам, между ними образуется вылет в 20-80 см. Для того, чтобы переход между ними был плавным, используют тройник и колено. Если скосы очень широкие, дополнительно используются нужной длины отрезки труб.

При фиксации конструкции с помощью саморезов, следует подкладывать под них кусочек резины и пластика — чтобы они не пропускали влагу. Также можно дополнительно применять герметик.

Водостоки своими руками из канализационных труб крепятся к стене с помощью специальных кронштейнов с хомутами. На каждый погонный метр должно приходиться два крепления.
В нижней части устанавливается отводное колено, направляющее воду в приемную емкость или ливневую канализацию. Он должен отстоять от стены на 30 см.
Самые высокие торцевые части желобов прикрываются заглушками, разрезанными пополам.

Чтобы снег не сломал желоб, изделие следует устанавливать на 1,5-2 см ниже кровельного свеса.

В некоторых регионах, где суровые и снежные зимы, рекомендуется размещать внутри желоба греющий кабель. На этом монтаж водосточной системы из канализационных труб завершен. С подробной видеоинструкцией процесса можно ознакомиться, посмотрев видеоролик.

https://youtube.com/watch?v=-fGEZnHlI0U

Элементы отвода воды

Для начала немного теории. На бумаге можно сделать эскиз дома и будущую систему отвода. Нанесите размеры. В схеме должны быть все составляющие системы оттока воды и их число. Наличие следующих элементов в системе обязательно:

желоба – их количество зависит от периметра кровли;
кронштейн – 17 шт. на каждые 10 м;
трубы – 1 шт. на каждые 10 м;
отвод – нужно столько же, сколько сливных труб;
воронка – нужно столько же, сколько сливных труб;
заглушка – в зависимости от схемы оттока воды;
углы – в зависимости от конфигурации кровли;
муфта – соединительная часть желоба, необходимо в 2 раза меньше, чем желобов;
колено – в зависимости от сложности схемы отвода вод.

Чтобы подобрать необходимый диаметр труб, нужно принять в расчет площадь самой крыши. Среди строителей существует расчетная формула, которая поможет выбрать нужный размер. Когда площадь кровельного ската составляет до 50 м², используют трубу диаметром 80 мм. Если она составляет до 125 м² – 90 мм. Более 125 м² – нужна труба с диаметром 100 мм. При выборе воронок, раструбов и переходников отталкиваются от диаметра труб под желоба.

Следующий этап подготовки – планирование, предусматривающее составление подробной схемы отвода воды. В ней нужно прорисовать отметки, где будут установлены воронки и кронштейны, длина и уклон желобов

Важно указать подходящие места для монтирования желобов и месторасположение стоков. Исходя из всего вышеперечисленного, осуществляется закупка материала, после чего можно приступать к работе

Расчет водосточной системы

Так как основная задача такой системы – отвод воды с кровли необходимо провести правильный расчет такой системы, чтобы создать нужную комплектацию, которая не нарушит кровлю и будет выполнять свою работу качественно.

Сам расчет такой системы производится непосредственно по данным обмеров фасада или по плану кровли (чертежи).

Первый шаг, это измерение высоты дома. Вам нужно узнать высоту от земли, до самого карнизного свеса, можно применять рулетку;
Второе, что нужно сделать – измерить саму длину карниза на каждом скате. Данная цифра вам понадобиться для будущего общего расчета метража желоба;

Нужно знать будущую длину труб, для этого снимаем мерки с карнизного свеса (расстояние от земли до слива);

Далее определяем площадь кровли

Это важно для того, чтобы правильно выбрать сечение труб. Логично, что чем больше сама площадь крыши, тем больше будет стоковой воды.

Существует формула, по которой можно рассчитать необходимую цифру:

S = B * L , где

L — Непосредственная длина ската, вдоль карниза (измеряется в метрах);

В — Ширина ската (в метрах);

S – Площадь кровли (измеряется в метрах квадратных).

Если крыша вашего дома имеет нестандартную форму, то расчет ее площади осуществляется аналогично расчету геометрических фигур.

Расчет количество труб выглядит так – 1 водосточная труба на 100 квадратных метров.

Проектирование водосточной системы

Монтаж системы водостока, выполняемый своими руками

Работы по монтажу водостока из канализационных пластиковых труб выполняются в определенной последовательности.

Изготовление материала

Заготовленные трубы, диаметр которых 11 см, распиливаются надвое для получения желобов. Пластик легко пилится болгаркой или обычной ножовкой. Специалисты рекомендуют для облегчения процесса изготовить шаблон из дерева.

Существуют и более экзотичные способы изготовления желобов, некоторые из которых приведены на видео:

Следует учитывать, что в местах, где желоба будут присоединяться к воронкам остается участок (15-20 см) не распиленной трубы.

Установка кронштейнов

Кронштейны могут крепиться на стропильную систему, на карнизную лобовую доску, а иногда – даже непосредственно на кровлю. Установка начинается с крайних элементов, затем монтируются расположенные между ними.

В местах соединение желобов с воронками, а также на углах здания устанавливается два кронштейна – по одному с каждой стороны.

Установка хомутов

Хомуты устанавливаются на расстоянии 2-3 метра друг от друга и примерно 10 см от поверхности стены. Работа не представляет особой сложности, единственное требование – чтобы соблюдалась вертикальность их расположения.

Монтаж воронок (тройников)

Воронки устанавливаются в местах соединения вертикального и горизонтальных элементов системы водостока. Они крепятся при помощи специальных клипс или на клей. В первом случае места стыков необходимо тщательно обработать герметиком.

Установка желобов

Желоба соединяются друг с другом, а также с тройниками. Соединение выполняется либо с использованием клипс, либо при помощи клея. При применении клипс места стыка обязательно обрабатываются герметиком.

На часть желоба, расположенную сверху, устанавливается специальная заглушка.

Следует учитывать то, что сборка желобов может выполняться как на земле, так и непосредственно на месте эксплуатации.

Установка вертикальных водостоков

Завершающий этап работ по монтажу системы водостока – это установка вертикальных водосточных труб Их соединение осуществляется так же, как и желобов. В нижней части необходимо смонтировать специальный отвод, которые позволит поток воды направить дальше от стены.

Один из примеров установки водоотводной системы из канализационных ПВХ труб – на следующем видео:

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

на край стропильной системы,
на лобовую планку карниза,
на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

саморезы, шуруповерт или отвертка;
уровень и рулетка;
напильник, наждачная бумага;
ножовка по металлу или болгарка;
бечевка;
лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Чертежи и схемы

Решение вопроса «как выполнить сток для отвода воды с крыши» нужно начать с составления схемы, где будут взяты в учет все моменты сборки и монтажа. Детальный план учитывает чертеж, на котором отмечены начало желобов и уклон системы вдоль периметра, места установки воронок.

Для начала необходимо наметить места креплений, делать это стоит, выполняя уклон грядущего водоотвода

Важно высчитать кол-во спайдерных крепежей, наметить места фиксации вдоль крыши и по трубе, которая ведет к канавке. Два держателя с разных углов кровли ставят под воронки (раструбы трубы водостока)

Правильное планирование содействует экономии материалов и точное представление объемов закупки деталей

Правильное планирование содействует экономии материалов и точное представление объемов закупки деталей.

Рабочие применяют готовые формулы для расчета многих критериев

К примеру, чтобы подобрать трубу нужного сечения, берут во внимание Наклон крыши и площадь ската кровли. Если она маленькая (до 50 м?) достаточно трубы у которых диаметр около 80 мм, 90 мм – для кровли до 120 м?

Для дома с площадью крыши более 125 м? понадобятся трубы сечением от 100 мм

Воронки и другие комплектующие выбираются под данные параметры

Для дома с площадью крыши более 125 м? понадобятся трубы сечением от 100 мм. Воронки и другие комплектующие выбираются под данные параметры.

В схеме обязаны быть показаны все детали:

Кол-во желобов и воронок зависит от периметра и кровельные формы.
Кол-во спайдерных крепежей – приблизительно 15-17 на 10 м периметра.
Чисто воронок, отводов и сливных труб одинаковое.
Минимум 2 заглушки (ставят на верхнюю точку или начало желоба, 1 можно разрезать надвое).
Кол-во колен пропорционально схеме отвода.
Число поворотных компонентов и углов зависит от формы крыши (минимум 4).
Муфт применяемых для соединений в несколько раз меньше, чем самих желобов.

К стенке сток для отвода воды будет закрепляться хомутами, их кол-во зависит от длины трубы

Практика показывает, что число вертикальных водосборных труб должно быть приблизительно 1-2 на каждые 20 м периметра крыши. Их часто ставят в углах или выводят к началу дренажной траншеи. Под вертикальные части системы канализации достаточно труб от 50 мм. Концы трубы водостока, в основном, оформляют коленом отвода, направляющим струю от поверхности стены (фундамента) в необходимом направлении. Для размечивания спайдерных крепежей (держателей желобов) на фасаде натягивают веревку между шурупами, выполняют уклон и отмечают места фиксации.

Как сделать водосток из канализационных труб
