Крепление перил к лестнице и полу
Крепеж стоек и балясин ограждения на поверхность пола или лестницы – это более сложный вопрос.
Классический метод – действовать согласно стандартам. Фактически сегодня большинство решений следуют принятым требованиям, например, как на фото. Делается углубление в поверхности, в которое устанавливается стойка. Сверху надевается башмак, который, в свою очередь, тоже надежно крепится к поверхности. Дополнительно он жестко фиксирует стойку, предотвращая прокручивание или разбалтывание.
Боковое крепление стоек перил – это крепление к торцу тетивы лестницы или плите балкона. Этот способ может быть осуществлен с помощью соответствующей фурнитуры. Обычно это силовой блок, в который вставляется и жестко фиксируется стойка. Элемент крепежа, несущий на себе всю нагрузку, может быть прикреплен с помощью анкерных болтов или распорных трубок. Возможен вариант, когда он просто приваривается к специальным зонам, сделанным на тетиве лестницы или выведенным из плиты.
Вариант крепления с другой стороны тетивы работает как гибрид первых двух решений. Требуется жесткая фиксация стойки и одновременно – силового элемента крепежа. В таком случае обычно применяются две методики.
- В плите или элементе лестницы делается сквозное отверстие. Весь блок, который фиксирует стойку, находится с обратной стороны.
- Углубление для установки стойки – глухое. Однако есть отверстие для прохода болта, одного или нескольких, который соединяет нижнюю часть стойки и силовой элемент, расположенный с другой стороны.
Общие советы
Если требуется крепление металлических перил, используйте соответствующую соединительную фурнитуру. Так вы сохраните внешний вид покрытия, а еще – обеспечите разборность конструкции.
Какое решение вы ни выберете, помните, что безопасность должна стоять на первом месте. Перила не должны болтаться, стойки обязаны иметь хороший запас прочности при боковой нагрузке, высота ограждений выбирается достаточной, лучше в соответствии стандартам. Крепление любых элементов должно быть надежным. Не стоит жертвовать безопасностью ради сомнительных преимуществ красоты и необычности при минимальной защите.
Сегодняшние варианты ограждений
Стоит сразу отметить, что современные решения без ограждения, как на приведенном фото, либо варианты ограждения тросами – полная безответственность и игнорирование правил безопасности.
В остальном сохранились общепринятые методы крепления перил к стене и к полу. Однако новые материалы и конструкционные решения позволяют делать три вида крепления:
- Вертикально по отношению к поверхности пола или лестничной ступени.
- Сбоку, в торец тетивы лестницы или плиты балкона.
- С другой стороны плиты или элемента лестничной конструкции.
В плане «взаимодействия со стеной» параметры крепления изменились мало. Используются классические решения – анкерные болты или сварочное соединение с предварительно установленными опорными точками. Существует методика, когда элементы, на которых монтируется поручень, конструктивно представляют собой специальную часть силовых элементов стен. Также использование несущих точек подразумевается в тех случаях, когда требуется крепление перил к столбам.
Если касаться случаев, когда к стене нужно прикрепить уже готовую конструкцию перил, используют следующий метод. В местах крепления фурнитуры создаются силовые точки. Обычно это анкерные болты, надежно вмурованные в стену. В недавнем прошлом для этого использовали цемент. Сегодня широко применяются полимерные клеи, которые отлично адгезируются в окружающий материал стены и прочно приклеивают анкер. После на сконструированные силовые элементы монтируется поручень с перилами. Весь процесс работ в общих чертах можно увидеть на видео.
Чаще всего требуется крепление перил деревянных лестниц к стене. Это лучший вариант выбора по очень простой причине – характеристики прочности и износостойкости деревянной конструкции обычно гораздо ниже, чем у окружающих стен.
Крепление поручня
Крепление поручня к столбу
Один из вариантов прикрутить поручни к крайним столбам – использовать специальные для монтажа лестничных ограждений ЗИП-болты, цена которых 100-300 рублей за штуку. Иногда без них не обойтись, особенно если нужно соединить перила с поворотом, как показывает видео в этой статье.
Еще один вариант, более сложный, который мы будет использовать – крепление на евро винты.
Для этого перьевым сверлом делаются несколько углублений в поручне с нижней стороны. Чтобы случайно не просверлить сквозные отверстия, подложите под низ металлический лист.
- Край поручня обрезается и делается трафарет для сверления отверстия. С помощью него нужно отметить точку сверления на торце поручня и тонким сверлом сделать отверстие с торца до нашего углубления. Затем нужно расширить его более толстым сверлом.
- Приложите поручень к столбу и обведите его по контуру. Затем приложите трафарет и отметьте положение отверстия.
- Просверливаем отверстие, закручиваем в него евро винт и затем сразу выкручиваем.
- Укладываем поручень на рейку и снизу стягиваем его через сделанное отверстие евро винтом к столбу.
Деревянный поручень для перил
Поручни и перила из натурального материала могут быть выполнены в самых разных интерпретациях. Тут все зависит от стоимости, дизайна и фантазии. Например, украшенный резьбой или декоративными вставками из металла поручень из дуба, при правильном подходе, станет украшением любого интерьера.
Деревянные поручни для лестниц можно купить готовыми, сделать своими руками или заказать у специалистов. Стоимость и сложность при этом зависят лишь от того, насколько у вас развито воображение. Некоторые экземпляры, изготовленные профессионалами, могут смело претендовать на звание произведения искусства.
В последнее время очень популярными стали ограждения в эко-стиле. Несколько примеров Вы можете увидеть на фото. Изготовление деревянных поручней в данном направлении осуществляется только вручную.
Способы, как сделать лестницу на тетивах своими руками
Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.
Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.
Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.
Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.
Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.
Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.
Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.
Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.
Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.
По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.
Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».
Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.
Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.
Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.
Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.
Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.
Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:
https://youtube.com/watch?v=2YSwsjJWhiQ
Высота ступеньки по ГОСТу — или какой смысл в нормативах
Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.
Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?
Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.
Формула идеальной лестницы
Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.
При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:
- h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
- b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.
Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.
Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).
Нормативные требования к проектированию и устройству лестниц
Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.
Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.
Общие требования
К ним относятся следующие пункты:
- Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
- Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
- По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.
- Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
- Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.
Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.
- На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
- Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.
Требования к ступеням
Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.
Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.
Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться
- Оптимальная высота ступени по стандартам – 15-20 см.
- У забежных ступеней узкая сторона должна быть не менее 10 см.
- Выступ (навес) ступени не должен быть более 3 см.
- Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
- Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.
Заключение
Высота ступеньки по ГОСТу – или какой смысл в нормативах Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.
Особенности и правила монтажа
Прежде чем речь пойдет о точной инструкции по монтажу балясин, рекомендуем ознакомиться с некоторыми особенностями монтажа этих изделий и непосредственно самих лестниц. Если все будет сделано правильно, то лестница будет полностью безопасной для использования.
- Поручни должны быть гладкими, без зазубрин и заноз.
Не допускается использование для строительства лестниц скользких материалов.
- Балясины можно не использовать, если имеется возможность крепления перил к стене.
Как минимум в двух точках на лестнице должны иметься опоры для перил – опираться просто на балясины они не могут.
- Перила и балясины должны спокойно выдерживать вес как минимум одного облокотившегося человека массой до 100 кг.
- Если используются балясины из дерева, то стоит выбирать те, которые сделаны из прочной древесины, не склонной к расколам во время крепежа.
Монтаж балясин к перилам
Основные этапы монтажа

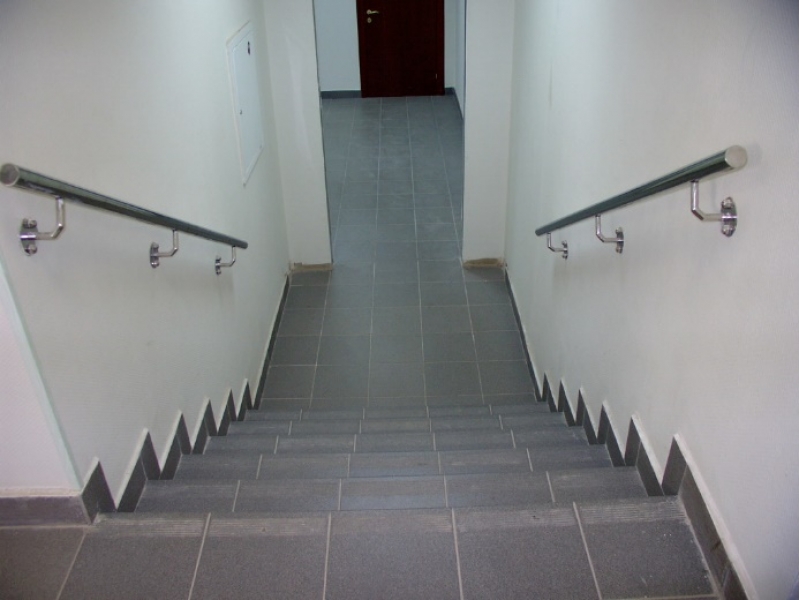

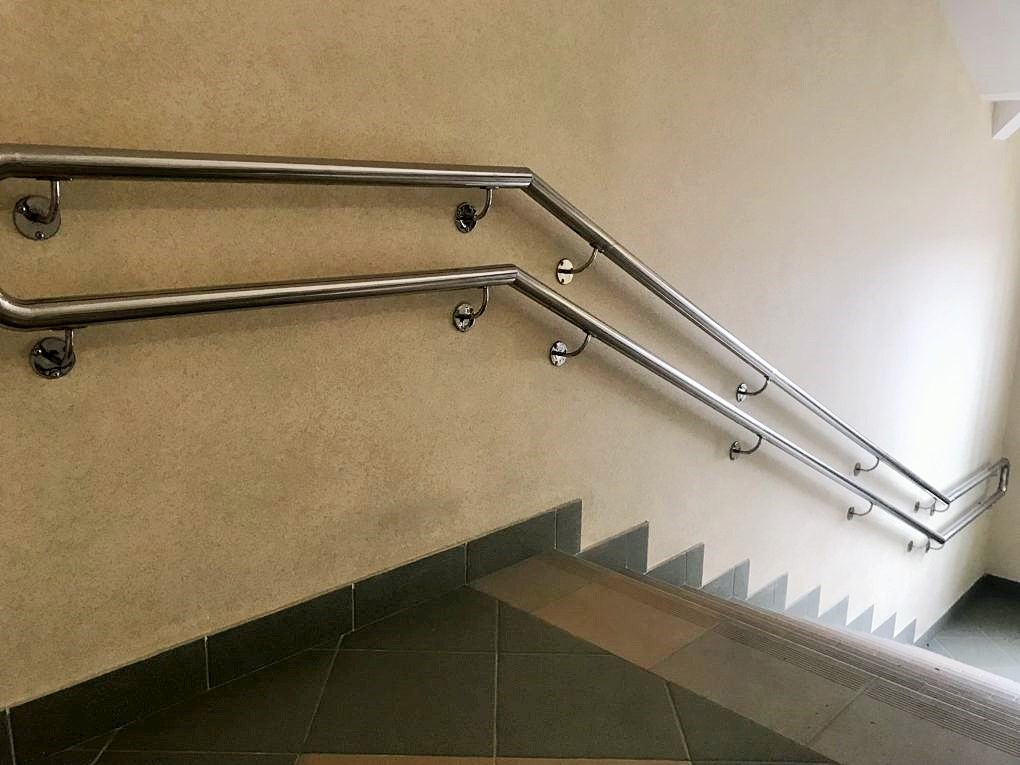

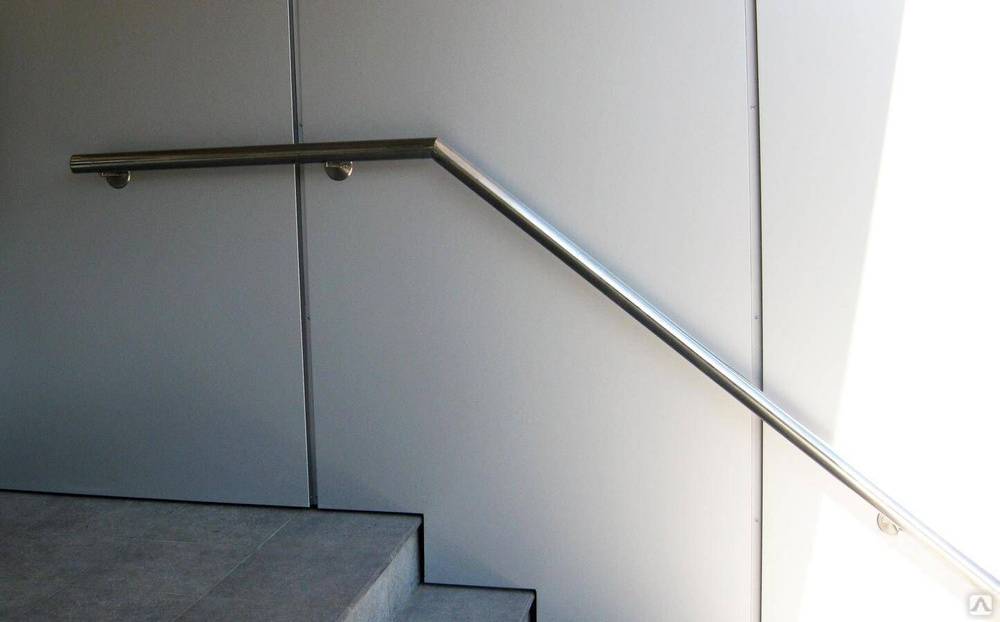

Пристенные поручни требуется монтировать в строгой последовательности:
- Разметка. На стене, куда планируется крепить конструкцию, несущие кронштейны, сначала делают тщательную разметку.
- Дополнительная проверка разметки.

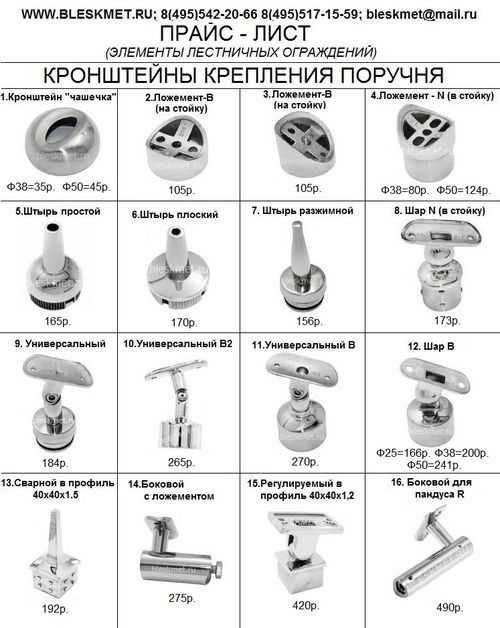

- Монтаж первого кронштейна – от выбранного способа крепления зависит место под его установку.
- Монтаж последнего кронштейна.
- Проверка соответствия деталей заранее подготовленному проекту.
- Монтаж промежуточных кронштейнов.
- Сборка и проверка на надежность.
Для работы обязательно потребуется рулетка, электрический перфоратор, маркер
Важно подготовить и средства индивидуальной защиты – очки, перчатки, респиратор
Этапы установки
Правила и порядок монтажа
Деревянные поручни используют часто, особенно внутри помещений. Лучше доверять их производство и установку профессионалам. Окончательный вариант при соблюдении всех правил станет настоящим украшением дома. Для улучшения внешнего вида элементов из дерева их дополнительно обрабатывают фрезерным станком.
Порядок установки:
Монтаж стоек по обеим сторонам 0 это основа конструкции.
На них крепится направляющая нить, а уже вдоль нее – поручни.
Подбирается расстояние, на котором будут располагаться балясины.
Монтаж балясин на саморезы и клей. Обязательно поддерживается угол в 90 градусов.
Поручень крепится к балясинам
Особое внимание уделяют стыковке элементов, особенно при наличии поворотов и изгибов.
Завершающая часть – ошкуривание, затем покрытие краской или лаком.

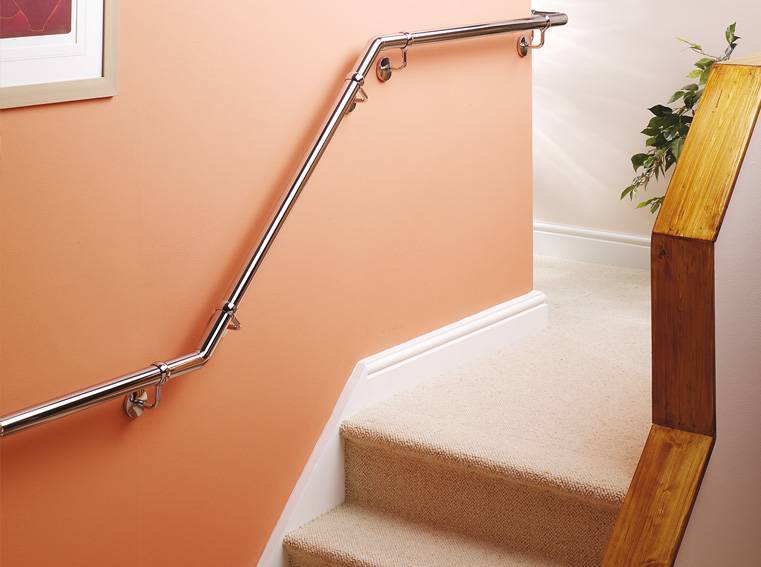

Настенные конструкции можно легко подобрать в цвет лестницы.
Поручни на изогнутых стенах

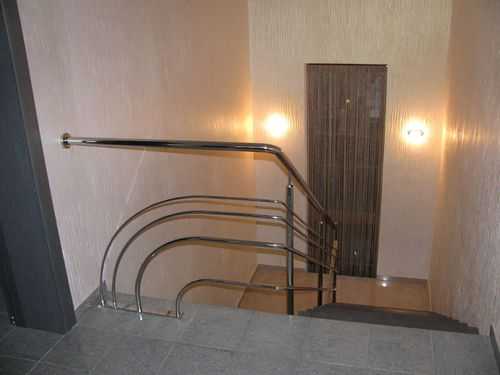

Алюминиевые перила монтируют также с небольшими отличиями:
- В ступеньках заранее готовят отверстия сверлом – под закрепление стоек. Пылесосом обязательно удаляют пыль.
- в отверстия наливают клеящий состав, потом ставят резьбовые шпильки.
- К шпильке гайкой крепится пластина и крепежный угол.
- Стойка приваривается к пластине – уровнем проверяют ровность.
- Поручень приваривается или присоединяется болтами.
- Швы затираются полировочной пастой.
Элементы лестничного ограждения
Поручни – верхняя горизонтальная или наклонная часть ограждения, предназначенная для опоры рукам. Могут быть выполнены как быстросборным методом, то есть винтовым соединением фрагментов, так и сварным, если речь идет о металлических перилах. Последний обеспечивает отсутствие соединительных швов, что не только эстетично выглядит, но и позволяет создать гладкую поверхность.
Заполнение – элементы, закрепленные между основными стойками: вертикальные, горизонтальные или криволинейно формы. Заполнение не несет функцию опоры, но предотвращает падение за пределы лестницы в случае соскальзывания ноги или других травмоопасных ситуаций.
Заполнение может быть разным:
- Сплошное – стеклянный или пластиковый экран, устанавливается в держатели на стойках. При этом следует помнить, что согласно СНиП 2.01.07-85 п. 3.11 панель должна выдерживать нагрузку до 30 кгс/м. По ГОСТ 25772-83 сплошное заполнение запрещается использовать в дошкольных и школьных учреждениях.
- Горизонтальное – ригели устанавливаются в горизонтальном положении.
- Это самое распространенное решение для общественных и жилых зданий. Строительные нормы разрешают как установку горизонтальных прутков сквозь стойки, так и приваривание к последним.
- Вертикальное – элементы, закрепленные в вертикальном положении. Такой вариант реализуется для лестничного ограждения в дошкольных учреждениях.
Мода в поручнях и перилах
Понятно, когда перила делаются по заказу, к ним и внимание мастеров особое: сделать поначалу холодный металл или тусклое дерево изящным, к которым душа лежит
С ростом количества загородных домов не только бизнесменов, но и среднего сословия россиян, переселяющихся из тесных квартир в собственные дома, появился новый модный шик. Он второй после архитектуры
Заказывая перила для лестницы в частном доме, хозяева все чаще обращают внимание на декоративные качества будущей конструкции
Изящность поручней и перил стала предметом разговоров и споров, у кого лучше они и из чего сделаны. Сайты пестрят сотнями фото перил для лестницы изумительных творений не только мастеров ковки, но и простых домашних столяров и кузнецов.
Основные характеристики
Перила представляют собой ограждения лестничных маршей
На них возлагаются две основные задачи: защита от падения во время перемещения по ступенькам, а также функция опоры, на которую можно облокотиться при подъеме, что особенно важно для пожилых людей. Очень часто понятие перил путают с поручнями, но на самом деле поручни являются лишь элементом перил, в комплектацию которых также входят:. — Балясины – основные стойки, к которым монтируется поручень
Зачастую на этот элемент возлагаются не только функции основной опоры, но и декоративные;
— Балясины – основные стойки, к которым монтируется поручень. Зачастую на этот элемент возлагаются не только функции основной опоры, но и декоративные;
— Заполнители – материалы, заполняющие промежутки между балясинами. Очень часто в современных минималистических интерьерах они попросту отсутствуют, так как в большинстве случаев служат украшением. Однако нужно понимать, что заполнитель обеспечивает больший уровень безопасности, особенно, если в доме есть маленькие дети.
Поручень может быть самостоятельным элементом, который крепится непосредственно к стене (например, если лестничный марш с двух сторон огражден стенами). В таком случае он выполняет функции перила. Существуют установленные законодательно нормы, согласно которым высота перил должна быть не менее 90 см, чтобы конструкция была безопасной. Заграждение может устанавливаться с одной стороны лестницы или обрамлять ее с двух боков. Нужно учитывать ширину ступенек – если она превышает 1,25 м, перила устанавливают по обе стороны.
Выбирая дизайн лестницы для дома, нужно учесть расстояние между опорами – оно должно быть таким, чтобы ребенок не мог просунуть голову, ведь такие случаи нередко имели место на лестничных проемах советских построек.
Как провести работу самостоятельно?
Алгоритм работы обычно стандартен. Чтобы исключить любые недостатки или проблемы, следует просто придерживаться его. Он предполагает под собой следующие этапы. Сначала доски чистят с помощью болгарки, на которой надета шлифовальная насадка. Главное, чтобы не оставались бугры.
Следующим шагом будет основание, которое сделано из фанеры. Для этого крепят фанеру по контуру. Ее ширина должна быть 42 мм. Она выполнена таким образом, чтобы могла полностью совпадать со всеми контурами и плоскостями лестницы. Затем сверху кладут газету и приклеивают ее малярной лентой. Такой слой поможет доскам не прилипать к фанерному слою, так как после окончания работы фанеру удаляют.
Теперь укладывают начальный слой досок. Их прихватывают струбцинами. Это делают по всему основанию, пока не покроется лестница. Доски нужно размещать как можно плотнее друг к другу. Чтобы сделать второй слой, доски нужно подрезать. Они должны перекрыть швы предыдущего слоя на 5 см. Затем их наклеивают.
Так как клей ПВА имеет свойство быстро высыхать, работу надо проводить быстро. Клей наносят кистью сразу на обе поверхности. Затем их плотно соединяют и фиксируют струбцинами. Скрепить дополнительно доски можно с помощью саморезов.
Деревянные перила, которые смотрятся интересно
Доски нужно крепко прижать, чтобы наружу выступил клей. Понадобится не менее 10 часов для каждого слоя, чтобы хорошо просушить будущую конструкцию. Теперь доски следует обрезать с помощью фрезы, а шлифовальным станком пройтись по стыкам. Для каждого слоя нужно провести такую работу.
Нужно помнить, что каждый слой деревянных досок обязательно следует обработать фрезеровальной машинкой. Для шаблона подойдет фанера, а также нижний слой обрезанных досок.
Теперь можно приступать к последнему шагу. Поручни обязательно обрабатывают со всех сторон с помощью фрезы, на которую надевают насадку под закругление. Это поможет сделать изделие с круглым сечением. Затем убирают основание из фанеры, а поручень, который собран своими руками, можно крепить.
Теперь следует переходить к косметическим работам. Они помогут обработать поручни идеально для дизайна комнаты. Сделать нужно следующее:
- шпаклюют таким цветом, который хорошо сочетается с тоном древесины;
- шлифуют наждачной бумагой;
- красят и вскрывают лаком.
Заключительным этапом работ по созданию перил становится непосредственно их крепление к стене.

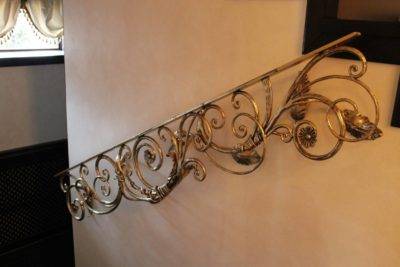

Кованые перила, расположенные возле стены
