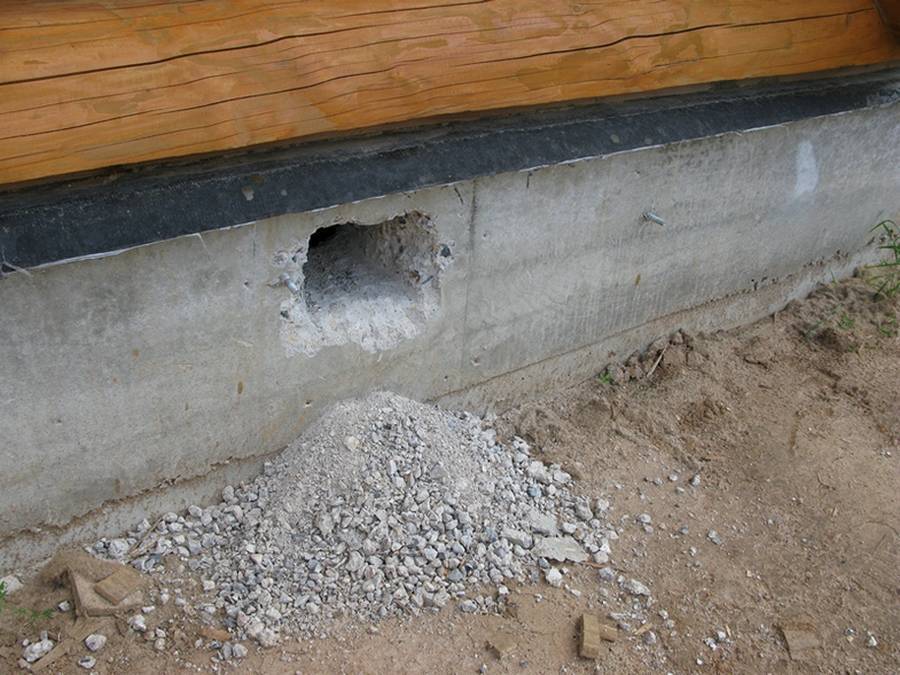

Как сделать продухи в готовом фундаменте
Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?
Есть несколько вариантов:
- Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
- Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.
https://youtube.com/watch?v=dQJ-xp6R0Ic
Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.
Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.
Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.
Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».
Важные рекомендации по сооружению продухов
Каким образом действовать?
Существует несколько способов по обустройству вентиляции, широко используемые на практике. Итак, ниже рассмотрим наиболее популярные варианты, среди которых можно выделить следующие:
Конструкция дома с вентиляцией фундамента
- Одно из наиболее рациональных решений заключается в том, чтобы были продуманы и заложены вентиляционные отверстия ещё в рамках проектировочного и строительного этапов. Если вы поступите именно так, то становится возможным проведение правильного и грамотного расчёта площади и количества вентиляционных отверстий. Таким образом, система будет запланирована заранее и в дальнейшем всё будет значительно проще.
- Нередко бывает и так, что при проведении этапа проектирования и постройки фундаментного основания не было выполнено обустройство вентиляционной системы. Однако из такой ситуации существует также выход. В данном случае вентиляция в фундаменте дома выполняется с помощью цокольного этажа. Последний возводится сразу же над фундаментом. Именно в стенах цокольного этажа можно и обустроить отверстия вентиляционной системы. Не смотря ни на что, данный вариант также весьма эффективен, пусть и не настолько, как предыдущий вариант.
- Рассмотрим ещё одно решение, которое также используется в современном строительстве. Оно заключается в обеспечении вентиляции через помещение первого этажа. Данный способ заключается в проделывании отверстий в полу данного этажа. Они в некотором смысле будут исполнять функции продуха. Подобного рода отверстия закрывают с помощью решёток. Размещать такие элементы вентиляционной системы лучше всего под шкафом, кроватью или другим предметом мебели. Объясняется это тем, что именно эти места характеризуются отсутствием регулярных перепадов давления.
Перед тем, как выбрать третий способ, следует помнить об одном немаловажном моменте. Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах
Используется он, в основном, в западных и заокеанских странах
Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью
Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью
Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью.
В качестве ещё одного варианта можно считать покрытие почвы с помощью полиэтиленового слоя. Его устанавливают нахлёстом, причём не менее пятнадцати сантиметров. В результате образуется замкнутое пространство, вокруг которого ставятся стены.
Планирование вентиляции
Что необходимо знать о создании продухов в ленточном фундаменте
Продухи создаются на этапе возведения фундамента. Сложность работ зависит от материала, из которого изготавливается ленточная конструкция. Каждому варианту присущи свои нюансы.
Бетонный фундамент

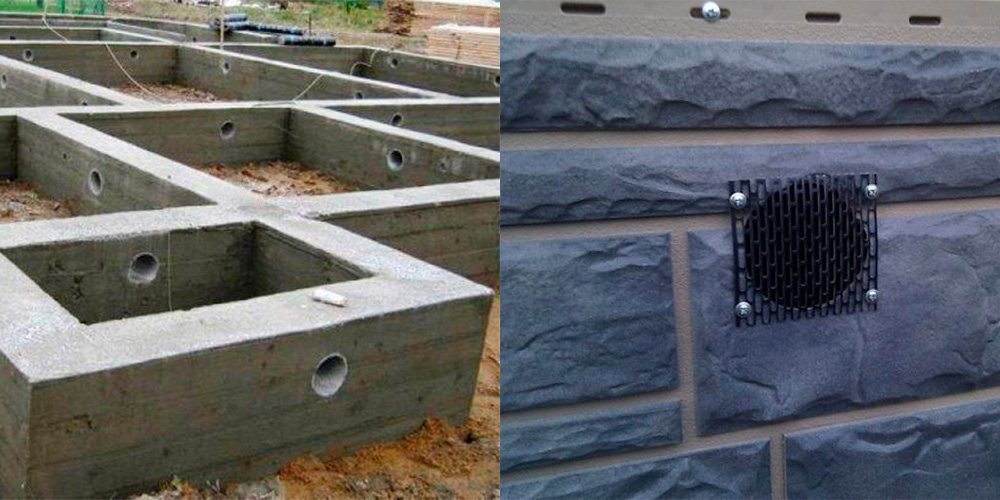

В бетонном фундаменте проще делать продухи круглой формы. Для их формирования используют пластиковые или асбестовые трубы, диаметр которых определяется согласно представленным выше правилам расчёта.
В армирующий каркас вставляют пластиковую трубу, скрепляют их между собой с помощью проволоки. Главное, чтобы полученные сборочные узлы (будущие продухи) были установлены в опалубку для заливки бетона в нужное место и в необходимом количестве.
Продухи в бетонном фундаменте Источник rekvartira.ru
Предварительно трубу наполняют песком, он защищает её от поломки. После застывания бетонного раствора песок удаляют, получается круглое сквозное отверстие в стене фундамента.
Иногда сквозные проёмы в бетоне делают с помощью деревянных чурок, которые устанавливают в опалубку перед заливкой раствора. Так делать нельзя! Деревянные элементы после застывания бетона вынуть очень трудно. Их приходится выбивать, прилагая достаточное усилие, при этом повреждается целостность самого фундамента.
Фундамент из кирпича или блоков
В таком фундаменте целесообразно сооружать продухи прямоугольной или квадратной формы.
При организации проёмов необходимо использовать арматурный каркас. Его стержни в фундаменте располагают по горизонтальной плоскости, в этом случае он служит опорой для верхних частей кладки.
Продухи в кирпиче Источник superarch.ru
В кирпичном фундаменте для получения продуха при укладке используют половину или часть кирпича, в результате образуется проём квадратной или прямоугольной формы.

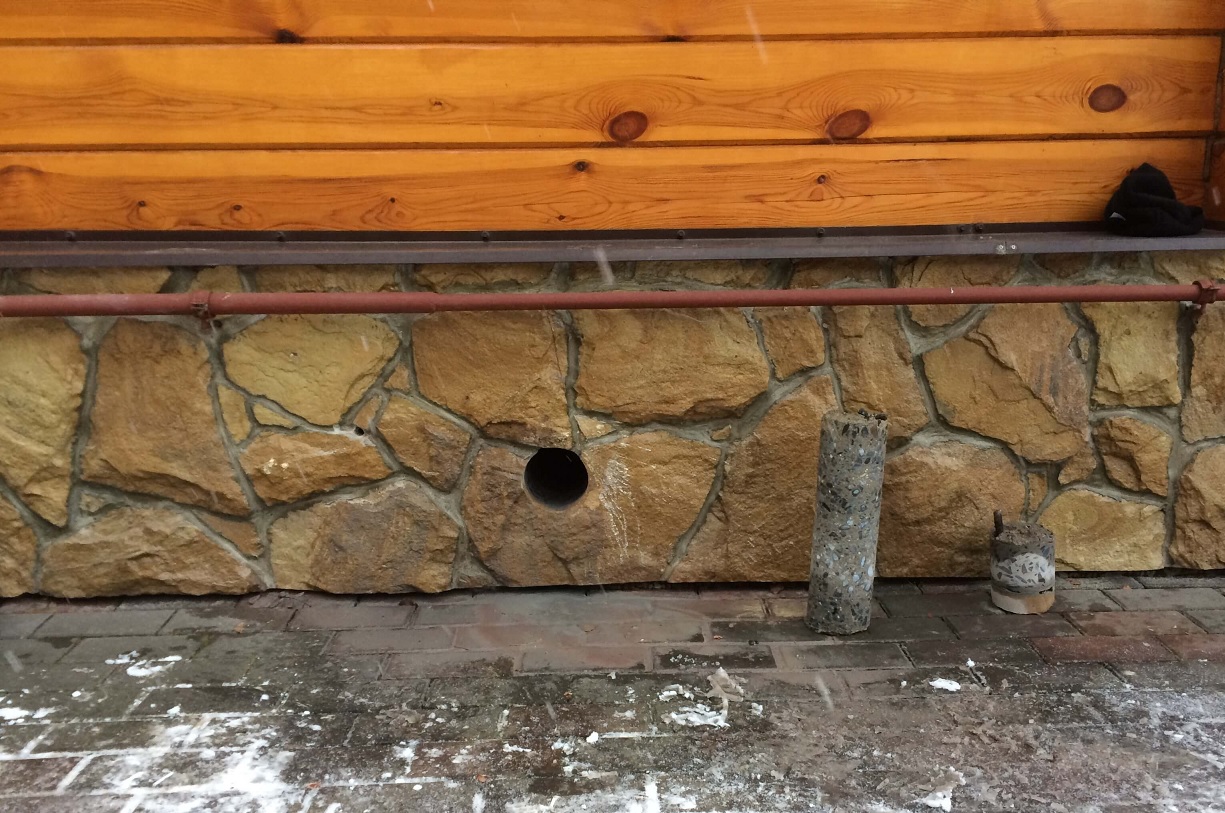

Сложно ли сделать продух в готовом фундаменте
Иногда возникают ситуации, когда на этапе возведения фундамента не сделали продух. В этом случае его формируют в уже готовой конструкции.
Главная сложность вопроса – наличие специализированного инструмента, ведь для организации отверстия потребуется алмазное бурение. Если необходимого инструмента нет, а стоимость его достаточно высокая, лучше обратиться к профессионалам – это позволит не только сэкономить на покупке, но и обеспечить более качественное выполнение работ.
Устройство продухов в фундаменте
Конструкция приточно-вытяжных отверстий – продухов – чрезвычайно проста: по сути, это просто канал, обустроенный с толще цокольной части фундамента. Однако, несмотря на простоту конструкции, к устройству продуха нужно отнестись со всей серьезностью, ведь от этого элемента зависит «здоровье» всей цокольной части строения.
Поэтому, обустраивая продухи в фундаменте, следует обратить внимание на следующие параметры:
- Месторасположение канала.
- Габариты продуха.
- Систему запора сечения продуха.
От первого параметра – месторасположения канала – зависит работоспособность системы вентиляции. Наибольший эффект демонстрирует вариант со сквозными продухами, когда оси каналов, пробитых в противоположных стенках, располагаются на одной линии. В этом случае вентиляция фундамента дома «работает» на основе естественной циркуляции воздушного потока, продувающего цоколь.
Второй параметр – габариты продуха – влияет на эффективность работы приточно-вытяжной системы. Ведь именно размеры продухов влияют на объемы воздуха, прокачиваемого сквозь каналы. А чем больше объемы, тем меньше влаги остается в цокольном пространстве основания. К тому же, существует четкая взаимосвязь между габаритами приточного и вытяжного канала, а так же самой возможностью естественного воздухообмена. И при недостаточных размерах система будет не просто неэффективной.
То есть, у фундамента с цоколем на 400 м2 должны быть продухи площадью в 1 м2. Причем, по соответствующим СНиП, минимальная площадь одного продуха не может быть меньше 0,05 м2.
Третий параметр – тип запорной системы продуха, не влияет ни на работоспособность, ни на эффективность вентиляции. От эффективности запорного узла зависит совершено иной параметр фундамента – его теплостойкость. Нужны ли продухи в фундаменте зимой – разумеется, нет. Поэтому для сохранения коэффициента теплостойкости цокольной части жилища, в холодное время года, все продухи следует надежно закупоривать.
Механический запор для продуха обустраивают по той же схеме, что и затвор приточно-вытяжного клапана домашней вентиляции. Ну а лишенные запора каналы можно заделать монтажной пеной или закупорить пробкой из ветоши.
Выполнение строительных работ
Сделать правильно фундаментные отдушины можно, соблюдая следующие правила:
- когда монтаж продух завершен, они закрываются решетками для предотвращения попадания в здание грызунов и мелких бродячих животных;
- оптимальным временем устройства вентиляционных отверстий в фундаменте является его строительство. Если требуется установить продухи в действующем основании, используется точный инструмент (например, алмазное сверло). Таким сверлом можно аккуратно проделать отверстия даже сквозь арматурный каркас. Самое главное – выбрать сверло с диаметром требуемых отдушин.
Перед началом монтажа отдушин необходимо тщательно просчитать их количество, диаметр и нарисовать схему расположения. Производится установка вентиляционных отверстий в период армирования основания, для чего в сетку арматуры помещают асбестоцементные трубы сечения 150 мм.
Внешний вид вентиляционных отверстий
Установка продух производится сразу по всему периметру дома .
Очень важный нюанс: когда фундамент будет бетонироваться, в отверстия вентиляции необходимо насыпать грунт для исключения их засорения.
Трубы фиксируются в армирующем поясе основания проволокой. Монтаж продух особенно актуален под инженерными коммуникациями для исключения выпадения конденсата или увеличения уровня влажности материала.
Когда бетон отвердеет, опалубка демонтируется и отверстия продух очищают от грунта. На этом этапе устанавливаются металлические решетки защиты подвалов от непрошеных вредителей.
Назначение
Непосредственно для самой толщины фундамента, утопленной в грунт, вентиляционной необходимости нет. Однако на этапе строительства в нем закладываются аналогичные продухам гильзы или отверстия, предназначенные для инженерных коммуникаций: канализации, подвода воды.
Конкретно продухи делаются именно в верхней его части, называемой цоколем. Он представляет собой более тонкую часть фундамента, возвышающуюся над землей на 50–70 см. У деревянного дома роль цоколя выполняет завалинка либо забирка.
Завалинка — это насыпь песка или шлака под домом, закрепленная деревянной обшивкой, забирка же сама делается из досок либо бревен. Они служат для утепления подпольного пространства и предотвращения попадания в него пыли, листьев, влаги из дождя или снега.
Чем закрыть отдушины в фундаменте на зиму
Как известно, любое здание, в котором перекрытие пола находится на расстоянии от грунта, нуждается в вентиляции подпольного пространства. В данном обзоре мы рассмотрим основные требования к системе вентиляции. Многих интересует вопрос, чем закрыть продухи в цоколе на зиму и стоит ли это делать вообще – этот нюанс также будет разъяснен.
Не стоит недооценивать важность продуха и его пользу для конструкций
Основные правила устройства вентиляции цоколя
Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).
Требования к размерам и конфигурации отверстий
Строительные правила и нормы не регламентируют, какой должна быть форма окошек, поэтому все зависит от фантазии хозяев.
Но если вы делаете систему своими руками, то проще всего делать отверстия следующим образом:
- Вкладыванием при заливке цоколя конструкции из четырех дощечек. Тогда у вас получатся окошки квадратной формы.
- Но есть и более простой способ: берется пластиковая канализационная труба диаметром 110 мм, и от нее отрезается кусок, соответствующий толщине фундамента. В итоге получается идеально ровное отверстие круглой формы.
- При укладке цоколя из кирпича окошки устраиваются в процессе кладки, а если конструкция возводится из фундаментных блоков – в них прорезаются или выбиваются отверстия. Для этого можно использовать специальные коронки по бетону.
Теперь о количестве отверстий – в подавляющем большинстве строений их недостаточно, поэтому вентиляция не может проходить должным образом. Например, в среднем доме площадью около 100 м2 обычно делается 8 отверстий – по 2 с каждой стороны. А должно быть не менее 25 окошек диаметром 110 мм.
Одного отверстия на две стены слишком мало для вентиляции
СНиП «Жилые здания» регламентирует следующие условия: в наружных стенах подпольных систем, не имеющих принудительной системы вентиляции, и в наружных стенах цокольных этажей должны быть предусмотрены вентиляционные отверстия, площадь которых должна составлять 1/400 общей площади подполья.
Причем продухи должны быть расположены равномерно и размер каждого из них не должен составлять менее м2. То есть, инструкция по расчету очень проста: площадь первого этажа делится на цифру 400, получившееся значение – общий размер всех продухов на наружных стенах в квадратных метрах.
Требования к расположению окошек в конструкции
Как отмечалось выше, строительные нормы регламентируют минимальную суммарную площадь продухов в наружных стенах дома.
В плане расположения можно выделить несколько основных факторов:
Окошки должны располагаться равномерно по всем стенам, то есть при площади в 100 м2 квадратного дома на каждой стороне будет располагаться 6 отверстий диаметром 110 мм.
То есть, в среднем один продух на полтора метра цоколя. Такое расположение является максимально правильным и соответствует всем требованиям.
Еще один важный нюанс – окошки на противоположных стенах должны располагаться друг напротив друга. Это необходимо для наилучшего сквозняка и выветривания излишней влаги
Количество конечно немаловажно, но не забывайте и про правильное расположение. Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать
Даже если на наружных стенах все хорошо, воздух не будет циркулировать
Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать
В подполье будет много мертвых зон, сырость из которых может проникнуть в дом, а в дальнейшем может образоваться плесень и даже грибок.
Еще один важный вопрос – высота расположения продухов. Как таковых, конкретных требований на этот счет нет, но следует устраивать их на максимальном удалении от земли – в верхней части цоколя. Это гарантирует высокое качество проветривания, кроме того, зимой меньше вероятность занесения окошек снегом.
Итак, подытожим все вышесказанное: только достаточное количество отверстий, расположенных на одной линии в верхней части цоколя является гарантией качественной вентиляции.
Совет! Не забывайте зимой расчищать места расположения окошек от снега, так как в весенний период внутрь конструкции попадут талые воды, что очень нежелательно.
Гораздо проще сделать продухи сразу, цена работ по проделыванию отверстий очень высока
Как сделать
Размеры продухов их размещение и численности
Чем закрыть продухи в фундаменте на зиму?
Вентиляция фундамента бани – важность устройства и технология выполнения работ
Важность устройства вентиляции
Многие задаются вопросом – зачем нужна вентиляция, к примеру, в парно́м отделении. Ведь она будет способствовать вытягиванию прогретого воздуха, а значит – топить придется усерднее. Но подобное представление действительности изначально является неверным. Вентиляция требуется, прежде всего, для возможности быстрого избавления от переизбытка влаги и поступления внутрь замкнутого помещения потоков свежего воздуха. В противном случае начнутся процессы гниения, появится грибок и неприятный запах плесени, а общая атмосфера в моечной и парилке из бодрящей превратится в угнетающую.
Важным моментом в устройстве вентиляционной системы является обеспечение качественной просушки пола, который во время банной процедуры постоянно находится под воздействием воды.
Проще всего будет обеспечить технологические требования к вентиляции, пользуясь чертежом. В этом случае ни одна деталь не окажется упущенной. Следует помнить о том, что система воздухообмена для бани должна закладываться еще на стадии возведения фундамента, а не после монтажа стен. Только грамотный подход к работе поможет избежать дальнейших проблем, способных привести к полному отказу от приятных банных процедур.
Как устроена вентиляция
Расположение и количество вентиляционных отверстий в фундаменте зависит от нескольких факторов:
- господствующего направления ветров – определяется по табличным данным или векторным диаграммам, именуемым розами ветров;
- площади бани;
- наличия естественных или искусственных преград, затрудняющих природную циркуляцию воздушных потоков;
- местоположения ближайших водоемов, способных стать причиной подтопления фундамента бани.
Как правило, вентиляция подпольного пространства обеспечивается посредством нескольких отверстий, расположенных в нижней части цоколя. Для этого в теле фундамента, возвышающегося над планировочным уровнем земли, закладываются отрезки труб диаметром не менее 110мм. В цоколе могут делаться и прямоугольные проемы соответствующего размера. Если отверстия получатся больше, отчаиваться не стоит, их всегда можно будет прикрыть функциональными заглушками.
Специалисты рекомендуют при определении мест установки труб не забывать о «мертвых» зонах. Они обычно находятся в углах строения, с внутренней стороны фундамента. Сюда могут не поступать потоки воздуха, а потому – здесь часто скапливается влага. Расположение вентиляционных отверстий ближе к торцевой стене позволит избежать неприятной ситуации.
В низинах и местах, где затруднен естественный приток воздуха, чаще всего требуется принудительная вентиляция фундамента или устройство отверстий по всему периметру бани. Решение зависит от рельефа местности, плотности застройки участка и вероятности подтопления.
Технология выполнения работ
Процесс устройства вентиляции для фундамента бани достаточно прост. Отрезки труб закладываются на этапе армирования монолитной конструкции или параллельно с монтажом блочных элементов. Уровень нижней отметки вентиляционной отдушины должен возвышаться над отмосткой примерно на 10-15см.
Трубы обрезают таким образом, чтобы их концы с обеих сторон выступали за пределы фундаментной ленты. В дальнейшем их подравнивают. Но опытные мастера предпочитают кроить трубы, придерживаясь четких размеров.
Укладывать полые отрезки следует строго перпендикулярно основному направлению ленты, чтобы потоки воздуха проходили свободно, не создавая ненужных завихрений.
Для организации вентиляции чаще всего используются асбестовые или плотные пластиковые трубы. Их надежно фиксируют в отведенных местах к каркасу или анкерам посредством вязальной проволоки. Чтобы стенки трубы не деформировались и не засорялись в процессе возведения фундамента, ее полость предварительно заполняют песком, который впоследствии удаляют. Таким образом обеспечивается полноценная проходная способность вентиляционного отверстия.
Причины высокой влажности при наличии вентиляции
Иногда случается такое, что продухи сделаны, но в помещении подвала все равно наблюдается повышенный уровень влажности. Почему вентиляция не справляется? Есть несколько оснований:
- Нарушено равновесие соотношения температуры и влажности. Так в летний период, согласно законам физики, теплый воздух стремится в прохладное помещение. Перепад температуры способствует оседанию конденсата: на внутренних стенках подвала появляются капельки воды. Зима также не меняет положения дел. Это говорит о недостаточности объема воздушного потока. То есть, что суммарная площадь продухов не может обеспечить должный воздухообмен, и влага попросту не успевает выветриваться.
- Может наблюдаться сезонное повышения влажности воздуха в цоколе: весной и осенью. Оно может быть вызвано подъемом уровня грунтовых вод. Если это повторяется регулярно, стоит задуматься об оборудовании дополнительно системы принудительной вентиляции на это период.
- Так как продухи зачастую выводятся в основании ленточного фундамента немного выше или в уровень с почвой, то во время обильных дождей потоки воды могут попросту протекать в отверстия.
Для устранения всех возможных причин, влияющих на спад эффективности вентилирования подвала, нужно правильно рассчитать и организовать циркуляцию воздуха.
Закрывать продухи на зиму или нет
Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.
Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт. Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.
Заключение
Чтобы деревянный дом прослужил не одно десятилетие, не требуя капитального ремонта, важно сделать вентиляцию пространства под полом, запроектировав ее на этапе подготовки чертежей фундаментного основания. Количество и расположение отверстий зависит от размеров и конфигурации постройки
Нельзя забывать об отверстиях во внутренних перемычках фундаментного основания ленточного типа
Количество и расположение отверстий зависит от размеров и конфигурации постройки. Нельзя забывать об отверстиях во внутренних перемычках фундаментного основания ленточного типа.
