Как построить каркасный дачный дом 6*6 метра

Порядок строительства каркасного дома 6х6

Возведение фундамента

В зависимости от болотистости почвы, выбранного проекта дома 6х6 м, стоит подбирать тот или иной вид фундамента:

1. столбчатый — подойдет для одноэтажного каркасного дома на не проблемной почве;
2. ленточный и свайно-ростверковый — для многоэтажного строительства или проекта дома с мансардой.

Столбчатый фундамент с нижней обвязкой. Рекомендуется дать высохнуть залитому фундаменту — 2-3 недели в летний период или несколько месяцев в осенне-зимний, предварительно накрыв фундамент каркасного дома 6х6 полиэтиленом. Глубина залегания фундамента будет зависеть от климатических характеристик, болотистости почвы, этажности строительства или наличия мансарды из каркаса, будущей нагрузки на пол и фундамент.

Гидроизоляция фундамента

С помощью жидкого битума и рубероида и установка первого венца, на который будут крепиться стойки опоры. Грамотно подобранный материал не позволит сгнить венцам обвязки и предотвратит трещины фундамента.

Установка обвязки и утепление пола

По проекту дома 6 на 6 м устанавливаются с соответствующим шагом доски обвязки будущего дома. Закладывается выбранный утеплитель — экономичный пенопласт или пожаростойкая эковата. Поверх утеплителя стелится пол каркасного дома, из досок или фанеры.

Пирог стены каркасной постройки.

Установка стоек и стен

Длина стоек будет зависеть от высоты помещения, этажности и наличия мансарды по проекту каркасного дома. Оптимальная величина потолков в комнате — 2,5 м. Стены каркасного дома устанавливаются либо из плит ОСП, либо готовыми модулями с элементами утепления и отделки.

Установка перекрытий

При возведении второго этажа или мансарды, требуется дополнительное утепление и укрепление потолка первого этажа. Возведение дополнительных перекрытий или их утолщение, чтобы дом выдержал повышенную нагрузку.

Монтаж кровли каркасного дома 6х6

Установка стоек и стропил зависит от выбранного варианта крыши — двухскатной или сложно-скатной. Если мансарда будет жилой, необходимо и ее дополнительное утепление. Выбор материала для крыши целиком и полностью зависит от финансовых возможностей заказчика. Может быть предусмотрен как недорогой вариант, так и материал, соответствующий оригинальному проекту будущего каркасника. Фото домов 6х6 в интернете покажет все разнообразие не только кровельных материалов, но и всевозможных проектов по устройству крыши.

Базальтовая вата в утеплении.

Общее утепление и наружная обшивка

Внутреннее утепление в доме из каркаса 6 на 6 проводят с помощью выбранного утеплителя — минеральной ваты, пенопласта или эковата, с обязательным монтажом слоя влаго и парозащитного материала.

Внутренняя и внешняя отделка

Может так же проводиться — по заранее утвержденному проекту. Чаще — самостоятельный выбор отделочных материалов проводится в соответствии с индивидуальными вкусами и средствами владельцев.

Выбор пиломатериала

Выбор ограничивался скудным предложением сухого, но не пилёного леса либо пилёного, но сырого. После раздумий и расчётов были выбраны сосновые доски 50х150 для затяжки стропил, выгонки стен и фронтонов, 50х200 – для настилки полов и стропил, 25х150 – для укосин и обрешётки.

Внимательный осмотр показал наличие сучков, неровностей по толщине и ширине, поэтому следовало внимательно относиться к выбору доски для сооружения каркаса: недочёты древесины могли привести к снижению надёжности конструкции. Для расчёта прочности конструкции и оформления проёмов была использована книга Advanced Wall Framing.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см. Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Пошаговая инструкция по возведению каркасных домов своими руками

Разберем поэтапно, каким образом собираются дома такого плана:

• Пошаговая инструкция по сборке каркасного дома предусматривает сначала обустройство фундамента. Существуют чертежи и проекты, в которых по тем или иным причинам, предусматривается ленточный тип основания.

  Как правило, основание закладывается на глубину в 400 миллиметров и выполняется шириной в 300 миллиметров. Инструкция по строительству своими руками предполагает по окончании строительства фундамента изолировать его с помощью рубероида;

• После этого производится монтаж первого венца. В качестве закладного венца используют брус шести метров длиной, сечением 150 х 100. До установки материалы должны быть обработаны специальными антисептическими составами. В качестве древесины для первых венцов используют лиственницу, которая обладает отличными прочностными характеристиками;

• Монтаж каркаса для пола. В качестве лагов могут использоваться как брус, так и доски, которые следует обработать антисептическим составом. Обычно несущие элементы пола располагаются через полметра;
• Далее, необходимо смонтировать вертикальные элементы каркаса дома, которые крепятся к закладному венцу, а сверху соединяются обвязкой;
• После того как каркас будущего одноэтажного дома или дома с мансардой собран, приступают к монтажу крыши дома;
• В самом конце остается обшить каркас, предварительно заложив в него все изоляционные материалы, и произвести внешнюю отделку. После этих работ одноэтажный или двухэтажный дом готов к заселению.

Вентиляция

Вентиляция каркасного дома должна быть четко определенна и продумана еще на этапе проектирования. При правильном выполнении вентиляции, в доме будет обеспечен оптимальный микроклимат.

Вентиляция может быть:

• Естественной (форточки, окна вентиляционные трубы);
• Искусственная с установленным вентилятором (например, кухонная вытяжка);
• Комбинированная, когда используются оба вида вентиляции;
• Совмещенная с воздушной системой отопления. Вентиляция просто необходима на кухне и туалете. При этом благодаря особой конструкции дома, все элементы вентиляции можно скрыть за стенами.

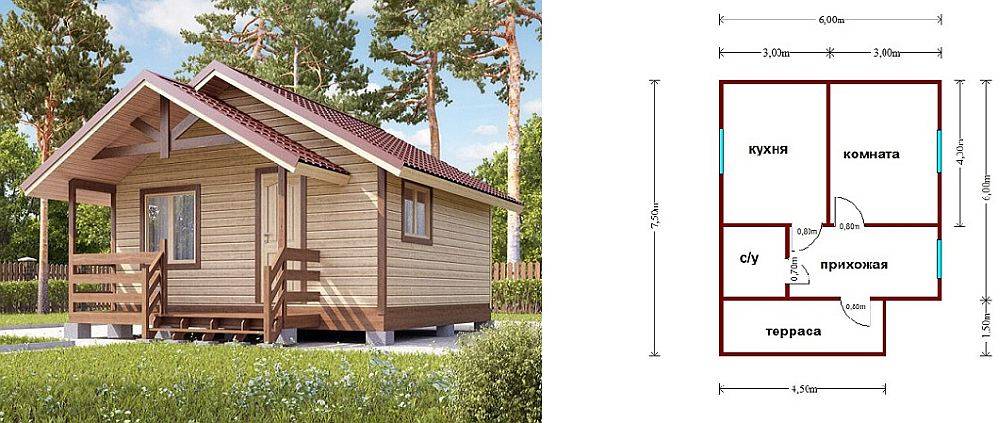

Проект каркасного дома

Технология каркасного строительства домов — современная, экономичная, несложная — заслуженно завоевала популярность в Москве. Существует несколько способов возведения таких домов, и один из них — каркасно-рамочный — заключается в сборке каркаса прямо на площадке. Этот метод подходит для воплощения любого дизайн-проекта.

А его простота позволяет обходиться своими силами, не привлекать специалистов-строителей и тяжёлую строительную технику. В статье подробно описывается пошаговая инструкция по сбору своими руками каркасного дома размером 6х6.

Планируя возведение частного малоэтажного жилья в Москве своими руками, можно принимать за основу среднее время постройки дома по каркасной технологии. Оно составляет максимум 2 месяца. Можно возвести не только жилой дом, но и гараж, баню и любые другие виды строений. Соблюдая все пункты инструкции, можно добиться отличной шумо-, звуко- и теплоизоляции.

Считается, что строительство своими руками всегда требует расходов на 10-20% процентов больше запланированной суммы. Но, даже если учитывать этот факт, каркасное строение потребует гораздо меньше затрат, чем кирпичное или блочное здание. А сведённые к минимуму теплопотери помогут сэкономить на коммунальных платежах.

В проектной организации или у частных дизайнеров можно выбрать готовый стандартный проект каркасного жилища (одноэтажного 6х6, двухэтажного, с мансардой, с гаражом) или заказать индивидуальный вариант.

Преимущество распространённого проекта 6х6 очевидно, ведь стандартная длина доски как раз составляет 6 м. Процесс строительства, не осложнённый дополнительными проблемами по поиску нестандартных материалов, пойдёт гораздо быстрее.

Что такое ригель?

Специалисты могут дать исчерпывающий ответ, что такое ригель и почему без него невозможно построить ни один значительный объект в любом сегменте современного строительства. По сути, это мощная опорная балка с одной или двумя полками, укладываемая горизонтально и связывающая между собой вертикальные несущие балки. На полки опираются торцами бетонные плиты межэтажных перекрытий, а вся масса плит предается на вертикальные несущие балки и через них на монолитный ригель, обвязывающий фундамент по периметру.

Ригель Кроме железобетона в строительстве могут изготавливаться ригеля из металла в форме одно-, двутавровых балок, которые используются в металлокаркасных сооружениях, а также из деревянных брусьев с врубами — для перекрытия пола и потолка досками в частном домостроении. Применение в строительстве металла и дерева — это частность, а массово в многоэтажном жилом домостроении, в коммерческих и промышленных проектах используется ригель бетонный, как элемент, входящий в набор железобетонных конструкций, без которых не может обходиться строительная отрасль.

Ригель При строительстве каркасных домов, крупных инженерных сооружений, малоэтажных строений каждая деталь конструкции имеет жизненно важное значение, а тем более ригель, который принимает на себя все основные нагрузки. Поэтому бетонный ригель производится по ГОСТу в заводских условиях, в жестких геометрически правильных формах с обязательным армированием каркасами, для которых используется стальная арматура А10

Ригель Химические предприятия сегодня разрабатывают различные присадки и пластификаторы для улучшения характеристик, обеспечивающих усиление ригеля. Лучшие наработки химиков пришли на заводы ЖБИ и теперь в рабочие смеси добавляются специальные пластификаторы, которые повышают пластичность смеси при заливке и делают железобетонные изделия, в том числе ригеля, влагоустойчивыми и морозостойкими.

Соответственно, крупные производители ЖБИ плотно сотрудничают с производителями строительной химии, в частности — изготовителями суперпластификаторов и добавок в бетон, выбирая стабильные компании, способные производить и поставлять большие объемы добавок. Одним из таких постоянных партнёров для многих заводов ЖБИ в РФ стала компания GOODHIM, имеющая собственную химическую лабораторию и развернутую сеть контактов с поставщиками химических компонентов высокого качества.

Ригель Неуклонное следование требованиям ГОСТа, новые технологии производства ЖБИ и использование только высококачественного сырья, позволяет производить различные типы ригелей экстремально большой длины и способных выдерживать сверхвысокие нагрузки при эксплуатации многоэтажных зданий, мостов, эстакад и других монументальных строений.

Коммуникации и отопление

Об отоплении, водопроводе, вентиляции, канализации и электрике необходимо задуматься еще на этапе проектирования дома.

Стоимость водоснабжения и канализации зависит от места расположения источника воды и слива. При условии, что это все находится поблизости, стоимость системы водоснабжения, куда входят трубы (пенопропилен) и вся запланированная сантехника, будет не менее 30 000, на услуги мастера уйдет около 18 000 рублей.

Затраты на монтаж системы отопления зависят от вида топлива и могут превысить стоимость всего дома. Самый дорогой вариант – газ, так как для его проведения необходима установка дорогостоящего оборудования.

Затраты на электрическое отопление составят 357 руб. за 1 м². Но сама электроэнергия стоит дорого. Если установить газовый котел с водяной системой отопления, то монтаж оборудования в доме 6х6 обойдется в 77 000. Бригаде мастеров по установке и пуску оборудования придется заплатить 60 000 рублей.

Вариант, проверенный временем, – печное отопление. Работа хорошего мастера-печника обойдется в 200 тыс. руб.

Затраты на систему энергоснабжения составят 300-600 руб. за 1 м². Электросеть, устанавливаемая в доме 6х6 м, будет стоить 15 000, электрик за свои услуги возьмет около 9 000 руб.

Каркас пола

Следующий этап пошаговой инструкции — конструирование каркаса пола.

1. Для того, чтобы древесина не пропитывалась влагой от бетонного основания, необходима гидроизоляция. Покройте основание битумной мастикой или гидроизолом.
2. По периметру фундамента зафиксируйте доски (лежни) из хорошо просушенной древесины.
3. Между ними положите доски обвязки способом на ребро через каждые 40-50 см.
4. К этим доскам прикрепите лаги — доски, равномерно передающие нагрузку на фундамент.
5. Заложите листы утепления (например, плиты пенополистирола).
6. Затем поверх утеплителя положите черновой деревянный пол и вразбежку закройте его листами фанеры.

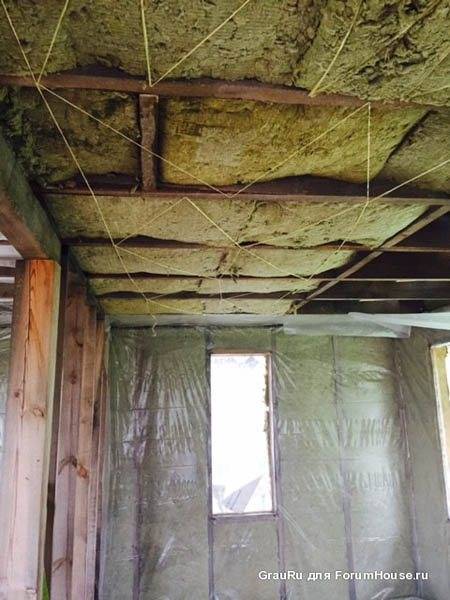

Утепление

Утепление было выбрано исходя из оптимального соотношения цена-качество. Более всего такому критерию соответствовали Роквул Лайт Баттс Скандик (60х80 см), Скандик XL (60х120 см) для внутренних помещений и Технолайт для внешнего утепления. Толщина плит выбиралась 100 и 50 мм, чтобы максимально закрыть все проёмы в стенах и перекрытиях. Наиболее подходящий шаг между элементами каркаса для укладки Роквула – 57-58 см. Чтобы утеплитель держался в потолочном проёме, использовались фанерные листы. Обрешётка для внешнего утепления делалась с шагом 59 см. После укладки Технолайт поверх была натянута мембрана Tyvek. Для утепления окон использовался пенопласт.

утеплитель Роквул Лайт Баттс Скандик

утепление пола

внутреннее утепление

внешнее утепление

ветрозащитная мембрана

Минусы каркасных построек

• Частые проблемы с утеплителем — порча или износ, из-за поселения насекомых или грызунов, сложности решаются с помощью специальной обработки.
• Низкая шумоизоляция при неправильном монтаже систем вентиляции.
• Минусы домов-каркасников — высокая пожароопасность при использовании дерева и легковоспламеняющихся утеплителей.
• Не долговечность конструкции, небольшой срок эксплуатации.
• Относительная устойчивость конструкции — излишние вибрации, как например от стиральной машины, могут нарушить устойчивый баланс.

Свести риски к минимуму поможет правильный подбор качественных строительных материалов и грамотная противопожарная обработка.

На заметкуОчень часто к минусам домов из каркаса относят холод и продуваемость в зимний период, поэтому стоит заложить в проект утепление внешнего фасада с помощью кирпича или каменных панелей, это позволит сохранить тепло и быстро прогреваться дому.

Работы по подготовке места и процесс разметки

Начинать следует с подготовки площадки, чтобы облегчить дальнейшие работы и добиться максимально качественной разметки. Участок для застройки должен быть на 1-2 м шире самого сооружения. В список подготовительных работ входит: удаление кустов, травы, деревьев и других мешающих предметов.

Делается разметка фундамента на подготовленной площадке

Разметка фундамента начинается с обозначения углов строения. Для этого в землю вбиваются колья, которые представляют собой бруски 50х50 мм с заостренным краем снизу. Верхняя часть столбиков должна находиться на нулевой отметке. Прямой угол обычно проверяется равенством двух диагоналей.

Демонстрируется схема сборки основных элементов обноски

Сборка щитового каркаса своими руками

строительство каркасного дома

Такой щитовой каркас довольно просто собрать 2 человекам! Он имеет легкую конструкцию, которая просто устанавливается по инструкции. Если собирать каркас с компанией друзей, то процесс монтажа всех элементов одноэтажного щитового дома не займет более 30 дней, с учетом того, что фундамент был обустроен заранее.

Стоит поговорить о сроке эксплуатации. Щитовые строения с подобным каркасом можно эксплуатировать от тридцати до пятидесяти лет, способ строительства подойдет абсолютно любому человеку и любой семье. Технология имеет много преимуществ: низкая цена, легкость в построении, уют, презентабельность. Каркасный щитовой дом 6х6 очень легко сделать уютным, удовлетворяющим желаниям всех членов семьи.

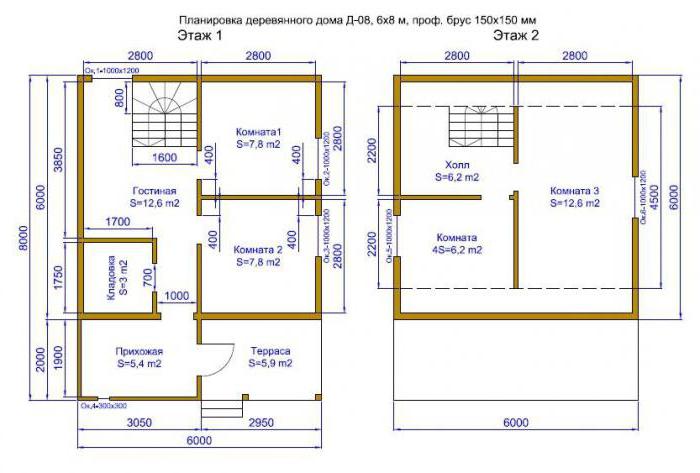

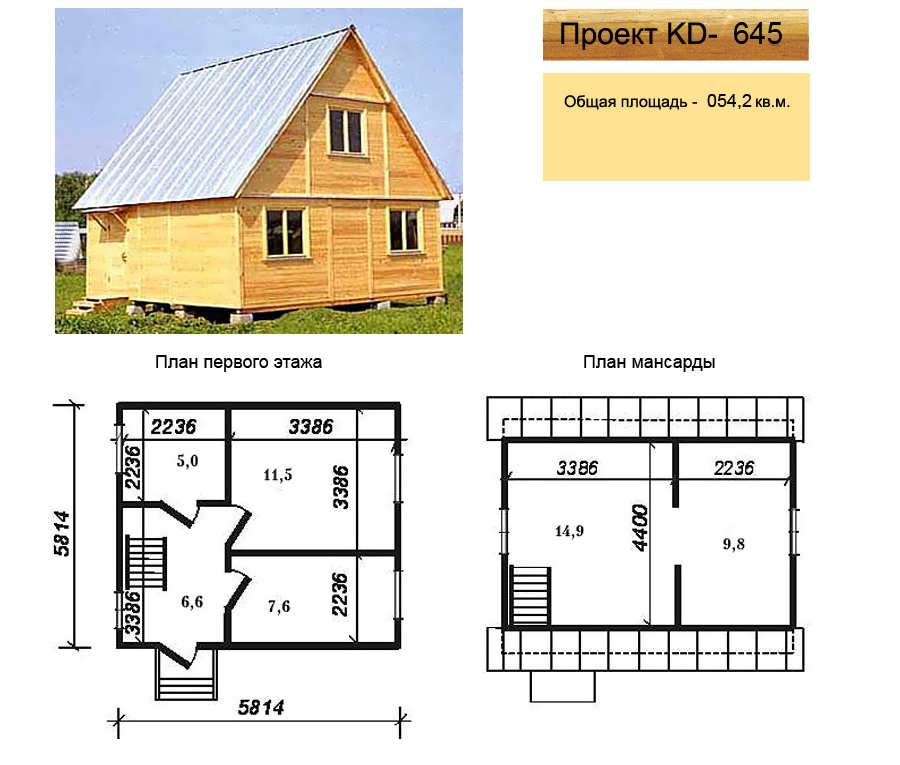

Проекты двухэтажных каркасных домов 6 на 6

Проект двухэтажного дома – выбор больших семей. При таких же затратах на кровлю и фундамент вы вдвое увеличиваете жилую площадь. Главным принципом планировки двухэтажного каркасного дома является расположение комнат общего пользования на первом этаже, а и личных и гостевых комнат – на втором.

Рекомендуем к прочтению

Разберём наиболее важные моменты, которые следует учитывать, строя дом из газобетона 6 на 8.

Подробнее

Санузел в домах такого размера также располагается на первом этаже. Это упрощает и удешевляет монтаж коммуникаций для санузла. Главной сложностью и особенностью двухэтажного проекта является лестница. Этот элемент при неправильном расположении может занять значительное место в жилой площади дома и существенно увеличить конечную стоимость проекта.

Начнем с самого простого проекта: два этажа, двухскатная крыша.

Как видите, даже двухэтажный дом можно возводить на столбчатом фундаменте. Чем примечателен этот проект? Своей простотой. Он, скорее, напоминает малоэтажное строительство советских времен.

С двухэтажным домом придется поработать над проектом не только с точки функциональности.

Проект, не отличающийся особенностями планировки. Отсутствие санузла указывает, скорее, на дачную функцию здания. Проект выглядит вполне современным за счет сложной двускатной крыши, которую еще называют теремковой.

Мы уже рассматривали, насколько выигрышным может выглядеть эркер. Как это будет выглядеть в двухэтажном проекте?

Кроме прекрасного внешнего вида, для эркера также нашлась прекрасная функциональность – монтаж лестничного проема. Кроме эркера, в проект прекрасно вписался уютный балкон. Современные проекты трудно представить без обустройства балкона на втором этаже или открытой террасы на первом.

Выбор материала для строительства

Прежде чем начать строить сарай 3х6, стоит определиться с расходными материалами. Для этих целей обычно используются пиломатериалы, такие как:

• плиты ОСБ. Отличаются высокими техническими характеристиками, удобством в работе, выгодной ценой. Данный материал как нельзя лучше подходит для каркасного строительства, а сами плиты применяются для обшивки стен, и легко монтируются к деревянному каркасу. ОСБ прекрасно справляется с негативными факторами окружающей среды, выносит большие механические нагрузки и применяется не только при обшивке стен, но и при кровельных работах;
• доска. Это более дорогой материал, который обладает высокими качествами. Главное, древесину обработать антисептиками и различными пропитками, повышающими ее долговечность и стойкость к негативным факторам;
• сип – панели. Данный материал отличается высокой себестоимостью, и его целесообразно использовать только в том случае, если достаточное количество панелей для сооружения небольшой хозпостройки, осталось после возведения дома на участке. Сип – панели отличаются высокими тепло – и звукоизоляционными качествами, стойкостью к негативным факторам, долговечностью. Каркасный сарай 3х6 из сип — панелей подойдет не только для хранения различного инвентаря, но и для обустройства мастерской. В таком помещении будет комфортно работать даже зимой.

Пошаговые советы по закладке фундамента

Для каркасных домов пошаговая инструкция предусматривают один из следующих типов фундамента:

• ленточно-столбчатый;
• ленточный;
• свайный;
• монолитный.

Первый вариант фундамента каркасного дома 6х6 связан с вбиванием свай и применяется в местности, где летом появляются грунтовые воды, а зимой почва сильно промерзает. Устанавливайте этот тип фундамента в 3 этапа.

1. Сделайте траншеи по всему периметру будущего дома.
2. Поставьте железобетонные столбы с определённым интервалом, забивая их на всю глубину промерзания.
3. Залейте траншеи цементом.

Если вы предпочли второй вариант, сделайте траншеи и укрепите их железными прутьями. Для третьего вида фундамента — монолитного — нужно установить цементную платформу.
