Видео про изготовление потолка по технологии Кнауф
Особенности технологии монтажа
Чтобы потолок Кнауф прослужил не один десяток лет без снижения эксплуатационных и эстетических показателей, важно следовать четким правилам установки системы
Материалы и инструменты для проведения работ
Список материалов в расчете на 1 квадратный метр:
- потолочный профиль 28х27 по размеру периметра комнаты;
- профиль 60х27 мм длиной 3 м;
- подвесы прямые и регулируемые 0,7 шт./м2;
- крабы 1,7 шт.;
- удлинители профиля при условии, что длина стены превышает 3 м;
- дюбели и саморезы;
- листы гипсокартона 1 м2;
- шурупы LN 9 в количестве 1,4 шт./м2;
- анкера 0,7 шт.;
- шурупы TN 25 (клопы) 23 шт.;
- дюбели К6/35 по 2 штуки на каждый погонный метр направляющих профилей;
- шпаклевочная гипсовая смесь Кнауф 400 гр.;
- лента-серпянка 1,2 м;
- грунтовка глубокого проникновения Кнауф 100 мл.
Список инструментов:
- болгарка с диском или ножницы по металлу;
- рубанок для среза фаски с листа ГКЛ;
- правило;
- уровень лазерный, строительный;
- рулетка;
- шнур малярный;
- острый нож для резки листов;
- перфоратор;
- шуруповерт.
Работы будут проводиться на высоте, потому пригодится прочная стремянка или стол, средства защиты для лица и рук.
Этап подготовки
Первое, что нужно сделать, это разметить потолочную поверхность для последующей фиксации деталей. Пригодится малярный шнур, лазерный уровень, карандаш и рулетка. Для начала найти самый пониженный угол в помещении, отложить от него по стене отметку монтажа профиля. Затем перенести отметку на все другие углы уровнем, соединить точки малярным шнуром.
По плоскости потолка разметить точки крепления ПП профилей. Шаг расположения 0,4 м, по чертежу просчитать зоны установки подвесов – шаг 0,4-0,6 м или реже, все зависит от сложности и массы системы.
Установка каркаса
Перед началом работ следует проверить расположение проводки в стенах, чтобы случайно не попасть при бурении в провода. Пригодится металлоискатель или схема проводки по квартире.
После проверки безопасности монтаж каркаса будет быстрым:
- По границе черты на стенах закрепить направляющие элементы. Крепеж на саморезы или дюбели с шагом в 0,5 м.
- Потолочная разметка показывает точки фиксации подвесов. Их прикручивать на 2 дюбель-гвоздя.
- Нарезать потолочный профиль на куски нужного размера, завести концы в направляющие рейки на стенах, в средней части прикрепить к подвесам за уши с перфорацией – тут пригодятся короткие саморезы.

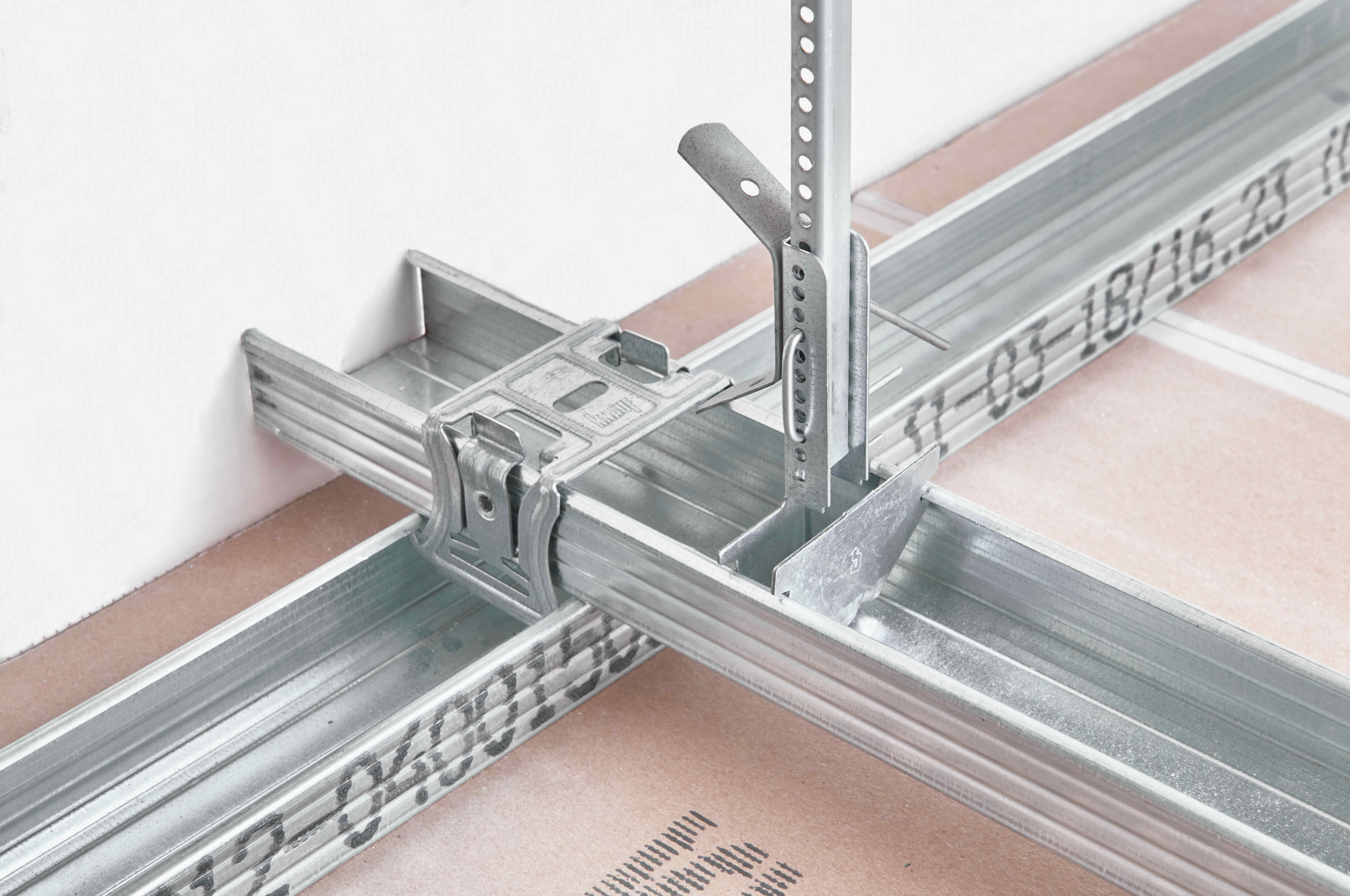

- Установить поперечные рейки, соединяя с продольными крабами. На подвесы поперечные элементы не фиксируются.
После установки каркаса потолок будет «расчерчен» на ячейки равной формы с размером 400х400 мм. Теперь надо натянуть между направляющими деталями шнур и подровнять обрешетку по уровню плоскости – это делается регулировкой длины подвесов.
Выкладка листов гипсокартона
Технология монтажа гипсокартона Кнауф на потолок не отличается сложностью. Работы начать с угла или центра комнаты, стыки смежных плит укладывать так, чтобы приходились ровно на середину рейки. По торцам стыки плиток должны располагаться с условием, чтобы в точке не сходились 4 смежных угла. Смещение делается на шаг профиля в 400 мм.
Монтаж листов выполняется поочередно, фиксация саморезами, после закрепления всех элементов шляпки метизов заделать шпаклевкой. Вкручивать саморезы в центре листа нужно с шагом в 250 мм, по периметру шаг 150 мм с отступом от края элемента не менее 150-250 мм.
10944cookie-checkТехнология монтажа и стоимость потолочного профиля Кнауф
Инструкция по монтажу
Шаг 1
Определить тип будущего потолка — ориентироваться на отступ от перекрытия, высоту помещения, функциональные задачи потолка.
Выбрать тип каркаса — одноуровневый или двухуровневый.
Шаг 3
Собрать каркас из потолочных металлических профилей. Закрепить элементы инженерных коммуникаций (при необходимости).
Шаг 5
Заделать швы между листами универсальной гипсовой шпаклевкой с бумажной армирующей лентой. Или шпаклёвкой КНАУФ-Унифлот без применения ленты.
Потолок КНАУФ-Акустика
КНАУФ-Акустика — это крупноформатная звукопоглощающая панель, представляющая собой перфорированные гипсокартонные листы с обрезанными кромками C двумяфальцевымиидвумяпрямыми- и наклеенным на тыльную сторону звукопоглощающим слоем нетканого полотна
Подробнее

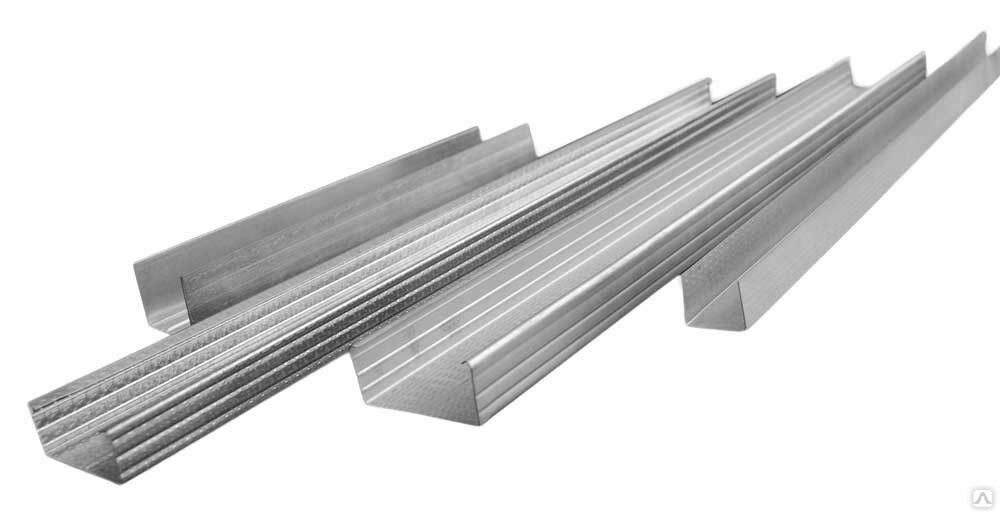

Профиль маркировки Кнауф (50х50; 100х50; 75х50)
Без ПС 100х50 мм не обойтись при создании различных перегородок из гипсокартона, используют для лучшего качества конструкции.
- Телевидение, интернет;
- Тепло и водоснабжение;
- Провода, кабеля.
ПС 6 изготовлен из качественного сплава стали. Цинковое покрытие предотвращает появление царапин и коррозии. Разрез ПС 100х50 покрывают специальной пленкой, чтобы не контактировал с воздухом.
Гофрированные стороны увеличивают жесткость и прочность изделия. Вес стандартного профиля Кнауф – 0,97 кг.

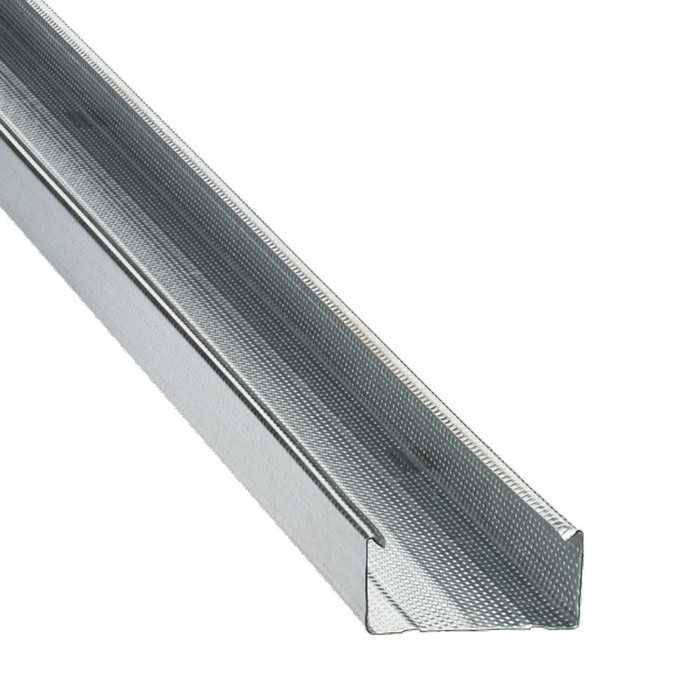

ПС 50х50 мм С-образной формы служит вертикальной стойкой для каркасных конструкций, основа которых гипсокартон.

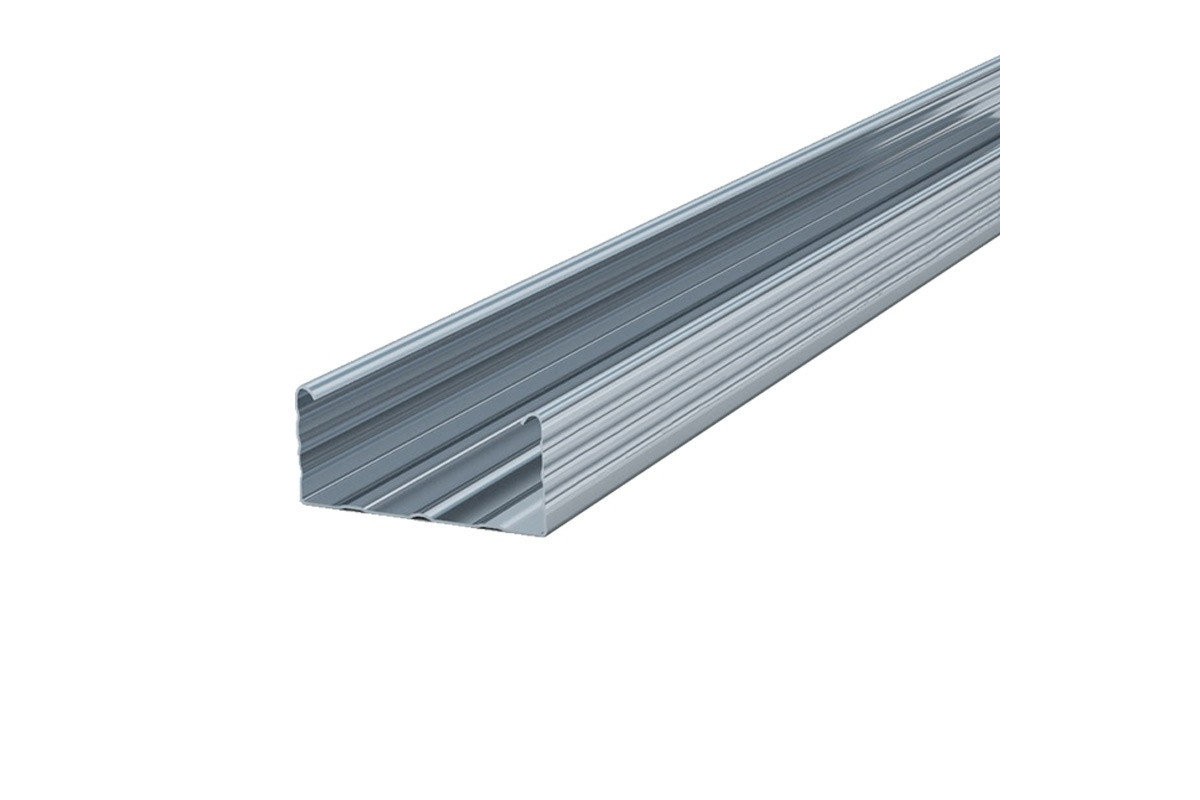

Пример стоечного профиля
Характеристики: сечение – 50х50, длина изделия – 3 метра, толщина – 0.06мм. Стандартная упаковка – 12шт. Вес – 0,83 кг.
Особенности
Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.
Плюсы использования технологии
В комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:
- использование материалов высокого качества, что дают гарантию долгого срока эксплуатации;
- лёгкость расчёта необходимых материалов для монтажа;
- в комплект KNAUF входит подробная инструкция по сборке;
- если приобретать ГКЛ и комплектующие отдельно, часто забываются какие-либо мелкие детали. В комплект всё вложено.
Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.
Виды ГКЛ, используемые в системах KNAUF
Комплект ГКЛ для облицовки стен имеет следующие типы листов:
- Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
- Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
- Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.
Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).
Требуемое количество материала для монтажа ГКЛ
Потолок по системе Кнауф обычно довольно тяжёлый, потому что при ремонте задействуется большое количество элементов. Вы и сами могли это увидеть, прочитав предыдущий подзаголовок
И очень важно заранее купить необходимое количество материала, чтобы его хватило на всё время работ. В этом вам поможет наш список материалов, которые нужны для закрепления ГКЛ на 1 квадратном метре.
Приведён средний расход материалов, которые понадобятся на протяжении монтажа всего потолка:
- 2,9 пог. м. потолочного профиля;
- 1,7 шт. соединителей-крабов;
- 0,7 шт. прямых подвесов или подвесов 60х27 с зажимами и тягами;
- 1 кв. м. гипсокартона;
- 1,4 шт. шурупов LN 9;
- 23 шт. шурупов TN 25;
- 0,7 шт. анкерных элементов;
- 2 шт. дюбелей К 6/35;
- 1,2 пог. м. армирующей ленты (серпянки);
- 0,4 кг гипсовой шпаклёвки;
- 0,1 л грунтовки Кнауф.
Все перечисленные материалы очень важны для успешного завершения работ. Но не забывайте, что в этой таблице мы не привели количества некоторых других материалов, которые понадобятся только при определённых условиях или на одном участке потолка. Так, к ним относятся крепежи, соединители, направляющие профили и саморезы.
Как сделать монтаж подвесного потолка Кнауф, подробно на видео:
Общие рекомендации относительно обшивки
Работа с ГКЛВ:
- Для вырезания ниш, проемов, отверстий под розетки используются коронки по гипсокартону/дереву, фрезы Кнауф для круглых отверстий или вручную при помощи штихеля;
- До начала обшивки с кромки листа гипсокартона снимается фаска: если в дальнейшем используется шпаклевка Фкугенфюллер, угол снятия фаски составляет 45 градусов, если Унифлот – 22.5;
- Для фиксации обшивки к металлическому каркасу используют крепежные винты длиной 25 мм, оптимальное углубление шляпки самореза обеспечит насадка на винт для шуруповерта Knauf НК 11;
- Начинают крепить листы ГКЛВ к каркасу на винты-саморезы от центра или угла, это убережет материал от деформации в процессе фиксации;
Положение листа ГКЛ относительно профиля

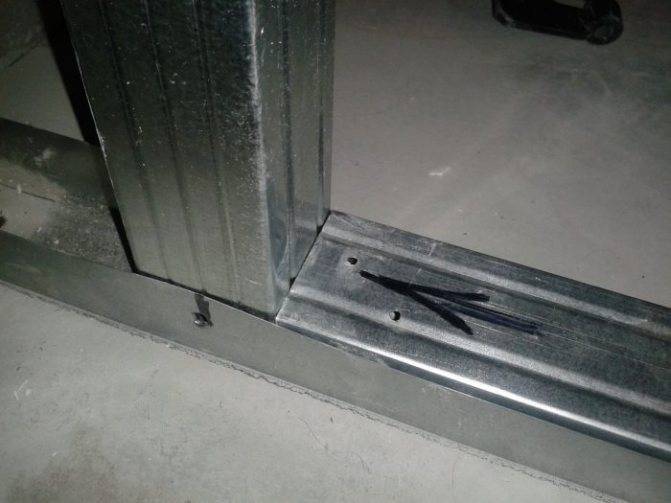

Ниже можно посмотреть, как происходит установка каркаса для перегородок и обшивка материалами Кнауф.
<?php echo adrotate_group(4); ?>
Монтаж обрешётки стены
Крепление листов гипсокартона
Производитель подготовил видео, в котором мастера демонстрируют принцип сборки подвесной конструкции
Работа по прикручиванию листов Кнауф выполняется в паре или с использованием подъемного механизма. Гипсокартон на потолок монтируется без Т-образных стыков, вразбежку. Лист при этом сдвигается на шаг несущего профиля. Монтаж выполняют так, чтобы в продольном направлении лист ложился без зазора, а в поперечном получался небольшой зазор. Так шпаклевка полностью заполнит стык, и шов получится прочным.
При перепадах температуры лист гипсокартона расширяется, поэтому в больших помещениях необходимо предусмотреть деформационные швы с шагом 15 м.
Для удобства шпаклевания саморезов их закручивают с небольшим утапливанием шляпки в лист – на 1 мм. Работа по заделке стыков выполняется с использованием армирующей ленты.
Гипсокартон – универсальный материал, а технологическая карта Кнауф поможет выполнить качественный монтаж любой конструкции даже начинающему мастеру.
Одним из самых эффективных методов выравнивания потолка является монтаж гипсокартонного потолка по технологии Кнауф. Такой метод занимает достаточно мало времени и сил, но результат получается великолепным. Этот метод представляет собой последовательную сборку готовых элементов конструкции.
Давайте рассмотрим, что же входит в предлагаемый комплект:
- Направляющие.
- Профиль 28Х60.
- Различные подвесные элементы.
- Крабы.
- Профильные соединители, они потребуются лишь в том случае, если длины профилей недостаточно и их приходится наращивать, соединяя между собой.
- Потолочный гипсокартон Кнауф.
- Крепежные элементы (дюбеля, клопы и саморезы).
Направляющие каркаса
Технология КНАУФ для гипсокартонных потолков
Технология Кнауф — монтаж гипсокартонных перегородок — предполагает использование практичных и качественных материалов: профилей, листов гипсокартона, шурупов, просекателей и шпатлевок.Совет! Единственным недостатком таких перегородок является то, что они не могут выдерживать больших нагрузок и прямых механических воздействий.Одной из наиболее важных стадий является выполнение разметки
Как было сказано выше, здесь чрезвычайно важно соблюдать максимальную точность установки каркаса, что обеспечивается начиная с определения горизонтальной линии, которая будет проходить по всему периметру. В случае применения лазерного уровня задача максимально упрощается. Если же используется водяной уровень, то сначала отмечаются две точки на одной из стен, а потом они соединяются специальным отбивочным шнуром
Процесс создания перегородок из гипсокартона широко используется в современном строительстве. Он позволил практически полностью отказаться от использования кирпича внутри помещений, позволяя сэкономить, как время, так и финансы
Если же используется водяной уровень, то сначала отмечаются две точки на одной из стен, а потом они соединяются специальным отбивочным шнуром. Процесс создания перегородок из гипсокартона широко используется в современном строительстве. Он позволил практически полностью отказаться от использования кирпича внутри помещений, позволяя сэкономить, как время, так и финансы.
Подвесной потолок по системе КНАУФ — интересная работа и возможность качественно разнообразить и обеспечивать самые эксклюзивные проекты, ведь вы всегда можете работать не только с одноуровневыми и многоуровневыми потолками и плоскостями, но и задействовать интересную архитектуру в работе. Если вы производите работы с гипсокартоном регулярно — технологическая карта, разработанная по системе Кнауф станет отличным помощником в ваших действиях и начинаниях
В процессе монтажа потолочной конструкции из гипсокартона необходимо изначально обращать внимание на то, чтобы был соблюден температурный режим и уровень влажности
В данном случае оптимальными показателями является температурный режим не ниже 10 градусов, а уровень влажности при этом не должен превышать 60%. Перед тем как приступить к монтажу каркаса по технологии Кнауф, рекомендуется предварительно подготовить уровень либо отбивочную нить, благодаря чему имеется возможность по всему периметру помещения отметить ровную линию для фиксации профиля. Предварительно потребуется осуществить разметку, расставив точки, где будет осуществляться крепление подвесов. Для деревянной конструкции П 111 используют хвойные бруски с влажностью не больше 12%.
Перед установкой на потолок их обрабатывают антисептиком и антипиреном
Рекомендуемое сечение брусков – 50×30 мм.Важно! Изначально принято рассчитывать каркас специально под потолочный гипсокартон размером 1,2×2,5 м и толщиной 9,5 мм. Но гипсокартон поставляется и в других размерах. Далее делают разметку для каркаса, который обшивается плитами
Далее делают разметку для каркаса, который обшивается плитами.
Продольные направляющие устанавливают на расстоянии 20 см от стены и 60 см друг от друга. Поперечные профили фиксируют с таким же шагом. Расстояние можно увеличивать или уменьшать, в зависимости от несущей нагрузки конструкции и иных факторов.
Потолки от немецкой компании Кнауф – это листы гипсокартона и комплектующие для монтажа. Все элементы разработаны организацией, чтобы облегчить сборку конструкции. Компания выпускает несколько вариантов комплектов для сборки декорирующих элементов разных конфигураций:
Дополнительная информация по теме:
- Каркас для гипсокартона на потолок видео уроки
- Можно ли клеить гипсокартон на штукатурку ротбанд
- Как правильно заделать швы в гипсокартоне серпянкой видео
- Как оформить стену в спальне из гипсокартона
- Подвесной потолок из гипсокартона с чего начинают
Разновидности гипсокартона
По отношению к условиям эксплуатации, гипсокартон Knauf может быть следующих типов:
- А — стандартный гипсокартон для строительства. Можно применять при монтаже в комнате, которая отапливается и имеет невысокую влажность (до 60%).
- H2 — обладает повышенной устойчивостью к влаге. Может быть применен в комнате с влажностью до 75% по причине низкого уровня водопоглащения (до 10%).
- DF — устойчивые к открытому пламени листы.
- DFH2 — объединяет свойства гипсокартона типа DF и типа H2.
В основном расчет каркаса ведется с учетом стандартных размеров гипсокартона 1,2×2,5 м и толщины в 9,5 мм. Однако, размеры гипсокартона могут быть другими.
Кромка гипсокартона в основном полукруглая утонченная, но некоторые листы имеют иную кромку (прямую, со срезанным углом, утонченную, закругленную односторонней фаской или полукруглую).
Однако, первый тип комки является самым технологичным. Каждый из других нестандартных типов кромки призваны решать специфические конструкционные задачи. Например, чтобы монтировать угловые выступы.
Какие требования к каркасу в рамках технологии
Компания Knauf делает акцент на несколько важных нюансов, которые нужно учитывать, собирая каркас для подвесного потолка по ее технологии. К ним относят:
- использование гипсокартонных листов производства компании с высоким уровнем защиты от влаги;
- монтаж профилей во избежание деформации потолка под влиянием массы отделочного материала выполняют в шахматном порядке с нахлестом или вразбежку;
- для соединения используют элементы крепления Кнауф;
- чтобы предотвратить деформацию покрытия под воздействием вибраций, возникающих при регулярно открываемой двери, избегают стыкования листов по центру проема;
- готовый каркас в обязательном порядке отделывают термоизоляционной лентой.
Своими руками потолок из ГКЛ по технологии Кнауф собирают из специальных профилей с маркировкой UD и CD.
Обшивка каркаса
Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.
По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).
Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.
При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):
При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.
Схема расположения листов гипсокартона при двухслойной обшивке перегородки
При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.
Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.
За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.
Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:
При креплении листов гипсокартона саморезами следует придерживаться следующих правил:
При креплении листов гипсокартона саморезами следует придерживаться следующих правил:
- Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
- Саморез должен вкручиваться в профиль под прямым углом;
- Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
- Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
- Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
- При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.
На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм
Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко
Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.
Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):
Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.
Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.
Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

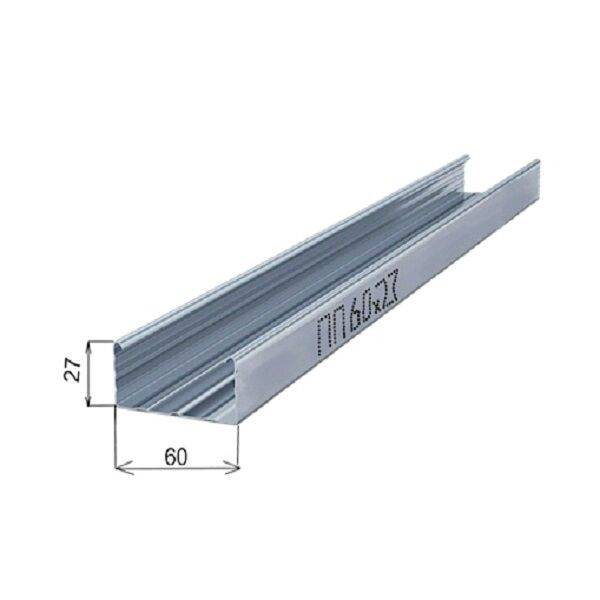

Профиль потолочный 60х27
Профиль С-образной формы выпускается из оцинкованной стали, гнется на специальном станке. Его размеры: ширина – 60 мм, а высота стенок – 27 мм. Стороны состоят из трех ребер жесткости, поэтому он прочный и надежный. Края загнуты внутрь, а широкое основание обеспечивает легкое и прочное крепление прямых подвесов. Профиль выдерживает конструкции значительной массы.

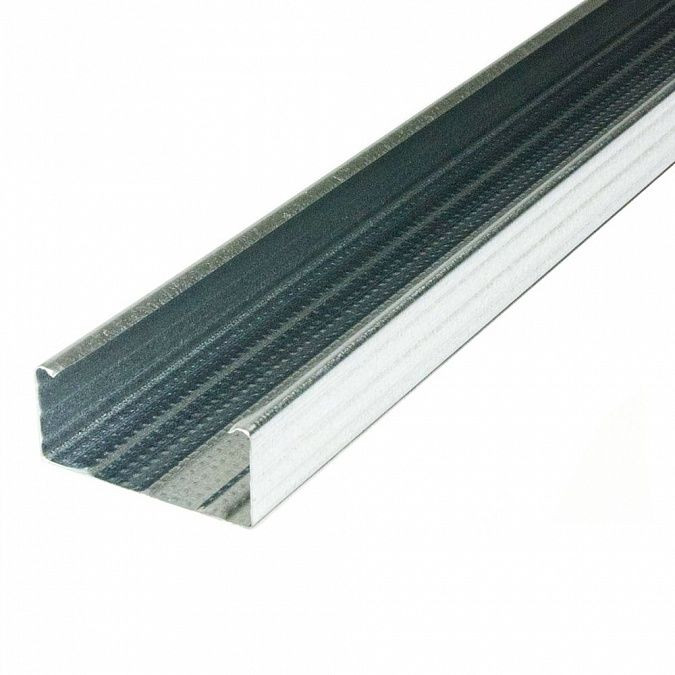

ПП 60х27
Стандартная длина – 3 метра, но можно подобрать изделия до 6 м. Толщина стали 0,35-0,55 мм, а вес до 1,5 кг.
С профилем Кнауф 60х27 добиваются качественных результатов, у него много преимуществ:
- Придает прочность конструкции;
- Не подвергается коррозии;
- Благодаря широкому основанию (60 мм) без проблем выдерживает крепление листовых материалов (ГКЛ, ГКЛО и др.);
- Профили 60х27 без особых усилий режут ножницами по металлу, так как они минимальной толщины;
- Цинковое покрытие позволяет работать в различных помещениях, с высокой влажностью и температурой;
- Благодаря пластичности швеллеров 60х27 создаются различные виды и формы потолка;
- Универсальность материала – используется как каркас или для отдельных монтажных работ.

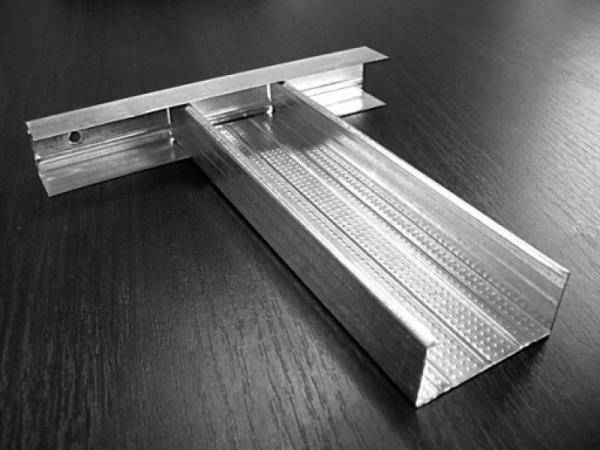

Соединитель ПП 60х27 отличается низкой ценой и легкостью при работе. Он задвигается в пазухи профилей до ограничителя «ушка». После крепления шурупами получается единый длинный элемент.
М-образный соединитель для ПП 60х27 обработан специальным защитным покрытием, которое не подвергается коррозии. Состав из качественной стали предотвращает различные деформации и позволяет применять в различных строительных, облицовочных работах.
Прочный соединитель
Плюсы и минусы технологии
К достоинствам потолков по технологии Кнауф относятся:
- Малые временные затраты на осуществление работ. При наличии всех нужных инструментов и достаточной квалификации мастеров, монтаж можно осуществить за один день.
- Возможность монтажа такого потолка в любом помещении, вне зависимости от размеров и конфигурации.
- Простота последующей обработки и возможно применять материал любого вида.
- Успешное нивелирование различных дефектов базового потолка и скрытие линий коммуникаций благодаря наличию зазора между покрытием и отделываемой поверхностью.
- Наличие дополнительных возможностей в виде прокладки на потолке слоя материала для утепления или шумоизоляции.
- Наличие возможности смонтировать разные варианты конструкции. Она может быть одноуровневая с наличием точечных светильников или многоуровневая.
Единственным минусом рассматриваемой технологии является лишь то, что при монтаже такого потолка значительно уменьшается высота комнаты. Но это минус только в случае маленьких комнат, для больших же помещений с высокими потолками это, наоборот, может стать преимуществом
Источники
- https://potolokspec.com/widy/gipsokartonnye/potolki-knauf-582
- https://delaydachu.ru/potolok/tehnologiya-knauf-dlya-gipsokartonnyh-potolkov.html
- https://pod-potol.com/vidy-potolkov/podvesnye/podvesnoy-potolok-knauf-etapy-ustroystva.html
- https://EFanera.ru/vidy-kleya/montazh-potolka-knauf-instrukciya.html
- https://dach-master.ru/gipsokarton/tehnologiya-montazha-gipsokartona-knauf-na-potolok.html
- https://biohimist.ru/interery/knauf-potolok-iz-gipsokartona.html
- http://PotolokvDoma.ru/gipsokartonnye/potolki-iz-gipsokartona-po-tekhnologii-knauf/
- http://kakpotolok.ru/gipsokarton/potolok-gkl-po-tehnologii-knauf/
- https://kvartira-9.ru/potolok/knauf-potolok-iz-gipsokartona-svoimi-rukami-tehnologiya-montazha-i-otdelki
- https://HoroshijPotolok.ru/gipsokartonnye/potolki-knauf.html
- https://aniko-gas.ru/strojsmesi/tehnologiya-knauf-gipsokarton-steny.html
- https://lepnina-potolok.ru/vidy-potolkov/ustroystvo-podvesnogo-potolka-iz-gipsokartona-po-sisteme-knauf.html
- https://millionpotolkov.ru/vidy-potolkov/tehnologiya-montazha-podvesnogo-potolka-iz-gipsokartona-knauf.html
- https://whitestrip.ru/tehnologiya-p395/
- http://NatyazhPotolki.ru/6572-knauf-tehnologiya-potolkov-gipsokartona.html
- https://saucyintruder.org/tehnologia-montaza-ves-i-stoimost-potolocnogo-profila-knauf/
Разновидности деталей
Технология Кнауф для монтажа гипсокартона на потолок считается самой лучшей, поскольку устройство подвесной конструкции проходит максимально быстро и просто благодаря большому выбору типов профилей и необходимых комплектующих.
Подвесной потолок из гипсокартона по технологии Кнауф делают с использованием некоторых профилей из списка ниже:
- направляющие;
- стоечные;
- перегородочные;
- арочные.
Все они выпускаются в нескольких размерах и подбираются в зависимости от необходимой прочности каркаса, нагрузок и назначения конструкции. Рассмотрим подробнее особенности каждого профильного элемента.
Стоечный тип
Подвесной потолок Кнауф чаще всего делается с использованием CD-профилей и ПП элементов. Они также подходят для создания каркаса фальшстен. Инструкция по использованию этих изделий выглядит следующим образом:
- Стоечные элементы крепятся по периметру будущих перегородок или уровней подшивного потолка.
- В них вставляются стоечные планки и фиксируются в нужной плоскости при помощи захватов.
- На изготовленный каркас крепят листы гипсокартона.
Стандартный профиль потолочный ПП Knauf 60х27х3000 мм имеет разную толщину стали от 0,5 мм до 0,8 миллиметров. При трехметровой длине, цена колеблется в районе 2,5 у.е. за штуку. Также есть изделия с таким же сечением, но длиной 2, 4, 5, 6 м.
Направляющий тип
Потолок Кнауф и перегородки невозможно сделать без использования направляющих профилей. Они маркируются ППН или UD в зависимости от производителя. Эти изделия нужны для заготовки базы под установку каркаса. Фиксация планок осуществляется при помощи дюбель гвоздей по периметру каркаса. При изготовлении подвесного потолка направляющий элемент крепится к стенам по периметру комнаты, а при монтаже перегородок его устанавливают на пол, потолок и стену, к которой примыкает перегородка.
Маркировка и размеры, которые имеет Кнауф профиль потолочный направляющий, – ППН 28х27 мм. Длина бывает разной и находится в пределах 2,5-6 м, поэтому вы без труда выберите изделие нужного размера.
Перегородочный
В системе Кнауф есть специальные стоечные и направляющие элементы для обустройства перегородок. Они имеют собственную маркировку и габариты:
- стоечный элемент маркируется ПС или CW;
- направляющие планки называются ПН или UW.
Все изделия имеют полку высотой 5 см. Ширина полос варьируется в пределах 5-15 см. Также отличается толщина стали, из которой выполнены элементы, и длина изделия.
Арочные типы
Если при устройстве перегородки или подвесного потолка нужно выполнить элемент изогнутой криволинейной формы, то используют специальные арочные планки. Эти изделия напоминают UD и CD-профили, но в отличие от стандартных планок, в заводских условиях на них выполнены надрезы и отверстия, благодаря которым можно гнуть деталь в нужную сторону.
Также в продаже есть заранее вогнутые или выгнутые с заданным радиусом элементы. Радиус кривизны у разных заготовок отличается. Обычно он начинается с 50 см и с шагом 500 мм доходит до нескольких метров.
Дополнительные элементы
При изготовлении каркаса под конструкцию из гипсокартона понадобятся следующие дополнительные детали:
- угловые соединители;
- удлинители для CD-профилей;
- анкерные подвесы;
- одно- и двухуровневые соединители;
- прямые подвесы.
Эти изделия облегчают и ускоряют монтаж, поскольку с их помощью различные профили и направляющие соединяются между собой и формируют конструкцию каркаса.
