Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция – лучшие варианты

Автоматика

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

• электропривода;
• сигнальной лампочки;
• зубчатой рейки;
• пульта д/у;
• фотоэлементов.

Для монтажа понадобится следующее оборудование:

• сварка;
• дрель;
• сверла для металла.

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Материалы для откатных ворот

Тем, кто собирается делать такие ворота своими руками, пригодится этот список. Он содержит в себе перечень всех необходимых материалов и объяснения, для чего они нужны.

• Чертежи откатных ворот. Без них невозможно самостоятельно собрать откатные ворота любого вида. Для каждой конструкции нужен свой специальный чертеж, так как в нем указаны и нужные размеры, и количество деталей для выбранного устройства.
• Профилированный стальной лист. Он бывает разных цветов, размеров и цен, поэтому подобрать подходящий не составит никакого труда.
• Несколько прямоугольных труб. Их еще называют профильными. Из таких балок намного проще собирать конструкцию воротной рамы, нежели из обычных круглых, так как весят они меньше, а нагрузки выдерживают больше.
• Специальная фурнитура. Обычно в комплект входят направляющая шина, ролики, каретки, уловители, заглушка и т. д.
• Самонарезающие шурупы.
• Автоматика. Самый простой набор состоит из привода с блоком управления, внутреннего приемника и пульта для дистанционного управления.

Дерево

Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.

Профнастил

Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.

Сендвич-панели

Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.

Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.

Главные составляющие ворот

Главные составляющие ворот.

Комплектующие выбирают, учитывая такие критерии: общий вес ворот, ширину проема, высоту полотна ворот.

Консольные комплектующие – главные составляющие устройства ворот. Механизм оборудования включает в себя несколько элементов: с верхним поддерживающим роликом, нижними роликами, концевым роликом балки, с улавливателями (вверху и внизу), с заглушкой на конце направляющей и самой направляющей.

Обшивка рабочей поверхности надежная и недорогая. Хотя существуют и другие: из деревянного бруса, оцинкованного листа, натурального дерева, сэндвич-панелей и много других.

Рама является основной частью. Конструкция ее должна быть устойчивой. В изготовлении задействуют профильные металлические (иногда – алюминиевые) трубы. Длина и ширина ее зависят от проема (его высоты и ширины).

Для автоматических ворот необходимы привод, пульт, ключ, лампа-маячок, рейки зубчатые.

Выбор материала для полотна огромен. Но именно из профнастила ворота делают достаточно часто. Этот стройматериал отличается широким спектром цветовой гаммы и разными видами. Чтобы выбрать что-то подходящее, нужно увидеть материал своими глазами, при желании можно пощупать руками. Ведь ворота ставят не на один год.

Тем более что они не только защищают участок, имущество, но выполняют еще и эстетическую задачу. Сам хозяин должен любоваться своим детищем: ворота, смонтированные собственными руками, должны вызывать только приятные эмоции.

Крепить обшивку из профнастила лучше саморезами 5,5Х19 или заклепками 3,2Х10 вытяжными кровельными. На один лист обшивки их нужно штук 12-14.

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Характеристика, плюсы и минусы

Откатные ворота — врата с особым механизмом, который состоит из специальных опор, роликов, консольной балки, створок. Конструкция откатных ворот предусматривает специальные уплотнители по периметру ворот для надежной защиты от ветра, холода и прочих факторов окружающей среды. Во время открытия/закрытия полотно ворот перемещается вправо или влево за счет роликов, расположенных на опорах.

Монтаж откатных ворот обладает следующими плюсами:

1. Выдерживают большие ветровые нагрузки.
2. В полотно можно врезать калитку или окошко.
3. При эксплуатации экономится пространство впереди и сзади.
4. Уровень взломостойкости высок.

Есть и минусы: стоимость данного механизма несколько дороже остальных вариантов. Во время открытия/закрытия нужен «запаса» вдоль забора или помещения для отката полотна.

Виды и принцип работы

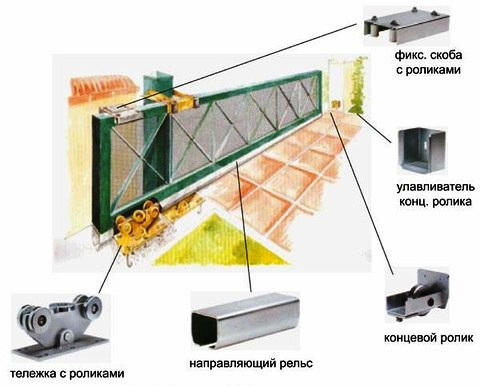

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

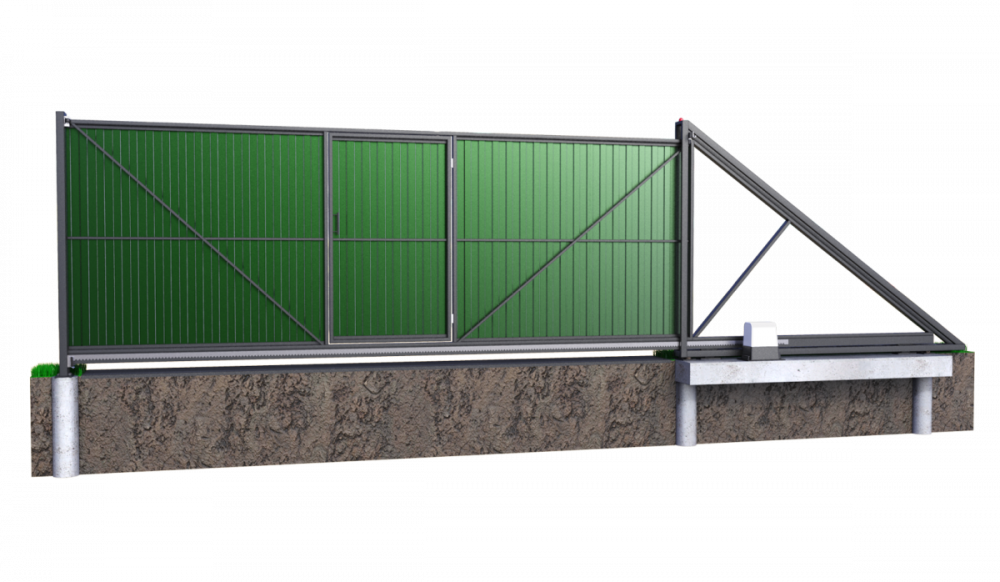

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Вариант №2. Вечные ворота

Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней практикой. В конструкции используют самодельные ролики, выточенные на станке.

Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу  механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.

Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.

К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности.  Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опорных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опорные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.

Материалы для откатных ворот

Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.

Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.

Перечень необходимых деталей для ворот:

• Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
• Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
• Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
• Ролик концевой, также можно воспользоваться накатным роликом;
• Заглушки по направляющим – 2 штуки;
• Направляющая;
• Двигатель с длинной проводкой, системой автоматизации.

Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

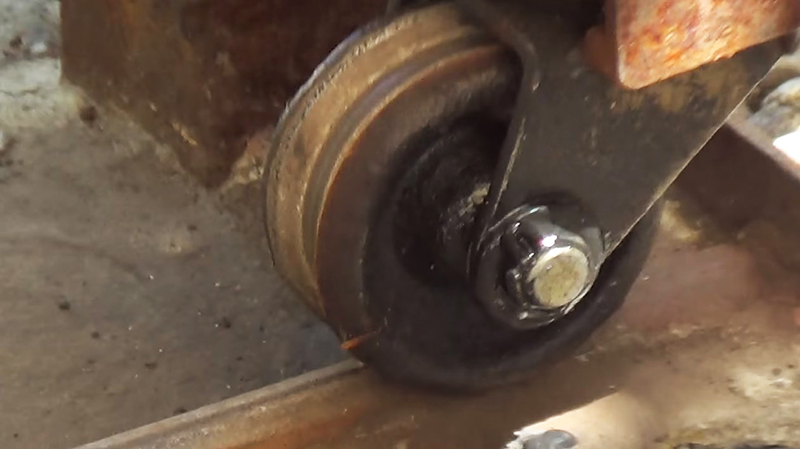

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных. Снизу к полотну приваривают направляющую балку

При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

• опорный столб;
• ответный столб;
• фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

• В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
• Нельзя повредить машину при случайном открытии.
• Проем не ограничен по высоте.
• Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
• Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
• Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Устройство откатных ворот

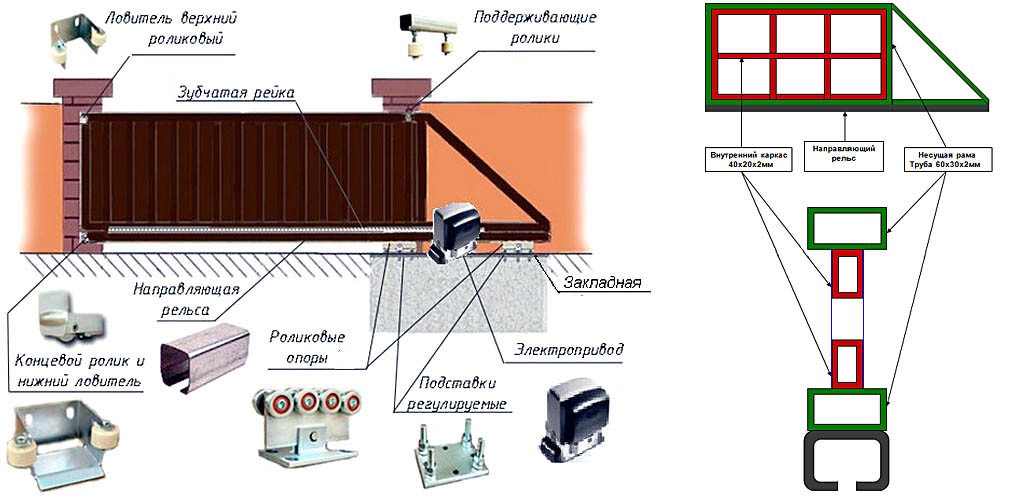

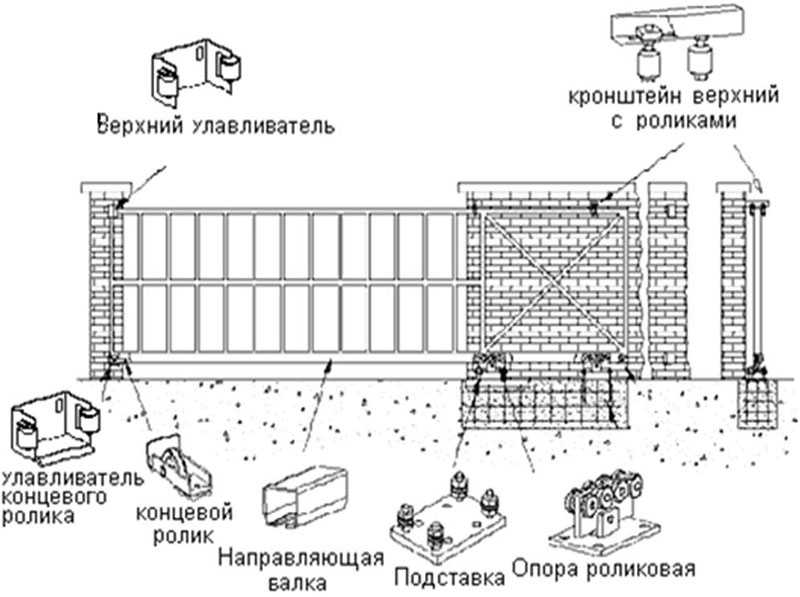

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

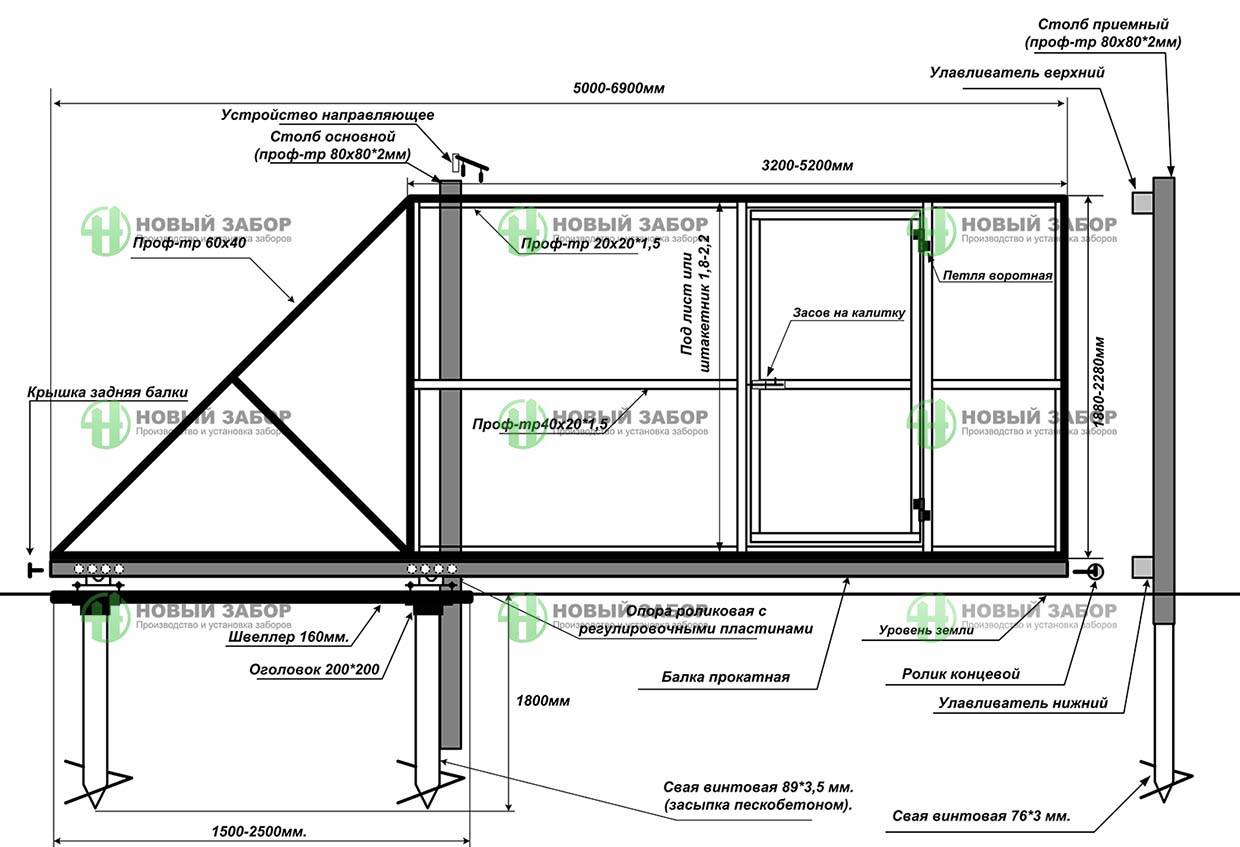

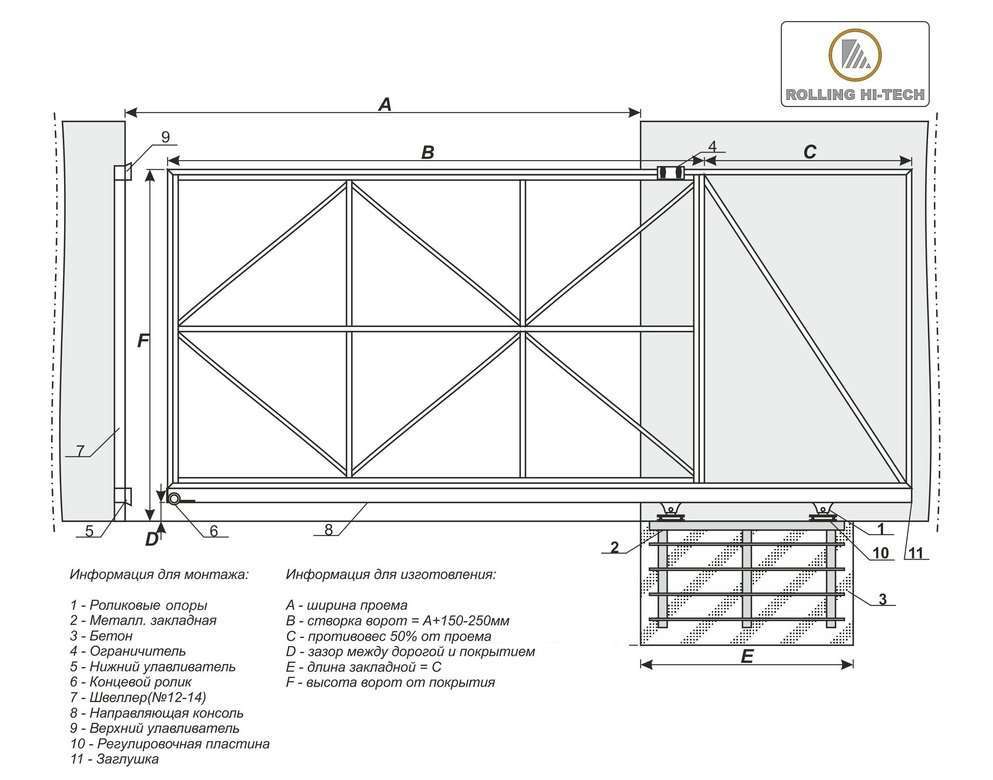

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах

В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных
