Все, что вы хотели бы знать о производстве винтовых и ЖБИ свай

Какие виды винтовых свай можно производить?

Но для начала разберём один момент, который в силу своих причин не был упомянут выше – какие виды винтовых свай можно производить? Всё будет зависеть от того, в каком регионе будет основной рынок сбыта, а также от того, какой тип почвы наиболее распространён.

Обычно предприятия предлагают на выбор 3-5 видов свай, среди которых могут быть:

Стандартные винтовые сваи – наиболее популярный вид изделий, отличаются большим разнообразием в размерах, способах и материалах для изготовления, а также в типах лопастей. Отлично подходит для частных домов и установки временных металлоконструкций при ремонтно-реставрационных работах.

От «стандартных» отличается повышенной прочностью – стенки сваи значительно толще, при изготовлении используется сталь специальной марки с повышенной устойчивостью к разрыву. Такие сваи используют для строительства фундамента домов из газобетона, отлично подходит для строительства на склонах и почве, склонной к оползням.

Облегчённые винтовые сваи – подходят для установки металлических ограждений и заборов из листового металла, нетяжёлых ворот и калиток и прочих лёгких металлических сварных конструкций.

Винтовые заборные столбы квадратного сечения. От прочих свай отличается тем, что имеют не округлый, а прямоугольный корпус. Отлично подходят для монтажа прямоугольных конструкций, установке строительных лесов и при сварных работах.

Сваи для ввинчивания в слабые грунты, отличающиеся низкой несущей способностью – песчаники, местность с влажной и болотистой почвой.

Металлические оголовки для свай. Являются дополнительным элементом конструкции, используется для крепления ростверка.

Помимо этого, каждое предприятие может заниматься изготовлением свай индивидуальной конструкции, отличающихся по длине, толщине стенок, ширине сваи, лопастей, материала и так далее.

По желанию предпринимателя и при наличии соответствующего оборудования, компания может изготавливать и другие металлические конструкции.

Сварной наконечник винтовой сваи

Назначение

Ж/б сваи применяются для фундаментов промышленных и жилых зданий, складов, ангаров и т.д. На обычных грунтах на таком фундаменте возводят многоэтажные постройки, создающие высокое давление на поверхность. При помощи железобетонных свай для фундамента удается снизить воздействие грунт, обеспечить устойчивость и избежать просадки все время эксплуатации.

Свайные фундаменты подходят для зыбких и влажных почв, например, торфяных или болотистых.

После геологической разведки подбирается сечение и длина опор, которые забиваются до стабильного грунта. Далее заливается бетонный ростверк, на котором возводятся стены здания. Назначение, количество и вид применяемых свай определяется проектировщиками.

Буронабивной свайный фундамент своими руками

Основные этапы изготовления опор для свайных фундаментов

Область применения, преимущества, недостатки

Винтовые сваи находят широкое применение во многих областях строительства:

• для устройства фундамента домов и коттеджей небольшой этажности;
• при строительстве заборов:
• как основание для мостов, причалов, пирсов, надземных переходов;
• при установке дорожных указателей, биг-бордов.

Винтовые конструкции имеют множество преимуществ перед другими видами материалов для монтажа фундаментов:

• Стоимость винтового основания для дома обходится на 30-70% ниже, чем при устройстве ленточного фундамента.
• Более быстрое выполнение работ. Сваи ввинчивают в грунт как ручным, так и механизированным способом.
• Подходят для монтажа основания на участках, имеющих большой перепад по высоте, на заболоченных, пучинистых, обводненных, мерзлых грунтах. Способствуют равномерному распределению нагрузки на неоднородной почве.
• Срок эксплуатации более 50 лет. При повреждении какого-либо элемента, его можно достаточно легко заменить на новый.
• Винтовой фундамент способен выдержать колебания почвы в сейсмически неустойчивых районах.

Дом на винтовых сваях.

К недостаткам относится невозможность устройства подвалов и цокольных этажей и  применение винтового свайного фундамента при многоэтажном строительстве. При монтаже такого основания нужно обязательно учитывать массу постройки и особенности грунта. На твердых, скальных, каменистых грунтах заглубление свай может быть затруднено или вообще невозможно.

Atlas Copco

Подбор производственных помещений

Наш бизнес-план по производству и монтажу винтовых свай с расчетами предусматривает создание предприятия на базе арендуемого производственного помещения площадью 280-300 кв. м. Помещение должно быть оборудовано подвижной кран-балкой и иметь соответствующие инженерные коммуникации. Для этого лучше всего подойдет уже действующий или неиспользуемый цех, в котором можно обеспечить приемлемый уровень влажности и хорошую проветриваемость помещений.

Для размещения администрации предполагается аренда (при наличии) или возведение пристройки (отдельно стоящего здания). Стоимость аренды производственного цеха и офисного помещения – 720 тыс. рублей в год.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Назначение винтовых свай

Сваи, используемые в строительстве, это столбы, которые погружаются в землю на определенную глубину, не обязательно одинаковую, чтобы потом сверху была установлена жилая или нежилая постройка.

Сваи могут быть из разных материалов: дерева, металла, бетона. Бетонные делаются заранее или заливаются прямо на месте строительства.

Конструкционные особенности и вид будет зависеть от таких факторов, как тип почв, рельеф местности, вид постройки, что будет установлена на такой фундамент и т. д.

Винтовые сваи это столбы для создания фундамента, на концах которых есть специальные наконечники с винтами, позволяющими им ввинчиваться в землю — вручную или с помощью специальной техники. Состоят такие сваи из стержня, оголовка, лопастей.

Основное назначение винтовых свай — фундамент для какого-либо строения

Преимущества и недостатки

В числе плюсов винтовых конструкций:

• Скорость монтажа, его простота.
• Возможность установки своими руками.
• Не нужно проводить земляные работы.
• Нет вибраций, а также шума при закручивании.
• Можно устанавливать поблизости к другим постройкам без риска их повредить.
• Возможность использовать на неровном рельефе.
• Разрешается устанавливать одни и те же винтовые конструкции дважды.

Но минусы тоже есть:

• Винтовые сваи не устанавливаются на скальных местностях, так как лопасти могут деформироваться.
• В сейсмоактивных зонах такие фундаментные столбы не применяются.
• Необходимость многоступенчатой обработки металлических деталей, если предполагается применение в химически активных грунтах.

Достоинства свай

К однозначным преимуществам относят:

1. Длительный срок службы – до 100 лет без потребности в плановом или капитальном ремонте. Но такая долговечность обеспечивается исключительно при условии правильного монтажа.

2. Прочность, износостойкость и надежность. При выборе правильной схемы армированные сваи из бетона выдерживают вес многоэтажных домов, их несущие способности достигают 60 т.

3. Стойкость к коррозии, грунтовой и атмосферной влаге, действию химических веществ.

4. Универсальность, неограниченный климатический диапазон применения. Забивные изделия из железобетона используются наряду с металлическими винтовыми даже в районах с не оттаиваемыми грунтами.

5. Высокую устойчивость. Закладка фундамента на сваях позволяет достичь неподвижных слоев почвы вне зависимости от глубины их заложения и опереться на них с максимально возможной несущей способностью.

6. Огнеупорность.

7. Минимальное восприятие к перепадам давления. Сваи выдерживают и перераспределяют как опорно-поперечные нагрузки фундамента, так и боковые.

8. Ведение строительства на склонах и участках со сложным рельефом за счет использования изделий разной длины.

9. Быструю скорость монтажа благодаря задействованию спецтехники и виброоборудования, возможность закладки основания здания в холодное время года (для всех разновидностей за исключением набивных и заполняемых бетонным раствором).

10. Для забивных конструкций – уплотнение грунта вокруг опоры при ее погружении.

Нюансы и основные этапы установки

Выбор конкретной технологии погружения опоры в грунт зависит от ее типажа, для забивных требуется оказание статистического или динамического воздействия на оголовок при поддержке вертикального расположения самой сваи. С этой целью используются: гидравлические, дизельные и другие механические молоты, копровые устройства, вибропогружатели. Предпочтение отдается последним, эффект закрепления в грунте от постепенного погружения сильнее, а риск повреждения меньше, чем в случае забивания ударным инструментом.

Этапы включают:

Подготовку участка, разметку поля согласно заранее составленной схеме

На этом этапе важно очистить площадку от растений, по возможности она выравнивается. Места забивки обозначаются арматурой, с помощью шнура и уровня проводится проверка геометрии будущей основы

Доставку и разгрузку, перемещение по строительному участку. Задействование подъемной и забивной техники

На этом этапе сваи поднимаются и устанавливаются вертикально (контроль и поддержка уровня осуществляется с помощью гидроопор). Далее происходит их погружение: забивка одного изделия требует всего несколько минут, все опоры для фундамента оказываются в грунте за один день. На этом этапе постоянно контролируется уровень. Подготовку к обвязке: крепление к оголовку листов металла или дробление верхушки для соединения с каркасом будущего ростверка

На этом этапе важно выровнять высоту свай и вывести их на один уровень

Дальнейшие работы зависят от степени заглубления и вида ростверка, при значительных весовых нагрузках его закладывают из сборного или монолитного железобетона, последний вариант считается самым надежным. Технология погружения и закладки набивных или пустотелых свай отличается – на первом этапе проводится выемка грунта. Бетонные работы возможны исключительно в теплое время года, организовать прогрев основания в данном случае крайне сложно. Приступать к возведению цоколя разрешается не ранее достижения раствором прочности. Это же условие соблюдается при заливке ростверка.

Расценки ЖБИ для обустройства свайного фундамента

Наименование	Длина, мм	Сечение, мм	Порядок армирования	Марка бетона	Вес 1 п.м., т	Цена, рубли
Забивные сваи с квадратным сечением
С 40.30-6	4000	300/300	6	М200	0,92	3200
С 50.30-8	5000	8	1,15	3990
С 60.30-3	6000	3	1,38	3990
С 70.30-8	7000	8	М350	1,6	5680
С 80.30-6	8000	6	М250	1,83	6190
С 100.35-6	10000	350/350	6	3,1	12630
С 120.35-9	12000	9	3,73	16050
То же, с напрягаемым каркасом
С 80.30-10.1	8000	300/300	10	М250	1,825	10500
То же, повышенной ударостойкости
С 90.30-6.1у	9000	300/300	6	М350	2,05	9830

Разновидности опор

Сфера применения

Производство винтовых свай — как источник дохода

Винтовые сваи больших размеров способны выдерживать огромные нагрузки, их давно используют при возведении крупных промышленных объектов и гидротехнических сооружений. Но широкое распространение в нашей стране эта технология получила с ростом каркасного домостроения.

Это обусловлено тем, что её преимущества особенно наглядно проявляются при устройстве фундамента для облегченных строительных конструкций. К этим преимуществам следует отнести:

1. 1. Возможность обойтись без рытья котлована для фундамента и дорогостоящих работ по его армированию и заливке бетоном, что ведет к серьёзному удешевлению строительства.

Для сравнения, общая стоимость работ по устройству фундамента при возведении малоэтажных домов составляет, как правило, около 20% стоимости всего строительства. Применение винтовых свай уменьшает этот показатель до 3%.

1. Быстрота закручивания свай в грунт, которая может производиться вручную.
2. Простота завинчивания свай и невысокая стоимость необходимого оборудования.
3. Производство работ для закручивания свай не требует участия высококвалифицированных работников.

Уместно отметить, что для фундамента под кирпичные и монолитные строения тоже могут применяться винтовые сваи, но из-за тяжести конструкций многократно возрастают требования к прочности свай и точности их закручивания. Поэтому успешно работать в этой области могут только крупные компании с серьезной производственной базой. Малый же бизнес может эффективно заниматься производством и установкой свай для фундамента под каркасные и деревянные дома. Рассмотрим в общих чертах, как выглядят технология производства таких свай и технология их монтажа.

Винтовые сваи больших размеров способны выдерживать огромные нагрузки, их давно используют при возведении крупных промышленных объектов и гидротехнических сооружений. Но широкое распространение в нашей стране эта технология получила с ростом каркасного домостроения.

Благоприятные региональные условия для развития бизнеса

– Развитый частный сектор в регионе.

– Дачные и садовые участки в окрестностях.

– Активное малоэтажное строительство.

– Пересеченная местность, склоны.

– Низины с высоким уровнем грунтовых вод.

– Большое количество водоемов: рек, озер, водохранилищ.

3. Грамотный и адекватный персонал и, соответственно, квалифицированный монтаж.

Как будет оснащен цех?

Итак, с технологией определились. Купить оборудование для винтовых свай – вот каким будет следующий шаг предпринимателя. И это станет самой внушительной статьей расходов, поскольку линии подобного плана стоят на рынке достаточно дорого – 1500000-3000000 руб. Чтобы сэкономить, можно приобрести поддержанное оборудование. Но в этом случае, нужно убедиться, что линия действительно находится в рабочем состоянии.

В цехе потребуются следующие виды машин и аппаратов:

• Станок для резки стальных труб (ленточный или фрезерный).
• Индукционная печь.
• Ротационно-ковочная машина.
• Гидравлический пресс.
• Сверлильный автомат.
• Вальцы для подготовки лопастей.
• Сварочный автомат.

Это минимальный набор оборудования, который позволит изготавливать наконечники для винтовых свай и спаивать их с готовыми изделиями. Чтобы автоматизировать процесс, не помешает наличие в цехе и дополнительных агрегатов, например, кран-балки.

Габаритные размеры оборудования повлияют на размер запускаемого цеха. Рассчитывайте на то, что потребуется помещение площадью не менее 200 м 2 . Цех такого направления размещают, как правило, за чертой города.

Персонал

Для работы на производстве привлекаются такие специалисты, как:

• Инженер-технолог по обслуживанию производственной линии.
• Рабочие (3 чел.).
• Монтажники свай (2 чел.).
• Мастер по монтажу.
• Менеджер по сбыту.

Расходы на содержание такого штата сотрудников составят:

Должность	Количество единиц	Оклад	Расходы ФОТ на м-ц	Расходы ФОТ на год
Инженер-технолог	1	30 000	30 000	360 000
Производственные рабочие	3	20 000	60 000	720 000
Монтажники	2	20 000	40 000	480 000
Менеджер по работе с клиентами	1	15 000 + % продаж	50 000	600 000
Мастер по монтажу	1	30 000	30 000	360 000
Всего	8	150 000	210 000	2 520 000

Подбор сотрудников осуществляется с учетом стандартных критериев профессиональной пригодности, принятым по данным профессиям. Отбор производится на конкурсной основе. Срок проведения конкурса – 2 недели.

Бухгалтерское обслуживание предприятия на начальном этапе его функционирования передается на аутсорсинг.

Реклама – необходимость или ненужные траты?

Для строительной компании основной рекламой будет качественная работа. Ваши клиенты расскажут о вас своим друзьям и знакомым, те передадут своим близким. Но первоначально заполучить клиента новой компании будет сложно. В помощь начинающим будет объявление в группах социальных сетей, использование технологий SEO и контекстной рекламы, а также публикации в периодических изданиях вашего города. Неплохо создать собственный сайт, на котором будут выложены реальные фото и видеоотзывы от клиентов. Это поднимет репутацию компании на 30–50%. Создание и оптимизация сайта под поисковики обойдется от 150 000 р.

Не стоит предлагать своим клиентам слишком низкую стоимость работы. В строительной сфере это скорее отпугнет покупателя. Ведь дешево обычно значит некачественно. К строительству даже клиенты с небольшим доходом подходят серьезно.

Эффективным поиском клиентов будет сотрудничество с частными проектировочными и строительными компаниями. Строительные компании, продающие готовые дома, могут рекомендовать вас, и поток клиентов увеличится еще на 15–20%.

Персонал

Для работы на производстве привлекаются такие специалисты, как:

• Инженер-технолог по обслуживанию производственной линии.
• Рабочие (3 чел.).
• Монтажники свай (2 чел.).
• Мастер по монтажу.
• Менеджер по сбыту.

Расходы на содержание такого штата сотрудников составят:

Должность	Количество единиц	Оклад	Расходы ФОТ на м-ц	Расходы ФОТ на год
Инженер-технолог	1	30 000	30 000	360 000
Производственные рабочие	3	20 000	60 000	720 000
Монтажники	2	20 000	40 000	480 000
Менеджер по работе с клиентами	1	15 000 + % продаж	50 000	600 000
Мастер по монтажу	1	30 000	30 000	360 000
Всего	8	150 000	210 000	2 520 000

Подбор сотрудников осуществляется с учетом стандартных критериев профессиональной пригодности, принятым по данным профессиям. Отбор производится на конкурсной основе. Срок проведения конкурса – 2 недели.

Бухгалтерское обслуживание предприятия на начальном этапе его функционирования передается на аутсорсинг.

Основные этапы изготовления опор для свайных фундаментов

По способу производства опор фундаменты различаются на такие типы:

• буронабивные;
• забивные;
• винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

1. Бурение скважин.
2. Устройство обсадной трубы.
3. Монтаж армирующего каркаса.
4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

• железобетонные;
• металлические;
• деревянные.

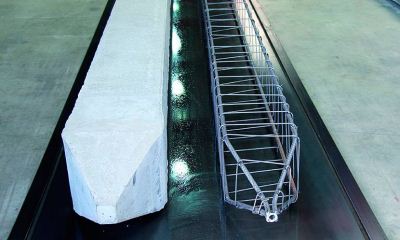

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве.

Технологический цикл производства выглядит следующим образом:

1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
3. Заполняют заводскую опалубку бетонным раствором.
4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

Отличие технологии изготовления ж/б опор с предварительным напряжением

• арматурный каркас растягивают с помощью домкратов;
• заполняют форму бетоном;
• выжидают частичного затвердевания смеси;
• ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

• металлические стержни;
• железобетонные винтовые столбы.

Технологические этапы для производства винтовых свай:

1. Нарезка труб на отрезки нужной длины.
2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
4. Приваривание лопасти к телу трубы.
5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
6. Обработка специальным антикоррозийным покрытием.
7. Контроль качества.

Возможно несколько технологий для создания антикоррозийной защиты:

• горячее оцинкование;
• холодное оцинкование;
• нанесение полимерного состава;
• окраска грунтовкой;
• нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

• фрезерные станки,
• индукционные печи,
• гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

1. Монтаж арматурного каркаса.
2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
3. Устройство стального каркаса в форме.
4. Заливка бетонной смеси.
5. Уплотнения раствора посредством работы виброоборудования.
6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

• лиственницы,
• дуба,
• сосны и т.д.

О производстве винтовых свай расскажет видео:

Особенности рынка
