Варианты защиты кабеля под дорогой
Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.
Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.
Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.
Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:
Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:
Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.
В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.
Электромонтажные работы по прокладке кабеля в земле
Переходим к заключительному этапу – прокладке кабеля в трубах, а именно, затягивание кабеля в проложенные трубы.
От того, как подготовлена кабельная трасса и проложены трубы, зависит дальнейший электромонтаж кабеля в проложенные трубы. Если плохо утрамбован песок или некачественно состыкованы трубы, проложить кабель будет очень проблематично, так как при протяжке кабеля в трубы, прохождение его может быть затруднено и приведёт к порезам изоляции кабеля.
Перед проведением электромонтажных работ по прокладке кабеля в трубы, не забудьте выполнить замер сопротивления изоляции, так как при транспортировке и перегрузке кабеля на объект изоляция кабеля может быть уже повреждена.
Для монтажа кабеля в трубы требуется использовать специальный упругий стальной трос, с помощью которого протягивается кабель через трубы.
Сначала затягивают трос в трубу так, чтобы он прошёл сквозь неё и вышел с другой стороны кабельной трассы на 10 – 15 метров.
Чтобы прикрепить трос к кабелю, потребуется специальный металлический чулок, который крепится к кабелю при помощи дюбелей (гвоздей) и металлической проволоки.

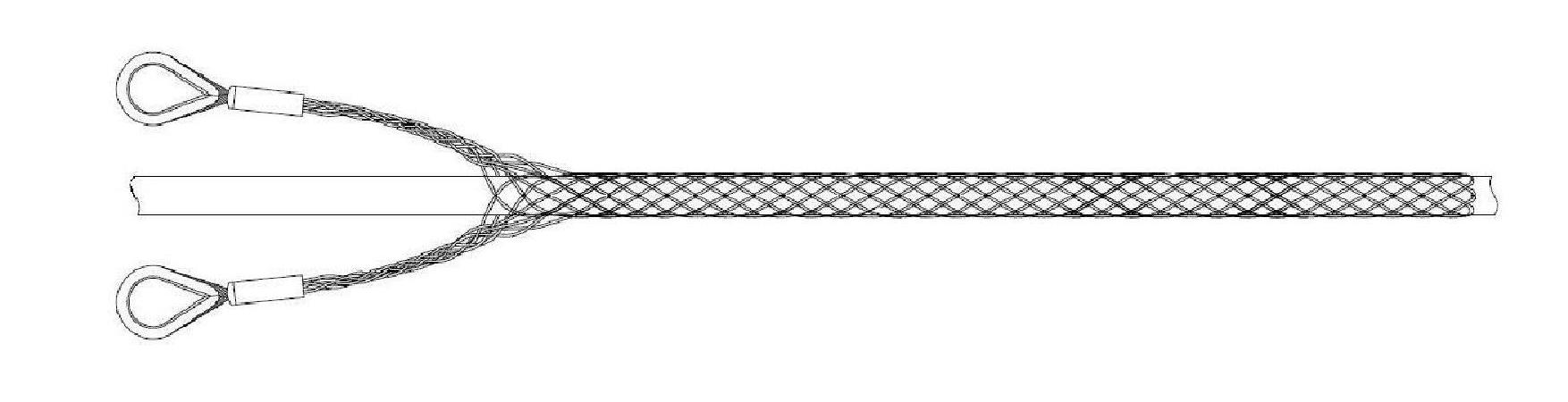

Кабельный чулок
Перед началом монтажа кабеля требуется установить на вход и выход трубы специальные пластмассовые воронки, которые предотвратят кабель от порезов при затягивании кабеля в трубу. Если всё сделано правильно, то можно приступать к протяжке кабеля.
Для протяжки кабеля потребуется рабочая сила – люди, которые будут подавать кабель и принимать кабель из трубы. Чем тяжелее кабель и длиннее кабельная трасса, тем больше рабочих рук потребуется
Тянуть кабель за проложенный в трубы трос надо очень осторожно, чтобы не повредить изоляцию кабеля
Если при протяжке кабеля он упёрся в препятствие и не идёт дальше, то не следует привязывать трос к трактору, так как вместо кабеля можно вытянуть оголённые провода, которые будут годиться только на сдачу в пункт приёмки цветных металлов. Если кабель не проходит, то следует аккуратно потянуть его обратно и попробовать снова вытянуть его.
После того, как протянут кабель через трубы, требуется обязательно провести электроизмерения, замер сопротивления изоляции, чтобы убедиться, что изоляция при прокладке кабеля через трубы не повреждена.
Воронки, которые устанавливали на трубы перед прокладкой кабеля, требуется запенить монтажной пеной. Это обязательно надо сделать для того, чтобы при закапывании траншеи в трубы не попал песок и камни и не проникли в трубы грызуны.
Прокладка временного кабеля по земле

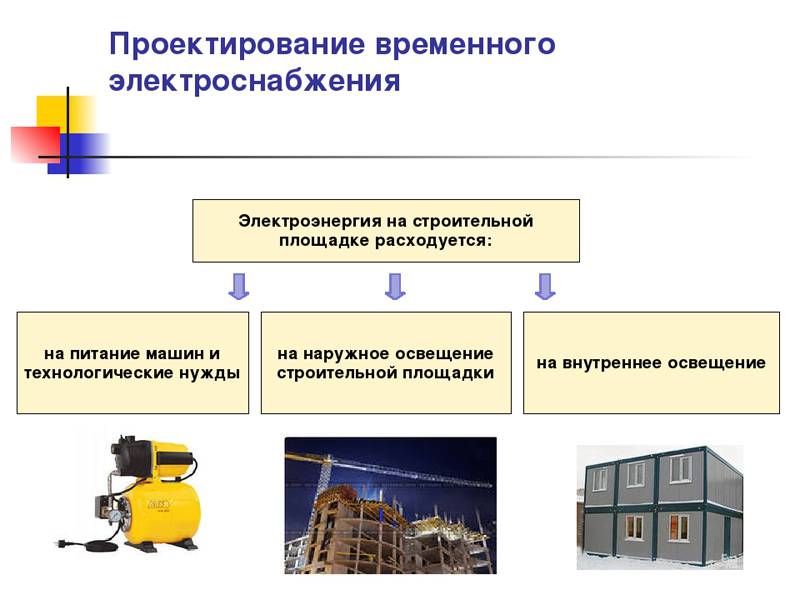

Монтаж линий электроснабжения, которые не являются постоянными, строго регламентируется государством и надзорными органами в четко оговоренных случаях. Например, прокладка временного кабеля по земле на строительной площадке не разрешается (об этом ниже). Однако никто не может запретить человеку проложить временную электротрассу в грунте на своем личном участке (с последующим через короткое время монтажом постоянной электролинии).
Прокладка временных кабельных трасс на опорах
6,0 м над проезжей частью,
3,5 м над местами прохода,
2,5 м над местом работы.
Таким образом для монтирования временных линий электроснабжения на стройплощадке следует обязательно использовать опоры или другие разрешенные конструкции.
Получение разрешения на подземный ввод
Пример проекта ввода кабеля в дом
Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.
Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.
Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.
Прокладка электрокабеля подземным способом: требования ПУЭ
Требования, предъявляемые ПУЭ к защите
Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.
- В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
- На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
- При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
- Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
- Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
- В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.
ППР
План производства работ по прокладывании кабеля это нечто вроде гибрида проекта со сметой. Эскиз ППР на силовой провод должен содержать:
- Экспликацию плана участка с указыванием размещения в свету (т.е. как бы заметных сквозь землю) и глубины залегания действующих коммуникаций;
- Расчет сечения токоведущих жил и обоснование подбора типа кабеля;
- План-схему кабельной трассы с разрезом профиля канавы и схемой укладки кабеля в ней. Если профиль и/или схема укладки по ходу магистрали меняются, необходимы разрезы на каждый участок;
- Схему монтажного короба, если он делается цельным из ПНД труб;
- Схемы пересечений действующих коммуникаций и обходов преград;
- Схему ввода кабеля в здание;
- Схему включения к домовому ВРУ и защитной автоматике (см. дальше) – для кабельной сети от дома по участку;
- Расчет материало- и трудоемкости работ. Их стоимость не требуется, это ваше дело;
- План-график производства работ по этапам. Сроки начала/завершения допускается указывать относительные, напр. «В течении 24 часов по транспортировке дистрибьютором на объект»; «Немедленно по окончании п. NN». Основное – чтобы Все работы были закончены на протяжении тёплого периода года. При средней за сутки температуре ниже +12 новые кабели тянут крайне редко по особенному разрешению. Если сможете составлять сетевые графики выполнения работ, тем лучше во всех отношениях.
Эскиз ППР необходимо правильно оформить и свести в подлежащий утверждению документ. Единой формы ППР нет ввиду того же многообразия условий прокладывания кабеля, существует только рекомендованные образцы. Благодаря этому с эскизом ППР необходимо идти в местный надзорный орган и там узнавать, как им необходимо, чтобы оформлено было. Если у вас способности инженерной графики типа «ручки-ножки-огуречик», там же подскажут, куда обратиться за оформлением, чтобы было принято.
2.3.25
При выборе способов прокладки силовых кабельных
линий до 35 кВ необходимо руководствоваться следующим:
1. При прокладке кабелей в земле рекомендуется в одной
траншее прокладывать не более шести силовых кабелей. При большем количестве
кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между
группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в
галереях.
2. Прокладка кабелей в туннелях, по эстакадам и в галереях
рекомендуется при количестве силовых кабелей, идущих в одном направлении, более
20.
3. Прокладка кабелей в блоках применяется в условиях
большой стесненности по трассе, в местах пересечений с железнодорожными путями
и проездами, при вероятности разлива металла и т. п.
4. При выборе способов прокладки кабелей по территориям
городов должны учитываться первоначальные капитальные затраты и затраты,
связанные с производством эксплуатационно-ремонтных работ, а также удобство и
экономичность обслуживания сооружений.
Прокладка кабеля в земле, испытание и измерение кабеля
Советы опытных людей
Те, кто занимается подобными работами очень часто, знает некоторые нюансы, способные помочь избежать лишних расходов и манипуляций, поэтому к ним можно прислушаться (приглядеться). Встречается несколько советов, облегчающих как выбор материала, так и работу.
- Для малых сечений (1,5-4 мм2) и мощностей лучше использовать кабели ВВГ, а для средних или больших — АВБбШв. Возможна покупка ВБбШв, однако на малых сечениях его преимущество не так заметно, а стоимость работ (материалов) значительно возрастет.
- Изделия с бумажной изоляцией (типа ААБл и подобные), пропитанной маслом, не самый хороший материал для самостоятельных работ. Причины — их жесткость, неудобство в работе. Они требуют концевых разделок, а тестирование этих кабелей возможно лишь мегаомметром.
- Провода, если есть такая возможность, лучше укладывать целыми кусками. Если ее нет, то муфтить нежелательно, так как без опыта подобной работы надежность полученного соединения гарантировать трудно. Альтернатива — надземная соединительная коробка.
- Когда на пути стоит большое дерево, обойти которое никак не получается, под корни можно забить трубу (металлическую, асбестоцементную). В ней потом легко проложить кабель.
- Самые нежелательные виды проводов для подземной прокладки — ПУНП и КГ.
- Бронированный кабель всегда требует заземления брони.
Самостоятельная прокладка кабеля в земле — операция, которую язык не повернется назвать невыполнимой либо сложной, однако такая работа требует от мастера максимального внимания к деталям, аккуратности и ответственности, ведь электричество — форма энергии, шутки с которой нередко обходятся очень дорого. Кроме того, грамотно проложенный качественный кабель не создаст проблем на протяжении долгих лет.
Чтобы убедиться в относительной несложности процесса, можно посмотреть видео, в нем все показано (и рассказано) в подробностях:
Временный кабель для освещения
Рассмотрим марки кабельных изделий, которые удобно использовать для электроподключения временных осветительных устройств в различных условиях.
Марка ПВС — это соединительный провод с медными мультипроволочными скрученными электропроводниками (2-5 шт.) в изоляции и внешней оболочке из полимерного ПВХ. Благодаря своей гибкости изделие часто служит для создания временных электролиний для освещения (до 380 В) внутри помещений. Влагозащищенность ПВС, стойкость к плесени и высоким температурам (до +70 С, обычный режим: от -25 до +40 С) допускает возможность монтажа марки для наружных осветительных электросетей на стройплощадке. В этом случае понадобится уложить провод в металлический или пластиковый гофрорукав и разместить его на временных опорах. Срок службы ПВС — 10 лет.
ШВВП- марка имеет схожие с ПВС технические параметры, но меньшее число проводников (2-3 шт.) и может эксплуатироваться при более низких температурах — до минус 40 С. ШВВП выпускается в виде плоского провода.
ПГВВП (ПУГНП) — еще одна разновидность гибкого плоского провода, при помощи которой легко монтировать линии для временного освещения. Марка допускается для работы при -30/+50 С, служит не менее 20 лет.

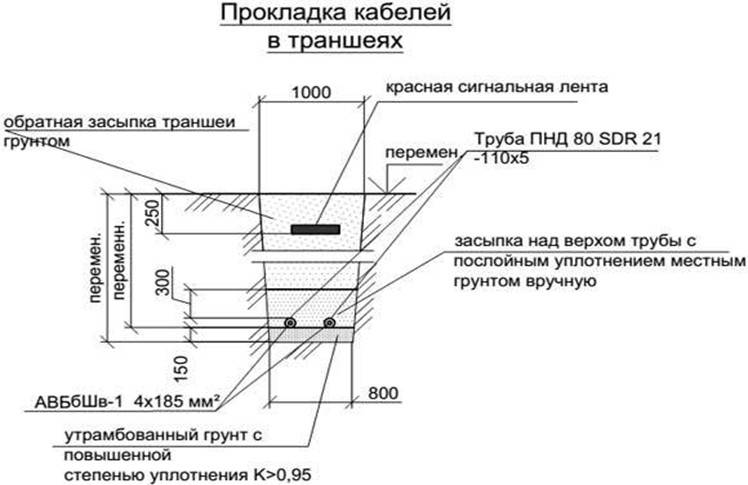

Рытье траншеи под кабель – расстояния и размеры
Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?
Ошибка №2 Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.
Необходимо выдержать определенное расстояние в 60см.
После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.
Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.
Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.
Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.
Ошибка №3 С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.
Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.
Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?
Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.
Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.
Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.
Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.
Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.
Ошибка №4 Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.
Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.
Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.
Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.
А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:
вводного кабеля
кабеля на видеодомофон
уличного освещения
питание автоматики откатных ворот
Особенности технологии
Подземное проведение линий электропередач — процесс трудоемкий. Ремонт таких коммуникаций сложен, поэтому все работы ведутся в соответствии с ПУЭ прокладки кабеля в земле (правилами устройства электроустановок).
Провода, не предназначенные для укладки в грунт, использовать нельзя. Для этого применяются специальные бронированные кабели с гидроизоляционным слоем. Они защищены от воздействия воды и механических повреждений, прочны на разрыв и противостоят движению грунта. Провод выбирают следующим образом:
- Для установки в грунт с нормальной кислотностью используют бронированные изделия АВБбШв с алюминиевыми жилами и ВБбШв с медными.
- Если кабель нужно уложить в болотистую почву, солончаки, места с большим количеством строительных отбросов или шлака, то применяют изделия со свинцовой броней или оболочкой из алюминия ААБл, ААБ2л, АСБ, АСПл, АВБбШ и т. д.
- Для подключения к электричеству небольших дач, хозпостроек или бань можно использовать обычные провода, покрытые ПВХ. Они обладают достаточной прочностью и устойчивостью к воздействию влаги и агрессивных сред. Иногда для установки на участке применяют такие виды, как NYM, СИП или ВВГ. Но эти изделия не предназначены для подземной укладки и быстро теряют полезные свойства.
- В районах Крайнего Севера для подземной укладки используют кабели ПвКШп с повышенной устойчивостью к низким температурам.
Виды защитных труб
Описание укладки
По намеченному пути роют траншею глубиной от 70 до 80 см. Ее ширина зависит от количества прокладываемых ниток. Если укладывается один кабель, та она составляет 20 см, если два и более, то между ними выдерживают дистанцию более 10 см. Когда траншея выкопана, проводят следующие работы:
Со дна и стенок удаляют камни, стекла, кирпич и другие твердые предметы. Они способны повредить изоляционный слой и вывести из строя всю линию.
Дно выравнивают и утрамбовывают, чтобы не было сильных перепадов. На дно засыпают песчаный слой толщиной 10 см. Можно использовать недорогой карьерный, но предварительно его нужно просеять, чтобы удалить камни, стекла и другие предметы. Песок утаптывают, чтобы не было ям и горбов. Осматривают силовой кабель для прокладки в земле, проверяют изоляцию. На него сразу же надевают футляры и подводят к местам повышенной нагрузки. Провод кладут в траншею. Его не следует натягивать, укладку производят небольшими волнами. В нужных местах помещают футляры. Чтобы устранить возможные повреждения при укладке, кабель обследуют. Оболочки проверяют мегаметром, чтобы найти повреждения. Если такой прибор отсутствует, то можно просто прозвонить провода на обрыв с помощью мультиметра. Кабель также следует проверить «на землю». Если он «землит», значит, где-то повреждена изоляция. Такие места нужно найти и устранить повреждения. Необходимо зарисовать план прохождения трассы и отметить на нем расстояние от надежных объектов: углов домов, границ участков и т. п. Это необходимо для того, чтобы облегчить доступ к поврежденным участкам при ремонте кабеля.
Затем поверх кабеля насыпают слой песка толщиной около 10 см и утрамбовывают ногами. Сверху засыпают слоем земли, из которой убрали камни и другие острые предметы
Толщина слоя должна составлять 15 см
Производят укладку сигнальной ленты из яркого полимерного материала с надписью «Осторожно, кабель!». Это делают для того, чтобы уберечь провод от повреждений при строительных работах
Траншею окончательно засыпают грунтом, делая засыпку несколько выше поверхности земли, так как почва со временем оседает.

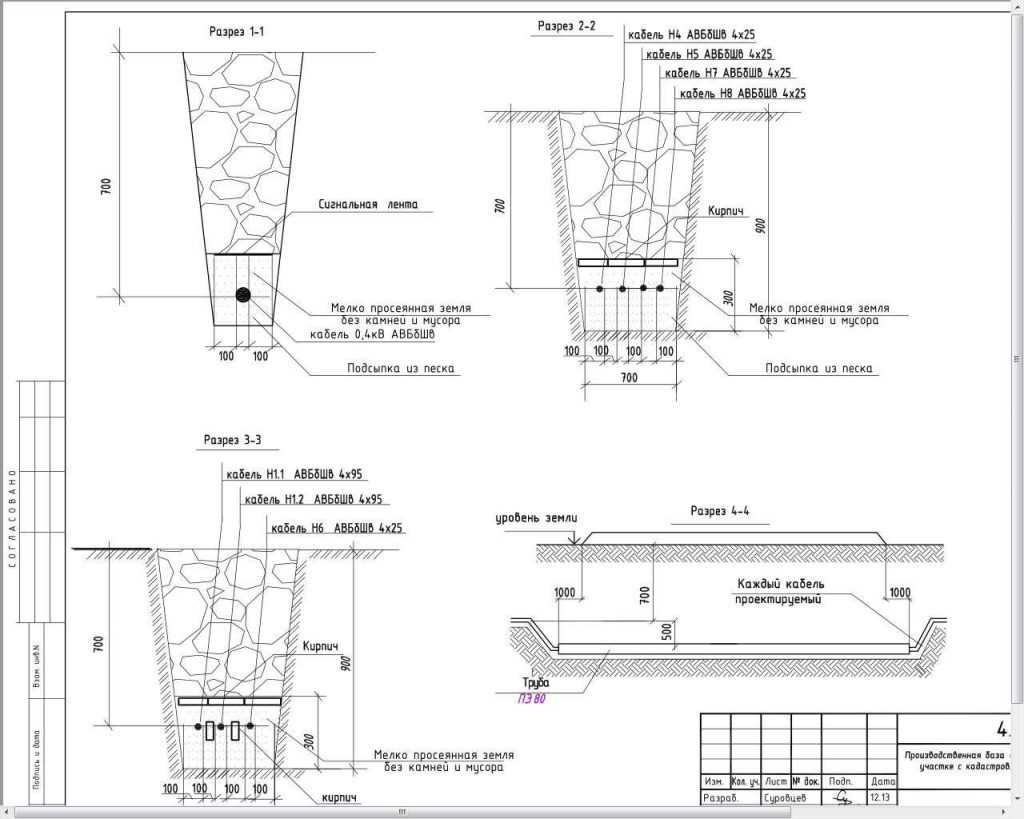

Точное нахождение размеров траншеи для прокладки кабелей
Если вам необходимо прокладывать силовую линию под дорогами, а также иными естественными и искусственными препятствиями, глубину залегания провода повышают до 1,1 метра вне зависимости от его типа. Допускается и большая глубина – например, при горизонтальном бурении. При организации пересечений двух силовых линий под землей, а также при пересечении других инженерных коммуникаций стоит соблюдать расстояние в 1 метр между ними, либо 30 см при условии, что линии оснащены дополнительной изоляцией и защитной оболочкой из твердых строительных материалов.
Если вам требуется прокладка кабеля, Москва станет местом, в котором понадобится создавать множество линий, идущих в одном направлении. Если их количество не превышает 10, суммарная мощность 1 МВт, а напряжение – 100 кВ, можно использовать стандартные траншеи. В противном случае применяются исключительно бетонированные тоннели. Параметры траншей, предназначенных для укладки нескольких кабелей, приведены в таблице ниже:
Особенности при определении размеров траншеи для прокладки кабеля
Если вы собираетесь прокладывать силовую линию достаточно высокой мощности, вам стоит обратить внимание на углы поворота траншеи. Сравните их со стандартными параметрами, указанными производителем провода – если значения не являются допустимыми, стоит пересмотреть план организации подземной линии
Если напряжение кабелей является достаточно высоким (более 10 кВ), вам также стоит предусмотреть формирование а траншее разделительной прослойки, предотвращающей контакт проводов – она состоит из изоляции, а также плотных строительных материалов.
Когда формируется ввод на территорию объекта, кабель может залегать на меньшей глубине – 0,5-0,6 метра в точке подключения. При этом он соединяется с электрической установкой при помощи специальной муфты, а также распределительного оборудования – например, щитка. В нем можно не только осуществлять обесточивание системы, но и проводить измерение петли фаза-ноль, а также иные электрические испытания.
Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.
Как проложить кабель под землей на даче. Ввод электропроводки в дом
Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.
Если же закладная не была сделана в ходе строительных работ, в фундаменте необходимо просверлить дыру, в которую затем вставляется и фиксируется труба.
Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.
Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».
Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.
Прокладка кабеля в земле, расстояния в свету до зданий и насождений
При прокладке в земле параллельно с другими эксплуатируемыми кабелями или инженерными коммуникациями вблизи зданий и сооружений должны соблюдаться расстояния в свету (не менее):
Прокладка кабеля в земле, расстояния в свету от кабеля до лесных насаждений
При случайном повреждении какого-либо подземного сооружения ответственный исполнитель работ обязан немедленно прекратить работы в этом месте, принять меры, обеспечивающие безопасность работающих, и сообщить о случившемся своему руководителю и в аварийную службу эксплуатирующей организации. При обнаружении газа в траншеях или котлованах работы в них должны быть немедленно прекращены, а люди выведены из опасной зоны. Работы могут быть продолжены только после прекращения дальнейшего поступления газа. Все поврежденные при разработке траншей сооружения (кюветы, водоспуски, арки, каналы, насыпи, усовершенствованные покрытия, ограждения и т.п.) должны быть восстановлены. На пахотных землях должна быть произведена рекультивация плодородного слоя грунта.
Объем и условия выполнения работ по рекультивации определяются проектной документацией. Сигнальные кабели могут прокладываться без ограничения в одной траншее с силовыми кабелями с рабочим напряжением до 500 В. Сигнальные кабели при пересечении их с силовыми кабелями и другими подземными сооружениями также должны прокладываться на расстоянии 0,5 м от этих сооружений, если это расстояние по местным условиям выдержать нельзя, то допускается уменьшить его до 0,3 м. При этом в месте пересечения сигнального кабеля с силовыми его нужно прокладывать в асбестоцементной трубе. Расстояние между пересекающими друг друга сигнальными кабелями должно быть не менее 0,1 м.
