Прокладываем канализацию в частном каркасном доме своими руками? Пошаговая инструкция

Этапы работ по устройству канализации своими руками

Колодец

Наиболее доступный и простой метод обеспечения потребности в воде, это выкапывание колодца. Его плюсы, это невысокая стоимость и простота устройства, а вот минусов такой способ водоснабжения имеет значительно больше. Прежде всего это его производительность, то есть объем воды, который вы сможете получить за час. Максимальная производительность колодца составляет 200 литров в час. Этого объема, как правило, хватает, на то, чтобы полить посадки, приготовить ужин и вымыть посуду. Причем не одновременно, а поочередно, правда, если колодец глубокий и в нем несколько колец заполнено водой, то можно за раз выкачать большее количество воды. В среднем одно кольцо, это 600 литров воды. Второй значимый минус, это большая вариативность качества воды, и необходимость ее бактериологического исследования и химического анализа.

На качество и количество воды в колодце оказывают влияние притоки водоносных слоев и состав почвы. В песчаных почвах и глинах приток воды будет отличаться в 2-3 раза. В глинистых грунтах за ночь может быть приток от половины кольца до одного кольца и больше. Первое, считается слабым притоком, последнее хорошим. В песчаных почвах приток больше и проницаемость ее лучше, поэтому в песчаных грунтах вода в колодце стоит на полтора кольца и меньше, не смотря на хороший приток, а в глинистых и суглинистых почвах, вода задерживается в слоях почвы и в колодцах накапливается до 10 и более колец, за счет застоя. Такие колодцы рекомендуется прокачивать каждый год, откачивая всю воду, позволяя ей обновиться полностью.

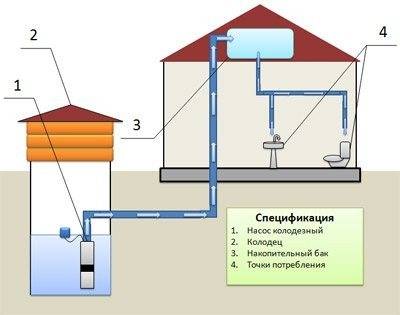

Колодезные насосы для водоснабжения дома

Колодезные поверхностные насосы устанавливаются на поверхности, а в воду погружается всасывающая трубка с клапаном. Обычно производительность таких насосов 4-8м3 воды в час, а напор не превышает 55 метров. Делятся колодезные поверхностные насосы на центробежные и самовсасывающие.

Центробежные поверхностные насосы бывают одноступенчатыми и многоступенчатыми, не имеют эжектора и могут поднимать воду на высоту до 7-8 метров. Одноступенчатые центробежные насосы просты конструктивно, достаточно надежны и недороги, но при этом шумны. Многоступенчатые имеют более низкий уровень шума и энергопотребления. Параметры напора и подачи этих двух видов насосов одинаковые.

Самовсасывающие поверхностные насосы оснащены встроенным или вынесенным эжектором, что позволяет поднимать воду с глубины более 8 метров. Модели со встроенным эжектором дороже и шумнее центробежных насосов, и лучше их устанавливать в отдельном помещении вне дома. Модели с вынесенным эжектором практически бесшумны, эжектор при этом располагается в колодце или скважине, и способны поднимать воду с глубины до 45 метров. Вместе с тем, такие насосы сложнее в монтаже и эксплуатации, а также довольно чувствительны к наличию в воде ила и песка.

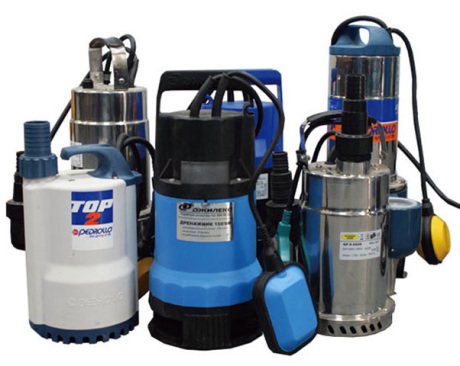

Колодезные погружные насосы в отличии от скважинных имеют более короткий и широкий корпус, они подходят для небольшой глубины погружения.

Если вода в колодце находится на глубине более 8 метров от поверхности, то следует использовать погружной насос, который полностью погружается в воду. При колебаниях уровня воды в колодце, необходимо контролировать положение насоса, не допуская его нахождения над поверхностью. Это может привести к его перегреву и поломке, а значит потребует замены насоса на новый. Такой контроль безусловно является недостатком использования погружного насоса. Однако, если погружной насос имеет поплавковый выключатель, то выхода из строя можно избежать, так как поплавок вовремя отключит насос при изменении уровня воды.

Погружные колодезные насосы делятся на центробежные и вибрационные. Центробежные обеспечивают большую подачу воды, стоят дороже вибрационных, обычно имеют нижний забор воды и более предпочтительны для скважин, так как почти лишены вибрации, и тем самым не оказывают разрушающего действия на стенки скважины.

Вибрационные имеют меньшую стоимость, но и меньшую мощность, к тому же не рекомендуются для скважин, ввиду наличия сильной вибрации, способствующей запесочиванию скважины и снижению притока воды. Такие насосы бывают с верхним и нижним забором воды. Модели с верхним забором меньше подвержены всасыванию ила со дна колодца, но в то же время более чувствительны к понижению уровня воды.

Виды канализационных систем для частного дома

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.

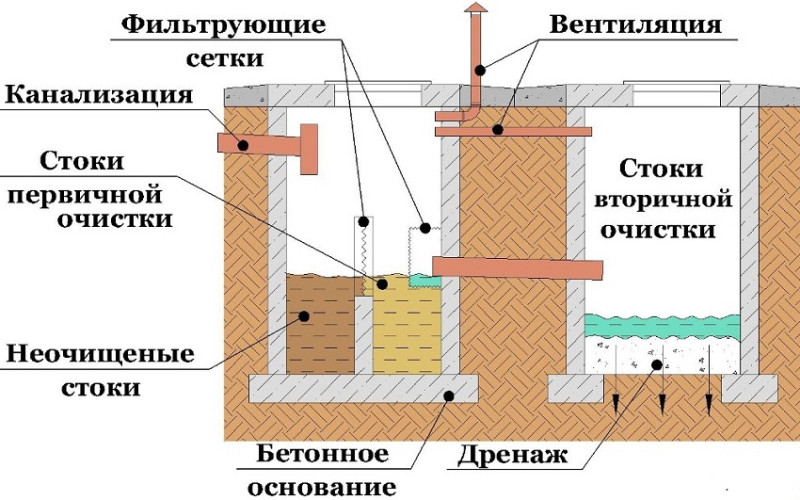

• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

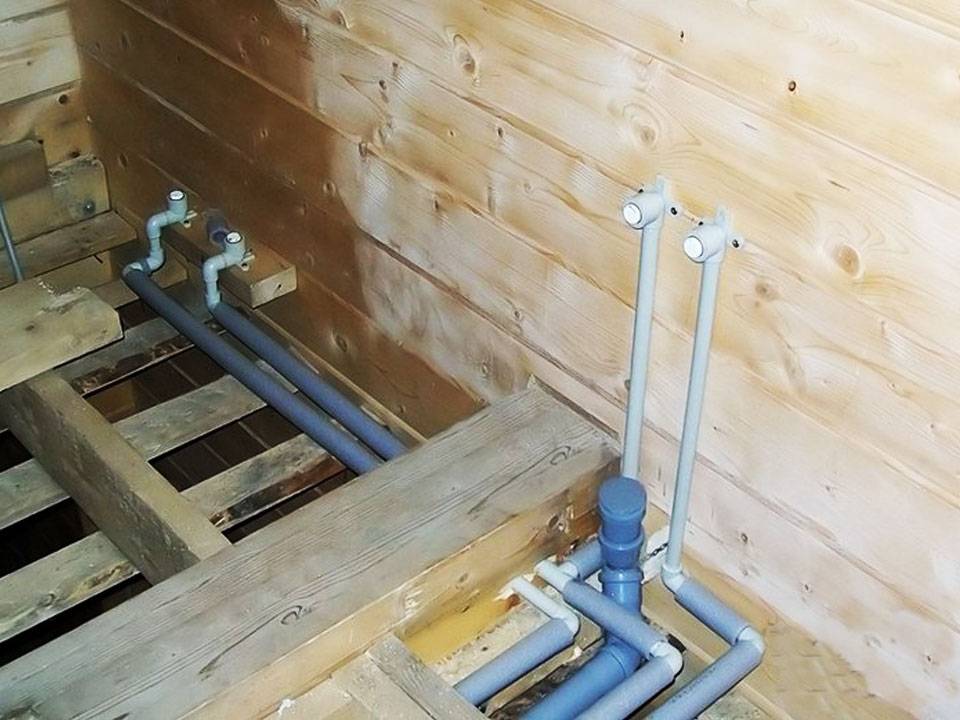

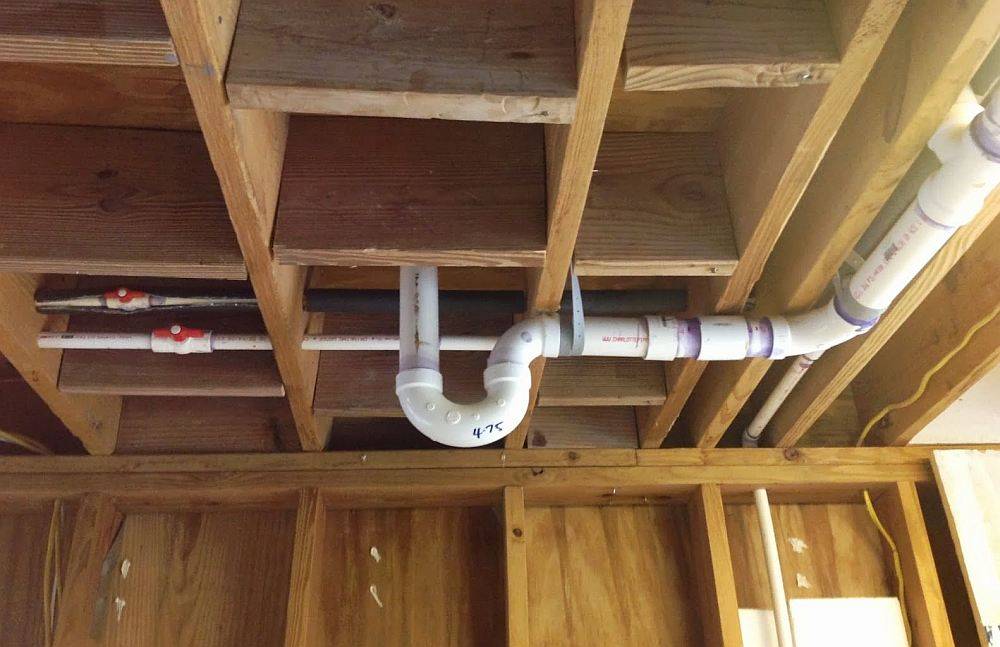

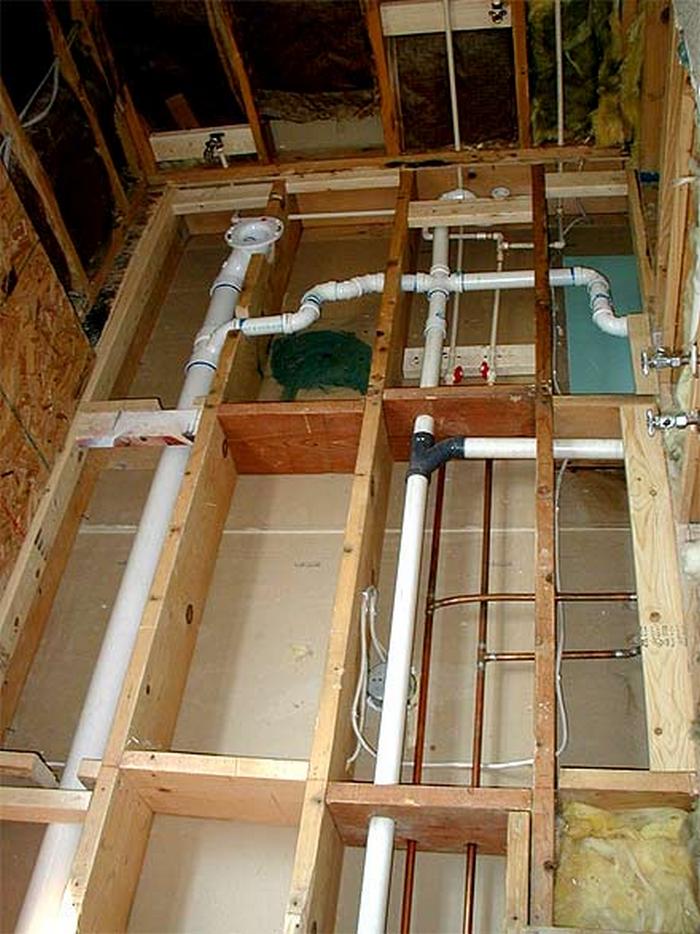

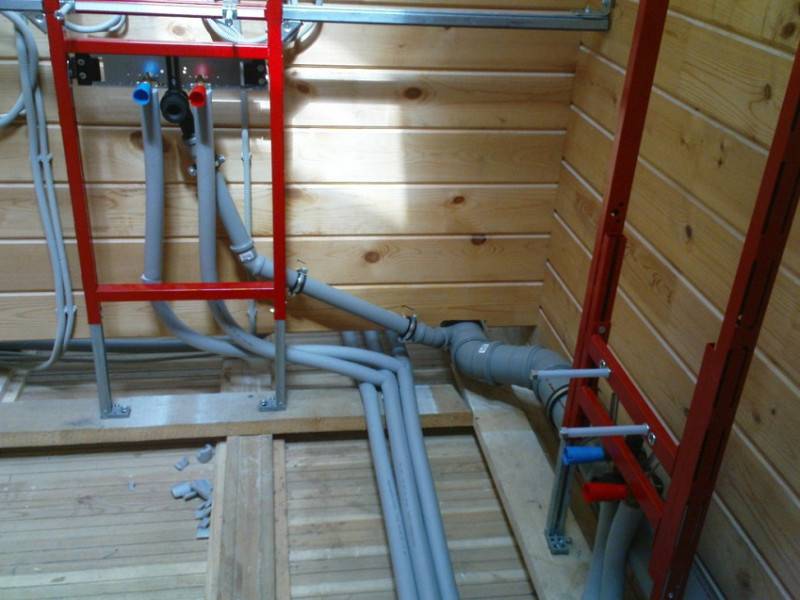

Внутренние сети

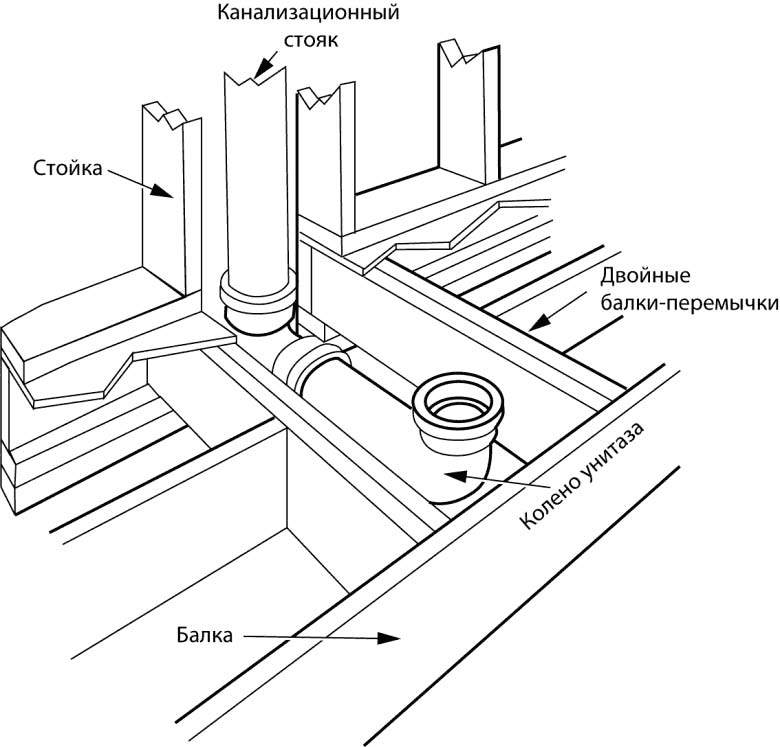

Для установки системы канализации в каркасном доме своими руками, необходимо изучить все тонкости этого дела.

Так, делая установку внутренней канализации, необходимо учитывать зазоры для защиты труб и усадку здания, которая будет происходить при фундаменте на винтовых сваях. Горизонтальные элементы нужно размещать таким образом, чтобы они имели минимальную протяжность и прикреплялись без грубых связей к стенкам.

Оптимальный материал для выполнения внутренней канализации – трубы из полипропилена или ПВХ, диаметр которых составит 50 мм. Что касается туалета, то там нужно использовать трубу 110 мм. Первоначально выполняют установку труб разводки от общего санузла. Это означает, что трубами необходимо подключить туалет, душевую, ванную, стиральную машинку к канализации.

Чтобы в будущем очистка труб происходила максимально быстро и удобно, на каждом повороте рекомендуется ставить ревизию. Кроме того, необходимо проводить герметизацию каждого шва и стыка, чтобы повысить прочность канализационной системы. К установке наружной канализации не приступают, пока не собрана внутренняя часть.

Полезное: Открытая электропроводка в каркасном доме

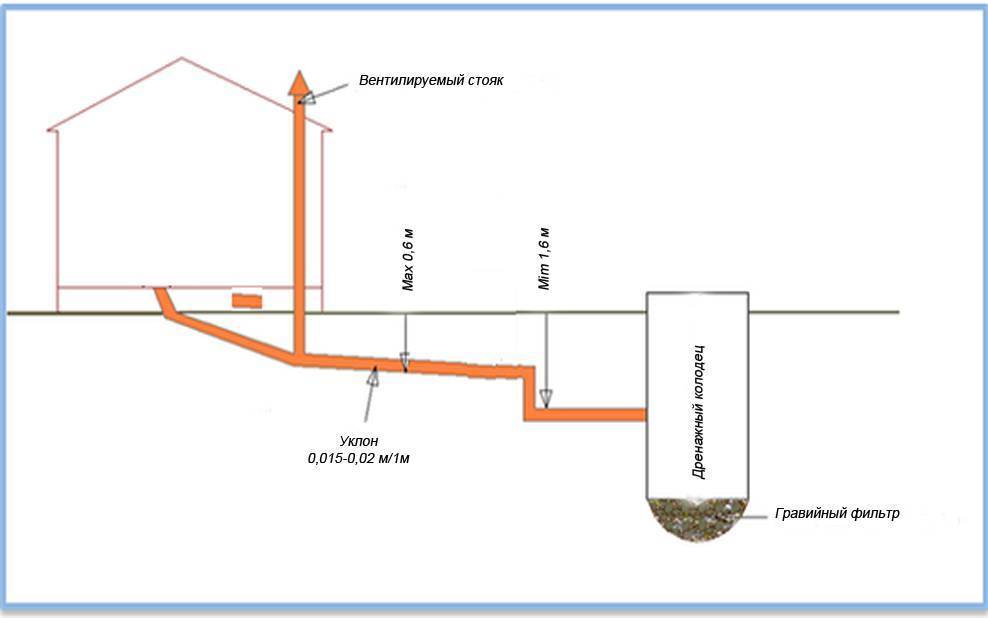

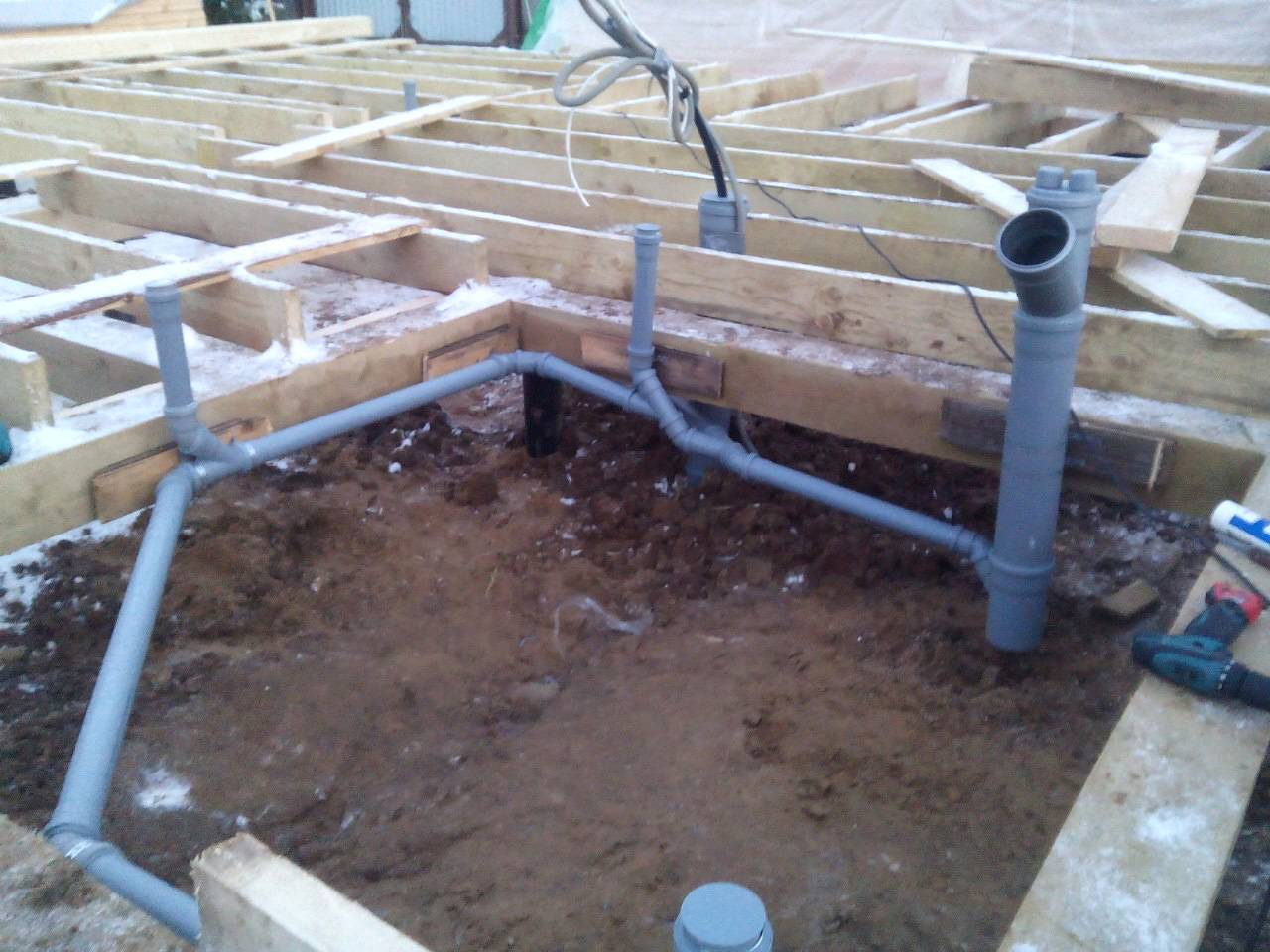

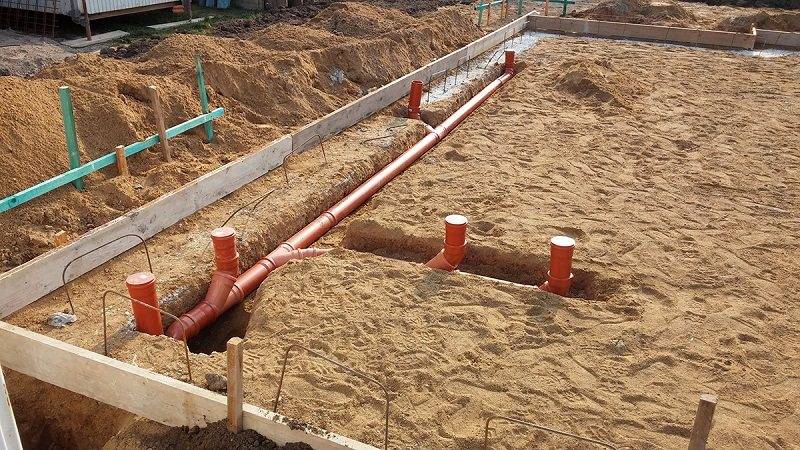

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

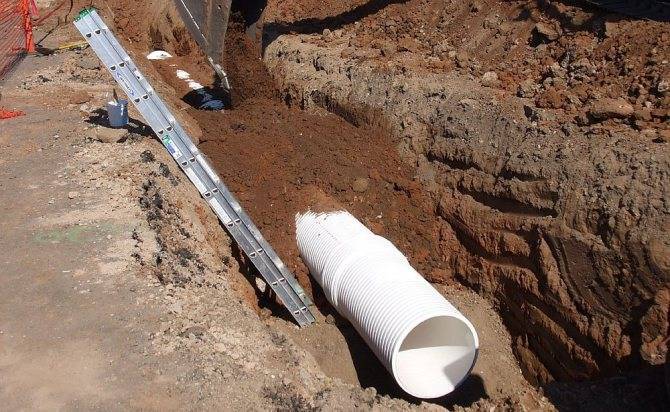

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

1. Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
2. С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.
3. Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
4. Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
5. Для соединения элементов конструкции нужно использовать герметик.
6. Для поворотов трубопровода применяется плавный отвод.
7. Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

— Что выбрать: колодец или скважину?

Тут стоит начать с того, что в сухие годы многие колодцы оказывались без воды. Что касается скважины: то такую ситуацию представить сложно. Но скважина дороже колодца. Если мы говорим именно о скважине, потому сегодня не мало фирм, которые делают дырки на участке – но скважинами это не является. Нормальная скважина подразумевает обсадные трубы, фильтр на конце скважины, перед установкой этого фильтра должна быть промыта полость и обязательно должен быть паспорт на скважину. В паспорте указывается информация о том, какой организацией произведены работы, сколько воды даёт эта скважина и обозначены гарантийные обязательства. Минувшим летом метр такой скважины стоил 4, 5 тысячи рублей. Сколько метров понадобится? Тут ответ с достоверностью порядка 90% должны дать специалисты: которые, прежде чем начинать, изучают всю информацию об участке. Профессионалы не делают скважины «вслепую». Те, кто делают дырки в земле, как правило, гарантий не дают и анализа воды не делают.

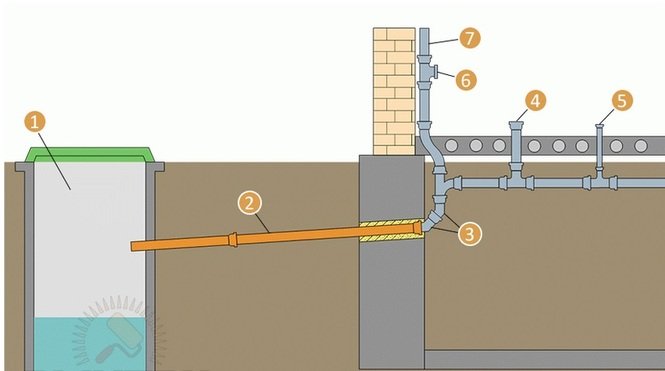

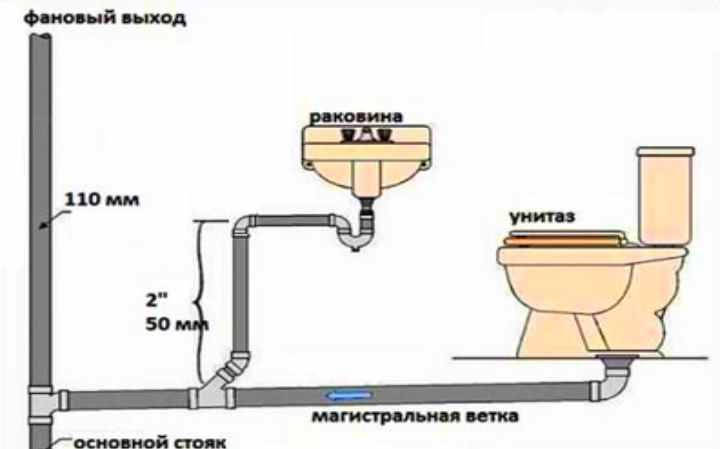

Устройство классической канализации

В качестве примера рассмотрим систему канализации двухэтажного каркасного дома на сваях с максимальным набором сантехнического оборудования. В состав коммуникации входят такие компоненты, как:

Центральный стояк – это вертикально расположенная труба, в которую попадают все стоки с последующим отведением за пределы здания. Ее сечение должно быть не меньшим, чем диаметры всех остальных веток.

Фановая труба – она же вентиляционная, предназначена для соединения системы канализации с атмосферным воздухом. Выполняет две основные функции – компенсирует внутреннее давление в магистралях, а также обеспечивает отвод неприятных запахов за пределы дома.

Главная магистраль – горизонтально расположенная труба (или несколько труб), соединяющая центральный стояк с отводами сантехнического оборудования. Диаметр, как правило, такой же, как у стояка, но не меньше, чем у второстепенных веток.

Отводы и соединительные узлы – трубы, гофрированные патрубки, гибкие шланги, сифоны, гидравлические затворы и другие изделия, соединяющие центральную магистраль с сантехникой.

Смотровые тройники – фитинги, устанавливаемые на каждой горизонтальной магистрали, идущей к стояку. Нужны для регулярного осмотра и прочистки системы при засорах.

Вывод из дома – трубопровод, соединяющий стояк с трубой, проложенной под землей за пределами дома к септику.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Сборный колодец

Как сделать облицовку?

Монтаж деревянного каркаса-обрешетки выполняется по технологии:

1. Подготовка. Поверхности фасада очищают от загрязнений и устраняют предметы, способные помешать монтажу.
2. Нанесение разметки. Расстояние между панелями зависит от их веса, размера, ветровой нагрузки и других параметров.
3. Подготовка каркаса. Компоненты из древесин обрабатываются защитными средствами. Проверяется их размер, так как они должны быть одинаковыми. Не рекомендовано стыковать детали для достижения нужного размера.
4. Монтаж каркаса. Устанавливаются кронштейны, а на них накладываются рейки и закрепляются саморезами. Конструкция выравнивается с помощью строительного уровня. Устанавливаются углы J-профильными элементами.

Технология монтажа кладки из кирпича или блоков вокруг цоколя фундамента деревянного дома реализуется в несколько этапов:

1. Подготовка. Рабочий участок очищается от загрязнений и мусора. Проводятся замеры, подготавливаются материалы и создается разметка.
2. Создание отмостки. Для цоколя свайно-винтового фундамента нужно обустроить бетонную или асфальтовую полосу по периметру здания для защиты от проникновения влаги внутрь помещения.
3. Устройство изоляционных материалов. Устанавливается тепло- и гидроизоляция. Вертикальное расположение материалов уместно при внешней изоляции. Для фундамента на сваях обязательной является горизонтальная изоляция, позволяющая уменьшить глубину промерзания вдоль стен.
4. Монтаж кирпича или блоков. Предварительно выставляются углы для создания ровной конструкции. Сваи обвязывают металлическим профилем. Для монтажа готовят бетонно-песчаный раствор. Для повышения надежности можно вбить металлические штыри, которые вынимаются по окончанию работ.

Установка цокольного металлического профиля выполняется по технологии:

1. Разметка. Производится строительным или лазерным уровнем и веревкой. Отмечаются места для сверления отверстий.
2. Подготовка отверстий. Шаг их создания составляет от 300 до 700 мм в зависимости от характеристик подвесной системы.
3. Обрезка профилей. Для создания угловых стыков нужно обрезать торцы крайних профилей под углом в 90о.
4. Монтаж. Устанавливают конструкцию с угла, прикладывая элементы поочередно. Профиль монтируется с помощью дюбелей. Профили крепятся между собой планками.

По окончанию установки каркаса-обрешетки или металлического профиля осуществляется подготовка и устройство отделочного материала.

Самостоятельное устройство канализации

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

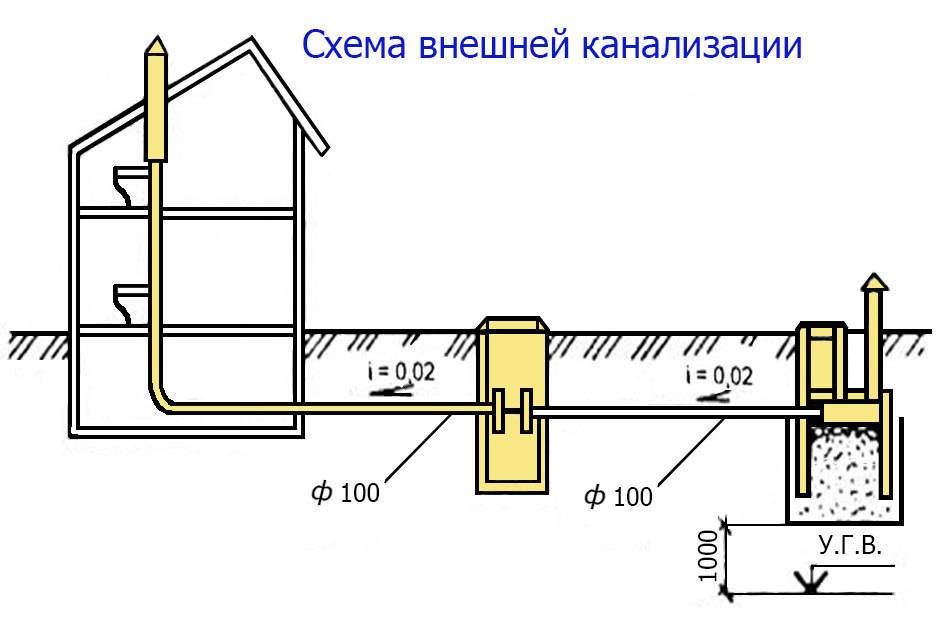

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне)

При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

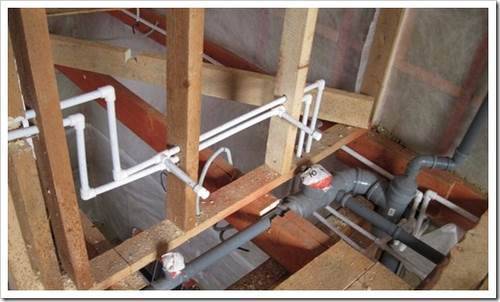

Коммуникации в каркасном здании

Преимуществом любого каркасного жилья является быстрота его возведения. Относительная лёгкость используемых стройматериалов позволит обойтись без использования спецтехники (подъёмные краны, экскаваторы и т.д.).

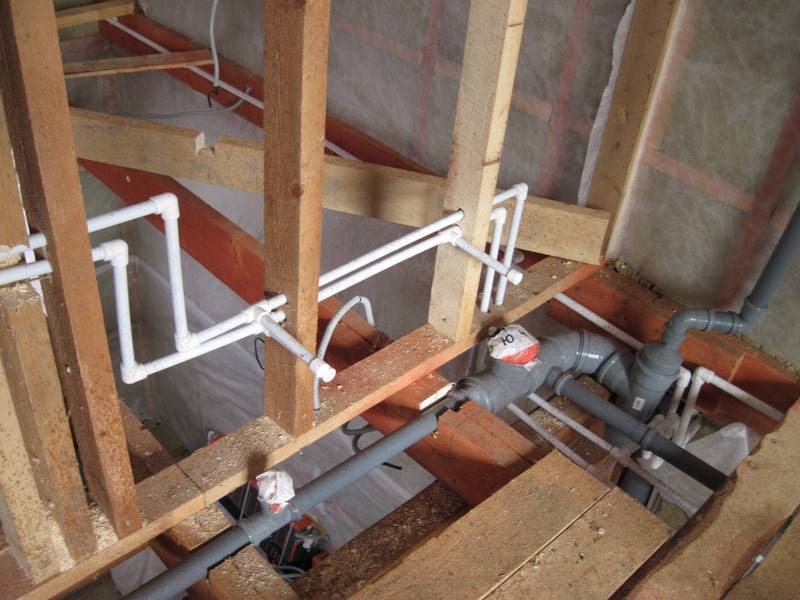

Изначально ведётся возведение перекрытий, а внутри них устанавливается несколько слоёв утеплителя. Подобный подход позволяет получить широкий спектр возможностей для качественного монтажа коммуникационных сетей:

• внутри стен;
• непосредственно под полом;
• между отделкой и утеплителем;
• поверх стен.

Естественно, последний вариант стоит рассматривать, как самый крайний. Ведь разветвлённая сеть коммуникаций явно не украсит дом.

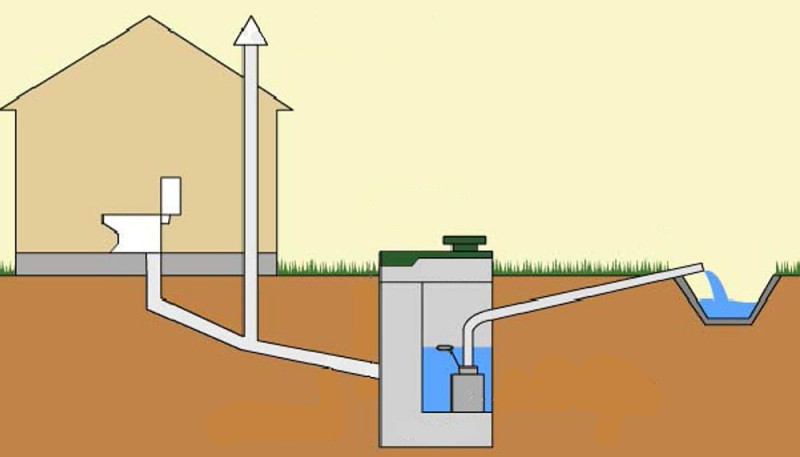

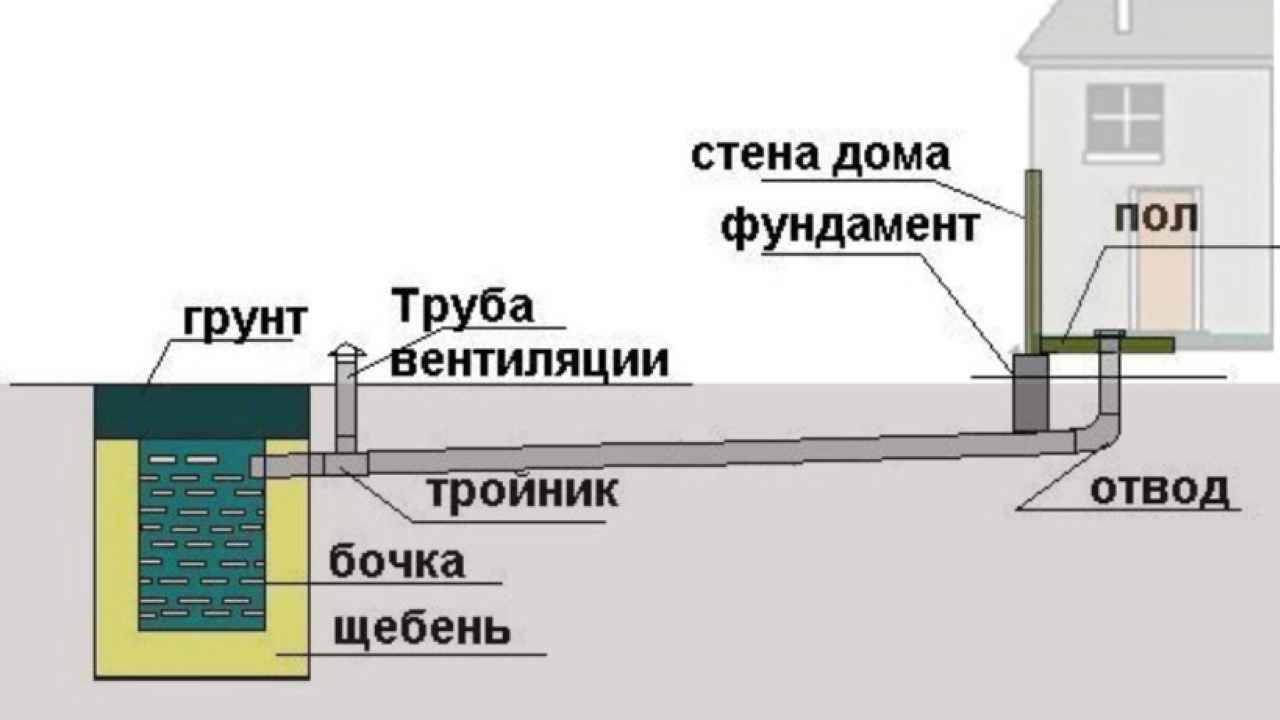

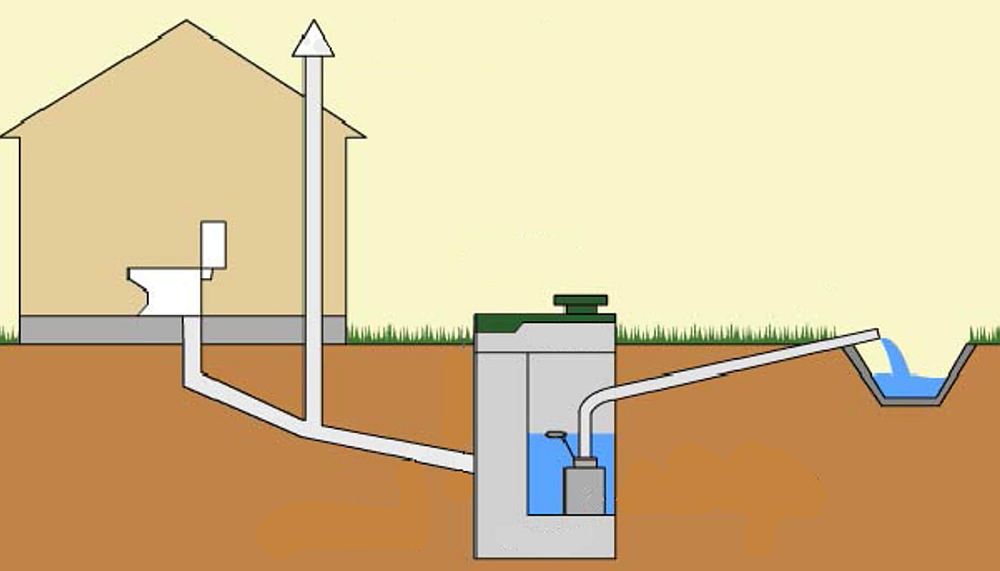

Порядок обустройства наружной канализации

Внешняя канализация прокладывается под землей. В её задачу входит доставка стоков к месту их сброса. Для прокладки наружной системы применяются трубы с условным проходом не менее 100 мм. Материал трубопроводов подбирается с учетом давления грунта и возможного проезда транспортных средств над линией коммуникаций. Как правило, это чугун, сталь, асбоцемент, полимеры или керамика. Трубы следует укладывать ниже уровня промерзания грунта. При отсутствии такой возможности необходимо предусмотреть специальное утепление или подогрев.

Проблема утилизации стоков может быть решена несколькими способами. Проще всего подключиться к ближайшей системе канализации. В случае отсутствия поблизости канализационного коллектора можно использовать накопительную емкость, содержимое которой будет периодически удаляться асенизаторной машиной. Более прогрессивным способом является использование локальных очистных сооружений и биологических септиков. Данные установки обеспечивают эффективную очистку бытовых стоков от вредных микроорганизмов и посторонних примесей.

Элементы канализации

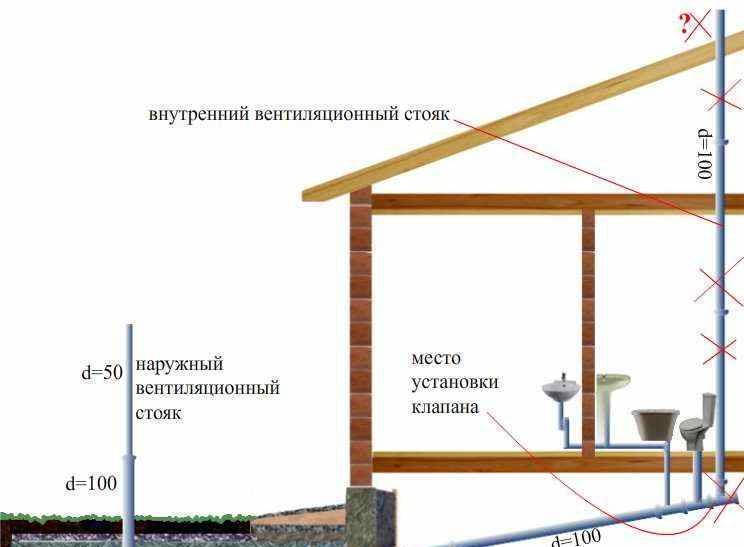

Обустройство вытяжки

Во избежание попадание запахов в помещение в нижней части всех сантехнических приборов (раковин, унитазов и пр.) предусматривается изогнутая труба – гидрозатвор. Однако при интенсивном использовании канализации в стояке иногда образуется разряжение. В таком случае возникает «срыв гидрозатвора» – газы без сопротивления воды начинают проникать в дом.

Чтобы этого избежать, необходимо предусмотреть их отвод в атмосферу. Фановая труба для вентиляции канализационной системы выводится через крышу. Ее диаметр всегда равен диаметру трубы основной. Если фановая труба проходит по неотапливаемую чердачному помещению, ее необходимо утеплить.

При небольшой пропускной способности канализации допускается оборудование канализации без вытяжки. Однако в таком случае стояк обязательно должен заканчиваться прочистным или ревизионным люком.

Ревизионный люк и отверстие для прочистки (оборудуется заглушкой)

Основные принципы подключения каркасного дома к канализации

Планирование канализационной системы и ее установка для каркасного дома ничем не отличается от аналогичных работ для других типов частных и многоэтажных домов

Но есть ряд особенностей и моментов, на которые стоит обратить внимание. Кроме того, выдвигается ряд дополнительных требований к материалам, которые будут использоваться. Внутренняя часть канализации каркасного дома необходима для того, чтобы доставить сточные воды и другие отходы жизнедеятельности жильцов с места расположения сантехнических элементов и бытовой техники за пределы дома

Внутренняя часть канализации каркасного дома необходима для того, чтобы доставить сточные воды и другие отходы жизнедеятельности жильцов с места расположения сантехнических элементов и бытовой техники за пределы дома.

К системе канализации необходимо подключить унитаз, ванну, душ, мойку в кухне и умывальник в ванной. Кроме того, в прямом подключении нуждаются стиральная и посудомоечная машины, ведь они используют воду в работе, поэтому система оттока должна быть оборудована.

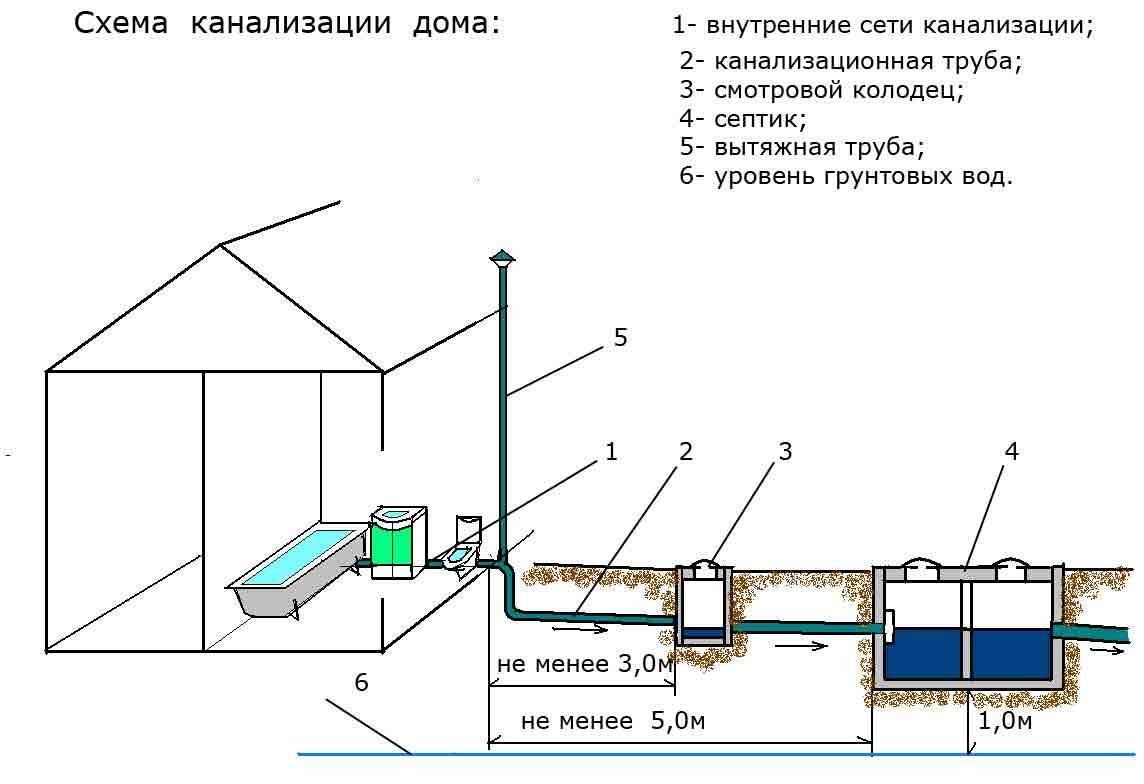

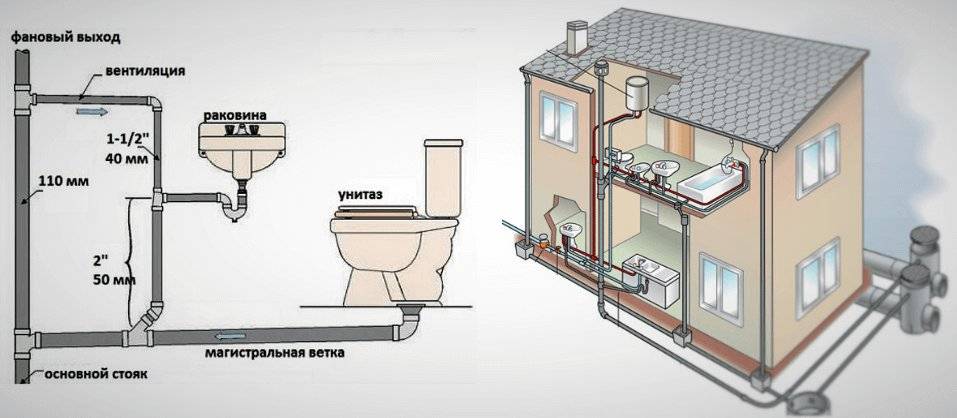

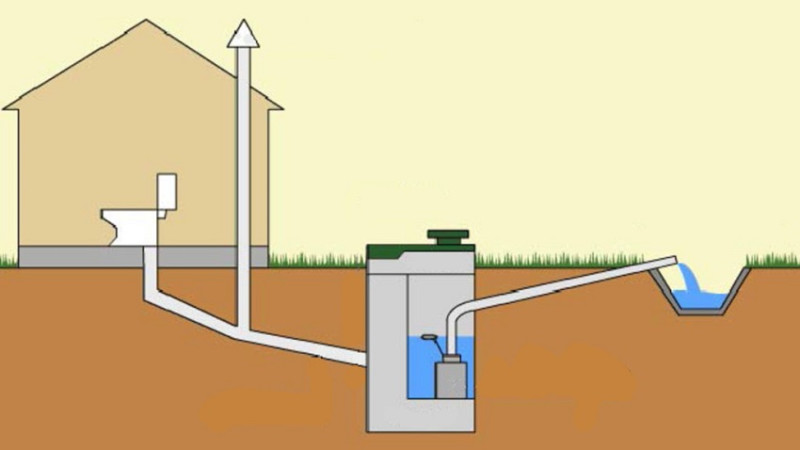

Таким образом, в общем случае систему канализации можно представить как большую сеть труб, которые соединяются в одну и предназначены для выведения из дома отработанной воды вместе с различными отходами. Далее, за пределами здания, общая труба подсоединяется либо в центральную канализацию, либо идет к месту локального сбора сливов.

Проект частной канализационной сети

Прокладка канализации в частном доме начинается с разработки проекта и сметной документации.

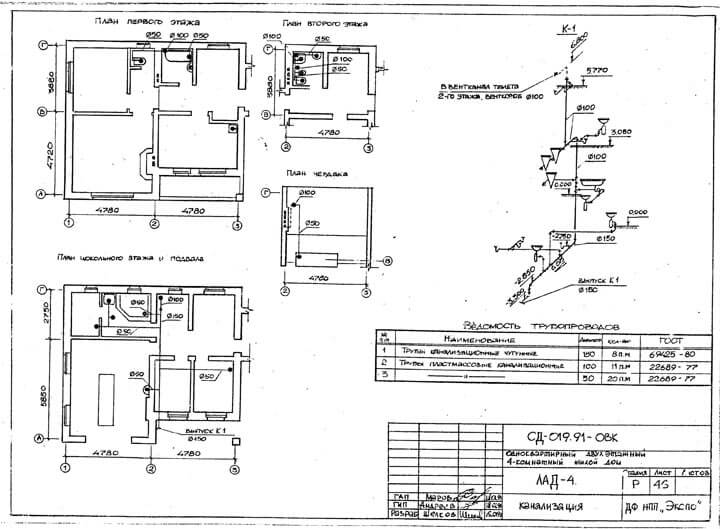

Проект бытовой канализации

Проект бытовой канализации – это схема, на которой подробно указано, где и как надо установить основные части канализационной сети.

Проект частной канализационной сети

При проектировании бытовой канализации надо учесть:

расположение сантехнических изделий внутри дома. Желательно, чтобы вся разводка канализации в частном доме находилась по возможности ближе к установленному ранее центральному стояку. Это позволит избежать применения дополнительного оборудования, значительно сократить расходы на покупку и прокладку трубопроводов, уменьшить риск возникновения засоров и появления неприятных запахов;

Типовая схема внутренней канализационной сети

• уклон канализации в частном доме. При возможности строительства самотечной канализационной системы не надо прибегать к напорному типу. Установка канализации в частном доме самотечного типа гораздо проще и дешевле, чем напорная;
• глубина канализации в частном доме. Требуется, чтобы все трубопроводы и дополнительные сооружения были надежно защищены от промерзания, что может привести к полной недееспособности системы.

Основные правила прокладки канализационного трубопровода

Проект дождевой канализации

Проект ливневой частной канализации, так же как и бытовой включает в себя расположение основных элементов и рекомендации по установке системы.

Типовой проект ливневой канализационной системы

Для качественной и бесперебойной работы частной канализации все необходимые проекты лучше разрабатывать при сотрудничестве с квалифицированными  специалистами.

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех места

ах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

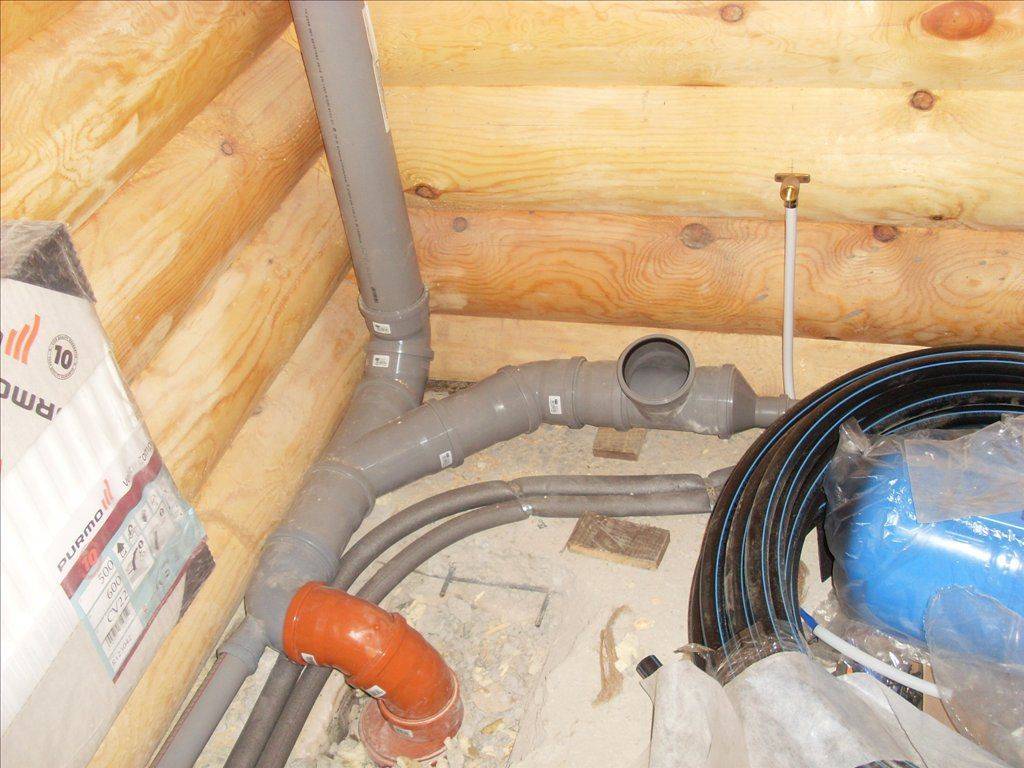

Внутренняя канализация

Так как в нашей стране от подвального помещения в каркасном доме часто отказываются в пользу 2-3 этажа, желательно на этапе строительства фундамента оставить рабочий подпол, под которым будут проложены стоки. Если нет возможности организовать подпол, ветки канализации к основному стояку проводятся максимально низко с соблюдением нормативного уклона.

Схема расположения

На первом этапе обустройства канализации в каркасном доме своими руками выбирается принципиальная схема расположения труб канализации. Этап начинается еще на стадии проектирования дома. Желательно выбирать такое размер лаг перекрытия, чтобы даже крупные канализационные трубы могли расположиться между ними.

Схема расположения.

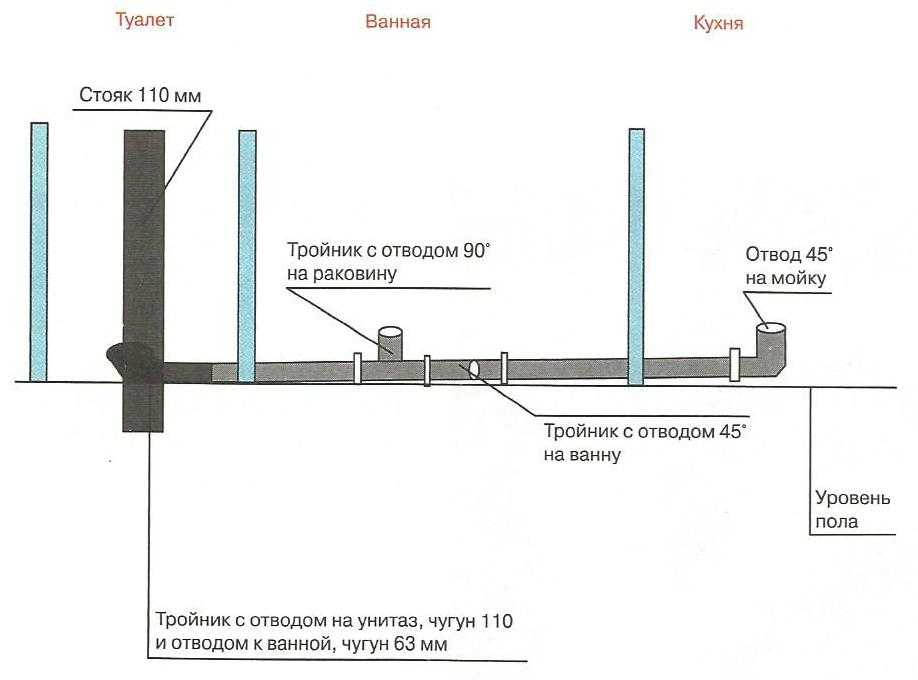

На втором этапе обрисовывается схема расположения канализации в доме. От каждого унитаза отводится магистраль диаметром не менее 110 мм, от кухни, душа, посудомоечной и стиральной машины – магистраль диметром около 50 мм. На схеме обязательно отмечаются тройники, повороты. Далее просчитываются необходимые метры пластиковых труб и закупаются необходимые строительные материалы.

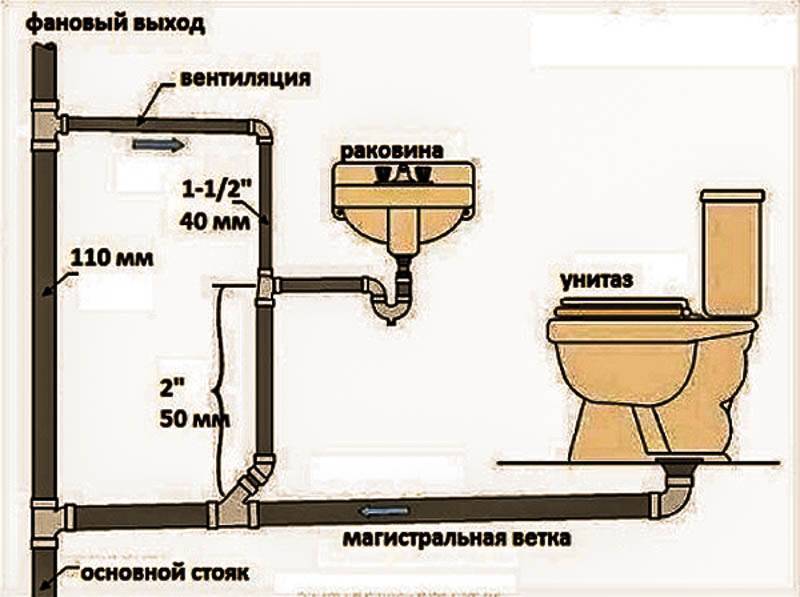

Фановая труба

На третьем этапе проводится работа с обустройством вентиляции для каждой ветки. Этап крайне редко проводится в нашей стране. При этом в случаях, если канализационная магистраль выполнена в виде «слепого» участка, часто во время слива воды в сифоне происходит срыв водяного запора, в результате появляется неприятный канализационный запах из септика.

На заметку
Избежать появления канализационного запаха можно с помощью обустройства вентиляционного выхода, соединенного с фановым стояком, либо путем использования специальных вакуумных клапанов.

На заключительном, четвертом этапе, организовывается ревизионный доступ к каждой ветке канализационной магистрали. Ревизионный доступ позволяет быстро устранить засор: открывается люк, выкручивается пробка, с помощью специального троса засор проталкивается в домовой стояк.
