Простая технология строительства каркасных домов своими руками: Инструкция + Подробные схемы

Перекрытие

Принципиально при строительстве дома технология устройства перекрытия схожа с процессом монтажа пола. Поставленные «на ребро» доски, закрепленные в верхней обвязке, служат балками. Также применяется деревянный двутавр, брус или кругляк, обрезанный с боков

При расчете сечения важно придерживаться правила, гласящего, что оно равно 1/20 или 1/25 величины пролетов. Иными словами для помещения 6х4 метра размеры несущих балок должно быть 20 см. При этом они монтируются на расстоянии 60-80 сантиметров

При этом они монтируются на расстоянии 60-80 сантиметров.

Если используется брус, разрешается увеличить шаг до 1000 мм. по продольным осям. Лучше, если все элементы монтируются заподлицо. Тогда обеспечивается максимальная жесткость каркаса. Для крепежа используют металлические оцинкованные или алюминиевые кронштейны. Тип монтажа – встык с обвязкой. Правильность размещения проверяется электронным нивелиром или жидкостным уровнем. Пошагово, когда строится деревянный домик, процедура монтажа перекрытия выглядит так:

По периметру здания устанавливается лобовая доска сечением 50 на 200 мм.
Вдоль комнаты монтируется продольная балка посредине площади помещения.
С шагом в 60 см укладывают лаги, которые в торец стыкуются в лобовой доске.
Все соединения скрепляются воедино кронштейнами и гвоздями (саморезы нежелательны).

Когда габариты помещения превышают 6 метров. В качестве продольной балки используют клееный брус. Он более устойчив к изгибу под действием поперечных нагрузок.

Стропильная система и кровельный материал

Поэтапно монтаж лаг, стропил и кровельного пирога выглядит так:

Закрепляются торцевые опоры для конька и стропил. Заранее выпиливают паз для сочленения с лобовой доской.
Между крайними элементами натягивают шнурок, служащий ориентиром для постановки средних коньковых конструкций.
Конек – это брус 50х200 мм. Его нужно состыковать над опорной конструкцией, чтобы не произошло искривление.
Наносят разметку для определения мест монтажа элементов стропильной несущей конструкции.
Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
Организовывают дополнительное усиление посредством установки опор под наклонные балки, ветровой ригель, стропильные «ноги».
Набивают или привинчивают карнизную планку.
Прокладывают пароотводящую пленку полосами внахлест по 15-20 сантиметров.
Монтируют брусок контробрешетки сечения 40х50 мм, по нему – доску обрешетки 25х100 мм с шагом 25-30 см, что соответствует длине волны металлочерепицы.

Сначала к карнизным планкам прикрепляют крюки для крепления водостоков. 4 листа металлопрофиля укладывают без закрепления. Прикручивают их после того, как выровняют все стыки. В среднем для этого потребуется до 10 саморезов на каждые 2 кв.м. Теперь можно поставить коньковые накладки.

Стены

Каркасная стена состоит из собственно каркаса и утеплителя. Выполняют их по следующей технологии:

Внешнюю сторону готового каркаса оббивают рулонным гидроизолирующим материалом.
Поверх этого слоя устраивают обрешетку, чтобы обеспечить вентилируемый зазор.
Обшивают стены снаружи блокхаусом, вагонкой или другим материалом.
Свободное пространство между стойками заполняют утеплителем и фиксируют его скобами. При этом, когда в доме собираются жить постоянно, то выбирают пенополистирол или минеральную вату толщиной минимум 50 мм. Для дачного варианта используют более тонкий утеплитель.
На внутреннюю сторону стены помещают слой парогидроизоляции и набивают обрешетку.
Дальше следует отделочный слой. Чаще всего для этой цели используют гипсокартон.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

Первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Если лаги получаются длинные, и есть поперечная балка, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

фахверковые или стоечно-балочные;
панельные или каркасно-щитовые;
каркасно-стоечные системы;
дома, построенные по канадской технологии, или каркасно-бревенчатые;
каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).
Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом.

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.
Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Ошибки самостроя и их последствия

Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:

Планировка дома
Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.
Устройство каркаса
не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах
обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.
Утепление стен
Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.
Устройство пола и потолка
если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола
на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.
Фундамент
Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.

Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.

Что представляет собой канадская технология

Традиционное строительство подразумевает, что основной материал, из которого создано здание, выполняет ограждающую, изоляционную и несущую функцию одновременно. Большой популярностью в этом случае пользуется кирпич.

Технология из Канады, имеющая одноименное название, отличается от общепринятого способа возведения жилых сооружений. Ее особенностью является то, что каждый материал выполняет свою отдельную функцию.

Канадская технология подразумевает сначала создание каркаса для дома, например по системе платформа. Несущая конструкция изготавливается из дерева. Она представляет собой большое количество скрепленных досок, размещенных в вертикальной или горизонтальной плоскости. Пустоты, присутствующие обязательно в такой конструкции, заполняются изоляционным материалом, имеющим низкую тепло- и звукопроводность. Основным условием при создании каркаса является равномерное распределение нагрузок между его стойками.

Каркасная технология является универсальным способом строительства домов, так как во время сооружения несущей конструкции имеется возможность выполнить корректировку планировки строения. При этом в России канадские каркасные дома могут быть созданы разных видов.

Каркасно-рамочные строения

Эти здания возводятся непосредственно на земельном участке. Такой вариант сооружений подходит для тех, кто хочет заняться строительством собственными руками. В этом случае не требуется использовать тяжелую технику. Самым распространенным ее видом является кран.

Для создания рамок применяется доска. В большинстве случаев она имеет сечение 150×50 мм, но при этом не запрещено применять для строительства материал других размеров. Толщина ограждающих конструкций каркасно-рамочного дома зависит от региона, где выполняется возведение сооружения, и средние зимней температуры. Также на это влияет используемый в пустотах материал для теплоизоляции.

Каркас сооружения с наружной стороны в дальнейшем обшивается фанерой или ОСБ плитой, которые являются самыми распространенными листовыми материалами для этих целей. Чтобы улучшить вид фасада применяют различные отделочные материалы, это декоративная штукатурка, сайдинг, имитация бруса. При этом их можно комбинировать между собой. Такие материалы для наружной отделки строения используются для всех типов канадских домов.

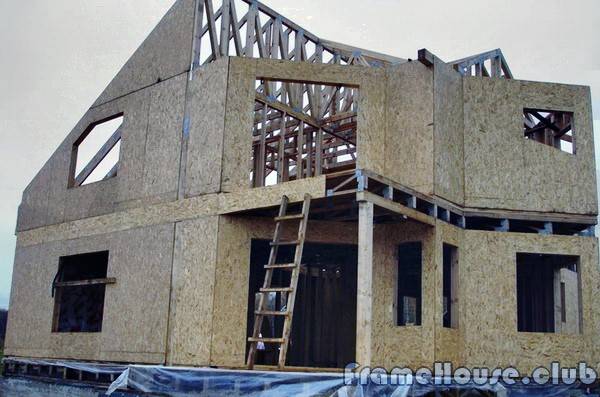

Строения из SIP панелей

Данная сип технология имеет свою особенность. Она заключается в том, что дома создаются из отдельных элементов. Они имеют небольшой стандартный размер 2500х1220 м, соответствующий геометрическим параметрам OSB листа. Их вес составляет 50 кг, поэтому сборка каркасных домов своими руками осуществляется без проблем.

Фото СИП панелей

Из панелей на строительной площадке собираются стены, перекрытия и даже крыша. Изготавливаются они в заводских условиях путем склеивания двух листов OSB, между которыми помещается пенопласт меньшего размера. Геометрические параметры теплоизоляционного материала отличаются на толщину закладных элементов. В результате такого несложного процесса изготовленные сэндвич-панели помещаются под вакуумный пресс.

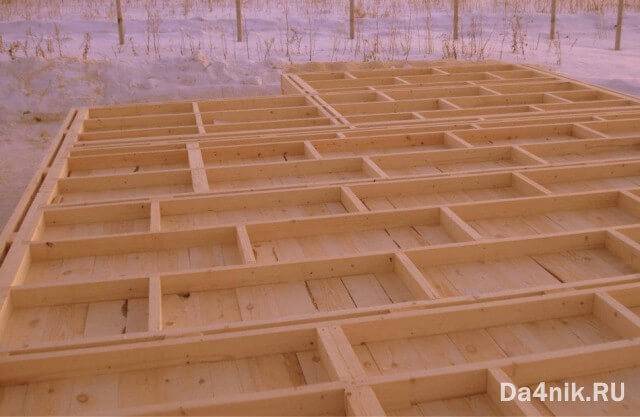

Сборно-щитовые строения

Для создания таких домов используют отдельные щиты, например финская технология. Их изготовление выполняется в заводских условиях. Они продаются в готовом виде и могут быть сразу же оснащены дверями, окнами и элементами инженерных коммуникаций. Если используются такие щиты, то каркасный дом по канадской технологии своими руками без помощи крана не удастся построить, так как элементы имеют большой вес. Рекомендуется выбирать их от известного производителя, потому что отсутствует возможность проверить качество изготовленных щитов. При этом возведение строения такого вида обойдется дороже, чем строительство домов по СИП или каркасно-рамочной технологии.

В России недавно появилась новая разновидность домостроения, хотя ее уже много лет применяют в других странах. Метод заключается в том, что при строительстве здания каркас создается не из деревянных материалов, а из термопрофиля.

Каркас из термопрофиля на фото

Он изготавливается из листовой стали и может иметь толщину от 100 до 300 мм, а его ширина всегда равна 50 мм. Этот материал имеет перфорация, которая снижает проводимость холода и вес конструкции. Несмотря на появление нового метода возведения канадских домов, самым популярным материалом для создания каркаса здания по-прежнему остается дерево.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения

А также продлит долговечность фундамента и всего строения

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Следующий этап — монтаж чернового пола

Далеепошаговое строительство каркасного дома подразумевает монтаж полов своими руками, видеоможно увидеть ниже. Какими будут полы в будущем доме, во многом определяется за счет выбранного типа фундамента. Их устройство практически не отличается от полов в других домах. Они могут быть бетонными или деревянными. Причем первый вариант встречается крайне редко.

Бетонный пол

Важно! Для полов каркасного дома с ленточным фундаментом используются легкие бетонные смеси, например, керамзитобетон. Кроме того, важно чтобы смесь была более жидкой, это обеспечит ровность пола

Деревянный пол

Устройство таких полов более сложное. Их монтаж для ленточного и свайно-винтового фундамента практически не отличается за исключением некоторых деталей. Как монтируется пол в каркасный дом, ниже представлена пошаговая инструкцияпроцесса.

В первую очередь необходимо сделать нижнюю обвязку, чтобы другие элементы конструкции надежнее держались между собой. Для этого используется брус 150*150 мм или 150*200 мм. Для ленточного фундамента можно использовать более тонкие доски.

Под обвязкой укладывается слой гидроизоляции, который будет защищать деревянные элементы конструкции от влаги. Далее по периметру дома укладывается брус.

Соединяем бруски обвязки с фундаментом с помощью шпилек или болтов. Дополнительно закрепляем их гвоздями 150-200 мм размером.

Далее необходимо разместить обвязку под внутренними стенами дома, для чего брус крепится к обвязке наружного периметра, а для дополнительной жесткости закрепляется металлическими уголками.

сделать небольшой выступ, который будет служить для лаг некой опорой. Ставим их на ребро на эту опору и прикрепляем к обвязке металлическими уголками и болтами.

Важно! Для скрепления деревянных элементов необходимо использовать только крепления со свинцовым покрытием. Это поможет сохранить материал от коррозии и преждевременного гниения. К нижней части лаг прибиваются доски

Именно они и будут выступать в качестве чернового пола дома

К нижней части лаг прибиваются доски. Именно они и будут выступать в качестве чернового пола дома.

Далее переходим к укладке чистового пола. Это могут быть обычные доски.

Из-за конструктивных особенностей каркасного дома, о монтаже коммуникаций следует позаботиться еще на этапе возведения фундамента. Как правило, инженерные сети прокладывают в грунте, устраивая под них специальные углубления, которые необходимо утеплить и гидроизолировать. При этом следует отметить и обозначить все коммуникационные соединения, для того чтобы при их дальнейшем монтаже не возникло путаницы.

Обязательно перед заливкой следует уложить слой тепло- и гидроизоляции, для чего можно использовать обычный рубероид, материал достаточно надежный и недорогой.

После того как стяжка наберет необходимую прочность можно установить лаги и уложить на них доски, которые и станут основанием для напольного покрытия. Эту работу можно выполнить сразу после стяжки, но лучше после того, как, например, на одноэтажный каркасный дом с плоской крышей будет установлена кровля.

Обязательно следует подумать и об утеплении такой конструкции, для чего можно использовать теплоизоляционные материалы на основе минеральной ваты или пенополистирола, хотя вполне разумно устроить изоляционный слой из керамзита или древесной стружки. Участвуйте в опросе в конце статьи!

Общие плюсы и минусы

Чтобы сделать окончательный выбор, рекомендуется рассмотреть плюсы и минусы каркасников. Для начала о плюсах:

небольшая стоимость строительства;
сжатые сроки сборки;
низкая теплопроводность;
хорошая звукоизоляция;
прокладка коммуникаций в стенах;
отсутствие усадки;
облегченный фундамент;
экологичность;
сейсмоустойчивость.

Из минусов можно выделить гулкость конструкции стен и перекрытий, а также «бедность» технологии. Кроме того, требуется найти квалифицированную бригаду рабочих, которые сделают дом по технологии.

Из видео узнаете о плюсах и минусах каркасных домов:

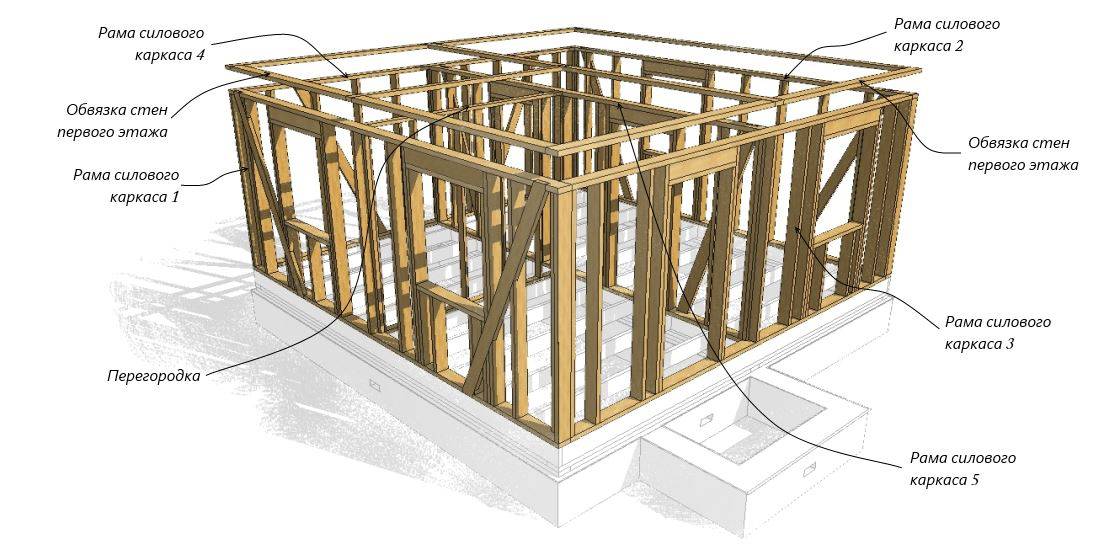

Строительство каркаса дома

Через 30-40 дней после окончания строительства фундамента начинаем монтировать нижнюю обвязку каркаса: сверху на поверхности фундамента крепятся доски. Их можно крепить анкерами или турбовинтами.

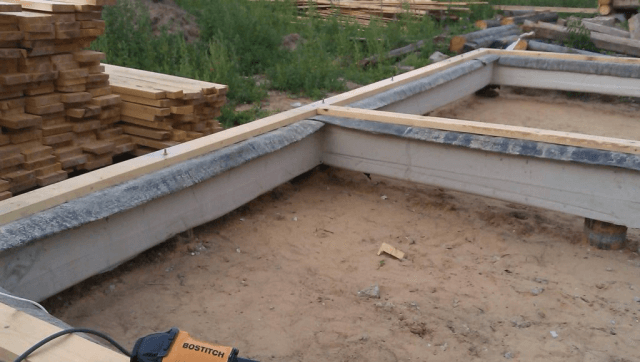

Монтаж нижней обвязки каркаса

Перед началом монтажа деревянного брусового каркаса все деревянные элементы необходимо обработать антисептиком.

Брус соединяется между собой и крепится к нижней обвязке на скобы, турбовинты или анкера. Элементы нижней обвязки имеют пазы размером в ширину вертикальных стоек каркаса, сделанные через 0,5 м – в них крепится каркас. Сам нижний брус нужно брать толщиной 80-100 мм. После крепления вертикального бруса в пазы монтируется верхняя обвязка – она делается из бруса меньшим сечением, или из доски толщиной 30-40 мм. При небольших размерах дома каркас можно собрать заранее на грунте, и потом готовую конструкцию закрепить на нижней обвязке из бруса.

Сборка каркаса начинается с углов соединением досок на шурупы или мелкие анкера. От углов размечаются дверные и оконные проемы, а свободное пространство делится на равные промежутки с тем, чтобы через 1-1,5-2 метра (желательно – по ширине рулонного или листового утеплителя) установить вертикальные стойки-балки для увеличения прочности каркаса. Сами вертикальные балки укрепляются диагональными раскосами вверху и внизу.

Дальше делают настил чернового пола из горбыля. Для оборудования системы «теплый пол» по черновым доскам крепят брус, по которому укладывают гидроизолятор и утеплитель из минваты, керамзита или пенополистирола. Слой теплоизоляции защищается пароизоляционными мембранными материалами, дальше монтируется финишное напольное покрытие – ламинат, паркет, шпунтованная рейка, керамическая плитка.

Черновой пол (вид снизу)

После сборки каркаса монтируется потолочный венец (или венец 1-го этажа при малоэтажном здании). После сборки венца закладываются основания для дверных и оконных проемов. Основаниями служат горизонтально закрепленные балки — их крепят к вертикальным балкам на анкера или угловыми скобами.

Вертикальные брусья деревянного каркаса следует на время укрепить боковыми откосами — одним концом к нижней обвязке, вторым — к вертикальному брусу. Для боковых укосин подойдут доски или рейки любого размера. Вертикальные стойки нужны для укрепления наружных и межкомнатных стен.

При оборудовании верхней обвязки в брусе также делаются пазы под вертикальные стойки. Конструкция верхней обвязки крепится к стойкам вхождением в паз и стальными уголками или саморезами. Чтобы каркас оставался жестким, вместо временных укосин крепятся постоянные распорки.

Устройство пола

Полы в каркаснике ничем не отличаются от напольной поверхности других типов домов. По желанию застройщика бывают и деревянными, и бетонными. Выбор пола зависит от возведенного основания и возможностей.

Под горизонтальной конструкцией, которая обеспечивает нагрузку на фундамент от помещения, понимается лежень (либо нижняя обвязка). Он делается из качественно высушенных обрезных досок. Их размер составляет 50×150 мм. Для этих же целей еще используется брус, имеющий сечение 100×150 мм.

Пошаговые действия во время укладки нижней обвязки:

Брусья либо доски, которые смазывают биозащитным составом и огнезащитными компонентами, выкладывают по периметру фундамента.
Нижняя обвязка укладывается выше болтов, а над всеми крепежами несильно бьют молотком. После этого точки расположения болтов помечаются.
В месте образования вмятины большой дрелью высверливают зазор, диаметр которого должен превышать сечение на 3 мм.
Утеплитель (лента, изготовленная из стекловолокна) выкладывается сверху на фундамент. Выше него устанавливается нижняя обвязка.
При помощи ударного гайковерта либо ручным методом с использованием гаечного ключа, закручивают гайки на болты с шайбами.
За горизонтальным положением лежня следят с применением нивелира либо строительного уровня. В случае необходимости смены положения доски гайка немного ослабляется, подкладываются клинья из дерева. Только потом укладываются до требуемого уровня. В отверстие заливают жидкий бетон.
По углам доски соединяют «вполдерева» либо с коренным шипом.

После укладки нижней обвязки следует выстелить полы. Они выступят основанием для монтажа блоков стен. При последовательной установке стоек по готовому полу передвигаться легче, чем всё время залазить на стремянку.

Полы в каркасном доме укладываются несколькими методами:

с применением готового плиточного фундамента;
лаговым;
грунтовым.

Лаговые полы выстилают в помещении на ленточном или свайном фундаменте. Это приводит к проветриваемому подполу, который появляется посередине нижней части конструкции и земли. Лаги выкладываются такими способами:

укрепляют с наружной части фасадной доской, опирая на нижнюю обвязку;
вставляют в пазы, которые вырезаны в нижней обвязке;
устанавливают впритык к лежню, используя кронштейны из металла.

Во время работы с лагами применяют брус, имеющий сечение 110×60 – 220×180 мм. На это влияет расстояние между опорами. Если пролёт очень широкий, элемент, соответственно, тоже должен быть мощным.

Шаг при монтаже составляет от 50 до 60 см. Там, где установлено тяжёлое оборудование или мебель, балки монтируются чаще. Приблизительно через 30-40 см.

Последовательность действий во время выкладки лаговых полов на кронштейнах из металла:

Выкраивают и вырезают балки требуемой длины.
Далее их ставят сверху на оцинкованные кронштейны, фиксируют с помощью саморезов или гвоздей.
Черепные бруски, имеющие сечение 50×50 мм, прибиваются к нижней стороне лаг.
Листы ОСП либо устойчивая к влаге фанера выстилаются на брусках. Это и считается основанием под утеплитель.

Если пролёт более 2,5 м, посередине лаг ставят распорки (отрезки досок либо бруса, делающие систему жёсткой на изгиб). Они фиксируются гвоздями. Для этого их прибивают в торец наискосок через лагу.

Каждая конструкция из дерева перед процедурой монтажа хорошо обрабатывается огнезащитными компонентами и противогнилостными средствами. Это значительно увеличивает период службы материала, защищая от насекомых.

Схема крыши и основы каркасного строительства своими руками от и до

В зависимости от того, какого типа вы хотите кровлю (двускатную классическую, односкатную, прямую), стропильная система будет отличаться. Преимущество каркасника в том, что крепление верха дома к деревянному каркасу намного проще, чем, например, к кирпичной кладке или к пеноблокам. Стропила кладутся на верхнюю обвязку. Их сечение берем, исходя из снеговой нагрузки в регионе, в среднем подойдет пиломатериал 200×50 или чуть меньше.

Сперва ставим доски по центру, затем делаем фронтонный свес. По этой основной конструкции далее создаем лекала и по ним выпиливаем одинаковые стропила для всей крыши, устанавливаем. После этого монтируем консоли и перемычки.

Второй этап – создание гидро- и теплоизоляции. Кладется гидроизолирующий слой, а не него прибивается обрешетка под черепицу. Сверху обшиваем все металлом или иным материалом.
