Общепринятые нормы
В наше время разновидностей кирпича много. Для каждого вида своя нагрузка. Например, наряду с полнотелым кирпичом сегодня применяют дырчатый, который еще называют эффективным. Он лучше сохраняет тепло и считается самым популярным при малоэтажном строительстве.
Создавая стены, необходимо понимать, какая толщина будет наиболее приемлема. Делая облицовку, достаточно выложить стену в один кирпич
Для несущей кирпичной стены и расчета ее толщины важно знать, до какого уровня опускаются отрицательные температуры, и какой требуется режим отопления помещений
Удобно пользоваться общепринятыми расчетами, которые давно применяются в строительной практике. Для создания стен часто используют сплошную кладку на холодном растворе. Такую стену с внутренней стороны, как правило, штукатурят. Если температура в среднем не опускается ниже -10 градусов, достаточная толщина — 380 мм. При более низких температурах (от -20 до -30) толщина кирпичной стены должна быть не менее 640 мм. При -40 градусах лучше сделать стену шириной 770 мм.
Виды кладки.
Когда для строительства используется эффективный или многодырчатый кирпич, стены можно делать тоньше. Например, если температура опускается от — 40 до — 48 градусов, будет достаточно ширины в 640 мм.
Для создания внутренних стен кирпич используется любой. Однако и здесь нужно учитывать нагрузку. Если она повышенная, специалисты не рекомендуют использовать марку кирпича М75.
Чем соединять
При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.
Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.
Соединять арматуру можно при помощи сварки или проволокой
Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.
Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

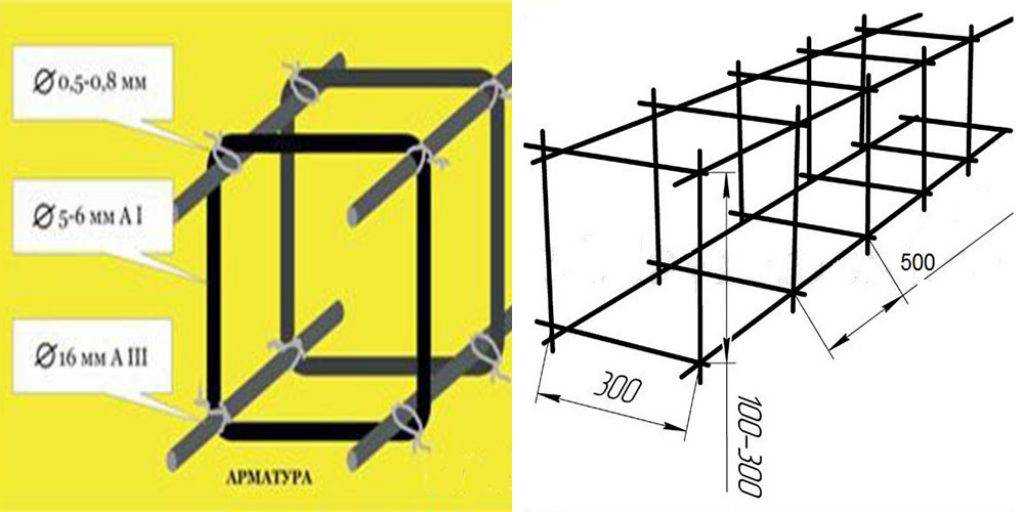

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.
Подробнее о том, как вязать арматуру для фундамента, читайте тут.
Марка арматуры для ленточного фундамента
Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.
Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.
Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.
По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств. Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

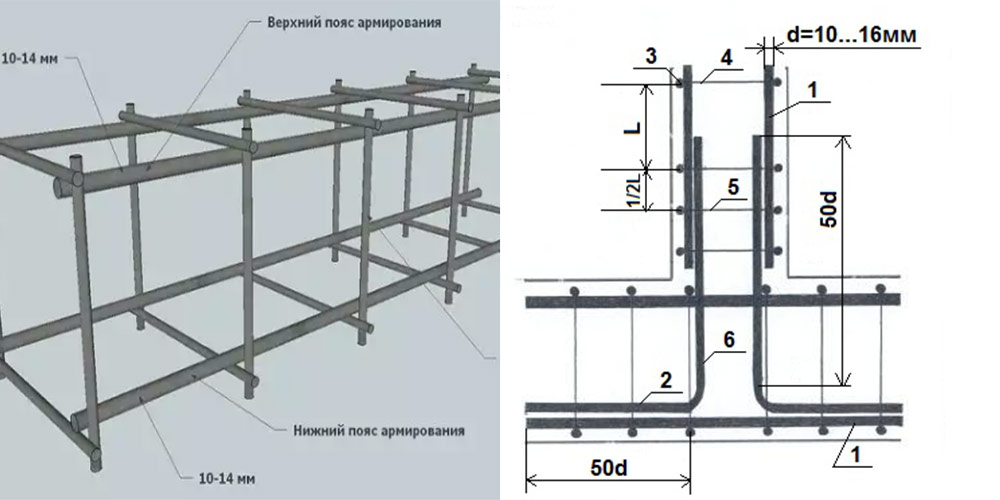

Схема армирования
На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.

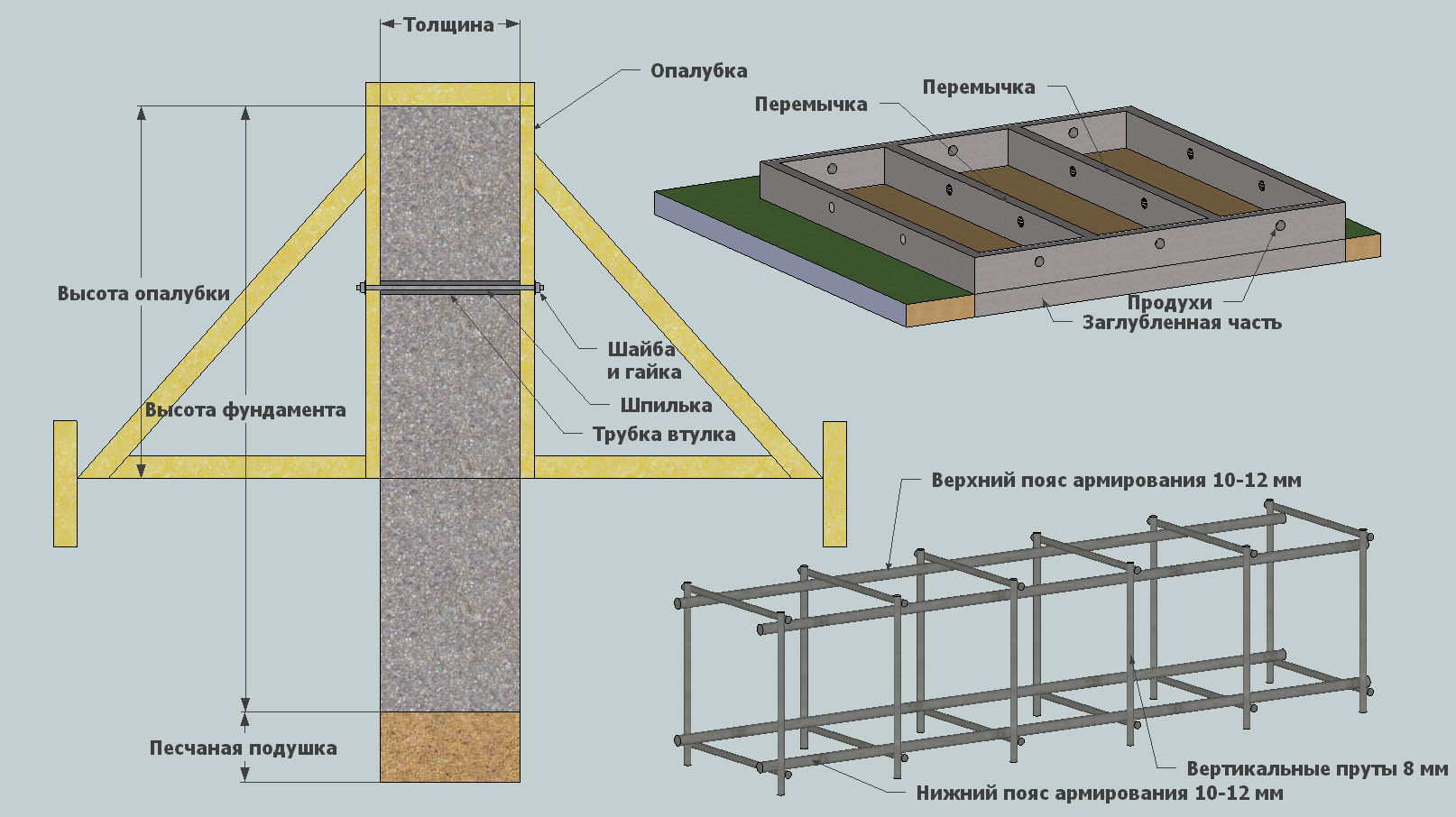

Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.
Его схема простая:
- в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
- устанавливают подставки (80-100 мм);
- на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
- вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
- места, где они пересеклись, скрепляют вязкой проволоки или сваркой.
При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной
Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.
Зачем армируется ленточный фундамент
Бетон отлично работает на сжатие, но плохо справляется с изгибом. Грунт считается упругим основанием, которое не предотвращает небольшие прогибы ленты фундамента. Для увеличения прочности конструкции при воздействии поперечной нагрузки закладывают продольные стальные стержни.
Вся арматура в конструкции делится на два типа: рабочая и конструктивная. В ленточном фундаменте рабочим армированием становятся продольные пруты. Они подбираются расчетом. Конструктивное армирование назначается из минимальных требований нормативных документов, расчет не проводится. Они устанавливаются для совместной работы отдельных продольных стержней.
Расчет стоимости арматуры для фундамента
Арматуру и проволоку чаще продают на килограммы. Потому найденное количество прутка потребуется перевести в массу. В том месте, где собираетесь приобрести пруток, узнаете, сколько весит погонный метр и сколько стоит тонна изделий необходимого вам размера.
Перемножив найденный метраж на вес одного метра, получите требуемую массу. Из нее узнаете, сколько это будет стоить.

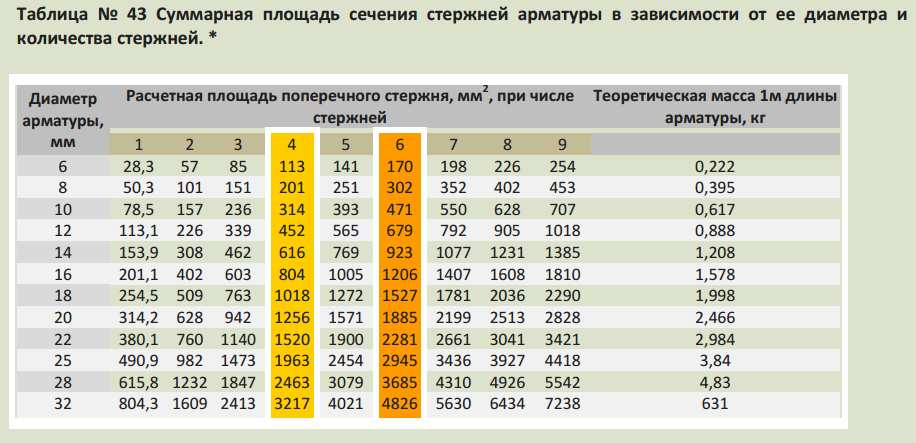

Таблица с весом одного метра арматуры и метража одной тонны
Например, посчитаем во сколько обойдется арматура для плитного фундамента (см. выше). Пусть пруток использовать будут 14 мм. Один его метр весит 1,21 кг. Всего арматуры нужно 650 м. Масса будет 650 * 1,21 = 786,5 кг. Округлим до 800 кг. Пусть одна тонна стоит 25 тыс. руб. На арматуру потребуется 0,8 * 25000 = 20000 рублей.
Для устройства рассчитанного нами ленточного фундамента понадобится 84 м прутка на 12 мм. Его метр весит 0,888 кг. Всего масса будет 0,888 * 84 = 74,592 кг. Будем считать, что нужно 80 кг. Стоит тонна практически те же 25 тыс. руб. То есть на профилированный пруток потребуется 0,08 * 25000 = 2 тыс. руб. Стоимость гладкой арматуры считается также. Обойдется она примерно в 1,5 тыс. рублей. Итого, армирование ленточного каркаса обойдется в 3,5 тыс. руб. (плюс стоимость проволоки, она считается аналогично).
Сколько нужно бетона на фундамент
Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.
Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.
Ленточный
При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.
При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

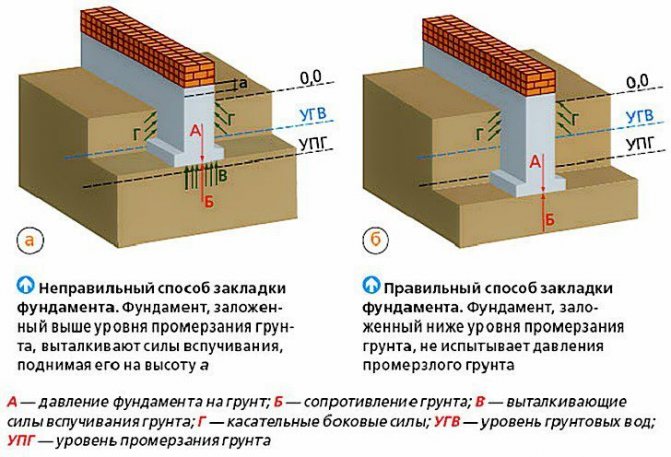

Важно, чтобы подошва фундамента находилась ниже уровня промерзания грунта минимум на 15 см. Ширина ленты зависит от веса здания, толщины стен и грунта
В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов
Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.
Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:
(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.
Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:
46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.
Плитный
Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.
Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:
(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.
При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости
Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.
Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:
(площадь поперечного сечения ребра жесткости) х (общая длина ребер).
Столбчатый
Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.
Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.
Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.
Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.
Столбчатые и плоские
Ростверк лента из монолитного железобетона, которая соединяет столбы в единую конструкцию. Он делает фундамент более устойчивым, но не обязателен.
Армирование необходимо вертикальное, с использованием соответствующего диаметра и вертикальной насечки. Соединение толстых прутов ложится на более тонкую, диаметров 6 мм и гладкую. Перевязываются пруты с шагом 70-100 см.
Для ростверка используется поперечное сечение, диаметр 10-12 мм. с поперечными гладкими связками, не несущими на себе нагрузки.
2. Плоский фундамент строится из монолитных железобетонных плит. Чаще всего выбор на нем останавливается, когда грунты пучистые, а стены планируются из неэластичных материалов- кирпича, керамзита и прочего.
Плиты могут быть ребристыми, что делает их более устойчивыми к нагрузкам и изменениям грунта. Изготовление таких плит более сложно, чем аналогичных плоских. Между ребрами засыпается песок или смесь песка и гравия.
Каким требованиям должен он отвечать
Основные требования для бетона, использующегося при изготовлении ответственных несущих конструкций:
- Прочность, устойчивость ко всем внешним нагрузкам.
- Высокая несущая способность.
- Сочетание компонентов должно обеспечивать максимальную прочность на сжатие и скручивание.
- Высокая морозостойкость.
- Устойчивость к воздействию влаги (для наиболее ответственных конструкций используются специальные гидрофобные добавки).
Числовые значения необходимых параметров обусловлены назначением ленты, величиной нагрузок и условиями эксплуатации.
При самостоятельном строительстве рекомендуется использовать готовый материал, доставляемый в миксерах прямо на площадку.
Самостоятельное изготовление требует опыта, использования оборудования и нескольких помощников, иначе возникает риск прервать заливку фундамента, что недопустимо.

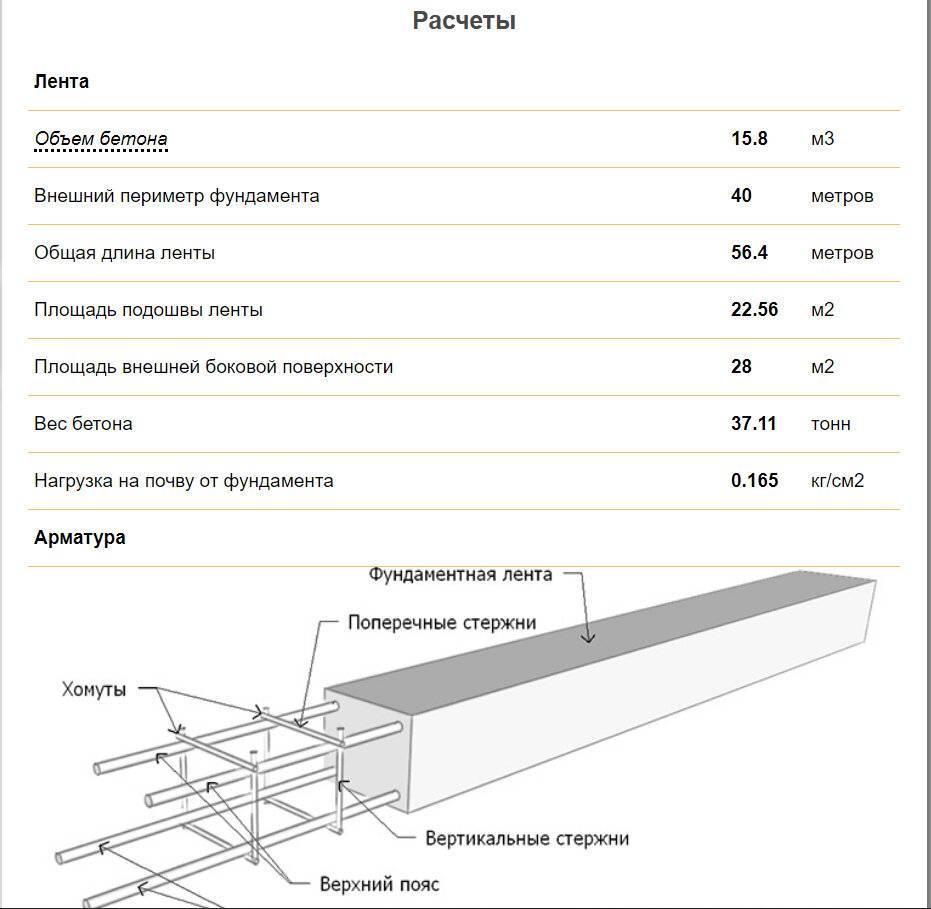

Общие сведения по результатам расчетов
- Общая длина ленты
— Длина фундамента по центру ленты с учетом внутренних перегородок. - Площадь подошвы ленты
— Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции. - Площадь внешней боковой поверхности
— Соответствует площади необходимого утеплителя для внешней стороны фундамента. - Объем бетона
— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом. - Вес бетона
— Указан примерный вес бетона по средней плотности. - Нагрузка на почву от фундамента
— Распределенная нагрузка на всю площадь опоры. - Минимальный диаметр продольных стержней арматуры
— Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты. - Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения. - Минимальный диаметр поперечных стержней арматуры (хомутов)
— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003. - Шаг поперечных стержней арматуры (хомутов)
— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона. - Величина нахлеста арматуры
— При креплении отрезков стержней внахлест. - Общая длина арматуры
— Длина всей арматуры для вязки каркаса с учетом нахлеста. - Общий вес арматуры
— Вес арматурного каркаса. - Толщина доски опалубки
— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. - Кол-во досок для опалубки
— Количество материала для опалубки заданного размера.
Пример расчета
Вычисления включают в себя следующие шаги:
- подбор геометрических параметров;
- расчет бетона на фундамент;
- и расчет армирования ленточного фундамента.
Пример расчета геометрии
Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м. Высота этажа — 3 м, размеры в плане — 6х6 м. Вода на участке залегает низко, поэтому принято решение строить заглубленный фундамент высотой 2 м. Крыша четырехскатная с покрытием из металла. Наклон ската — 30°.
Пример расчета начинается со сбора нагрузок в форме таблицы.
| Тип нагружения | Вычисления |
| Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м) | 36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг |
| Стена из кирпича | 6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг |
| Гипсокартонные перегородки | 20м*2,7м*30кг/м2*1,1 = 1782 кг |
| Перекрытия | 2шт*6м*6м*625 кг/м2*1,2 = 54000 кг |
| Крыша | 6м*6м*60кг/м2*1,05 = 2268 кг 2268 кг/cos30° = 2607 кг |
| Полезное | 2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг |
| Снеговое | 36м2*180кг/м2*1,4 = 9072 кг |
| Сумма | 349 989 кг |
В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.
Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.
Подсчет бетона
Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.
Армирование

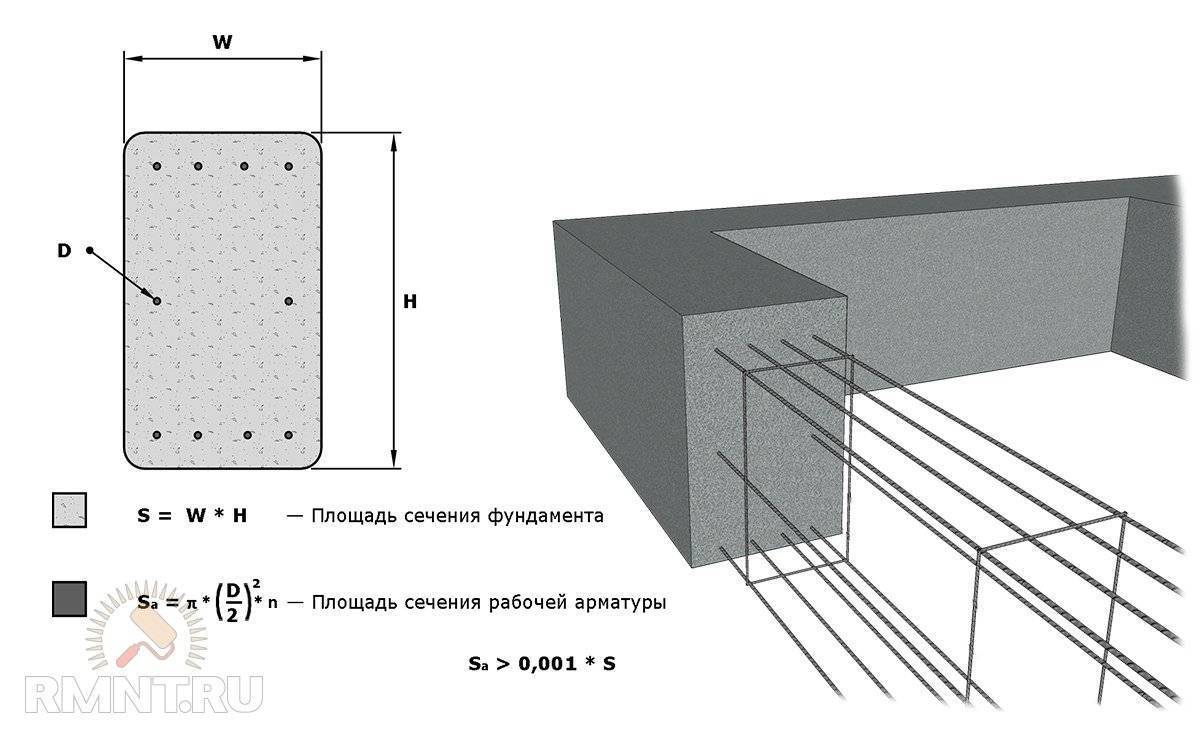

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:
- Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
- При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.
Армирование фундамента компенсирует изгибающие воздействия Расчет выполняют приблизительно. Рассчитать арматуру более точно сможет только профессионал. Шаг рабочих прутов подбирают так, чтобы они были распределены равномерно. Желательно использовать одинаковый шаг, располагая элементы в нижней части ленты, наверху и посередине.
Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.
Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.
На нашем сайте вы можете воспользоваться простым онлайн-калькулятором для расчета ленточного фундамента.
Вычисление нагрузок
Перед тем как рассчитать фундамент под дом, потребуется рассчитать нагрузку. Удобнее выполнять сбор нагрузок на фундамент в табличной форме. Все нагружения делятся на два типа: постоянные и временные. Последние являются временными условно, поскольку включают в себя мебель, оборудование и т.п. Постоянные состоят из массы конструкций здания.
Расчет нагрузки на фундамент можно выполнить полностью самостоятельно с учетом точных характеристик используемых материалов. Но вполне достаточно будет воспользоваться таблицей ниже. В ней приведены средние значения, но нагрузка на фундамент от этого изменится некритично.
| Конструкция | Величина нагрузки, кг/м2 | Коэффициент надежности |
| Стена из кирпича 510 мм | 920 | 1,3 |
| Стена из кирпича 640 мм | 1150 | |
| Брусовая стена 150 мм | 120 | 1,1 |
| Брусовая стена 200 мм | 160 | |
| Стена по деревянному каркасу с утеплением 150 мм | 30-50 | |
| Перегородки из гипсокартона 80 мм | 30 | |
| Перекрытие из плит ПК с цементной стяжкой | 625 | 1,2 |
| Перекрытие деревянное с утеплением | 150 | 1,1 |
| Фундамент из железобетона в кг/м3 (!) | 2500 | 1,2 — для сборного 1,3 — для монолитного |
| Крыша с учетом типа покрытия | ||
| Металл | 60 | 1,05 |
| Керамика | 120 | 1,2 |
| Битумные материалы | 70 | 1,1 |
| Временные нагрузки | ||
| От людей и мебели | 150 | 1,2 |
| Снежный покров | По СП «Нагрузки и воздействия» табл. 10.1 с учетом расположения участка строительства | 1,4 |
Нагрузку на фундамент каждого типа, чтобы верно посчитать сечение, умножают на коэффициент надежности.
Вычисление нагрузок
Перед тем как рассчитать фундамент под дом, потребуется рассчитать нагрузку. Удобнее выполнять сбор нагрузок на фундамент в табличной форме. Все нагружения делятся на два типа: постоянные и временные. Последние являются временными условно, поскольку включают в себя мебель, оборудование и т.п. Постоянные состоят из массы конструкций здания.
Расчет нагрузки на фундамент можно выполнить полностью самостоятельно с учетом точных характеристик используемых материалов. Но вполне достаточно будет воспользоваться таблицей ниже. В ней приведены средние значения, но нагрузка на фундамент от этого изменится некритично.
| Конструкция | Величина нагрузки, кг/м2 | Коэффициент надежности |
|---|---|---|
| Стена из кирпича 510 мм | 920 | 1,3 |
| Стена из кирпича 640 мм | 1150 | |
| Брусовая стена 150 мм | 120 | 1,1 |
| Брусовая стена 200 мм | 160 | |
| Стена по деревянному каркасу с утеплением 150 мм | 30-50 | |
| Перегородки из гипсокартона 80 мм | 30 | |
| Перекрытие из плит ПК с цементной стяжкой | 625 | 1,2 |
| Перекрытие деревянное с утеплением | 150 | 1,1 |
| Фундамент из железобетона в кг/м3 (!) | 2500 | 1,2 — для сборного 1,3 — для монолитного |
| Крыша с учетом типа покрытия | ||
| Металл | 60 | 1,05 |
| Керамика | 120 | 1,2 |
| Битумные материалы | 70 | 1,1 |
| Временные нагрузки | ||
| От людей и мебели | 150 | 1,2 |
| Снежный покров | По СП «Нагрузки и воздействия» табл. 10.1 с учетом расположения участка строительства | 1,4 |
Нагрузку на фундамент каждого типа, чтобы верно посчитать сечение, умножают на коэффициент надежности.
Как правильно заливать бетон для фундамента
Когда бетонная смесь готова, начинают заливку в опалубку. Делают это медленно или плавно слоями. При этом каждый слой трамбуют вибратором или с помощью постукивания молотком и выпускают воздух. Для этого вдоль фундамента в бетон каждые два-три метра медленно протыкают арматурой. После этого поверхность выравнивают при помощи ровной доски.
После приготовления бетонную смесь допускается оставлять на 2-3 часа. Если возможности продолжить работу нет, можно разлить состав по поверхности будущего фундамента, накрыть полиэтиленовой пленкой. Оставлять бетон в таком состоянии можно не более, чем на 12 часов! После этого времени с поверхности снимают образовавшийся белый налет и продолжают работы.
Залитый бетон оставляют на 4-7 дней и после снимают опалубку и оставляют еще на две-четыре недели до полного высыхания. Помните, что около 90% прочности фундамент набирает в первый месяц после заливки! Накройте поверхность полиэтиленовой пленкой. В жару и сухую погоду поливайте бетон прохладной водой. После затвердевания фундамент покрывают тепло- и гидроизоляционными материалами, после чего можно продолжать строительные работы.
Мастера “МариСруб” предлагают строительство деревянных домов из бруса или бревна под ключ! Грамотно рассчитаем фундамент, подберем качественный бетон и другие стройматериалы, надежно и оперативно выполним монтаж конструкции и утепление!
Что нужно сделать
Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.
Чаще всего в частном строительстве закладывают ленточный фундамент
Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:
- глубина заложения подошвы;
- ширина основания;
- ширина по всей высоте.
Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.
Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.
Фундамент должен быть заложен ниже уровня промерзания грунта
Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).
Правила сборки
Параметры каркаса под ленточный фундамент определены, можно переходить к монтажным процессам. В первую очередь надо нарезать арматуру на элементы по длине. С вертикальными и поперечными ясно. На нашем примере это будет:
- вертикальные 90 см;
- поперечные 40 см.
Количество рассчитывается с учетом общей длины траншей. К примеру, длина выкопанных траншей под стенами равна 100 м, этот показатель надо разделить на шаг укладки арматуры. Если это 20 см, то 100/0,2=500 штук и того, и другого вида.
Что касается продольных прутьев, за основу берется параметр длины одного прута. Он равен 11,7 м, с учетом перехлеста вязания применяется величина 10 м. Поэтому в одном ряду продольных стержней: 100/10=10 штук. В случае с шагом 20 см рядов 5, плюс две решетки, получается, что потребуется для сборки каркаса: 10х5х2=100 штук арматурных прутов длиною 10 м.
Расчёт нагрузки с учётом площади и региона дома
Все нагрузки на фундамент состоят из двух величин — постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным — сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство. Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения. Для проведения расчетов воспользуйтесь следующими справочными таблицами:
Таблица 2: Расчетный вес стен
Таблица 3: Расчетный вес перекрытий
Таблица 4: Расчетный вес кровли
Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг. Следующий этап расчетов — определение нагрузок от снегового покрова
Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши
Следующий этап расчетов — определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.
Таблица 5: Нагрузка от снегового покрова на фундамент здания
Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:
площадь здания * (N +15*высота здания); где N — расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.
Рис: Карта ветровых нагрузок в разных регионах России
Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5
