Основы расчёта площади вальмовой крыши — правила и особенности

Необходимая предварительная подготовка

Давайте рассмотрим, что необходимо иметь под рукой:

1. Калькулятор, формулы. Значительно освободит Вас от лишних телодвижений, ведь туда следует просто вбить готовые замеры. Такие калькуляторы вы можете найти на просторах интернета.
2. План крыши. Хотя бы приблизительный. Нужен, чтобы знать, какой из типов будет возведён. План обязан содержать угол наклона, длину конька. Исходя из готового плана дома, отметить ширину и длину каждого ската. В расчёте почти каждого вида крыши нужно также знать высоту всей конструкции. Часто вводят константу – расчётный коэффициент, который зависит от угла наклона. Приведём список с углами наклона, встречающиеся наиболее часто:

• 9, 14, 18 град. – р.к = 1,01 и шаги в 0,02
• 23 град. – р.к = 1,08
• 27 град. – р.к. = 1,12
• 34 град. – р.к. = 1,20

Общая технология вычисления для любого типа крыши сводится к тому, что сложные геометрические формы делят на простые двухмерные: треугольники, параллелограммы. Для упрощения, даже все параллелограммы часто делят на треугольники, прямоугольники, трапеции.

Кровля из металлочерепицы

Выполнение расчета и чертежа стропильной системы

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметры Источник nauka-i-religia.ru При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·S_g, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а S_g — нормативная снеговая нагрузка (в кг/м²). Величина S_g указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.

2. Вычисляют коэффициент µ:
   • если угол наклона кровли α не превышает 30o, его принимают равным 1;
   • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
   • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ	1	2	3	4	5	6	7	8
S, кПа (кг/м2)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg α	α
0,27	15°
0,36	20°
0,47	25°
0,58	30°
0,7	35°
0,84	40°
1	45°
1,2	50°
1,4	55°
1,73	60°
2,14	65°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле W_m = W_o · K · C, где W_o — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ	1а	1	2	3	4	5	6	7
Wo, кПа (кгс/м2)	0,17 (17)	0,23(23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

1. W_o = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
3. W_m = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота дома	Открытая местность	Закрытая местность с преградами выше 10 м	Городские районы, где дома имеют высоту более 20 м
до 5м	0,75	0,5	0,4
5–10м	1,0	0,65	0,4
10–20м	1,25	0,85	0,53

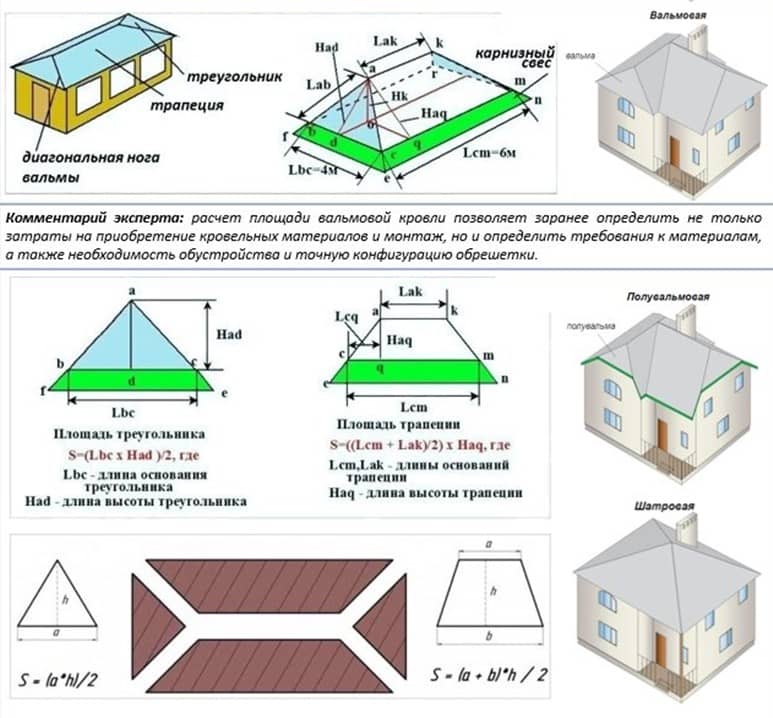

Основные виды четырехскатной крыши, используемые в конструкции беседки

По видам делится на:

• шатровую. Имеет пирамидную форму, и состоит из 4 одинаковых треугольных скатов, соединенных в одной точке. Особенность данной конструкции заключается в том, что в ней отсутствует конек. Такой тип кровли подходит только для сооружений квадратных форм. Если беседка – прямоугольная, то шатровую крышу в ней сделать не получится;
• вальмовую. Отличается универсальностью, так как подходит для построек как квадратных, так и прямоугольных форм. Состоит кровля из разных скатов (треугольных, трапециевидных);
• полувальмовую. Идеально подходит для домов с мансардой, но при строительстве беседок практически не используется. Такая конструкция отличается треугольными укороченными скатами.

Как видно из всего вышеперечисленного, самым лучшим вариантом для строительства беседки с 4-х скатной кровлей является вальмовая конструкция. Так как в ней строго соблюдаются пропорции, и она подходит для построек любых размеров и форм.

Пошаговая инструкция

Как посчитать стропильную систему и пропорции конструкции?

Для расчёта стропильной системы 4-х скатной крыши специалисты рекомендуют подобрать прототип проекта (его можно взять в Интернете) близкий по своим параметрам строящемуся дому.

В результате расчёта определяются пропорции скатов. Они могут изменяться с увеличением высоты конька. Чтобы рассчитать стропильную систему, нужно вычислить следующие параметры:

• Размер прогона для вальмовых конструкций. Определяется в зависимости от площади дома. Универсальная формула — это длина за минусом ширины. Середина конькового бруса расположена над диагональным пересечением основания. Линия прогона идет параллельно фронтальным стенам.
• Высота конька. Находится путем умножения половины длины торцевых стен строения на тангенс и угол скатов — H=b*tga.
• Размер промежуточных и центральных стропил ската. Нужно просчитать по формуле Lцтр.стр.ската = √( Н² + b²).

Длина центрального стропила вальмы. Исчисляется по формуле √( Н² + b²). Но если выбирается нестандартный размер конька, величина b – это половина разницы длины прогона и дома.

Размер диагональных стропил. Здесь подойдет формула: L.дгн.стр. = √ (Lцтр.стр.вальм² + b²).

Длина нарожников. Для вычисления используется свойство подобных треугольников. При равных углах выполняется пропорция длин в соотношении с остальными элементами фигуры: D=3/4C — L нар = Lцтр.стр.вальм х 3/4.

Шаг стропил. Шаг стропил зависит от нескольких факторов:

1. качество древесины, размер сечения — чем меньшую нагрузку способен выдержать материал, тем меньший шаг нужно использовать;

вид используемого теплоизоляционного материала — определяются в зависимости от удобства монтажа (60-120 см);

вид используемого кровельного материала, вес и геометрия — чем больше масса материала, тем меньше шаг; также учитываются габариты листа.

Минимально возможный шаг между фермами составляет 60 см и максимум 2м.

Свесы. Размер зависит от индивидуальных предпочтений и высотности постройки. Например, минимальные габариты для одноэтажного проекта составляет 500 мм. Главная задача – это защита стены от атмосферных осадков.

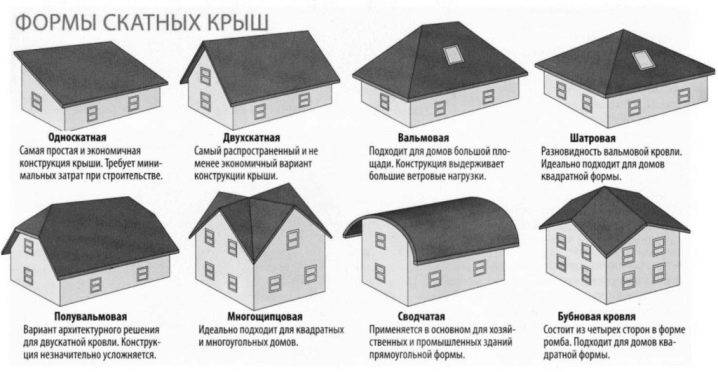

Формы конструкции

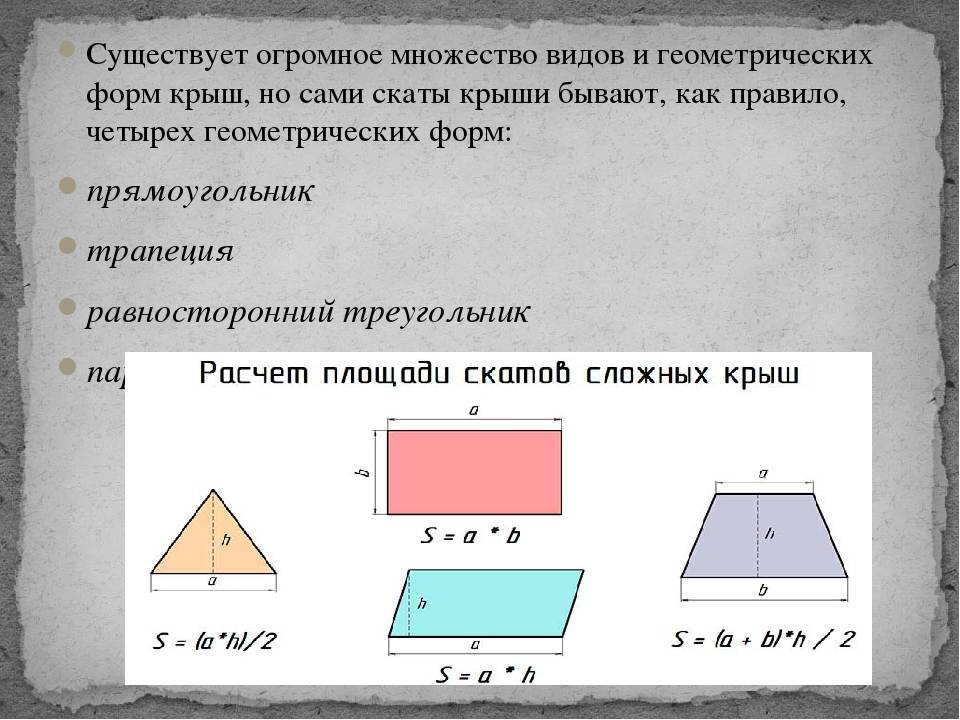

Важно учитывать, что практически все крыши все равно состоят из нескольких скатов

Односкатный вариант просчитывается по формуле для прямоугольника.

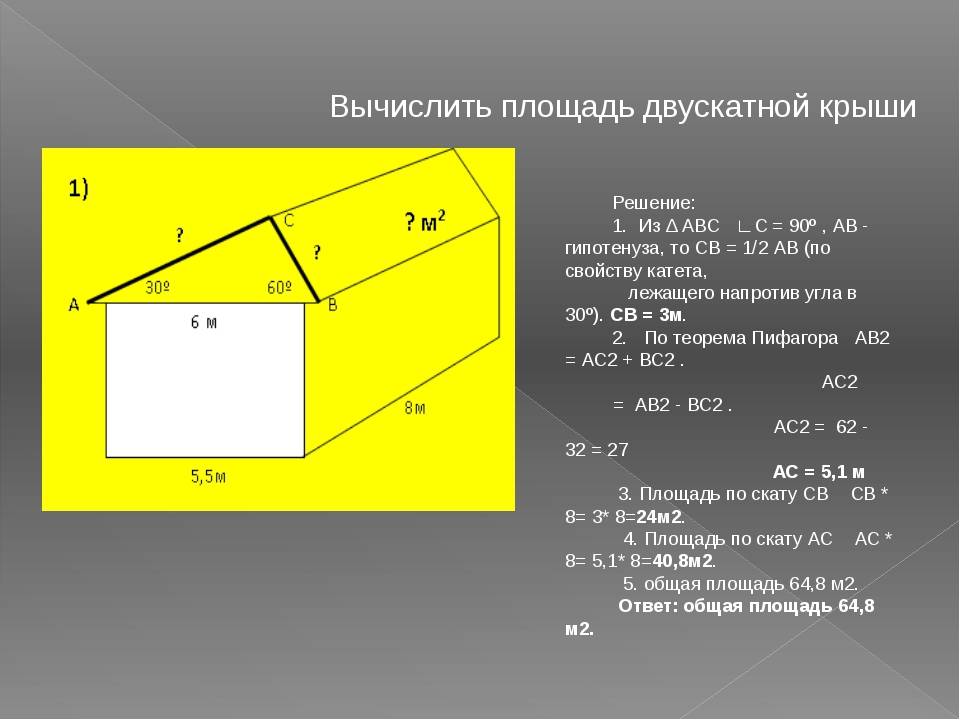

Если скатов два, требуется лишь применить ту же формулу к каждому из них и суммировать полученные результаты.

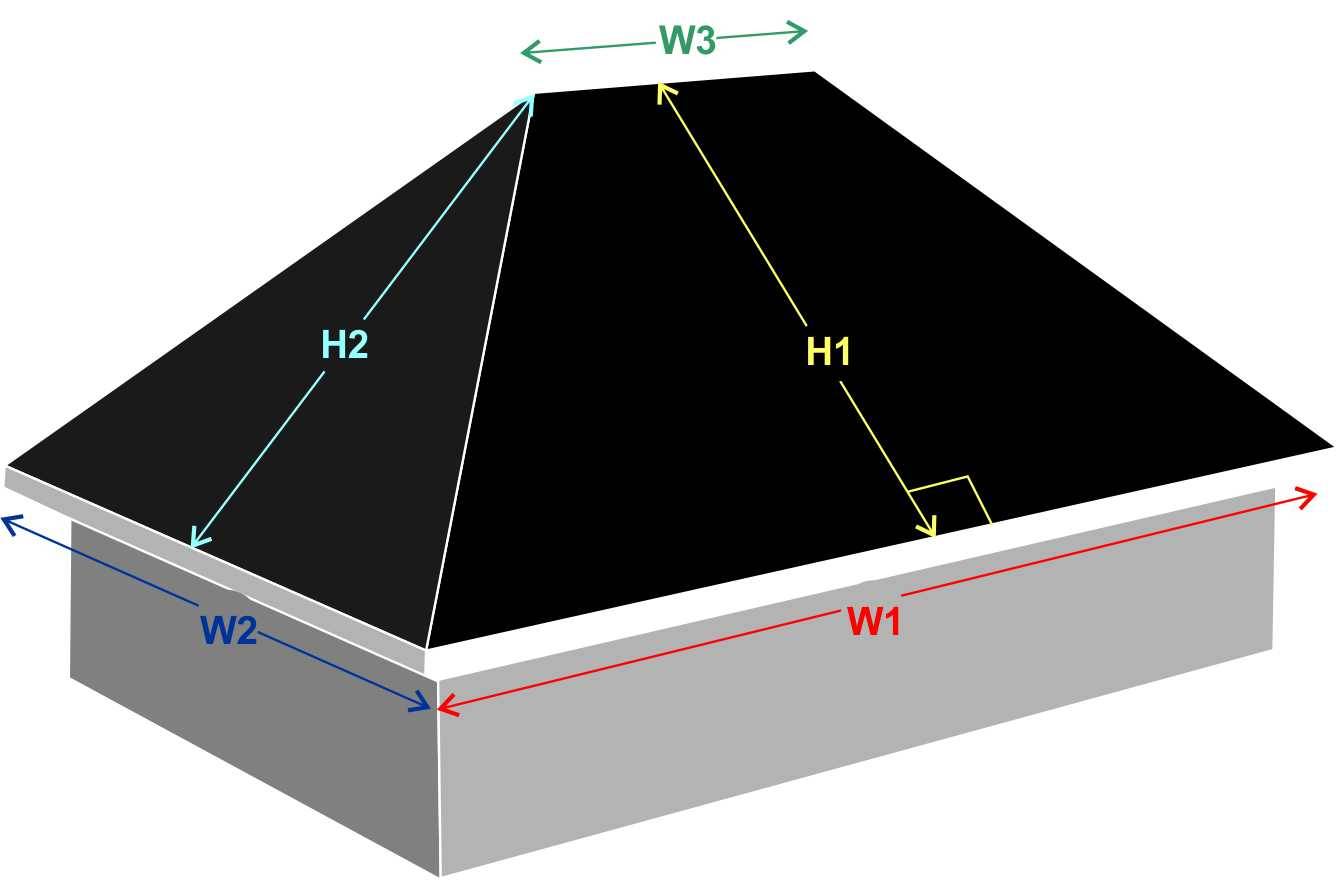

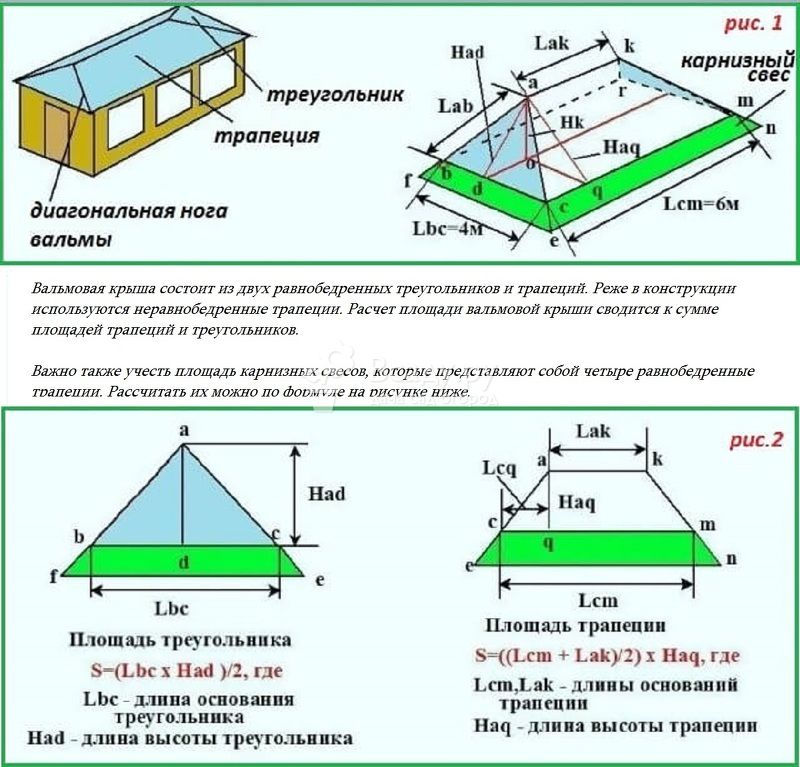

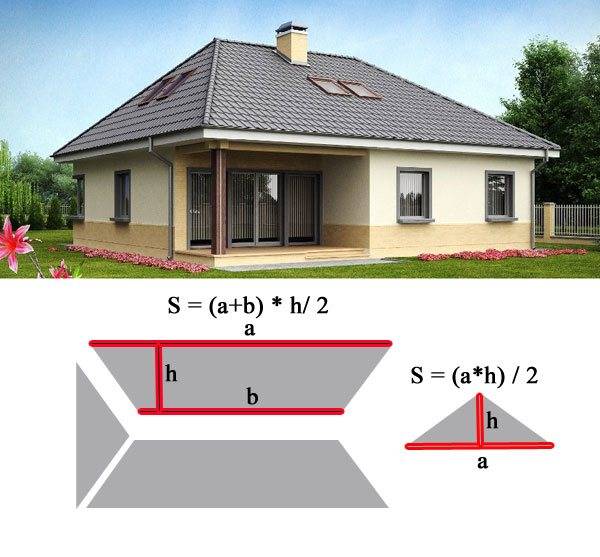

Крыша из четырех скатов рассчитывается как сумма пары трапеций и пары же треугольников с равными сторонами.

Если форма очень сложная, надо будет израсходовать больше времени, но основные принципы остаются примерно теми же самыми. Первым шагом оказывается разбивка на простейшие геометрические фигуры. Потом применяются те же формулы для расчета площади любой из них, что и в стандартном случае. Нельзя забывать, что длина скатов отсчитывается от завершающих линий карнизов до коньковых элементов.

Не следует вычитать из полученных результатов дымоходы и вентиляционные каналы, встроенные в крышу окна и другие подобные элементы. При расчете площади плоской кровли под укладку наплавляемых рулонных материалов площадь парапетов учитывается отдельно

Необходимо принять во внимание, как будет расположен свес – по периметру, с закрытым парапетом или с нижним свесом и трехсторонним парапетом

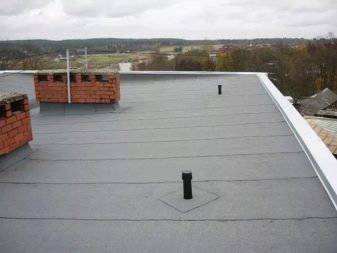

В самом простом виде площадь плоской крыши можно принять равной общей площади здания, с добавлением разве что свесов и других выходящих за контур элементов. Но такая схема расчета приемлема только в том случае, если нет на самом деле никаких углов.

При должном старании несложно будет подсчитать самостоятельно и площадь фронтона. Для этого не будет необходимости даже обращаться к помощи онлайн-калькуляторов. Конфигурация фронтонов тесно взаимосвязана с геометрией скатов: так, треугольные варианты чаще всего сопровождают формирование кровель с двумя скатами. При установке конструкции до подготовки стропильных каркасов рассчитывать площадь и высоту фронтонов нужно с особой тщательностью.

Произвести необходимые расчеты, как всегда, помогает использование «школьных» формул. Электронные калькуляторы целесообразно использовать только для самопроверки.

Длины стен торцов, делимые пополам, перемножают с тангенсом угла, который создает скат и основание крыши. Для нежилого помещения под кровлей высота будет намного меньшей, чем для активно используемого людьми. Стенка треугольной формы подсчитывается путем перемножения высоты самого фронтона и длины кровельного основания. Этот результат нужно уменьшить на 50%. В случае со стеной «трапецией» берут ½ от суммарной длины оснований, умножают ее на высоту. Пятиугольный фронтон условно разделяют на верхний треугольник и нижнюю трапецию – это упрощает подсчет.

Подсчитать площадь Г-образной крыши с различным уклоном тоже не составляет особенного труда. По своей природе она образована из пары типовых двускатных конструкций, стыкуемых под прямым углом. Общая конфигурация для упрощения расчетов разбивается на четыре подобных прямоугольные трапеции. Вычисленные площади суммируют и получают окончательный результат.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

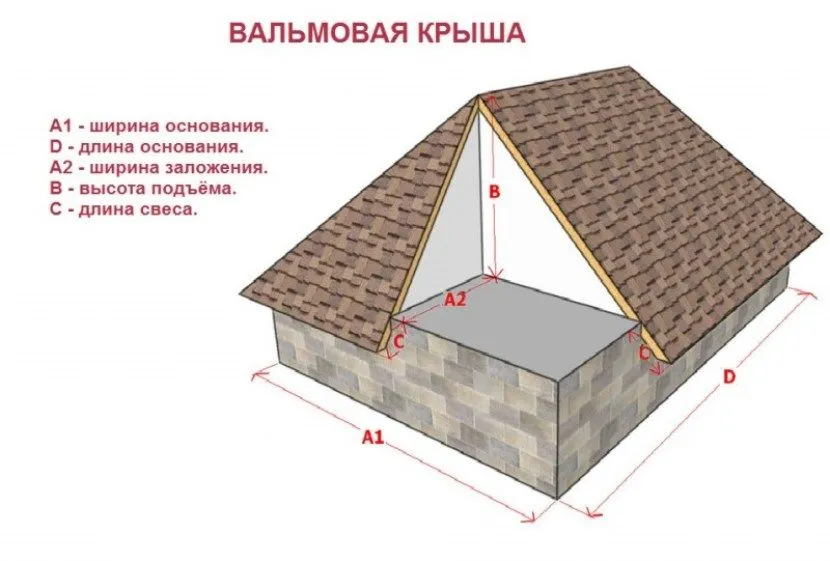

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Проектирование и расчеты делаем проект с помощью чертежа

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

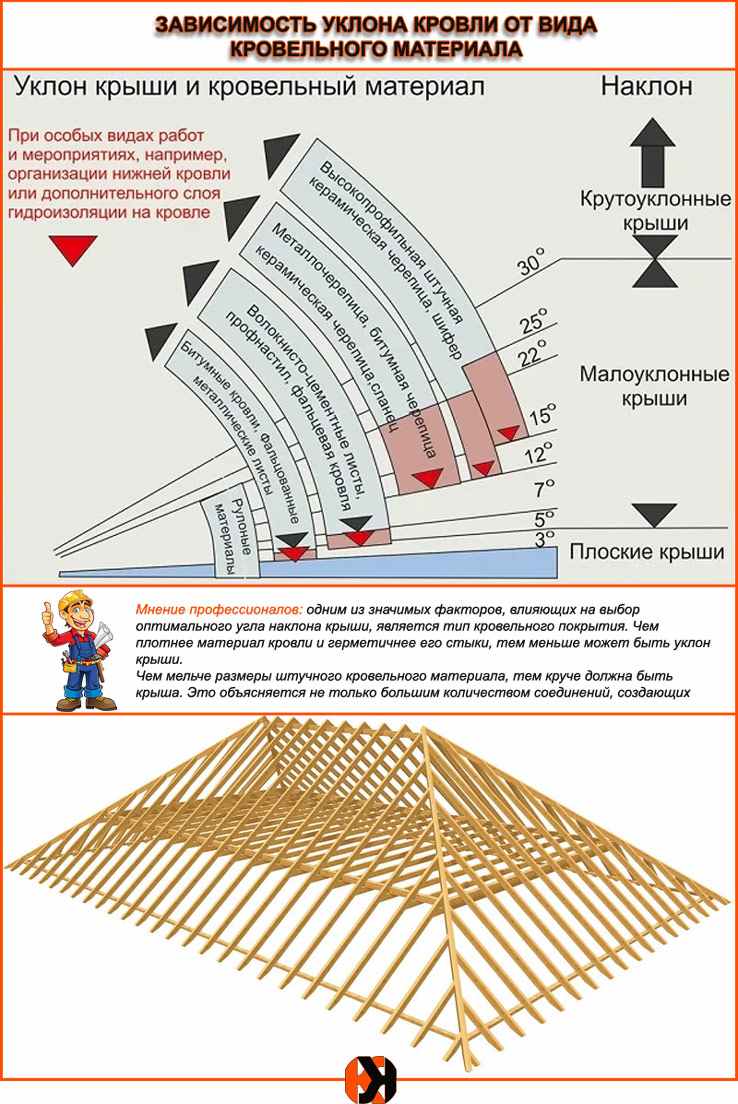

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º–18º – рулонное покрытие,
• 14º–60º – кровельный металл, асбестоцементные листы;
• 30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила – наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

• на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок. К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

Параметр расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.

Способы

Замеры вальмовой кровли для расчёта её площади выполняются двумя способами — это прикладная и практическая методика.

Прикладной способ замеров

Способ заключается в том, что замеры производят по чертежам плана ещё не построенной кровли.

Замеры делаются на стадии проектирования дома с целью сбора необходимых данных для подсчёта количества расходных материалов: кровельного покрытия, пароизоляции и утеплителя.

В ином случае замеры по чертежам выполняют с целью расчёта потребности новых материалов для реконструкции кровельного покрытия.

План кровли:

Расчёт площади производится на основании проектных данных плана кровли. Оперируя масштабом чертежа, определяют размеры необходимых параметров в реальности.

Старая проектная документация может несколько отличаться от реальной планировки кровельного покрытия дома. Это может быть следствием корректировки проекта во время строительства объекта. Реальный результат могут дать непосредственные замеры на самом доме.

Практическая методика

Этот способ применяют для создания спецификации потребности в количестве нового кровельного покрытия старого дома с вальмовой крышей, когда проектная документация была безвозвратно утеряна.

Чтобы не подвергать себя риску падения с высоты, хозяин дома может воспользоваться лазерным теодолитом, взятым напрокат. Если это будет сложно ему сделать, то лучше вызвать геодезиста с прибором.

Специалист в течение часа или того меньше произведёт необходимые замеры, результаты которых будут использованы для расчёта площади вальмовой крыши.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Нагрузки на кровлю

Расчет двускатной крыши начинается с выведения цифровых показателей, которые характеризуют:

• Вес «кровельного пирога»;
• Величину снеговой нагрузки;
• Величину ветровой нагрузки.

Выяснить, как именно эти факторы будут влиять на вес крыши, можно благодаря специальным формулам. Согласно соответствующего СНиП в них учитываются все особенности регионального расположения строящегося дома, а значит, наиболее точно определяются нормативы нагрузок. Также при расчете данных показателей учитывается и угол наклона поверхности ската крыши.

Ветровые нагрузки на кровлю, возникающие от давления воздушных масс

Что касается веса кровли, то он рассчитывается достаточно просто, так как на его величину оказывают влияние все используемые для изоляции материалы. Данные же о нагрузке любого элемента из слоев кровли имеются в сопроводительной документации и техническом описании на строительную продукцию.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

• рассчитать эту величину для каждого ската;
• сложить вместе полученные значения.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат

Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши

Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

• необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
• длину ската измеряют от нижней части конька до верхней части карниза;
• для парапетов, свесов и брандмауэров следует добавить 5% длины;
• для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
• при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Из чего состоит расчет четырехскатной крыши

В любой конструкции четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой крыши ломаного типа, расчет выполняется по одной и той же схеме:

• Выполняется эскизное проектирование вальмовой крыши своими руками согласно замыслу постройки и проектному заданию;
• Разрабатывается основной чертеж вальмовой крыши;
• Выполняется расчет вальмовой крыши, наиболее нагруженных частей каркаса четырехскатной вальмовой кровли;
• Уточняют размеры основных деталей стропильной системы, выполняют деталировочные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и деталировки можно составлять смету и считать стоимость постройки красивой четырехскатной вальмовой крыши.

В данном случае приведена методика ручного расчета деревянного каркаса и стропильной системы кровли. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое понимание того, как работает стропильная, коньковая и опорная балка, где находятся наиболее слабые звенья четырехскатной крыши.

Для определения размеров можно воспользоваться любой онлайновой программой или системой автоматизированного проектирования, но иногда оценку прочности и устойчивости приходится делать, что называется, «на ходу».

Угол наклона скатов

Это один из самых важных показателей, который рассчитывается в первую очередь. Всё зависит от типа кровельного материала, запланированного по проекту к покрытию кровельной конструкции. Потому что не все материалы для кровель могут выдерживать требуемые нагрузки от атмосферных осадков без учёта угла наклона ската.

Вот несколько соотношений:

• угол наклона скатов при укладке на них профнастила не должен быть меньше 12°;
• при монтаже металлочерепицы – 14°;
• шифера – 22°;
• битумной черепицы — 11°;
• ондулина — 6°;
• рулонных кровельных материалов – 3–5°.

Поэтому производя расчёт вальмовой крыши, необходимо определиться с количеством используемых стройматериалов. Для этого придётся рассчитать площадь кровли.

Это тоже важно знать: Вальмовая крыша своими руками: руководство к действию

Площадь кровельных скатов

Здесь всё достаточно просто потому что форма скатов – это геометрические фигуры, площади которых известны.

Площадь трапеции: S=(a+b)h/2, где «a» — длина конькового бруса, «b» — длина карниза, «h» — высота ската, то есть расстояние от конька до карниза по прямой.

Площадь треугольника: S=hb/2, где «h» — высота, то есть расстояния от карниза до торца конька, «b» — это длина карниза вальмового ската.

Подставляя в формулы значения размеров крова, определяется фактическая площадь скатов. А так как скатных конструкций по две, то их значения умножаются на «2». Затем оба полученных результата суммируются. Это и будет общая площадь вальмовой кровли.

Либо просто заполните поля предложенного ниже онлайн-калькулятора система сделает все расчёты площади вальмовой крыши за вас.

Чтобы получить количество требуемого кровельного материала, рассчитывается площадь одного элемента покрытия крыши. После чего общую площадь делят на этот показатель. Это и есть требуемое количество. Но так как вальмовая крыша сооружается в виде трапеции и треугольников, то некоторую часть кровельного материала придётся подрезать под форму и размеры рёбер. А значит, на выходе получится достаточно большой объём отходов. Чтобы их скомпенсировать, придётся приобрести материала больше на 10–20%.

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Окончательные выводы

Площадь при использовании других материалов может основательно отличаться. По этой причине для каждого частного случая требуется применение индивидуального подхода, тщательного анализа и грамотного расчета. Наиболее сложная ситуация возникает при необходимости подсчета квадратуры крыш сложной формы. Чтобы получить достоверный результат следует придерживаться нескольких простых правил

• первым делом необходимо поделить плоскость крыши дома на несколько геометрических фигур простой формы. Далее с помощью простых математических формул следует посчитать площадь каждой простой фигуры;
• при подсчете двухскатных крыш необходимо полученное значение квадратуры умножить на косинус угла наклона крыши;
• длину скатов следует измерять от крайней точки карниза до самого конька;
• для расчета абсолютной площади кровли необходимо рассчитать площадь всех имеющихся элементов кровельной конструкции, после чего просуммировать их;
• каждый отдельный скат можно разбивать на различные по форме простые фигуры, посчитав площадь которых, вы сможете рассчитать квадратуру ската.

Следует знать, что при расчетах площади важно не забывать учитывать вентиляционные каналы, мансардные окна, дымоходы, парапеты, люки и другие элементы. В случае нарушения этого правила, существует большая вероятность возникновения дефицита строительных материалов при обустройстве кровли

Правильный и грамотный расчет площади, обеспечит все условия для оптимального расходования финансовых средств, связанных с покупкой и раскроем материала при возведении крыши дома.
