Расчет фундамента под дом
Чтобы узнать, как рассчитать фундамент для дома мелкого заложения, нужно уточнить его геометрические размеры и тип. Для этого необходимо определить:
- величину давления дома на грунт;
- силу давления грунта, получающуюся при эффекте морозного пучения;
- определить прочность конструкции фундамента.
В упрощенном варианте давление дома на грунт или нагрузка — это масса строения, распределенная на 1 кв. м плоскости основания строения.
Силу деформации пучения можно найти в справочниках для каждого вида грунта.
Показатель прочности рамы фундамента зависит от конструкции и материала фундамента.
Рассчитать массу здания можно, имея на руках проект, в котором все учтено: конструкция, материалы изготовления, размеры всех конструктивных элементов и т. д. При расчете необходимо учитывать снеговую нагрузку, которую можно почерпнуть в справочной литературе для каждого региона. Затем производится расчет массы каждого конструктивного элемента, суммируются все величины и делятся на площадь основания фундамента.
Зная тип грунта на участке, определяют по таблице его удельное сопротивление и сравнивают со значением удельной нагрузки — она должна быть меньше. Если она больше удельного сопротивления, применяют превентивные меры: увеличивают размеры подошвы фундамента.
Морозное пучение — это увеличение объема грунта во время низких температур вследствие накопления воды, которая при замерзании имеет свойство расширяться. Виды грунта делятся на 5 категорий в зависимости от состава. Глубина заложения фундамента и его размеры определяются в зависимости от вида грунта.
Расчет производят по двум условиям:
- предельная деформация меньше расчетной величины морозного пучения;
- предельная относительная нагрузка конкретного строения, которую находят по таблице, меньше деформации грунта с учетом нагрузки здания.
Неучтенные затраты на заливку фундамента из собственного опыта
Основные этапы строительства своего дома у меня уже давно позади и я, так же как и большинство, перед началом стройки все рассчитал. На листе бумаги все получилось красочно и хорошо, но когда строительство началось, на этапе заливки фундамента под дом я начал сталкиваться с незапланированными расходами.
Выкапывал траншею под фундамент я сам, своими силами с помощью обычных лопат. Конечно, я считал, что лопаты это мелочи, зачем включать их в свою смету, но вот незадача, пока траншея была готова, на моем счету был десяток сломанных лопат, так как грунт оказался плотным, каждая около 150-200р. Может быть и мелочи, но все же обидно.
Вторым огорчением стало то, что рассчитывал я летом, а заливал осенью и к этому времени бетон подорожал на 400 р. за кубический метр. А таких кубометров у меня было 33! Итого незапланированных расходов около 15 тыс. руб., а это уже не мелочи, если считать, что у меня на весь фундамент ушло около 100 тысяч.
Для того чтобы таких неприятностей не произошло, необходимо учесть каждую мелочь, учесть стоимость каждого «гвоздика», и в этом я постараюсь вам помочь. Сейчас мы с вами рассчитаем приблизительную стоимость ленточного мелкозаглубленного фундамента под дом.
Расчет фундамента МЗЛФ для коттеджа 6х5 м
Выбран проект шале с размерами ленты:
- наружный периметр 6х5 м;
- ось 5,5х4,5 м;
- ширина ленты 0,5 м, высота 0,7 м;
- перегородка по ширине;
- стандартные стержни арматуры 11,7 м.
На выходе получится лента длиной 25 м с площадью подошвы 12,5 квадратов, внешней поверхностью 17,5 м2. Для нее понадобится 9,625 куба бетона (учтен 10% запас), который весит 22,62 т, создает на грунт нагрузку 0,18 кг/см2.
Минимальные характеристики арматуры в этом случае получатся:
- диаметр – 12 мм с поперечными стержнями 6 мм;
- пояса – два по три стержня;
- шаг поперечных стержней 0,35 м;
- нахлест – 0,56 м;
- количество продольного прутка – 140 кг либо 157,2 м;
- количество поперечной арматуры – 38 кг либо 171,4 м;
- опалубка – 42 шестиметровых доски шириной 15 см, опоры через 1 м в количестве 44 шт.
https://www.youtube.com/watch?v=B0qKNFeXRgo
В калькуляторах бесплатных сервисов подставляются необходимые значения, на выходе получается подобие сметы, которую можно распечатать здесь же. Это снижает транспортные расходы, избавляет от большого запаса, который не пригодится в дальнейшем
На этапе заливки ленты важно не забыть о вентиляционных, технологических отверстиях. Первые необходимы для увеличения ресурса основания, цоколя, перекрытия нулевого цикла
Сквозь гильзы, установленные в технологических отверстиях, позже будут подводиться системы жизнеобеспечения. Выдалбливание/высверливание отверстий в застывшем бетоне чревато микротрещинами вокруг отверстий.

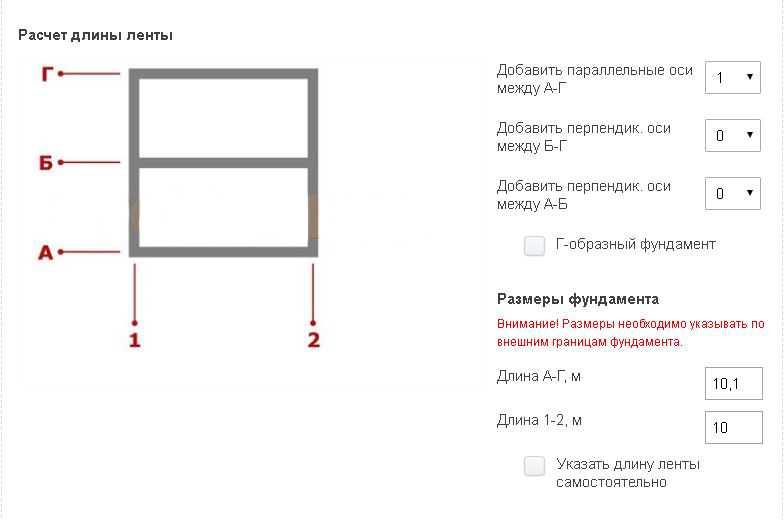

Какие исходные данные закладываются в калькулятор расчета фундамента под дом
Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:
Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:
Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:
- для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
- для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
- для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.
Конфигурация и результаты расчета сплошного фундамента
После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:
- объем необходимого бетонного раствора;
- метраж стержней (м) и общую массу арматуры (кг);
- сортамент арматуры для каркаса;
- величину нагрузки на грунт;
- потребность в древесине для изготовления опалубки.
Высчитываем стоимость
Второй важный расчет — это стоимость. Заказывая готовую смету дома, стоимость фундамента можно найти в счете. Но заливая своими руками, можно сэкономить на работах. В стоимость ленточного основания под дом входят:
- Цена на материал.
- Стоимость работ.
- Доставка и техника.
В крупных компаниях стоимость на монтаж начинается от 15 000 руб./м3. В эту сумму входят доставка, монтаж подушки и опалубки, обвязка арматурой, заливка бетона. Рассчитать стоимость фундамента под дом полностью просто.
Для этого высчитывается кубатура и умножается на 15 000. Для примера рассчитаем стоимость фундамента 6х6 с одной перегородкой. Глубина его будет 30 см, ширина 30 см. В итоге мы получим фундамент, высота которого 60 см, и толщина 30 см.
Следовательно: 30х0,6х0,3 = 5,4 кубов. Добавим к этой кубатуре 10% и получим 6 м3. Значит конечная стоимость фундамента будет 6х15 000=90 000 руб. Как видно из расчетов, фундамент под стандартный деревянный дом выйдет не дорого. А если выполнить часть работ своими руками, то можно здорово сэкономить.
Расчет кубатуры в зависимости от фундамента
Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.
Для плитного фундамента
Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:
- Длина;
- Ширина;
- Толщина плиты.
Заливка плитного фундамента
Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:
10 м * 6 м * 0,1 м = 6 куб. м;
Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.
Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.
Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.
Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.

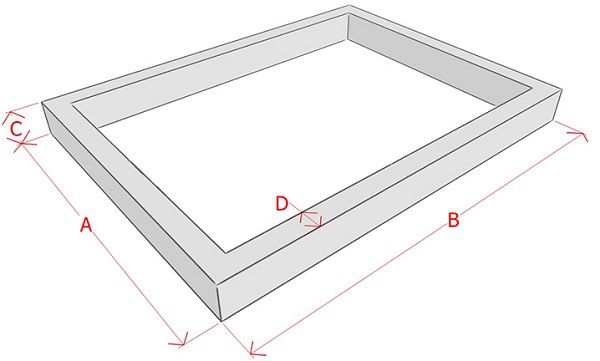

Для ленточного фундамента
Ленточный фундамент
Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.
При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м
Таким образом, рассчитать бетон на фундамент не составит особого труда
Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала
Столбчатый фундамент
Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.
S = 3,14 (число ПИ) * R (радиус)/2
Столбчатый фундамент
Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.
Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.
Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала
Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента.
Расход бетона для фундамента различается в зависимости от типа фундамента.
Основные расчеты
Все расчеты ленточного основания под строительство дома из профилированного бруса осуществляются в соответствии с документами: ТСН МФ-97МО и ВСН 29-85 и методиками расчета РС. За основу принимают величины: глубина промерзания почвы, вид и уровень грунтовых вод, структура почвы, нагрузка дома с мебелью и комплектующими, ветровая и снежная нагрузки. При расчетах нужно учитывать нагрузи как временного, так и постоянного характера.
Временными нагрузками являются: ветровая, нагрузка от снега. Их рассчитывают в зависимости от региона. Постоянными нагрузками считают: вес дома, мебели, комплектующих, вес жильцов и т.п. Основную нагрузку на ленточную конструкцию рассчитывают так, чтобы на 1см 2 не приходилось более несущих возможностей грунта. При этом почва должна быть прочной, не склонной к растрескиванию и несжимаемой.
Затем вводят основные характеристики будущего дома согласно плану: высоту, этажность, габаритные размеры. По таблицам для определенного региона определяется плотность почвы и ее тип. После этого нужно рассчитать постоянные нагрузки (стены, перекрытия, кровля и т.д.). Произвести точные исчисления можно на крупных строительных сайтах, где для удобства пользователей расположен калькулятор.
Есть специальные программы, которые производят подобные расчеты и имеют свой особый калькулятор. Самый надежный способ обратиться к специалистам, которые выполнят расчеты с учетом всех тонкостей (геодезии местности, сложности конструкции и т.п.). Если такой возможности нет, воспользуйтесь карандашом и простым калькулятором.
Как посчитать кубатуру бетона
- Общие сведения
- Расчет кубатуры
На сегодняшний день в строительстве широко применяется бетон.
Этот строительный материал применяется практически во всех видах строительных работ, таких как возведение фундамента, стен, перекрытий и многих других ремонтных работах.
Бетон применяют во многих видах строительных работ: возведение стен, фундамента, перекрытий.
И для повышения эффективности требуется ведение точного расчета всех расходных материалов
Вот почему так важно знать, как посчитать кубатуру бетона. Данные сведения помогут разобраться в том, сколько материалов необходимо для выполнения работы, соответственно провести расчет объема работ и правильно вычислить необходимые финансовые затраты. Данная процедура не так уж сложна, но требует внимательности и бдительности, для этого используется формула расчета объема параллелепипеда
Данная процедура не так уж сложна, но требует внимательности и бдительности, для этого используется формула расчета объема параллелепипеда.
Расчет кубатуры
Для того чтобы определить сколько нужно бетона для строительства фундамента, необходимо обязательно определиться с типом основания сооружения. Как правило, самыми популярными являются: плитные, ленточные и столбчатые типы фундамента.
Для расчета плитного фундамента нужно умножить ширину плиты на длину и высоту.
По сложности расчетов кубатуры, самым легким является расчет плитного фундамента. Для его вычисления понадобится перемножить ширину, длину и высоту плит. В отдельных случаях при необходимости плитные основания нуждаются, то есть имеют необходимость в дополнительном укреплении с использованием ребер жесткости. Для данного случая расчет кубатуры можно произвести в две операции вычислений. Сначала подсчитать по отдельности кубатуру плит и ребер жесткости, а потом сложить их.
Для ленточного же фундамента, кубатура считается не совсем таким образом. Для определения, нужного количества смеси, периметр основания необходимо умножить на его высоту и следовательно на ширину. Данный метод подходит лишь в том случае, если сечение фундамента по всей длине одинаковое. В некоторых случаях приходится делать основание с разным сечением в связи с тем, что на разных участках на фундамент действует разная нагрузка. Вот почему необходимо делать вычисления отдельных участков и суммировать их.
Произвести расчет объема столбчатого основания не так уж сложно, так как оно представляет собой опоры разнообразного сечения, которые при необходимости связываются между собой ростверками. Следовательно, чтобы узнать сколько нужно бетона, необходимо выяснить объем только одной опоры. Для этого нужно знать площадь сечения опоры, которое умножается на высоту опоры. Для определения полного объема всех опор, необходимо полученные данные умножить на количество опор. Если конструктивно опоры соединены между собой ростверком, то этот объем вычисляется по формуле параллелепипеда.
При расчете кубатуры для стены необходимо учитывать стенные проемы.
Для того чтобы правильно посчитать кубатуру для стены, необходимо учесть, что обычно стены имеют проемы, которые необходимо учитывать. Для этого может послужить наверно самый простой и самый надежный вариант, это посчитать объем проемов и общую кубатуру стены, если бы там не было проемов. Следовательно, от объема стены отнять объем проемов. А объем стены и объем проемов считается по одной формуле: перемножение длины, толщины и высоты. Для расчета объема перекрытия применяется тот же принцип, что и для стены.
Инструменты, которые понадобятся для ведения расчетов:
- бумага и ручка для ведения записей;
- калькулятор;
- измерительный инструмент.
Но не стоит забывать, что в современном мире используются новейшие технологии, которые созданы для помощи людям в сложных вычислительных процессах. Так, имеются современные программы для компьютеров, которые может освоить каждый пользователь. Они оснащены лаконичным и понятным интерфейсом, что только упростит работу. Пользователю необходимо лишь выбрать конфигурацию и ввести размеры. Также можно отображать проекции фигур для наглядности, что только облегчит работу
Имеется возможность полностью создать проект, с детальным введением размерности, что позволит еще более полно воспринять все пропорции и наглядно оценить ситуацию, а самое важное – узнать сколько нужно бетона
https://www.youtube.com/watch?v=S33UTty4_Z0
Совершенно точно подсчитать сколько составляет объем кубатуры практически невозможно. Поэтому рекомендуется к конечному результату прибавлять 5-10% в связи с тем, что нельзя залить идеально ровную поверхность. Это должно обеспечить всю полноту плиты, без необходимости экономить и растягивать.
Онлайн калькулятор расчета объема бетона
Для точного определения времени выполнения работ по бетонированию и количества расходуемого материала следует провести расчеты, в этом поможет онлайн калькулятор расчета объема бетона. Калькулятор объема бетона самостоятельно рассчитает для вас необходимое количество раствора, предоставив максимально точные цифры. Расход учитывается в кубических метрах.
Рассчитать объем бетона фундаментной плиты или стяжки
Калькулятор ниже производит расчет бетона на плитный фундамент в соответствии со строительными нормами и правилами. Для расчета плитного фундамента необходимо знать площадь и толщину плиты, т.к. плита – это обыкновенный прямоугольный параллелепипед.
Плитный фундамент представляет собой замкнутую железобетонную цельную монолитную плиту, которая укладывается под всю площадь дома, распределяя тем самым нагрузку по всей длине.
Введите свои данные в поля для расчёта:
| Периметр/длина фундамента (м.п.): | Высота фундамента (м): |
| Ширина фундамента (см): |
Правильно посчитать кубатуру бетона в этом случае намного сложнее: длину конструкции, в которую входит периметр с внешней стороны и длину всех перегородок между комнатами, мы должны умножить на ее высоту и ширину (при условии, что лента фундамента имеет по всей длине одинаковое сечение).
Обязательно нужно учитывать глубину грунтовых вод, ландшафт, почву и прочие факторы при расчете высоты фундамента.
| Высота сваи (м): | Диаметр сваи (м): |
Столбчатый фундамент считается одним из самых простых в изготовлении и, кроме этого, достаточно экономным по затратам на стройматериалы.
Фундамент состоит из ростверка (верхней части свайного или столбчатого фундамента, распределяющей нагрузку от несущих элементов здания) и свай (вертикальных опорных элементов), поддерживающих горизонтальную часть конструкции над грунтом. Расчет объема бетона здесь сложнее, чем в предыдущих случаях.
| Ширина помещения (м): | Длина помещения (м): |
| Высота помещения (м): | Толщина слоя штукатурки (см): |
Нужно заранее спланировать расход материалов при штукатурных работах, так как неожиданная остановка в работе может сказаться на качестве выполненной работы.
Калькулятор может давать погрешность от 3 до 10% объема из-за не точности производства земляных работ, усадки грунта (бетон тяжелее воды в 2.5 раза), а так же незначительные потери при разгрузке бетона.
Наша компания занимается продажей товарного бетона, известкового и цементного раствора с собственного завода. Доставка осуществляется также при помощи собственного автопарка техники.
Что нужно знать, чтобы рассчитать ленточный фундамент
Для расчета ленточного фундамента надо иметь максимально полный набор данных относительно всех факторов, каким-либо образом влияющих на размеры или иные параметры ленты.
К ним относятся:
- Вес дома.
- Снеговая и ветровая нагрузка.
- Гидрогеологическая обстановка на участке, глубина залегания грунтовых вод.
- Состав грунта, слоистость, наличие уклона и т.д.
- Материал, из которого предполагается строить ленту.
- Дополнительные сведения относительно участка строительства — возможность подтоплений, величина морозного пучения, глубина промерзания грунта и т.д.
Некоторые сведения, такие как глубина промерзания или величина снеговой и ветровой нагрузок можно получить в таблицах СНиП.
Другие данные получают путем бурения пробных скважин, консультациями в местных геологических организациях.
Чем полнее и подробнее будет информация, тем качественнее и корректнее будут расчеты. Необходимо иметь официальные показатели, полученные профессиональными работниками соответствующих служб.
ВАЖНО!
Руководствоваться только сведениями, полученными от соседей или «знающих людей» без сбора официально подтвержденных данных, нельзя. Неподготовленные люди не обладают достоверной и точной информацией, нередко путают важные данные или вовсе не разбираются в теме, поэтому общение с ними следует относить лишь к дополнительной информации.
Как происходит устройство ленточного фундамента?
Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.
Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности. Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.
В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке
Тщательное перемешивание – важное условие для крепкой структуры. Заливку лучше проводить в один этап
Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир
После завершения заливки, выровняйте поверхность мастерком.
Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.
Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом. Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.
Ошибки при возведении ленточного фундамента
- Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
- Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
- Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)
Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов
Какую конструкцию основы выбрать
Есть территории, где рационально применять платформу смешанного типа, например ленточно-свайный. Такой является модификацией одного из основных видов. Но это сложная конструкция и строители стараются изменить состав почвы под один из основных типов. Так осушается болотистая и намывается песок, или часть грунта просто вынимают и засыпают шлаком, который трамбуясь, превращается в бетон.
Выбирают основание в зависимости от строящегося дома. Чем тяжелее конструкция, тем массивнее фундамент. Для строительство дома из профилированного бруса или оцилиндрованного бревна используют ленточный или столбчатый виды. Причем ленточный, делают мелко заглубленным.
Глубину залегания рассчитывают, отталкиваясь от двух основных факторов:
- Глубина залегания грунтовых вод.
- Промерзание почвы в местности будущего строительства.
Существуют средние нормы для глубины залегания подошвы на различных почвах:
- Супесь — 125см
- Глина и суглинки — 150 см
- Песок и гравий — 100 см
Это максимальное залегание основания дома по строительному ГОСТу, но в нем указаны и максимальные показатели залегания:
- Для сухой почвы — 70 см,
- Для влажной, с близким залеганием грунтовых вод — 120 см.
Если дом по плану имеет подвальные помещения, то подошва конструкции должна быть, ниже уровня пола минимум на 40 см.
Расчет площади подошвы
Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы. Данный этап работы проводится по формуле, представленной на рисунке ниже
Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт. Если речь идет о строительстве самого дорогостоящего – плитного фундамента (в статье про расчет арматуры вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт.
Каждый тип грунта, в зависимости от глубины заложения, плотности и пористости, обладает своими показателями сопротивления нагрузкам. Само собой разумеется, что пласты почвы на большой глубине в результате естественной прессовки отличаются большими значениями сопротивления. Так, если вы планируете строить фундамент на глубину меньше 1,5 м, то расчетное сопротивление грунта примет несколько иное значение. В этом случае оно будет рассчитываться по формуле: R=0,005R0(100+h/3), где R0 – табличное значение расчетного сопротивления, h – глубина фундамента относительно нулевой отметки, см. В свою очередь, многое зависит от грунтовых вод, ведь повышенная влажность грунта уменьшает его сопротивление нагрузке.
Естественно, что при самостоятельном расчете придется повозиться над вычислением нагрузки от возводимой конструкции, которая будет оказываться на пласты грунта под подошвой фундамента. Сюда включается:
- суммарная нагрузка от сооружения, в том числе и примерная – от фундамента (используются данные таблицы, представленной на рисунке ниже);
- нагрузка от объектов, которые будут размещены в постройке (камины, мебель, люди);
- вес сезонных нагрузок от снежного покрова. Для средней полосы принимается равным 100 кг на кв. м кровли, для южной – 50 кг, для северной – 190 кг.
Полученное в результате вычислений значение площади подошвы фундамента используется при составлении проекта фундамента: выборе ширины ленты (для ленточного монолитного основания) или площади опоры (для столбчатого, свайного типов фундаментов). Рассмотрим конкретный пример расчета для каменного дома 6×8 м. О том, как подбирается арматура для фундамента, пойдет речь уже в отдельной статье.
Пример расчета фундамента
Предположим, что мы строим двухэтажный каменный дом 6 × 8 м, проект которого предусматривает в том числе одну внутреннюю несущую стену. Масса дома с учетом всех нагрузок получилась равной 160 000 кг. Грунт – влажная глина (расчетное сопротивление – 6 кг/см²). Коэффициент условий – 1. Коэффициент надежности – 1,2. Подставляем все значения в формулу расчета площади подошвы:
S = 1,2 × 160000 / (1 × 6) = 32 000 см² = 3,2 м²
Для ленточного фундамента: при общей длине ленты примерно (6+8) × 2 + 6 (внутренняя стена) = 34 м минимальная ширина ленты составит 3,2 / 34 = 0,1 м. Это минимальное значение!
Если рассматривать фундамент для легкого деревянного дома при условии, что минимальная площадь подошвы получилась равной 1 м², то для возведения свайного фундамента (площадь основания каждой сваи принимается равным 0,07 м², при условии, что нижняя часть сваи в диаметре – 0,3 м) потребуется:
1 / 0,07 = 15 свай
Устройство ленточного фундамента своими руками
Устройство ленточного фундамента своими руками начинают с разбивки его осей, которая выполняется при помощи теодолита, после этого под ленточный фундамент выкапывается траншея. Для этого раньше использовали ручной труд. Сегодня же парк строительной техники отличается многообразием. Например, существуют мини-экскаваторы, которые быстро и легко справятся с этой задачей.
Начинаются работы с заполнения траншеи песком, он плотно утрамбовывается, сверху насыпается щебень или гравий. Каждый слой делается толщиной около двадцати сантиметров. На верхний слой выкладывается «под бетонка», то есть, цементный раствор слоем десять сантиметров. После этого в зависимости от погоды фундамент выдерживается на протяжении десяти дней.
Затем приступают к следующему этапу — укладке арматуры вдоль и поперек. Прутья связываются между собой вязальной проволокой
Важно при выборе арматуры обратить внимание, чтобы она имела антикоррозийное покрытие. В зависимости от тяжести возводимых перекрытий и стен приходится иногда сооружать армированный каркас
Следующий этап — установка опалубки для фундамента и бетонирование
Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлическую опалубку
Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлическую опалубку.
Заключительный этап устройства ленточного фундамента — заливка в опалубку бетонной смеси. По окончании данного процесса бетон нужно в нескольких местах проткнуть щупом, чтобы выпустить воздух и постучать снаружи деревянным молотком. Опалубка снимается через три дня, а фундамент выдерживается в течение трех недель, после чего приступают к сооружению здания.
Калькулятор расчета ленточного фундамента онлайн для строительства дома
Необходимость онлайн калькулятора для расчета ленточного фундамента заключается в верном подсчете общей суммы расходов по потраченным материалам и по проведенным работам.
Без помощи привлекаемых организаций или профессионалов и соответственно без дополнительных затрат возможно самостоятельно определить предполагаемые расходы.
Уточнить стоимость с помощью калькулятора полезно как профессиональным строителям, так и неопытным начинающим строителям.
При расчете указывается тип фундамента: мелкозаглубленный, глубокозаглубленный, монолитный в зависимости от грунта, в котором предполагается начать строительство. А также учитываются объем бетона необходимой марки для заливки в траншею, количество опалубки, поддерживающую форму будущего фундамента, количество арматуры, проволоки — катанки, вязальной проволоки.
По своей сути ленточный фундамент – это траншеях бетонно-железного состава, заглубленная в землю, проходящая под всеми несущими стенами дома.
Инструкция использования калькулятора
Первоначально нужно выбрать тип расположения несущих стен дома, затем указать параметры будущего фундамента (высоту, ширину, длину, толщину и необходимую марку бетона). После определяем тип арматуры, ее диаметр, длину прута.
Нагрузку принимают на себя прутки продольные, они должны быть из ребристой арматуры диаметром 10-12 мм, в поперечном направлении прутки могут быть гладкой структуры, они нагрузку на себя не относят.
При расчете объема бетона и арматуры необходимо заранее продумать какую марку цемента планируется использовать при строительстве. В зависимости от выбранной марки цемента формируется соотношение всех компонентов смеси бетонной, пропорции.
Также существует момент, на который стоит обратить внимание. В калькуляторе обычно вес (объем) песка и щебня указывается в единицах измерения тоннах, соответственно и стоимость за тонну, а у поставщиков зачастую за метры кубические
Поэтому стоит предусмотреть этот момент и перевести самостоятельно метры кубические в тонны.
