Введение
Столбчатый фундамент представляет собой отдельностоящие монолитные или сборные ж/бетонные конструкции, которые располагаются по периметру дома под несущими стенами как внешними, так и внутренними в углах, в местах пересечения стен и в промежутках между ними, если расстояние превышает 3-4 метра.
Уменьшенная несущая способность позволяет использовать его только для каркасных домов, строительства легких жилых зданий из щитовых и деревянных материалов, а так же небольших бань, веранд, пристроек, хозяйственных сооружений и под каркасный гараж. Основное назначение фундамента – передавать нагрузку от дома на грунт (основание). Поэтому для расчета основных характеристик фундамента необходимо произвести расчет веса дома (для этого, можно воспользоваться калькулятором расчета веса дома). Как уже говорилось в статье (Грунты и основания) в зависимости от типа грунта, меняются и его физико-механические свойства, главное из которых – несущая способность грунта. Несущая способность – это максимальная нагрузка, которую грунт способен воспринять от веса дома, без деформаций. Основная задача при расчете столбчатого фундамента сводится к тому, чтобы подобрать такие геометрические размеры, которые позволили бы распределить нагрузку равномерно и не превышая несущую способность грунта. Для примера, рассмотрим следующий вариант: имеем дом, одноэтажный, наружные и внутренние стены которого выполнены из оцилиндрованного бревна, толщина наружных стен b=280мм, толщина внутренних несущих стен 240мм. Размер дома в плане составляет 8 х 10 м, длина внутренней несущей стены составляет 10м.п. По результатам расчета на калькуляторе мы получили общий вес дома (с временными нагрузками и коэффициентом надежности 1,3): 160тн, при этом нагрузка на несущие стены составляет 3,820тн/м.п.
Как рассчитать?
Выражение представляет собой зависимость веса постройки от установленного значения сопротивления почвы: S = 1.4 x P/Ro, где:
- 1.4 — это коэффициент резерва устойчивости;
- P — вес постройки;
- Ro — сопротивление почвы.
Чтобы произвести расчет, следует спроектировать расположение основных колонн и определить минимально необходимое количество. В результате можно вычислить размер сечения каждого участка под столб, разделив общую площадь поверхности на количество колонн.
Если в итоге значение составило до 40 см, оно остаётся неизменным. В случае необходимости сечения колонн 60 см и более, их число увеличивают по схеме. При этом промежутки между столбами нужно рассчитать с учётом равномерного распределения нагрузки на фундамент.
Если толщина составляет 40 см, допустимая площадь опорной конструкции должна быть больше сечения колонны в 1.5 раза. Основание опоры выполняется из железобетона в опалубке.
При этом обязательно оснастить его арматурой в 2 ряда и обеспечить слой щебня толщиной 10 см и более. Основание опоры должно размещаться в плоскости ниже отметки промерзания почвы на 40 см.
Общий расчет столбчатого фундамента
Основные параметры
В учёт берутся следующие параметры:
- инженерно-геологический отчёт с данными о глубине залегания грунтовых вод и структуре почвы;
- информация об удельном весе строительных материалов;
- уровень промерзания грунта и толщина снегового покрова.
Работы по изучению структуры почвы проводятся специалистами, в противном случае владелец строительного объекта должен провести необходимые мероприятия самостоятельно.
Чтобы определить возможность выполнения столбчатого фундамента, на участке выкапывают 2-3 шурфа, их глубина должна быть 0.5 м или больше от опорной подушки фундамента.
Если грунтовые воды залегают в этом промежутке, столбчатую конструкцию применять нельзя. Ее следует заменить на более устойчивую, что обойдется дороже.
СНиП 2.02.01-83
При расчете конструкции, основными факторами являются:
- вес снежного покрова;
- вес постройки;
- вес бытовых коммуникаций.
По желанию, можно рассчитать каждый параметр, исходя из удельного веса конструктивных блоков. Это трудоемкий процесс, поэтому можно воспользоваться уже имеющимися данными в справочнике. В источниках есть следующая информация.
Таблица нагрузки материалов на фундамент:
| Материал стены | Толщина, мм | Нагрузка, кг/м2 |
| Бревна | 240 | 135 |
| Брус | 150 | 120 |
| Каркас с утеплителем | 150 | 50 |
| Пенобетон | D600300 | 180 |
| Перекрытие между этажами по балкам из дерева | 100 | |
| Чердачное перекрытие | 150 | |
| Нагрузка перекрытий при эксплуатации | 200 | |
| Плиты из бетона | 350 | |
| Кровельная металлочерепица | 30 | |
| Керамическая кровля | 80 | |
| Шифер | 50 | |
| Снежный покров | 100 |
При расчете нужно учитывать и вес столбчатого фундамента. При этом необходимо его объем умножить на усреднённое значение массы железобетона. Оно составляет 2500 кг/м2. Наклон крыши влияет на указанный параметр.

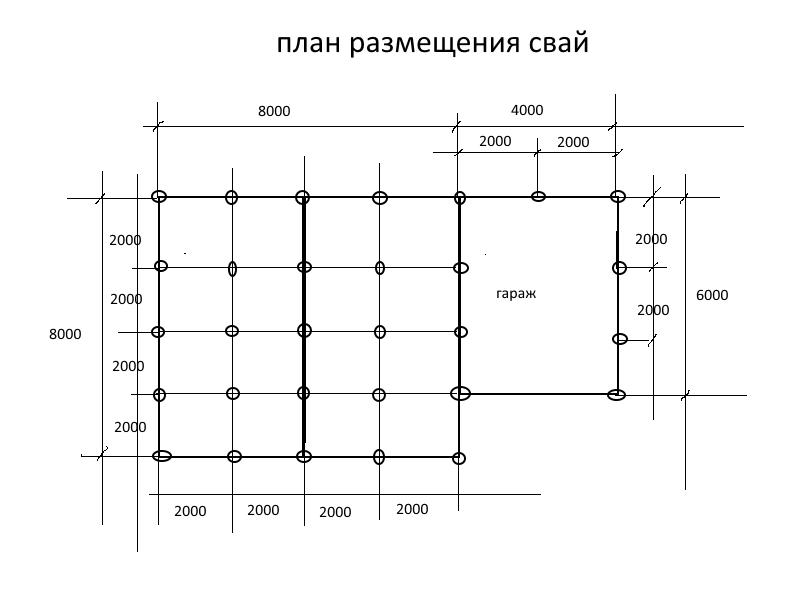

Расчет количества опор столбчатого фундамента
Количество столбов во многом зависит от площади основания каждого из них. Предположим, что вы выбрали к установке буронабивные сваи диаметром 300 мм. с расширением в нижней части (башмаком) в 500 мм (50 см).
Площадь подошвы каждой опоры S будет равна pi×D2/4= 3,14×50×50/4=1960 см2.Предположим, что нагрузка F = 100000 кг, R=4, тогда необходимо решить простое уравнение с одной неизвестной типа: R=F/(S×n), где n – количество опор. В нашем случае получаем n = 13 шт. Но ведь сами опоры также будут оказывать воздействие на грунт, поэтому их также необходимо включить в нагрузку.
Проводим поправочные вычисления. Пусть длина столба составляет 2 м, диаметр оставляем тем же – 0,3 м. Объем одной опоры составит: 2×3,14×0,3×0,3/4=0,14 м3.
Принятый средний объемный вес железобетона равен 2400 кг/м3, тогда масса одной опоры составит: 0,14×2400=336 кг (340 кг). Тогда масса 13 опор составит, соответственно, 4500 кг. Умножаем эту величину на коэффициент надежности 1,3, суммируем с F и подставляем в уравнение выше: 4=105850/(1960n).
Как видите, рассчитать количество столбов для столбчатого фундамента не так-то и сложно.
Краткое руководство по утеплению деревянного дома Если вы действительно хотите жить в деревянном доме круглый год, и при этом вас не устраивают высокие затраты на отопление, то обязательно подумайте над утеплением постройки.
Задумайтесь, стоимость энергоносителей постоянно растет! В этой статье разбираемся с тем, как и чем утеплить сруб. Укрепление фундамента частного дома Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж?
Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.Как быстро и правильно утеплить балкон?
Пара квадратных метров площади никогда не будут лишними! Если вы еще не утеплили свой балкон, то самое время приступать к работе – winter is coming. Пусть без отопления здесь не будет очень тепло, зато утепленный балкон послужит неплохой буферной зоной между улицей и комнатой. 7 простых шагов, сделать которые сложно лишь в вашем воображении!
Название «столбчатый фундамент» говорит само за себя. Это фундамент представляющий собой несколько столбов заглубленных в грунт в определённом порядке и связанных в единую раму посредством деревянной (иногда металлической) обвязки или железобетонного ростверка.
Столбчатые фундаменты в основном применяются для возведения на них деревянных (брус, бревно) или каркасных домов (не более 2-х этажей), бань, веранд и других хозяйственных построек, а также заборов и каменных ограждений.
Реже на них возводят стены одноэтажных домов из облегчённых каменных материалов (ячеистый бетон и т. п.), удельная масса которых не превышает 1000 кг/м³. Более тяжёлые дома на таких фундаментах строить не целесообразно, в связи с относительно не высокой прочностью столбов и недостаточно большой суммарной площадью подошвы.
Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.
Достоинствами столбчатого фундамента являются экономия денежных средств и трудовых затрат за счёт уменьшения объёма земляных и бетонных работ, а также высокая скорость строительства нулевого цикла. Основным недостатком является непредсказуемое поведение отдельных столбов фундамента при легкомысленном отношении застройщика к исследованию свойств грунта на участке. Особенно это касается фундаментов без монолитного ростверка.
Самой распространённой ошибкой частных застройщиков при возведении столбчатого фундамента является отсутствие хоть какого, даже приближённого расчёта. Количество столбов, также как и площадь их оснований, берутся «с потолка».
Практически на всех строительных сайтах написано одно и тоже — ставьте столбы по углам и на пересечении стен, при необходимости на длинных стенах добавляйте ещё, чтобы расстояние между ними было от 1,5 до 2,5 метров. Нормальный такой разброс! К тому же про площадь основания практически нигде ни слова. А ведь именно от этих показателей зависит, будет ли Ваш дом стоять на месте или со временем начнёт перекашиваться и садиться.

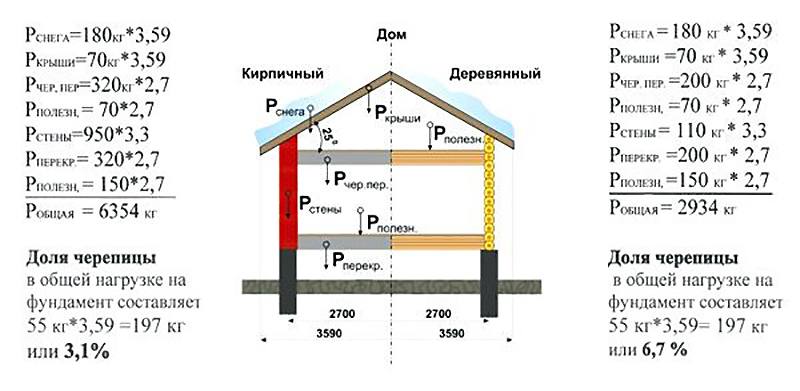

Сбор нагрузок
Нагрузки на здание могут быть временными и постоянными. Постоянные включают в себя вес всех элементов здания, а временные по СП «Нагрузки и воздействия» делятся на два вида: длительные и кратковременные. К длительным относится вес мебели и оборудования, а к кратковременным вес людей и осадки. При расчете в общем случае учитываются такие осадки как снег и ветер. Для фундаментов необходимо знать только вес снегового покрова.
Чтобы собрать постоянную нагрузку от всего здания требуется сосчитать:
- вес стен;
- вес перекрытий;
- вес кровли;
- собственный вес фундамента.
Массу конструкций можно свести в одну небольшую таблицу.
Тип конструкции
| Тип конструкции | Вес |
| Каркасные стены толщиной 150 мм с утеплителем | 30-50 кг/м2 |
| Перекрытие по деревянным балкам утепленное материалом плотностью до 200 кг/м3 | 100-150 кг/м2 |
| Собственный вес фундамента из железобетона | 2500 кг/м3 |
| Кровля с несущими конструкциями | |
| Металлическая | 40-60 кг/м2 |
| Керамическая | 80-120 кг/м2 |
| Из гибкой черепицы | 50-70 кг/м2 |
Эти значения являются нормативными, для получения расчетных понадобится умножить их на специальный коэффициент надежности по нагрузке. Этот коэффициент приводится в СП «Нагрузки и воздействия». Для каркасного дома все значения представлены в таблице.
| Тип конструкции | Коэффициент надежности по нагрузке |
| Деревянные | 1,1 |
| Железобетонные плотностью более 1600 кг/м3 | 1,3 |
| Изоляционные слои, засыпки, стяжки изготавливаемые в заводских условиях | 1,2 |
| Изоляционные слои, засыпки, стяжки изготавливаемые на строительной площадке | 1,3 |
По нормативным документам для жилых зданий нормативная полезная нагрузка (длительная временная) принимается равной 150 кг/м2. Для данного значения коэффициент надежности составляет 1,2. Отсюда получаем расчетное значение 180 кг/м2 площади пола.
Далее приступаем к нахождению нагрузки от снегового покрова. Для этого потребуется уже знакомый СП «Нагрузки и воздействия», в котором в таблице 10.1 указаны значения в зависимости от климатического района. Снеговой район определяется по картам, представленным в СП «Строительная климатология». Коэффициент надежности для снеговой нагрузки принимается 1,4.
Плюсы и минусы конструкции
К основным достоинствам можно отнести невысокую стоимость, которая обеспечивается за счет:
- снижение объема земляных работ при возведении каркасного здания;
- снижение количества необходимых материалов (по сравнению с ленточным фундаментом);
- небольшое количество вынимаемого грунта не требует наличия крупной техники (самосвалы, экскаваторы).
К недостаткам можно отнести достаточно непредсказуемое поведение столбов при нарушении технологии возведения и ошибок на стадии проектирования. Еще одним минусом стала ограниченная область применения из-за невысокой несущей способности.
Подготовка к расчету На стадии предварительной подготовки необходимо выяснить все исходные данные для расчета:
- размеры здания в плане;
- несущая способность основания (грунта);
- нагрузка на фундамент от собственного веса и вышележащих конструкций.
Расчет столбчатого фундамента, свайный фундамент с ростверком
Пример расчета
Вес дома: 150 тонн
Вес дома необходимо указать без учета массы фундамента с учетом снеговой и эксплуатационной нагрузки на перекрытия и с коэф. запаса. Для примера взят одноэтажный каркасный дом.
Грунт: Суглинок. Коэффициент пористости : 0.5. Показатель текучести грунта : 1
Тип столбов: с уширением пяты (ТИСЭ)
Высота ствола столба : 2.5м
Диаметр ствола столба : 0.25м
Высота уширения столба : 0.3м
Диаметр уширения столба : 0.6м
Глубина погружения столба в грунт: 1.5м
Конструктивная схема здания: пятистенок (с одной внутренней несущей стеной по длинной стороне дома)
Размеры дома: 10х12м
Высота ростверка: 0.4м
Ширина ростверка: 0.4м
Условия расчета
Для расчета количества столбов нам необходимо знать расчетное сопротивление грунта, нагрузки на фундамент (вес дома со снеговой и эксплуат. нагрузкой) и массу фундамента.
В связи с тем, что масса фундамента нам не известна расчет будем производить в два приема. Изначально находим кол-во столбов без учета массы фундамента (столб + ростверк либо только столбы), а затем, когда масса фундамента становится известной, находим кол-во столбов с учетом его массы.
Расчет столбчатого фундамента будем производить по второй группе предельных состояний (по деформациям основания). За основу взят СП 22.13330.2011 Основания зданий и сооружений.
Отступление: Стоит заметить, что многие застройщики называют данный тип свайно-ростверковым фундаментом. Если идти по строгой терминологии то это не верно и для расчета свайного фундамента используется СП 24.13330.2011. По нему будет составлен отдельный калькулятор.
Расчет сопротивление грунта основания
Если характеристики грунтов известны, то для расчета можно воспользоваться формулой из пункта 5.6.7 СП 22.13330.2011.
Определяем ширину подошвы фундамента. В нашем случае это столб, который имеет геометрию подошвы в виде круга. Поэтому в первую очередь находим площадь подошвы столба, которая будет опираться на грунт. Затем вычисляем ширину фундамента.
Площадь подошвы столба = Пи * Диаметр подошвы столба * Диаметр подошвы столба / 4 = 3.14 * 0.6 * 0.6 / 4 = 0.2826 м2 = 2826 см2
Ширина фундамента = квадратный корень (Площадь подошвы столба) = квадратный корень (2826см2) = 0.53 м
При неизвестной ширине фундамента можно найти расчетное сопротивление грунта по формулам через приложения В СП 22.13330.2011. Ширина фундамента в нашем случае задана конструктивно, но за основу можно взять данный расчет за счет минимальных требований к прочностным характеристикам грунта.
Формула при глубине заложения фундамента 19.05.2016 05:51:49 Максим Гвоздев
Столбчатый фундамент
Этап 3. Определяем геометрические размеры столбчатого фундамента.
Этапы возведения столбчатого фундамента из блоков 20х20х40
Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:
- расчет и планирование объема используемых материалов;
- разбивка плана фундамента;
- гидроизоляционные работы и опалубка;
- установка арматурной основы и наполнение опалубочной формы бетоном;
- создание ростверка и забирки.
При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.
Разбивка плана фундамента
Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.
Схема столбчатого основания
Гидроизоляционные работы и опалубка
Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.
Схема установки щитов опалубки
Установка арматурного каркаса и заливка опалубки бетоном
Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.
Схема армирования столбчатого фундамента

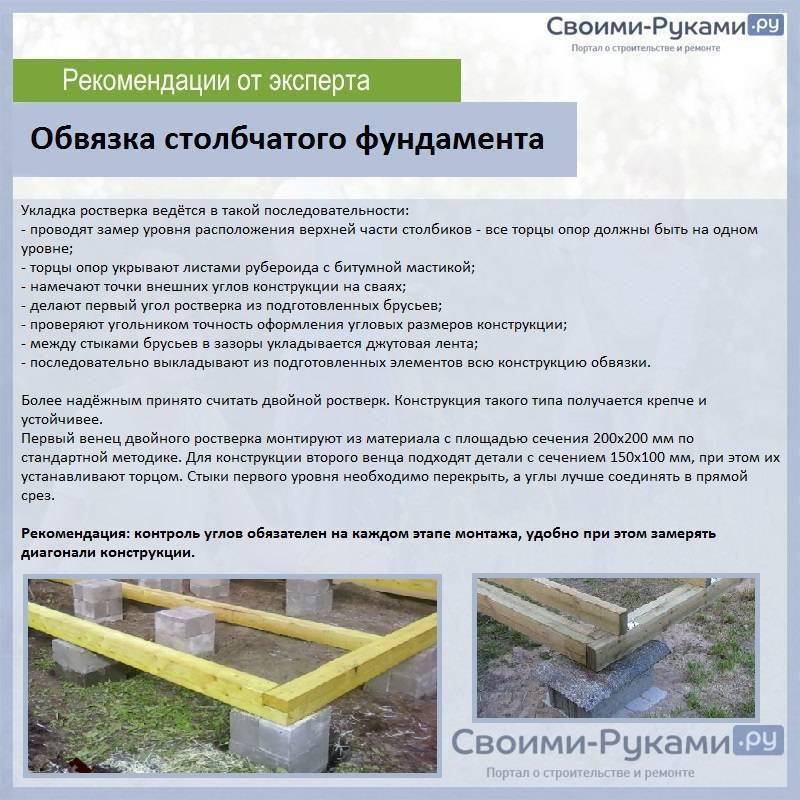

Создание ростверка и забирки
Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.
Схема растверка
Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.
Инструменты
- Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
- Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
- Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент: Бетономешалка
- Мастерок
- Ведро
- Лопата совковая
Расчет фундамента для дома: нагрузка на фундамент и грунт
На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить, какая нагрузка будет действовать на фундамент и грунт, и какой должна быть опорная площадь фундамента. Суммарная нагрузка на фундамент это постоянная нагрузка от самого дома и временная от ветра и снежного покрова. Для того, чтобы определить общую нагрузку на фундамент, необходимо посчитать вес будущего дома со всеми эксплуатационным нагрузками (проживающими там людьми, мебелью, инженерным оборудованием и т.п.). Так же при расчете фундамента определяется и его вес и площадь опоры, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента. Профессиональные проектировщики делают точные расчеты на основании геологических изысканий грунта и точно рассчитывают вес будущего дома и количество строительных материалов. При самостоятельном строительстве в такой точности нет нужды, но приблизительно рассчитать фундамент своего дома надо, равно как и иметь какой-то план всего строительства.
В приведенном в этой статье примере расчета фундамента подразумевается, что нагрузка от дома распределяется равномерно по всей площади.
Пример расчета
Выбор типа фундамента
Расчет фундамента выполняют после выполнения проекта дома
Несмотря на то, что первыми выполняются земельные работы по устройству фундамента, расчет его прочностных характеристик и объема производится после того, как спроектирован дом. Это происходит потому, что при выборе типа фундамента и определения его толщины необходимо понимать силу вертикальной нагрузки, т.е необходимо сопоставить площадь дома его весу.
При этом перед тем как вычислять параметры основания, стоит выяснить тип грунта и ландшафтные особенности участка, на котором находится строительное пятно. Существует 4 вида базы для здания:
- ленточный фундамент 2 видов (мелкозаглубленный и заглубленный);
- сваи;
- монолитная плита;
- столбчатый фундамент.
Мелкозаглубленная или заглубленная лента
Ленточный фундамент подойдет почти для любого грунта, кроме пучинистого
Данный тип гибкого основания является фактически универсальным. Благодаря разнице заглубления можно подобрать основу для дома на любых грунтах за исключением болотистых и торфяных. В виду того, что устраивается он в траншеи любой ширины, данный тип замечательно подходит для домов со сложной планировкой.
Мелкозаглубленная лента применяется для легких строений: одноэтажных дачных домов, бань, хозяйственных построек. Заглубленный фундамент применяется при строительстве зданий от 2 этажей.
Такая основа позволяет устроить подвальные помещения. На такой основе можно строить дом с использованием тяжелых материалов для стен и перекрытий. Довольно прост в исполнении, вполне возможно его самостоятельное устройство. При правильном строительстве долговечен. Существенный недостаток такой основы – это большая стоимость и высокий объем трудозатрат.
Сваи
Такая основа подойдет для зданий, расположенных на болотистых и слабых грунтах. Он незаменим при строительстве домов на участках с резкими перепадами высот. Это система свай, соединённых между собой металлической балкой или ЖБ плитой.
Как правило, такой тип фундамента используют при многоэтажном строительстве.
Плитный монолит
Для болотистых и торфяных почв монолитная плита — идеальный тип фундамента
Плита, выполненная из армированного монолитного бетона, углубляется в грунт, при этом укладывается на песчаную или бетонную подушку.
Рекомендован к устройству в областях с болотистым и торфяным типом почвы.
Такое основание станет отличным решением при условии высокого залегания грунтовых вод.
В этом случае высока опорная площадь фундамента и плита под домом станет «плавающим» основанием. Естественно, исходя из требуемого объема материалов, фундамент имеет высокую стоимость.
Столбчатый фундамент
Столбы изготавливают из бетонных блоков, кирпичей или бетонной заливки в опалубку и соединяют балками. В основании столбов устраивается песчаная подушка и гидроизоляция. Размещаются опоры в точках повышенной нагрузки здания строго вертикально. Подробнее об изготовлении основания смотрите в этом видео:
Используют для маловысотных легких строений.Данный тип базиса незаменим при строительстве легких сооружений из бруса на пучинистых грунтах. Весьма распространен в северных широтах. Является альтернативой ленточной основе с меньшими материальными затратами.
Исходные данные для проведения расчета
Информация по назначению калькулятора
Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов
Специальные программы и сервисы
Ускорить расчет столбчатого фундамента можно с помощью специальных программ. Сервисы имеют достаточно возможностей, чтобы определить правильную нагрузку с учётом типа основания и структуры почвы.
Для работы в программе нужно указать размеры фундамента постройки, характеристики почвы. Сервис рассчитает тип и величину ростверка, объемы армирования. В итоге пользователь получит нужные параметры основания и информацию, на основе которой производились вычисления с указанием нормативных источников.
Civil Engineering. Для работы в программе нужны базовые значения. Расчет может быть проверочным или проектировочным. В результате пользователь быстро вычислит необходимое армирование, давление основания и величину осадок.
- Фундамент. Сервис позволяет получить достаточно точные результаты при использовании данных геологических исследований грунта. Можно проверить собственные вычисления или подобрать основание с использованием имеющихся данных. Интерфейс понятный для простого пользователя и имеет минимум настроек.
- Масса дома, нагрузка на фундамент. Это полностью русифицированный сервис, не требующий специальных навыков и знаний. Функции стандартные — проверка ручного расчета или получение результата на основе введенных данных.
Кроме программ, есть масса онлайн-калькуляторов для вычислений параметров столбчатого фундамента. Они не менее удобны, потребуется лишь ввести базовые значения для расчета.
Много важной и полезной информации о столбчатом фундаменте найдете здесь
Факторы, которые надо учитывать при выборе фундамента
Географическое месторасположение местности
Географическое местоположение участка, где будет расположен каркасный дом – крайне важный фактор, из которого определяется и конечная глубина промерзания земли, и уровень грунтовых вод, и тип почвы и другие важные особенности.
Например, в горных районах России возвести ленточный и, тем более, столбчатый фундамент будет крайне затруднительно. Для них нужно будет выбрать фундамент свайный – крайне дорогой, но зато он может использоваться даже в таких условиях.
Расчётная схема мелкозаглубленного ленточного фундамента
Впрочем, удельный вес горных почв в России довольно мал, основная часть территории лежит на суглинистых и супесчаных почвах, где можно обойтись и ленточных фундаментом.
Правда, надо учитывать, что нагрузка на супесчаные почвы, например, будет большей, то есть, усадка дома будет большей, в отличие от тех же торфяных почв. Впрочем, это уже мелочи. А вот смета строительства от этого параметра зависит сильно.
Глубина промерзания грунта
Обычно принято считать, что любой фундамент надо строить таким образом, чтобы его подошва была ниже глубины промерзания. Это не совсем так: здесь всё полностью зависит от типа почв.
В тех же горных районах России уровень промерзания вообще никак не учитывается. Разумеется, что в регионах с экстремальным климатом, типа Крайнего Севера, всё несколько иначе: там, в основном, возводят свайные фундаменты, для которых промерзание – лишь “лёгкий чих”.
Карта нормативной глубины промерзания грунта в разных регионах России
В центральных районах страны всё несколько иначе: здесь действительно лучше принять за правило, что глубина залегания должна быть меньше глубины промерзания. В целом, можно сказать так: глубина промерзания – один из критериев, но далеко не самый важный. Смета строительства изменяется в данном случае не сильно.
Уровень грунтовых вод
В среднем, уровень залегания грунтовых вод колеблется на территории страны в пределах от 1,5 до 2 м, но надо учитывать, что это именно усредненный показатель, статистический, так сказать.
Инженеры обычно рекомендуют следующее:
- Минимальная глубина залегания основания – не менее 0,5 м;
- Желательно, чтобы подошва основания располагалась ниже уровня залегания вод (особенно если в доме будут подвалы).
Средняя глубина залегания грунтовых вод на территории России
Поскольку каркасный дом и нужный для него столбчатый фундамент относительно лёгкие, то глубина залегания обычно проходит выше этого уровня, так что, обладателям подобных строений беспокоиться не о чем.
С другой стороны, если основание дома залегает ниже уровня воды, то тот же столбчатый использовать уже будет нельзя, особенно в сейсмоопасных зонах типа Камчатки. А вот смета строительства в этом случае действительно будет сильно увеличена, но смета в каждом конкретном случае будет всегда различаться.
Тип почвы и несущая способность разных типов грунтов
Тип почвы – важнейший критерий при выборе основания для дома. Условно все типы российских почв можно разделить на следующие:
- растительные;
- иловые или торфяные;
- гравелистые, крупнопесчаные и мелкопесчаные;
- пылеватые и мелкопесчаные;
- суглинки.
Самый лучший тип почвы для строительства дома – гравелистые. Они и не слишком твёрдые, как те же горные, например, но и не слишком мягкие, как песчаные. Но это уже почти идеальные условия, которые в реальной жизни встречаются нечасто.
Карта типов почв России
Иловые и торфяные почвы – самые неподходящие. Кстати, строить на них дом вообще нельзя. По сути, это то же самое, что возводить основание прямо посередине большого болота. На растительном грунте глубина залегания основания дома может варьироваться от 0,5 до 1 м. На гравелистых – хватит и 0,5 м.
Смета строительства, понятное дело, тоже будет сильно зависеть от типа почвы, так как от неё, в свою очередь, будут зависеть и основные показатели самого фундамента. Кстати, толщина стены вместе с утеплителем тоже будет влиять на размер фундамента и его конечную стоимость. Все эти факторы обязательно надо учитывать.
Специальные программы и сервисы
Ускорить расчет столбчатого фундамента можно с помощью специальных программ. Сервисы имеют достаточно возможностей, чтобы определить правильную нагрузку с учётом типа основания и структуры почвы.
Для работы в программе нужно указать размеры фундамента постройки, характеристики почвы. Сервис рассчитает тип и величину ростверка, объемы армирования. В итоге пользователь получит нужные параметры основания и информацию, на основе которой производились вычисления с указанием нормативных источников.
Civil Engineering. Для работы в программе нужны базовые значения. Расчет может быть проверочным или проектировочным. В результате пользователь быстро вычислит необходимое армирование, давление основания и величину осадок.
- Фундамент. Сервис позволяет получить достаточно точные результаты при использовании данных геологических исследований грунта. Можно проверить собственные вычисления или подобрать основание с использованием имеющихся данных. Интерфейс понятный для простого пользователя и имеет минимум настроек.
- Масса дома, нагрузка на фундамент. Это полностью русифицированный сервис, не требующий специальных навыков и знаний. Функции стандартные — проверка ручного расчета или получение результата на основе введенных данных.
Кроме программ, есть масса онлайн-калькуляторов для вычислений параметров столбчатого фундамента. Они не менее удобны, потребуется лишь ввести базовые значения для расчета.
Много важной и полезной информации о столбчатом фундаменте найдете здесь
Расчет нагрузки от устанавливаемого сооружения на фундамент
В первую очередь нужно решить из каких материалов будет выполняться фундамент.
Если известны эти параметры, то уже во время проектирования можно рассчитать вес надземной постройки, прибавить нагрузки от всех конструктивных частей здания (кровля, капитальные стены, перегородки и др), также добавить сезонные нагрузки (дождевая вода на крыше дома и т д) и нагрузки, создаваемые объектами, которые будут находиться внутри здания.
Сезонные нагрузки в каждом регионе нашей страны различны, рассчитываются чаще всего по усреднённым показателям для данного региона. В южной части из-за малого количества выпадаемых осадков он будет всего 50 килограмм на квадратный метр, а в северной удельный вес составляет уже 190 килограмм.
Исходя из полученных данных вы оцениваете размер обвязки из ж/б, который служит рамой, распределяющей нагрузку равномерно на все части фундамента. Если нагрузка распределена не равномерно, то фундамент может деформироваться. Средний вес бетона для расчета принимают за 2400 кг.
Далее просуммируют все полученные показатели и обозначают эту нагрузку F.
Фундамент для деревянного дома. Об этом наша следующая статья.
А в этой статье рассказывается про ремонт фундамента старого деревянного дома.
