Методика расчета свайного буронабивного фундамента с ростверком

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (ξ1= ξp+ ξв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Причины появления осадки фундамента

Состав грунта – это одна из самых главных причин, из-за которой возникает осадка основания дома. Почва делится на виды и каждый обладает своей прочностью. Самыми прочными видами почвенного покроя являются скальный грунт и дисперсная почва. По-другому эти почвы называют несвязными, так как они не сохранят в себе влагу.

Определение типа грунта вручную

В основе первого вида почвы лежат монолиты, а второй вид состоит из минерального зерна различного размера. Но существуют связные виды почву, они поглощают и сохраняют в себе влагу, поэтому основной составляющей этих типов почвенного покроя является глина, из-за чего слой грунта приобретает свойство подвижности и деформации. В холодное время года, содержащаяся в таких типах почвы влага, замерзает и слой грунта расширяется. Первая причина – связный слой грунта почвы. Вторая причина – особенности конструкции основания дома. Третья причина – неправильно распределенное давление стен на фундамент. При строительстве дома следует учитывать все эти факторы, чтобы в будущем не столкнуться с данной проблемой.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

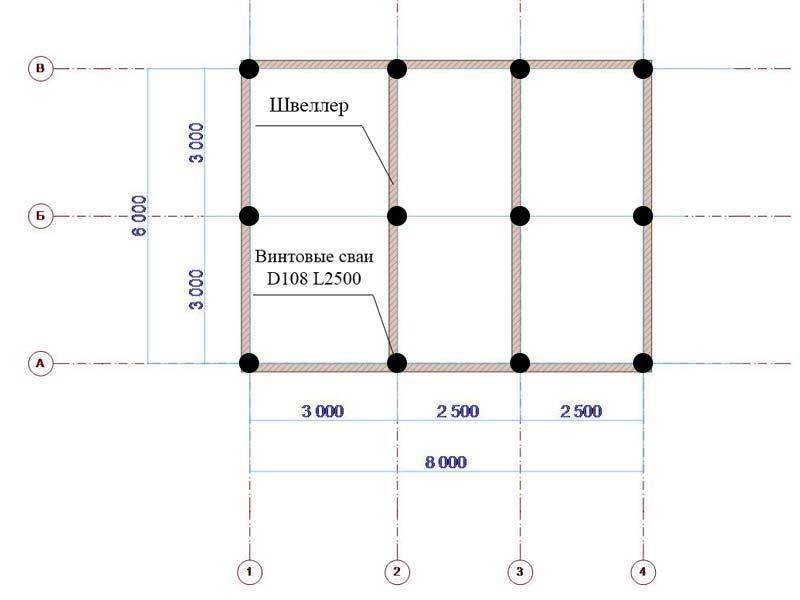

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Допустимая нагрузка на винтовую сваю зависит от следующих факторов:

1. диаметр трубы и лопастей;
2. прочность грунта основания;
3. длина сваи.

При выполнении простейших расчетов для частного дома потребуется знать только прочностные характеристики основания и площадь лепестковой подошвы (лопасти).

• N — несущая способность винтовой сваи (сколько она способна выдержать),
• F — значение несущей способности (неоптимизированное),
• γк — коэффициент надежности по нагрузке, принимаемый в зависимости от количества опор для здания и способа выполнения геологических изысканий.

Коэффициент γk назначается равным следующим значениям:

1,2 при проведении точных геологических испытаний грунта основания, путем выполнения зондирования и лабораторных исследований. Выполнить это самостоятельно невозможно. Способ не подходит для частного домостроения из-за высокой стоимости, которая сильно увеличит бюджет строительства.

• 1,25 при проведении испытаний с помощью сваиэталона. Хотя этот способ проще, чем предыдущий, определить, сколько сможет выдержать грунт, способен только человек, имеющий знания в области геологии.
• При самостоятельных исследованиях почвы и использовании табличных показателей прочности коэффициент принимается в зависимости от количества опор. Если несущая способность определяется для винтовой сваи с низким ростверком, то значение составит 1,41,75 при количестве опорных элементов в пределах 520 штук.

Чтобы найти F, потребуется выполнить вычисления по следующей формуле: F = S*Rо .

S — площадь лопасти, которая вычисляется по формуле для круга (S = πR² = (πD²)/4). Исходные данные приводятся производителем винтовой сваи.

После того, как определено, сколько составляет площадь лепестковой подошвы винтовой сваи, нужно выяснить прочностные характеристики грунта основания (в формуле буква Rо). Для этого потребуется выполнить как минимум простейшие геологические изыскания с помощью ручного бурения или отрывки шурфов. Грунт можно изучить визуально и на ощупь, рекомендуется выполнять определение с применением ГОСТ «Грунты. Классификация».

ГОСТ «Грунты. Классификация».

Зная сколько способен выдержать грунт на один квадратный сантиметр и площадь опорной части винтовой сваи можно найти предварительное значение несущей способности F (без учета коэффициента по надежности). Значение подставляют в первую формулу и находят окончательную максимально допустимую нагрузку на один элемент фундамента. Более подробно определить, сколько сможет выдержать свая можно по формуле 7.15 пункта 7.2.10 СП «Проектирование и устройство свайных фундаментов». Здесь учитываются все моменты, которые способны повлиять на несущую способность, а именно:

1. условия работы;
2. характеристики грунта;
3. глубина залегания лопасти (прибавляется боковое трение);
4. диаметр лопасти;
5. характер работы сваи (на выдергивание или на сжатие).

Выполнить расчет достаточно сложно, потребуется найти множество коэффициентов и характеристик грунта (здесь учитывается не только несущая способность, но и угол внутреннего трения, удельное сцепление, удельный вес и др.). Для упрощения работы можно воспользоваться таблицами, которые приводятся для наиболее распространенных диаметров свай (чаще всего для частного домостроения используют 89 мм, 108 мм, 133 мм).

Для свай диаметром 89 и 108 мм можно привести следующую таблицу:

Расчет свай на фундамент

Несущая способность элементов диаметром 89 достаточна для того, чтобы использовать их в качестве фундаментов под одноэтажные дома из легких материалов (каркасные, бревенчатые, брусовые). При возведении двухэтажных строений лучше вместо 89 диаметра выбрать 108 или больший. Если опирать на такие свайные фундаменты кирпичные и бетонные здания, при расчете получится очень большой диаметр элементов и частое их расположение (зависит от характеристик грунта), да и не в каждой компании найдется специалист способный рассчитать массивное здание на винтовых сваях. Выгоднее использовать другие типы фундаментов.

Пример упрощенного расчета

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

1. грунты на участке — глина;
2. диаметр используемых свай — 133 мм, диаметр лопасти — 350 мм;
3. масса дома, полученная в результате сбора нагрузок от стен, перегородок, перекрытий, полезного и снегового нагружения — 59 тонн.
4. периметр наружных стен — 24 м, внутренних несущих стен нет.

Устройство

Следующим этапом строительства фундамента будет проведение земляных работ. Необходимо выкопать яму размером немного больше, чем размер фундамента. Затем установить опалубку и арматуру толщиной 10-14 мм. Прутья арматуры должны быть скреплены между собой арматурой толщиной 6 мм и обязательно выходить из фундамента на поверхность. Это нужно для последующей привязки их к ростверку.

Вокруг арматуры устанавливается опалубка так, чтобы на месте опоры получилась как бы деревянная коробка. Ее внутреннюю поверхность можно смочить водой, благодаря чему бетон не будет впитываться в доски и впоследствии опалубку легче будет удалить. Внутрь коробки в несколько этапов заливается бетон по 20-40 мм на один слой. Для того чтобы избежать образования воздушных карманов внутри опор, каждый раз бетон надо разбивать с помощью вибратора.

Заливку следует производить в течение одного дня, чтобы на стыке слоев бетона не образовался шов. Необходимо контролировать, чтобы все опоры получились одной высоты над уровнем земли.

Заливать столбчатый фундамент рекомендуется только в теплое время года, нежелательно оставлять его на зиму без нагрузки, так как он может подвергнуться серьезной деформации и даже разрушению.

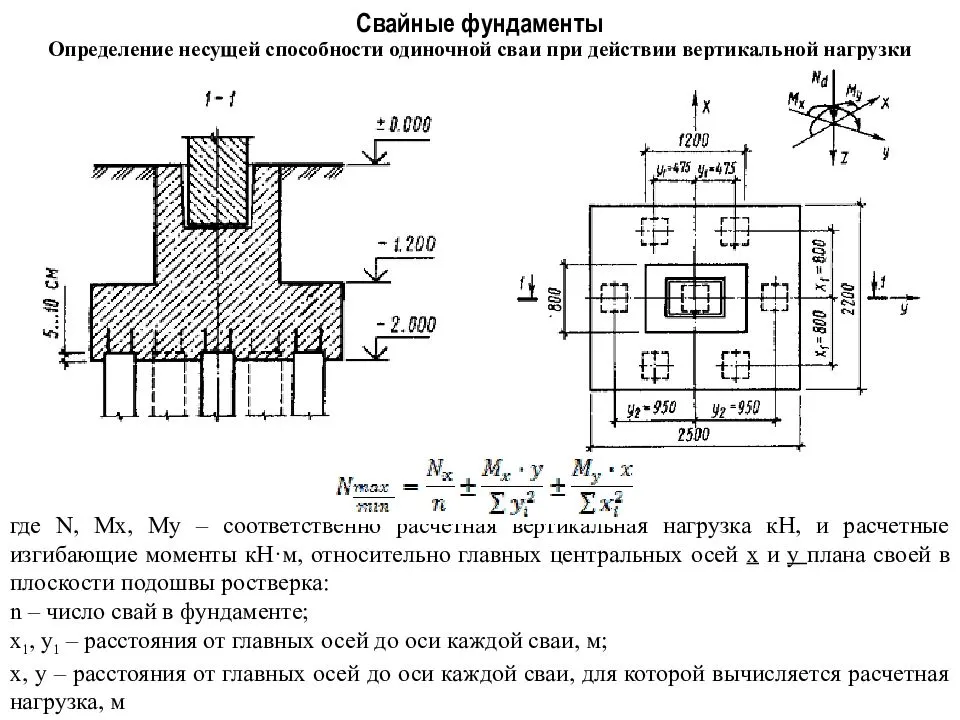

Расчет несущей способности

Общий вид готового буронабивного основания строения Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Ростверк – объединяющий состав свайно-ростверковой конструкции, повышающий устойчивость основания. При выборе устройства свайного фундамента без него, потребуется расчет, который сможет гарантировать, что все элементы устанавливаются на достаточную глубину. Тогда можно быть уверенным, что конструкция не просядет, и не будет «выдавлена» влиянием сил морозного пучения.

Несколько советов по заложению фундамента

Многие, особенно начинающие строители, стремясь повысить качество и надёжность основания, допускают некоторые ошибки. Попробуем указать на основные нюансы:

Увеличивая высоту ленты основания можно добиться высокой степени жёсткости. Но данный показатель не всегда приводит к положительным результатам и уменьшает влияния на него нагрузок. Приходиться выполнять армирование фундаментов, которое повышает степень напряжения. Основанию необходимо придать гибкость, тем самым снизить коэффициент жёсткости. Сложно выполнить расчёты деформаций от нагрузки, которые оказывают такие факторы, как морозное пучение или влияния грунтовых вод. Они могут со временем меняться. Поэтому лучше всего обращаться к специалистам для определения типа грунта и влияния климатических условий

Для предотвращения возникновения деформаций основания, следует обратить внимание на мероприятия по усилению, как самого фундамента, так и цоколя со стенами. Для снижения воздействия на основание морозов в зимнее время и демисезонной влаги рекомендуется провести ряд мероприятий по утеплению и гидроизоляции

В том случае, когда они запланированы, то данный фактор надо учесть при расчёте нагрузки.

Если же к этой ответственной задаче приступили самостоятельно, то можно использовать специальные программы например Лира. Это компьютерная программа, которая позволяет выполнять строительные расчёты. Необходимо только правильно ввести все параметры, а техника посчитает и выдаст результат: расчёт фундамента при горизонтальной нагрузке, площадь подошвы и толщину подушки. К тому же, это отличная проверка самостоятельных расчётов. Не стоит забывать и об онлайн калькуляторах.

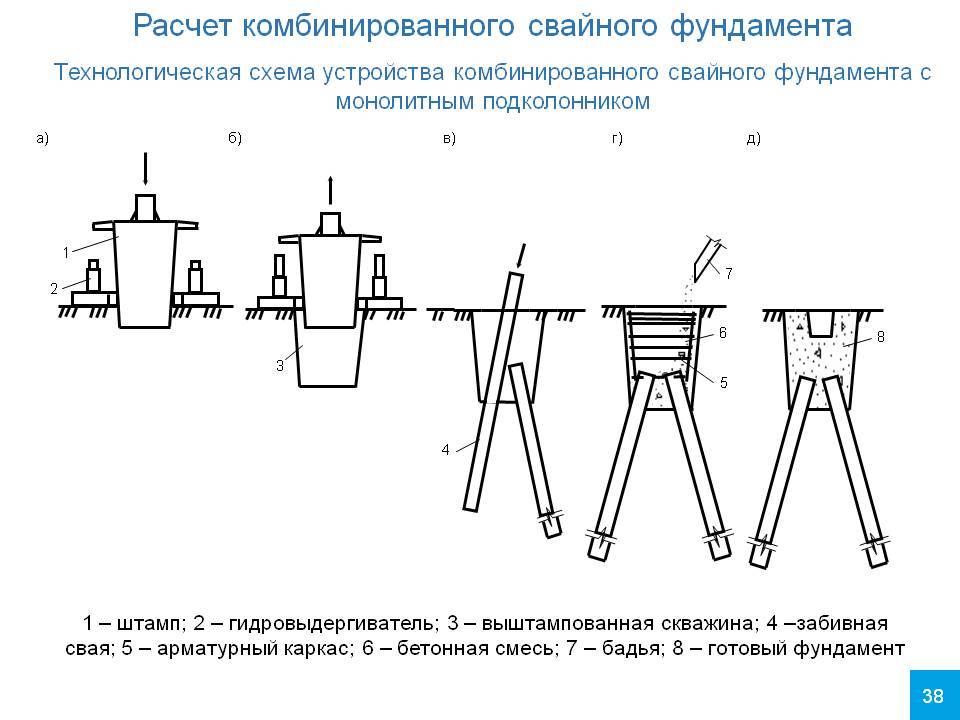

Этапы монтажа

Осадка свайного фундамента

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
3. Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа). При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

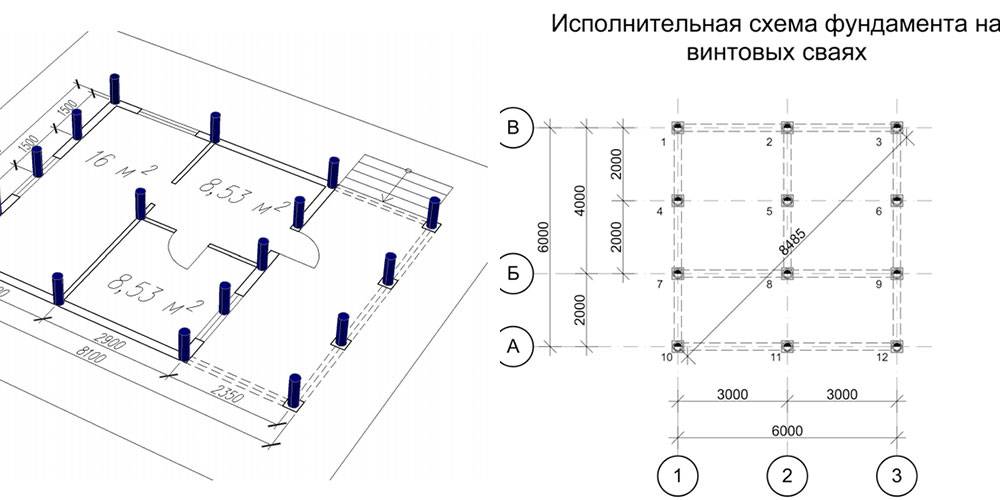

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью. Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже буронабивного.Универсальность применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи водоемов.Возможность установки на глубину промерзания грунта.Это решение подходит для конструкций из любых материалов.

Например, для домов из кирпича, бруса или панелей.Скорость сооружения. На его строительство уходит около 5-7 суток.Безопасность. При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Еще одна особенность использования свай – заливка прямо на месте строительства. К проблематике сооружения такого фундамента можно отнести только бурение скважин для заливки, которые вырыть с помощью техники возможно не всегда, и вся работа проводится вручную.

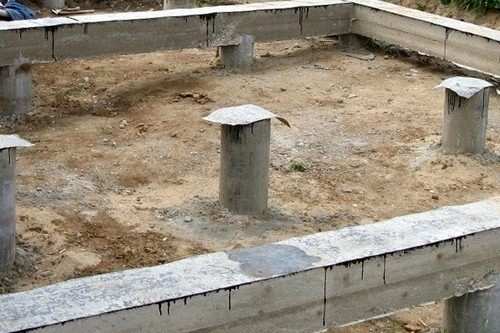

Фото буронабивных свай

Столбчатый

Данный тип фундамента представляет своего рода свайное поле, только опорные столбы не забиваются сваебоем, а заливают в подготовленные шурфы. Столбчатый фундамент позволяет получить надежное основание при минимальном расходе материала. Столбы могут иметь круглое и квадратное сечение, располагают их по периметру пятна застройки и в местах сочленения стен.

Заглубление столбчатого фундамента обычно превышает глубину промерзания для данного района, а наземная часть имеет высоту 400-500 мм. Конструкция здания может устанавливаться непосредственно на опорные столбы, но чаще всего по периметру устанавливают ростверк, который соединяет столбы в единое целое.

Чтобы посчитать требуемый для заливки столбчатого фундамента объем бетона, необходимо знать длину столба, площадь его сечения и количество столбов. Если предусматривается ростверк, потребуются его линейные размеры, расчет объема ростверка ведется таким же образом, как в варианте с ленточным фундаментом.

Чтобы высчитать объем столбов с квадратным или прямоугольным сечением, нужно использовать следующую формулу:

V=a*b*l*n, где a и b – стороны сечения столба, l – длина столба, n – количество столбов в фундаменте.

Для вычисления объема бетона для заливки столбов с круглым сечением, понадобится формула нахождения площади круга: S=3,14*R*R, где R – радиус. Получаем формулу вычисления объема столбов с круглым сечением:

V=S*L*n

Для получения общего объема бетона, требуемого для заливки столбов и ростверка, необходимо сложить уже полученные показатели, не забывая про коэффициент погрешности в 2%.

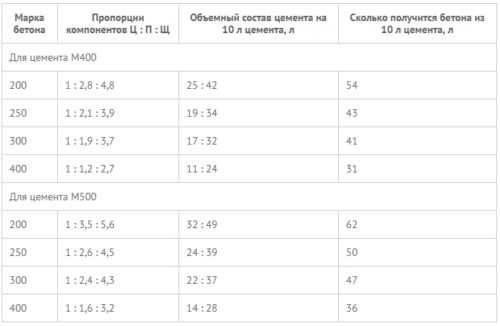

Расчет цемента на фундамент.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

пример расчета буронабивных свай

Рассчитаем буронабивной фундамент для следующих данных:

• верхний слой грунта, 2 метра – тугопластичный суглинок;ниже – твердая глина, пористость 0,5;площадь дома – 4 х 8 метров, периметр 24 м;стены – кирпич 0,38 метра, плотность 1,8 тонн на кубометр;высота стен одинаковая по всем сторонам: 1 этаж – 3 метра, мансарда – 1,5;крыша – вальмовая, металлочерепица;перекрытия – ж/б плиты, толщина 25 см, площадь 32 кв.м, 2 штуки (пол и мансарда);внутренние стены – ГКЛ, суммарная длина 20 м, высота 2,7, вес квадратного метра – 0,03 тонны;снежная нагрузка – 180 кг на кв.м.

Считаем нагрузки:

• вес стен – (24 х 3 + 24 х 1,5) х 1,2 (коэфф. надежности) х 1,8 = 88,65 тонн;перегородки – 1,2 х 2,7 х 20 х 0,03 = 2 тонны;перекрытия + цементная стяжка 3 см = 1,2 х 0,25 х 32 х 2,5 = 48 тонн;кровля – 1,2 х 4 х 8 х 0,06 = 2,3;снег – 1,4 х 4 х 8 х 0,18 = 8,1;суммарная полезная нагрузка – 11,5;всего – 112,94 тонны;нагрузка на метр погонный – 6,69 тонн.

Выполняем расчет для круглых свай длиной 3 метра, сечением 30 см, используя приведенные выше формулы:

• f = 3,14 D2 / 4 = 3,14 х 0,3 х 0,3 / 4 = 0,071;U = 3,14 х D = 0,942;Р1 = 4,47;Р2 = 7,84;Р = 12,31;L (шаг между сваями) = 1,84 метра.

Повторяем расчеты два раза, увеличивая и уменьшая сечение сваи.

Ничего принципиально невыполнимого в этих расчетах нет, только долго, трудоемко и требуется предельная аккуратность. Чтобы сократить трудозатраты, можно выполнить расчет буронабивной сваи онлайн с помощью сетевого калькулятора.

А лучше вообще устраниться от решения этой задачи – заказать расчет буронабивного свайного фундамента нам. Цены у нас невысокие, вычисления будут выполнять профессионалы, а вам не придется тратить время.

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Пример расчета сваи по формуле 2

По формуле (1) можно определить диаметр свай и их количество, если известен общий вес, Р строения. Можно определить вес, Р сооружения, которые выдержат сваи, то есть решить обратную задачу.

Решим прямую задачу. Примерный вес строения можно определить, если известна этажность, материалы стен и перекрытий, вес кровли.

Площадь грунта, на которую опирается основание сваи, определим через ее диаметр d:

a периметр сваи равен

подставив (4) и (5) в (2), после элементарных преобразований получим:

Пусть глубина погружения сваи равна 3 м и при этом верхний глинистый слой имеет толщину1,5 м, и нижний слой составляет крупный песок. Пусть коэффициент пористости е≤0,55, и в верхнем слое глина находится в мягкопластичном состоянии, то есть показатель текучести IL=0,6.

По таблице 1 определяем расчетное сопротивление глинистых грунтов, fгл=25(2,5)кПа (тс/м 2 ) и по таблице 2 расчетное сопротивление песчаных грунтов, fпес=85(8,5) кПа (тс/м 2 ). По таблице 4 определяем расчетное сопротивление песчаного слоя Rпес=4100(410) кПа (тс/м 2 ). Подставим эти значения в тс/м 2 в формулу (6).

Fd=π[410d 2 /4+d(2,5·1,5+8,5·1,5)]= π[410d 2 /4+d(2,5·1,5+8,5·1,5)]= = π(410d 2 /4+16,5d).

При диаметре d = 30 см=0,3 м, Fd=44,5 т.

При диаметре d = 20 см, Fd= 23т.

Требуемое количество свай N необходимо определять, проверяя условие:

где Р – вес сооружения.

Понятно, что одновременно с решением прямой задачи можно выполнить расчет размера свай.

Для свай, имеющих в сечении квадратную форму со стороной а, формулу (6) необходимо преобразовать, и она примет вид:

Подводя итог, следует отметить, что выполнен, пожалуй, самый простой расчет. И цель его состояла в определении приблизительного количества свай. Намного сложнее выполнить расчет на воздействие сил морозного пучения. А его также необходимо выполнять. Для такого расчета потребуется определять удельную касательную силу морозного пучения, но это можно выполнить только опытным путем. Поскольку фундамент требует серьезного к себе отношения, то целесообразно воспользоваться услугами специалиста.
