Как произвести расчет теплопотерь частного дома + формулы

Расчет теплопотерь

Вот как следует производить вычисления:

Теплопотери через ограждающие конструкции

Для каждого материала, входящего в состав ограждающих конструкций, в справочнике или предоставленном производителем паспорте находим значение коэффициента теплопроводности Кт (единица измерения — Вт/м*градус).

Для каждого слоя ограждающих конструкций определяем термическое сопротивление по формуле: R = S/Кт, где S – толщина данного слоя, м.

Для многослойных конструкций сопротивления всех слоев нужно сложить.

Определяем теплопотери для каждой конструкции по формуле Q = (A / R) *dT,

Где:

• А — площадь ограждающей конструкции, кв. м;
• dT — разность наружной и внутренней температур.
• dT следует определять для самой холодной пятидневки.

Теплопотери через вентиляцию

Для этой части расчета необходимо знать кратность воздухообмена.

В жилых зданиях, возведенных по отечественным стандартам (стены являются паропроницаемыми), она равна единице, то есть за час должен обновиться весь объем воздуха в помещении.

В домах, построенных по европейской технологии (стандарт DIN), при которой стены изнутри застилаются пароизоляцией, кратность воздухообмена приходится увеличивать до 2-х. То есть за час воздух в помещении должен обновиться дважды.

Теплопотери через вентиляцию определим по формуле:

Qв = (V*Кв / 3600) * р * с * dT,

Где

• V — объем помещения, куб. м;
• Кв — кратность воздухообмена;
• Р — плотность воздуха, принимается равной 1,2047 кг/куб. м;
• С — удельная теплоемкость воздуха, принимается равной 1005 Дж/кг*С.

Приведенный расчет позволяет определить мощность, которую должен иметь теплогенератор системы отопления. Если она оказалась слишком высокой, можно сделать следующее:

• понизить требования к уровню комфорта, то есть установить желаемую температуру в наиболее холодный период на минимальной отметке, допустим, в 18 градусов;
• на период сильных холодов понизить кратность воздухообмена: минимально допустимая производительность приточной вентиляции составляет 7 куб. м/ч на каждого обитателя дома;
• предусмотреть организацию приточно-вытяжной вентиляции с рекуператором.

Заметим, что рекуператор полезен не только зимой, но и летом: в жару он позволяет сэкономить произведенный кондиционером холод, хотя и работает в это время не столь эффективно, как в мороз.

Правильнее всего при проектировании дома выполнить зонирование, то есть назначить для каждого помещения свою температуру исходя из требуемого комфорта. К примеру, в детской или комнате пожилого человека следует обеспечить температуру порядка 25-ти градусов, тогда как для гостиной будет достаточно и 22-х. На лестничной площадке или в помещении, где жильцы появляются редко либо имеются источники тепловыделения, расчетную температуру можно вообще ограничить 18-ю градусами.

Очевидно, что цифры, полученные в данном расчете, актуальны только для очень короткого периода — самой холодной пятидневки. Чтобы определить общий объем энергозатрат за холодный сезон, параметр dT нужно вычислять с учетом не самой низкой, а средней температуры. Затем нужно выполнить следующее действие:

W = ((Q + Qв) * 24 * N)/1000,

Где:

• W — количество энергии, требующейся для восполнения теплопотерь через ограждающие конструкции и вентиляцию, кВт*ч;
• N — количество дней в отопительном сезоне.

Однако, данный расчет окажется неполным, если не будут учтены потери тепла в канализационную систему.

Теплопотери через канализацию

Для приема гигиенических процедур и мытья посуды жильцы дома греют воду и произведенное тепло уходит в канализационную трубу.

Но в данной части расчета следует учитывать не только прямой нагрев воды, но и косвенный — отбор тепла осуществляет вода в бачке и сифоне унитаза, которая также сбрасывается в канализацию.

Исходя из этого, средняя температура нагрева воды принимается равной всего 30-ти градусам. Теплопотери через канализацию рассчитываем по следующей формуле:

Qк = (Vв * T * р * с * dT) / 3 600 000,

Где:

• Vв — месячный объем потребления воды без разделения на горячую и холодную, куб. м/мес.;
• Р — плотность воды, принимаем р = 1000 кг/куб. м;
• С — теплоемкость воды, принимаем с = 4183 Дж/кг*С;
• dT — разность температур. Учитывая, что вода на входе зимой имеет температуру около +7 градусов, а среднюю температуру нагретой воды мы условились считать равной 30-ти градусам, следует принимать dT = 23 градуса.
• 3 600 000 — количество джоулей (Дж) в 1-м кВт*ч.

Факторы, влияющие на теплопотери

Тепловые процессы хорошо коррелируют с электрическими процессами: разница температур действует как напряжение, тепловой поток можно рассматривать как ток – для сопротивления нет необходимости создавать специальный термин. Концепция наименьшего сопротивления, называемая в теплотехнике тепловыми мостами, также полностью справедлива.

Если рассмотреть любой материал в поперечном сечении, то довольно легко определить путь теплового потока как на микро-, так и на макроуровне. В качестве первой модели возьмем бетонную стену, в которой, в силу технологической необходимости, сквозные крепления выполнены стальными стержнями произвольного сечения. Сталь проводит тепло немного лучше, чем бетон, поэтому можно выделить три основных тепловых потока

• От стальных прутьев до бетона
• Через толщину бетона
• Сквозь стальные прутья

Потери тепла через тепловые мостики в бетоне

Наиболее интересной является модель последнего теплового потока. Поскольку стальной сердечник нагревается быстрее, разница температур между двумя материалами будет возникать ближе к внешней стороне стены. Таким образом, сталь не только сама “выкачивает” тепло наружу, но и увеличивает теплопроводность прилегающих бетонных масс.

Тепловые процессы в пористых средах протекают по аналогичной схеме. Почти все строительные материалы состоят из разветвленной сети твердых материалов, между которыми находится пространство, заполненное воздухом. Поэтому твердый, плотный материал является основным проводником тепла, но из-за его сложной структуры путь, по которому движется тепло, больше площади поперечного сечения. Поэтому вторым фактором, определяющим термическое сопротивление, является неоднородность каждого слоя и всей оболочки здания.

Снижение теплопотерь и смещение точки росы в теплоизоляции наружных стен

Третьим фактором, влияющим на теплопроводность, является накопление влаги в порах. Тепловое сопротивление воды в 20-25 раз ниже, чем воздуха, поэтому если она заполняет поры, общая теплопроводность материала становится еще выше, чем при отсутствии пор. Ситуация становится еще хуже, когда вода замерзает: теплопроводность может увеличиться до 80 раз. Источниками влаги обычно являются воздух в помещении и атмосферные осадки. Поэтому тремя основными методами борьбы с этим явлением являются наружная гидроизоляция стен, использование пароизоляции и расчет влажности, который должен проводиться параллельно с прогнозом теплопотерь.

https://youtube.com/watch?v=UP71uFG5BFs

Как проводят вычисления теплопотерь?

Первым этапом вычисление станет получение начальных данных по представленным нормативам. Большинство берут из технической документации. Потери тепла происходят через перекрытия, ограждающие конструкции, окна, вентиляцию, крышу, трубопровод. Существуют и дополнительные теплопотери, но они являются незначительными и перед проектированием не учитываются. Термическое сопротивление для всех конструкций рассчитывается по формуле:

Rст =1/ αв +Σ(δі / λі)+1/ αн

Расшифровка:

• αв – коэффициент теплоотдачи внутренней поверхности ограждения, Вт /м2 ·о С;
• λі и δі – коэффициент теплопроводности для материала каждого слоя стены и толщина этого слоя в м;
• αн – коэффициент теплоотдачи внешней поверхности ограждения, Вт /м2 ·о с.

Все коэффициенты под параметром α являются различными для перекрытий и стен. Их показатели берут из технических нормативов.

Потери через стены

На стеновые теплопотери имеют большое значение материал и конструкция. Вычисления производят по следующей формуле:

Коэффициент под параметром n называют поправочным и имеет значение:

• при штучном материале n=1;
• при чердачных перекрытиях n=0,9;
• для подвальных n=0,75.

Примером служат расчеты теплопотерь для стены из кирпича шириной 51 см, утепленной минеральной ватой толщиной 10 см с финишным покрытием 3 см. Дополнительные данные:

• температура воздуха снаружи -20°С;
• температура внутри помещения +22°С;
• внешняя одна стена южная, длина – 4 м, высота – 3 м;
• дверей нет.

Считают в следующей последовательности:

Количество шагов	Название расчетов	Вычисления
1	Теплопроводность материала	λк =0,58 Вт/мºС, λут =0,064 Вт/мºС, λшт =0,76 Вт/мºС.
2	Термическое сопротивление ограждающей конструкции	Rст =1/ 23 +0,51/0,58+0,1/0,064+0,03/0,76+ 1/ 8,6 = 2,64 м2 ºС/Вт
3	Теплопотери	Q=1/R·FΔt·n·β=1/2,64·12·42·1·(10/100+1)=210 Вт

Числа 100 и 10 в третьем шаге являются дополнительными параметрами потерь.

Через окна

Рассчитать потерю тепла через имеющееся окно гораздо проще. Параметр термического сопротивления присутствует в паспортных данных. Подсчет теплопотерь вычисляют так же, как для стен.

Дополнительно учитывают материал, применяемый в оконном профиле (дерево, пластик, 3- или 5-камерные).

Через перекрытия

За перекрытия принимают напольные и крышу – для многоквартирных домов. При этом на первом этаже учет ведется только подвального перекрытия, на последнем – только потолочного. Вызвано это тем обстоятельством, что теплопотери из одной квартиры к другой в многоэтажном здании незначительны.

Еще одним важным параметром учета являются неутепленные узлы, особенно в местах, где ограждающие конструкции примыкают к перекрытиям. Рассчитывают этот параметр в той же шаговой последовательности и по таким же формулам, как и для стен. При этом исключают дополнительные теплопотери. Показатель α для узлов перекрытий рассчитывают следующим образом: α вн =8,7 Вт/(м 2 ·К) α вн =6 Вт/(м2 ·К).

Температура в подвале и чердаке имеет условный показатель от 4 до 6°С.

Потери через пол, уложенный на грунт

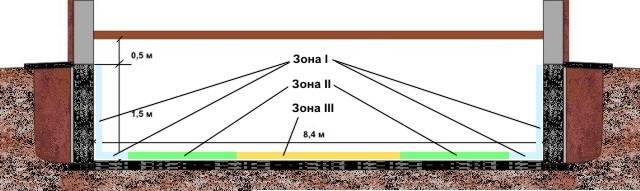

В данном случае расчет производят в несколько этапов. Для начала пол разделяют на участки по 2 м. Первый прилегает непосредственно к внешней стене – он основной при учете коэффициента потерь, т. к. самый холодный. Далее участки доходят до середины помещения. Каждую зону вычисляют по своим показателям. А именно:

• зона 1 — R1=2,15 (м2 °С/Вт);
• зона 2 — R2=4,3 (м2 °С/Вт);
• зона 3 — R3=8,6 (м2 °С/Вт).

Необходимые нормативные документы

Для расчета потребуются два СНиПа, один СП, один ГОСТ и одно пособие:

• СНиП 23-02-2003 (СП 50.13330.2012). “Тепловая защита зданий”. Актуализированная редакция от 2012 года .
• СНиП 23-01-99* (СП 131.13330.2012). “Строительная климатология”. Актуализированная редакция от 2012 года .
• СП 23-101-2004. “Проектирование тепловой защиты зданий” .
• ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). “Здания жилые и общественные. Параметры микроклимата в помещениях” .
• Пособие. Е.Г. Малявина “Теплопотери здания. Справочное пособие” .

Скачать СНиПы и СП вы можете здесь, ГОСТ – здесь, а Пособие – здесь.

Калькулятор расчета теплопотерь

Республика, край, область

Населенный пункт

Единицы измерения — квадратные метры.
Площадь помещениям2

Высота стен от пола до потолка. При разной высоте стен указывать среднее значение. Единицы измерения — метры.
Высота стен метров

Количество стен выходящих на улицу, либо прилегающие к неотапливаемым помещениям.
Кол-во внешних стен

Примерная степень утепления внешних стен помещения. Дополнительная информация под калькулятором.
Утепление стен

Ориентация направления внешних стен по сторонам света.
Ориентация внешних стен

Качество остекления оконных проемов.
Остекление

Площадь всех оконных проемов. Единицы измерения — квадратные метры.
Площадь оконм2

Характеристика отапливания помещения, расположенного над рассчитываемым.
Вышерасположенное помещение

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

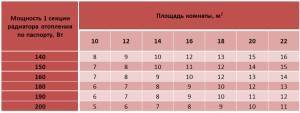

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

• Расход дизельного котла отопления
• Биметаллические радиаторы отопления
• Как сделать расчет тепла на отопление дома
• Расчет арматуры для фундамента

Что такое теплопотери? Почему их нужно знать?

Теплопотери – это то количество тепла, которое теряют внутренние помещения через ограждающие перегородки, если температура за окном ниже той, которая должна поддерживаться внутри здания.

Необходимость расчета теплопотерь обусловлена задачей проектирования системы отопления, кондиционирования. От данного показателя зависит выбор климатической системы, мощности котельной, сечения труб, количества секций радиатора, применения системы теплый пол, других отопительных устройств.

Усредненные показатели имеет смысл использовать лишь тогда, когда к помещению не предъявляется строгих требований по поддержанию определенных постоянных температур. Остальные случаи, особенно когда речь идет о жилых, общественных строениях с постоянным пребыванием людей без верхней одежды, требуют произвести точный расчет показателя теплопотерь.

На сегодняшний день человечество озадачено проблемой рационального потребления ресурсов, особенно энергетических. Правильный расчет теплопотерь позволит определить наиболее рациональный путь организации системы отопления, чтобы помещение прогревалось до комфортной температуры, при этом энергопотребление не было избыточным.

Расчеты: откуда наибольшие теплопотери в каркасном утепленном доме и как их снизить с помощью прибора

Наиболее важный процесс в проектировании обогрева – расчеты будущей системы. Ведется расчёт теплопотерь через ограждающие конструкции, определяются дополнительные потери и поступления тепла, определяется необходимое количество обогревательных приборов выбранного типа и т.д. Расчет коэффициента теплопотерь дома должен делать опытный человек.

Уравнение теплового баланса играет важную роль в определении теплопотерь и разработки способов их компенсации. Формула теплового баланса приведена ниже:

V –объем помещения, вычисляемый с учетом площади помещения и высоты потолков. T – разница между внешней и внутренне температурой здания. К – коэффициент потери тепла.

Формула теплового баланса дает не самые точные показатели, потому применяется редко.

Основное значение, которое используется при вычислении – тепловая нагрузка на обогреватели. Для ее определения используются значения потерь тепла и мощности обогревательного котла. Формула тепловой мощности позволяет рассчитать то количество тепла, которое будет вырабатывать система обогрева, имеет вид:

Теплопотери объема ( ) умножаются на 1.2. Это запасной тепловой коэффициент – константа, помогающая компенсировать некоторые теплопотери, носящие случайный характер (длительное открытие дверей или окон и др.).

Рассчитать потери тепла достаточно сложно. В среднем, различные ограждающие конструкции способствуют потери разного количества энергии. 10 % теряется сквозь крышу, 10% — сквозь пол, фундамент, 40% — стены, по 20% — окна и плохая изоляция, система вентиляции и др. Удельная тепловая характеристика различных материалов неодинакова. Потому в формуле прописаны коэффициенты, позволяющие учесть все нюансы. Таблица ниже показывает значения коэффициентов, необходимые, чтобы провести расчёт количества теплоты.

Формула потерь тепла следующая:

В формуле удельная теплопотеря, равна 100 Ватт на кв. м. Пл – площадь помещения, также участвующая в определении. Теперь может быть применена формула для расчета количества теплоты, необходимое для выделения котлом.

Считайте правильно и будет у вас дома тепло

Способы расчетов тепловой энергии

Некоторые жильцы для расчета теплопотерь пользуются простым методом. Он заключается в том, что при условии высоты потолка – 2,5 м., площадь помещения умножается на 100 Вт. (при другой высоте потолка, вводится поправочный коэффициент). Но полученный результат при этом способе настолько не достоверный, что его можно смело прировнять к нулю.

Такое утверждение объясняется тем, что на теплопотери влияют несколько важных факторов, такие как:

• ограждающая конструкция;
• площадь окон и вид их остекленения;
• внутренняя температура;
• кратность теплообмена и др.

Помимо этого даже при равных условиях значений вышеперечисленных факторов, теплопотери у маленьких домов и больших зданий будут разные. Поэтому, чтобы более точно определить теплопотери, были разработаны следующие специальные методики:

1. Ручной подсчет. В этом случае все расчеты выполняются самостоятельно при помощи специально выведенных формул и таблиц.
2. Онлайн — калькулятор. Здесь достаточно будет ввести все указанные данные, в вычислительную программу, после чего она самостоятельно произведет расчет и выдаст итог.

При использовании этих способов, можно будет не только достоверно рассчитать теплопотери, но и правильно подобрать отопительную систему, при использовании которой не возникнет неоправданных затрат.

расчет теплопотерь

Итак, чтобы не допустить ошибок, рассмотрим каждый вычислительный способ более подробно.

Расчет потерь тепла

Для точного расчета теплопотерь потребуется подготовить исходные данные по конкретному объекту (объем, высота здания, его местоположение), а также нормативные документы, содержащие таблицы различных коэффициентов, показателей.  Сначала рекомендуется рассчитать все составляющие формулы, записать данные, затем подставить данные формулы.

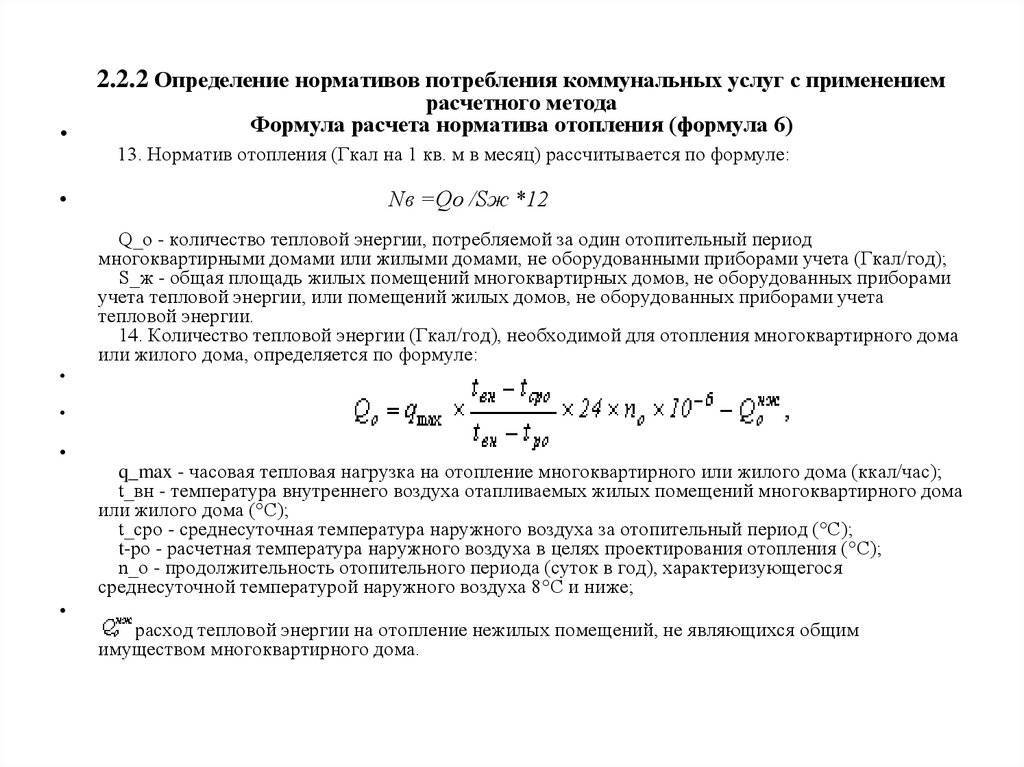

Основные формулы

Для расчета используется следующая формула:

Q_от = а*V*q_от *(t_в — t_нр)*(1 + К_ир)*10-6 Гкал/час

• а – поправочный коэффициент, который учитывает разницу между температурой воздуха снаружи (улица) определенной местности и температурой -30оС, для которой обозначена характеристика q_от;
• V – объем здания по внешнему периметру;
• q_от — удельная характеристика отапливаемого помещения, которая обозначена при температуре снаружи -30оС;
• t_в –температура воздуха внутри помещения;
•  t_нр –температура снаружи конкретного местоположения (местности), в котором расположено здание;
• К_ир –коэффициент инфильтрации, определяемый тепловым, ветровым напором.

Из приведенных выше составляющих формулы к числу исходных данных относится объем помещения, поправочный коэффициент, удельную характеристику здания, расчетные температуры необходимо взять из документации, а коэффициент инфильтрации рассчитать по формуле:

                                  273 + t_нр

К_ир = 10-2 √[2gL(1 — ————-) + w_p2]

                                  273 + t_в

g – ускорение свободного падения земли (9,8 м/с2);

L – высота строения;

w_p — обусловленная данным регионом скорость ветра отопительного периода.

Необходимая документация

Часть данных необходимо взять в нормативной документации, рекомендуется скачать эти документы или найти их онлайн:

Методика определения количества тепловой энергии и теплоносителя (1);

Общие санитарно-гигиенические требования к воздуху рабочей зоны (2);

Здания жилые и общественные. Параметры микроклимата в помещениях (3);

Строительная климатология (4).

Для удобства литература пронумерована. Далее соответствующая документация будет обозначаться сокращенно (например, Д3).

Исходные данные. Предварительные подсчеты

Рассмотрим расчет теплопотерь на примере административного здания города Омск. Высота здания – 9 метров. Объем здания по внешнему периметру – 8560 кубических метров.

В Таблице 3.1 – Климатические параметры холодного периода года (Д4)  напротив соответствующего города находим  5-ую графу, температуру воздуха наиболее холодной пятидневки. Для Омска данный показатель равен – 37оС.

В 20-й графе этой же таблицы находим скорость ветра данного города. Данный показатель составляет 2,8 м/с.

В пункте 1.2 (Д1) находим Таблицу 2, поправочный коэффициент а для жилых помещений. В таблице представлены коэффициенты температуры шагом 5 градусов, соответственно есть данные температуры — 35 оС (коэффициент 0,95), — 40 оС (коэффициент 0,9). Рассчитываем методом интерполяции коэффициент нашей температуры — 37 оС, получаем – 0,93.

Далее п.3 (Д3) находим Классификацию помещений и определяем категорию анализируемого помещения. Поскольку речь идет об административном здании, ему присваивается категория 3в (пространство пребывания большого количества людей без верхней одежды в положении стоя).

Таблица 3 (Д3) Допустимые, достаточные значения увлажненности воздуха, силы ветра, температурного режима гражданских помещений – находим показатель Температура (оптимальная) для нашего типа здания (3в). Показатель составляет 18-20 градусов. Выбираем наименьшую границу  18оС.

Таблице 4 (Д1) Удельный показатель тепла культурно-образовательных, административных, лечебных зданий – находим соответствующий коэффициент, исходя из объема здания. Данный случай до 10 000 м3. Коэффициент составляет 0,38.

Все данные подготовлены:

g – 9,8 м/с2;

L – 9 м;

w_p – 2,8 м/с;

а –0,93;

V – 8560 м3;

q_от – 0,38;

t_в – 18оС;

t_нр – — 37оС;

К_ир – необходимо рассчитать.

Далее можно просто подставить цифры формулы.

Итоговый расчет

Сначала рассчитываем коэффициент инфильтрации:

                       273 + (-37)

К_ир = 10-2 √ = 0,4

                     273 + 18

Q_от = 0,93*8560*0,38*(18 – (-37))*(1 + 0,4)*10-6 Гкал/час = 232933 *10-6 Гкал/час = 0,232933 Гкал/час

Для большего понимания, посмотрите данное видео:

Исходные данные для теплового расчета системы отопления

Прежде чем приступать к подсчетам и работе с данными, их необходимо получить

Здесь для тех владельцев загородных домов, которые прежде не занимались проектной деятельностью, возникает первая проблема – на какие характеристики стоит обратить свое внимание. Для вашего удобства они сведены в небольшой список, представленный ниже

1. Площадь постройки, высота до потолков и внутренний объем.
2. Тип здания, наличие примыкающих к нему строений.
3. Материалы, использованные при возведении постройки – из чего и как сделаны пол, стены и крыша.
4. Количество окон и дверей, как они обустроены, насколько качественно утеплены.
5. Для каких целей будут использоваться те или иные части здания – где будут располагаться кухня, санузел, гостиная, спальни, а где – нежилые и технические помещения.
6. Продолжительность отопительного сезона, средний минимум температуры в этот период.
7. «Роза ветров», наличие неподалеку других строений.
8. Местность, где уже построен или только еще будет возводиться дом.
9. Предпочтительная для жильцов температура тех или иных помещений.
10. Расположение точек для подключения к водопроводу, газу и электросети.

Теплопотери в доме

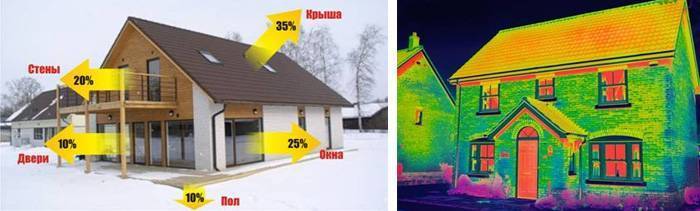

Мероприятия по теплоизоляции, приведенные на изображении выше, помогут существенно уменьшить количество энергии и теплоносителя, необходимого для обогрева жилого дома

Теплопотери через ограждающие конструкции

Приведу пример расчета для внешних стен двухэтажного дома.

1) Вычисляем сопротивление теплопередаче стены, деля толщину материала на его коэффициент теплопроводности. Например, если стена построена из тёплой керамики толщиной 0,5 м с коэффициентом теплопроводности 0,16 Вт/(м×°C), то делим 0,5 на 0,16: 0,5 м / 0,16 Вт/(м×°C) = 3,125 м2×°C/Вт Коэффициенты теплопроводности строительных материалов можно взять здесь.

2) Вычисляем общую площадь внешних стен. Приведу упрощённый пример квадратного дома: (10 м ширина × 7 м высота × 4 стороны ) — (16 окон × 2,5 м2) = 280 м2 — 40 м2 = 240 м2

3) Делим единицу на сопротивление теплопередаче, тем самым получая теплопотери с одного квадратного метра стены на один градус разницы температуры. 1 / 3,125 м2×°C/Вт = 0,32 Вт / м2×°C

4) Cчитаем теплопотери стен. Умножаем теплопотери с одного квадратного метра стены на площадь стен и на разницу температур внутри дома и снаружи. Например, если внутри +25°C, а снаружи –15°C, то разница 40°C. 0,32 Вт / м2×°C × 240 м2 × 40 °C = 3072 Вт Вот это число и является теплопотерей стен. Измеряется теплопотеря в ваттах, т.е. это мощность теплопотери.

5) В киловатт-часах удобнее понимать смысл теплопотерь. За 1 час через наши стены при разнице температур в 40°C уходит тепловой энергии: 3072 Вт × 1 ч = 3,072 кВт×ч За 24 часа уходит энергии: 3072 Вт × 24 ч = 73,728 кВт×ч

Понятное дело, что за время отопительного периода погода разная, т.е. разница температур всё время меняется. Поэтому, чтобы вычислить теплопотери за весь отопительный период, нужно в пункте 4 умножать на среднюю разницу температур за все дни отопительного периода. Например, за 7 месяцев отопительного периода средняя разница температур в помещении и на улице была 28 градусов, значит теплопотери через стены за эти 7 месяцев в киловатт-часах:

0,32 Вт / м2×°C × 240 м2 × 28 °C × 7 мес × 30 дней × 24 ч = 10838016 Вт×ч = 10838 кВт×ч

Число вполне «осязаемое». Например, если бы отопление было электрическое, то можно посчитать сколько бы ушло денег на отопление, умножив полученное число на стоимость кВт×ч. Можно посчитать сколько ушло денег на отопление газом, вычислив стоимость кВт×ч энергии от газового котла. Для этого нужно знать стоимость газа, теплоту сгорания газа и КПД котла.

Кстати, в последнем вычислении вместо средней разницы температур, количества месяцев и дней (но не часов, часы оставляем), можно было использовать градусо-сутки отопительного периода — ГСОП, некоторая информация про ГСОП здесь. Можно найти уже посчитанные ГСОП для разных городов России и перемножать теплопотери с одного квадратного метра на площадь стен, на эти ГСОП и на 24 часа, получив теплопотери в кВт*ч.

Аналогично стенам нужно посчитать значения теплопотерь для окон, входной двери, крыши, фундамента. Потом всё просуммировать и получится значение теплопотерь через все ограждающие конструкции. Для окон, кстати, не нужно будет узнавать толщину и теплопроводность, обычно уже есть готовое посчитанное производителем сопротивление теплопередаче стеклопакета. Для пола (в случае плитного фундамента) разница температур не будет слишком большой, грунт под домом не такой холодный, как наружный воздух.
