Что влияет на высоту конька?
Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом
Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия
В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.
Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.
Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:
- тип кровельного покрытия;
- чердачное помещение;
- атмосферные явления.
Теперь пройдемся по каждому пункту более подробно.
Кровельное покрытие
Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:
- Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
- Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
- Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.
При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.
Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.
Чердачное помещение
Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра
Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений
Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.
Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.
Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.
Атмосферные явления
Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:
- Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
- Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
- Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.
Определение наклона крыши — от чего зависит
Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:
- Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
- Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.
Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов
Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно
Расчет угла наклона кровли
Установка своими руками пошагово
Данная инструкция носит рекомендательный характер и не является обязательной к исполнению. Для наиболее доходчивого изложения рассматривается пример строительства крыши для сарая размером в плане 3 х 6 м с углом наклона кровли 30.
Поэтапно процесс возведения состоит из следующих шагов:
- По периметру стен укладывают полосы толи или рубероида.
- Сверху гидроизоляции укладывают мауэрлат из бруса 150 х 150 мм общей длиной (3 + 6) х 2 = 18 м. По углам бруса делают выборки, стыки скрепляют скобами.
- Устанавливают 5 фронтальных стоек (с шагом 1,5 м) из того же бруса высотой 3 м х sin 30 = 1,5 м.
- С таким же шагом укладывают горизонтальный брус, стыкуя со стойками.
- Снизу брус подшивают доской 20 х 150 мм, делая сплошной потолок.
- Производят установку 5 стропил — одним концом опирают на верх фронтальных стоек, а противоположные концы бруса укладывают на мауэрлат. Длину стропил принимают величиной 3,5 м с учётом свеса.
- В зависимости от выбора вида кровельного материала, делают сплошную или решётчатую обрешётку поверх стропильных ног из досок 20 х 150 мм.
- По обрешётке укладывают гидроизоляцию.
- В данном примере в качестве кровельного материала используют профлист.
О том, как правильно построить 1-скатную кровлю для частного дома, читайте здесь.
Обустройство кровельного покрытия
Но для них, во-первых, нужна сплошная обрешетка, а во-вторых, долговечность дешевых мягких кровель сомнительна на открытых пространствах.
Кровельный профнастил один из самых популярных недорогих и практичных материалов для устройства односкатных крыш своими руками.
Волнообразные металлические панели бывают оцинкованными или окрашенными стойкими эмалями разных цветов. Они легко поддаются обработке угловой машинкой с режущим кругом. Скат кровли можно быстро покрыть панелями, обрезанными под нужный размер.
Монтаж кровли из профлиста начинают снизу. Панели перекрываются внахлёст, поэтому протекание от атмосферных осадков через покрытие исключено.
Крепят профнастил к обрешётке односкатной крыши специальными саморезами с болтовыми головками, металлическими и резиновыми шайбами со сверлами по металлу. Крепёж осуществляют с помощью шуруповёрта или дрели с соответствующей насадкой.
Как учитывается угол наклона при расчете стропильной системы
Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.
Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.
Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие
Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.
Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.
Таблица размеров и других параметров стропил
С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.
Оптимальный шаг и сечение стропил под металлочерепицу
Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

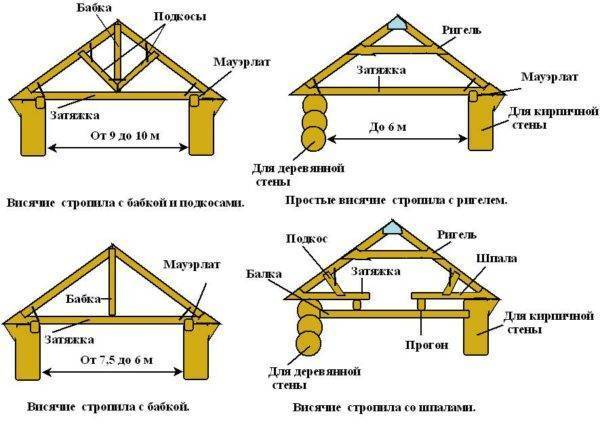

Элементы стропильных систем
Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.
Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.
Монтаж стропильной системы двухскатной крыши должен производиться по проекту
На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.
Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

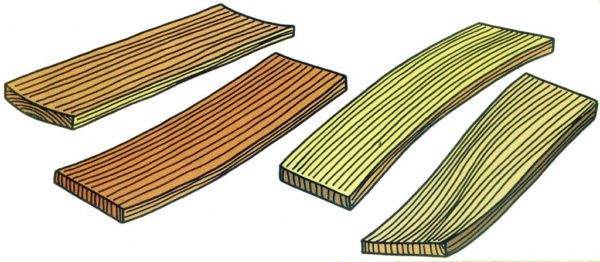

Деформация древесины
Мера усадки и деформации симметричной доски зависит от распиловки
Выбор кровельного материала
Относительно монтажа кровельных материалов существует порядок, регулирующий уклон кровли – СниП. От величины наклона зависит не только выбор покрытия, но и количество слоев, необходимых к укладке (это касается рулонной кровельной продукции).
Наплавляемые материалы для кровли используют на крышах, имеющих угол наклона, минимальный размер которого может быть равен 0 процентов, а максимальный – 25 %. Когда уклон составляет 0-10%, материал настилают в 3 слоя. Если данный показатель от 10 до 25 %, тогда его укладывают в один слой, выбирая кровельное покрытие с посыпкой.
Листы асбестоцементного шифера укладывают на крышах, наклон которых не превышает 28%, черепицу используют, когда уклон не менее 33%, а листы стальные оцинкованные применяют на кровле, имеющей угол не более 29%.
Количество обрешетки для односкатной крыши
Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.
Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли
Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.
Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.
Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.
Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

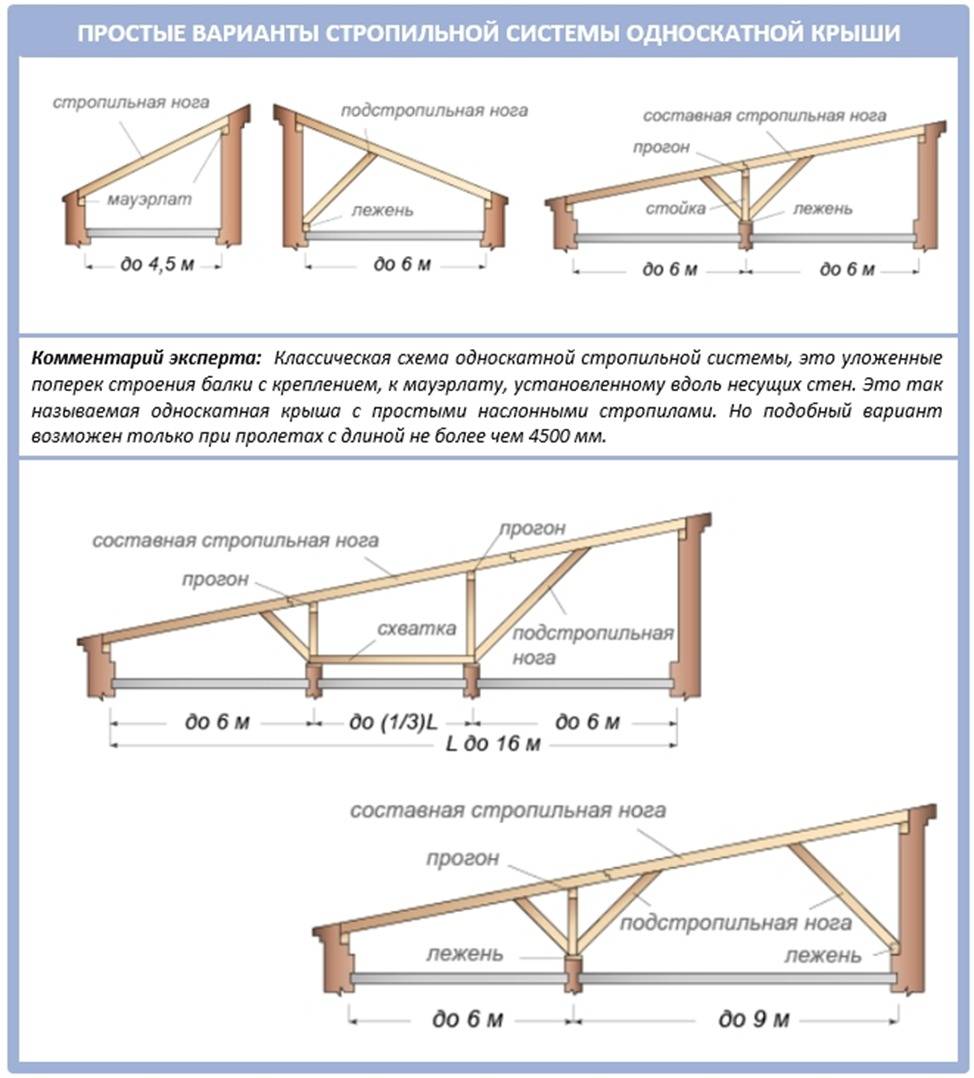

Особенности стропильной системы
Минимальный показатель уклона
Расчет уклона кровли из профнастила
Как производится расчет стропильной системы вальмовой крыши
Порядок монтажа односкатной крыши
Как измерить уклон
Таблица соотношения градус/процент уклона кровли.

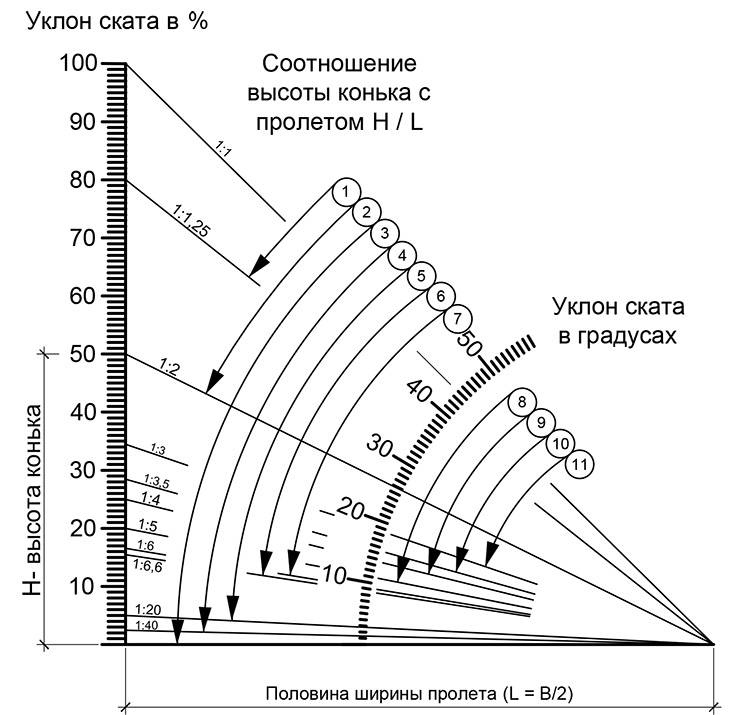

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:
i = 10 метров (заложение)
h = 4 метра (высота конька)
i= h / (1/2) = 4 / (10/2) = 0,8
Для того чтобы измерить уклон в %, это отношение умножают на 100
Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.
На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.
При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.
Крыша из металлической черепицы
Как всем известно, металлическая черепица владеет большим весом если сравнивать с тем же профнастилом
Вот почему важно предусматривать все различия строительства крыши из металлической черепицы, и попытаться выстроить крышу с небольшим углом наклона скатов
Очень важно это учитывать в тех регионах, где попадаются крепкие ветра – ветровая нагрузка оказует большущее (и отрицательное) влияние на всю конструкцию кровли, и потому следует весьма тщательно отнестись к расчетам крыши. Огромное значение угла наклона может стать «причиной вздутия» кровли, что, со своей стороны, приводит к повышение нагрузки на несущую систему крыши. А это опасно досрочным разрушением крыши
А это опасно досрочным разрушением крыши.
Вообще же, для крыш, покрываемых этим видом материала, значение минимального угла наклона должно составить в среднем 22 градуса – согласно эмпирическим данным, конкретно этот расчет угла уклона кровли свойственен тем, что устраняется скапливание влажности на соединениях крыши, стало быть, соединения будут обезопасены от просачивания вовнутрь дождевых и раставших вод.
Самый маленький угол уклона кровли обязан составить не меньше 14 градусов. Что касательно битумной черепицы, то тут небольшое значение формирует 11 градусов – с оговоркой, что при сооружении крыши нужна добавочная цельная каркасная рама.
Крыша из профлиста
Профлист считается одним из очень «ходовых» материалов для кровли – он имеет небольшой вес, устанавливается очень легко и моментально, крепить профлисты очень просто.
При этом самый самый маленький угол уклона крыши вполне может составлять от 12 градусов – по рекомендациям изготовителей.
Крыша из рулонных «мягких» материалов
К ним относятся рубероид, ондулин, полимерные (мембранные) кровельные покрытия.
- Угол наклона конструкции кровли вполне может составлять 2-15 градусов – значения зависят от количества покрывающих слоев.
- Например, для двухслойного покрытия угол наклона следует принимать равным до 15 градусов, а вот для трехслойного достаточно значения в 2-5 градусов.
- А вот мембранные покрытия, какие, как все знают, можно применять в работах с кровлей для кровель фактически любой, даже очень сложной комбинации, можно накрывать с уклоном в 2-5 градусов.
Как следует из сказанного выше, какой угол наклона кровли принимать – решать владельцу дома
Но необходимо взять во внимание конкретную зависимость: крыша обязана держать кратковременную и постоянную нагрузку. К первой относятся осадки атмосферы, ветер и их вес, который давит на покрытие для кровли, ко второй – конкретно вес конструкции кровли и материала для кровельных работ. Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши
Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см
Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши. Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см.
Ну, и не в самую последнюю очередь появляется вопрос о количестве материала для кровельных работ, который нужно приобрести. Естественно, чем «круче» будет угол уклона крыши, тем больший расход материала потребуется.
И наконец пару рекомендаций которые будут полезны, какие можно задействовать при выборе материала для кровельных работ:
- Если уклон крыши маленький (до 10 градусов), то покрыть кровлю даже можно с применением каменной крошки/гравия (в расчете 5 мм для крошки и 15 мм для гравия естественно).
- Если угол наклона кровли формирует 10 градусов и больше, то необходимо применять базисную изоляцию от влаги из битума. А вот для материала в рулоне необходимо применять добавочное покрытие для защиты (в основном, это добавочная покраска).
- Покрывая кровлю профнастилом/асбоцементными листами, не забывайте про то, что нужна герметизация стыковых швов. Соединения при этом следует делать двойными.
Оптимальные показатели расчета угла наклона крыши в один скат
Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.
1. Расчет нагрузок на кровлю
Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.
I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:
II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:
III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.
Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.
2. Определяем оптимальный уклон
Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:
- Маленький уклон 3-11 градусов. Нам необходима усиленная стропильная система, сплошная обрешетка в виде листов влагостойкой фанеры, надежная герметизация стыков и качественная гидроизоляционная мембрана под кровельный материал. Для такой крыши лучше выбрать мягкий кровельный материал, особенно, если это – жилое помещение;
- Средний уклон 12-25 градусов. Такой скат – оптимальный выбор для любых регионов нашей страны. Стыки в этом случае можно не герметизировать, но нахлест кровельного материала лучше сделать в 20 см. Для данного уклона отлично подойдет металлочерепица, профнастил, шифер и пр.;
- Крутой уклон около 45 градусов. Выбирается для регионов с большим количеством осадков в год. Для такой крыши подходят любые твердые кровельные материалы.
3. Базовые расчеты

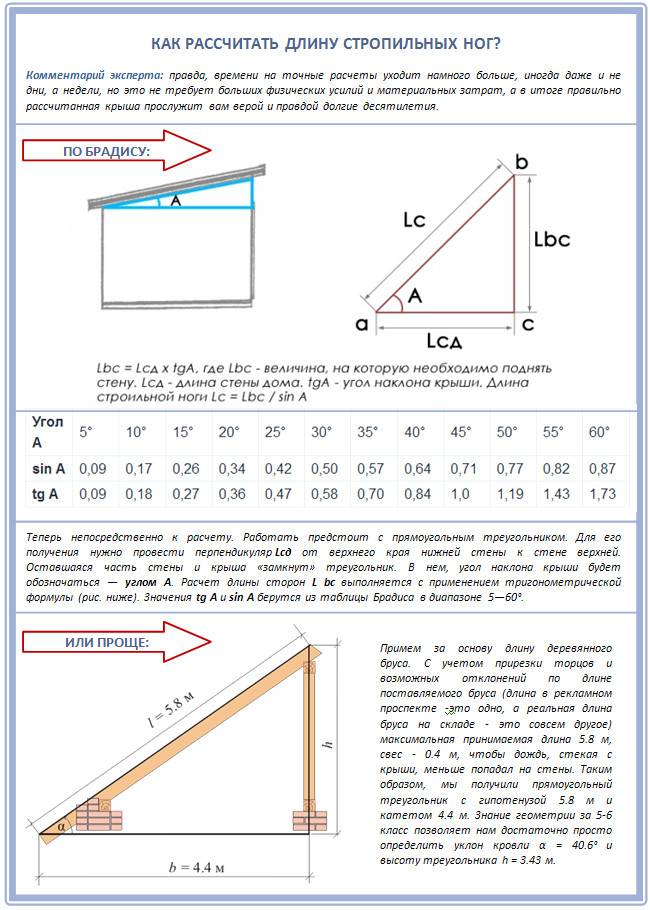

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

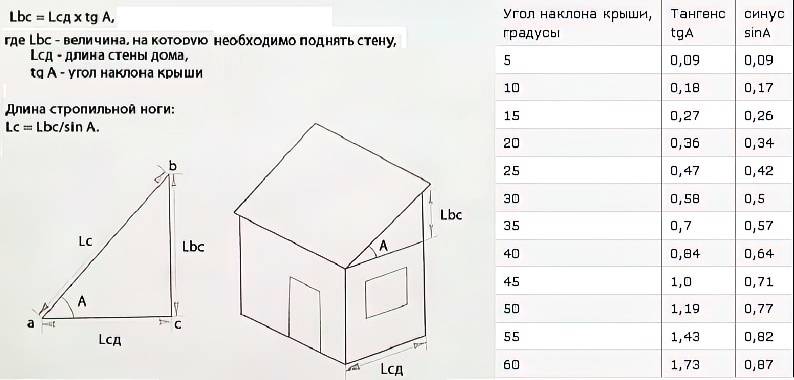

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.
Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.
Рассчитаем длину стропильных ног (Lc) и высоту фасадной стены Lbc, которую необходимо поднять. Допустим, что мы выбрали угол наклона ската (A) в 25 градусов, а длина нашей обычной стены (Lсд) — 3 м.
Определяем высоту, на которую необходимо поднять лицевую стену по такой схеме: Lbc=3 x tg25=0,47 x 3=1,41 м. Тогда длина стропильной ноги Lc=1,41/0,42=3,36 м. Так, наша нижняя стена будет равна 3 метрам, а верхняя – 3+1,41=4,41 м.
Зависимость угла наклона от выбора кровельного материала
Порядок монтажа односкатной крыши
Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.
Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.
Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.
Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.
Первый шаг. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.
«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.

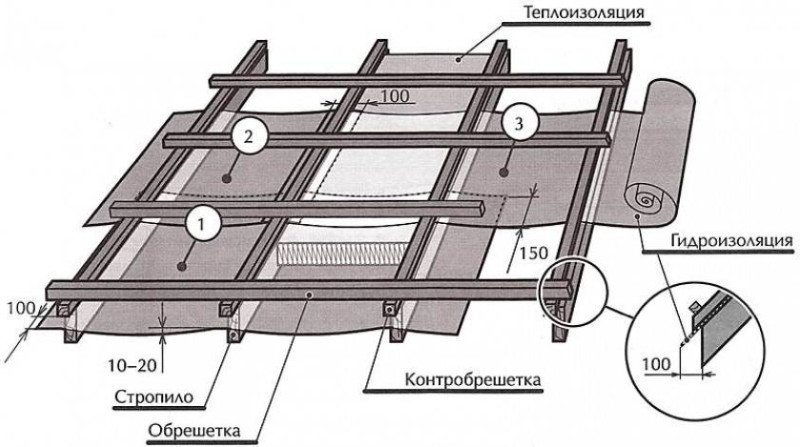

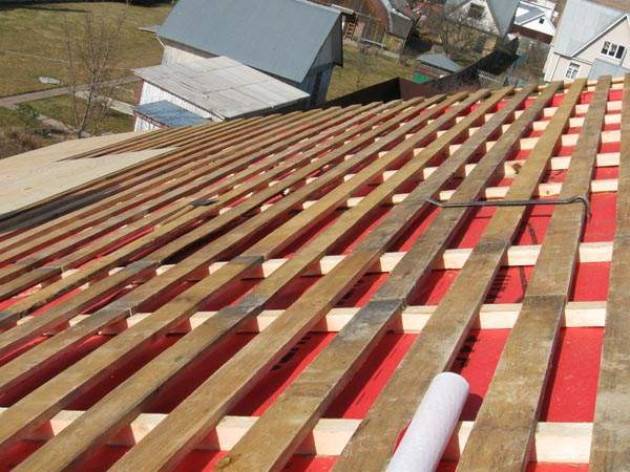

Второй шаг. Набейте обрешетку поперек стропил.
Третий шаг. Создайте контробрешетку.
Четвертый шаг. Уложите утеплитель в пространство между стропилами.минеральная вата
Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку.
Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал.
Седьмой шаг. Уложите выбранное кровельное покрытие.
На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.
Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.
Удачной работы!
Видео – Односкатная крыша своими руками пошагово
Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.
Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.
Преимущества односкатной крыши:
меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;
нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;
простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;
сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;
малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;
можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;
экономия ресурсов – материала, времени и денег;
постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;
Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.
Недостатки односкатной крыши:
У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:
необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.
Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.
незначительная полезная площадь чердака при незначительно уклоне;
В результате, достоинств намного больше.
