Какие Железобетонные плиты бывают? Виды и Как производятся — применение: дорожные, пустотные, перекрытий, их характеристика

Достоинства и недостатки технологии

К достоинствам относят:

  • Качество ж/б дома. Изготовление панелей в промышленных условиях контролируется на каждом этапе производства, что минимизирует риск брака. Качественные железобетонные панели определяют высокие эксплуатационные характеристики и долговечность конструкции.
  • Использование многослойных панелей позволяет экономить на утеплении, шумоизоляции и отделке.
  • Высокая скорость возведения. Технологический плюс, уменьшающий сопутствующие издержки и, следовательно, окончательную стоимость проекта. Железобетонные панели – готовые стены, которые имеют точные размеры и форму, нуждаются лишь в установке и закреплении.
  • Всесезонность. Строительный процесс не зависит от времени года.

Работы идут быстро и в любую погодуИсточник vse-pro-stroyku.sqicolombia.net

  • Экономичность. Бюджетная цена материала, механизация работ и минимальное использование ручного труда делают здание из ж/б панелей весьма привлекательным вариантом.
  • Пожаростойкость. Железобетон не горит.
  • Экологичность и долгосрочная эксплуатация. Железобетон нейтрален к окружающей среде и хорошо сопротивляется колебаниям температуры, дождю и солнцу.

Минусами считают:

Применение тяжелой техники и сложность доставки (ж/б элементы имеют большую массу и габариты).

  • Швы. Служат мостиками холода, через которые дом теряет тепло. Единственный способ борьбы с утечками тепла и денег – качественная изоляция стыков конструкции.
  • Слабая звукоизоляция требует либо дополнительной отделки, либо применения пустотелых изделий.
  • Типичность. Аргумент, актуальный 15-20 лет назад. Современные железобетонные изделия имеют композитную полимерную основу и позволяют реализовывать разнообразные архитектурные идеи.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

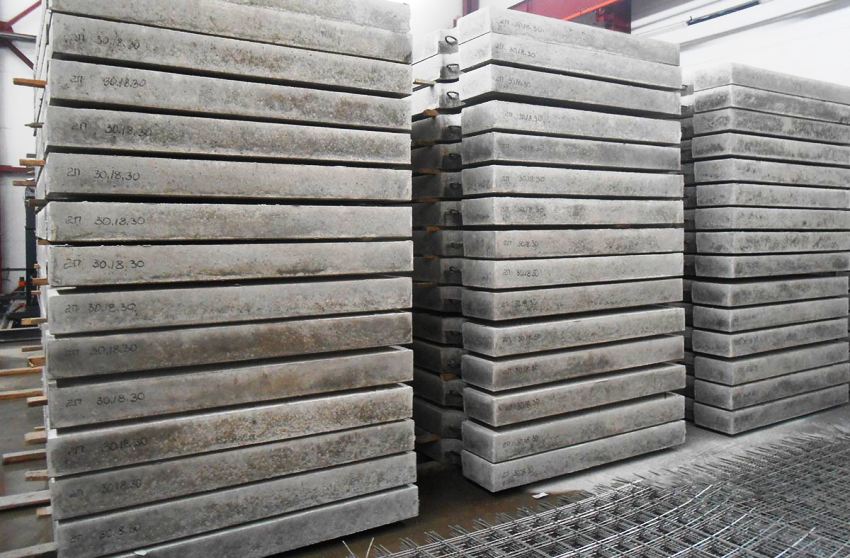

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

  • ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
  • ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
  • П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

  • над подвальным помещением;
  • между этажами здания;
  • под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

  • сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
  • сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

  • повышенная прочность;
  • увеличенная несущая способность;
  • монтажная готовность;
  • технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

  • надежностью;
  • жесткостью;
  • влагостойкостью;
  • огнестойкостью;
  • звуконепроницаемостью;
  • долговечностью.

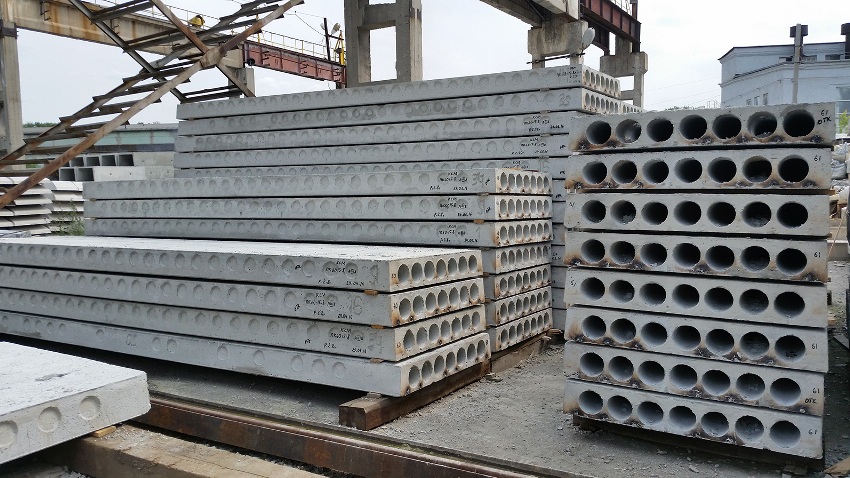

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

  • различных видов кирпича;
  • вспененных блоков;
  • газобетонных элементов;
  • армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Бетон с графеновым усилением

Будучи самым прочным в мире искусственным материалом, графен может многое предложить миру строительства, помимо множества других потенциальных применений. Ранее ученые успешно использовали его в процессе производства бетона, чтобы сделать готовый продукт более прочным и водостойким, а один исследовательский проект даже продемонстрировал, как графен можно извлечь из старых шин.

Подписывайтесь на наш youtube канал!

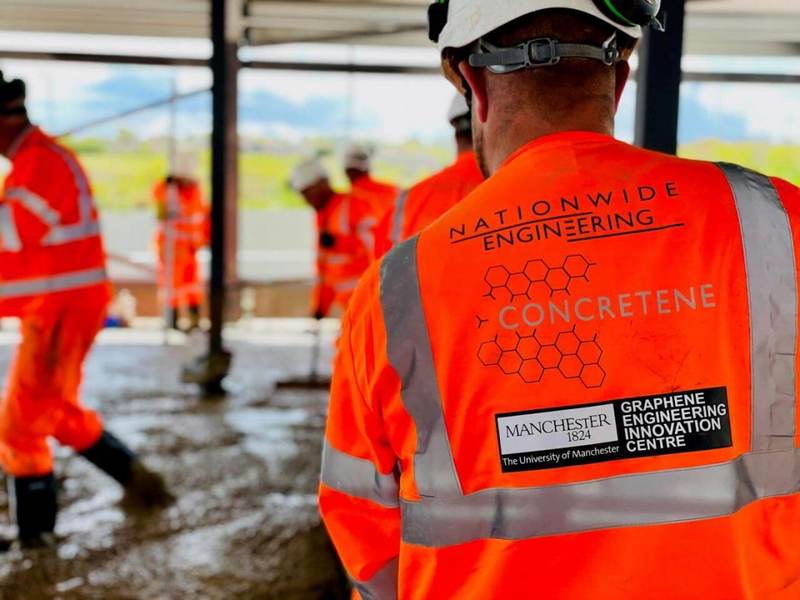

Свежезалитый Concretene — дело рук ученых из Манчестерского университета и строительной компании Nationwide Engineering. Чтобы сформировать материал, команда добавляет крошечное количество графена в воду и цемент, где он выступает в качестве механической основы и обеспечивает дополнительную поверхность катализатора для химических реакций, которые превращают смесь в бетонную пасту. Конечный результат — улучшение сцепления на микроскопическом уровне и материал, который примерно на 30 % прочнее стандартного бетона.

«Мы создали смесь добавок на основе графена, которая не вызывает разрушения в месте использования», — говорит доктор Крейг Доусон из Манчестерского университета. «Это означает, что мы можем дозировать нашу добавку непосредственно на заводе, где производится бетон, в рамках существующей системы, поэтому нет никаких изменений в производстве или в работе строителей, укладывающих пол».

Добавка Concretene была использована при первоначальной заливке бетонной плиты пола для нового спортивного зала Southern Quarter возле Стоунхенджа в Англии в начале мая, а вторая заливка завершила фундамент во вторник. Это первая в мире бетонная плита усиленная графеном, которая превратит спортзал в живую лабораторию по мере завершения строительства и эксплуатации здания, а компания Nationwide Engineering будет наблюдать за работой инновационного материала.

На производство бетона приходится около 8% мировых выбросов углекислого газа, и если бы это была страна, то по количеству выбросов она уступала бы только Китаю и США. Поскольку бетон намного прочнее традиционного бетона, для придания зданию той же прочности требуется намного меньше бетона, что может привести к снижению выбросов углекислого газа и стоимости.

Компания Nationwide Engineering подсчитала цифры и утверждает, что если использовать Concretene во всей глобальной цепочке поставок, то можно сократить выбросы углекислого газа в атмосферу на 2%. Материал дороже в производстве примерно на 5 %, но поскольку его требуется меньше, компания считает, что общая экономия для заказчика может составить от 10 до 20 %.

«Мы очень рады, что разработали и создали этот революционный бетон с графеновым усилением на реальном проекте», — говорит Алекс МакДермотт, соучредитель Nationwide Engineering. «Вместе с нашими партнерами из Манчестерского университета (Graphene Engineering Innovation Centre) и инженерами-строителями HBPW Consulting мы быстро развиваем наши знания и опыт и готовы к более широкому внедрению в промышленность через наши строительные структуры, становясь ведущей компанией в области бетона с графеновым усилением». опубликовано econet.ru по материалам energyload.eu

План раскладки плит перекрытия

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей.

Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

  • высокая скорость монтажа;
  • укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
  • низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса.

Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента.

Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта.

Толщина внутренних стен – около 8-12 мм

При работе с панелями важно учитывать раскладку и тип конструкции

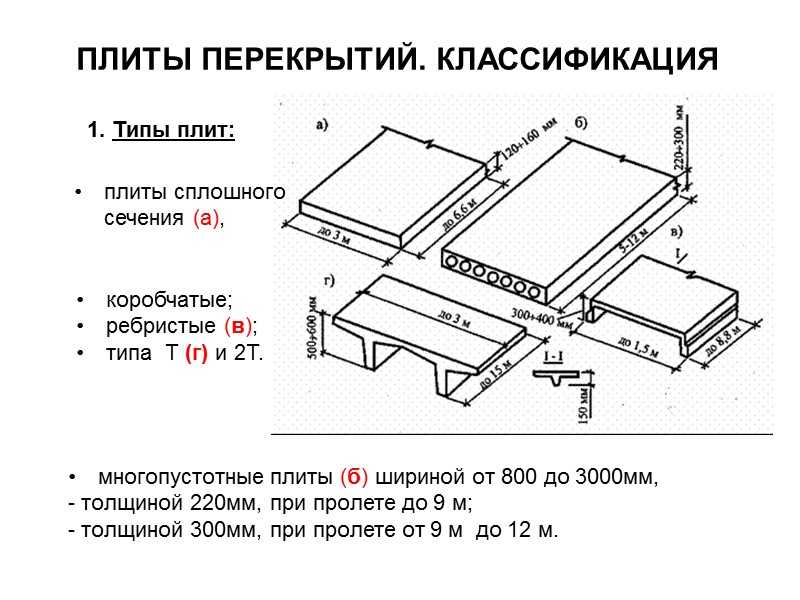

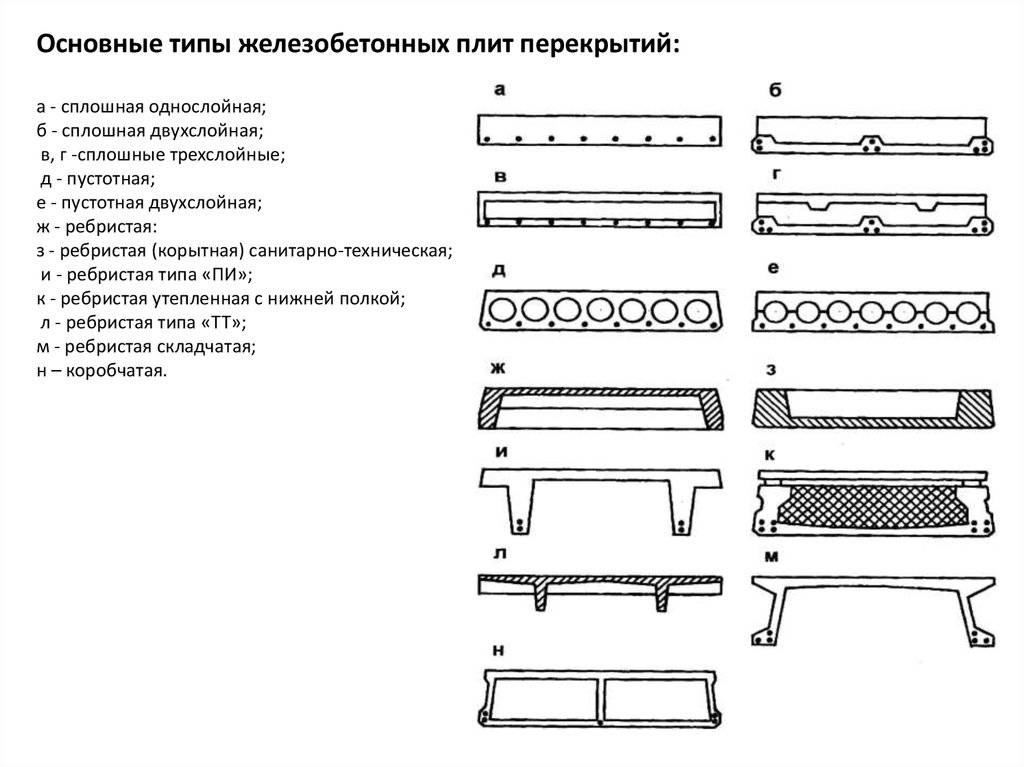

Всего выделяют 3 основных вида:

  • полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
  • пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
  • шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

  • равномерно распределяют нагрузку;
  • для постройки не требуется привлечение спецтехники;
  • могут укладываться не только на стены, но и колонны;
  • монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

  • трудоёмкость строительства;
  • необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
  • обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит.

Показатель определяется как сумма площадей перекрытий и площадь одной плиты.

При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу.

Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов.

Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши).

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

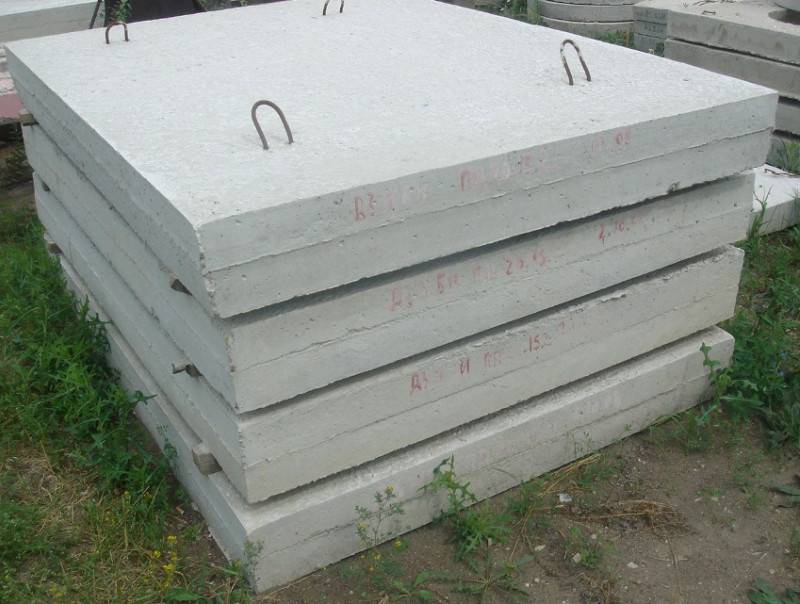

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Получение формы ПП

Различные железобетонные изделия создаются путём формования бетонной массы. Не являются исключением и панели перекрытия. Однако здесь, как и в любом процессе производства, есть исключения и особенности. Такая технология производства плит перекрытий характеризуется использованием множества механизмов. Это удобно в том случае, когда цеха или заводы работают с ограниченным ассортиментом.

Форму для изготовления ПП устанавливают на специальный вибростол и фиксируют при помощи электромагнита в неподвижном состоянии. В подготовленный металлический поддон укладывается арматурная сетка, которая является залогом прочности и жёсткости будущего изделия.

С одной из сторон оборудования есть отверстия, через которые въезжают специальные трубы – пуассоны. Они нужны для создания пустот внутри плит. Сверху также накладывается арматурная сетка, и вся конструкция аккуратно заливается бетонным раствором. Следует упомянуть, что нижний слой арматуры более плотный, и металлические стержни толще.

После того как металлический поддон накрывают крышкой, вибростол заставляет форму двигаться, в результате чего смесь плотно утрамбовывается. По окончании процесса пуассоны возвращаются на место и в плите остаются пустоты

Использовать такой станок для производства плит перекрытия очень удобно, поскольку основной процесс выполняется быстро и качественно, что очень важно при выпуске больших партий одинаковых железобетонных изделий

Наиболее распространенные виды конструкций из железобетона

Теперь ознакомимся с наиболее распространенными типами железобетонных конструкций, которые повсеместно применяются в строительстве.

К таким относятся:

  • Фундаменты;
  • Панели;
  • Балки и плиты перекрытий;

Каждый из этих элементов обладает своим предназначением и конструктивными особенностями.

Ленточный монолитный фундамент

Фундамент

Фундаменты из железобетона устраивают под стены строений, колонны и столбы, а также под тяжелые станки и машины.

Фундаменты бываю двух типов:

  • Сборными;
  • Монолитными.

Кроме того, они различаются по типу конструкции на:

  • Ленточные – под несущие стены;
  • Ступенчатые и пирамидальные – под отдельные опоры.

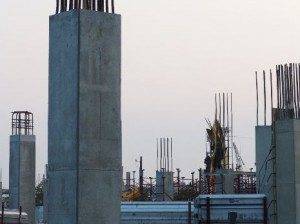

Железобетонные колонны

Колонны

Чаще всего применяются в промышленных зданиях, в которых перекрытия подвергаются большим нагрузкам от оборудования. В этом случае выполняют каркас, состоящий из колонн, балок и прочих элементов.

Кроме того, широко распространены каркасно-панельные сборные здания, в которых колонны являются одним из основных несущих элементов. Они воспринимают на себя нагрузки и через фундамент передают их на грунт.

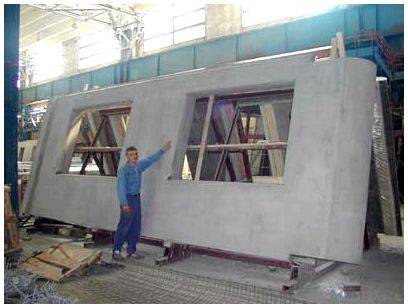

На фото – железобетонная панель

Панели

При возведении каркасно-панельных строений, для изготовления стен используют панели. Их площадь может составлять до 25 квадратных метров.

Также следует отметить, что существуют бескаркасные панельные здания. В этом случае всю нагрузку воспринимают на себя стены и перегородки, т.е. сами панели.

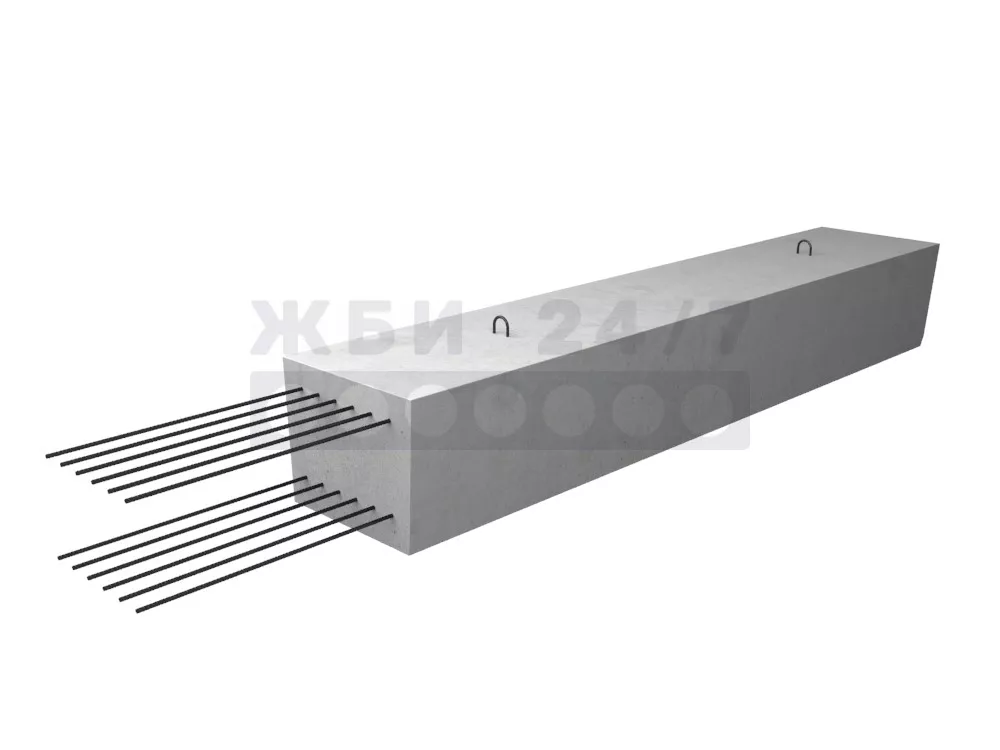

Балки

Плиты и балки

Данные конструкции относятся к изгибаемым элементам. Плитами называются плоские изделия, длина и ширина которых значительно больше толщины. Балки же являются линейными элементами, длина которых существенно больше поперечных размеров.

Плиты и балки чаще всего используют для устройства плоских перекрытий и покрытий. Как уже было сказано выше, обычно их выполняют предварительно напряженными. Кроме того, имеются и другие некоторые конструктивные особенности железобетонных изгибаемых элементов, что связано с областью их применения.

Плюсы и минусы использования плит перекрытий ЖБИ и других бетонных изделий

Ни одно строительство невозможно представить без применения железобетонных изделий, потому как в первую очередь они отличаются доступной ценой и широким распространением. Другим существенным плюсом можно считать тот факт, что некоторые типы плит можно изготовить самостоятельно, так как основа бетона – это вода и цемент, а в качестве арматуры можно использовать лом черного металла. При этом нужно учитывать, что сложно будет определить нагрузочную способность самостоятельно сделанных элементов. Для производства лучше нанимать специалиста, который будет следить за процессом изготовления.

Большой вес изделия требует применения специальной техники при монтаже и транспортировке

Другими преимуществами бетонных плит считаются:

  1. Лёгкая доступность товара. Заводы по производству ЖБ плит находятся практически в каждом городе.
  2. Стандартные размеры. Размеры плит, как и другие параметры, чётко регламентируются нормами ГОСТа, что позволяет рассчитать точное количество изделий, которые понадобятся при строительстве. При этом плиты отличаются большим разнообразием габаритов.
  3. Более высокая скорость работы. Укладка плит перекрытия даёт возможность заметно сократить время, затраченное на работу.
  4. Продолжительный срок эксплуатации. В качестве межэтажных перекрытий иногда используются и деревянные балки, однако дом из бетонных плит будет не только прочнее, но и долговечнее.
  5. Улучшенные потребительские свойства. Благодаря особенностям производства, которые постоянно совершенствуются, использование бетонных плит помогает улучшить звуко- и теплоизоляцию готового здания или инженерной коммуникации. Также плиты обеспечивают дополнительную пожарную безопасность, потому как бетон – негорючий материал.
  6. Гладкая поверхность. Плиты перекрытий отличаются ровной поверхностью, которую на этапе внутренней отделки легче обработать, что делает изделия привлекательными для жилищного строительства.

Важным преимуществом бетонных плит является надежность конструкции и длительный срок их эксплуатации

Несмотря на большое количество преимуществ, в применении бетонных изделий можно выделить и такие недостатки:

  1. Большой вес. Из-за значительной массы плит при строительстве требуется использовать дополнительную грузоподъёмную технику, что особенно сложно при возведении высотных зданий.
  2. Затраты на доставку. Что касается плит перекрытия, то они зачастую отличаются большим объёмом, что не позволяет за один раз привезти необходимое количество плит для строительства частного дома из панелей ЖБИ.
  3. Необходимость точных расчётов. Прежде чем начинать строительство, нужно правильно определить будущую нагрузку на перекрытия и, исходя из неё, приобретать определённые типы панелей.

Что собой представляют ребристые плиты, их основные характеристики

Как делают: процесс производства

Для производства железобетонных пустотных плит перекрытия используется 2 основных метода изготовления:

  • опалубочный;
  • безопалубочный.

В первом случае используется каркас из арматуры и металлической сетки, который укладывается в специальную форму. Далее на специальные крепления внутри «скелета» укладываются легкие трубы, которые потом будет легко достать.

После этого каркас заливается бетоном. Для того, чтобы выдавить лишний воздух и сформировать ровную поверхность резервуары устанавливают на специальные вибрационные машины. Когда плита окончательно сформируется ее накрывают теплоизоляционным полотном и производят термическую обработку паром температурой 120 °С, а также давлением в 0,8 МПа. Температура среды поддерживается в пределах 65°С в течение 12-18 часов.

По окончанию термообработки требуется дать плите «настояться», чтобы снять лишнее напряжение и улучшить сцепление арматуры и бетона. После этого нужно обрезать концы арматурных прядей и проволоки, за которые с помощью домкрата в момент формирования каркаса производилось напряжение металлической конструкции. Через 2 часа после этого теплоизоляционное полотно требуется снять с плиты.

В случае безопалубочного метода процесс изготовления более сложен, так как для формирования изделия используются специализированные конвейерные устройства, на которых формируется одна сплошная длинная плита, которая после всех процедур обрезается до нужного размера.

Железобетонные плиты от А до Я

История активного использования железобетонных конструкций гораздо короче, чем кажется. Трудно поверить, но первой детали из бетона, внутри которой располагается металлический каркас, всего лишь сто с небольшим лет. Сегодня без них не обходится ни одно строительство домов, мостов, большинства технических сооружений, инженерных коммуникаций и дорог. К нынешнему виду и популярности конгломерат бетона и металла прошел через смелые эксперименты с формами, различные технологии изготовления, вариации с комплектующими и материалами.

Плита перекрытия

Современные ЖБИ изделия — это качество, долговечность, универсальность и оптимальное решение во многих отраслях строительства, а значит поговорить о них — актуально, полезно и познавательно. Начнем мы наш разговор с самого распространенного их вида название которому бетонная плита.

Историческая справка и перспективность

Впервые бетонные плиты решились использовать вместо дорожного полотна еще в начале минувшего столетия, а именно в 1909 году в США в городе Детройт. Эксперимент преследовал цель сравнить свойства и долговечность асфальтового покрытия с бетонной плитой. В результате проведенного анализа было выявлено, что асфальт изнашивается в течение 10 лет, в то время как бетонные плиты способны прослужить в четыре раза дольше до 40 лет без критических разрушений и деформаций. Вместе с тем асфальт должен подвергаться ремонтным работа каждые три-четыре года и в течение длительного промежутка времени, несмотря на дороговизну ЖБИ в виде плит, их практическое применение экономически является выгодным и оправданным.

Характеристики и параметры

В зависимости от модели плиты, а также ее размера она может отличаться по различным параметрам, например, несущей способности, нагрузке и расстоянию между пустотами.

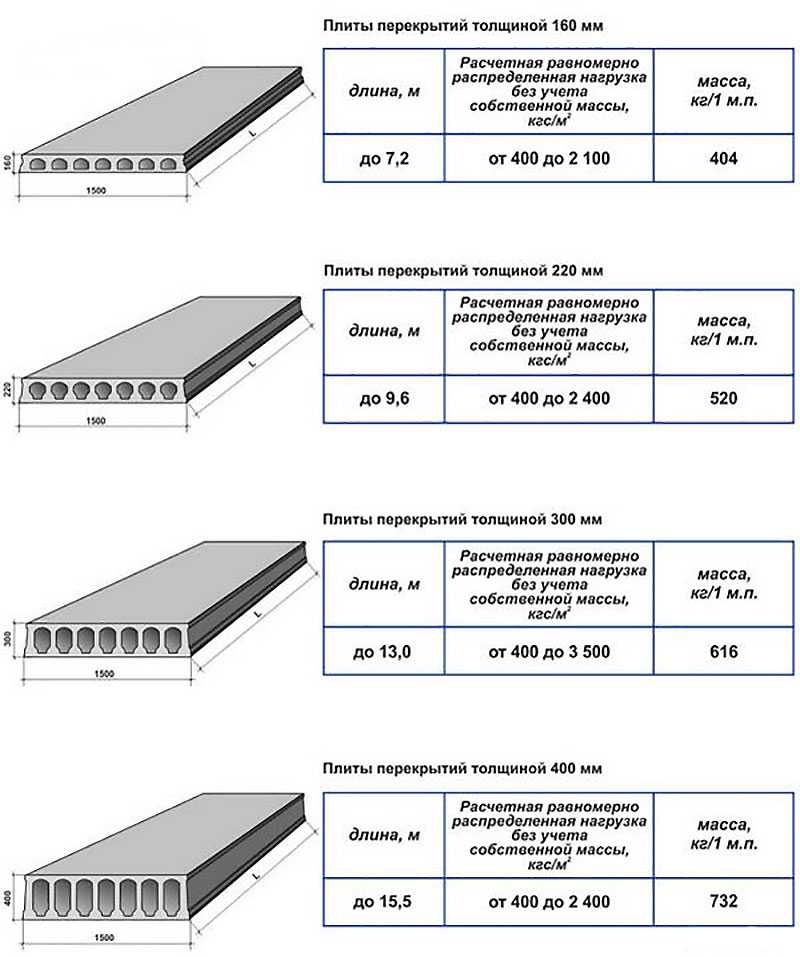

Размеры

Стандартная ПК плита может иметь длину от 1 до 12 метров, а ширину от 1(0,98) до 3,6 м в зависимости от ее предназначения. Толщина обычных конструкций 1-3ПК составляет 220 мм, а у 4-6ПК может достигать от 260 до 300 мм.

О размерах подробнее тут.

Вес

Масса пустотной бетонной плиты зависит на прямую от ее размера, использованного бетона, а также толщины арматуры и может изменяться от 500кг до 5 тонн.

Полная статья о массе конструкции здесь.

Нагрузки

Нагрузка на плиты рассчитывается с учетом типа давления и назначения конструкции. Предметы мебели, перегородки, тепло- или шумоизоляция, а также бытовые приборы относятся к статической нагрузке, которая действует постоянно. Стандартная плита выдерживает около 0,68 т/м2.

Перестановка мебели, передвижение людей и изменение положения подвижных конструкций относятся к временным динамическим нагрузкам, а ПК плита способна выдерживать до 0,5 т/м2 такого давления. Предельная величина давления чаще всего составляет 0,8 тонн в секунду/м2.

Для того, чтобы определить сколько должна составлять предельная нагрузка, можно воспользоваться онлайн калькулятором или формулой, которая представлена ниже:

  1. Для примера возьмем плиту ПБ 65-12-8, масса которой составляет 2,5 т. Требуется определить ее площадь, поэтому перемножаем длину на ширину: 6,5х1,2=7,8 м2.
  2. Далее требуется высчитать допустимую нагрузку плиты с учетом ее веса и предельных значений: 0,8-(2,5/7,8)=0,8-0,321=0,479 т/м2. Таким образом можно рассчитать запас допустимых нагрузок.

Расстояние между пустотами


ГОСТ 9561-91

Из этого можно понять, что в самой узкой точке расстояние между краями будет около 25 мм.

В зависимости от типа плиты и ее ТТХ пустоты могут иметь меньший или больший размер отверстий, а из-за этого будет меняться ширина бетонного пространства между ними.

Упругость

Модуль упругости пустотных плит зависит от выбранного типа бетона, а также от того, в каком состоянии находится арматура (напряжена или нет) и ее толщины. В соответствии с СНиП 2.01.07-85 допустимый показатель прогиба перекрытия не должен превышать 60 мм.

Огнестойкость

Огнеупорность бетонных плит перекрытия зависит от:

  • типа использованного бетона,
  • нагрузки;
  • наличия изолирующих материалов (покрытие пола, потолка);
  • толщины и прочности арматуры;
  • формы самого перекрытия.

Плюсы и минусы

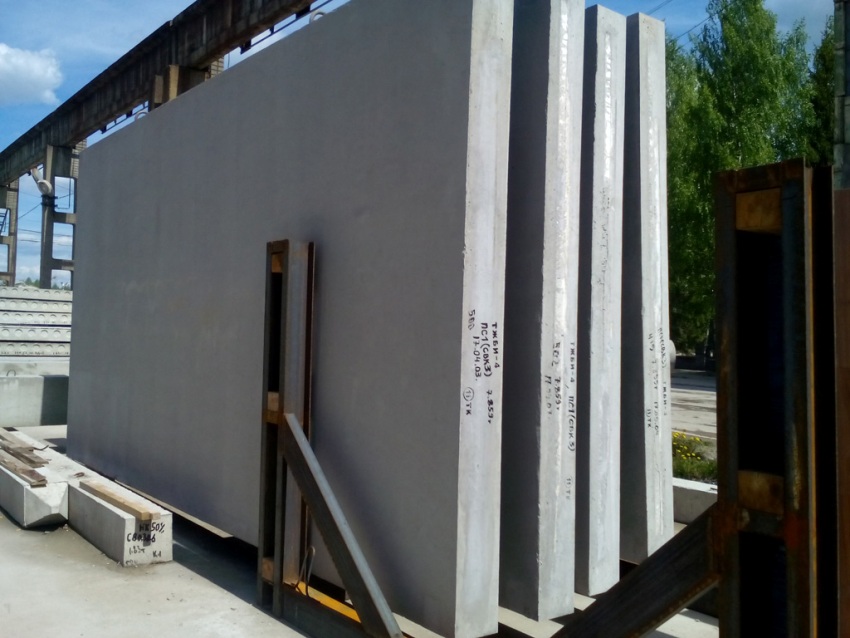

Сборные бетонные стеновые панели

грузоподъемная техника

Несмотря на большой вес, ЖБИ по теплоизоляции и шумоизоляции уступают другим материалом. Кроме этого нужно понимать, что при повреждении плиты в каком-либо здании выполнить ее замену фрагментарно невозможно.

8 преимуществ железобетонных панелей:

  1. Стойкость к огню.
  2. Высокая прочность.
  3. Стойкость к высоким и низким температурам.
  4. Стойкость к влаге.
  5. Ускорение строительства.
  6. Длительный период эксплуатации без существенного износа.
  7. Сокращение времени на внутреннюю отделку помещения, поскольку поверхность железобетонной панели является ровной.
  8. Возможность применения в строительстве любых помещений: жилых домов, чердаков, цокольных и производственных помещений.

Производство, состав и сфера применения бетонных плит перекрытия и других типов изделий

Строительные плиты производятся на специализированных предприятиях или заводах, которые занимаются выпуском железобетонной продукции. Сортамент товаров чаще представлен не только различными видами перекрытий, но и другими изделиями, среди которых:

сваи;

Бетонные плиты представляют собой железобетонные изделия, широкого спектра применения

  • блоки и подушки для фундамента;
  • лестничные пролёты;
  • тротуарная плитка;
  • стеновые панели.

Свойства и характеристики изделий из бетона зависят от типа конструкции, качества используемой бетонной смеси и других материалов, а главное – от соблюдения технологии производства. В основном технические параметры товара зависят от свойств двух основных составляющих элементов:

  • бетона;
  • стальных армирующих деталей.

При строительстве домов и промышленных объектов применяются плиты: перекрытия, фундаментные, стеновые

В зависимости от типа изделия выбирается марка используемой стальной арматуры и бетона, а также определяется количество слоёв армирования, диаметр проволоки и шаг сетки. Чем больше применялось арматуры, тем более высокими прочностными характеристиками отличается конечный продукт. Для усиления плит перекрытия или других изделий используются определённые виды арматуры, обозначение которых содержится в маркировке каждого изделия:

  • Вр-II – высокопрочная проволока;
  • A-IV, А-V, A-VI – горячекатаный пруток;
  • Ат-IV, Ат-VI, Ат-V – пруток, отличающийся повышенной прочностью;
  • К-7 – арматурный канат, имеющий наилучшие характеристики прочности.

К особенностям производства относят следующие моменты:

  1. Фундаментная бетонная плита имеет большее сечение по сравнению с обычными плитами перекрытия.
  2. Разнонаправленная укладка армирующего профиля улучшает нагрузочные свойства изделий, особенно это касается нагрузки на изгиб.
  3. Для предотвращения растрескивания в опорных точках по периметру плит прокладывается усиленный опорный пояс.
  4. Для более удобной транспортировки и укладки на поверхности плит монтируются грузоподъёмные петли.

Дорожные плиты постоянно совершенствуются

Прочность готовых изделий зависит от марки употребляемого бетона. Обычно применяется бетонная смесь М-200 или М-300, имеющая класс прочности не ниже В-22,5. В случае использования особых типов бетона наносится дополнительная маркировка: ячеистый бетон – Я, жаростойкий – Ж, пористый – П. На частных и промышленных стройках применяются следующие типы плит:

  • перекрытия;
  • фундаментные;
  • стеновые внутренние или наружные панели;
  • плиты покрытия.

Именно эти виды ЖБИ составляют основу каркаса здания. Помимо этого, производятся плиты бетонные тротуарные и дорожные. В отдельную группу можно выделить бетонные изделия, применяемые для создания заборов и других ограждений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
