Как избежать в процессе опасных ошибок?
А теперь давайте разберем главные ошибки при изготовлении таких балок.
Ошибка №1. Покупка неподготовленной древесины
Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.
Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:
Ошибка №2. Использование неподходящего клеевого состава
Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.
И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

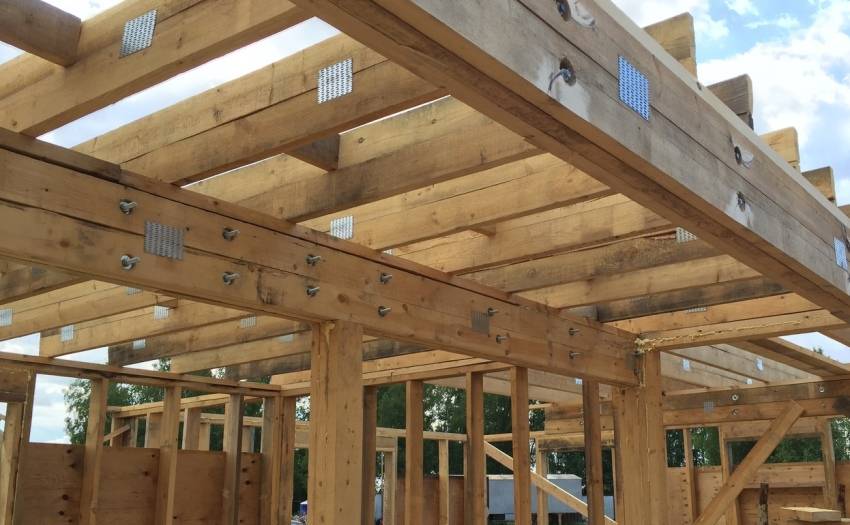

Ошибка №3. Неправильное сопряжение балок
Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.
Ошибка №4. Применение не тех крепежных элементов
Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.
Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.
Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.
Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым
Чем меньше кронштейн – тем хуже.
Ошибка №5. Задействование посторонних элементов
Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.
Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:
Следуйте нашим советам – и у вас все получится!
Расчеты максимального прогиба
Для рассматриваемого случая с равномерно распределенной нагрузкой максимальный прогиб рассчитывается по формуле:
f=-5*q*l^4/384*E*J.
В этой формуле величина Е — это модуль упругости материала. Для древесины Е=100 000 кгс/м².
Подставляя полученные ранее величины, получаем, что максимальный прогиб деревянной балки сечением 0,15х0,2 м и длиной 4 м будет равен 0,83 см.
Если принять расчетную схему с сосредоточенной нагрузкой, то формула для подсчета прогиба будет другая:
f=-F*l^3/48*E*J, где:
F — сила давления на брус, например, вес печи или другого тяжелого оборудования.
Модуль упругости Е для разных видов древесины различен, эта характеристика зависит не только от породы дерева, но и от вида бруса — цельные балки, клееный брус или оцилиндрованное бревно имеют различные модули упругости.
Подобные вычисления могут производиться с различными целями. Если вам нужно просто узнать, в каких пределах будут находиться деформации элементов конструкции, то после определения стрелки прогиба дело можно считать завершенным. Но если вас интересует, насколько полученные результаты соответствуют строительным нормам, то необходимо выполнить сравнение полученных результатов с цифрами, приведенными в соответствующих нормативных документах.
Балка является основным элементом несущей конструкции сооружения.
При строительстве важно провести расчет прогиба балки. В реальном строительстве на данный элемент действует сила ветра, нагружение и вибрации
Однако при выполнении расчетов принято принимать во внимание только поперечную нагрузку или проведенную нагрузку, которая эквивалентна поперечной
При расчете балка воспринимается как жесткозакрепленный стержень, который устанавливается на двух опорах.
Если она устанавливается на трех и более опорах, расчет ее прогиба является более сложным, и провести его самостоятельно практически невозможно.Основное нагружение рассчитывается как сумма сил, которые действуют в направлении перпендикулярного сечения конструкции. Расчетная схема требуется для определения максимальной деформации, которая не должна быть выше предельных значений. Это позволит определить оптимальный материал необходимого размера, сечения, гибкости и других показателей.
Пример подсчета прогиба
Чтобы понять процесс расчета жесткости балки и ее максимального прогиба, можно использовать простой пример проведения расчетов. Данный расчет проводится для балки с такими характеристиками:
- материал изготовления – древесина;
- плотность составляет 600 кг/м3;
- длина составляет 4 м;
- сечение материала составляет 150*200 мм;
- масса перекрывающих элементов составляет 60 кг/м²;
- максимальная нагрузка конструкции составляет 249 кг/м;
- упругость материала составляет 100 000 кгс/ м²;
- J равно 10 кг*м².
Для вычисления максимальной допустимой нагрузки учитывается вес балки, перекрытий и опор. Рекомендуется также учесть вес мебели, приборов, отделки, людей и других тяжелых вещей, который также будут оказывать воздействие на конструкцию. Для расчета потребуются такие данные:
- вес одного метра балки;
- вес м2 перекрытия;
- расстояние, которое оставляется между балками;
- временная нагрузка;
- нагрузка от перегородок на перекрытие.
Чтобы упросить расчет данного примера, можно принять массу перекрытия за 60 кг/м², нагрузку на каждое перекрытие за 250 кг/м², нагрузки на перегородки 75 кг/м², а вес метра балки равным 18 кг. При расстоянии между балками в 60 см, коэффициент k будет равен 0,6.
Если подставить все эти значения в формулу, то получится:
q = ( 60 + 250 + 75 ) * 0,6 + 18 = 249 кг/м.
Для расчета изгибающего момента следует воспользоваться формулой f = (5 / 384) * [(qn * L4) / (E * J)] £ .
Подставив в нее данные, получается f = (5 / 384) * [(qn * L4) / (E * J)] = (5 / 384) * [(249 * 44) / (100 000 * 10)] = 0,13020833 * [(249 * 256) / (100 000 * 10)] = 0,13020833 * (6 3744 / 10 000 000) = 0,13020833 * 0,0000063744 = 0,00083 м = 0,83 см.
Именно это и является показателем прогиба при воздействии на балку максимальной нагрузки. Данные расчеты показывают, что при действии на нее максимальной нагрузки, она прогнется на 0,83 см. Если данный показатель меньше 1, то ее использование при указанных нагрузках допускается.
Использование таких вычислений является универсальным способом вычисления жесткости конструкции и величины их прогибания. Самостоятельно вычислить данные величины достаточно легко. Достаточно знать необходимые формулы, а также высчитать величины. Некоторые данные необходимо взять в таблице
При проведении вычислений крайне важно уделять внимание единицам измерения. Если в формуле величина стоит в метрах, то ее нужно перевести в такой вид. Такие простые ошибки могут сделать расчеты бесполезными
Такие простые ошибки могут сделать расчеты бесполезными
Такие простые ошибки могут сделать расчеты бесполезными
Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул
Такие простые ошибки могут сделать расчеты бесполезными. Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул.
Допустимая нагрузка
Важнейший показатель при выборе стройматериала для несущих конструкций – допустимая нагрузка на деревянную балку перекрытия. Этот параметр показывает, какую эксплуатационную нагрузку смогут выдержать элементы без утраты функциональных свойств.
Показатели допустимой нагрузки различаются в зависимости от расположения балок. Если они используются в качестве чердачного перекрытия, то постоянная нагрузка на элементы будет небольшой – в пределах 50 кг/м2. При этом эксплуатационная нагрузка будет 90 кг/м2. Для строений, где балки выполняют роль пола для второго этажа, нагрузка составляет 150 – 250кг/м2.
Однако это лишь усредненные показатели, которые нельзя применять в качестве объективных данных. Для каждого сооружения требуется профессиональный расчет, учитывающий все параметры нагрузки и прочие факторы влияния.
Расчет высоты сечения балок
Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.
Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.
Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.
Формулы для расчета прогиба балки
Балка является основным элементом несущей конструкции сооружения
При строительстве важно провести расчет прогиба балки. В реальном строительстве на данный элемент действует сила ветра, нагружение и вибрации
Однако при выполнении расчетов принято принимать во внимание только поперечную нагрузку или проведенную нагрузку, которая эквивалентна поперечной
При расчете балка воспринимается как жесткозакрепленный стержень, который устанавливается на двух опорах. Если она устанавливается на трех и более опорах, расчет ее прогиба является более сложным, и провести его самостоятельно практически невозможно.
Основное нагружение рассчитывается как сумма сил, которые действуют в направлении перпендикулярного сечения конструкции. Расчетная схема требуется для определения максимальной деформации, которая не должна быть выше предельных значений.
Это позволит определить оптимальный материал необходимого размера, сечения, гибкости и других показателей.

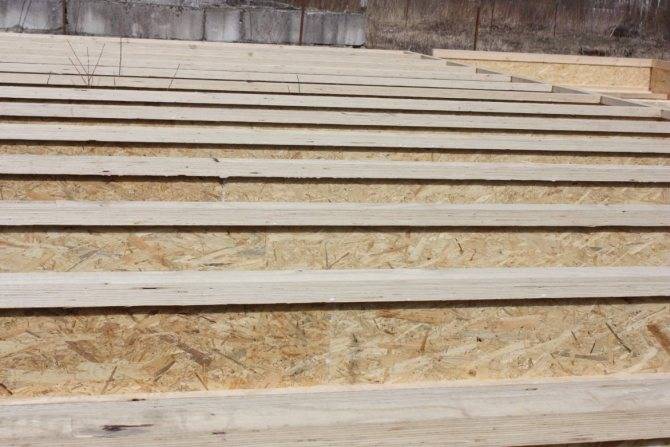

Производство и размеры двутавровой балки из дерева
Расчёт бруса для балок

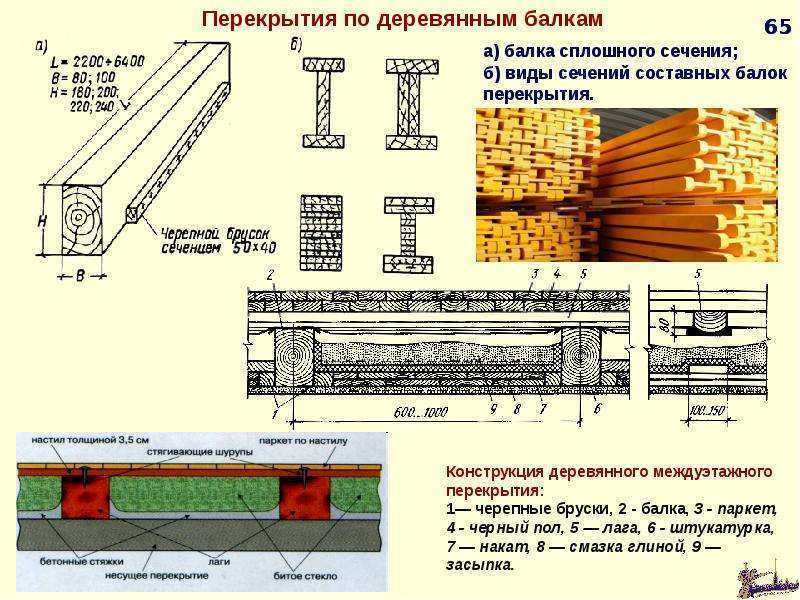

Если решили использовать деревянные перекрытия в строительстве частного дома, то нужно правильно продумать устройство и рассчитать физические параметры используемого бруса. При расчете должны быть учтены следующие данные:
Длина деревянных балок
Длина деревянных балок выбирается в зависимости от параметров пролета, который они должны перекрывать. Существуют нормативы по длине балок или досок. Если расстояние между опорными стенами до 6 м, то их можно укладывать без дополнительных опор. Если расстояние свыше 6 м, то даже при очень частой укладке такое перекрытие будет сильно прогибаться, что может быть опасно для проживания.
Под длинными досками, даже самыми прочными, должны устанавливаться дополнительные опоры
Определение нагрузки, действующей на перекрытие
На деревянные перекрытия дома действует комбинированная нагрузка, которая в зависимости от поры года и погоды меняется. Это особенно ощутимо в постройках с шиферной кровлей, потому что этот материал очень сильно впитывает в себя влагу и становится тяжелее почти в 2 раза. Учитывая особенности устройства кровли и второго этажа, нагрузка состоит из нескольких элементов:
собственно веса самих перекрытий, в которые входят балки, межбалочные заполнения;
вес отделки потолка, пола второго уровня, перегородок, кровли;
людей, мебели и техники.
Если нагрузка не будет изменяться, то есть на перекрытия будет давить постоянный собственный вес, утеплитель и отделка потолка первого этажа, то в среднем она составляет 50 кг/м², при этом нормативное значение для неэксплуатируемого чердака берется 70 кг/м². Эксплуатационная нагрузка тогда рассчитывается по формуле:
70*1,3=90 кг/².
Общая расчетная нагрузка определяется как сумма веса перекрытий и нормативной по СНиП, то есть:
50+90 = (с округлением в большую сторону) – 150 кг/м².
Для обеспечения надежности цифру стоит увеличить вдвое и исходить при выборе материала уже из нового значения.
При планировке строительства дома, нужно уже примерно представлять, что будет в доме, чтобы можно было рассчитать примерный вес нагрузки, и лучше брать по максимуму
Сечение и шаг балок перекрытия
Немаловажное значение при выборе материала для строительства дома с обустройством деревянных перекрытий имеет сечение и шаг укладки балок. Чем их больше, тем прочнее, но лишние тоже ни к чему, так как древесина очень недешевый материал
Количество балок рассчитывается исходя из общей расчетной нагрузки. В нашем случае она составляет 300 кг/м². Ширина балок обычно составляет от 40 до 200 мм, а высота от 100 до 300 мм. Допускается использование бревен с диаметром от 11 до 30 см. Оптимальное соотношение сторон должно быть 1,4:1.

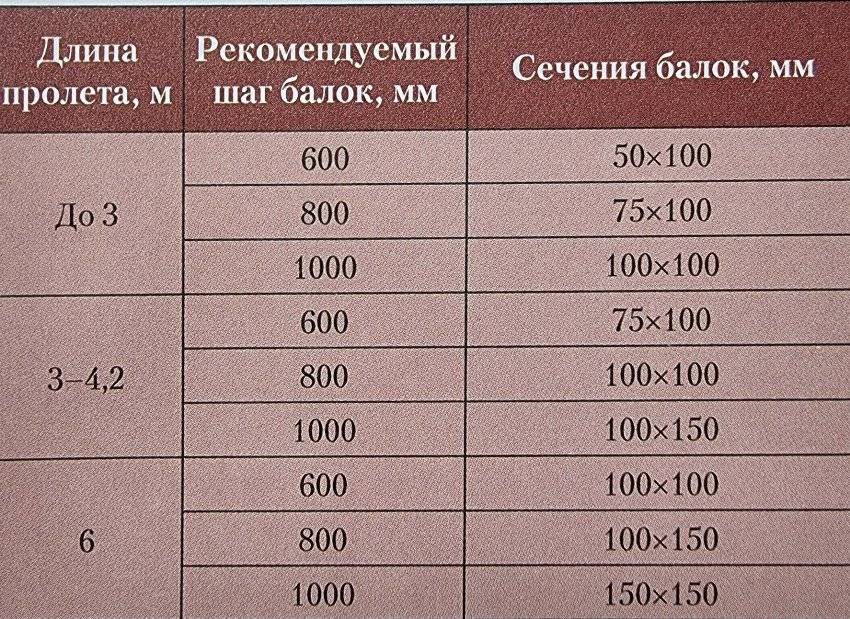

Еще о соотношении сечения и шага балок в таблице:
Количество материала
Количество балок перекрытия выбирается исходя из предварительных расчетов. Оптимальным шаг укладки составляет 60 см. Соответственно, на пролет 3 м потребуется не менее 7 балок или досок перекрытия.
Количество балок рассчитывается исходя из предполагаемой нагрузки и параметров самих балок
Чем хорош канадский метод строительства перекрытия?
Пример подсчета прогиба
Чтобы понять процесс расчета жесткости балки и ее максимального прогиба, можно использовать простой пример проведения расчетов. Данный расчет проводится для балки с такими характеристиками:
- материал изготовления – древесина;
- плотность составляет 600 кг/м3;
- длина составляет 4 м;
- сечение материала составляет 150*200 мм;
- масса перекрывающих элементов составляет 60 кг/м²;
- максимальная нагрузка конструкции составляет 249 кг/м;
- упругость материала составляет 100 000 кгс/ м²;
- J равно 10 кг*м².
Для вычисления максимальной допустимой нагрузки учитывается вес балки, перекрытий и опор. Рекомендуется также учесть вес мебели, приборов, отделки, людей и других тяжелых вещей, который также будут оказывать воздействие на конструкцию. Для расчета потребуются такие данные:
- вес одного метра балки;
- вес м2 перекрытия;
- расстояние, которое оставляется между балками;
- временная нагрузка;
- нагрузка от перегородок на перекрытие.
Чтобы упросить расчет данного примера, можно принять массу перекрытия за 60 кг/м², нагрузку на каждое перекрытие за 250 кг/м², нагрузки на перегородки 75 кг/м², а вес метра балки равным 18 кг. При расстоянии между балками в 60 см, коэффициент k будет равен 0,6.
Если подставить все эти значения в формулу, то получится:
q = ( 60 + 250 + 75 ) * 0,6 + 18 = 249 кг/м.
Для расчета изгибающего момента следует воспользоваться формулой f = (5 / 384) * [(qn * L4) / (E * J)] £ .
Подставив в нее данные, получается f = (5 / 384) * [(qn * L4) / (E * J)] = (5 / 384) * [(249 * 44) / (100 000 * 10)] = 0,13020833 * [(249 * 256) / (100 000 * 10)] = 0,13020833 * (6 3744 / 10 000 000) = 0,13020833 * 0,0000063744 = 0,00083 м = 0,83 см.
Именно это и является показателем прогиба при воздействии на балку максимальной нагрузки. Данные расчеты показывают, что при действии на нее максимальной нагрузки, она прогнется на 0,83 см. Если данный показатель меньше 1, то ее использование при указанных нагрузках допускается.
Использование таких вычислений является универсальным способом вычисления жесткости конструкции и величины их прогибания. Самостоятельно вычислить данные величины достаточно легко. Достаточно знать необходимые формулы, а также высчитать величины. Некоторые данные необходимо взять в таблице
При проведении вычислений крайне важно уделять внимание единицам измерения. Если в формуле величина стоит в метрах, то ее нужно перевести в такой вид. Такие простые ошибки могут сделать расчеты бесполезными
Такие простые ошибки могут сделать расчеты бесполезными
Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул
Такие простые ошибки могут сделать расчеты бесполезными. Для вычисления жесткости и максимального прогиба балки достаточно знать основные характеристики и размеры материала. Эти данные следует подставить в несколько простых формул.

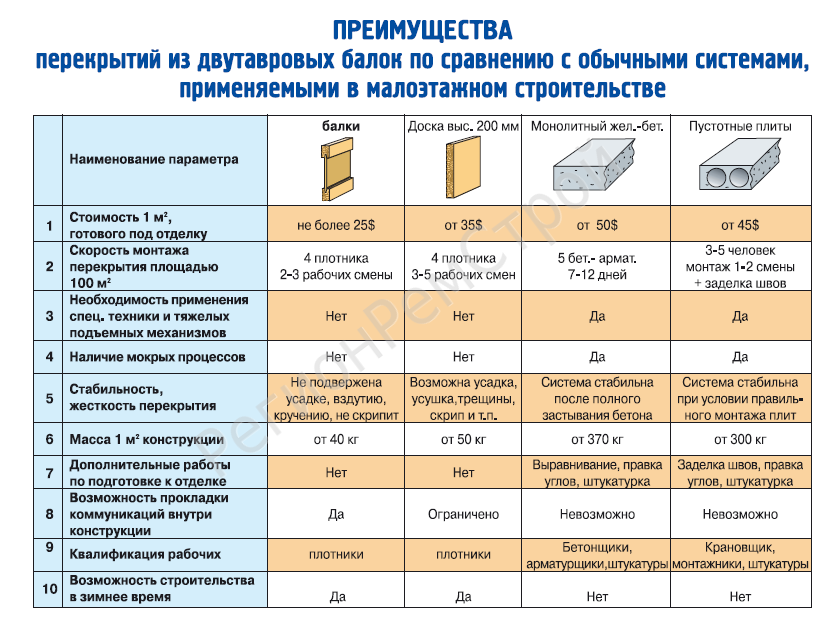

Преимущества двутавровых балок

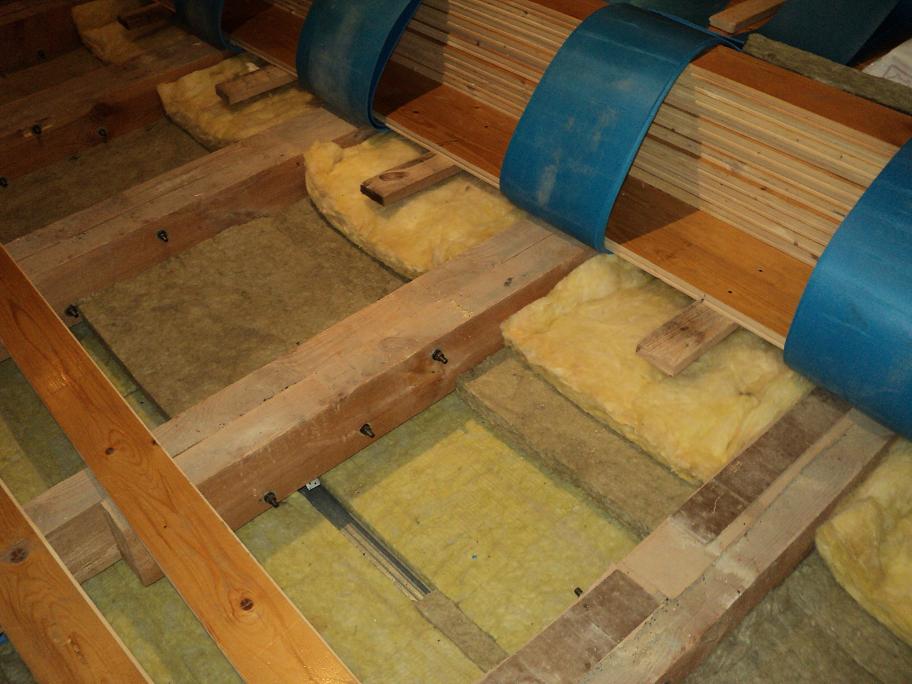

Ремонт или смена чердачного перекрытия
Виды балок перекрытия – преимущества и недостатки

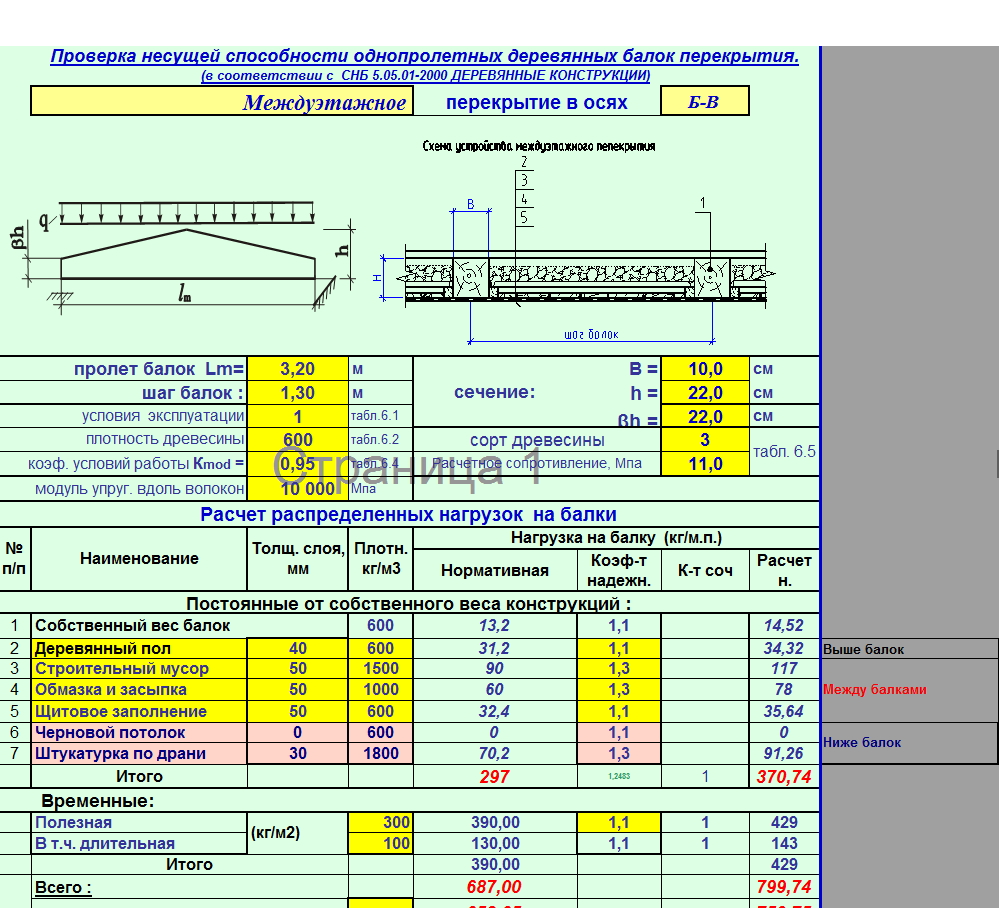

Пример расчета деревянной балки перекрытия.
Длина
Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски.
Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

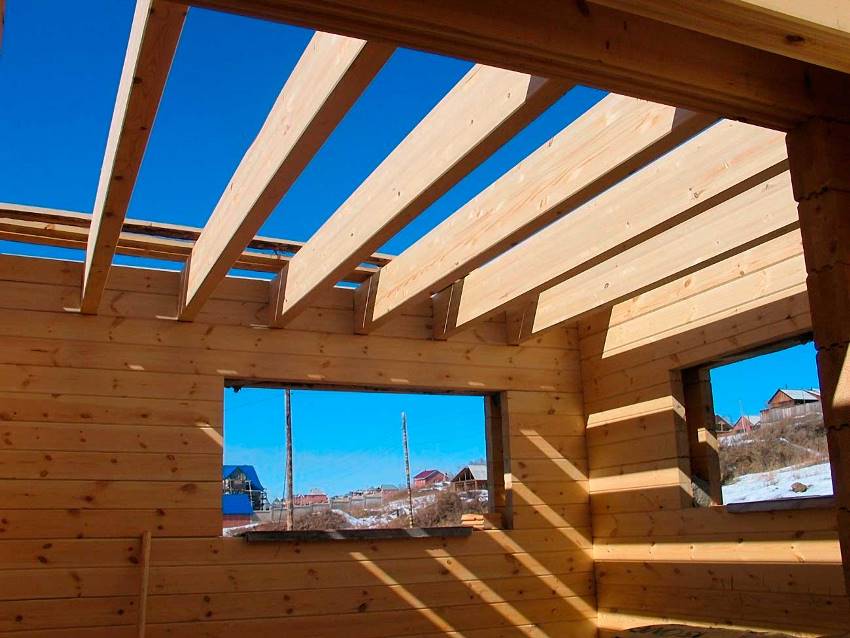

Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд
Приблизительная глубина около 100—150 мм

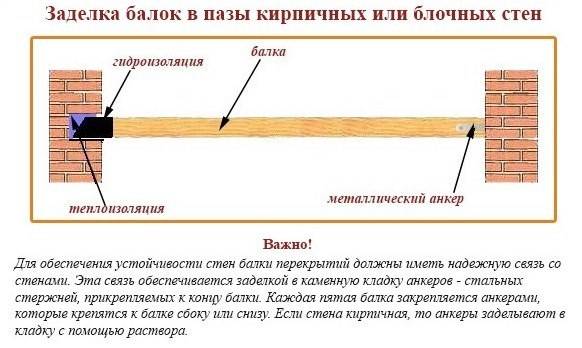

Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм
При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.
Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.
Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.
Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам. К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики
Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше
К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.
Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус.
Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.
Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.
Основы вычислений
Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.
Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.
Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.
То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.
В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.
Таблица 1.1. Допустимый прогиб деревянных конструкций.
Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.
На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.
Вот так примерно создается сосредоточенная нагрузка на балку.
Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.
Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.
Таблица 1.3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.
Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.
В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.
Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.
Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.
Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.
Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.
Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок
Таблица расчета балок межэтажного и цокольного перекрытия
Расчет нагрузки 400 кг/м2 для деревянных перекрытий
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
|---|---|---|---|---|---|
| 0,3 | 0,4 | 0,5 | 0,6 | ||
| 240 | Балка ICJ-240W | 4,95 | 4,50 | 4,16 | 3,93 |
| 300 | Балка ICJ-300W | 5,80 | 5,35 | 4,96 | 4,70 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,75 | 5,38 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 5,45 | 4,95 | 4,55 | 4,30 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,05 | 5,50 | 5,10 | 4,80 |
| 300 | Балка ICJ-300L | 6,50 | 5,90 | 5,45 | 5,15 |
| 300 | Балка ICJ-300L с полкой 89 мм | 7,20 | 6,55 | 6,10 | 5,75 |
| 360 | Балка ICJ-360L | 7,45 | 6,75 | 6,30 | 5,90 |
| 360 | Балка ICJ-360L с полкой 89 мм | 8,30 | 7,50 | 7,00 | 6,60 |
| 400 | Балка ICJ-400L | 8,10 | 7,35 | 6,80 | 6,40 |
| 400 | Балка ICJ-400L с полкой 89 мм | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L с полкой 89 мм | 10,00 | 9,05 | 8,40 | 7,90 |
| 500 | Балка ICJ-500L | 9,60 | 8,70 | 8,05 | 7,60 |
| 500 | Балка ICJ-500L с полкой 89 мм | 10,60 | 9,60 | 8,95 | 8,40 |
| 600 | Балка ICJ-600L | 11,00 | 9,95 | 9,25 | 8,70 |
| 600 | Балка ICJ-600L с полкой 89 мм | 12,00 | 11,00 | 10,20 | 9,60 |
Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция
Как определить нагрузку?
На деревянные балки перекрытия постоянно воздействует нагрузка, складывающаяся из нескольких составляющих. Первым слагаемым является собственный вес всех деталей, составляющих перекрытие. Второе слагаемое – эксплуатационная нагрузка. Она бывает временной или постоянной. Точный расчет достаточно сложный, но вполне возможно применять упрощенный вариант формулы.
Если рассчитывается нагрузка для перекрытия чердака, в котором не будут что-либо хранить, то постоянная нагрузка принимается за 50 кг/м2.
Эксплуатационная нагрузка в таком варианте будет: 70*1,3=90 кг/м2. 70 – нормативное значение для данного чердака, 1,3 – коэффициент запаса.
Общая расчетная нагрузка – сумма из двух названных, т.е. 50+90=130 кг/м2. Округляем и получаем 150 кг/м2.
Данные расчеты предполагают, что будет использоваться легкий утеплитель. Если же будут применяться материалы с большим весом или чердак будет активно использоваться для разных целей, то нормативная нагрузка, действующая на перекрытие повышается до 150 кг/м2. В этом случае 150*1,3+50=245 кг/м2. Данное значение можно округлить до 250 кг/м2.
При создании мансарды учитывается вес напольного покрытия и основы пола, мебели, людей. В результате нагрузка получается от 350 до 400 кг/м2.
Деревянные балки перекрытия — размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
MaxinovaПользователь FORUMHOUSE
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555Пользователь FORUMHOUSE
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Leo060147Пользователь FORUMHOUSE
Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Расчёт длины и сечения стропил, подготовка материала
Необходимые пояснения к расчетам
- Высота и ширина определяют площадь сечения и механическую прочность балки.
- Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
- Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
- 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
- Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
- Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
- Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности
Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.
