Нормативно-правовая база РФ
Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.
Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.
В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО
Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.
Законодательные акты и ГОСТы
Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:
- ФЗ №384;
- Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
- Постановление Правительства №87;
- Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
- СНиП (II-35-76, 2.04-05);
- СанПиН 2.2.4.548-96. 2.2.4;
- Стандарты и рекомендации АВОК в области вентиляции и т.д.
Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.
Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта
Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:
- ГОСТ 30434-96;
- ГОСТ 30528-97;
- ГОСТ Р ЕН 12238-2012;
- ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
- ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
- СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
- ГОСТ 32548-2013 (межгосударственный стандарт);
- СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.
На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.
Сертификация вентиляционного оборудования
При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.
Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:
- ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
- ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
- ТР ТС 010/2012 о безопасности машин и оборудования.
Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.
Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции
Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.
Площадь остекления частного дома по СНиП
Когда-то, теперь уже кажется, что давным-давно, редко кто из нас задумывался, какое количество окон и какой площади стоит делать в жилом доме. Площадь остекления дома как показатель мало кого волновала. Чем больше окон и чем они больше, тем лучше, так мы считали.
Ведь природный газ, которым отапливались наши дома в 80-90х годах, стоил сущие копейки. Зачем было думать о каком-либо энергосбережении, если его как понятия вовсе не существовало.
Однако времена меняются, меняются и цены на природный газ для отопления жилого дома. С 2010 года газ для населения подорожал почти в 1,5 раза и в ближайшие годы подорожает еще вполовину. Если раньше отопление газом было дешевым, то теперь его можно назвать относительно дешевым, на фоне остальных видов энергоносителей, которые дорожают неимоверно – дизельного топлива и электричества.
Оттопить дом газом при старом подходе к конструкции дома стало совершенно невозможно. Новые Строительные Нормы и Правила в этой связи регулируют энергоэффективность дома и частные случаи, касающиеся утепления ограждающих конструкций, влажностный режим помещений и прочие параметры.
В том числе современный СНиП регулирует площадь остекления дома, который построен частным застройщиком. То есть, не бытовые и общественные здания, не административные и социальные помещения, а частные. Явно указывает на то, что недопустимо проводить остекление частного дома без расчетов по теплосопротивлению окон, витражей, эркеров и застекленных веранд.
Рассмотрим, как регламентируется площадь остекления частного дома СНиП (текст документа):
Во-первых, для любых регионов и для любых типов окон, невзирая на площадь остекления, установлена норма по температуре внутренней поверхности стекла в помещении. Она не может быть ниже +3С.
Это подвигает выбирать для холодных регионов более эффективные стекла с большим количеством герметичных камер. В то время как в теплых регионах страны можно обходиться меньшим количеством камер и более простой конструкцией стеклопакетов.
Нормы остекления в данном случае едины для любого региона проживания. А вот площадь остекления может быть разной по нормам для разных регионов. И это второй пункт документа.
Если вы проживаете в регионе, отопительный сезон в котором измеряется в 3500 градусо-суток (таблица по градусо-суткам здесь), то ваши окна должны иметь сопротивление теплопередаче не менее 0,51 кв.м*С/Вт. В этом случае вы может делать любую площадь остекления в своем доме. А вот если вы выбрали не столь эффективные окна, то площадь остекления вашего дома не может быть по СНиП больше, чем 18 процентов от площади всего фасада.
То же самое касается и более холодных регионов. Для регионов с 3500-5200 градусо-сутками отопительного сезона нормируемое сопротивление теплопередаче окон установлено в 0,56 кв.м*С/Вт, для регионов с отопительным сезоном 5200-7000 градусо-суток — 0,65 кв.м*С/Вт, а для регионов с отопительным сезоном свыше 7000 градусо-суток — 0,81 кв.м*С/Вт. В этом случае площадь остекления не нормируется. Если нормативы не выдержаны, то площадь остекления должна составлять также не более 18 процентов от общей площади фасада.
Также Строительными Нормами и Правилами устанавливается рекомендуемая площадь зенитных фонарей – не более 15 процентов от площади комнату под ними. То есть, если у вас зенитный фонарь над гостиной площадью в 30 квадратных метров, то площадь остекления зенитного фонаря не должна превышать 4,5 кв.м.
Мансардные окна не должны быть больше 10 процентов от площади помещений мансарды, в которых эти окна установлены. То есть, если вся мансарда имеет площадь в 100 кв.м., а освещаемые помещения, то есть помещения с окнами имеют площадь в 80 кв.м. (исключили коридор и лестничный пролет), то площадь окон мансарды может быть 8 кв.м.
Для чего нужно остекление в котельной?
Нормативные документы
Автономная система обогрева и горячего водоснабжения частного дома предполагает использование различного рода отопительных котлов. Громоздкие агрегаты и блоки управления с приборами контроля, как правило, размещаются в отдельном помещении. Эта комната должна быть спроектирована с учетом ряда предписаний из действующих нормативных документов. В частности, относительно требований к остеклению окон в котельной рассматриваются три базовых регламента.

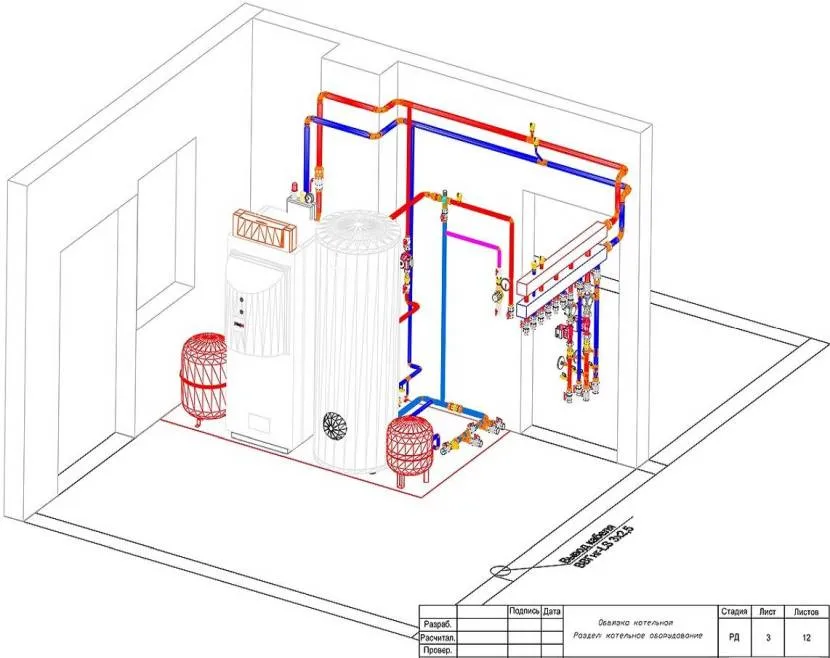

Проект котельной с газовым отопительным котломИсточник waysi.ru
СП 42-101-2003
В соответствии с документом в помещении, где установлено газовое оборудование радиационного либо конвективного действия, должно быть установлено окно с форточкой или фрамугой. В качестве альтернативы допускается организация приточно-вытяжной вентиляции, но она не сбрасывает избыточное давление в случае взрыва газового оборудования. Размеры вентканала определяются техническими расчетами.
Здесь же прописаны условия, которым должны соответствовать стеклопакеты как часть легкосбрасываемых ограждающих конструкций:
- площадь свыше 0,8 кв.м при толщине стекла 3 мм;
- 1 кв.м – 4 мм;
- 1,5 кв.м – 5 мм.
Площадь окна в газовой котельной без учета оконного профиля определяется по объему помещения. Соотношение показателей выглядит так: 0,03 кв.м на каждый кубометр. Также при эксплуатации оборудования с газовым топливом необходимо исключать материалы для сборки конструкций, которые могут стать причиной появления искр.

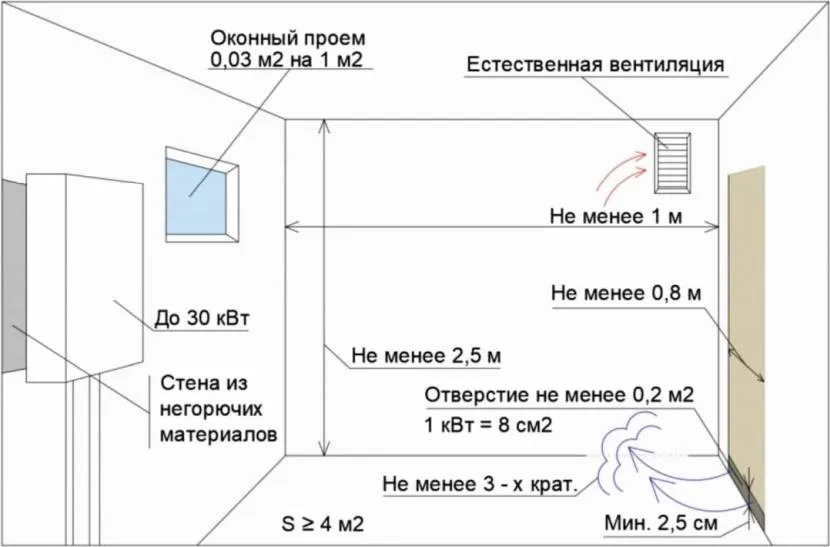

Стандарты газовой котельной в частном домеИсточник mykitchendesign.ru
ГОСТ Р 56288-2014
В этом документе прописаны технические требования к легкосбрасываемым оконным конструкциям со стеклопакетами (ЛСОКС). На случай взрыва внутри котельной должны быть предусмотрены поворотные и смещаемые створки, которые открываются в сторону улицы. Крепление секций может быть с вертикальным либо горизонтальным шарниром.
Кроме основной маркировки с идентификатором ЛСОКС должно быть дополнительное обозначение:
- ПР – промышленное предприятие;
- Ж – жилое здание;
- П – с поворотной створкой (степень открывания равна или превышает 90 градусов);
- С – смещаемая конструкция.
Технические характеристики окон в котельной частного дома выглядят следующим образом:
- нормативная температура эксплуатации остекления находится в пределах от -30 до + 45 градусов по Цельсию;
- класс звукоизоляции – Д (снижение шума минимум на 26 дБ);
- класс воздухопроницаемости – В (не более 17 куб.м/кв.м*час);
- коэффициент пропускания света – 0,35-0,60;
- гарантированный срок службы – для запорной и уплотнительной фурнитуры не менее 10 лет, для стеклопакетов свыше 20 лет, для ПВХ профиля более 40 лет;
- теплопроводность и сопротивление ветровой нагрузке нормируется иными документами, ссылки на которые указаны в таблице 1 в п. 5.1.3.

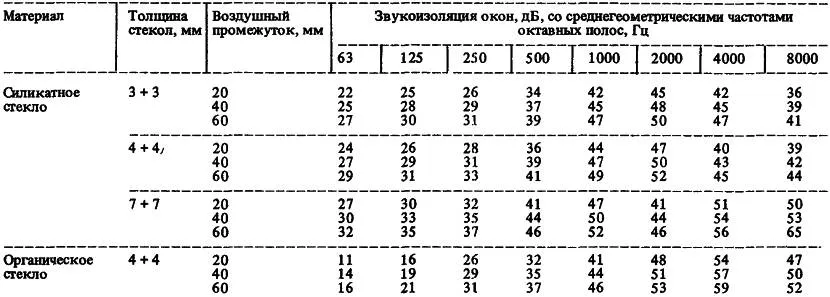

Таблица по звукоизоляции стеклопакетовИсточник stroyinf.ru
На основании ГОСТа допускается использование запорной арматуры. Но она должна быть разрушаемой под воздействием избыточного давления. Показатель приравнивается к 0,7 кПа. При этом для открытия проема не должна требоваться дополнительная энергия.
СП 89.13330.2016
В этом документ прописаны нормы и правила, которые необходимо соблюдать при проектировании, строительстве и ремонте котельной. При этом оборудование здесь может работать на любом виде топлива. Давление пара в водогрейных котлах может достигать 3,9 МПа, вода нагреваться до +200 градусов по Цельсию.
В СП имеются простые рекомендации как рассчитать окно в газовой котельной. Определять размеры оконного проема нужно с учетом нормированного естественного освещения для конкретного помещения. Это примерно 14-17% от квадратуры пола. При этом размеры не должны быть меньше, чем прописано в СП 42-101-2003.
Дополнительно здесь сделан акцент на том, что для остекления недопустимо использование армированное стекло, триплекс, сталинит, монолитный поликарбонат, стеклоблоки (за исключением легкосбрасываемых стеклопакетов).

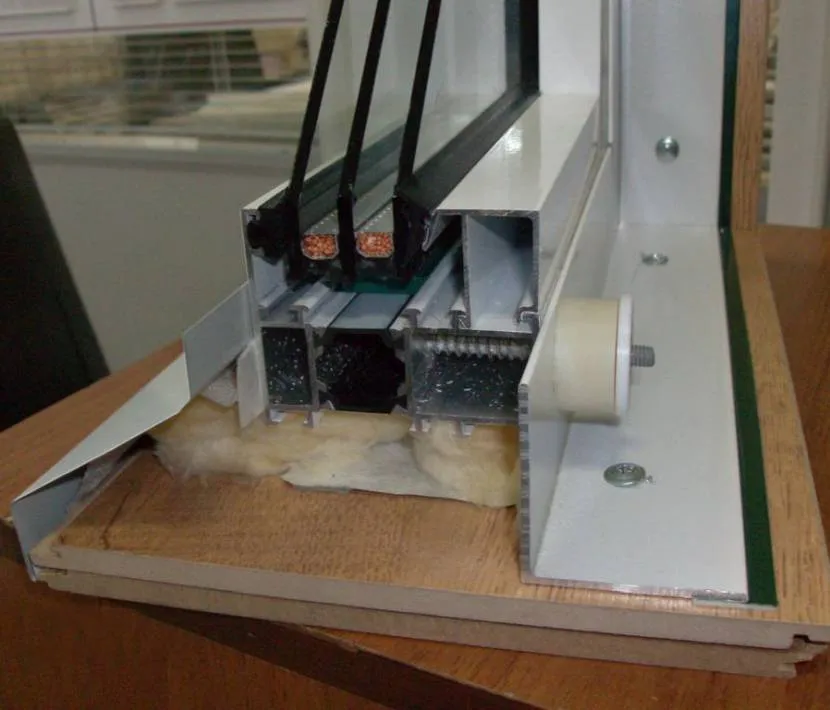

Легкосбрасываемая конструкция со стеклопакетомИсточник master-okna.com
Причина заключается в их повышенной устойчивости к механической нагрузке и давлению, из-за чего проем останется закрытым и пострадают остальные конструкции. Снаружи должны быть предусмотрены защитные ограждения от разлетающихся осколков независимо от размера окна для газовой котельной в частном доме.
Как нужно обустраивать дымоходы
Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).
- Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
- Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
- Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
- Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
- Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
- Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
- Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
- Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
- В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.
Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.
В качестве заключения
Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.
Вентиляция
Схема вентиляции котельной Особые требования предъявляются при оборудовании котельной к системе вентиляции. Должны быть учтены следующие требования:
- В помещении устанавливается вентиляционный канал диаметром 110 мм.
- Доступ воздуху должен быть обеспечен через отверстия в двери или полу, приточные отверстия делаются в количестве не менее 8 квадратных сантиметров на 1 кВт мощности газового оборудования.
- Вентиляцию обязательно утепляют, делают уклон трубы в сторону улицы.
- Чтобы сделать дымоход, в стене пробивается канал. Его обязательно необходимо утеплить.
- Нельзя, чтобы продукты сгорания попадали в жилые комнаты.
- Дымоход от котла отопления должен находиться выше, чем конек крыши.
- Отопительный котел можно установить на пол или повесить на стену, но главное, чтобы он находился на расстоянии от любых электрических приборов
Соответствие размеров газифицированного здания нормативам
При конструировании бойлерной, работающей на газе, учитывается мощность отопительного агрегата. Согласно этому параметру рассчитывают объем топочного отделения.
В таблице представлен минимальный объем и место оборудования топочной, соответствующий определенной мощности нагревательного прибора:
| Мощность устройства | Объем помещения | Место расположения агрегата |
| До 30 кВт | 7,5 куб.м. | встроенное отделение или кухня |
| 30-60 кВт | 13,5 куб.м. | пристройка, отдельное помещение в доме |
| 60-200 кВт | 15 куб.м. | автономно стоящее здание, пристройка, цокольное или подвальное помещение |
В таблице показано, что дозволяется монтаж в кухне устройств мощностью не более 30 кВт. При этом ее площадь должна составлять около 4 кв.м.
Если отопительное оборудование расположено в подвале либо на цокольном этаже, стены и перекрытия, смежные с другими помещениями, должны обладать паро- и газо- непроницаемостью. Помимо этого, при применении отопительных приборов мощностью до 300 кВт необходимо предусмотреть наличие обособленного выхода на улицу.
Особые требования выдвигаются к:
- площади котельной;
- размеру окна;
- устройству системы вентиляции и не только.
Обратите внимание на интересный факт. Многие считают, что окно в котельной необходимо для естественного освещения помещения и проветривания. Однако, главное предназначение такого окна — выполнение функции так называемого взрывного клапана
Предполагается, что именно через форточку в момент взрыва отопительного оборудования из комнаты выйдет образовавшаяся энергия
Однако, главное предназначение такого окна — выполнение функции так называемого взрывного клапана. Предполагается, что именно через форточку в момент взрыва отопительного оборудования из комнаты выйдет образовавшаяся энергия.
Отопительное оборудование можно устанавливать, как на полу, так и на стене (на высоте не меньше метра от пола)
Важно, чтобы котёл размещался не ближе, чем на 1 метр от противоположной стены, и в безопасном расстоянии от каких-либо электрических приборов. Также, во время монтажа проследите, чтобы в комнате не было предметов, которые могли бы в дальнейшем затруднять проход к оборудованию с любой стороны. Специалисты не рекомендуют простым гражданам своими руками оборудовать котельную и устанавливать отопительный агрегат
Пренебрежение строительными нормами может привести Вас к серьёзным материальным убыткам, а также создаёт риск возникновения угрозы Вашему здоровью!
Специалисты не рекомендуют простым гражданам своими руками оборудовать котельную и устанавливать отопительный агрегат. Пренебрежение строительными нормами может привести Вас к серьёзным материальным убыткам, а также создаёт риск возникновения угрозы Вашему здоровью!
Размер окна и другие требования к помещению котельной
Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.
К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.
Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.
Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.
Чем нужно руководствоваться
На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.
Газовые котлы
Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.
Настенный газовый котел
Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.
Недостаток настенных моделей – это их зависимость от электрической энергии.
Электрические котлы
Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.
Котлы на твердом топливе
Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.
Газогенераторный твердотопливный котел
Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.
Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.
Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.
Жидкотопливные котлы
Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.
Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.
Жидкотопливный котел
Технологическая схема котельной
После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:
- Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
- Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
- Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
- Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
- При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
- Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
- Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.
Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.
Если топочная – это отдельное помещение
Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее
При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных
- Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
- Освещение здесь обязано быть естественным.
- Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
- Нужен отдельный выход наружу.
- Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
- Объем этого помещения должен быть минимум 15 кубометров.
Видео по монтажу
Основные нормы и рекомендации СНиП к системам отопления, смотрите тут
Площадь остекления в газовой котельной СНИП — Пожарная безопасность
Почему важно знать?
Стандарты размеров оконных конструкций для котельной необходимо знать для достижения следующих результатов:
- Обеспечение беспроблемной приёмки объекта в эксплуатацию.
- Постановка на баланс газового оборудования.
- Соблюдение нормативных требований, которые жёстко регламентируют количество и габариты легкосбрасываемых конструкций.
- Формирование общего облика микрорайона, в котором расположено инженерное сооружение.
- Возможность приведения всех габаритов оконных проёмов к единым параметрам для заказа типовых светопрозрачных конструкций, что сказывается на конечной цене изделия.
В случае несоблюдения минимально допустимых габаритов, надзорные органы выпишут предписание, что станет препятствием для нормальной и своевременной сдачи объекта в эксплуатацию.
Известные производители
Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:
- КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
- Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
- Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.
Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб
Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.
Варианты обустройства
Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.
Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.
Модульный тип
Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо. Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.
Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.
Газ
Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени. Это элементарные правила пожарной безопасности.
Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.
Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.
Электрокотельная
Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.
Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.
Котел на твердом топливе
Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.
В остальном, отличия не слишком большие
Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты. Это лист стали, который наносится по всему пространству толщиной более 2.4 мм
Крепится любым удобным образом на усмотрение домовладельца
Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.
Дизельный
Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра. Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.
Материал остекления
При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.
Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.
Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.
В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.
Стоит ли соблюдать эти требования
Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.
Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.
Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?
Приведу самые распространенные советы:
- «Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
- «Накрыть поляну». Ну, это вариация на тему, означенную выше.
- «Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.
Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.
Несоблюдение требований безопасности может привести к беде
Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.
Короче, выбираю безопасность и говорю «нет» коррупции.
