Нужна ли контробрешетка для холодного чердака под ондулин. Как укладывается паро- и гидроизоляция
Рекомендуется производить монтаж ондулина после устройства кровельного пирога и полной подготовки поверхности к укладке кровли. Тем не менее, зачастую возникает необходимость в проведении работ с уже имеющейся кровлей. Подкладочный ковер под ондулин подразумевает собой установку паро- и гидроизоляции.
- Нужна ли гидроизоляция под ондулин? Нужна, т.к. через стыки и отверстия от гвоздей возможно проникновение влаги извне. Гидроизолирующая пленка крепится на подготовленную обрешетку. Ее величина учитывает площадь крыши и ее угол наклона скатов, чем больше площадь и меньше угол — тем большее пространство должно быть обеспечено для движения воздуха. Про шаг обрешетки читайте здесь.
- Полосы пленки укладываются внахлест сверху вниз от конька крыши, все стыки либо спаиваются строительным феном, либо склеиваются специальным скотчем.
- Обязательным условием является целостность полотна , любое отверстие в пленке — это очаг образования конденсата и место разрушения стропил, опасное тем, что все проблемы будут заметны не сразу.
- Нужна ли пароизоляция под ондулин? Да, нужна, в том случае, если планируется установка утеплителя. Слой пароизоляции крепится поверх установленного утеплителя. Наиболее удачным выбором для решения задачи будет использование мембраны, которая обеспечивает отсечку пара с наружной стороны и позволяет беспрепятственный выход его из толщи кровельного пирога. Такое расположение мембраны отсекает пар из помещения, но не мешает утеплителю сохнуть.
- Укладка пароизолятора ведется на утеплитель, крепится к стропилам с помощью гвоздей и тонких планок, или штапика. Полотно проклеивается по стыкам скотчем , напуск должен быть не менее 10 см.
Как монтировать контробрешетку под профнастил

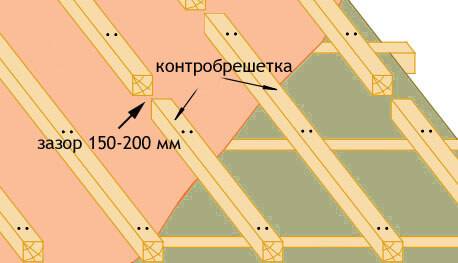

Схема монтажа контробрешетки
Сам процесс монтажа очень прост. После того как будет натянут и закреплен водозащитный пленочный материал, вдоль основных стропил набиваются планки-бруски, заранее подготовленные для контробрешетки. Делается это максимально аккуратно, для того чтобы не повредить гидроизоляцию, которую, в случае необходимости, можно будет сильнее натягивать после каждого ряда набитых планок.
Лучше всего использовать планки, составляющие в длину чуть более метра. Рассчитать длину каждого бруска можно, например, таким образом, чтобы на всю высоту крыши пришлось три бруска, между которыми необходимо сделать зазор в 15-30 см. Можно использовать любые другие варианты, которые зависят только от длины плоскости ската крыши.
Кроме того, контробрешеточные бруски можно удобно использовать для создания конькового угла крыши. Верхние планки просто нужно запилить таким образом, чтобы они создавали уголки, на которые будет монтироваться конек. Благодаря этому, можно не затрачивать лишние усилия, чтобы формировать коньковый уголок из основных стропил, что гораздо сложнее.
Таким образом, контробрешетка, при том что ее установка не требует затраты дорогих материалов, времени и излишних усилий, является достаточно многофункциональным элементом кровельной конструкции. В связи с этим не стоит игнорировать данный элемент во время возведения крыши из профнастила. Для того, чтобы ваш дом был теплым и уютным нужно определиться с видом отопления для него. В santexonline.com.ua вы можете ознакомиться с самыми популярными видам котлов и выбрать подходящий именно для вас.

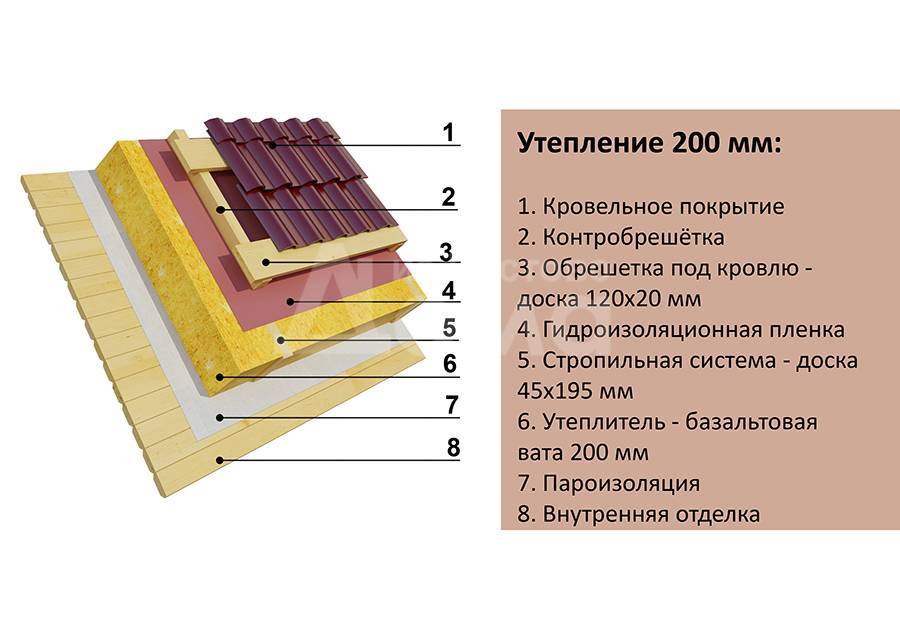

Устройство кровельного пирога крыши
Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:
Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала
Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей
Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).
Особенности монтажа кровельного пирога зависят от материала для основания крыши.
Высота контробрешетки
Для любого кровельного материала (металлочерепица, профнастил, гибкая и керамическая черепица, ондулин и т.д.) высота сечения контробрешетки должна быть не менее 50 мм для свободной циркуляции воздушных паров от карнизной области к коньку. Для того, чтобы воздух беспрепятственно поступал в нижнюю часть крыши используются специальные материалы:
- Перфорированные софиты, подшивающие карнизный свес крыши. Элементы могут быть металлические или пластиковые.
- Точечные элементы: вентиляционные решетки или аэраторы.
Для выхода воздуха из верхней части крыши используются специальные вентиляционные коньки или выходы, аэраторы или дефлекторы. В случае гибкой черепицы можно сделать зону конька вентилируемой при помощи дополнительных брусков с прорезями.
Желательно, чтобы циркуляция воздуха осуществлялась не только по вертикали (сверху-вниз), но и в горизонтальном направлении. Для этого опытные кровельщики делают небольшие отступы (150-200 мм) по вертикали между брусками контробрешетки. Расстояния между зазорами производится в шахматном порядке через 1,5 метра.
Вертикальный шаг контрбруса
Высота контрбруса определяется при помощи таблицы зависимости вертикальной обрешетки от угла ската крыши и его длины:
Зависимость высоты контр-рейки от угла и длины скаты крыши.
Для пологих конструкций зазор между гидроизоляцией и кровельным материалом должен быть больше. Для наиболее распространенных мансардных крыш с уклоном 30° высоты 50 мм для бруска вполне достаточно.
Выполнение работ
Теперь приступим к обсуждению вопроса как провести монтаж котробрешетки на крыше покрытой металлочерепицей. В принципе, ничего сложного тут нет. Все работы может выполнить даже человек, не обладающий навыками строителя. Сам монтаж проводится в следующей последовательности:
Первым делом нужно обработать деревянные элементы контробрешетки антисептическим составом. Без такой пропитки вся конструкция быстро выйдет из строя под воздействием влажной среды. Кроме того, деревянные элементы обрабатывают средством, которые предотвратит их возгорание. Эти расходы не стоит считать излишними, та как речь идет о вашей безопасности.
Размеры контробрешетки под металлочерепицу будут соответствовать расположению стропил. Крепить бруски к основной обрешетке не стоит. Лучше всего, чтобы бруски дополнительной обрешетки крепились к самим стропилам, вдоль них
При этом, на каждую стропилу будет прибиваться по несколько брусков
Поэтому стоит учитывать, что между ними нужно оставлять расстояние не более двух сантиметров.
Очень важно обратить внимание на монтаж контробрешетки в месте расположения ендовы. Здесь на металлочерепицу, а значит и на всю конструкцию крыши, будет оказываться повышенная нагрузка (особенно в зимний период)
Поэтому размер шага контрреек нужно выбирать не более десяти сантиметров.
Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската
При этом, чтобы конек лег ровно, контррейку подпиливают под углом.
Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см
После проделанных действий приступают к монтажу обрешетки
При этом, чтобы конек лег ровно, контррейку подпиливают под углом.
Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см. После проделанных действий приступают к монтажу обрешетки.
Видео по теме:
Сделать контробрешетку под кровлю из металлочерепицы несложно. Главное выполнить все работы аккуратно. От того, как ровно будут смонтированы деревянные бруски контробрешетки, во многом зависит качество укладки металлочерепицы. Что в свою очередь повлияет на ее долговечность.
Также при креплении деревянных брусков контробрешетки важно не повредить слой гидроизоляции. Многие применяют простую толстую полиэтиленовую пленку. А этот материал достаточно легко можно порвать
Будьте осторожными
А этот материал достаточно легко можно порвать. Будьте осторожными.
Из чего производят металлочерепицу?
Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.
Рисунок 3. Классическая стальная металлочерепица
Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:
- Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
- Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.
Фото 4. Медная металлочерепица

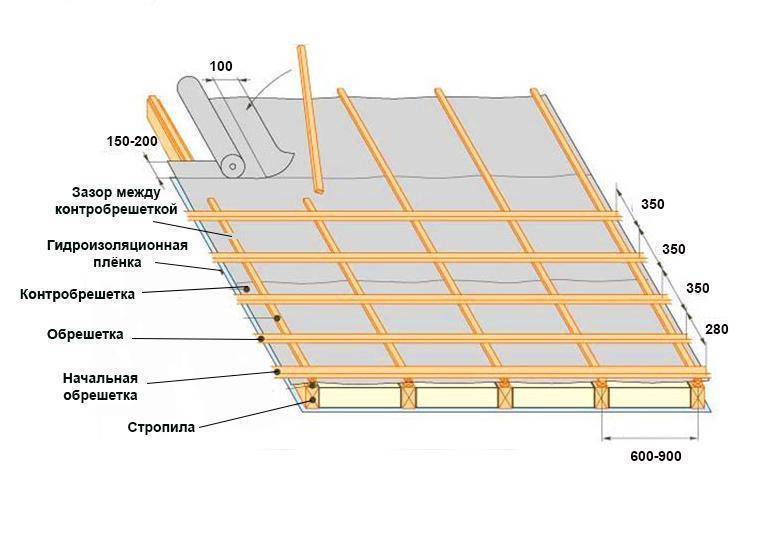

Размеры и монтаж контробрешетки
Для создания контробрешетки обычно используется брус сечением 30х50 мм. На ломаной крыше можно увеличить его размеры до 50х50 мм. Максимальное расстояние между ними равно 30 см. Крепятся они к стропильной системе винтовыми гвоздями из оцинкованной стали. Можно использовать саморезы из материала, который не ржавеет.
Монтаж кровельной обрешетки несложный процесс, главное знать правильную последовательность выполнения работы.
Перед монтажом необходимо уложить на стропила слой гидроизоляции. В области конька бруски спиливаются под углом так, чтобы они плотно соприкасались друг с другом. Угол спиливания зависит от угла скатов.
Контробрешетка под металлочерепицу не требует много времени на свое возведение. Больших расходов она тоже не принесет. Конструкция простая, на нее укладывается обрешетка. Выполняются работы в следующем порядке:
- вначале следует уложить гидробарьер;
- на крайние стропила крепятся брусья, толщина которых равна 30 или 50 мм;
- между брусьями натягивают шнур, который будет служить ориентиром для укладки остальных брусков;
- прибиваются бруски примерно через 30 см.
Гидробарьер делается из пленки, которая набивается поверх стропил. Натягивать ее сильно не следует. Крепится она строительным степлером. Далее монтируется контробрешетка и обрешетка. В последнюю очередь укладывается кровельный материал .

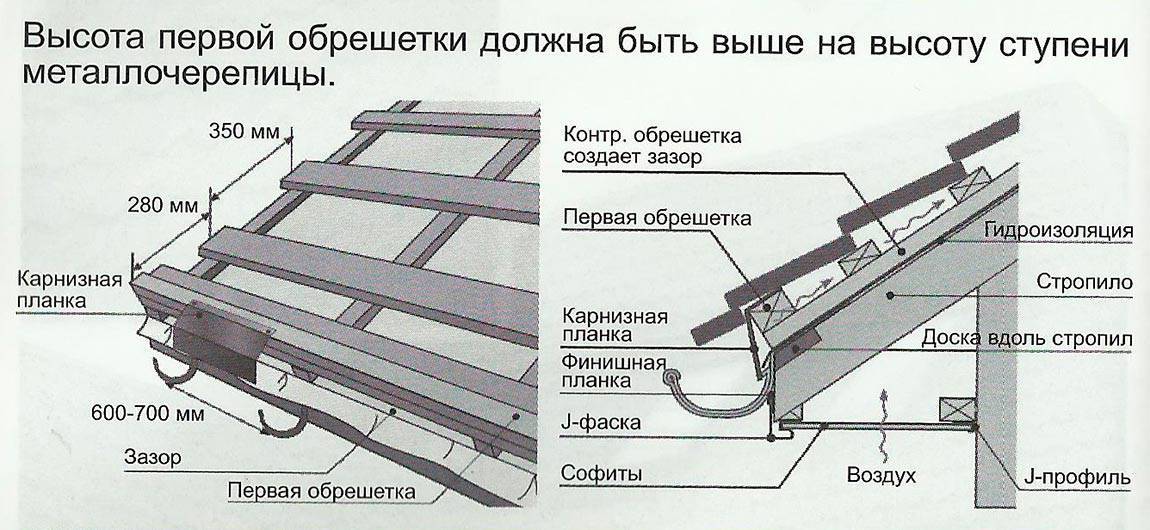

В целом кровельный пирог выглядит так, как на изображении. Бруски контробрешетки не имеют несущей нагрузки. Но некоторые дополнительные функции они выполняют:
- строители могут передвигаться по ним во время работы;
- контробрешетка не дает скапливаться конденсату на деревянных деталях кровли.
Без этого сооружения можно обойтись при монтаже холодной крыши. В случаях когда чердачное помещение используется как жилое, обе обрешетки нужны . Основную обрешетку начинают укладывать от карниза. При этом карнизная доска берется толще остальных. Размеры досок могут быть разными (в зависимости от моделей черепицы).

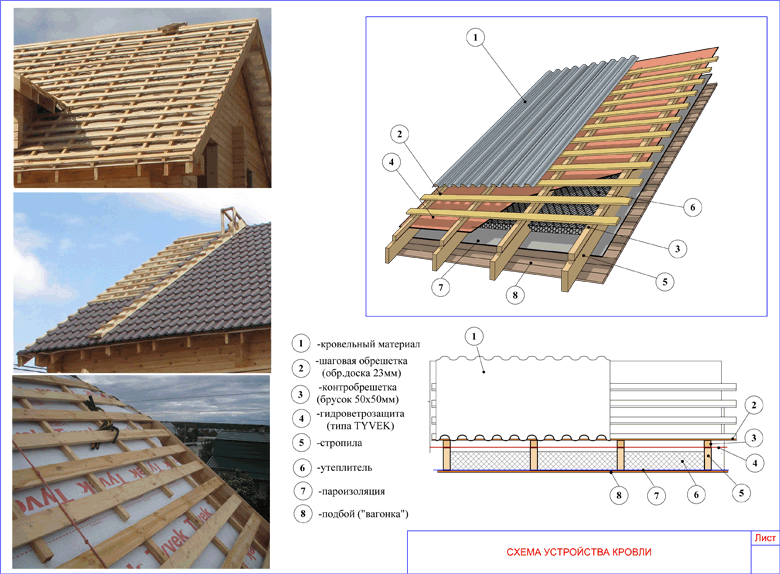

Схема кровельного пирога
Металлочерепица Монтеррей имеет значительные отличия в обрешетке от других каркасов:
- черепица используется на кровле каменных и деревянных домов;
- укладывается на крыши любой формы с углом более 14º;
- простота укладки;
- долговечность;
- легкость;
- нет необходимости усиления стропильной системы;
- простота ремонта и замены листов;
- безопасность экологическая;
- высокая степень стойкости к атмосферным явлениям;
- пожаробезопасность;
- высокая стойкость красочного слоя.
Перед укладкой черепицы необходимо:
- установить держатели для водосточных систем;
- смонтировать гидроизоляцию;
- провести утепление;
- сделать пароизоляцию;
- произвести монтаж обрешетки.

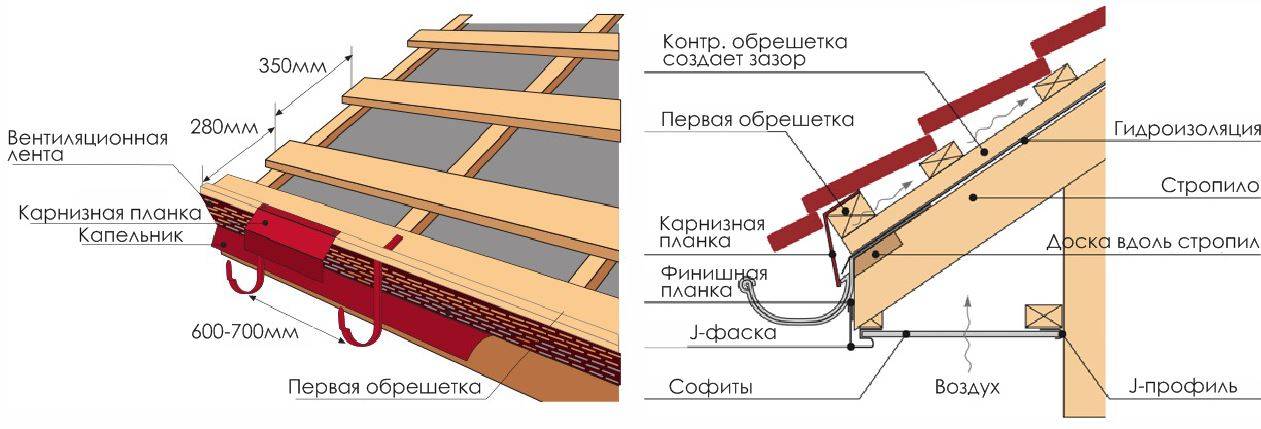

Обустройство кровельного пирога показано на изображении.
Особенности монтажа
Для работ применяются деревянные бруски. Они должны быть ровными, одинаковыми, сухими (допустимая влажность – до 20 %), без сучков, обработанными антисептическими средствами. Поперечное сечение в большинстве случаев составляет 30*50 мм. Для сложных по геометрии конструкций, скатов с малым уклоном стоит использовать образцы размером 40*50 или 50*50 мм.

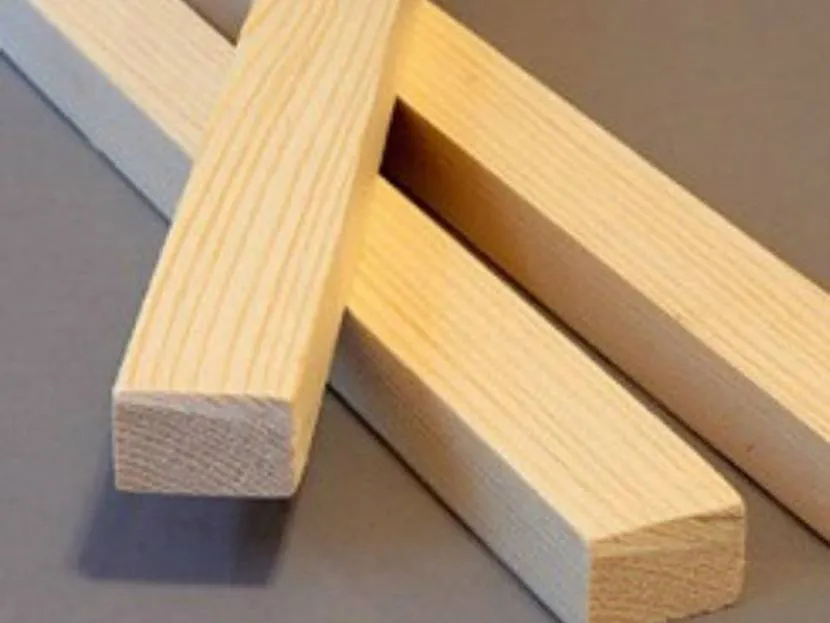

Брус 40*50 мм Источник stblizko.ru
Что нужно учесть до монтажа
Главное правильно понимать, что контробрешетка – это не основание под металлочерепицу. Базовая опорная система крепится поверх контрреек. В качестве крепежа можно использовать саморезы или ершенные винтовые гвозди. Лучше выбирать вторые, так как эти оцинкованные изделия дольше не подвергаются коррозии, с меньшей вероятностью ослабят соединение.
Технология монтажа
Крепление контробрешетки под профлист проводится в вертикальном положении. Сложность мероприятия состоит в том, что гидроизоляционное полотно настилается в горизонтальном направлении снизу вверх. Решение – одновременное выполнение сразу двух задач.
В районе ендовы до края доходить не нужно. Здесь остается зазор на 10-15 см. Так проще будет избавлять от мусора, что образуется во время монтажных работ. Для удобства передвижения по крыше можно дополнительно поверх контрреек смонтировать временный дощатый настил.
Детально последовательность действий выглядит так:
первый слой гидробарьера без натяжения крепится к стропилам на строительные скобы степлером (нижняя кромка не фиксируется, так как будет заводиться под стартовую планку обрешетки);

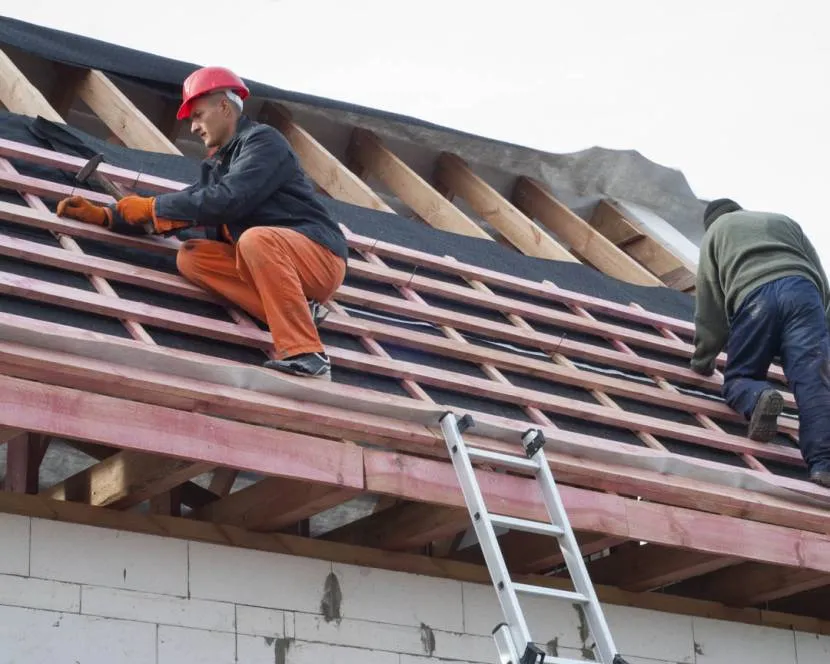

Одновременный монтаж гидробарьера и контрреек Источник twimg.com
Как сделать контробрешетку
До того, как начать осуществлять установку контробрешетки под металлическую черепицу, рекомендовано заранее ознакомиться со всеми тонкостями и нюансами работы, и оптимально будет ориентироваться на пошаговое выполнение работ. Как показала практика, часто изготовители советуют придерживаться той инструкции по установке, которую прикладывают при покупке металлической черепицы. В этой инструкции есть полное описание общего процесса монтажа материала для кровли. При необходимости можно рассматривать на это на примере того, как проводить монтаж обрешетки под металлическую черепицу популярнейших изготовителей. Если придерживаться всех советов изготовителя, то в карнизной области должны быть установлена несколько досок. Как правило, на первой доске должен быть прибит брус, высота которого в полной мере бы соответствовала основной обрешетки на крыше.
Зачем делают контробрешетку под металлочерепицу?
Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.
Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:
- При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
- Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
- Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.
Нужна ли контробрешетка под металлочерепицу? Обязательно.
Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.
Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.
Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.
Обратите внимание
Мокрый утеплитель практически не функционален, теряет больше половины свойств.
В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.
Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.
В остальных случаях для укладки металлочерепицы контробрешетка необходима.
Виды обрешетки
В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.
Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.
Разреженная обрешетка
Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов
Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см
Сплошная обрешетка
Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.
Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе
Сплошную обрешетку также необходимо монтировать:
- вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
- в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
- в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.
Правильная обрешетка в районе конька
Утепление крыши, у которой нет контробрешетки и гидроизоляции
Чтобы закрепить гидроизоляционную мембрану изнутри (со стороны чердака), нужны два бруска с каждой стороны стропильной ноги и один посредине между стропил.
Первую пару брусков крепят к стропилам впритык к кровельному покрытию, центральный брусок крепят параллельно им к обрешетке – они отвечают за создание вентиляционного зазора между мембраной и кровлей. Нужно обеспечить поступление воздуха
в это пространство через карнизный свес.
Толщина бруска может быть 3-5 см и должна быть достаточной, чтобы «держать» крепеж – это просто дистанционные планки. А ширину бруска выбирают исходя из требований к величине воздушного зазора, поэтому этот размер не должен быть меньше чем 4 см.
После монтажа дистанционных планок между стропилами укладывают гидроизоляционную мембрану. В стандартной ситуации ее настилают поверх стропил снизу вверх горизонтальными полосами с перехлестом стыков, здесь укладку проводят «вертикально» – одна полоса между каждой парой стропил.
Ширина полосы должна быть больше шага стропил с «запасом» в 5-10 см по обе стороны и она должна слегка посредине провисать (но не более чем на 2 см).
Монтаж гидроизоляции проводят в два этапа. Вначале мембрану предварительно крепят к стропилам степлером. Затем ее окончательно фиксируют еще одной парой брусков, прибивая их к стропильным ногам ниже дистанционной планки.
После этого между стропил укладывают теплоизоляцию. Если ее необходимо уложить в два слоя, то к стропильным ногам монтируют внутреннюю контробрешетку.
Затем идет укладка пароизоляции и монтаж обрешетки под отделку мансарды.
Назначение
Зачем нужна контробрешетка под металлочерепицу? Основная задача, выполняемая контробрешеткой — это организация воздушного зазора для циркуляции воздуха. Если воздух застаивается, при перепаде температур в нем повышается влажность и может выпасть конденсат.
Он негативно действует на несущие конструкции кровли и на сам кровельный материал. Избыток влаги и застойная зона воздуха приводит к возникновению грибка и плесени. При продолжительном воздействии они разрушают защитное покрытие металлочерепицы, и начинается коррозия.
Иногда планки контробрешетки выполняют и дополнительные функции. С их помощью выравнивают скаты кровли. Такая операция возможна лишь при незначительной разнице в высоте элементов опорной системы.
Рейки также позволяют защитить гидроизоляционный слой при перемещении работников по скату с уложенной гидроизоляцией.
Монтаж контробрешетки
Расположение брусьев контробрешетки
Устройство контробрешетки рекомендуется для всех типов скатной кровли. Мы уже сказали, что контр брусья прибиваются прямо на гидроизоляционный материал вдоль стропил.
Это позволяет приподнять конструкцию обрешетки на высоту бруска и обеспечить эффективную вентиляцию кровельного пространства.
Как правило, высота контробрешетки может быть 2-5 см. На простых крышах используются бруски 30х50 мм. На сложных многоскатных крышах следует увеличить толщину контр брусьев до 50 мм.
Монтаж контробрешетки начинается после того, как поверх стропил был уложен гидроизоляционный материал. Ранее в его качестве было принято использовать рубероид.
Сейчас же многие производители предлагают качественные и надежные гидроизоляционные пленки или мембраны.
Гидроизоляция фиксируется к стропилам, потом осуществляется набивка контробрешетки.
Ознакомьтесь с некоторыми важными моментами по обустройству контр брусьев:
- Контр брусья толщиной 30х50 мм и длиной 135 см закрепляются на стропила с шагом 300 мм с помощью оцинкованных гвоздей;
- Если возникает необходимость при монтаже гидроизоляции перемещаться по контробрешетке, то необходимо соорудить черновую обрешетку;
- На крышах с наклоном ската 30 градусов можно применять контр брусья с сечением 25х50 мм. При создании контробрешетки на крышах с меньшим уклоном ската не стоит экономить на материале.
Стоит обратить внимание, как обустраиваются контр рейки (брусья) в районе коньков и ендов:
- Для устройства коньков необходимо, чтобы верхние плоскости граней контр брусьев имели пересечение в одной точке. Для этого бруски противоположных скатов запиливаются под необходимым углом. Правильно монтированная на коньке обрешетка способствует точности расчетов шага досок обрешетки и укладки, к примеру, верхнего ряда элементов черепицы;
- Возле ендов основные контр брусья прибиваются с шагом 10см к продольным брусьям хребта или ендовы. Это способствует свободному отводу пыли, конденсата, снега, а также эффективной вентиляции кровельного покрытия.
Необходимо обратить внимание на часто встречающиеся ошибки в устройстве контробрешетки под ендовы, когда при монтаже брусья укладываются плотно к настилу ендовы. Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес
Соблюдение расстояния от 5 до 10см между брусьями и опорой ендовы обеспечит свободный сток воды. В случае плотного прилегания ухудшается вентиляция ендов, затрудняется удаление конденсата через карнизный свес.
Помимо этого во время монтажа в ендове будет накапливаться строительный мусор. А торцы контр брусьев повреждаться от воздействия влаги.
При обустройстве пологих ендов под контробрешетку используется уплотнительная лента, что обосновано и оправдано в плане устранения протечек.
Внимание. При нарушении этих рекомендация конструкция ендов и конька может быть нарушена. Фиксирование гидроизоляции контр брусьями
Фиксирование гидроизоляции контр брусьями
Стоит учитывать то, что контр рейки крепятся прямо на гидроизоляционный материал гвоздями. На 1 кв.м поверхности используется до 10 крепежных элементов.
В таком случае гидроизоляционный материал в 10 точках имеет места нарушения герметичности, уязвимые к проникновению влаги, особенно во время продолжительного дождя.
Такие явления часто встречаются, когда кровельщики стразу по контробрешетке не монтируют обрешетку и кровельное покрытие.
Внимание. Протечки влаги через места крепления контр брусьев с гидроизоляцией носят временный характер. С момента укладки кровельного материала они устраняются
Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства
С момента укладки кровельного материала они устраняются. Влага, попавшая в кровельную конструкцию, удаляется благодаря устройству вентилируемого пространства.
Материал для контробрешетки
Как и при любых монтажно-строительных работах, сооружение контробрешетки начинается с выбора сырья для нее.
Если планируется обустраивать кровлю с большим весом покрытия, то необходимо в качестве сырья для контр брусьев использовать сосну или дуб. Для более легкого покрытия, к примеру, гибкой черепицы, применяется древесина мягких сортов.
↑Монтаж контробрешетки
Монтажные работы начинают после укладки слоя гидроизоляции на стропила. В наши дни для этих целей все чаще используют гидроизолирующие мембраны и пленки. При укладке гидробарьера необходимо обеспечить его свободный ход примерно на 10–15 мм. При этом его необходимо приклеить к капельнику, поскольку конденсат будет стекать туда. Затем набивается контробрешетка кровли.
Отметим несколько важных моментов монтажа:
- Для крыш с наклоном в 30° рекомендуется использовать контр брусья, имеющие сечение 25 на 50. При меньших уклонах сечение может быть меньше, но никак не меньше 25 на 30. Для крыш с большим углом наклона и сечение контрреек будет большим – 30 на 50 либо 40 на 50.
- Рекомендованный шаг контрбруса сечением 30 на 50 мм при длине 135 см составляет 30 см. Для фиксации используют оцинкованные гвозди.
- При устройстве контробрешетки на больших кровлях приходится передвигаться по брусьям. Для этого собирается черновая обрешетка.
Установка контрбрусьев в общем особых сложностей не создает, однако установка контрреек в районе ендова и конька требует более пристального внимания. Монтаж на этих участках более сложен и требует неукоснительного соблюдения определенных правил.
- При набивке контрбрусьев в районе коньков нужно проследить, чтобы их верхние грани пересеклись в одной единственной точке. В противном случае, продолжая монтаж не удастся сохранить шаг укладки контрреек, из-за чего верхний ряд при укладке покрытия кровли получится неровным. Это особенно актуально в случае черепичного покрытия. Добиться точного пересечения можно, подпилив контррейки с противоположных скатов под требуемым углом.
- В области ендова, которые подвергаются повышенной нагрузке, контробрешетку прибивают с шагом 100 мм к основным брусьям ендовы или хребта, расположенным продольно. Подобная система крепления помогает свободно отводить как пыль и конденсат, так и снег, при этом обеспечивает эффективную вентиляцию кровли.
Важно
Если установить брусья вплотную к настилу ендова (ближе 5 мм), то вентиляция ендов резко ухудшится, затруднится отвод конденсата через свес карниза. Помимо этого в области ендовы скопится мелкий мусор, непременно образующийся в процессе монтажа крыши.
При обустройстве контробрешетки на пологих ендова обычно используют уплотнительную ленту, что помогает предотвратить протечки
При обустройстве контробрешетки на пологих ендова обычно используют уплотнительную ленту, что помогает предотвратить протечки.
Особенности устройства контробрешетки для кровель из натуральной черепицы
Укладка контрбрусков в данном случае имеет свои особенности. Они должны иметь разное сечение:
- нижние из них должны иметь большее сечение, учитывая, что именно они испытывают основную нагрузку;
- средние контр брусья – чуть тоньше, а
- верхние из них – самые тонкие.
Устройство контробрешетки под теплую крышу
Классическая схема кровельного пирога теплой кровли представляет собой теплоизоляцию, которая с одной стороны закрыта пароизоляционной пленкой, а с противоположной стороны – гидроизоляцией. Присутствие теплоизоляционной прослойки чревато скоплением большого количества конденсата. Поэтому наличие вентиляционного зазора между кровлей и гидробарьером обязательно.
Сечение контрреек в конструкции теплой кровли может равняться 40 х 50 либо 50 х 50. Экономить на толщине брусков при этом крайне не рекомендуется.
Рейки укладывают стандартно, то есть на стропила и крепят их саморезами длиной 90 мм.
https://youtube.com/watch?v=1ddiHqGeI_0%3F
2022 stylekrov.ru
Размеры контробрешетки под металлочерепицу
Размеры контррейки под металлочерепицу необходимо знать заранее, в результате чего монтажные работы можно будет выполнить в короткий промежуток времени, а готовый результат превзойдет все ожидания. Для того чтобы создать контробрешетку на кровле, как правило, используют деревянные бруски, сечение которых составляет 30*50 мм. В том случае, если планируется возведение ломаной крыши либо кровли сложной конфигурации, то толщина контробрешетки под металлочерепицу может быть увеличена до 50*50 мм.
Максимальное расстояние во всех случаях может достигать 30 см. Крепление осуществляется к стропильной системе, для этих целей рекомендуется использовать винтовые гвозди, выполненные из оцинкованной стали. При необходимости можно воспользоваться саморезами, но в данном случае оптимальнее всего отдавать предпочтение тем материалам, которые в процессе эксплуатации не ржавеют.
