Облицовочные материалы
Для облицовки панелей могут применяться гипсокартон, ДСП, ДВП, керамическая плитка или листы металлические. Но чаще всего используются конструкции, основу которых составляют листы стали, обладающие отличной крепостью и устойчивостью к воздействиям факторов извне. Чтобы изготовить стеновые сэндвич панели размеры оцинкованного листа с гладкой или профилированной поверхностью должны составлять 0,5-0,7 мм в толщину. К тому же он должен быть обязательно покрыт грунтовкой или другими синтетическими материалами, которыми могут выступать:
дешевый полиэстер, характеризующийся поверхностью в виде глянца или матовости. Применять его можно при малых нагрузках, а разрешимая температура до +120 градусов;
- пурал. Этот материал представляет собой состав, основу которого составляет полиуретан с матовой поверхностью. Главное отличие пурала – выдерживание различного вида температур;
- поливинилдифторид с примесью акрила. Материал достаточно стоек к ультрафиолету и химии и применяем в температурах от -60 до +120 градусов;
- пластизоль. Поверхность данного материала тисненая и очень стойкая к различным повреждениям.
Вне зависимости от того, какой материал вы выберете, любой из них можно окрасить в необходимый цвет, а на верхний слой нанести рисунок, как видно на фото.
Недостатки, недоработки и прочие досадные факты
При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:
Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.
Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.
Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.
Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.
Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.
Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.
Для кровли – это критические показатели
И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:
В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.
Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).
Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.
Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.
Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.
И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.
К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.
Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.
Средние цены
Цена на сандвич-панели напрямую зависит от нескольких параметров:
- Регион производства.
- Качественные характеристики.
- Область применения.
- Используемый материал для изготовления.
- Однослойные или многослойные.
- Защитного покрытия.
На стоимость строительного продукта также влияет толщина конструкции. Чем она больше, тем соответственно, способна выдержать максимальные нагрузки. При этом, в несколько разы улучшаются другие качественные показатели. Такие как гигроскопичность, звукоизоляционность и т. д.
| Материал | Толщина: 60 мм | Толщина: 80 мм | Толщина: 100 мм | Толщина: 120 мм | Толщина: 150 мм | Толщина: 200 мм |
| Pol/Pol + защитная пленка | 1160 руб. кв. м | 1300 руб. кв. м | 1430 руб. кв. м | 1600 руб. кв. м | 1720 руб. кв. м | 1780 руб. кв. м |
| Pol/Zn + защитная пленка | 1130 руб. кв. м | 1270 руб. кв. м | 1400 руб. кв. м | 1570 руб. кв. м | 1680 руб. кв. м | 1750 руб. кв. м |
| Znl/Zn + защитная пленка | 1100 руб. кв. м | 1240 руб. кв. м | 1330 руб. кв. м | 1540 руб. кв. м | 1650 руб. кв. м | 1720 руб. кв. м |
| Pol/Бумага | 950 руб. кв. м | 1100 руб. кв. м | 1230 руб. кв. м | 1400 руб. кв. м | 1500 руб. кв. м | 1570 руб. кв. м |
| Zn/Бумага | 920 руб. кв. м | 1080 руб. кв. м | 1200 руб. кв. м | 1360 руб. кв. м | 1480 руб. кв. м | 1540 руб. кв. м |
| Бумага/Бумага | 750 руб. кв. м | 890 руб. кв. м | 1000 руб. кв. м | 1190 руб. кв. м | 1300 руб. кв. м | 1370 руб. кв. м |
Следует отметить, что на сегодняшний день, потенциальный объем выпускающей продукции сэндвич-панелей в России полностью соответствует спросу потребителя. Многие компании по достоинству оценили этот продукт, включая удобные размеры стеновых сэндвич-панелей и их стоимость. Поэтому предусмотрено ежегодное увеличение продукции на 20 — 25%.
Советуем также прочитать:
- Термопанели фасадные: Отзывы
- Виды сайдинга для обшивки дома
- Как крепить вагонку к стене
- Отзывы владельцев домов из сип-панелей
Виды наполнителя
При производстве возможно использование следующих наполнителей:
- Каменной ваты. К преимуществам этого материала можно отнести хорошие теплоизоляционные свойства, низкие показатели гигроскопичности, длительный период эксплуатации, паропроницаемость и доступную стоимость.
- Стекловаты. Утеплитель из стекловолокна устойчив к воздействию агрессивных химических соединений, препятствует распространению грибка и обладает высокими показателями паропроницаемости. Кроме того, стекловата отвечает всем требованиям пожарной безопасности.
- Пенополиуретана. Для этого наполнителя характерны низкий коэффициент теплопроводности, высокие прочностные характеристики, влагостойкость и длительный срок службы. Из недостатков, наиболее существенными являются высокая стоимость и возможность воспламенения.
- Пенополистирола. Материал обладает хорошими показателями теплоизоляции, и влагостойкости, однако легко воспламеняется.
- Пенополиизоцианурата (усовершенствованного пенополиуретана). Наполнитель, в полной мере, обладает всеми преимуществами прототипа, при этом меньше склонен к воспламенению и лучше переносит перепады температур.
В таблице приведены основные эксплуатационные характеристики наполнителей, используемых при производстве сэндвич панелей.
Параметры | Экструдированный пенополистирол | Пенополиэтилен | Пенопласт | Минеральные плиты | Стекловата |
Теплопроводность, Вт/м*С | 0,03 | 0,045 | 0,05 | 0,047 | 0,056 |
Приведенная толщина, мм | 36 | 54 | 60 | 56 | 67 |
Удельный вес, кг/м3 | 30 – 45 | 35 | 40 – 125 | 35 – 150 | 15 – 100 |
Рабочий диапазон температур, С | от -50 до +75 | от -60 до +90 | От -50 до +75 | От -60 до +180 | От -60 до +480 |
Паропроницаемость, мг/(м.ч.Па) | 0,015 | 0,001 | 0,23 | 0,53 | 0,53 |
Габариты и вес
Производители предлагают различные размеры сэндвич-панелей стеновых. Эти плиты могут иметь длину от восьмидесяти сантиметров до восемнадцати метров. Отличаются размеры сэндвич-панелей стеновых и по ширине. В этом случае может быть только два варианта. В одном из них ширина равна 1000 мм, а во втором – 1200 мм. В зависимости от используемых слоев различна и толщина сэндвич-панелей стеновых. Она может находиться в пределах от шестидесяти до двухсот пятидесяти миллиметров.
Различаются сэндвич-панели и по весу, который находится в зависимости от типа и толщины применяемого утеплителя. Наиболее тонким и легким считается пенополистирол. Существуют определенные стандарты по соотношению толщины и веса многослойных панелей. Они равны 150 мм/25 кг и 80 мм/20 кг из расчета на один метр длины.
Технические характеристики сэндвич-панелей
Конструкция стеновых и кровельных сэндвич-панели состоит из:
Размеры сэндвич-панелей

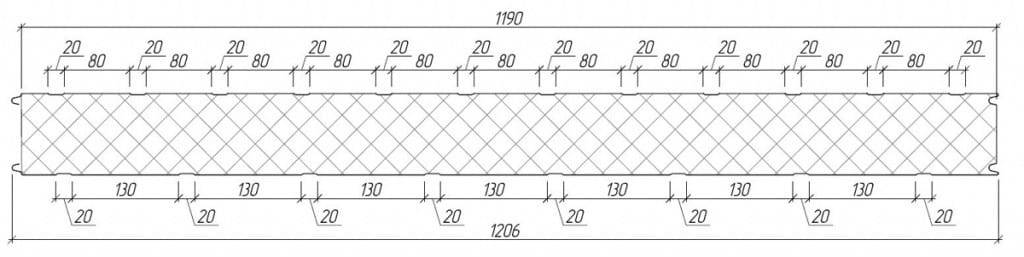

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.
Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.
| Длина панелей, мм | Допускаемые отклонения от проектных размеров, мм | ||
| по длине | по ширине | по толщине | |
| до 8000 свыше 8000 | ±4.0 + 6.0 | ±3.0 | ±1.6 |
Профилирование
При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:
Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

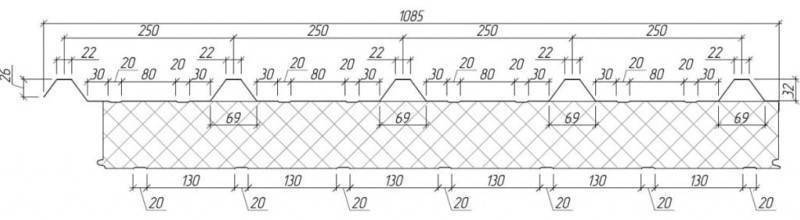

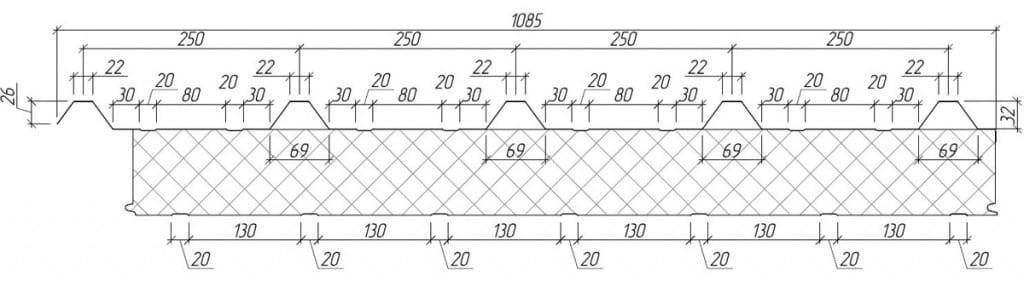

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.
Вес стеновой панели
Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.
Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич панели [кг/м²] | ||
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1190 | 1500 — 14000 | 14,61 | 16,26 | 17,93 |
| 80 | 17,91 | 19,56 | 21,23 | ||
| 100 | 20,11 | 21,76 | 23,43 | ||
| 120 | 22,30 | 23,96 | 25,62 | ||
| 150 | 25,61 | 27,26 | 28,93 | ||
| 180 | 28,31 | 30,44 | 32,13 | ||
| 200 | 31,11 | 32,76 | 34,43 |
Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | ||
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1190 | 1500 — 14000 | 10,36 | 12,01 | 13,68 |
| 80 | 11,11 | 12,76 | 14,43 | ||
| 100 | 11,61 | 13,26 | 14,93 | ||
| 120 | 12,11 | 13,76 | 15,43 | ||
| 150 | 12,86 | 14,51 | 16,18 | ||
| 170 | 13,30 | 15,01 | 16,68 | ||
| 200 | 14,11 | 15,76 | 17,43 |
Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | |
| 0,6 | 0,7 | |||
| 50 | 1000 | 1500 — 14000 | 18,34 | 20,18 |
| 80 | 22,24 | 24,08 | ||
| 100 | 24,84 | 26,68 | ||
| 120 | 27,44 | 29,28 | ||
| 150 | 31,34 | 33,18 | ||
| 180 | 34,25 | 35,10 | ||
| 200 | 37,84 | 39,68 |
Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | |
| 0,6 | 0,7 | |||
| 50 | 1000 | 1500 — 14000 | 13,09 | 14,93 |
| 80 | 13,84 | 15,68 | ||
| 100 | 14,34 | 16,18 | ||
| 120 | 14,84 | 16,68 | ||
| 150 | 15,59 | 17,43 | ||
| 180 | 16,25 | 18,35 | ||
| 200 | 16,84 | 18,68 |
Теплоизоляционные свойства
С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:
110 кг/м3 — λs = 0,045 Вт/м °С
для пенополистирола плотностью:
25 кг/м³ — λs = 0,04 Вт/м °С
| Толщина панели, мм | Пенополистирол | Минеральная вата |
| Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт | Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт | |
| 50 | 1,250 | 1,111 |
| 80 | 2,000 | 1,777 |
| 100 | 2,500 | 2,222 |
| 120 | 3,000 | 2,667 |
| 150 | 3,750 | 3,333 |
| 200 | 5,000 | 4,445 |
| 250 | 6,250 | 5,555 |
Несущая способность
Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².
Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².
Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².
Строительство дома из SIP панелей своими руками
Итак, если вы решились построить себе дом, то первое, о чём необходимо будет позаботиться – это разработка проекта. Для этого необходимо обратиться в строительную организацию, имеющую лицензию на выполнение соответствующих видов работ.
Получив «на руки» проект, необходимо приобрести сэндвич-панели. Возможны два варианта:
- купить стандартные панели и самостоятельно выполнить подрезку согласно проекту. Более дешёвый вариант, однако, более медленный и трудоёмкий.
- изготовление панелей на заказ – дорогостоящий вариант, но максимально быстрый.
Фундамент
Как уже было отмечено выше, сэндвич-панели имеют малый вес, поэтому нет необходимости создавать сложный тяжёлый фундамент под строительство дома из них. Вам вполне подойдет вариант мелко заглублённого ленточного, ленточно-столбчатого или свайно-раструбного фундамента.
Например, для изготовления мелкозаглублённого ленточного фундамента необходимо выполнить следующие виды работ:
- Расчистить и разметить участок. Провести выемку грунту из расчёта, что траншея для фундамента должна иметь глубину порядка 50-60см и ширину 40см.
- Выполнить уплотнение грунта, далее провести засыпку 10-сантиметрового слоя песка с утрамбовкой, после чего – засыпку щебневого слоя толщиной 10см, который также необходимо утрамбовать.
- Установить деревянную опалубку, рекомендуемая высота над уровнем земли 50см.
- Создать каркас из арматуры.
- Залить фундамент бетоном. Бетон можно приготовить самостоятельно, но при заливке фундамента лучше воспользоваться услугами специализированных организаций.
Далее необходимо дать возможность фундаменту просохнуть и можно приступать к выполнению дальнейших работ не ранее, чем через 28 дней. В процессе сушки фундамента его требуется защитить от растрескивания, для чего необходимо накрыть и регулярно увлажнять, чтобы избежать быстрого испарения воды.
Укладка обвязочного бруса
Для создания надёжного каркаса будущего дома достаточно использовать брус сечением 250х150мм. Перед его применением в строительстве обязательно необходимо выполнить его обработку антисептическими, противопожарными и прочими средствами, согласно прилагаемым к ним инструкциям.
Первая рама (обвязка) из бруса надёжно крепится к фундаменту с помощью анкеров, после чего на нее монтируют остальную часть каркаса.
Обустройство пола и перекрытий
Полы в таком доме можно сконструировать из лагов с прокладкой между ними утеплителя и обшивкой половой доской. Также технология позволяет выполнить их с помощью сэндвич-панелей.
Они скрепляются между собой балками-шипами, и образующиеся между ними пустоты заполняются монтажной пеной. В качестве балок чаще всего используется предварительно обработанный брус размером 150х50мм или 200х50мм, размер которого выбирается в зависимости от размера используемых панелей.
Возведение стен
После того, как пол готов, приступают к возведению стен. Для этого на пол укладываем специальный брус, который называется направляющим. Его следует зафиксировать в строго горизонтальном положении, после чего закрепить саморезами к полу.
Установленная стеновая панель закрепляется саморезами к направляющему брусу. Соседние панели соединяются между собой с помощью соединительного бруса. Все стыки панелей и бруса обязательно запениваются монтажной пеной.
Обустройство крыши
Изготовление крыши для домов из сэндвич-панелей можно выполнить как классическим способом, с использованием мауэрлата и стропильной системы, так и с помощью самих сэндвич-панелей.
В первом случае монтируется стропильная система, на которой устанавливается обрешётка, укладывается гидроизоляционный и кровельный материалы. В случае выбора «холодного» чердака, утеплитель не применяется. Если же вы планируете использовать чердачное помещение для проживания, тогда между стропилами необходимо будет уложить слой утеплителя и изнутри закрыть его пароизоляционной плёнкой.
Если вы решите делать крышу из сэндвич-панелей, тогда её монтаж начинается с формирования внешнего каркаса стропильной системы. Далее монтаж панелей ведёте вдоль конька, соединяя панели со стропилами так же, как это делали при возведении стен.
Характеристики
Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.
Стеновые сэндвич-панели — технические характеристики одного из производителей
Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.
Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.
Несущая способность вполне достойная
Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.
Характеристики и особенности строительного материала
Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.
Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.
1.6. Защитная монтажная пленка
Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.
ВАЖНО! Инструкция по использованию защитной пленки:
1. Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)
2. Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.
3. При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.
4. Не допускается обработка поверхности всеми видами растворителей.
5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.
6. Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.
7. Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).
8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.
9. Все заявленные требования являются рекомендованными производителем данного типа пленки.
Внимание!
Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.
При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.
Монтаж дома
Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.
Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:
- Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
- В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
- Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.
Пол из СИП панелей
Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.
Дальше монтаж ведём в такой последовательности:
- Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
- В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
- После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
- Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
- Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.
Монтаж стен
Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним
Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла
Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см
Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами
Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.
Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.
В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.
https://youtube.com/watch?v=fpb34x1duAs
