Характеристики утеплителей. Звукоизоляция сэндвич-панелей
Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.
Поэтому выбор утеплителя должен основываться на:
- требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
- назначением постройки — при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
- экономической целесообразности – по соотношению ценакачество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.
Характеристики сэндвич-панелей с утеплителем из минеральной ваты
| Толщина, мм | Термическое сопротивление Rt=m2×°C/Вт | Звукоизоляция, дБ | Теплопроводность λ=Вт/Мк | Предел огнестойкости, ГОСТ 30247.0-94 | Горючесть утеплителя | Плотность, кг/м3 | Водопоглащение за 24 часа, % по массе | Водопоглащение за 2 часа, % по массе |
|---|---|---|---|---|---|---|---|---|
| 50 | 1,04 | 30 | 0,05 | EI 30 | НГ | 120-140 | — | 1,5 |
| 80 | 1,67 | 31 | 0,05 | EI 45 | НГ | 120-140 | — | 1,5 |
| 100 | 2,08 | 32 | 0,05 | EI 90 | НГ | 120-140 | — | 1,5 |
| 120 | 2,5 | 33 | 0,05 | EI 150 | НГ | 120-140 | — | 1,5 |
| 150 | 3,13 | 35 | 0,05 | EI 180 | НГ | 120-140 | — | 1,5 |
| 200 | 4,14 | 38 | 0,05 | EI 180 | НГ | 120-140 | — | 1,5 |
| 250 | 5,21 | 43 | 0,05 | EI 180 | НГ | 120-140 | — | 1,5 |
*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)
*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий
Характеристики сэндвич-панелей с утеплителем из пенополистирола
| Толщина, мм | Термическое сопротивление Rt=m2×°C/Вт | Звукоизоляция, дБ | Теплопроводность λ=Вт/Мк | Предел огнестойкости, ГОСТ 30247.0-94 | Горючесть утеплителя | Плотность, кг/м3 | Водопоглащение за 24 часа, % по массе | Водопоглащение за 2 часа, % по массе |
|---|---|---|---|---|---|---|---|---|
| 50 | 1,28 | 25 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 80 | 2,05 | 28 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 100 | 2,56 | 29 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 120 | 3,08 | 31 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 150 | 3,85 | 33 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 200 | 5,13 | 35 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
| 250 | 6,41 | 39 | 0,042 | EI 15 | Г1 | 25 | 2 | — |
*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)
*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.
Характеристики сэндвич-панелей с утеплителем из пенополиуретана/пенополиизоцианурата
| Толщина, мм | Термическое сопротивление Rt=m2×°C/Вт | Звукоизоляция, дБ | Теплопроводность λ=Вт/Мк | Предел огнестойкости, ГОСТ 30247.0-94 | Горючесть утеплителя | Плотность, кг/м3 | Водопоглащение за 24 часа, % по массе | Водопоглащение за 2 часа, % по массе |
|---|---|---|---|---|---|---|---|---|
| 50 | 2,38 | 30 | 0,022 | EI 15/EI 15 | Г4/Г2 | 41 | 1,6 | — |
| 80 | 3,81 | 31 | 0,022 | EI 15/EI 30 | Г4/Г2 | 41 | 1,6 | — |
| 100 | 4,76 | 32 | 0,022 | EI 15/EI 30 | Г4/Г2 | 41 | 1,6 | — |
| 120 | 5,71 | 33 | 0,022 | EI 15/EI 30 | Г4/Г2 | 41 | 1,6 | — |
| 150 | 7,14 | 35 | 0,022 | EI 15/EI 45 | Г4/Г2 | 41 | 1,6 | — |
| 200 | 9,52 | 35 | 0,022 | EI 15/EI 45 | Г4/Г2 | 41 | 1,6 | — |
*Группа горючести Г2 присваивается умеренногорючим материалам (ГОСТ 30244)
*Огнестойкость от EI 15 до EI 45 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 15 до 45 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.
Сравнение сэндвич-панелей с другими материалами
Рассматривая сэндвич-панели в качестве материала для возведения того или иного здания, в первую очередь необходимо определиться с назначением объекта. В качестве основного материала данный материал чаще всего используется при сооружении объектов промышленного или социального назначения. Речь идет о различных павильонах, ангарах, заправках, складах и т.п. При этом выдерживается т.н. «индустриальный» стиль.
Используются эти материалы также в жилом секторе (каркасное строительство), что позволяет существенно сократить сроки возведения. Однако постройки данного типа не очень долговечны, поэтому, если хочется обзавестись коттеджем на века, лучше использовать традиционный кирпич или блоки. Сэндвич-панели в частном строительстве целесообразнее применить для возведения неосновных построек (кроме бани, из-за низкой теплоемкости стен).
Баня из сэндвич-панелей
А если кровельная сэндвич-панель сделана не по ГОСТу?
Профиль и размеры сэндвич-панелей для кровли с утеплителями, отличными от минеральной ваты, не стандартизированы. Это значит, что каждый изготовитель может сам решать, какой длины, ширины и толщины панели выпускать. Но это в теории.
На практике как минимум ширину кровельных панелей производители делают точно такую же, как указано в ГОСТе. Это необходимо, поскольку каркасы многих быстровозводимых зданий в типовых проектах рассчитаны именно на ширину 1000 мм. Панели другой ширины тоже изготавливают, но обычно только под заказ.
Другое дело — длина кровельных сэндвич-панелей. Фактически, она ограничена только техническими возможностями производственных линий. Стандартная максимальная длина кровельных сэндвич-панелей — 14 м, но есть компании, которые выпускают материал большей длины — 15, 16 и даже 18 м. Это позволяет перекрывать очень большие пролеты без поперечных стыков, что сильно повышает надежность крыши. Минимальная длина — всего 0,5 м, а ее шаг обычно равен 200 мм.
Этот параметр зависит от используемого утеплителя. Кроме минеральной ваты для теплоизоляции сэндвич-панелей используют:
- пенополистирол;
- пенополиуретан;
- пенополиизоцианурат.
Рассмотрим эти виды утеплителя подробнее.
Пенополистирол
Дешевый влагостойкий утеплитель. Кровельные панели на его основе, как правило, выпускают в тех же размерах, что и материал по ГОСТу, но максимальная их толщина обычно не превышает 200 мм. Это связано с большей эффективностью пенополистирола как утеплителя. Климатические условия, в которых оправдано использование таких сэндвич-панелей толщиной 250 и 300 мм, настолько редко встречаются, что этот материал выпускают только под заказ.
Пенополиуретан
Еще более эффективный, чем пенополистирол, утеплитель. К тому же он не поддерживает горение и не выделяет токсичные вещества даже при сильном нагреве. Обычно его выпускают только в шести вариантах толщины: 40, 60, 80, 100, 120, 150 мм. Сэндвич-панели с пенополистирольной «начинкой» толщиной 200 мм и более — редкость.
Пенополиизоцианурат
Этот утеплитель — близкий родственник пенополиуретана. По свойствам эти два материала очень похожи, существенное отличие только одно — огнестойкость. Пенополиизоцианурат относится к группе горючести Г1, поэтому кровельные сэндвич-панели с ним в качестве наполнителя используют при строительстве зданий с повышенными требованиями по пожарной безопасности. Например, при возведении складов для горючих веществ.
Толщина кровельных сэндвич-панелей с наполнителем из пенополиизоцианурата такая же, как у панелей с сердечником из пенополиуретана.
По профилю кровельные сэндвич-панели разнообразнее, чем по другим характеристикам.
Высота волны листа внешней облицовки зависит от назначения материала. У панелей, предназначенных для монтажа крыш небольших построек, к примеру, гаражей, высота волны обычно не превышает 30 мм. Как правило, она даже меньше — 22-25 мм.
Если речь идет о кровельных сэндвич-панелях для промышленных зданий, то у них высота волны внешней облицовки начинается от 30 мм и достигает 45 мм. Также есть специализированные кровельные панели с глубоким профилем, предназначенные для устройства крыш в условиях северного климата с высокой снеговой нагрузкой. У них высота волны внешней облицовки может превышать 50 мм.
В большинстве случаев на один лист приходится четыре полных волны. На панелях с глубоким профилем — три волны.
Наполнители панелей
Сэндвич панели классифицируют по виду наполнителя. Для их изготовления могут применять:
- стекловату;
- пенополиуретан;
- пенополиизоцианурат;
- пеноплистирол.
Стекловата
Этот материал очень схож с минватой, так как имеет подобные свойства. Стекловолокно характеризуется отличной прочностью, устойчивостью к влиянию химических компонентов. Имеет малый вес, не подвергается влиянию огня и экологически чистое. Стекловата имеет свои недостатки.
Пенополиуретан
Материал характеризуется низким коэффициентов проводимости тепла. Он не реагирует на влияние щелочей, однако не способен противостоять огню и стоит дорого. Сэндвич панели на основе пенополиуретана имеют высокий прочностные показатели, благодаря чему нет необходимости задействовать вспомогательные металлоконструкции для теплоизоляции.
К достоинствам материала можно отнести эластичность, экологичность и длительный срок эксплуатации.
Пенополиизоцианурат
Этот материал среди утеплителей занимает лидирующую позицию. Он противостоит влаге и не поддается полимеризации. Пенополиизоцианурат имеет низкие показатели теплопроводности, не вызывает деформацию, экологически чистый, прочный и противостоит огню.
Среди недостатков таких панелей можно выделить необходимость создания защиты вот УФ-лучей и погодных осадков.
Пенополистирол
Материал характеризуется высокими теплоизоляционными свойствами, противостоит влиянию химических и биологических факторов, не пропускает воду. Если говорить про недостатки, то это наполнитель нуждается в защите от влиянии УФ-лучей и не способен противостоять огню. По этой причине плиты из пенополистирола не особо популярны.
На картинке – пенополистирол
Что касается достоинств, то к ним можно отнести:
- легкость;
- тепло- и звукоизолирующие свойства;
- устойчивость к агрессивной среде;
- малый вес;длительный срок эксплуатации.
Недостатки, недоработки и прочие досадные факты
При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:
Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.
Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.
Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.
Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.
Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.
Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.
Для кровли – это критические показатели
И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:
В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.
Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).
Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.
Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.
Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.
И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.
К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.
Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.
1.6. Защитная монтажная пленка
Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.
ВАЖНО! Инструкция по использованию защитной пленки:
1. Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)
2. Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.
3. При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.
4. Не допускается обработка поверхности всеми видами растворителей.
5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.
6. Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.
7. Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).
8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.
9. Все заявленные требования являются рекомендованными производителем данного типа пленки.
Внимание!
Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.
При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.
Из чего делают
Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.
Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок
Наружный слой — стальные листы
В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.
Покрытие сэндвич-панелей: пример послойного нанесения
Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.
Виды полимерных покрытий для сэндвич-панелей
Это может быть:
Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:
Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.
- Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
- Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.
- FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
- Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.
Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.
Профили сэндвич-панелей
Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

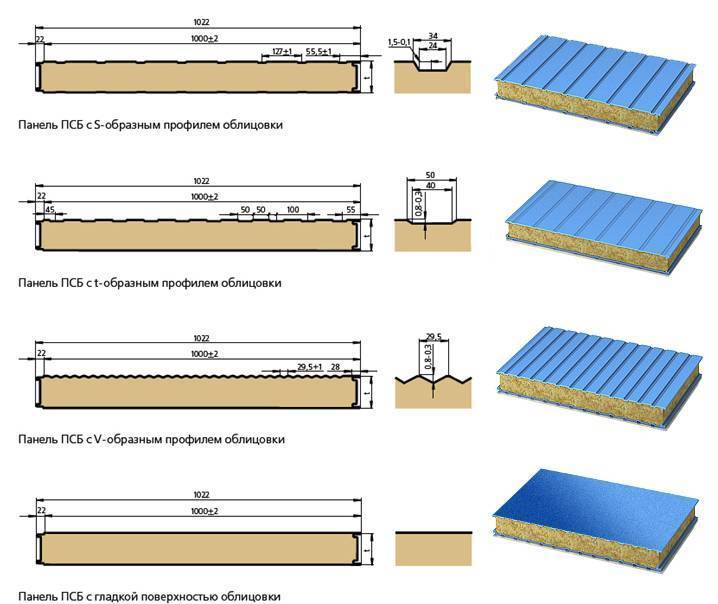

Возможные профили внутренних и наружных поверхностей при облицовке металлом
Утеплитель
Утеплитель для сэндвич-панелей также применяют разный:
- минеральная вата (каменная или стеклянная);
- пенополиуретан (пенопласт или ППС);
- пенополистирол (ППУ или PUR);
- пенополиизоцианурат (ПИР).
Сравните характеристики сэндвич-панелей с разным утеплителем
Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.
Строительство дома из SIP панелей своими руками
Итак, если вы решились построить себе дом, то первое, о чём необходимо будет позаботиться – это разработка проекта. Для этого необходимо обратиться в строительную организацию, имеющую лицензию на выполнение соответствующих видов работ.
Получив «на руки» проект, необходимо приобрести сэндвич-панели. Возможны два варианта:
- купить стандартные панели и самостоятельно выполнить подрезку согласно проекту. Более дешёвый вариант, однако, более медленный и трудоёмкий.
- изготовление панелей на заказ – дорогостоящий вариант, но максимально быстрый.
Фундамент
Как уже было отмечено выше, сэндвич-панели имеют малый вес, поэтому нет необходимости создавать сложный тяжёлый фундамент под строительство дома из них. Вам вполне подойдет вариант мелко заглублённого ленточного, ленточно-столбчатого или свайно-раструбного фундамента.
Например, для изготовления мелкозаглублённого ленточного фундамента необходимо выполнить следующие виды работ:
- Расчистить и разметить участок. Провести выемку грунту из расчёта, что траншея для фундамента должна иметь глубину порядка 50-60см и ширину 40см.
- Выполнить уплотнение грунта, далее провести засыпку 10-сантиметрового слоя песка с утрамбовкой, после чего – засыпку щебневого слоя толщиной 10см, который также необходимо утрамбовать.
- Установить деревянную опалубку, рекомендуемая высота над уровнем земли 50см.
- Создать каркас из арматуры.
- Залить фундамент бетоном. Бетон можно приготовить самостоятельно, но при заливке фундамента лучше воспользоваться услугами специализированных организаций.
Далее необходимо дать возможность фундаменту просохнуть и можно приступать к выполнению дальнейших работ не ранее, чем через 28 дней. В процессе сушки фундамента его требуется защитить от растрескивания, для чего необходимо накрыть и регулярно увлажнять, чтобы избежать быстрого испарения воды.
Укладка обвязочного бруса
Для создания надёжного каркаса будущего дома достаточно использовать брус сечением 250х150мм. Перед его применением в строительстве обязательно необходимо выполнить его обработку антисептическими, противопожарными и прочими средствами, согласно прилагаемым к ним инструкциям.
Первая рама (обвязка) из бруса надёжно крепится к фундаменту с помощью анкеров, после чего на нее монтируют остальную часть каркаса.
Обустройство пола и перекрытий
Полы в таком доме можно сконструировать из лагов с прокладкой между ними утеплителя и обшивкой половой доской. Также технология позволяет выполнить их с помощью сэндвич-панелей.
Они скрепляются между собой балками-шипами, и образующиеся между ними пустоты заполняются монтажной пеной. В качестве балок чаще всего используется предварительно обработанный брус размером 150х50мм или 200х50мм, размер которого выбирается в зависимости от размера используемых панелей.
Возведение стен
После того, как пол готов, приступают к возведению стен. Для этого на пол укладываем специальный брус, который называется направляющим. Его следует зафиксировать в строго горизонтальном положении, после чего закрепить саморезами к полу.
Установленная стеновая панель закрепляется саморезами к направляющему брусу. Соседние панели соединяются между собой с помощью соединительного бруса. Все стыки панелей и бруса обязательно запениваются монтажной пеной.
Обустройство крыши
Изготовление крыши для домов из сэндвич-панелей можно выполнить как классическим способом, с использованием мауэрлата и стропильной системы, так и с помощью самих сэндвич-панелей.
В первом случае монтируется стропильная система, на которой устанавливается обрешётка, укладывается гидроизоляционный и кровельный материалы. В случае выбора «холодного» чердака, утеплитель не применяется. Если же вы планируете использовать чердачное помещение для проживания, тогда между стропилами необходимо будет уложить слой утеплителя и изнутри закрыть его пароизоляционной плёнкой.
Если вы решите делать крышу из сэндвич-панелей, тогда её монтаж начинается с формирования внешнего каркаса стропильной системы. Далее монтаж панелей ведёте вдоль конька, соединяя панели со стропилами так же, как это делали при возведении стен.
Характеристики и особенности сэндвич-панелей
Типоразмеры
Железобетонные элементы, используемые для строительства стен, могут быть представлены в различных типоразмерах. Стоит отметить, что технические характеристики и другие показатели определяются ГОСТом, а также СНиПами муниципальных и отраслевых норм.
Необходимые типоразмеры железобетонных плит для цоколя определяются еще на стадии проектирования загородного дома, поэтому при выборе и приобретении изделий не должно возникать никаких вопросов по поводу габаритов изделий.
Цокольные панели могут выпускаться на железобетонном или стальном каркасе. Их используют для строительства отапливаемых и неотапливаемых зданий. Как правило, модели, которые предназначены для частного строительства, имеют строго определенные габариты. Панели для использования в промышленной сфере имеют длину от 6 до 12 метров. На рынке представлено большое количество типоразмеров, поэтому изделия можно подобрать под любые задачи.

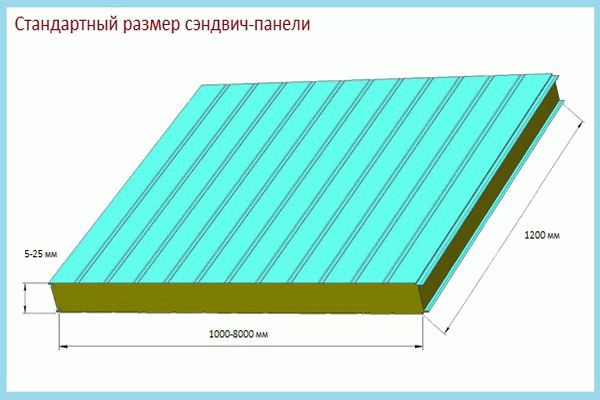

Размеры и цены сэндвич-панелей
Помимо самих качественных характеристик, преимущества плит заключаются в их размерных параметрах.
Стандартные размеры выделяются следующие:
- 300 см на 115 см на 32 мм;
- 300 см на 115 см на 24 мм;
- 300 см на 115 см на 10 мм.
В зависимости от области применения панелей, на какие стены они будут крепиться, зависят их размеры. Например, при создании внутренних перегородок, внешних стен стройматериал в длину может быть от 150 см, ширину – от 100 см.
Чем больше толщина, тем шире слой утеплителя, то есть, более качественная теплоизоляция.
Внимание! Самые большие сэндвич-панели – кровельные: 1600 см на 120 см на 30 мм.
Вес строительных плит является важным конкурентным преимуществом, его значение зависит от вида утеплителя, где самым легким является пенопласт (пенополистирол): 1 м панели толщиной 80 мм весит 20 кг, толщиной 150 мм – 25 кг.
При выборе плит большое значение имеет способ крепления стыков – для большей надежности и герметизации.
По цветам плиты представлены на любой вкус и выбор: существуют порядка 300 вариаций и оттенков. Это дает возможность для дизайна и создания более яркого внешнего вида своего дома: разноцветное или мозаичное оформление.
Стоимость этих панелей зависит от различных факторов:
- региона производства, фирмы-производителя;
- технических, качественных характеристик;
- области применения.
Чем больше слоев у плиты, тем будет выше цена. Также влияет на стоимость наличие специального защитного покрытия, которое позволяет сделать панели на стены долговечнее. Высокое значение имеет выбор утеплителя, потому что от этого зависят показатели водостойкости, тепло- и звукоизоляции. Например, самые дешевые стеновые утеплители из пенопласта, самые дорогие из полиуретана. Плита с деревянным внешним слоем дешевле металлического покрытия. Кровельные плиты стоят дороже из-за своих габаритов.
Примерный диапазон цен на стеновые и кровельные панели распространенного размера 250 см на 120 см с утеплением из пенополиуретана в зависимости от толщины приведены в таблице. Стоимость приведена в расчете на квадратной метр
Толщина, мм | Стеновые панели, цена, руб. | Кровельные панели, цена, руб. |
60 | 1000-1600 | 1100-1800 |
80 | 1200-1800 | 1200-2000 |
100 | 1500-2000 | 1500-2200 |
120 | 1800-2300 | 2000-2500 |
150 | 2200-2800 | 2400-3000 |
180 | 2600-3000 | 2800-3500 |
При отделке стен своего дома сэндвич-панелями потребуются дополнительные материалы для качественной облицовки откосов, фасада, ендов, других углов, расходные материалы (саморезы, стойки, каркасы и т.д). Стоимость этой продукции может достигать 25% от цены за сами сэндвич панели.
Потому в продаже распространены готовые домокомплекты из этих строительных плит, которые могут значительно снизить затраты на расходные материалы. Они определяются нормативами СНиП, позволяют создать проект дома, подобрать нужное количество материала для стен, крепления для правильной герметизации и монтажа на откосы. В этом случае приобретается сразу большее количество плит. Первоначально за это потребуется отдать большую сумму, но в итоге смета по работе окажется на порядок ниже.
Выбор качественного домокомплекта сэндвич-панелей позволяет снизить отходы, точно состыковать все плиты и качественно теплоизолировать стены, откосы и кровлю дома, создать перекрытия и внутренние перегородки. Говоря о цене, стоимость домокомплекта без сборки – 4500-6000 руб. за кв. м., с монтажом под ключ – 17000-19000 руб.
Сэндвич-панели позволяют сделать свой дом крепким, теплым и комфортным на долгие годы. Технологии современного дня позволяют отремонтировать свой дом с выгодным соотношением цены и качества, и этот удивительный стройматериал позволят почувствовать себя дома как в своей крепости!
Что еще почитать по теме?

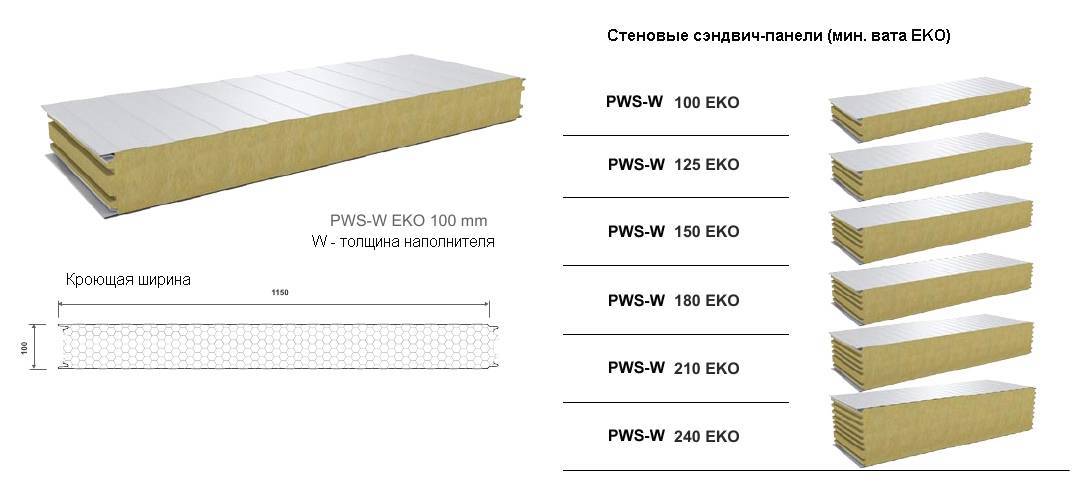

Вес и размеры стеновых сэндвич-панелей
При проектировании и монтаже конструкций необходимо знать массу и размеры сэндвич панелей. В зависимости от используемых материалов и конструктивных особенностей, эти параметры могут существенно различаться.
Размеры и вес ССП с наполнителем из минеральной ваты и облицовкой из стали толщиной от 0,5 до 0,7 мм:
Толщина, мм | Ширина, мм | Длина, мм | Масса ССП, при толщине облицовки, кг/м2 | ||
0,5 | 0,6 | 0,7 | |||
50 | 1206 | 1800 – 13000 | 10,4 | 12 | 13,7 |
80 | 11,1 | 12,8 | 14,4 | ||
100 | 11,6 | 13,3 | 14,9 | ||
120 | 12,1 | 13,8 | 15,4 | ||
150 | 12,9 | 14,5 | 16,2 | ||
170 | 13,3 | 15 | 16,7 | ||
200 | 14,1 | 15,8 | 17,4 |
Размеры и вес ССП с наполнителем из пенополистирола и облицовкой из стали толщиной от 0,5 до 0,7 мм:
Толщина, мм | Ширина, мм | Длина, мм | Масса ССП, при толщине облицовки, кг/м2 | ||
0,5 | 0,6 | 0,7 | |||
50 | 1206 | 1800 – 13000 | 14,6 | 16,3 | 18 |
80 | 17,9 | 19,6 | 21,2 | ||
100 | 20,1 | 21,8 | 23,4 | ||
120 | 22,3 | 24 | 25,6 | ||
150 | 25,6 | 27,3 | 29 | ||
170 | 27,8 | 29,5 | 31,1 | ||
200 | 31,1 | 32,8 | 34,4 |
