Лучшие электрические паяльники для использования в домашних условиях — рейтинг моделей

⑩ NovelLife TS100 мини

Рейтинг: 4.9 Цена: 3873.84 руб. Перейти в магазин NovelLife TS100 мини – компактный программируемый паяльник, который посредством USB-порта можно подключать к компьютеру, получая доступ к конфигурационному файлу и программировать его в зависимости от потребностей. При покупке можно выбирать необходимый тип жала из комплекта.

Есть небольшой экран для вывода температуры жала, две кнопки позволяют установить ее на нужном уровне – от 100 до 400 градусов.

Достоинства:

• наличие двойного температурного датчика, который обеспечивает быстрый нагрев жала;
• качественный OLED-экран, с которого легко снимать показания;
• встроенный процессор STM32 программируется в зависимости от потребностей;
• поддержка функции ждущего режима с экономным нагревом;
• автоматическое отключение;
• питание обеспечивается любым блоком с напряжением 12-24 В.

Купить на AliExpress.com

Сколько стоит паяльник для микросхем в магазинах и интернете

Подобный вид инструмента достаточно тяжело найти в продаже. Чаще продаются жала для обычных паяльников, которыми можно паять и микросхемы. Но если вы хотите приобрести именно отдельный прибор под эти задачи, то поищете получше и вы увидите что в продаже они всё же есть. Стоимость подобных устройств начинается от 300 рублей, для совсем простых устройств для домашнего и нечастого использования, и может достигать порядка 6-8 тысяч рублей для оборудования, рассчитанного на профессиональное использование.

Будет интересно Что такое цифровой амперметр и чем он лучше обычного

Выбирать готовый паяльник для микросхем или сделать его самостоятельно, каждый решает сам. Иногда достаточно в имеющемся паяльнике сменить жало на более тонкое или более удобной формы. Любая работа требует своего инструмента, так и работа по демонтажу или установке микросхем требует специального паяльника, который в умелых руках обеспечит и качественный контакт микросхемы с дорожками платы, и чистоту, и красоту и, главное – нормальную работоспособность установленного прибора.

Лучшие модели

По большей части рейтинг предназначен для ориентирования в зависимости от Ваших целей и желаний, в нём приведены примеры популярных и известных моделей из разных ценовых сегментов: от дешёвых электропаяльников до дорогих профессиональных многофункциональных паяльных станций.

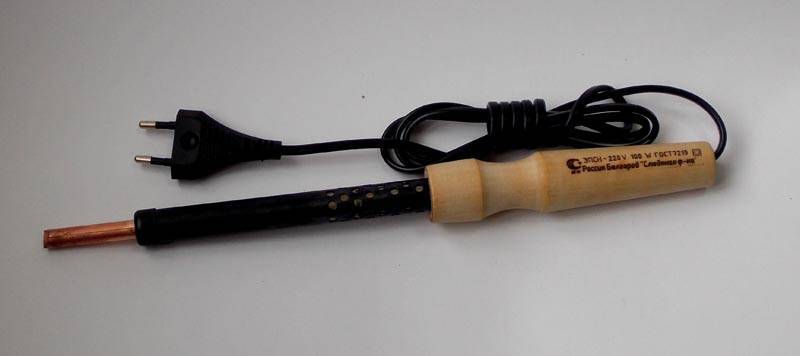

ЭПСН

Идеальный выбор, если нужно дёшево, сердито и «шоб паяло и не убивалось». Один из самых доступных, но при этом не разборный.

Аналогичный подойдёт тем, кто уже наигрался (или намучился) с ЭПСН, и теперь хочет сменное жало.

Зубр ПРОФЕССИОНАЛ 55410_z01

Неплохой доступный автономный паяльник, если не пугает возможная необходимость держать кнопку. Естественно, многого не ждите.

Подобные стоят в районе 500 рублей и неплохо подходят тем, кто хочет керамику.

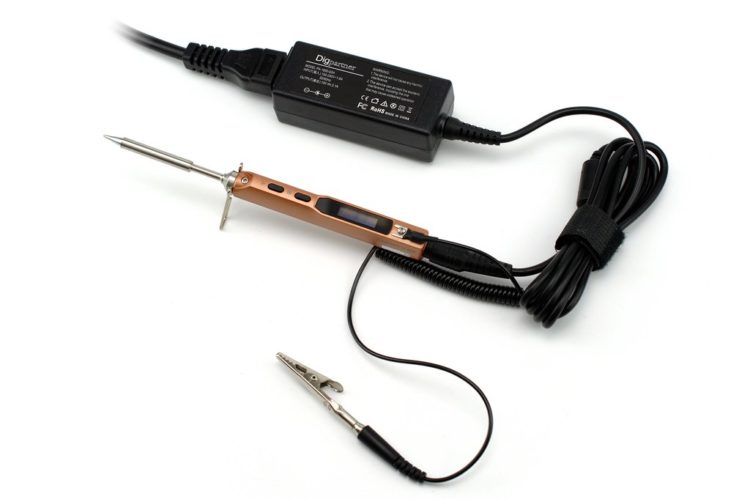

Miniware TS100

Паяльник, способный заменить начинающему радиолюбителю паяльную станцию. В нём присутствует регулировка температуры (высвечивается на небольшом OLED-экране в рукоятке). Из недостатков отметим нестабильное качество приборов.

LUKEY 702

При цене около 5000 р. обладает и паяльником, и феном. Не самая надёжная вещь, что отчасти компенсируется её доступностью.

Ещё одна популярная дешёвая паяльная станция с феном (в районе 6000 рублей).

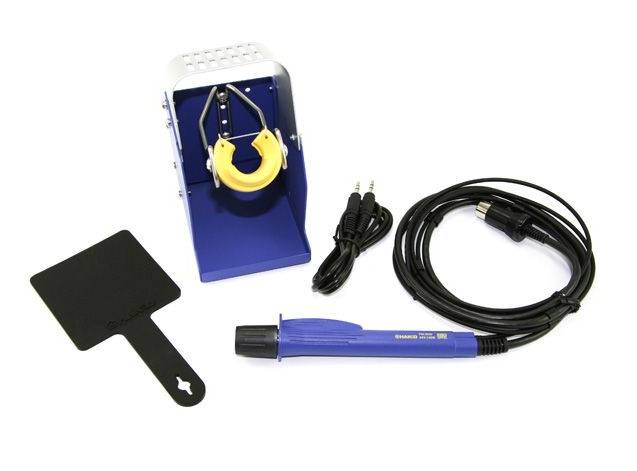

Hakko FM-203

Японская паяльная станция с ценой около 43 тыс. р. Продукция фирмы славится высоким качеством, а конкретно для этой модели можно докупить оловоотсос, термопинцет и прочие инструменты (в комплекте только стержневой паяльник). Есть функция спящего режима (достаточно поставить паяльник в подставку для отключения нагрева).

Prostormer PTHT2183

Хороший инструмент видно сразу и о нем не стыдно написать и посоветовать для приобретения. Prostomer является именно таким и вызывает уважение, поэтому мы хотим показать еще один интересный набор, но попроще. Такой комплект отлично подойдет для домашнего бытового использования и не только. Нам приглянулся удобный пластиковый ящичек, где есть сам стержневой паяльник с регулировкой температуры на ручке (200-480 градусов Цельсия), набор из пяти наконечников разной конфигурации, насос для припоя, подставка, пинцет, кусачки и оловянная проволока.

Смотря на данную модель возникает одно желание — быстрей приобрести и наконец-то дождаться доставки в Россию или близлежащую страну. И это без преувеличения, Prostormer PTHT2183 — еще один из лучших паяльников с Алиэкспресс, обладающий высоким качеством сборки и соответственно надежностью работы. Это еще одна наша рекомендация — достойный продукт, который действительно не стыдно посоветовать.

Паяльник для пайки пластиковых труб

При выборе подобного инструмента следует обратить внимание на то, какой комплектацией он оснащен и предусмотрены ли у него разнообразные насадки. В качестве материала для этих приспособлений может быть использован металлизированный или обычный тефлон. Однако более предпочтительно использование металлизированного

Однако более предпочтительно использование металлизированного.

Подбор необходимых мощностей:

1. Значение мощности профессионального аппарата находится в пределах от 1-2 кВт.  Для работы в домашних условиях (в случае ремонта или при выполнении работ по благоустройству) использование такого инструмента излишне.
2. Для не слишком масштабных работ стоит использовать аппараты с мощностью 680 Вт. Они хорошо подойдут при ремонте и монтаже труб, диаметр которых составляет 16-65 мм.
3. Для спайки пластиковых труб, диаметром 65-90 мм, следует использовать паяльники с показателями мощности 850 Вт.
4. При диаметре более 100 мм, мастерам необходимы модели от 1 кВт.

Совместно с паяльным инструментом следует позаботиться о приобретении: подставки, напильника, кусачек, пинцета, скальпеля (канцелярского ножа), шила разного размера.

Выбирая подставку для любого вида инструмента следует подходить максимально ответственно, чтобы предотвратить травмы и обеспечить пожарную безопасность.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Модель

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

1. Для домашней пайки электроприборов.
2. Для работы (ремонта электроники).
3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций

Немецкая и китайский

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

Китайская модель

Паяльные станции

• Quick 202В УЫВ – для непрофессионалов.
• Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

Модели

На данный момент самые бюджетные паяльные станции производит , которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Качественная паяльная станция

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Как правильно выбрать паяльник

Мощность

Этот показатель зависит от вида работы. Мощность до 25 ватт подходит для пайки мелких электронных деталей, мощность в 40 ватт – для работы с толстыми проводами. Более высокая мощность, от 100 ватт и выше, подойдет для пайки крупных деталей. Достоинствами паяльников с большой мощностью является их надежность и широкий спектр функций, но их недостаток в том, что такие приборы не используются в быту.

Мощность домашнего паяльника должна быть от 25 до 40 ватт. Меньший показатель мощности приведет к тому, что пайка займет много времени, а качество результата будет сомнительным. Чрезмерная мощность сделает невозможной пайку деталей, которые могут просто сгореть.

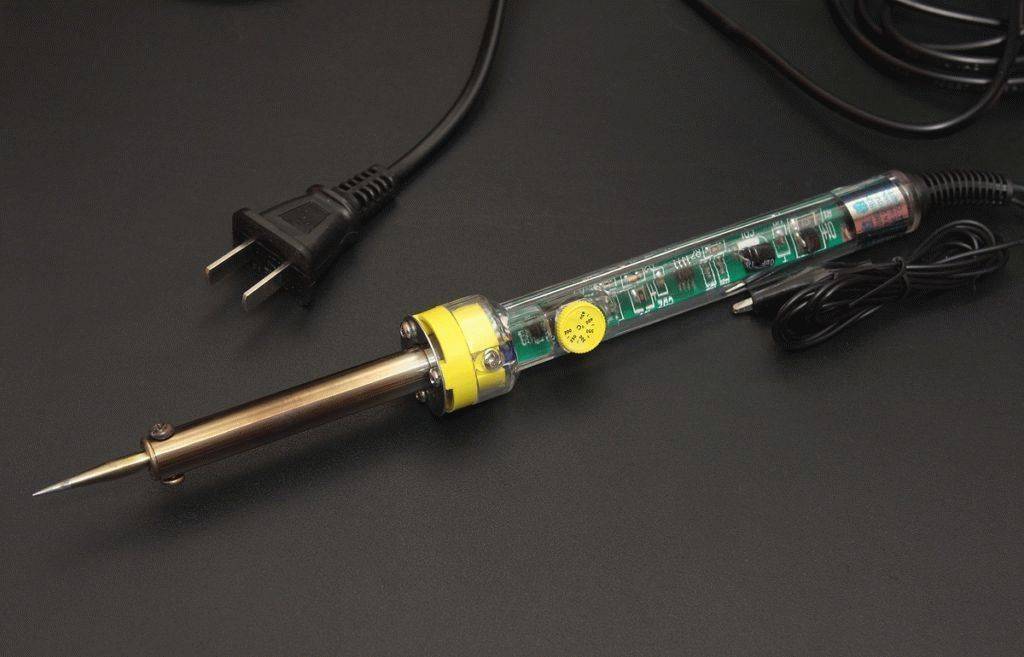

Термостабилизация

Паяльники с термостабилизацией значительно ускоряют процесс пайки, улучшают ее качество, а работать становится намного удобнее, так как предоставляют возможность не только точно выставить нужную для работы температуры, но и поддерживать ее. Это удобно как для новичков, так и для профессионалов. Регулятор температуры бывает как в отдельном корпусе, так и встроенным в конструкцию паяльника.

Достоинства:

• автоматическое поддержание нужной температуры;
• исключена опасность перегрева;
• одним паяльником можно производить работы, требующие разной степени нагрева;
• нет необходимости зачищать жало паяльника от окалины.

Недостатки:

• оригинальное жало не универсальное;
• часто встречаются подделки;
• долго нагревается.

Лучшие профессиональные паяльные фены

Hakko FM-2029

Особенностью данной модели от компании «Hakko» является тонкая рукоятка. С ее помощью можно проводить пайку или демонтаж элементов в труднодоступных местах. Так же для удобства при эксплуатации производитель установил кнопку включения на рукоятке паяльника, так контролировать подачу горячего воздуха при работе гораздо удобнее.

«Hakko FM-2029» работает в температурном режиме от 100 до 550 градусов. Данная модель имеет композитный нагревательный элемент. Кроме этого в комплекте с прибором можно найти подставку для паяльника, прихватку, что бы менять наконечники и кабель для подключения подставки.

Мощность «Hakko FM-2029» равна 140 Вт. Длина прибора с наконечником составляет 23,2 см, а вес без кабеля равен 50 грамм. Длина кабеля равна 1,2 м.

Средняя стоимость составляет 14000 рублей.

Hakko FM-2029 Достоинства:

• Компактный размер;
• Удобно работать в труднодоступных местах;
• Малый вес;
• Высокая температура нагрева;
• Японский производитель.

Недостатки:

Высокая стоимость.

Lukey-868

При помощи данной паяльной станции можно паять и демонтировать различные компоненты, сжимать гибкие трубки, делать пластическую пайку, а так же сушить и нагревать детали. Благодаря своему дизайну и компактным размерам паяльник не займет много места на столе и будет удобен при транспортировке.

Имеется система датчиков, а так же микрокомпьютер, которые позволяют контролировать температуру нагрева. Так же здесь есть светодиоды, которые управляются сенсорным и круговым переключателем. Производитель установил кроме этого антистатическую функцию, благодаря этому можно не переживать за плату в случае электрического разряда.

Так же стоит отметить систему охлаждения. После того, как прибор будет отключен сохранится обдув воздуха, это положительно влияет на срок эксплуатации нагревательного элемента, а так же ручки. При этом прибор автоматически отключится, когда температура воздуха достигнет 50 градусов. «Lukey-868» имеет круговую крыльчатку, это дает возможность создавать большой поток воздуха и при этом устройство не создает много шума.

Мощность «Lukey-868» равна 750 Вт. Устройство работает в температурном диапазоне от 100 до 480 градусов. Размер «Lukey-868» составляет 16*19*11,6 см, а вес – 1,5 кг.

Средняя стоимость составляет 8000 рублей.

Lukey-868 Достоинства:

• Усовершенствованный нагревательный элемент;
• Имеется защита от электрического разряда;
• Система охлаждения;
• Высокая мощность;
• Возможность настройки температуры с точностью до 1 градуса.

Недостатки:

Существенных недостатков не имеет.

Rexant 12-0144

Такая паяльная станция представляет собой универсальный прибор который предназначен для пайки и демонтажа элементов электроники. Конструкция данной модели имеет ЖК-дисплей, который позволяет контролировать рабочие параметры прибора. Подача горячего воздуха может достигать объема до 22 литров в минуту, при этом температурный диапазон может варьироваться от 160 до 480 градусов. После выключения «Rexant 12-0144» срабатывает система охлаждения, благодаря этому появляется возможность продлить срок эксплуатации нагревательного элемента.

Мощность «Rexant 12-0144» равна 320 Вт. Вес паяльника составляет 3,75 кг.

Средняя стоимость составляет 8000 рублей.

Rexant 12-0144 Достоинства:

• Имеет много насадок;
• Быстрый нагрев;
• Система охлаждения;
• Российский производитель.

Недостатки:

Небольшая мощность.

Зачем сушить чипы

Чипами называют микросхемы, заключенные в BGA-корпусах. Название, видимо, пошло еще от аббревиатуры, означавшей «Числовой Интегральный Процессор». По опыту использования у профессионалов существует устойчивое мнение, что при хранении, транспортировке, пересылке, чипы впитывают в себя влагу и во время пайки она, увеличиваясь в объеме, разрушает деталь.

Действие влаги на чип можно увидеть, если нагреть последний. На поверхности его будут образовываться вздутия и пузыри еще задолго до того, как температура поднимется до значения, достаточного для расплавления припоя. Можно только представить, что же происходит внутри детали.

Чтобы избежать нежелательных последствий наличия влаги в корпусе чипа, при монтаже плат осуществляется сушка чипов перед пайкой. Эта процедура помогает удалить влагу из корпуса.

Лучшие паяльники с клиновой формой жала

Такие устройства считаются универсальными, поэтому пользуются повышенным спросом у потребителей. Ими можно работать со сложными платами, миниатюрными микросхемами, а также с деталями, имеющими увеличенную площадь.

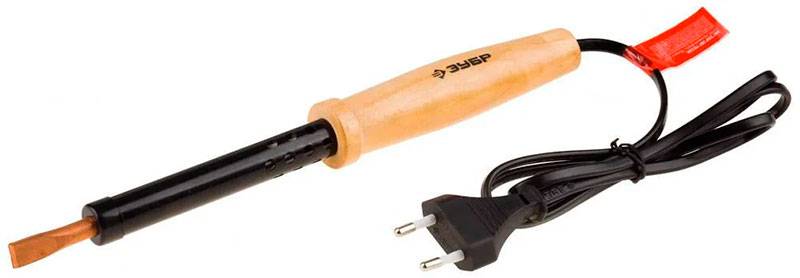

Зубр МАСТЕР 55405-100_z01

Классический вариант паяльного инструмента с жалом клиновидной формы. Мощность 100 Вт позволяет выполнять любые работы по ремонту электросхем. Вставленный в середину жала медный сердечник увеличивает срок службы изделия.

Плюсы паяльника:

1. Наличие деревянной ручки удобной формы, которая не перегревается даже при интенсивной работе.
2. Быстрый нагрев жала.
3. Высокая температура нагрева – 460°C.
4. Компактные размеры изделия.

Минусы паяльника:

1. Заявленная мощность не соответствует действительности – около 74 Вт.
2. Небольшая длина жала доставляет неудобство в работе.
3. В начале работы обгорает чёрная краска на металлическом корпусе паяльника, издаёт неприятный запах.

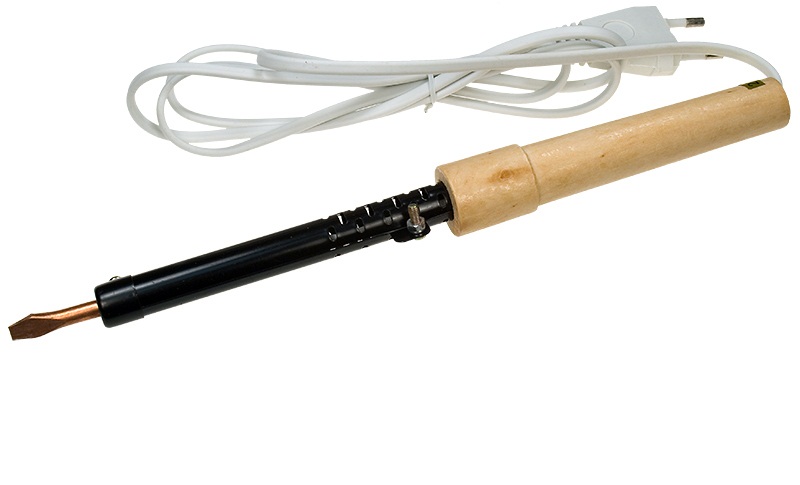

Rexant 12-0291-1

Этим электроинструментом можно проводить различные операции: монтаж и демонтаж электронных плат, ремонт проводки в автомобиле, устранять дефекты в электросхемах бытовых приборов. Этому способствует клиновидное жало паяльника, высокая температура нагрева (540°C), качественный спиральный элемент нагрева.

Плюсы паяльника:

1. Быстрое время разогрева – 8 мин.
2. Миниатюрные габариты: 290х70х25 мм.
3. Небольшой вес: 110 г.
4. Возможность смены жала.
5. Мягкий удобный для работы сетевой шнур.

Минусы паяльника:

1. Грубо выполненная форма жала.
2. Тонкий провод питания.
3. При нагреве сползает краска клочьями.

TOPEX 44E030

Мощный электроинструмент (150 Вт) польской компании предназначен для ремонтных работ с металлическими деталями, например, спайки листовой стали. С помощью TOPEX 44E030 также производят маркировку различных материалов, нарезку виниловых изделий. Качество изделия подтверждают различные сертификаты соответствия международным стандартам разных стран. Назовём габариты изделия: 440х120х40 мм, вес: 620 г.

Плюсы паяльника:

1. Быстрое время разогрева: 3 мин.
2. Качественный материал жала – красная никелированная медь.
3. Универсальность использования.
4. Возможность замены жала.
5. Высока рабочая температура: 410°C.
6. Симпатичный дизайн.
7. Равномерный нагрев поверхности.

Минусы паяльника:

1. Пользователи высказывают неудовольствие короткой длиной шнура паяльника.
2. Повышенная стоимость товара.

Флюсы: основа для пайки в радиоэлектронике

Как правило, в арсенале у радиолюбителя имеется много различных химических веществ, что позволяет создать максимально качественный и надежный припой. Флюсы – это специальная химия, предназначенная для радиомонтажа. Она позволяет удалять оксидные пленки и дает припою равномерно растекаться. Флюсы разделяются на несколько типов: нейтральные, активные и антикоррозийные.

Нейтральные флюсы

Нейтральные – самые ходовые, простые и безопасные флюсы. Они не содержат кислот и других агрессивных элементов, вызывающих коррозию металлов, и, в основном, не требуют смывки. Канифоль – самый дешевый тип флюса – обязана быть у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание. Можно сказать, что это универсальный тип флюса.

ЛТИ 120 – жидкий флюс, относится к нейтральным. В нем нет кислот, а значит он не будет разъедать металл. Основой его состава является канифоль, растворенная в спирте. ЛТИ-120 прост в использовании: необходимо всего лишь нанести слой флюса на пропаиваемую поверхность, а потом припаять нужный элемент к плате.

В продаже также можно найти гелевые флюсы, в основе которых есть канифоль. Они очень удобны для пайки, когда нужно нанести только небольшую часть флюса в определенную зону. Обычно нейтральным флюсам не нужна смывка, тем не менее многие радиолюбители предпочитают смывать любой флюс после использования.

Активные флюсы

Активные (их еще называют кислотные) флюсы имеют в составе соляную, фосфорную или лимонную кислоту. После их применения обязательно требуется промывка детали, так как остатки флюсов будут вызывать коррозию и разъедать пайку. Такими флюсами удаляют в основном агрессивные вещества с паяемых деталей.

Самый ходовой флюс такого типа – паяльная кислота. Ею можно паять, например, никелевые сплавы. Ф38Н применяется для пайки стойкой коррозионной стали, различных медных сплавов, бронзы, нихрома и латуни. Остатки Ф38Н легко могут смываться водой.

Другие виды

Также существуют флюсы антикоррозийные, состоящие из фосфорной кислоты. Они не вызывают коррозию черных металлов, а значит нет необходимости удалять остатки флюса после пайки. Для цветных металлов желательна промывка теплой воде. Помимо воды флюсы можно смывать ацетоном, нефразом, этиловым или изопропиловым спиртами. Все эти средства подходят для очистки печатных плат.

Еще есть паяльные пасты, представляющие собой смесь флюса с припоем. Бывает, такую пасту изготавливают самостоятельно. Нужно всего лишь при помощи напильника сделать стружку из припоя и смешать ее с жидкими флюсами. Такую пасту можно наносить на деталь с последующим прогревом паяльника. Ее можно применить при пропайке навесного монтажа или использовать ее в труднодоступном месте на плате.

Таблица припоев для паяльников на микросхемы.

Топ моделей до 10 000 рублей

ProsKit 1PK-GS003N

Качественный комплект, который отличается надежностью и эффективностью. Благодаря газовому паяльнику, человек сможет без проблем починить любое техническое устройство. Диаметр сопла составляет всего 1 мм, максимальная температура жала – 400 градусов. Объем заправки – 8 мл, но несмотря на это он способен проработать на протяжении 80 минут.

Средняя цена – 5 500 рублей.

ProsKit 1PK-GS003N

Достоинства:

• Качественная сборка;
• Срок службы;
• Хорошая пайка;
• Продолжительное время работы.

Недостатки:

Goot GP-501

Компактный паяльник, который пользуется популярностью в профессиональной сфере. Время работы составляет от 60 минут, при этом остановка для дозаправки не требуется. Максимальная температура жала – 580 градусов, но ее можно регулировать при помощи соответствующего элемента. Для лучшего хранения присутствует колпачок.

Средняя стоимость – 8 200 рублей.

Goot GP-501

Достоинства:

• Небольшие размеры;
• Сменное жало;
• Температура;
• Эффективность;
• Простое использование.

Недостатки:

Weller Pyropen Junior

Надежный прибор, который находит активный спрос в профессиональной среде, а также может стать хорошим подарком. Размеры устройства небольшие, что позволит перемещать его в кармане. Также присутствует защитный колпачок и блокировка случайного нажатия.

Рабочий диапазон температур – 400-500 градусов для пайки. Время автономной работы – час, при вместительности 6 мл. Этого значения более чем достаточно для проведения быстрого ремонта вне мастерской.

Средняя цена – 7 130 рублей.

Weller Pyropen Junior

Достоинства:

• Небольшие размеры;
• По внешнему виду напоминает ручку;
• Красивое исполнение;
• Производительность;
• Продолжительная автономия;
• Оптимальная цена;
• Качественная сборка.

Недостатки:

FAQ

Можно ли паяльником паять свинец?Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?Для этой цели можно использовать подставку с контактом, который размыкает перемычку. При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Как избавиться от статики

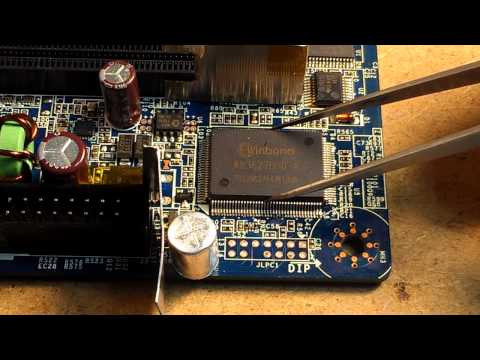

При пайке микросхем или SMD компонентов схем необходимо избавляться от статического электричества. Таким разрядом они запросто пробиваются. Потому при работе часто на стол кладут металлическую заземленную пластину, применяют инструмент с антистатическим покрытием. Металл на столе не всех радует, заменить его можно антистатическим ковриком или покрытием. Они есть в магазинах, торгующих электронными деталями.

Со статическим электричеством надо быть осторожнее

Паяльники, кстати, тоже бывают с антистатическим корпусом. Это неплохо, но модели недешевые. Проблему можно решить и по-другому — уровняв потенциал. Для этого все действующие элементы надо соединить между собой медным проводником. «Все элементы» — это и вы, и паяльник, и плата. Все надо соединить одним проводом — обмотать. Проводник берем с хорошим запасом длины, чтобы не сковывал движения. А еще перед началом работы с электроникой снимаем шерстяные и синтетические вещи и руками прикасаемся к металлу. Можно — к заземленным элементам, но необязательно.

Правила сушки

Сушку чипов необходимо производить, соблюдая температурный режим и продолжительность. Новые чипы, которые были приобретены в магазине, со склада, присланы по почте, рекомендуется сушить не менее 24 часов при температуре 125 °C. Для этого можно использовать специальные сушильные печи. Можно высушить чип, расположив его на термостоле. Температуру сушки необходимо контролировать, чтобы не допустить перегрева и выхода детали из строя.

Если чипы были высушены и хранились до монтажа в обычных комнатных условиях, достаточно просушить их в течение 8-10 часов.

Учитывая стоимость деталей, очевидно, лучше провести сушку, чтобы с уверенностью приступать к монтажу, чем пытаться паять непросушенный чип. Неприятности могут обернуться не только денежными тратами, а еще и потерянным временем.

Разновидности паяльников импульсного типа

В настоящее время на полках магазинов представлены подобные приборы нескольких видов. От особенностей модели чаще всего зависят способы использования инструмента и его характерные особенности. Среди основных отличий стоит отметить варианты подачи тепла, разновидности потребления электроэнергии, методы соединения деталей и т.д. Чаще всего в продаже встречаются следующие виды импульсных паяльников:

• с жалом из меди;
• с жалом из керамики;
• оборудованные приспособлением, регулирующим мощность, и без него.

Кроме того, существуют модели, отличающиеся по потреблению мощности, размеру, стилю и диаметру жала, имеющемуся дополнительному функционалу и т.д.

Достоинства этого прибора заключаются в:

• Эргономичности конструкции – инструмент весит не очень много и, несмотря на компактность, остается функциональным.
• Высокочастотных преобразователях напряжения и других современных материалах, входящих в состав устройства, благодаря которым его можно использовать при выполнении разных работ.
• Контроллеров, регулирующих мощность, благодаря чему можно соединять мелкие элементы и немного крупнее, подобрав соответствующие габариты.
• Форсированном разогреве, которым оборудованы современные модели, что способствует экономии времени при эксплуатации прибора.

Несмотря на многочисленные плюсы, импульсные паяльники обладают некоторыми недостатками, а именно:

• стоят достаточно дорого из-за сложного строения;
• ремонтировать такой инструмент довольно трудно;
• паять чувствительные микросхемы очень сложно из-за существующего риска повреждения, если в жале скапливается высокочастотное напряжение.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

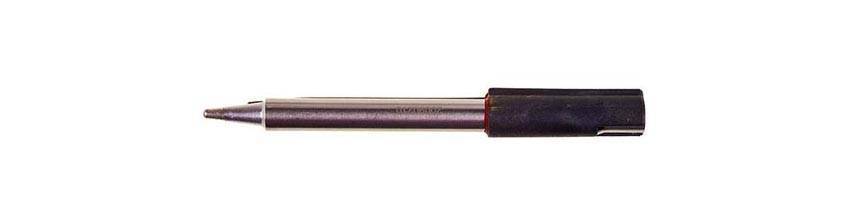

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы. Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру. Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

⑦ Urijk MT-100

Рейтинг: 4.9 Цена: от 321.79 руб. до338.20 руб. Перейти в магазин Urijk МТ-100 – небольшая горелка-паяльник, компактные размеры которой позволяют поместить устройство даже в карман. Максимальная температура пламени – до 1300 градусов, температура горения – 450, работает от обычного газа – бутана. На одной заправке может проработать до 60 минут, заправляется как обычная зажигалка.

Пьезоэлектрический элемент отсутствует, так что для розжига используется обычная зажигалка или спички. Подходит для сварки и пайки плат электроники, ювелирных изделий и тому подобного.

Достоинства:

• компактные размеры;
• большое время работы на одной заправке;
• удобство использования;
• высокая температура пламени;
• портативность – не нужна розетка.

Недостатки:

нет контроллера остатка газа, так что за этим нужно следить визуально.

Купить на AliExpress.com

⑥ CXG 936d

Рейтинг: 4.9 Цена: от 1115.07 руб. до2756.81 руб. Перейти в магазин CXG 936d – паяльник с системой стабилизации температуры и ее регулировкой, имеющий возможность калибровки. Отличается высоким качеством исполнения корпуса. Есть встроенный дисплей для отображения текущей температуры нагрева, регулировка выполняется от 80 до 450 градусов с шагом 1 с помощью двух кнопок по краям экрана.

Тип нагревателя – керамический, может работать с жалами маркировки 900M, для нагрева до максимальной температуры требуется до 20 секунд. Имеется качественная ручка, которая не греется и при длительной работе.

Достоинства:

• быстрый нагрев;
• запасные жала в комплекте;
• система термостабилизации, которая удерживает значение нагрева на заданном уровне в процессе работы;
• сохраняется последняя заданная температура;
• совместимость с любыми жалами серии 900М;
• качественный керамический нагреватель;
• наличие цифрового ЖК-дисплея;
• небольшое расстояние от ручки до жала, что позволяет лучше «ощущать» деталь;
• возможность калибровки температуры, не разбирая устройство;
• широкий диапазон температур.

Недостатки:

отсутствие подставки в комплекте.

Купить на AliExpress.com

Электрический паяльник

При выборе паяльника необходимо руководствоваться надежностью, безопасностью и универсальными возможностями устройства. Среди основных типов электрических паяльников выделяют стержневые и импульсные модели инструмента.

Так, импульсный паяльник зачастую используется для паяния микросхем. У таких аппаратов нагрев  происходит достаточно быстро, они обладают удобством при эксплуатации за счет эргономичности конструкции. При этом стоимость таких изделий гораздо выше нежели на другие паяльные инструменты.

Что касается стержневых, то можно отметить их практичность, надежность, универсальность. Модели отвечают всем стандартным требованиям эксплуатации.  Однако временные затраты для их разогрева гораздо больше, нежели у импульсных моделей.

Электрические модели лучше выбирать учитывая их особенности и значение:

• мощности;
• габаритов;
• рабочего напряжения;
• типа используемого нагревательного элемента;
• формы и материала жала;
• дополнительных критериев.

Если паяльники не предназначены под определенную специфическую работу, а выбираются исключительно для домашних нужд, то задачу по выбору инструмента можно решить при помощи двух способов:

1. Покупкой универсального инструмента, у которого имеется средняя мощность.
2. Приобретением двух разных паяльников для разных работ, под мелкие и крупные объекты.

Исходя из целевого предназначения паяльника инструмент различается по следующим признакам мощности:

1. От 3 до 10 Вт — применяется для пайки мелких деталей (микросхем).
2. От 20 до 40 Вт — универсальная мощность. Используется для большинства работ.
3. От 60 до 100 Вт — данная мощность необходима для распайки толстых кабелей и других габаритных элементов.
4. От 100 до 250 Вт — применяется при работе с крупными металлическими предметами.

Характерной особенностью паяльников, которые потребляют большую мощность, является многофункциональность и надежность. Применение их для бытовых работ является нецелесообразным.

Говоря про габариты и форму инструмента, можно отметить, что эти критерии влияют на удобство его эксплуатации. Чем меньшими размерами обладает паяльник, тем более он удобен в работе. При этом, если у него короткая ручка, то расположение руки гораздо ближе к раскаленному железу. Данный недостаток может послужить причиной ожога. В связи с этим нужно выбирать оптимальный варианты, которые позволят выполнять работу качественно и исключить возможность травматизации.

Крепление жала в конструкции паяльника должно быть прочным. Оно должно быть ровным и прямым. Качество пайки и простота использования инструмента в большинстве случаев определяются формой жала.  Оно может быть выполнено в виде лопатки, конуса, иглы и других модификаций. Удобный и практичный паяльник будет в том случае, если у него будет предусмотрен набор жал с различными размерами и формой.

Подходящий материал для изготовления жала — плотная кованная медь. На рынке могут представлены насадки из других материалов, однако они гораздо хуже медных.

Медь придает стойкости жалу, что влияет на его удобство и долговечность

При проведении длительных работ, важно выбирать материал, который устойчив к воздействию высоких температур на протяжении значительного периода времени.  Это позволит исключить частую замену жала и брак выполняемого изделия

Среди необходимых особенностей конструкций паяльника выделяют:

1. Функцию, позволяющую регулировать длину жала.
2. Функцию, позволяющую выполнять замену жала.

Для изготовления ручки паяльника используются различные материалы. Дерево отличается наиболее лучшими теплоизолирующими свойствами. Эбонитовые ручки являются увесистыми и тяжелыми. Пластиковые более легкие, однако они сильно греются при работе.

Корпус некоторых моделей оснащен отверстиями, которые беспрепятственно позволяют выходить горячему воздуху. Кроме того, на изделиях устанавливается фартук, не удлиняющий ручку, а увеличивающий ее поверхность, что влечет за собой более сильное рассеивание тепла и устранение дискомфорта.

Заключение

Электропаяльник — устройство, которое должно быть в каждом доме. Выбирать же паяльник следует, исходя из задач, которые можно им выполнять, а также частоты и длительности его использования. Кроме того, нужно брать в расчёт технические характеристики конкретных моделей.

• Сварочные электроды: классификация, маркировка, популярные марки, правила хранения, рекомендации — какие лучше
• Как пользоваться холодной сваркой: инструкция и советы, разновидности, руководство по использованию
• Инверторные сварочные аппараты: разновидности, рейтинг моделей, их плюсы и минусы, как выбрать оптимальный, советы

Подводя итог

В заключение имеет смысл еще раз вспомнить, что нужно для пайки микросхем, если нет возможности приобрести дорогостоящее оборудование:

• Легкоплавкий припой, кислота или канифоль;
• Тонкая стальная проволока;
• Обычный паяльник с как можно меньшей мощностью;
• Кусок медной проволоки, сечением 3-4 мм.

Вот собственно и все. Согласитесь, для однократного использования покупать паяльную станцию нет никакого смысла, если можно обойтись подручными средствами. Намного удобнее купить паяльник для пайки проводов малой мощности. При этом он всегда пригодится домашнему мастеру в быту.

Лучше приобретать паяльник для дома с деревянной ручкой – она более долговечна

На сегодня это все. Надеемся, что информация, изложенная в статье будет кому-то полезна. А если остались вопросы по теме, то задавайте их в обсуждении. Так же нам будет интересно узнать, какие Вы используете методы при пайке микросхем. А для того, чтобы читателю было проще понять суть пайки при помощи фена, предлагаем к просмотру короткий видеоролик:

Watch this video on YouTube
