Требования к конструкции
Перекрытие представляет собой конструкцию, предназначенную для разделения между собой по высоте смежных помещений. Другими словами, потолочное перекрытие формирует этажи и способствует отделению комнат от подвальных либо чердачных помещений.
Схема устройства потолочного перекрытия.
Конструкция потолка должна отвечать определенным требованиям. Так, в обязательном порядке оно должно быть прочным, ведь на него будет возлагаться нагрузка в виде мебели и людей. Существуют определенные рамки полезной нагрузки: для чердачного перекрытия она не должна превышать 105 кг/кв.м, междуэтажное и цокольное должно выдержать нагрузку до 210 кг/кв.м.
Кроме всего прочего, одним из обязательных качеств перекрытия является жесткость, во время воздействия нагрузок не должно возникать малейших прогибов.
Во время проведения монтажных работ по установке перекрытия своими руками необходимо позаботиться о его звукоизоляции в соответствии с нормами. Повысить уровень шумопоглощения может заделывание всех возможных щелей в местах стыковки материала.
Перекрытия, предназначенные для разделения помещений с разными температурами (подвал и комната, комната и чердак), нуждаются в дополнительном слое теплоизоляции.
Усиление железобетонных и металлических балок
Усиление балок перекрытия может производиться при реконструкции здания, при замене или усилении изношенных конструкций, при капитальном ремонте, при перепланировке или перепрофилировании помещений. Также усиление балок проводится в целях предотвращения аварийной ситуации (в случае повышенного износа, повреждения или деформации балки).
Железобетонные балки перекрытий подвержены комплексному разрушению. Бетон под воздействием сырости и перепадов температур выкрашивается, арматура ржавеет. Металлические балки также подвержены коррозии.
В настоящей статье мы рассмотрим несколько вариантов усиления железобетонных и металлических балок.
Повышению несущей способности железобетонной балки может способствовать увеличение её сечения. Наращивание балки может быть односторонним, когда к телу балки присоединяют нижнюю накладку, двухсторонним, когда балка увеличивается вбок за счёт симметричных накладок, кроме того, балка может быть целиком заключена в трёхстороннюю железобетонную рубашку. Если позволяют условия, балка может быть заключена в четырёхстороннюю железобетонную обойму.
Практикуется также усиление железобетонных балок перекрытия посредством установки внешней листовой арматуры на полимеррастворе. В нижней плоскости балки высверливаются отверстия под анкерные болты, которые прикрепляют к балке стальную полосу. Полоса укладывается на адгезионную обмазку из защитно-конструктивного полимерраствора.
Полимерраствор применяется также при усилении железобетонной балки посредством установки дополнительной арматуры. Вдоль по длине балки фрезой прорезываются два паза, куда помещаются арматурные пруты. Они также закрепляются защитно-конструктивным полимерраствором.
Еще один метод усиления железобетонной балки – усиление с помощью уголков. К существующей арматуре балки при помощи арматурных коротышей привариваются металлические пластины, а к последним – уголки из прокатной стали.
Возможно усиление железобетонной балки перекрытия с помощью установки предварительно-напряжённых шпренгелей из арматурной стали. В зависимости от характеристик балки, шпренгель может удерживаться различным количеством распорок и стяжных хомутов. Распорки могут быть прикреплены к телу балки с помощью натяжных винтов.
Усиление металлических балок, как и укрепление железобетонных балок, также может осуществляться путём увеличения сечения. Для этой цели к балке привариваются накладки. При этом балки должны быть разгружены не менее чем на 60 %, либо следует установить временные дополнительные опоры. Существует два вида усиления металлических балок накладками: прикрепление симметричных боковых накладок или нижней накладки.
Следует помнить, что объём сварки при наращивании балки должен быть минимальным, сварные швы должны располагаться в удобных местах, а потолочная сварка должна быть сведена к минимуму.
Другой способ усиления металлических балок перекрытия – это использование натяжных устройств, которые обеспечивают постоянную величину предварительного напряжения.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление пролетов балок металлическими накладками и прутковыми протезами
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление балок углеволокном
Усиление балок углеволокном — схема
Усиленные балки углеродным волокном
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля
Усиление протезами из швеллера, прокатного профиля
Усиление протезами из швеллера, прокатного профиля — 2
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
Устройство пруткового протеза
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Установка пруткового протеза
Усиление балок шпренгельными затяжками

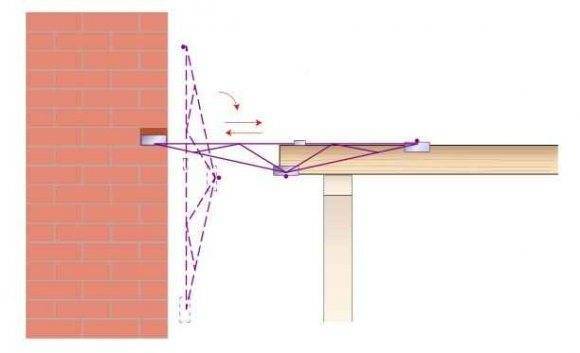

Усиление перекрытий — установка шпренгелей
Тип усиления с изменением условий работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

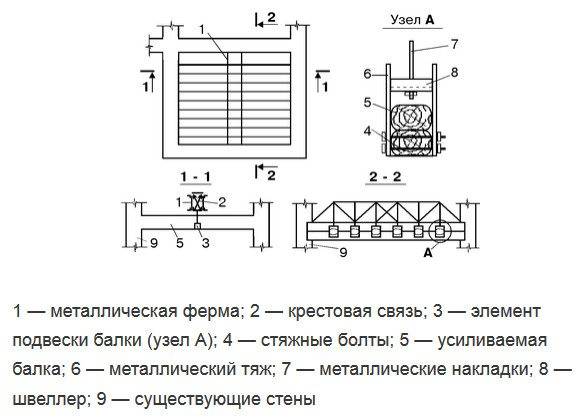

Изменение схемы работы
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

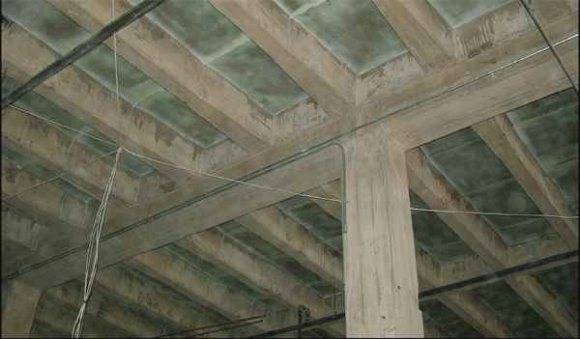

Усиление перекрытий — установка опор
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Усиление перекрытий — установка дополнительных балок
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Ремонт деревянных балок перекрытий своими руками
Восстановление (реставрацию, усиление) балочных перекрытий можно выполнить несколькими способами:
Ремонт перекрытия с применением деревянных накладок.
В качестве накладки используется доска или брус. По высоте они должны быть равными высоте балки, а по ширине – равной половине ширины балки. Поскольку накладки устанавливаются по обе стороны балки, то получается, что накладки равны балке. Монтируются накладки вплотную к балке перекрытия и фиксируются болтами. Длина болта равна ширине балки и двух накладок.
Чтобы избежать повреждения накладок их следует обработать антигрибковым раствором.
Следует отметить, что лучше не выполнять ремонт деревянных балок перекрытия в местах примыкания к стене с использованием накладок. Для этих целей более подходит стальной протез.
Ремонт с использованием протеза – полосы из стального листа или стального прутка. Их преимущество в том, что они занимают меньше места и более долговечны. Стальную накладку следует обработать антикоррозионным раствором.
Важно! Прогнившую часть или поврежденную жучком балку нужно, по возможности вырезать и заменить на целую, а места реза усилить накладками. Ремонт деревянных перекрытий в месте примыкания к стене выполняют следующим образом: поврежденную часть удаляют, а остаток удлиняют с использованием накладки или протеза. Далее с помощью болтов балку крепят к стене
Далее с помощью болтов балку крепят к стене
Ремонт деревянных перекрытий в месте примыкания к стене выполняют следующим образом: поврежденную часть удаляют, а остаток удлиняют с использованием накладки или протеза. Далее с помощью болтов балку крепят к стене.
В случае повреждения значительного участка балки (более 2/3 длины) производится замена деревянных балок перекрытия. В противном случае, дальнейшая эксплуатация разрушенного деревянного перекрытия может привести к обрушению конструкции дома.
Рекомендуем ознакомиться с подробным описанием технологии усиления деревянных балок перекрытия.
Все работы по ремонту должны быть выполнены с использованием сухой древесины. А использование специальных защитных растворов существенно продлит эксплуатационный период отремонтированных балок перекрытия.
Особенности ремонта полов
Как укрепить балку перекрытия в деревянном доме. Когда нужно усиливать деревянные балки перекрытия
снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.
В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально. Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.
Утепление чердачного перекрытия по деревянным балкам
Как это сделать
Самый простой способ придать стенам в комнате несколько сантиметров дополнительной высоты – убрать внутреннюю подшивку потолка. Сделать это получится далеко не во всех домах – в отдельных постройках особенности их конструкции, делают невозможным применение подобных решений. Однако, в большинстве ситуаций такое возможно, поэтому, рассмотрим такой вариант поподробнее.
Прежде всего, нужно определить, возможно ли применение такой модификации своего потолка. Если поверхность не имеет переходов с уровня на уровень и вся выполнена в одной плоскости, значит балки, на которых держится второй этаж или перекрытие между комнатой и чердаком, спрятаны внутри конструкции.
Предстоит разобрать ее нижнюю часть и убрать все, что находится внутри – там может оказаться слой утеплителя, звукоизолирующий материал и просто пыль или грязь. После тщательной очистки о всего этого, можно приступать к сооружению настила со стороны верхнего этажа.
Вторым вариантом поднятия потолочного перекрытия, будет полное удаление потолочных балок, вместе с перекрытием и сооружение нового потолка, но, уже по другим – подстропильным балкам. Операция эта крайне трудоемкая и сложная. Поэтому прежде, чем приступит к такой кардинальной переделке, хорошенькая взвесьте все «за» и «против», чтобы потом не разочароваться в сделанном.
Порядок работ в этом случае, будет таким: убирается подшивка потолка и настил с верхней стороны. Далее, освобожденные от всех частей старого потолка балки, срезаются до плоскости стен. Последним сооружается новое перекрытие, по подстропильным балкам.
Сделать это все очень непросто и возможен такой вариант переделки, только в тех домах, которые имеют полный набор балок. Должны присутствовать и подстропильные и потолочные элементы конструкции. Кроме того, в большинстве случаев, такие работы невозможно провести без полного или частичного демонтажа крыши постройки.
Прогнулись деревянные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 – перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147 Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .
Roracotta Пользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:
Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.
Ремонт и замена балочных перекрытий
Замена и ремонт перекрытий – дело непростое, так как требует демонтажа различного оборудования (например, в ванной комнате, туалете, кухне и т. д.), коммуникаций, электрических сетей, перегородок – всего, что находится над данным перекрытием, опирается на него. А если требуется заменить чердачное перекрытие, то приходится осуществлять частичную разборку крыши, дымоходов и вентиляционных труб.
При демонтаже перекрытий необходимо проверять, надежны ли нижележащие перекрытия, выдержат ли они, если демонтируемые конструкции обрушатся.
Если требуется полный демонтаж балочного перекрытия, то сначала удаляется утеплитель, затем разбирается накат, подшивка потолка и только после этого демонтируются балки перекрытия.
Чаще в старых домах с деревянными балочными перекрытиями приходится сталкиваться с загниванием концов отдельных балок. Для того чтобы устранить дефект, требуется демонтаж не всего перекрытия, а лишь в пределах двух пролетов.
Если при осмотре поврежденной балки выявляется поражение домовым грибом, то балку необходимо сжечь. В этом случае оптимально полностью демонтировать перекрытие, заменить его. В прежние времена в случае поражения домовым грибом сжигался весь дом, но сейчас, с появлением достаточно эффективных антисептиков, можно обойтись удалением пораженных деталей.
После удаления поврежденной балки нужно расширить гнездо во второй стене – чтобы было удобнее закладывать новую балку. Гнезда обрабатываются антисептиком. Также антисептиком обрабатываются детали наката перекрытия и гидроизоляционная подшивка. Концы новой балки обрабатываются битумом или оборачиваются толем, а затем опираются на кладку. Предварительно расширенное для удобства гнездо заделывается. Затем восстанавливается накат, подшивка, утеплитель.
Если приходится заменять накат перекрытия, то прежде чем монтировать новый накат, необходимо тщательно осмотреть балки, черепные бруски и другие конструкции. При обнаружении гнили и поражений агрессивными биоагентами требуется очистить деревянные поверхности и обработать их антисептирующими составами.
Дополнительные опоры
Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.
До и после реконструкции
Порядок работ по усилению можно свести к следующим пунктам.
- Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
- Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
- Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.
Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.
Деревянные балки перекрытия
Для монтажа перекрытия своими руками необходимо подготовиться. Пол в доме должен опираться на прочную и жесткую конструкцию. Перед началом работ придется изучить требования к элементам, особенности их расчета и типы сечений.
Можно выделить следующие преимущества деревянного перекрытия: привлекательный внешний вид, возможность сделать деревянный пол без дополнительных мероприятий; небольшой вес, снижение нагрузки на стены и фундаменты, экономия на строительстве; возможность проведения ремонтов в процессе эксплуатации; скорость монтажа, выполнение работ без дополнительных машин и механизмов. Деревянная балка перекрытия

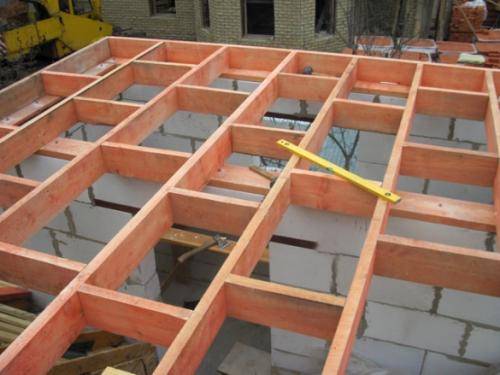

Деревянные балки не утяжеляют конструкцию и быстро монтируются
Но также стоит выделить и недостатки:
горючесть древесины, потребность в специальной пропитке антипиренами; меньшая по сравнению с железобетонными или металлическими элементами прочность; усадка и деформации при перепадах температур и влажности; подверженность гниению, грибку и плесени при повышенной влажности, необходимо выполнять обработку антисептиками на стадии строительства и периодически в течение срока службы.
Требования к деревянному перекрытию
Деревянные балки перекрытия должны соответствовать следующим требованиям:
Также существуют определенные требования к материалу, из которого изготовлены балки. Рекомендуется выбирать древесину хвойных пород.
Она содержит много смолы, поэтому лучше сопротивляется различным микроорганизмам. Лучшим материалом считаются те деревья, которые выросли в суровых условиях. Плотность ствола у них выше.
По этой причине закупать стоит сосну или ель, которые выросли в северных регионах страны.

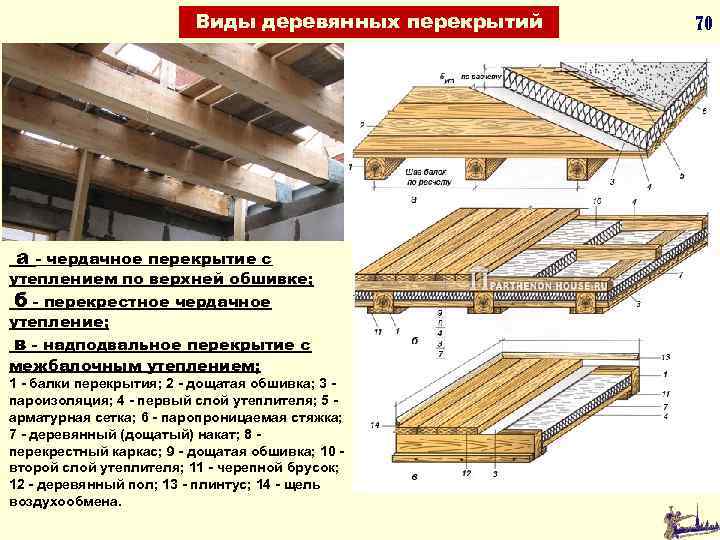

Какими бывают деревянные перекрытияБалки перекрытия деревянные используются практически для всех уровней дома.
Балочный каркас необходимо предусмотреть для следующих типов конструкции:
подвальное или цокольное перекрытие (пол первого этажа); междуэтажное перекрытие; чердачное перекрытие. Схема деревянного перекрытия чердака Толщина несущего бруса для чердака составляет от 10 до 20 см
От типа зависит нормируемая полезная нагрузка, которая берется в расчет деревянных балок перекрытия. Также разница будет в толщине утеплителя и его необходимости.
Между балками над подвалом обычно укладывают от 5 до 15 см минеральной ваты, пенопласта или экструдированного пенополистирола. В междуэтажных конструкциях достаточно будет предусмотреть пару сантиметров для звукоизоляции.
Схема перекрытия подвала Между балками подвального перекрытия укладывают минеральную вату
Иногда подвальное перекрытие предпочитают делать не из дерева, а из металла и железобетона. В этом случае в качестве несущих балок используют двутавр или швеллер, а бетон заливают в опалубку из профлиста. Такой вариант будет надежнее при вероятности подтопления. Также он будет лучше сопротивляться сырости из подвала.
Какие бывают балкиСуществует несколько признаков, по которым проводят классификацию деревянных балок перекрытий: по размерам, материалу, типу сечения. Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас на опирание с двух сторон. Оптимально нужно предусмотреть по 200—250 мм.
По материалу элементы разделяют на следующие виды:
из цельного бруса или доски; из клееного бруса. Гнутые балки из клееного бруса Из клееного бруса изготавливают гнутые балки Последние стоят существенно дороже. Но зато такой материал подойдет для перекрытия больших пролетов.
Существенным недостатком такого материала будет наличие ненатуральных компонентов (клей).
Сечение балок может быть следующих типов:
квадратное; прямоугольное; двутавровое.
Последнее имеет уширенные элементы в верхней и в нижней части. В середине сечения оно уменьшено до максимально возможных размеров. Такой вариант позволяет рационально использовать древесину и сократить ее расход. Но изготовить такой элемент непросто. По этой причине двутавр не так часто применяют в строительстве.
Типы сечения балок Чаще всего применяют брус прямоугольной формы
Оптимальным вариантом станет прямоугольник. При этом длинная сторона располагается вертикально, а короткая — горизонтально. Это обусловлен тем, что увеличение высоты лучше влияет на прочность, чем ширины. Устанавливать балку из доски плашмя практически бесполезно.
Самым невыгодным из представленных может считаться квадратное сечение. Оно меньше всех подогнано под эпюру усилий в элементе.
Также для перекрытия можно использовать бревна. Но этот вариант не получил популярности. Сечение из доски намного выгоднее и удобнее в монтаже, поэтому используется намного чаще.
Что делать, если укрепление балок невозможно
Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.
Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.
Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Как усилить деревянные балки перекрытия от прогиба?
Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.
В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.
Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Усиление балок шпренгельными затяжками
Тип усиления с изменением работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Изменение условий работы конструкций
Изменение схемы работы
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления
