Ремонт пылесоса своими руками (Samsung, LG и др.)

Какие детали чаще всего выходят из строя?

В корпусе пылесосов Самсунг установлены многие конструктивные компоненты. При их выходе со строя происходит сбой в работе бытовых устройств. Но при этом многие проблемы можно устранить, выполнив ремонт пылесоса Самсунг дома своими руками. Такой шаг требует наличия навыков и ответственного подхода.

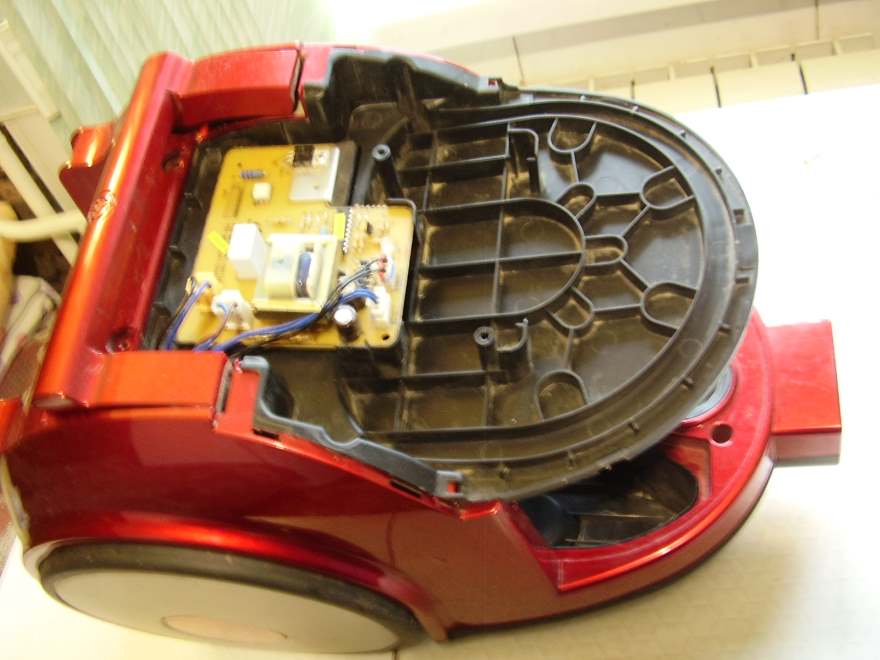

Регулятор мощности

Этот электронным модуль предназначен для управления скоростью вращения вала двигателя, что позволяет изменять мощность всасывания пыли в процессе уборки. Он управляется с помощью перемещения специального ползунка.

Выход со строя компонента, наиболее часто проявляется тем, что устройство просто не включается после нажатия кнопки «Пуск». Также при сбое в работе регулятора мощности бытовой прибор может собирать пыль на минимальных оборотах вала, не реагируя на перемещение ползунка.

Двигатель

Это основной компонент пылесосов Самсунг. Если он не запускается при подключении в сеть, то изначально следует проверить состояние проводки. Перебитый провод является частой причиной того, что устройство не работает.

На проблемы в двигателе может указывать появление после включения и в процессе работы:

Скрежета и шумов.
Искрения.
Запаха гари.

Любая проблема в двигателе всегда приводит к снижению тяги и , как следствие, к плохому качестве уборки. Также дополнительно начинает нагреваться корпус.

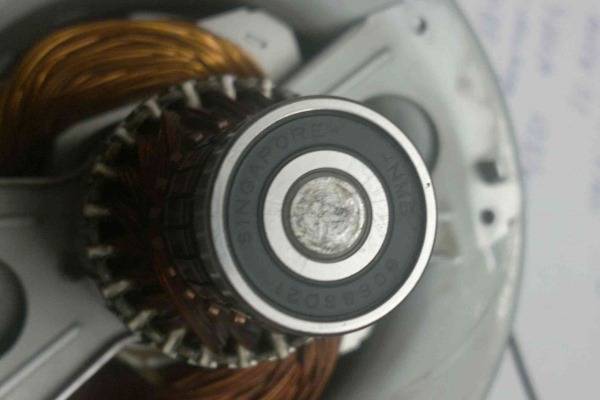

Подшипники

При износе подшипников, которые являются важными внутренними компонентами двигателя, возникает металлический скрежет. Дополнительно снижается мощность устройства, а, следовательно, в процессе уборки мусор остается на полу.

Если подшипники разрушены, то включить пылесос не получиться. Об износе внутренних компонентов двигателя свидетельствует шатающийся якорь.

Для того чтобы подтвердить проблемы с подшипниками понадобиться разборка корпуса. После чего нужно извлечь мотор и снять металлический каркас. Далее поврежденный подшипник нужно аккуратно выбить

Важно в процессе работ не повредить вал двигателя. Для этого его нужно зафиксировать в тисках

Фильтр

Фильтры, устанавливаемые в пылесосах, являются расходными компонентами. В процессе эксплуатации они забиваются пылью, поэтому нужно регулярно выполнять их очистку.

Основные рекомендации:

Поролоновые фильтры разрешено стирать в мыльной воде. Перед установкой их необходимо тщательно просушить.
Мешки для сбора мусора обязательно следует периодически выбивать, а контейнеры промывать водой.
Угольные фильтры после засорения необходимо менять.

Кнопка включения и кабель

При выходе со строя кнопки включения , запустить устройство не удастся. О неисправности свидетельствует факт того, что при нажатии на кнопку ее не удается зафиксировать в нужном положении. Также иногда устройство включается, но через определенное время двигатель глохнет.

Перебитый кабель также не позволит включить устройство. Если не удается визуально определить поврежденный участок, то для диагностики следует использовать мультиметр.

Разрыв гофрированного шланга

При порыве гофрированного шланга невозможна полноценная работа пылесоса. Нарушение целостности компонента приводит к снижению тяги и ухудшению качества уборки. Большие разрывы приводят к тому, что собранная пыль, не попадая в пылесос, вылетает в помещение.

При возникновении дефектов на гофрированном шланге его рекомендуют заменить. Только незначительные дефекты можно устранить склеиванием и дополнительным использованием резиновой муфты, к примеру с велосипедной камеры.

Какая неисправность у вашего пылесоса Самсунг?
Регулятор мощности
11.11%

Двигатель
33.33%

Подшипники
22.22%

Фильтр
11.11%

Кнопка включения и кабель
22.22%

Разрыв гофрированного шланга 0%

Другая 0%
Проголосовало: 9

Основные проблемы пылесоса Самсунг 1600w

Почему пылесос сильно гудит в конце уборки?

Пылесос — это один из самых востребованных аппаратов, с его помощью можно навести порядок, почистить мебель, и убрать пыль в труднодоступных местах. При неправильной эксплуатации, или довольно частом использовании, такая техника может выходить из строя. Типичной неполадкой является увеличение уровня шума. Производители еще на этапе продажи указывают допустимый уровень шума, который издает прибор. Если он повышается, это говорит о неисправностях, и возможных неполадках. Такой “симптом” ни в коем случае нельзя игнорировать, так как это приведет к серьезным поломкам или приобретению новой бытовой техники.

Почему пылесос сильно гудит в конце уборки:

Существует масса причин, одна из которых — несвоевременная очистка пылесборника. В современных аппаратах существует несколько вариантов сбора пыли — это могут быть одноразовые, многоразовые мешки, или контейнеры, в которые собирается мусор.
Если вовремя не убирать пыль с пылесборников, то при заполнении мешка на 80% прибор начинает сильно гудеть. Это говорит о том, что аппарат работает на гране своей мощности, поэтому двигателю приходится перегружаться, и тратить на функционирование больше энергии.
Наблюдается износ внутренних деталей мотора, что рано или поздно может привести к поломке. Поэтому ни в коем случае не набивайте мешок с мусором под завязку, а выбрасывайте, когда он заполнен на 80%.

Техника

Профилактика поломок пылесоса

Для увеличения срока эксплуатации техники следует осуществлять правильный уход за ней. Регулярная профилактика неисправностей обеспечивает качественную и бесперебойную работу агрегата, а также предотвращает возникновение внезапных поломок или сбоев при использовании.

Периодический визуальный осмотр прибора позволит выявить изношенные детали и узлы, вовремя их заменить. Своевременная замена запчастей необходима для того, чтобы избежать более серьезных поломок других деталей.

Профилактический уход за двигателем

Уход за электромотором и ранняя диагностика неисправностей предупреждает возможные сбои в работе техники.

Рекомендуется один раз в 1-2 года осуществлять разборку двигателя, смазывать его, менять прокладки, уплотнительные резинки, прочищать фильтры, а также менять подшипники при их износе

Разборку пылесоса следует осуществлять в таком порядке:

вынуть мусорный контейнер или мешок, фильтрующий элемент;
открутить крышку корпуса;
очистить все детали и механизмы от слоя пыли;
раскрутить болты и отсоединить двигатель;
разобрать его на детали, промыть, смазать, проверить состояние обмотки, щеточно-коллекторного узла, подшипников;
при необходимости заменить изношенные детали;
почистить НЕРА-фильтр.

Далее необходимо собрать прибор в обратной последовательности.

Общие рекомендации по уходу за агрегатом

Поскольку основная функция пылесоса – очищать помещение от пыли, его нужно регулярно освобождать от накопившегося мусора.

Чтобы предотвратить перегрев и поломки узлов, механизмов устройства, рекомендуется:

после каждой уборки проверять чистоту фильтров, а при необходимости очищать их;
своевременно опустошать пылевой мешок, контейнер для мусора;
хранить технику в сухом помещении, предотвращая попадание воды на двигатель и внутренние детали;
не допускать попадание острых предметов, которые могут повредить важные узлы прибора;
соблюдать режим работы агрегата и не перегревать его.

Если же проблемы с устройством все-таки возникли, следуйте вышеуказанным основным рекомендациям по устранению поломок пылесоса.

Как предотвратить вероятность поломки?

Другие способы использовать сломанную помаду

Делать блеск для губ. Нагреть средство до жидкого состояния, добавить масло для ухода (жожоба, миндальное) и воск.
Красная поможет временно закрасить татуировку. Яркий пигмент перекроет рисунок, после чего можно наносить корректор и тональную основу. В конце нанести немного лака для волос.
Сломанная розового цвета помада прекрасно подойдет как альтернатива румянам. Нанесите на скулы и растушуйте.
Косметика может послужить отличными жидкими тенями для особого случая. Красной помадой легко нарисовать яркие и эксцентричные стрелки.
Замаскирует поврежденный участок обуви средство аналогичной цветовой гаммы.

Заключительная часть

Часто владельцы выбрасывают на помойку отказавший пылесос, даже не пытаясь выяснить, что с ним произошло. При этом, в подавляющем большинстве случаев такая техника подлежит восстановлению, причём совершенно без финансовых вложений. Радует одно, всё чаще подобные агрегаты стали выкладываться в региональных группах социальных сетей с пометкой «отдам даром». Ведь лучше дать оборудованию шанс на вторую жизнь, чем попросту выбросить его на свалку. При уровнях зарплат в России для многих подобная ремонтная техника остаётся единственным шансом облегчить свою жизнь, добавив в неё комфорта.

Надеемся, что изложенная информация будет полезна начинающим домашним мастерам. Если вдруг остались непонятные для вас моменты, изложите их суть в обсуждениях ниже. Homius обязательно всё разъяснит в максимально сжатые сроки. Там же вы можете поделиться своим мнением, прокомментировать статью или описать случаи подобного ремонта из своей жизни. Такая информация будет полезна другим читателям.

ФОТО: Ишморада Султанова

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИСпи, моя радость: мастер-класс по изготовлению игрушки-пижамницы Следующая ИСТОРИИКак сделать самому экономный и эффективный инфракрасный обогреватель

Серьезные неисправности пылесосов Самсунг

В домашних условиях следует восстанавливать работоспособность пылесосов Самсунг, если поломка не связана с выходом основных компонентов. Все серьезные неисправности должны устранять профессионалы в сервисных центрах.

Кнопка включения и питающий кабель

В большинстве случаев при выходе со строя кнопки включения ее требуется менять. Но иногда сбои в ее функционировании связаны с загрязнениями. Чтобы убедиться в этом, необходимо разобрать корпус, открутить кнопку и убрать обнаруженные загрязнения.

Если перебит питающий кабель, то его необходимо заменить. В соответствии с требованиями техники безопасности запрещено использовать пылесос с поврежденной проводкой.

Регулятор мощности всасывания воздуха

При выходе со строя регулятора мощности восстановить работоспособность устройства можно заменой электронного модуля. Также, если перегорел отдельный тиристор, то его можно перепаять . Схема модуля простая, поэтому можно сделать это самостоятельно, обладая определенными навыками.

Электродвигатель бытового пылесоса

Это наиболее сложный компонент. Для того, чтобы определить неисправность в нем, необходимо вскрыть к корпус и извлечь электродвигатель. После этого его разбирают и диагностируют работоспособность компонентов. Такие работы должны проводить профессионалы. Если двигатель не подлежит ремонту выполняют его замену.

У вас пылесос марки Самсунг?

ДаНет

Принцип и устройство работы пылесоса

Выбор пылесосов расширяется. Основные варианты:

Для сухой уборки;
с аквафильтром;
моющий пылесос.

Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.

После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.

Первый признак того, что фильтр засорился — падает мощность втягивания.

Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.

Что делать если не включается пылесос от компании LG

К возникновению ситуации, когда пылесос перестаёт включаться, может привести множество факторов, но самыми распространёнными из них являются:

засорённый пылесборник или фильтры — приводит к работе механизма в состоянии постоянных перегрузок, что вызывает перегрев двигателя;
перебои контакта — возникают при повреждении шнура или розетки;
износ деталей и отдельных узлов мотора.

Встречаясь с подобным «поведением» техники, в первую очередь следует внимательно провести диагностику. И уже после уточнения причины поломки, принимать решение о дальнейшем ремонте.

Диагностика

Для того, чтобы понять почему не включается пылесос, рекомендуется использовать способ исключения. Основные действия необходимо проводить в следующей последовательности:

Проверить рабочее состояние розетки.
Осмотр сетевого шнура и вилки.
Далее следует проверка степени заполнения пылесборника и чистка фильтров.
Загрязнение мотора или выход из строя детали или целого узла двигателя.

Решение

Каждый этап диагностики сопровождается следующими действиями:

Для проверки розетки, пылесос подключается к любой другой розетке в доме и включается. Если мотор продолжает «молчать», необходимо перейти к следующему этапу.
При осмотре шнура и вилки должны отсутствовать внешние повреждения. На вилке — оплавление, а на кабеле — загибы.
Фильтры следует сменить на новые, а мешок очистить от мусора и пыли, прополоскать под холодной водой, если он пластиковый, а не трепячиный. На место пылесборник можно ставить только после полного высыхания.

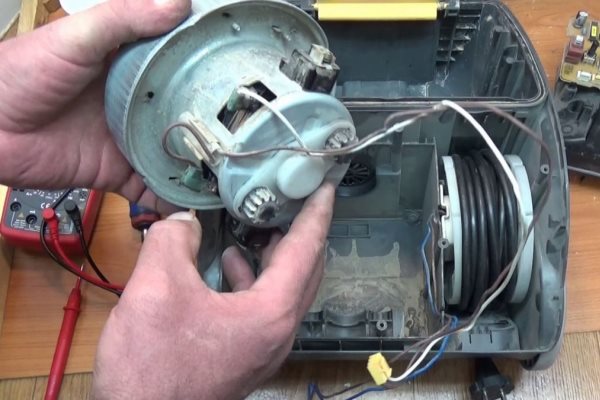

Инструкция по разборке и замене двигателя пылесоса

Сердцем пылесоса является мотор, и обычно коллекторный. Независимо от того, какая причина неисправности произошла, требуется ли ремонт двигателя пылесоса, необходимо разбираться в последовательности разборки агрегата. Для этого необходимо иметь представление об устройстве пылесоса.

Итак, чтобы осуществить ремонт пылесоса Самсунг своими руками, потребуется выполнить следующий перечень работ:

Отключить прибор от электросети.
Снять уплотняющую решетку и отвинтить болты, на которых крепится крышка отсека пылесборника.
Отсоединить блок управления и крышку пылесборника (пылесборник либо откручивается, либо элементарно вынимается).
Для того чтобы добраться до мотора пылесоса, под пылесборником расположена система сбора мусора, под которой корпус соединен с двигателем, необходимо отвинтить потайной винт, либо произведя не сложные манипуляции отделить корпус прибора от основания.
Так как двигатель защищен специальной прокладкой, которая фиксируется на входе приемного шланга, ее необходимо будет снять и очистить, либо заменить на новую.
С двигателя демонтируются провода, подающие питание, которые прикручены к нему винтовыми зажимами.

Когда двигатель окажется «на руках» вне прибора, его в первую очередь необходимо будет проверить на целостность подшипниковых пар (верхних и нижних). При обнаружении трещинок или неровностей, подшипники обязательно рекомендуется заменить на новые

К тому же следует обратить внимание на исправность якоря двигателя и целостность щеток

После того, как будет осуществлен монтаж-отсоединение от электрического провода, потребуется отсоединить мотор от станины. Затем двигатель нужно будет извлечь из кожуха, путем откручивания болтов при помощи отвертки, линейки или планки и легкого постукивания молоточком по кожуху, потому как очень просто повредить его целостность. Далее от мотора отсоединяется вентилятор (крыльчатка), который держится на встроенных гайках. Иногда гайки дополнительно фиксируют на двигателе клеем, поэтому на данном этапе в запасе желательно иметь растворитель. Под вентилятором обычно находятся 4 шурупа, которые поочередно откручивают, и тем самым получают свободный доступ к мотору.

При выявлении нарушений или поломок — поломка муфт или зубьев шестеренок, а также смещение обмотки — неисправности ликвидируются, а вышедшие из строя детали меняются на новые. Сборка двигателя пылесоса производится в обратном порядке.

Серьезные поломки пылесосов Самсунг

Характерные поломки разных типов пылесосов

У пылесосов может быть три вида пылесборников: мешок, система «циклон» и аквафильтр. Каждый из них обладает своими особенностями как в работе, так и в поломках.

Обычный пылесос с мешком

Как работает: вдуваемый воздух проходит через мешок. Пыль оседает на фильтре ультраочистки (HEPA) и доходит до отсека с мотором. Фильтр выполняет две функции — «берет» на себя пыль и выступает в роли компрессора.Самые частые неисправности:

Порванный или забитый пылесбоник,
Засорившиеся фильтра,
Обрыв провода,
Стертые угольные щетки в моторе.

Как предотвратить: внимательно следите, что пылесосите. Если услышите посторонние звуки при работе или сильный перегрев корпуса — проверьте и замените фильтры. Некоторые модели сами выключаются и очищают аэрофильтр, если падает мощность втягивания воздуха.

Циклонный фильтр

Как работает: вдуваемый воздух проходит через пылесборник, где образуется сильный воздушный поток. «Вихрь» разбрасывает частички мусора по стенкам бака, чтобы они не могли вернуться назад. Отходы оседают в пылесборнике и на системе фильтрации — сеточках, губках и HEPA-фильтре.Частая неисправность: если контейнер забит мусором, металлические и острые предметы пробивают фильтр, попадают в мотор и ломают его.Как предотвратить: очищайте пылесборник перед каждой уборкой.

«Водяной» фильтр

Как работает: в пылесборник (обычно выполене как контейнер круглой или квадратной формы) заливается вода. Воздух, прошедший через телескопическую трубу, взбивает воду до маленьких частиц и выпускает ее под передний козырек. Пыль проходит путь от шланга до дна пылесборника, где и оседает. То, что осталось, проходит сквозь, в том месте, где остается влага. Очищенный воздух без влаги проходит через мотор и охлаждает его.

Частые неисправности:

при плохом уходе за пылесосом на HEPA-фильтре, из-за высокой влажности быстро появляется грибок и плесень. Споры плесени выдувается наружу при уборке (мы ощущаем ее по запаху сырости) – требует замены;
в некоторых моделях на стыке шланга и корпуса бьют тонкие струйки воды – уплотнили смялись или порваны.

Как предотвратить: заливать в резервуар только чистую воду и только до определенной отметки, указанной на корпусе. Чистить, мыть и хорошо высушивать все детали, участвующие в уборке.

Использование сломанной гигиенической помады

Порядок разборки пылесоса

Для того чтобы разобрать пылесос, вам понадобятся следующие инструменты:

отвертка для малых шурупов;
отвертка для больших шурупов;
плоскогубцы;
смазочная жидкость (на тот случай, если вам нужно смазать двигатель).

Помните о мерах безопасности — обязательно отключите пылесос от электропитания, выдернув вилку шнура из розетки! После того как вы подготовили необходимые материалы и обесточили прибор, можете приступить непосредственно к разбору пылесоса. Итак:

Для начала снимите контейнер для сбора мусора. Извлеките фильтр, также снимите задний фильтр. Возьмите крестовую отвертку и выкрутите все болты, которые находятся под кассетным контейнером. Начиная с передней части, аккуратно приподнимите корпус пылесоса и плавным движением вверх снимите его с общей конструкции

Обратите внимание, нет ли на двигателе и внутренней части корпуса пыли. Если она есть, то рекомендуем ее удалить с помощью кисточки и сухой тряпки.

Далее перейдем к рассмотрению разбора двигателя пылесоса

Далее перейдем к рассмотрению разбора двигателя пылесоса.

Как разобрать двигатель

Прежде всего, вам понадобится выкрутить болты двигателя, которые расположены на верхней части. Чтобы снять двигатель, нужно освободить его от проводов, которые закреплены по периметру. Аккуратно отсоедините разъемы и снимите двигатель с общей конструкции

Обратите внимание, что провода также отходят от катушки и соединены с помощью разъемов с проводами, закрепленными к двигателю. Перед тем как снимать двигатель, проследите, чтобы все разъемы были отсоединены, а провода не запутались в отдельных выпирающих частях двигателя

Снова обратите внимание, нет ли пыли

Удалите ее при необходимости. Теперь вам нужно отсоединить уплотнительное резиновое кольцо, которое закреплено с помощью болтов на нижней части двигателя. Чтобы разобрать корпус двигателя, воспользуйтесь отверткой с плоским шлицем

Обратите внимание, что корпус двигателя разделен на две половины. Аккуратно вставьте отвертку в просвет и, пройдясь по периметру, поддевайте верхнюю половину

Положите его на плоскую поверхность крышкой вниз и обратите внимание на завальцовки. Найдите просвет и вставьте отвертку, аккуратно поддев основную часть двигателя

Сняв крышку, вам остается лишь отсоединить турбину, воспользовавшись торцевой головкой. После этого открутите два винта и винты на щетках, которые расположены на торцах. Наконец, снимите якорь из двигателя

Теперь вы сможете извлечь непосредственно сам двигатель, который закреплен в небольшом пластмассовом контейнере. Чтобы разобрать двигатель, нужно опять же воспользоваться отверткой с плоским шлицем. Положите его на плоскую поверхность крышкой вниз и обратите внимание на завальцовки. Найдите просвет и вставьте отвертку, аккуратно поддев основную часть двигателя. Сняв крышку, вам остается лишь отсоединить турбину, воспользовавшись торцевой головкой. После этого открутите два винта и винты на щетках, которые расположены на торцах. Наконец, снимите якорь из двигателя.

Разбор пылесоса закончен.

Если вы не знаете, как использовать свой пылесос, прочтите статью Как пользоваться пылесосом.

Прозваниваем коллекторный двигатель

Селектор переводим на сопротивление. На 200 Ом. И прозваниваем ротор и статор отдельно. Номинальное сопротивление каждой обмотки статора — обычно их две — можно узнать из документации к двигателю. Но, если оно неизвестно, любое значение в диапазоне от 5 до 100–150 Ом будет свидетельствовать об исправности обмотки. Ротор или якорь коллекторного двигателя имеет больше обмоток. Прозваниваем каждую. Располагаем щупы в коллекторе так, чтобы они были на максимальном расстоянии друг от друга. Щупы как бы занимают место щёток двигателя. Чуть поворачиваем ротор, пока мультиметр не покажет небольшое сопротивление. Продолжаем вращать вал, пока контакт не потеряется, а потом не восстановится. Так проверяем все обмотки. Затем переводим селектор тестера в сектор сопротивления, устанавливая предел в 2000 КОм и проверяем на утечку. Не касаясь голыми руками ни деталей двигателя, ни оголённых щупов, измеряем сопротивление между обмоткой статора и корпусом. Прибор должен показывать единицу. Аналогично проверяется и ротор. Каждая обмотка и корпус замыкаются. Если прибор покажет значение, отличное от единицы — надо принимать меры. Берегите себя, соблюдайте правила безопасности.

Устранение неисправностей

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно очистить. В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки

На это тоже надо обратить внимание

Следующая распространенная неисправность – не включается пылесос. Здесь имеют место три основные причины:

перегорание предохранителя;
обрыв в сетевом проводе;
неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Пошаговая инструкция по разбору двигателя

Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства. Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:

При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса. Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка

Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы

Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель. После того, как двигатель будет снят, нужно еще раз повторить чистку

Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта. При помощи отвертки разъединяются две половины корпуса двигателя. Далее из пластмассового корпуса вынимается сам двигатель. Посмотрите на верхнюю часть двигателя. Вы увидите завальцовки

Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой

Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой

Таким образом турбина освобождается от корпуса

При помощи торцевой головки на 12 откручивается болт Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками Всю конструкцию нужно придерживать

Теперь можно снимать турбинку. Снимите шайбочку и открутите два болта. Внизу вы найдете еще четыре винта, которые нужно открутить. Далее нужно снять щетки, предварительно открутив все болты. Выбиваем якорь

Вставляем ключ в отверстие и стучим по нему молотком Двигатель выскочит наружу

Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом

Пинцетом вынимаем пыльник Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора

Для прочистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Как разобрать пылесос видео посмотрите ниже:

При желании даже можно перемотать статор двигателя пылесоса. Как перемотать двигатель пылесоса видео смотрите ниже:

Список источников

sovet-ingenera.com
electry.ru
samsung-wiki.com
stroy-podskazka.ru
HouseDiz.ru
elhow.ru

Схема пылесоса

В ходе работы чувствуется аромат

Основой такой неполадки может быть шланг (для Samsung это рядовой случай): между виточками гофры часто застревает грязь и мусор, который по истечению определенного времени начинает производить зловонный запах. Хорошенько промойте шланг струи воды, лучше всего под натиском и с использованием средства для моющих работ. После чего обязательно хорошенько просушите гофру до того, как начнете использовать ее опять.
Дополнительным источником плохого запаха может быть ремень. Нужно его проверить натяжение, если необходимо подтяните или поменяйте новым. Аромат горелой резины пропадет.

Немного про электронику

На фирменных, дорогих электродвигателях устанавливают термопредохранители, чтобы пылесос не устроил пожар. При сильной нагрузке, например, при заклинивании подшипника, начинается сильных нагрев мотора. Это может привести к пожару, но термопредохранитель размыкает сеть, останавливая вращение и перегрев.

Напоследок расскажем, во что именно не стоит лезть. Электроника в пылесосе сводится в основном к питанию двигателя, который может быть подсоединен к сети обычными клеммами через кнопку включения. В некоторых моделях есть контроль мощности (переключатель или диммер на корпусе), включающий дополнительный регулировочный резистор переменного сопротивления — он ограничивает ток, потребляемый двигателем. Возможно также присутствие электронного датчика наполнения, датчики контроля вращения (энкодеры), подсветки кнопки питания и других опций.

Инструкция по разборке

Несложные инструкции, как разобрать щетку от пылесоса Самсунг, чтобы почистить ее

Быстро собрать мелкий мусор и пыль с пола, почистить ковровые покрытия, диваны и кресла, удалить пыль с мягких игрушек — это неполный перечень того, с чем за считанные минуты справится мощный и надежный пылесос Samsung.

По достоинству оценить функциональные возможности этого «домашнего помощника» можно только при условии качественного и своевременного ухода.

Насадка-щетка — один из главных элементов пылесоса, от чистоты которого зависит сила всасывания мусора. Информация о том, когда и как правильно чистить щетку поможет максимально долго эксплуатировать пылесос на полную силу.

Зачем разбирать щетку пылесоса

Пылесос – незаменимая вещь в современных реалиях. Он позволяет быстро и качественно убрать помещение. Особенно это касается ковров. Обычным веником не получится настолько тщательно очистить полы.

Но пылесосы тоже нужно чистить. В конечно же выбрасываете мусор после каждого использования. Однако, пыль остается не только там. Со временем изделие забивается волосами или шерстью и перестает работать на полную мощность.

СОВЕТ! Чтобы этого избежать, нужно очищать не только мусорный контейнер. Следует проверять все трубы и конечно же щетку. Очистить ее можно, только полностью разобрав на части.

Разборка

Качественно почистить щетку можно только разобрав ее на части. Все, что нужно для этого сделать:

снять насадку с телескопической трубы;
выкрутить крепеж, расположенный на внутренней стороне;
разделить насадку на две половинки.

Некоторые модели пылесосов Samsung оснащены щетками разборного типа. Разделить их на две части можно путем нажатия специальной защелки расположенной на корпусе насадки.

С турбощеткой (отличительная черта — вращающейся вал со щетинками прикрывающий место забора пыли) придется немного повозиться.

Для того чтобы разобрать турбощетку пылесоса Samsung, необходимо осуществить ряд последовательных действий:

Используя плоскую отвертку, аккуратно вытянуть резиновые колесики.
Выкрутить все крепежные элементы, соединяющие две части насадки (два болта крайних, два центральных и два болта расположенные в открывшейся нише демонтированных маленьких колес).
Аккуратно раскрыть половинки корпуса, снять колпачки прикрывающие подшипники движущегося валика.
Вынуть чистящий валик из корпуса.

Для того чтобы процесс обратной сборки прошел без заминок и ошибок, щетку перед разбором необходимо сфотографировать.

Извлечение щеток

Поочередно устанавливаем отвертку на винт крепления и выворачиваем его.

Рукой осторожно извлекаем щетку и осматриваем ее

Невооруженным глазом видны следы нагара с образованием наслоений графитовой пыли.

Такая же картина наблюдается на второй щетке. На торцевой поверхности явно заметны следы искрения.

Это позволяет сделать вывод, что необходим внешний осмотр коллектора и электрическая проверка состояния обмоток ротора и статора.

Через закрытый кожух двигателя это сделать невозможно: требуется его разборка и изъятие якоря.

Чистка

Раскрытую на две половинки щетку пылесоса аккуратно протирают мягкой губкой смоченной в мыльном растворе.

Вручную или используя пинцет, тщательно очищают щетинки от намотанных волос, шерсти и прочего мусора. Плотный слой намотанных волос проще всего срезать ножницами.

Пластиковый корпус дополнительно споласкивают под проточной водой, после чего оставляют на солнечном месте для сушки.

Чистку насадки от волос, шерсти и прочего мусора хорошо проводить возле трубы включенного пылесоса. В этом случае волоски будут сразу же попадать в пылесборник, сохраняя тем самым чистоту пола.

Как разобрать и почистить щетку — в видео:

Как собрать обратно?

Чтобы во время уборки щетка не разлетелась на части, важно правильно собрать ее после чистки. Момент первый — вал с щетинками должен быть хорошо зафиксирован. Размещая в корпусе необходимо следить, чтобы крутящий элемент четко сел в посадочную ямку

Размещая в корпусе необходимо следить, чтобы крутящий элемент четко сел в посадочную ямку.

Второй момент — надежность крепления. В процессе сбора щетки-насадки необходимо следить, чтобы пластиковые защелки были целыми, а крепежные элементы плотно зафиксированы в посадочном гнезде.

Чтобы проверить качество обратной сборки очищенной от мусора насадки, необходимо вручную прокрутить вал с щетинками. Если вращению ничего не мешает — чистка щетки прошла успешно. В противном случае придется повторно разбирать насадку и проводить чистку еще раз.

Ремонт пылесоса: различные виды, типичные неисправности и их устранение, тонкости
