Ремонт утюга своими руками: как разобрать и починить

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

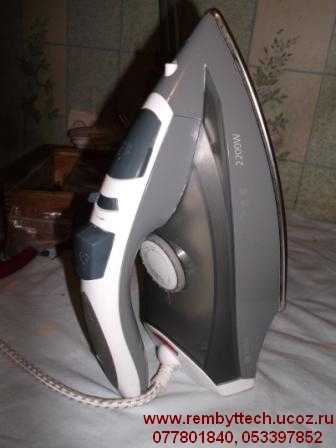

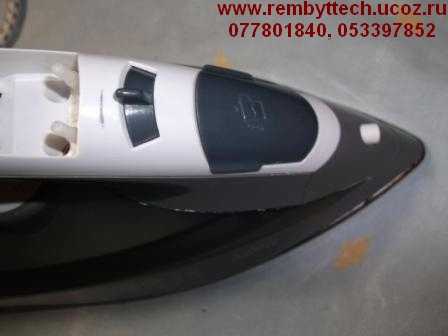

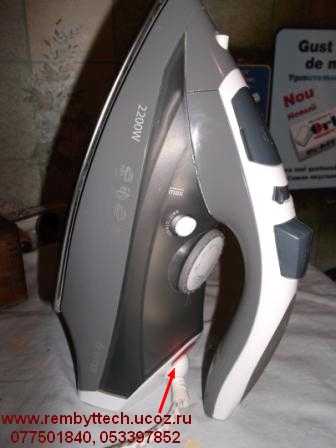

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

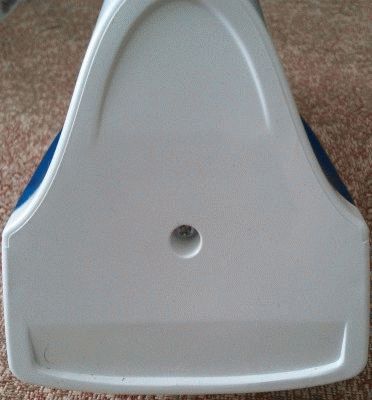

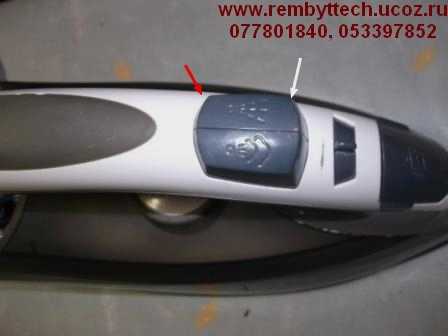

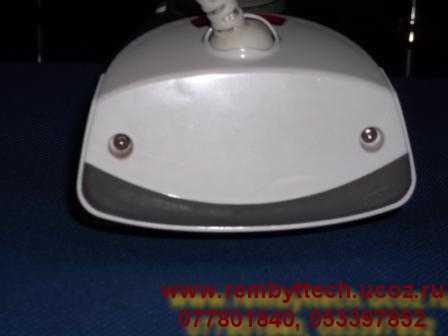

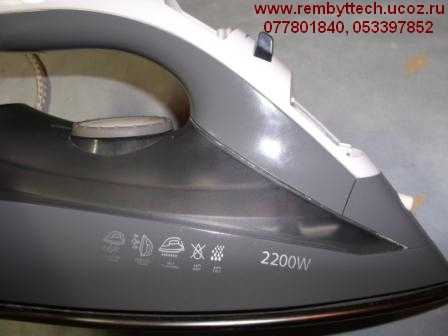

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

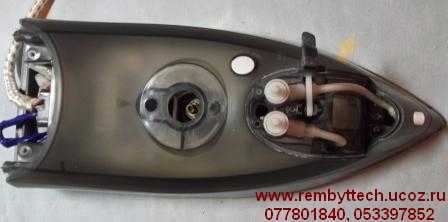

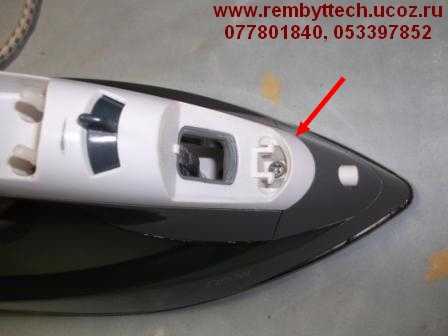

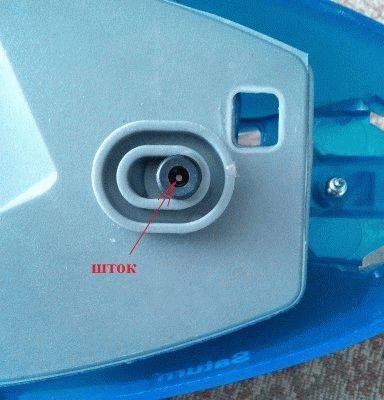

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

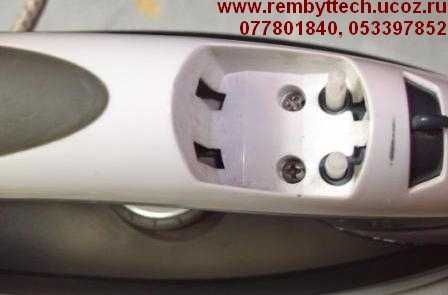

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

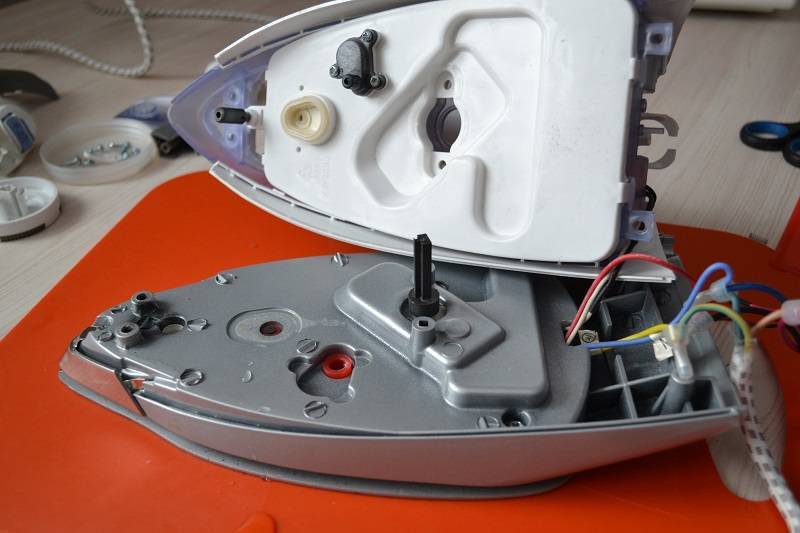

Фото 5

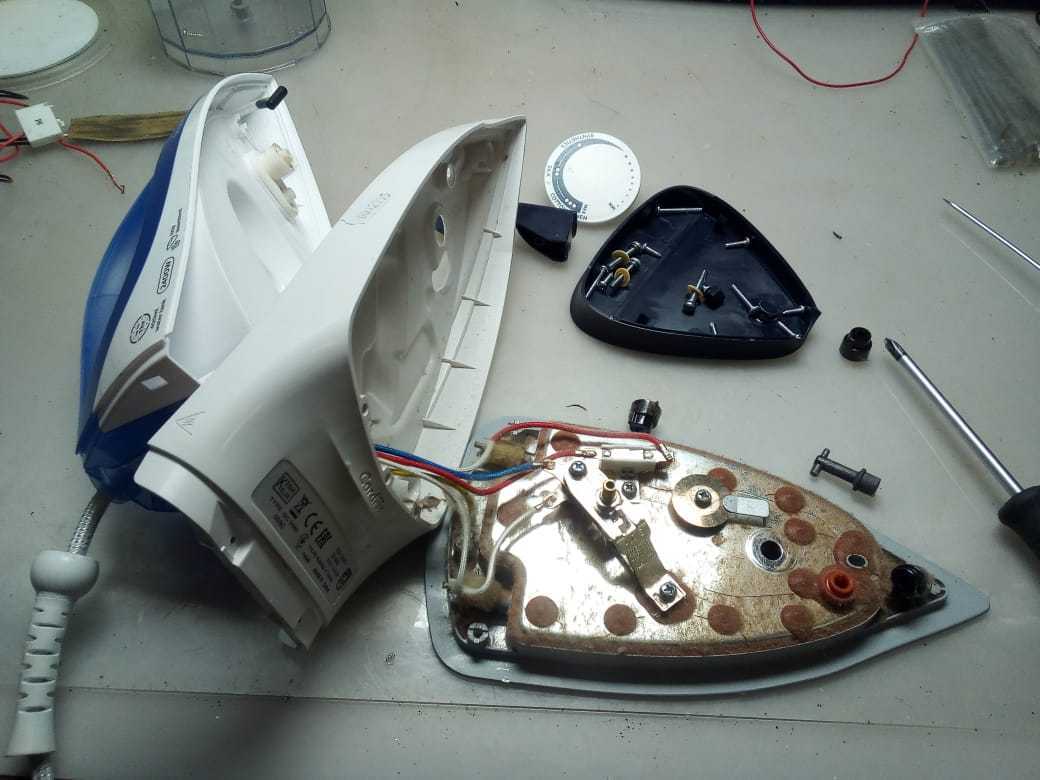

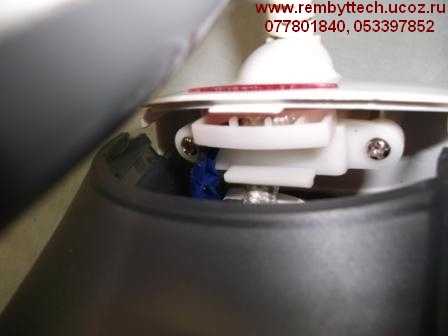

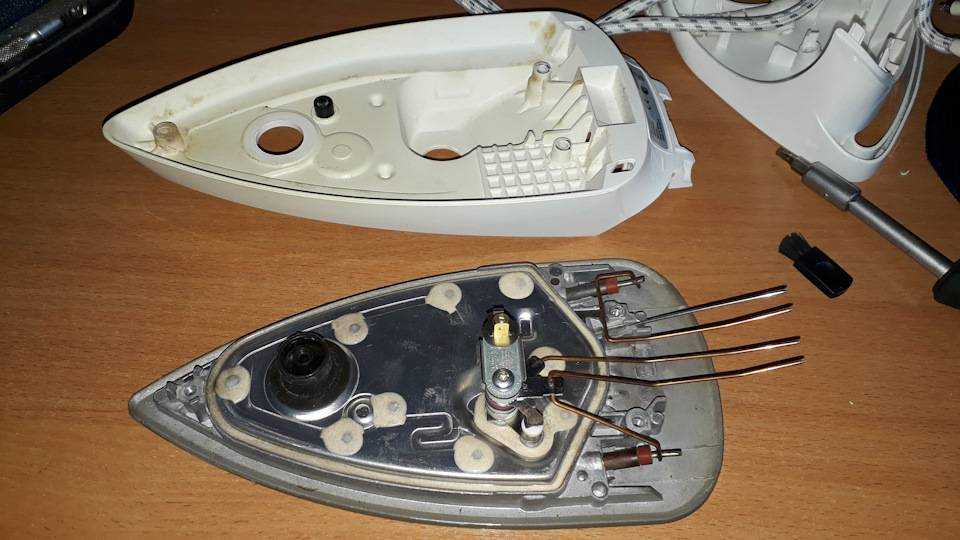

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

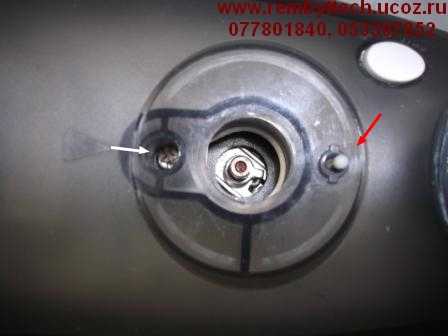

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

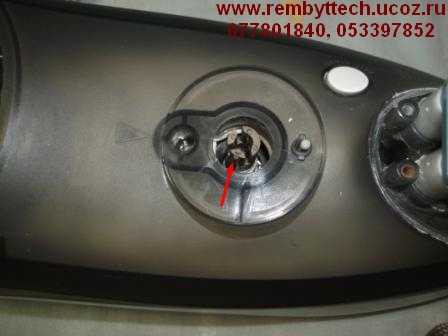

Фото 11

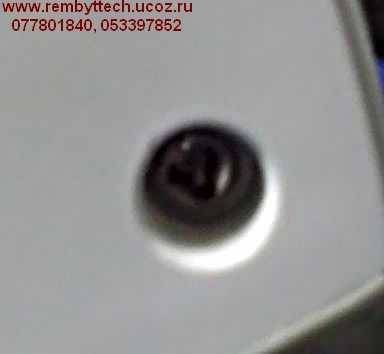

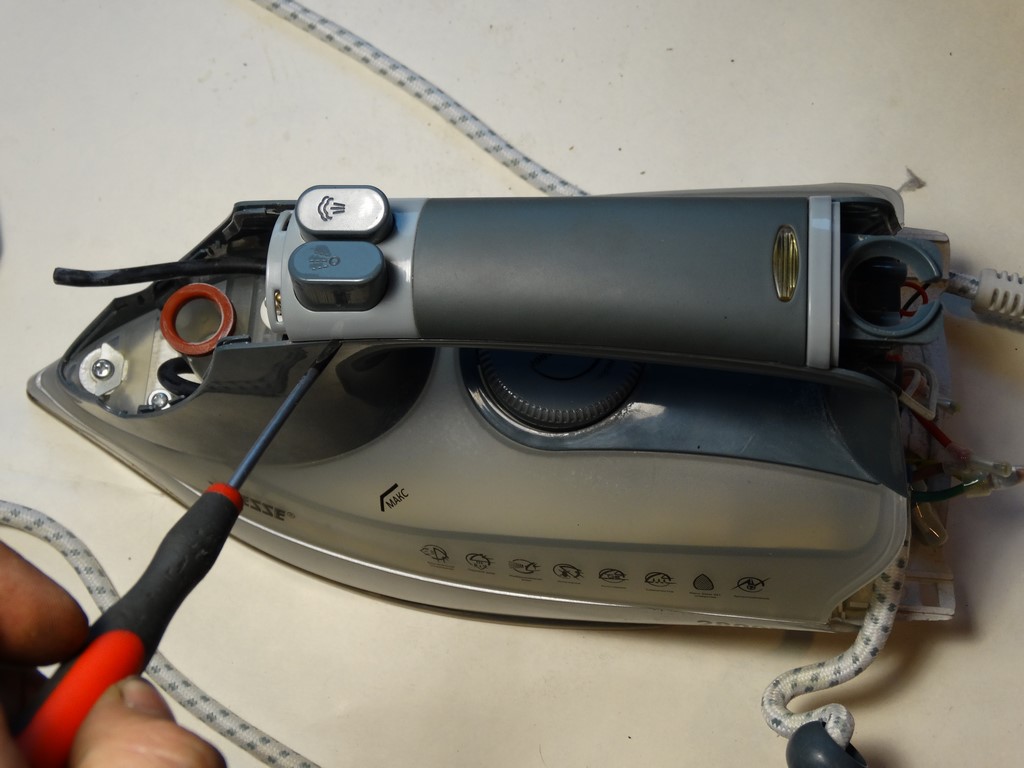

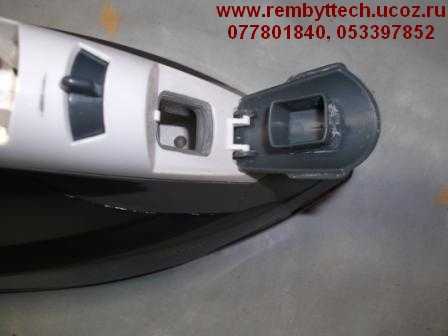

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

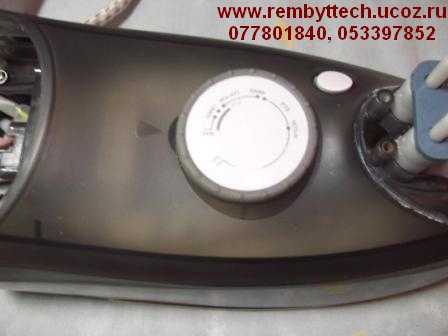

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

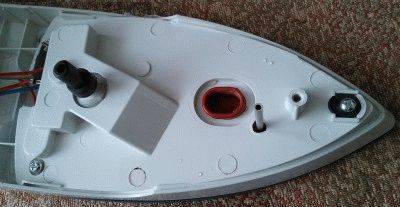

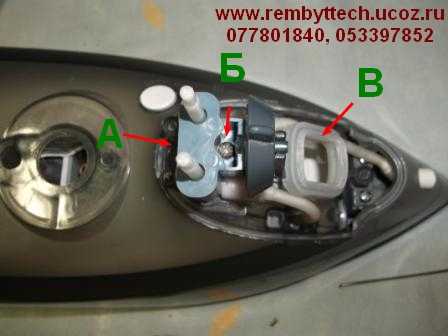

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

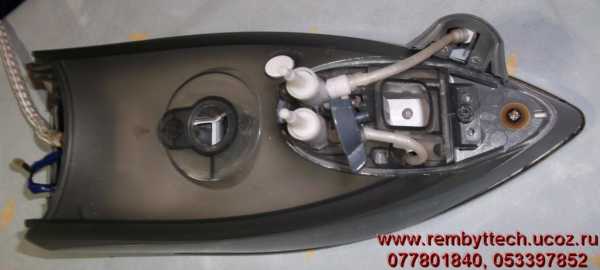

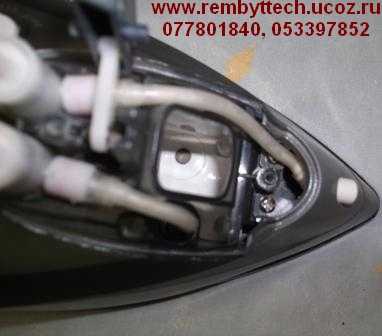

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

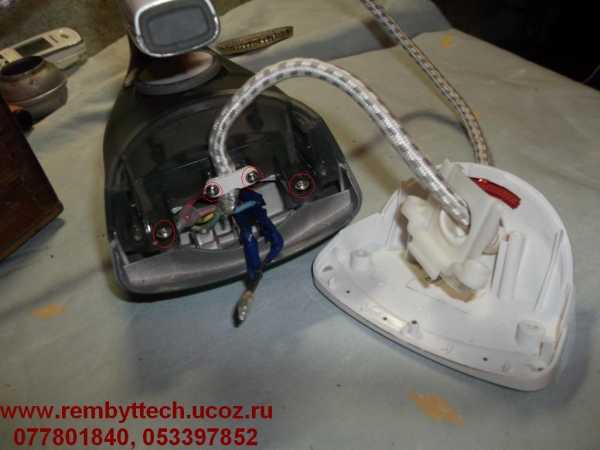

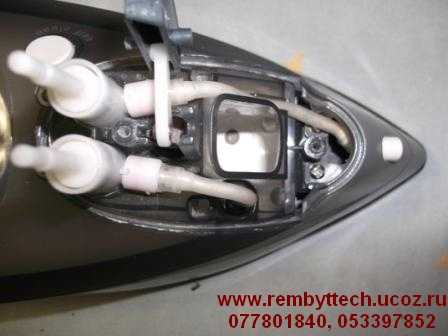

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

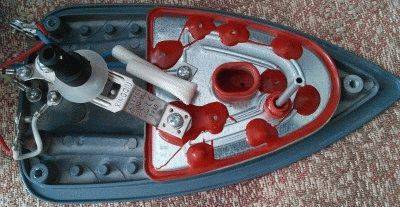

Фото 20

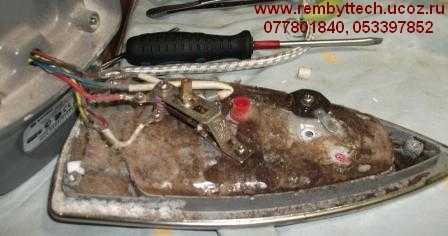

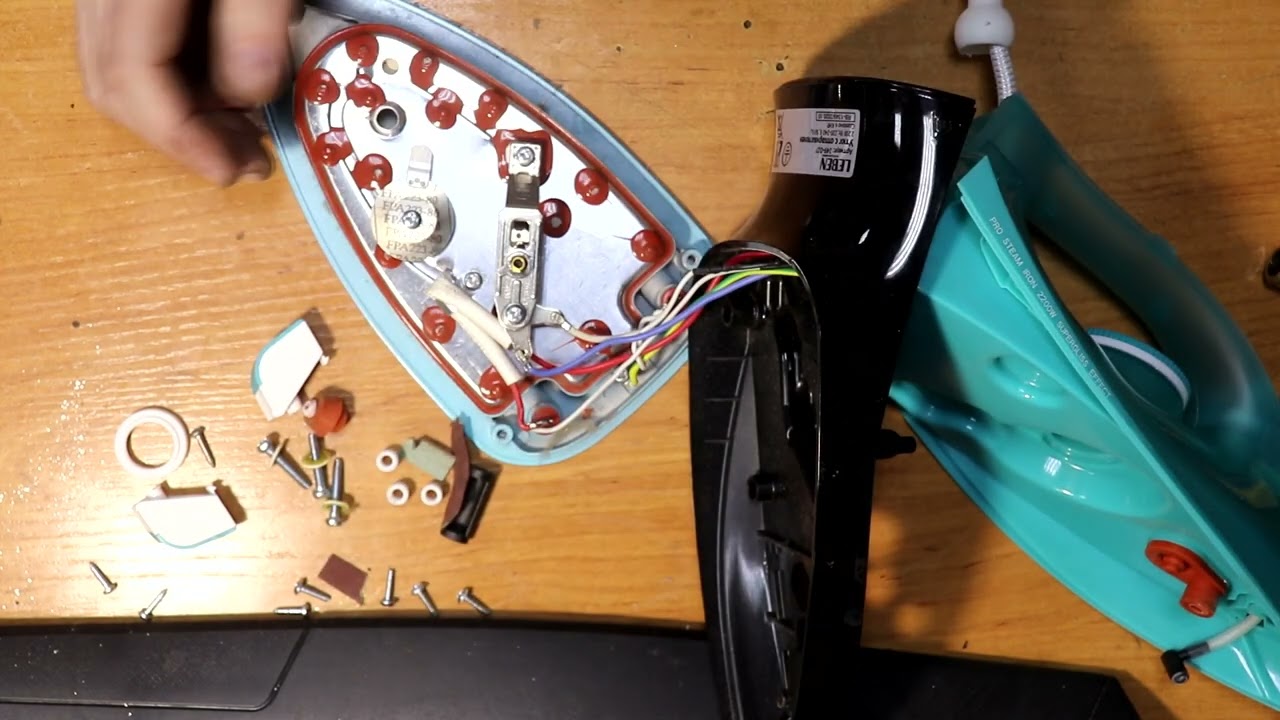

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

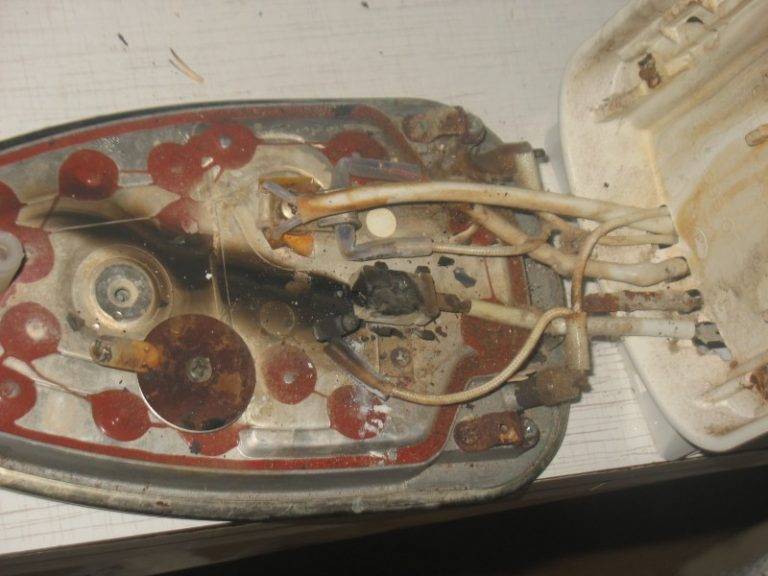

Фото 21

Фото 22

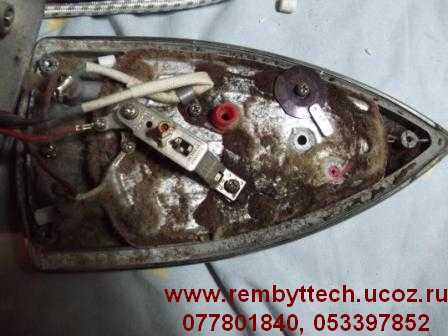

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Проблемы разных торговых марок

Повреждение сетевого шнура. Это поломка является самой популярной. Удостоверьтесь что, утюг подключен сети и проверьте провод на наличие нарушения или обрыва. Целостность шнура и вилки диагностируется специальным прибором — мультиметром.
Если напряжение в розетке присутствует и утюг включается, но нет нагрева, причина может быть в том, что провод переламывается и ослабляются контакты с нагревательным элементом.
Поломка терморегулятора. Регулятор температуры — это рычаг, с помощью которого устанавливается требуемая температура подошвы утюга. Когда температура утюга изменяется, контакты в нем то замыкаются, то размыкаются, происходит ход тока высокого напряжения. При загрязнении контактов, попадании пыли, грязи, остатков одежды, происходит ухудшение работоспособности прибора.
Неисправность термопредохранителя. Он отвечает за безопасность утюга при работе. Если температура внутри него повысилась выше нормы, предохранитель разъединяет электрическую цепь и уничтожается, чтобы предотвратить возникновение пожара. Конечно, после этого утюг перестает работать.

Проблемы разных торговых марок

Есть индивидуальные нюансы. Корпус демонтируется с верхней крышкой. Носовой винт под крышкой дозатора воды (слева и в центре на картинке), он просматривается через полупрозрачный пластик. Для доступа к помпам убирают верхнюю крышку на демонтированном корпусе. Винт находится за кнопками – правая часть картинки, для снятия крышки его убирают.

Данная торговая марка лидирует по производству утюгов без провода. Изделия трех видов: контакты расположены на площадке, подошва аккумулирует тепло, шнур отстреливает. Первый и второй варианты можно ремонтировать самому, третий может ложно казаться неисправным.

По своей конструкции являются типичной, разбираются проще простого: сзади крышка на 1 винте без хитрых креплений. Для демонтажа выворачивают винт и тянут назад вводный шланг шнура сети — на рисунке, крышка снимется совместно с шарниром, далее разборка идет как обычно.

Неистребимый грех этих приборов – бак парогенератора с тонкими стенками из оцинкованной стали и крепеж кожуха регулятора с отгибаемыми лапками из того же материала. Он очень хорошо ржавеет, ремонтировать это бессмысленно.

Дорогие и дешевые модели подвержены образованию накипи. Очистить ее без разборки резервуара проблематично, делать, как показано на рисунке, категорически нельзя – хозяева кипятят свой утюг в сковороде с уксусом.

Уксусная кислота будет парить на пластик, делая его хрупким, она разъедает шероховатую поверхность никеля на подошве, тефлоновое покрытие отслаивает. Для проведения правильной очистки прибор разбирают до подошвы, как на видео.

Выше уже было сказано, что для удаления накипи в утюге лучше брать лимону кислоту. Перед чисткой контакты ТЭНа и втулки из керамики плотно обматывают качественной мягкой изолирующей лентой в 3-4 слоя или термоусаживаемой лентой.

Накипь из форсунок прочищают зубочисткой. В конце процедуры щедро промывают систему чисто водой сверху вниз, заливая в бак генератора пара. Только такая процедура даст гарантию службы утюга.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Вывод Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит значит, поврежден нагревательный элемент утюга иначе говоря, тэн. Спрашивайте, я на связи!

Разборка утюга Saturn ST – CC0211

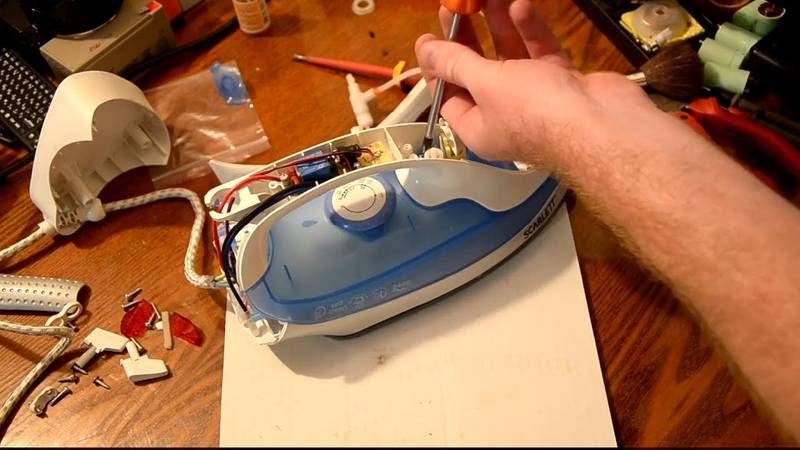

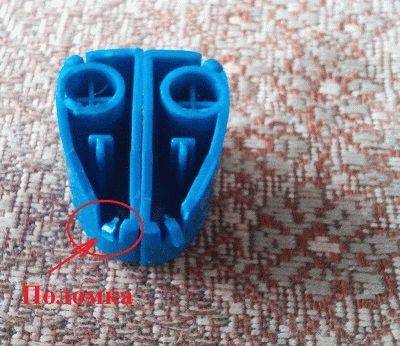

Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.

Задний винт

Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:

Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу

Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара

Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.

Профилактика

Правильная эксплуатация позволяет надолго продлить срок службы утюга.

Основные рекомендации по эксплуатации следующие:

Хранить прибор подальше от животных и детей, так как они могут ненароком повредить соединительный шнур.
После использования устройства подождать остывания и аккуратно спрятать в коробку, не сминая провод.
Всегда сохранять температурный режим в зависимости от вида ткани.
Не допускать перегрева аппарата.

Когда происходит, что утюги включаются, но не нагреваются, то причины могут быть самыми разнообразными. Начиная от поломки мелкой детали, заканчивая разорванным проводом или образованием накипи. Почему это происходит, никто со 100% гарантией ответить не сможет, как минимум у всего есть свой срок годности, однако, правильная и бережная эксплуатация способна продлить срок службы любого изделия.

Что случилось?

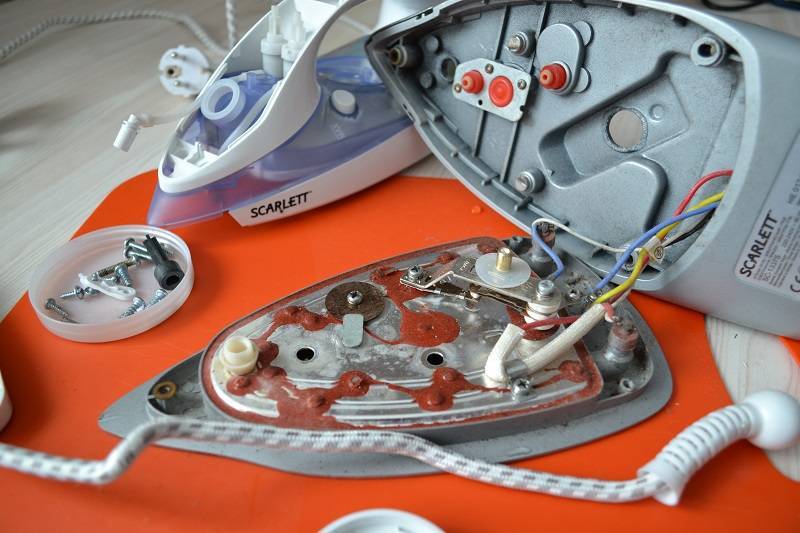

Перед тем, как разобрать утюг “Витек”, “Скарлет” или любой другой, попробуйте разобраться, что же именно произошло. Неполадки бывают разные:

утюг не нагревается;
утюг быстро отключается;
утюг перегревается;
пар выходит;
пар не разбрызгивается.

В первом случае надо, прежде всего, осмотреть:

провод;
розетку;
вилку;
место крепления провода и вилки.

Розетка и шнур

Если все в порядке, осмотрите внешнюю часть провода:

На шнуре не должно быть узлов, изломов и повреждений изоляции.
В месте соединения провода и вилки не должна торчать проволока, а оболочка провода должна быть без трещин и разрывов.
Нельзя допускать, чтобы на вилке были щели, разболтанные винты.

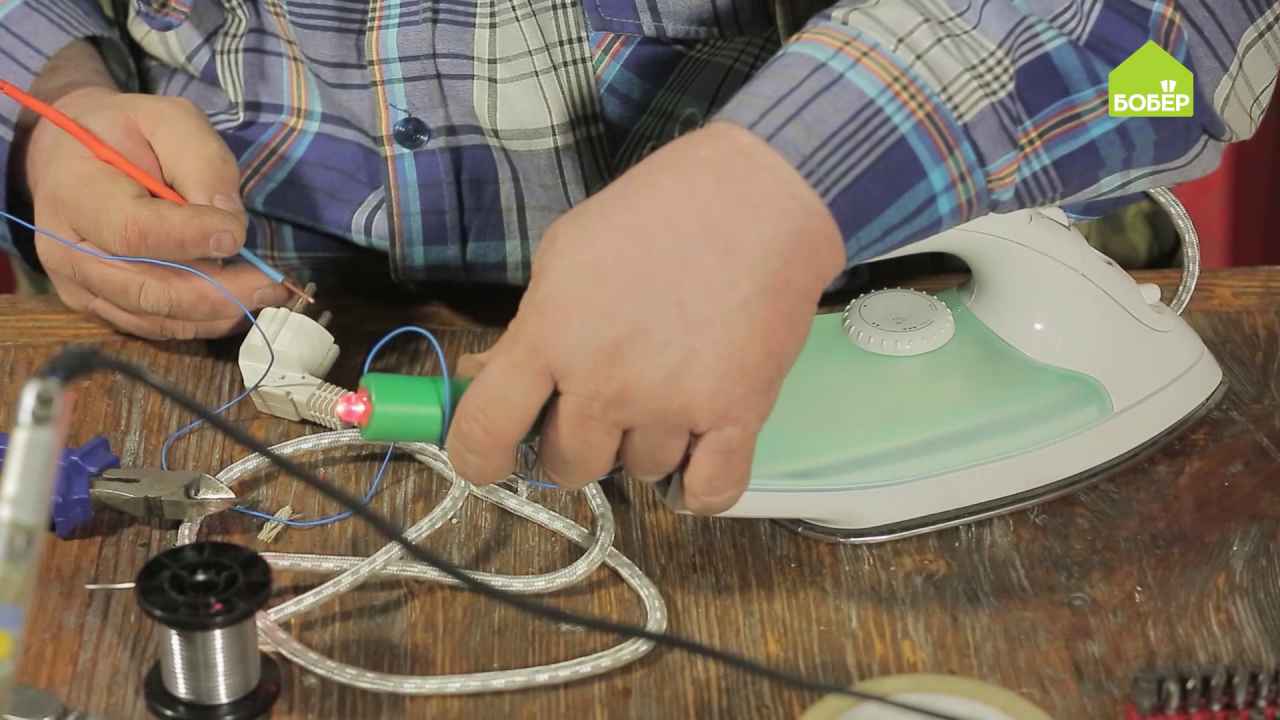

Что делать со шнуром?

Если есть видимые повреждения, провод лучше всего заменить, благо, в любом фирменном салоне фирмы, выпустившей утюг, вы найдете и комплектующие. Для этого его, конечно, потребуется снять.

Но иногда возможности разобрать утюг нет. Поэтому в поврежденном месте надо соединить оборванные куски провода и обмотать все это изолентой. Или только обмотать, если порвана внешняя часть. Вполне возможно, что добираться до клеммной колодки вам и не придется.

Другие повреждения

Если с проводом все в порядке и электросеть в доме работает нормально, вероятнее всего, сгорел ТЭН. Когда утюг быстро отключается или перегревается, проблемы могут быть как с ТЭНом, так и с терморегулятором. Починке эти детали не подлежат, их лучше всего заменить.

Инструмент

Чтобы удачно отремонтировать утюг, давайте подготовим сначала кой-какой рукодельный инструмент; большое количество времени это не занимает и значительных затрат не попросит:

2-4 отжимника для крышек;
отжимник для скрытых защелок;
не дорогой светодиодный фонарик (именно светодиодный) и лупу;
полоску замши, пилку для ногтей, спирт;
или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножиком

Отжимник для крышек выполняется из верхнего, самого крепкого слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов нередко устанавливают на щеколды без фиксации. В гарантийном центре такую крышку сжимают особыми клещами и вынимают. Чтобы снять ее кустарным способом, крышку необходимо поддеть: зубья защелок без фиксации скошены с двух сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножиком или широкой отверткой, как на рис. с правой стороны, не нужно: сталь оставит на пластике следы. Надёжность слоя поверхности бамбука на изгиб больше, чем у пластиков, а на сдвиг ниже. Благодаря этому бамбуковый отжимник правильно поддетую крышку снимет, но, может быть, с поверхности помнется сам, не повреждая пластик. Если же крышка не поддета неверно и не поддается, бамбуковый отжимник поломается, не повредив утюга. Работают бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок выходит из срезанной на клин пластиковой мешалки для кофе, которые предоставляют кофейные автоматы. Отжимник из мешалки проходит в любую щель и бережно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Недорогие мини-фонарики на светоизлучающих диодах дают очень жёсткий свет с резкими тенями. В этом случае это положительное качество: такой свет глубоко попадает в тонкие щели, и под лупой можно рассмотреть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Прекраснее всего, разумеется, найти схему разборки утюга этой модели, но попробуйте-ка! И стандартных схем размещения тайных запоров тоже не ищите: они бывают разнообразными у одной и такой же модели одного и того же производителя. Читали в инструкциях: «Изготовитель оставляет за собой право вносить в конструкцию изменения, не которые влияют на трудоспособность изделия»? Т.е., при разборке утюга спрятанные соединения быстрее всего нужно будет искать самому.

Нужно сказать, западные фирмы поэтапно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый приобретай!» Но азиаты храбро за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. дальше) быстрее всего окажется не под крышкой заливочной горловины, а… под кнопками водоподачи и пара!

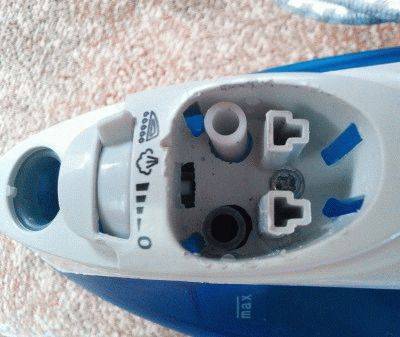

Спрятанные щеколды в кнопках утюга

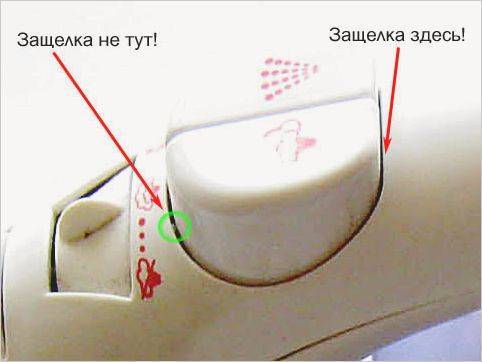

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Щеколды с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, необходимо:

Подать кнопку вперед.
Вставить сзади нее отжимник из мешалки.
Отжать защелку.
Не вынимая отжимника, поднять кнопку вверх до конца. Обязан быть слышен слабый щелчок зуба щеколды, вышедшего из паза.
Удерживая кнопку, чтобы не упала, вытянуть отжимник.
Продолжая удерживать кнопку, подать ее вперед с уклоном, чтобы скользящий шип вывернулся из паза.
Сделать то же самое со второй кнопкой.

Фасонный крепеж

Винты в утюгах западных изготовителей очень часто или традиционные с крестовым шлицем или под шестигранник. Приобретать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем просто отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые сильно любят китайцы, (с правой стороны на рис.), однако без крепкого нажима: боковое усилие при этом создается внушительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией очень маленьких рывков, переставляя отвертку в иные пары пазов.

Фасонные винты

Труднее всего будет отвернуть винт со шлицом TORXX (с правой стороны на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Комфортнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и кусачками, но тогда на перемычке шлица останутся вмятинки. Винту от них не будет ничего, но специалист, ни с того ни с сего к нему попадет этот утюг, накинет на ремонт за предыдущий неопытный доступ.

Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт

Как устроен утюг с паром

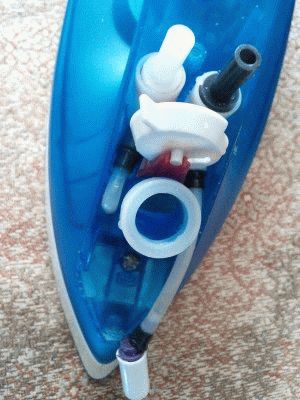

Бак и помпы утюга Saturn ST – CC0211

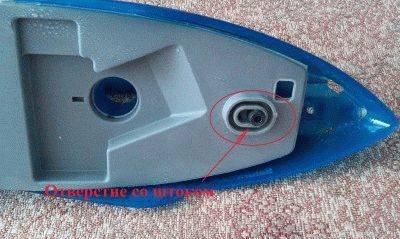

Бак, помпы парового утюга Saturn ST – CC0211 хотелось рассмотреть подробнее. Во-первых, посмотрите кольцевой регулятор подачи пара. Отвечает за высоту поднятия бронзового штока, оканчивающегося ниппелем. Через него вода достигает герметичного бачка подошвы, превращаясь в пар. Кольцо пластиковое, зря. По мере эксплуатации деталь начнёт изнашиваться. Следовательно, постепенно бак начнет травить воду. Заметим:

Нет защиты против протечки воды из узла (помпы, шток ниппеля) в заднюю часть ручки, выходящую на электрическую часть.

В утюге заземление, провод прикручен к алюминиевой части подошвы, отлитой единым целым с бачком. Здесь идет питание завальцованного внутрь нагревательного элемента. Соединено клеммами, не защищены от попадания влаги. Следовательно, если утюг забыть заземлить, в электрическую часть попадет влага, возможен смертельный исход пользователя утюга. Подключайте прибор правильно во избежание неприятных последствий.

Каждая помпа снабжена поршнем, возможно извлечь параллельно возвратной пружине. Помпа разбрызгивателя не отличается от помпы парового удара. Нажимать обе нужно резко, иначе вместо струйки в направлении прямо по курсу получаются потеки, попадающие на одежду. Помпа разбрызгивателя соединена с соплом носика, помпа парового удара соединена с вертикальной стальной трубкой, уходящей в герметичный бачок подошвы утюга.

Что делать, если сгорел электронагреватель в утюге Braun

К сожалению, в гладильных приборах Braun вышеописанных серий ТЭН меняется только вместе с подошвой. Если он сгорел, придется покупать новое основание электроутюга. Поскольку его стоимость ненамного меньше, чем цена утюжка, есть смысл подумать о приобретении нового бытового прибора.

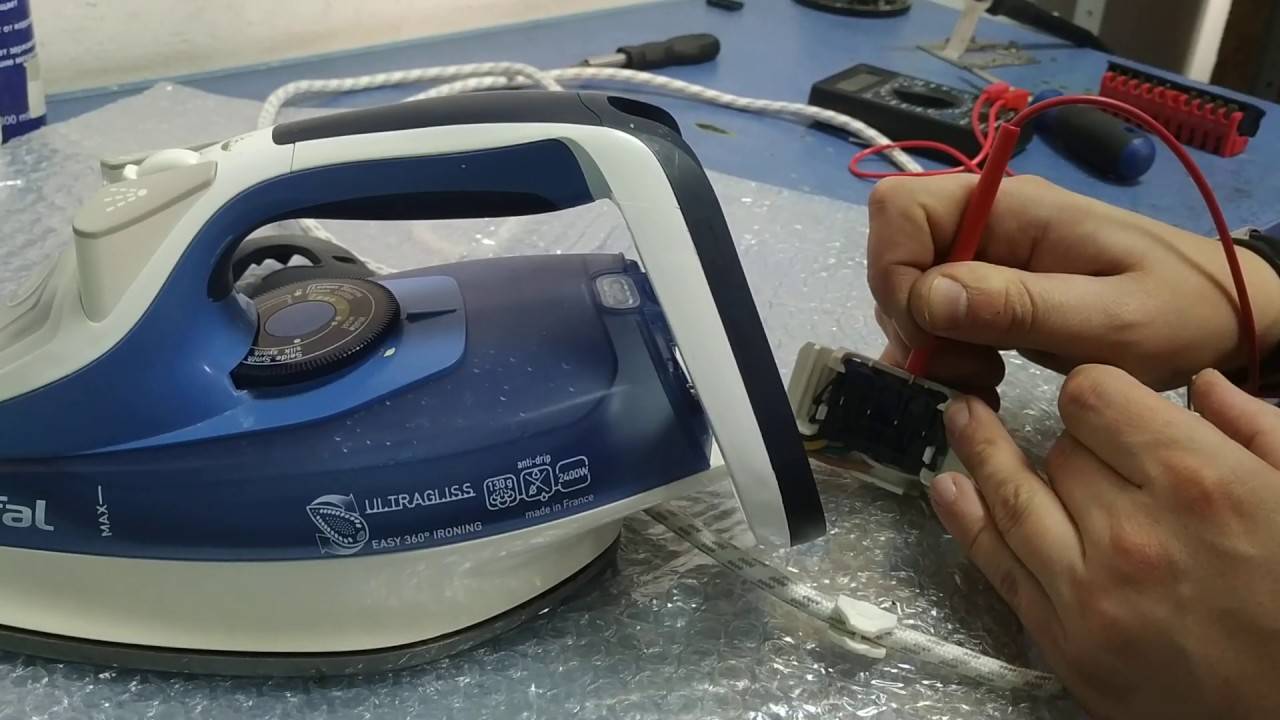

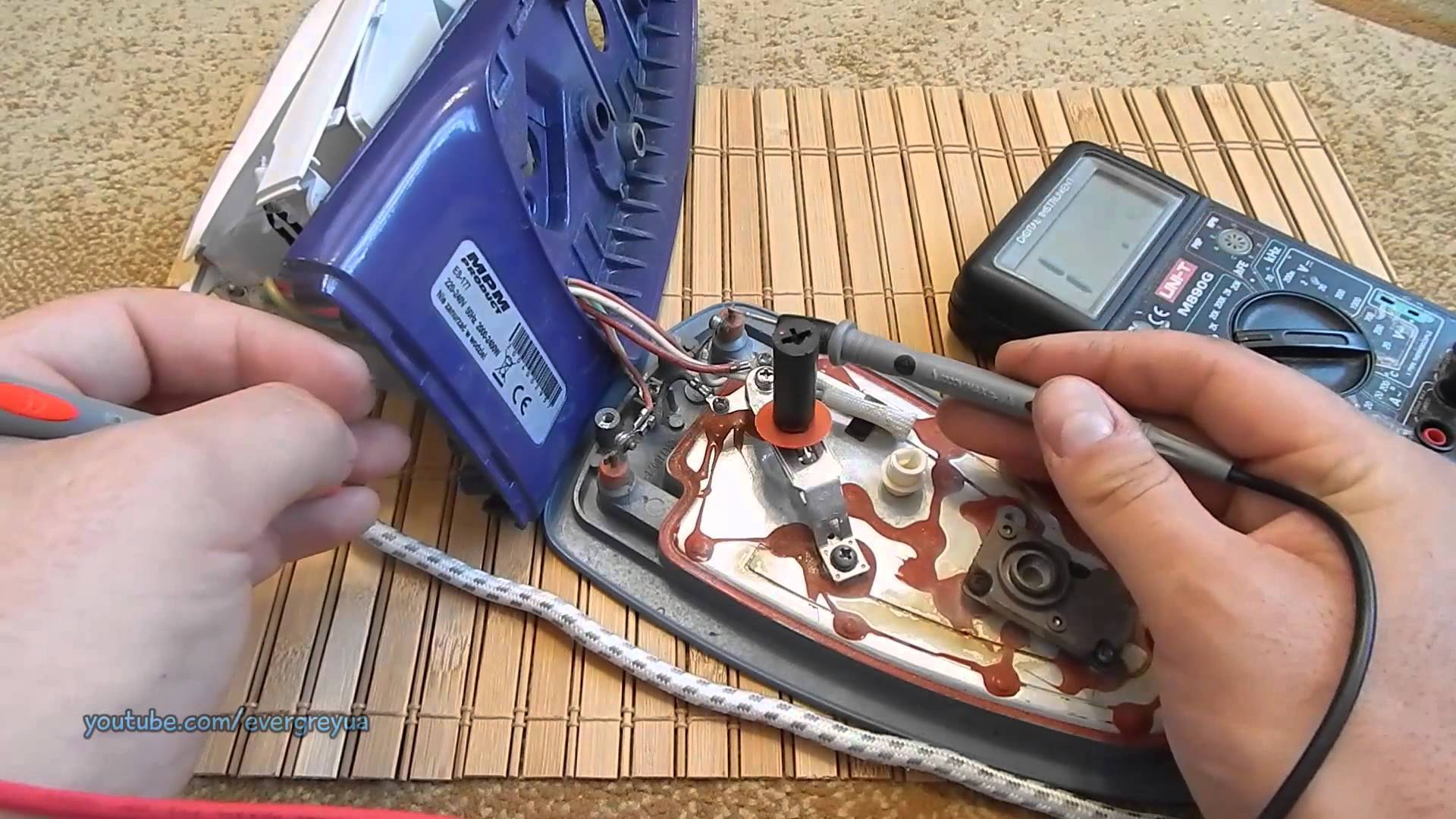

Проверить целостность ТЭНа можно мультиметром, замерив сопротивление между двумя крайними пластинами, выходящими из основания. Сопротивление целого нагревателя от 50 до 60 Ом. Если измерительный прибор покажет очень большую величину или его табло начнет мигать, в цепи произошел обрыв.

В заключение хочется отметить, что пластиковые зажимы в корпусах гладильных приборов немецкого производства не отличаются большой прочностью. Поэтому будьте осторожны во время разборки.

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация	Порядок действий

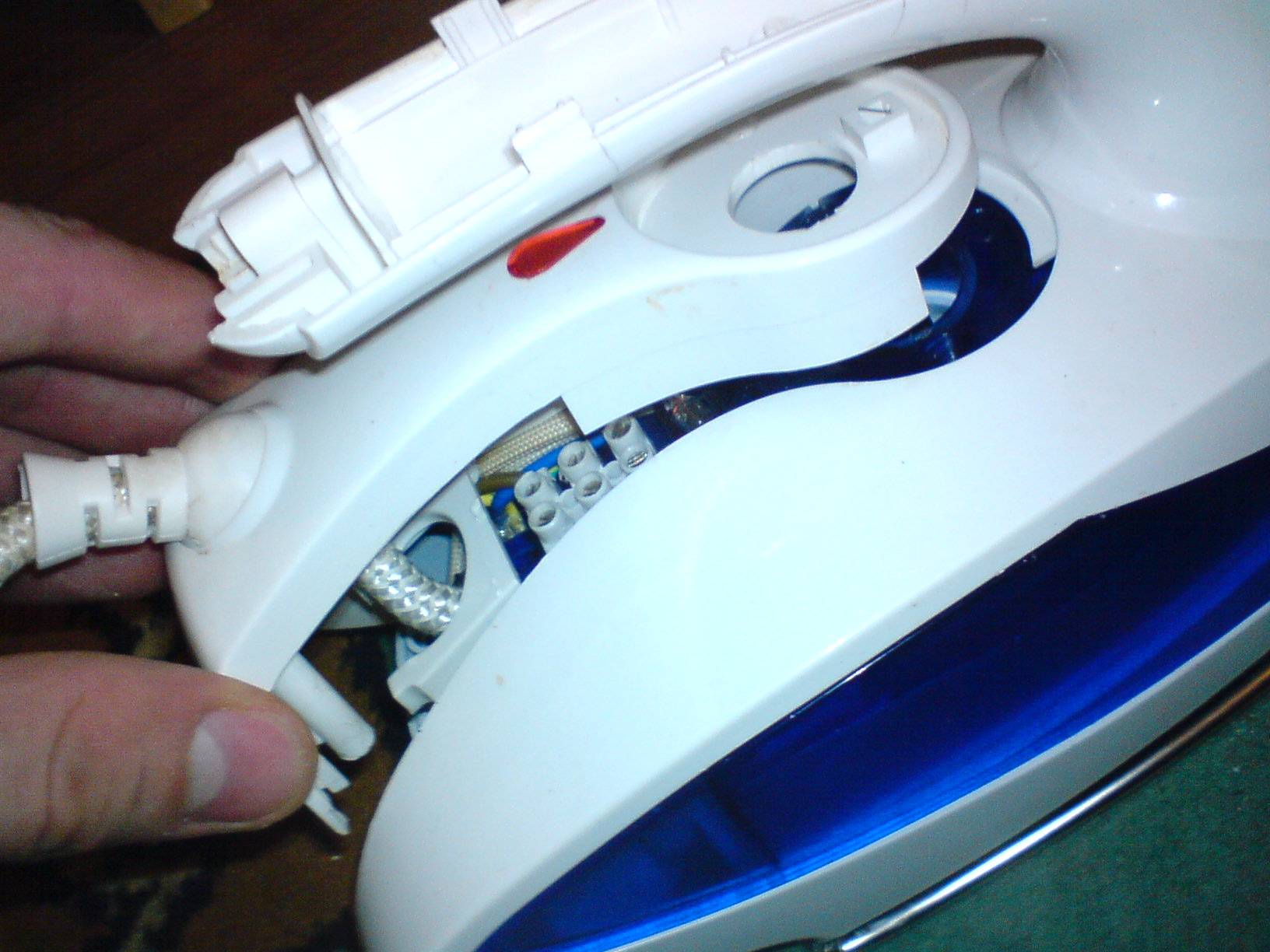

	Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается
	Отверните крепежный шуруп и снимите пластиковую крышку
	Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур
	Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки
	Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону
	Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга
	Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия
	Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой
	Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

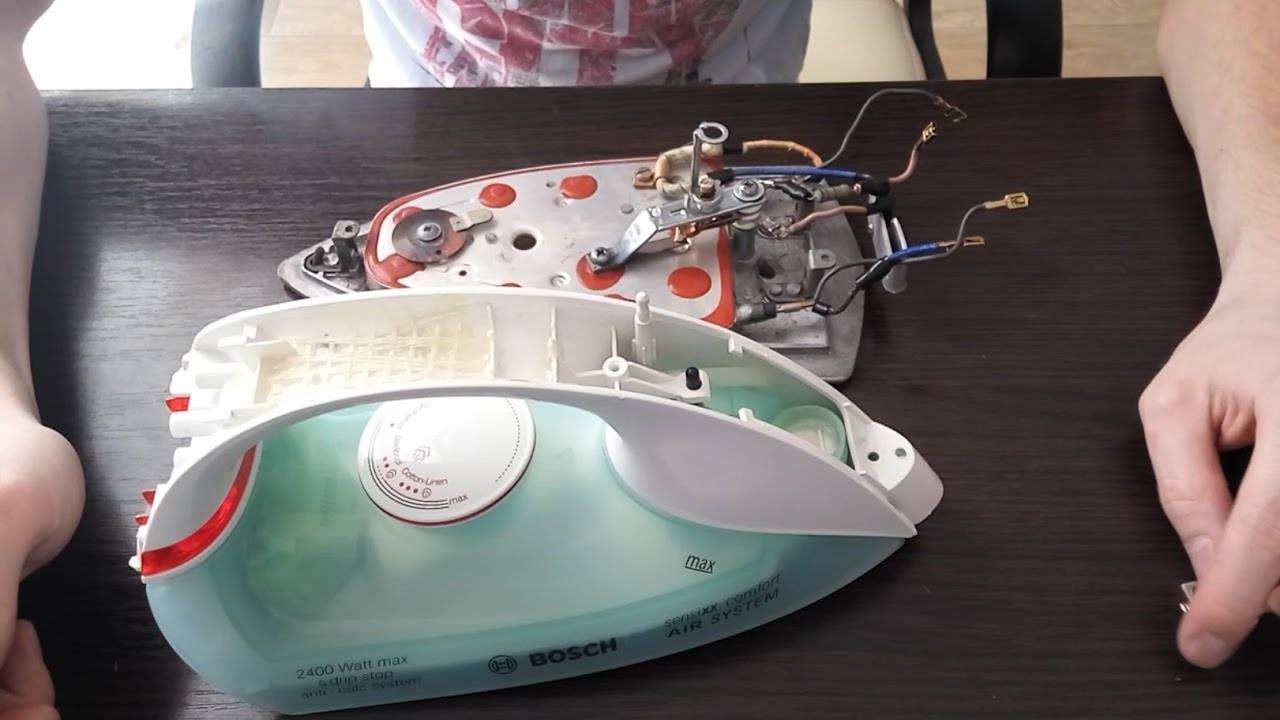

	Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

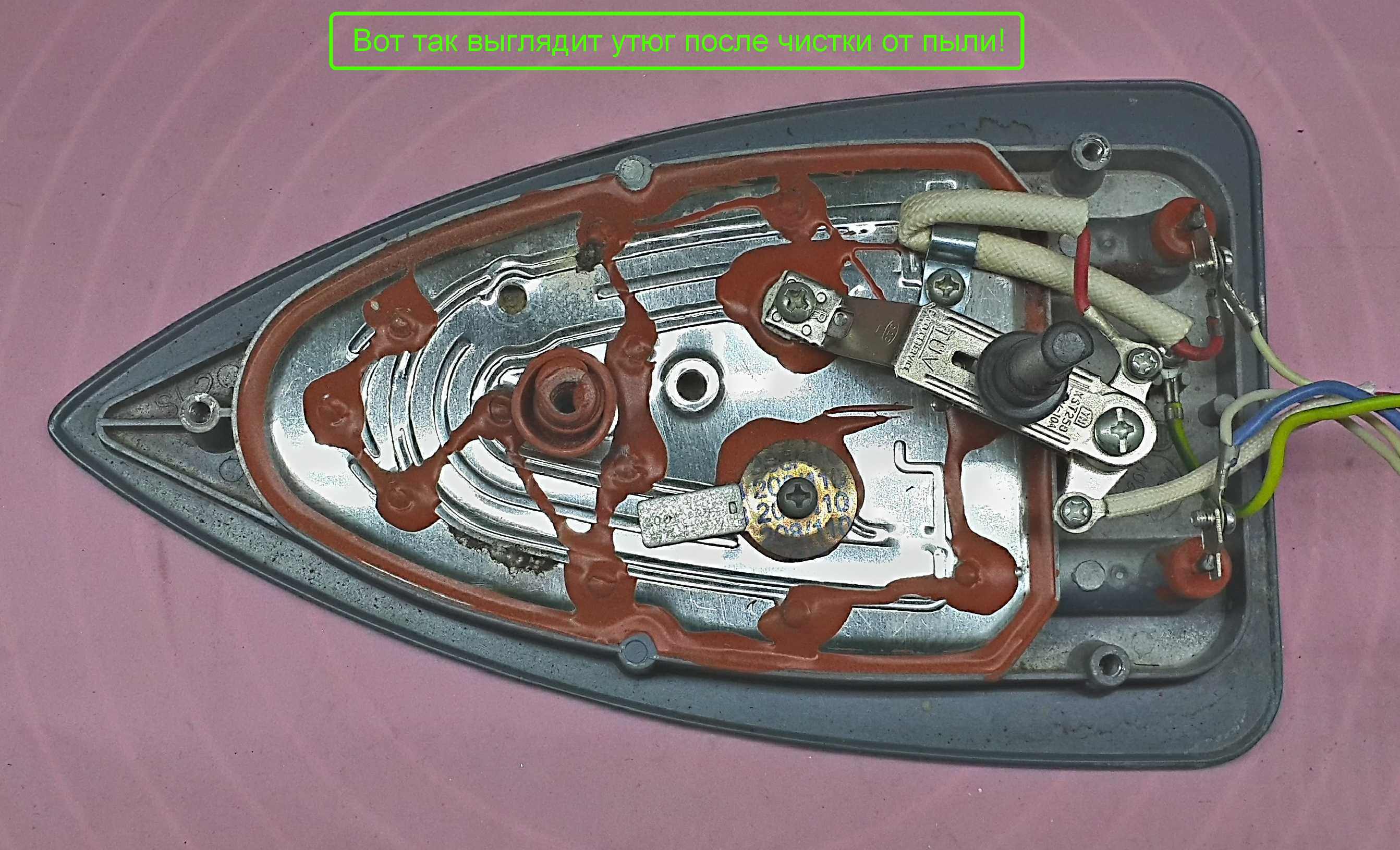

	Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

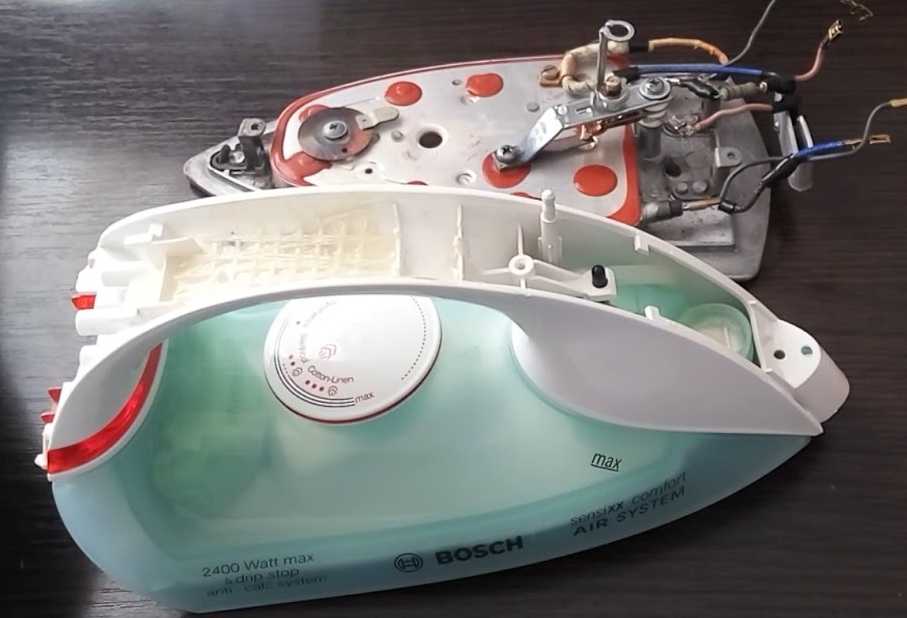

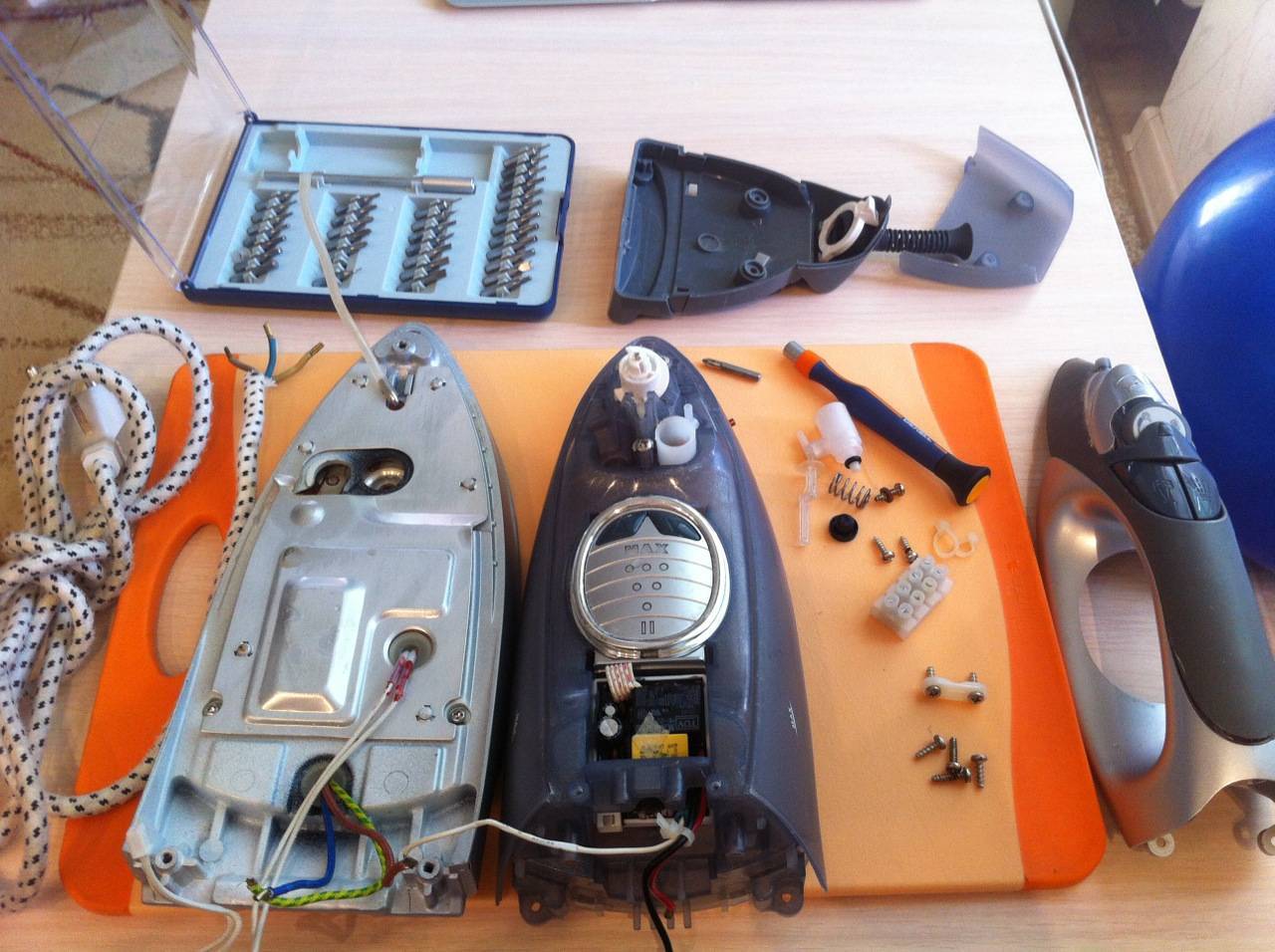

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

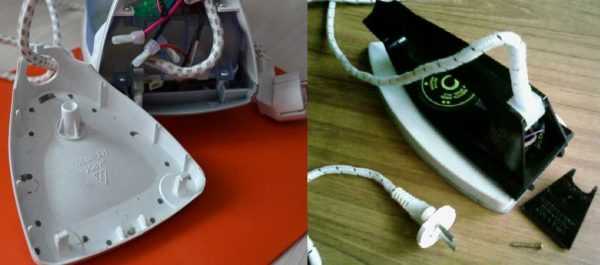

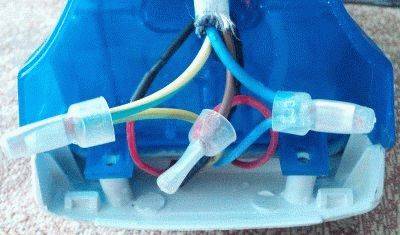

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

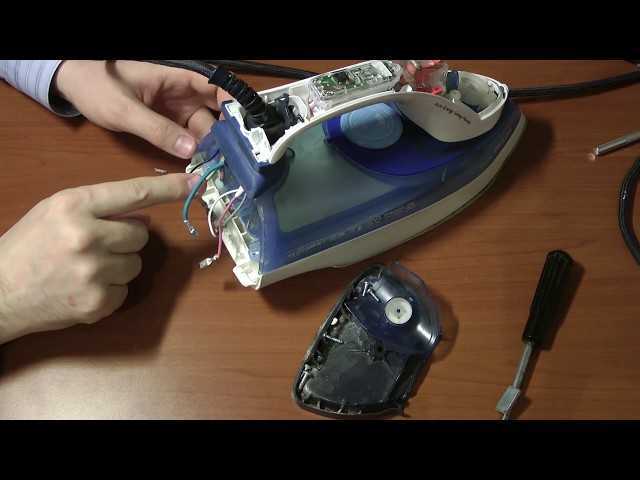

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

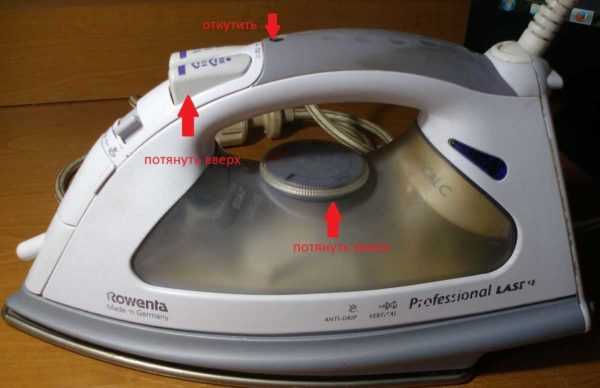

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

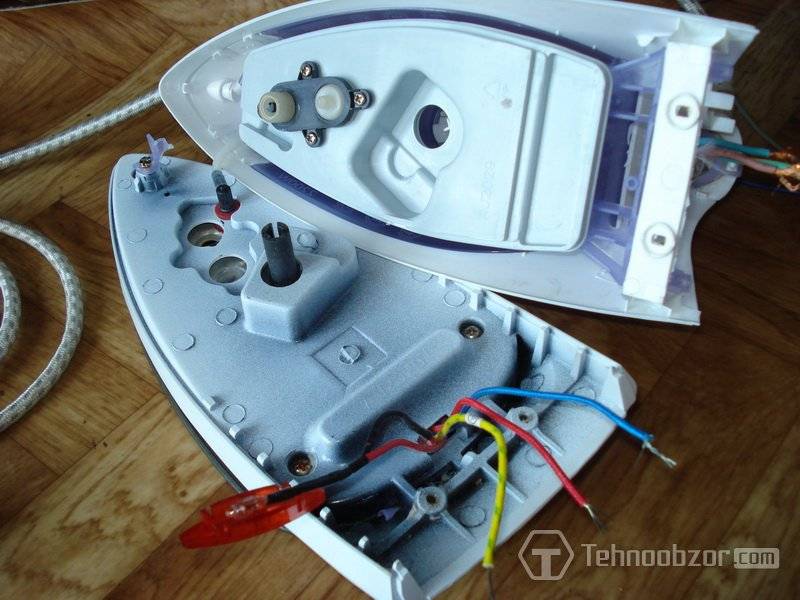

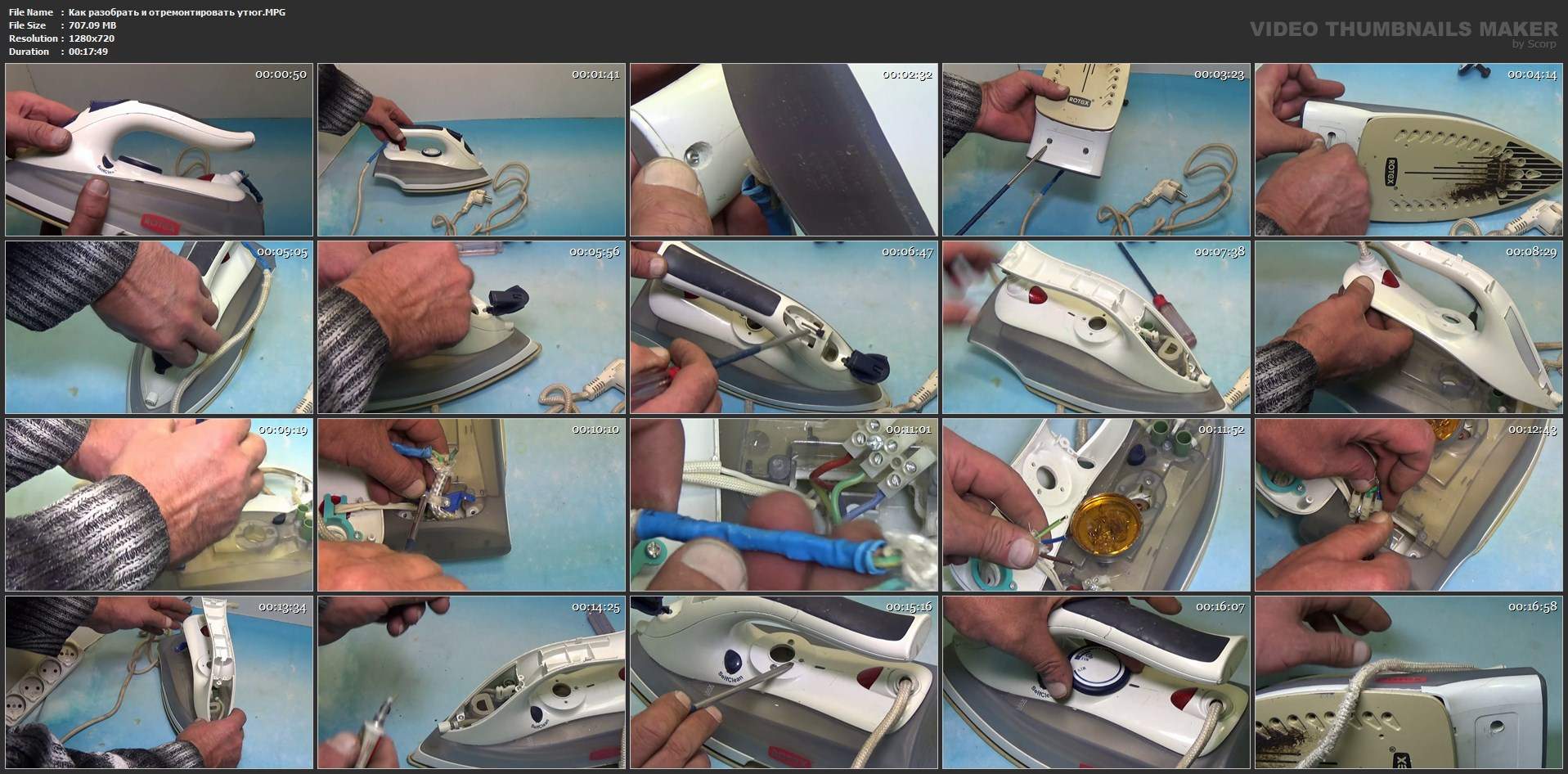

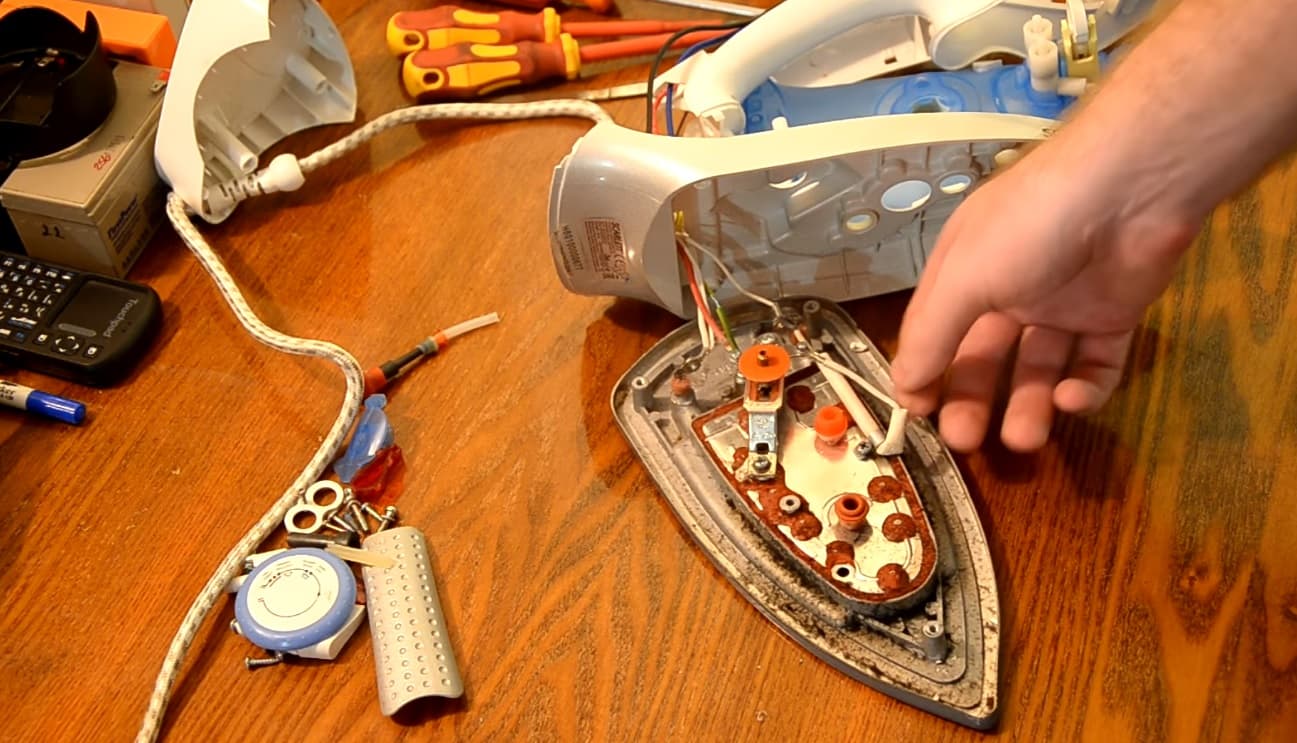

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

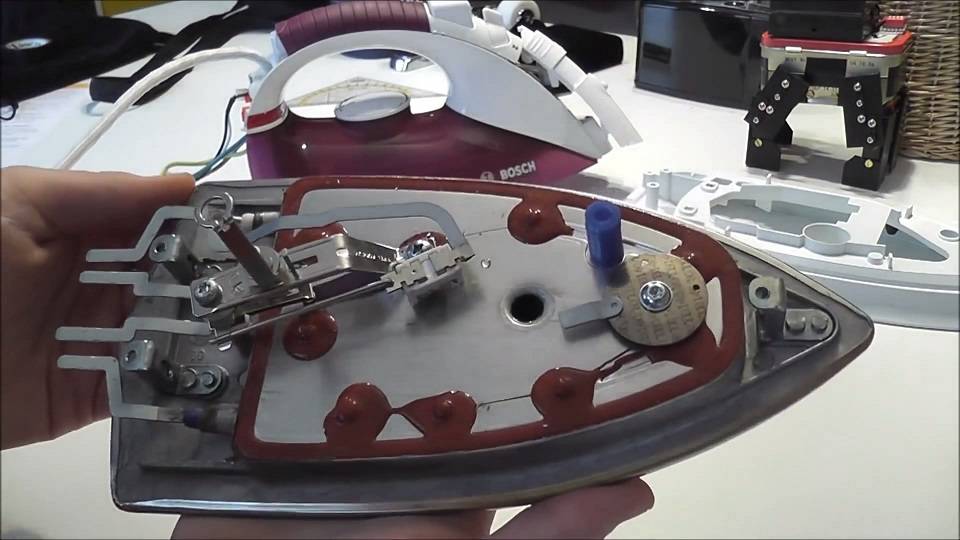

Внешний водяной термостат

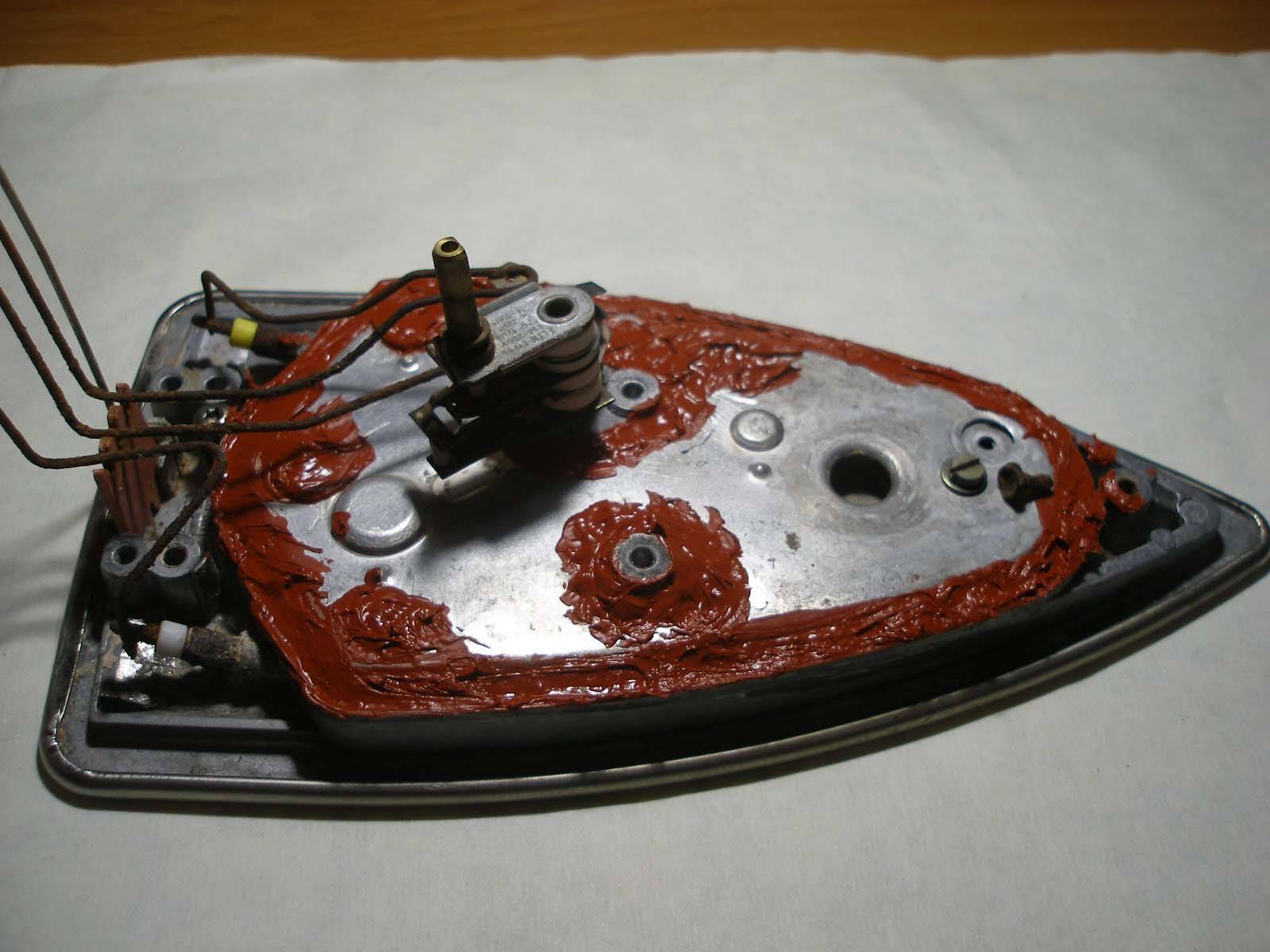

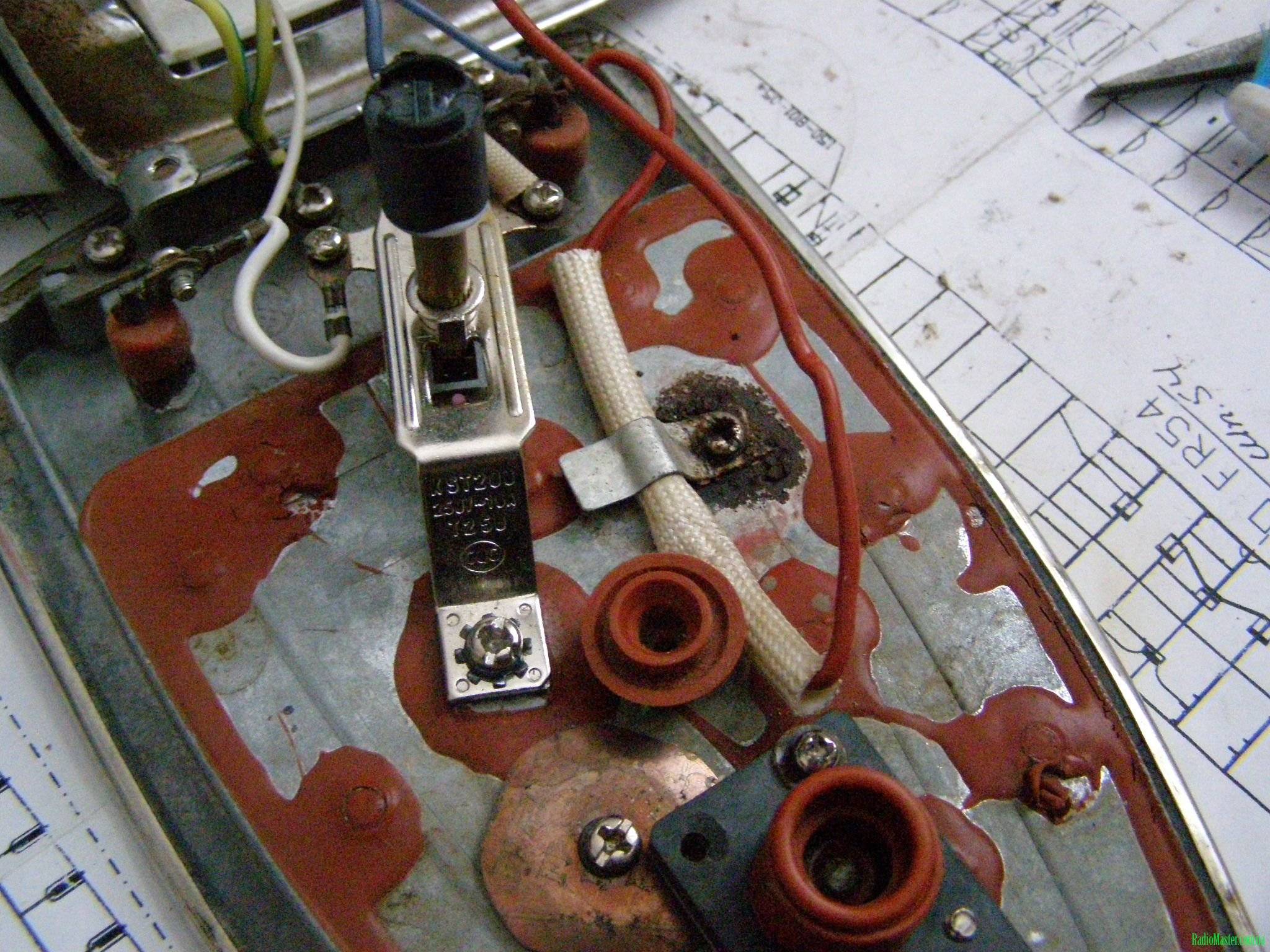

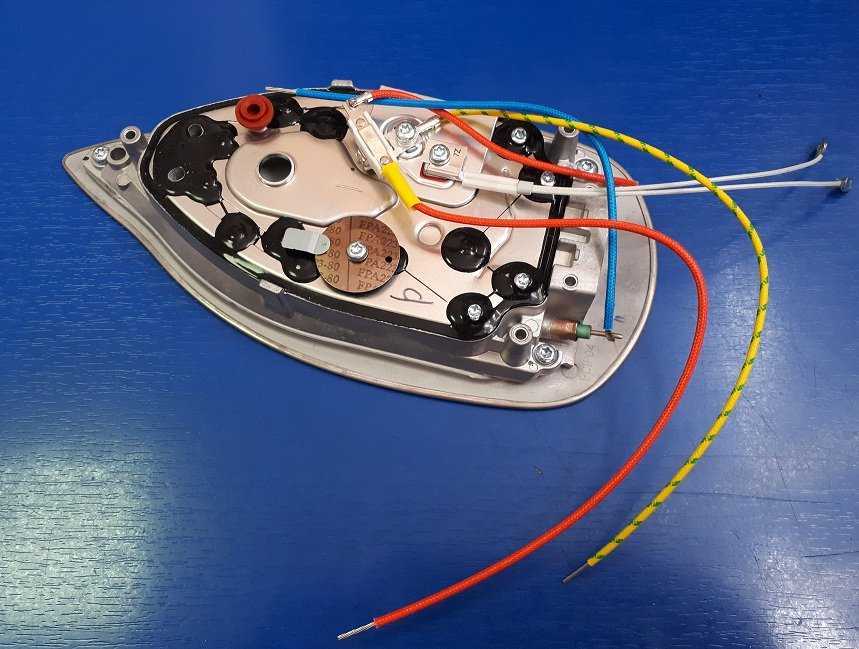

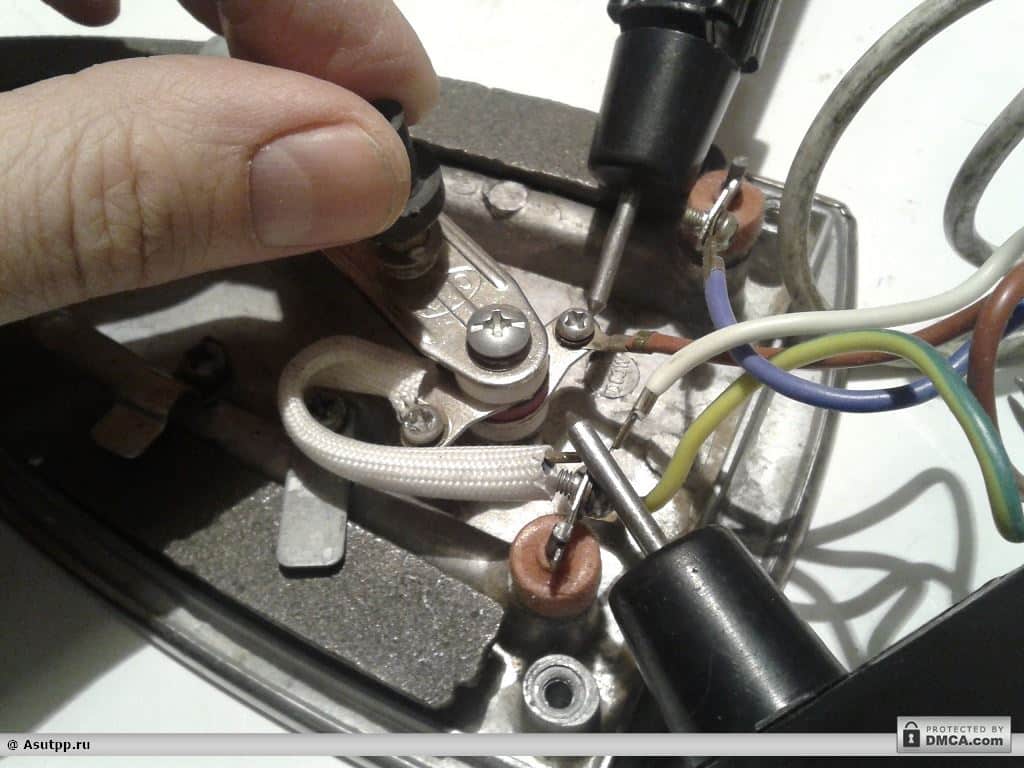

Температурный регулятор подошвы – очень важный узел утюга и один из самых подверженных неполадкам; представляет он собой механическое триггерное приспособление, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в термостате утюга нет. Как и в термостате холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, Трубчатый нагреватель греется. Степень сжатия пружины изменяется ручкой установки температуры.
С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
Биметаллическая пластина, изгибаясь от нагревания, давит через шток на подвижный контакт, пока не пересилит пружину.
Пружина перебрасывается и размыкает контакты.
Трубчатый нагреватель отключается, подошва утюга с биметаллической пластиной охлаждаются.
Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

Трубчатый нагреватель опять нагревается, цикл повторяется.В устаревших утюгах и части новых внешний водяной термостат собран по схеме со свободным коромыслом (поз. 1 на рис.):

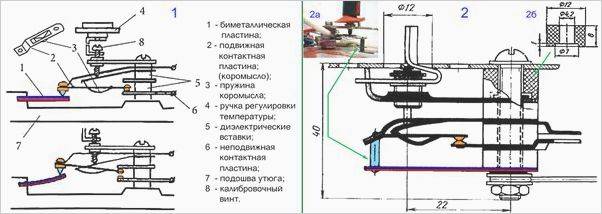

Схемы устройства внешних водяных термостатов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. температурная разница срабатывания и возврата регулятора. Благодаря этому в регуляторах со свободным коромыслом постоянно есть юстировочный винт под ручкой, который покручивают, если утюг греет очень сильно (завинтить на 1-2 оборота) или слабо (выкрутить на так же). Для доступа к калибровочному винту необходимо снять ручку температурные регулировки. Она сидит на оси на трении, но держится в корпусе лапками с упорами, см. рис. с правой стороны. Чтобы снять ручку, ее необходимо повернуть до минимума до конца (за первую точку) и потянуть вверх.

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

струя пара слишком слабая или отсутствует вовсе;
не происходит нагрева воды или температура недостаточна;
пар выходит через отверстия, не предназначенные для его вывода;
вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

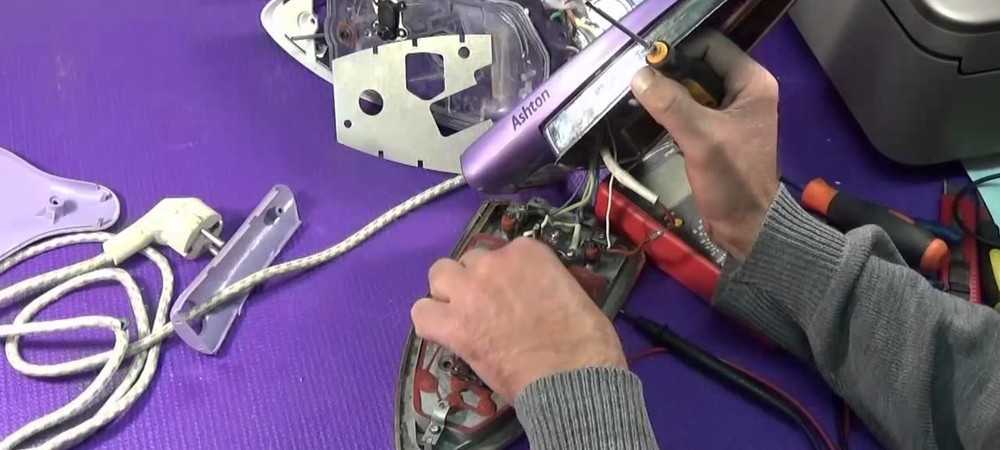

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела

В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

неправильной эксплуатации;
скачков напряжения в сети;
низкого качества самого прибора;
использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

нарушение герметичности жидкостных бачков;
повреждения паровых шлангов;
износ прокладок и вспомогательных запчастей;
поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками

https://youtube.com/watch?v=nxiFZAyzmBo

Профилактические меры

Если вода течет из подошвы утюга, на устранение проблемы может уйти много времени и средств. Выполнение простых правил помогает предотвратить неисправность:

Задействовать отпаривание нужно только при необходимости. В данном режиме утюг работает под большими нагрузками и быстрее выходит из строя.
Хранить прибор нужно в вертикальном положении. Регулятор температуры при этом должен быть выставлен на 0.
В резервуар не следует заливать водопроводную воду — она содержит большое количество примесей. Перед применением ее нужно хотя бы кипятить, а лучше отдавать предпочтение жидкостям с мягким составом.

По окончании отпаривания воду из утюга следует выливать. Если прибор хранят в сухом состоянии, в нем реже возникает накипь, а уплотняющие элементы в резервуаре не теряют эластичности.

Как разобрать утюг

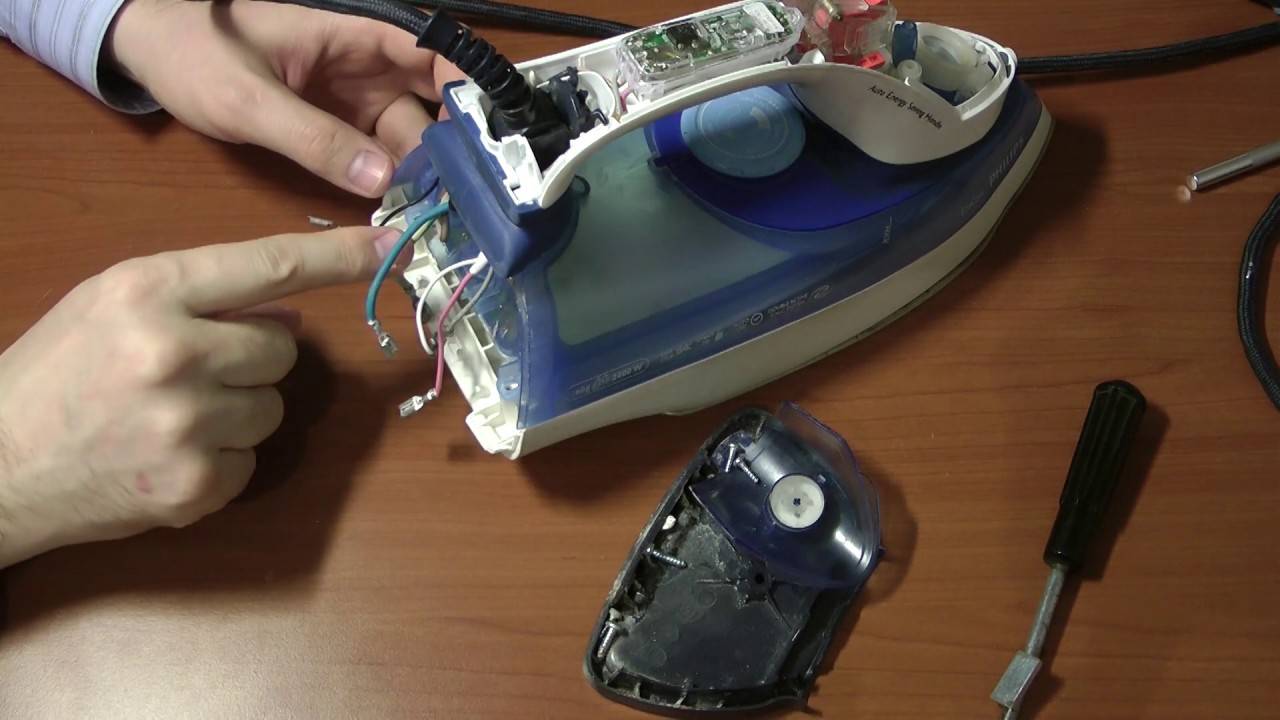

Снять заднюю крышку — первое что надо сделать при разборке утюга

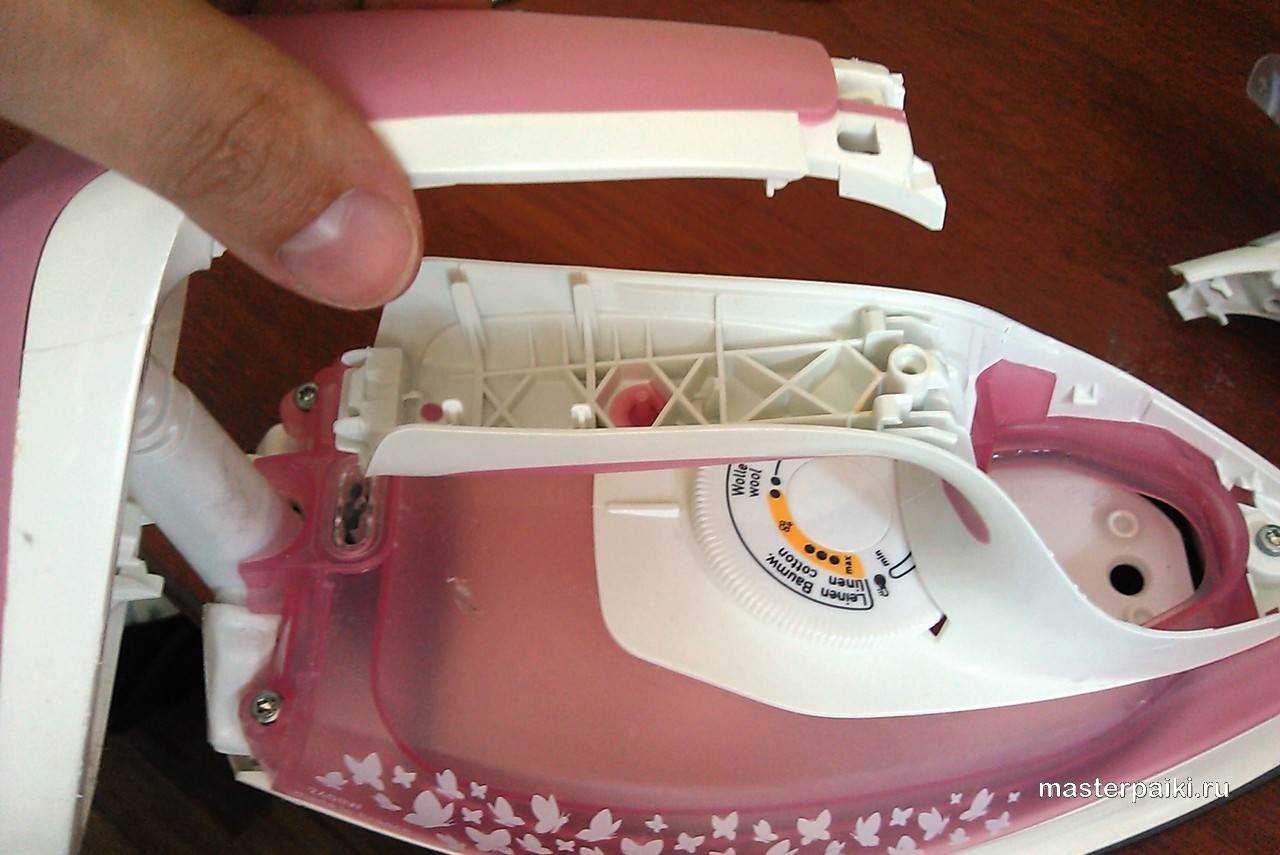

Чтобы разобрать утюг надо снять кнопки

Ремонт утюга: разборка, характерные неисправности и способы их устранения

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
