Статическое давление в системе отопления и его расчет +Dbltj

Какое давление показывает манометр?

Эта физическая величина характеризует степень сжатия среды, в нашем случае – жидкого теплоносителя, закачанного внутрь системы отопления. Измерить любую физическую величину означает сравнить ее с некоторым эталоном. Процесс измерения давления жидкого теплоносителя любым механическим манометром (вакуумметром, мановакуумметром) представляет сравнение его текущей величины в точке размещения прибора с атмосферным давлением, играющим роль эталона измерения.

Чувствительные элементы манометров (трубчатые пружины, мембраны, и др.) сами находятся под действием атмосферы. Наиболее распространенный пружинный манометр имеет чувствительный элемент, представляющий один виток трубчатой пружины (см. поз. рисунка ниже). Верхний конец трубки запаян и связан поводком 4 с зубчатым сектором 5, сцепленным с шестеренкой 3, на вал которой насажена стрелка 2.

Устройство пружинного манометра.

Исходное положение трубки-пружины 1, соответствующее нулю шкалы измерения, определяется деформацией формы пружины давлением атмосферного воздуха, заполняющего корпус манометра. Жидкость, поступающая внутрь трубки 1, стремится дополнительно деформировать ее, поднимая верхний запаянный конец выше на расстояние l, пропорциональное своему внутреннему давлению. Сдвиг конца трубки-пружины преобразуется передаточным механизмом в поворот стрелки.

Угол φ отклонения последней пропорционален разности полного давления жидкости в трубке-пружине 1 и местного атмосферного. Измеренное таким прибором давление называется манометрическим или избыточным. Точкой его отсчета является не абсолютный нуль величины, эквивалентный отсутствию воздуха вокруг трубки 1 (вакуум), а местное атмосферное давление.

Известны манометры, показывающие абсолютное (без вычета атмосферного) давление среды. Сложное устройство плюс высокая цена препятствуют широкому использованию таких приборов в системах отопления.

Величины давлений, указываемых в паспортах любых котлов, насосов, запорной (регулирующей) арматуры, трубопроводов являются именно манометрическими (избыточными). Измеряемая манометрами избыточная величина используется в гидравлических (тепловых) расчетах отопительных систем (оборудования).

Манометры в системе отопления.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

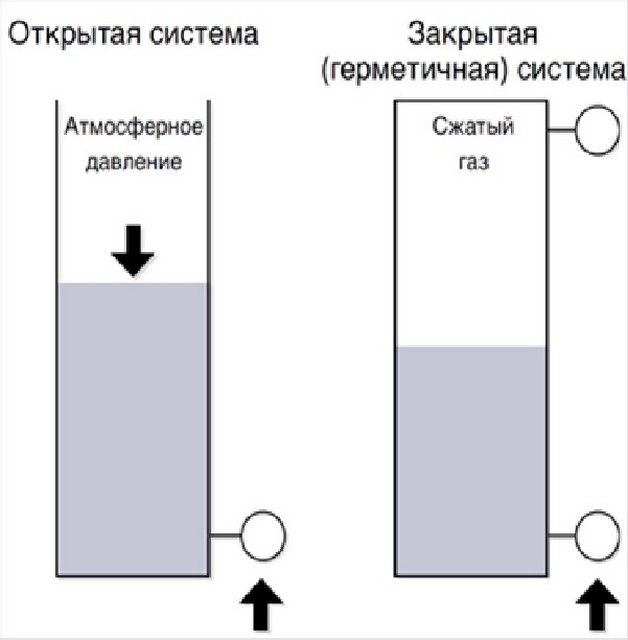

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее. Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Основная информация

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе: выход из строя радиатора; ошибки при установке; несоответствие мощности котла «родному» трубопроводу; разгерметизация и появление течи; перебои/скачки при подаче газа.

Осуществление контроля

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя. Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования. Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя. Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев. По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию. В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора. Котел автоматически отключается в результате достижения назначенной программой температуры. Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Осуществление контроля

Чтобы была возможность постоянного отслеживания уровня давления, при обустройстве отопительной системы устанавливаются специальные датчики — манометры. На основе их показаний можно вовремя заметить любые отклонения и своевременно принять меры. С помощью этого оборудования иногда можно предотвратить довольно опасные ситуации.

Например, очень часто отопительные магистрали скрываются в стенах дома. Это делается для того, чтобы не нарушалась эстетичность внешнего вида помещения. но такой подход чреват тем, что в случае утечки теплоносителя из какого-либо участка трубопровода вы рискуете не заметить этого вовремя.

Последствием подобной ситуации может стать и затопление дома, и сильный прорыв, и образование плесени и грибка внутри стены — все это довольно сложно ликвидировать. Но если ориентироваться на показатели манометра, то можно вовремя определить начало утечки, поскольку давление в системе при этом понижается. Своевременно принятые меры по устранению неполадки сводят риск появления негативных последствий к минимуму.

Конечно, для полноценного контроля одного манометра недостаточно — необходимо несколько приборов, установленных в разных местах. Например, они монтируются на входном и выходном контуре отопительного котла (если оборудование относится к категории двухконтурных), в самой верхней и в самой нижней точке системы, с двух сторон циркуляционного насоса. А также желательно установить по одному прибору на каждую развилку трубопровода.

Но прежде чем ориентироваться на манометры, неплохо было бы узнать, от чего может зависеть давление, что может повлиять на его показатели. И первое, о чем стоит поговорить — это тип циркуляции теплоносителя.

Теплоноситель в статическом и динамическом состояниях

Теплоноситель любой системы отопления может находиться в двух состояниях:

• неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
• подвижном (динамическом), вызываемом такими причинами: естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
• принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;
• тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.

Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.

Из какого материала делается

В настоящий момент популярны чугунные, латунные и изделия из стали. К примеру, арматура из чугуна и стали устанавливается в системах трубопровода с чрезмерным расходом воды или пара. Клапаны из латуни очень часто встречаются в системах вентиляции

Их важное преимущество – небольшие размеры, благодаря этому компонент устанавливается даже в маленьких помещениях, с ограниченным расходом воды

Лучше всего применять стальной или чугунный регулировочный клапан. Популярны стальные изделия, которые аналогичные надежные, как и чугунные аналоги, но намного дешевле

Подбирая материал, берутся во внимание характеристики давления в системе и размеры самой арматуры

Стальной клапан

Причины низкого давления

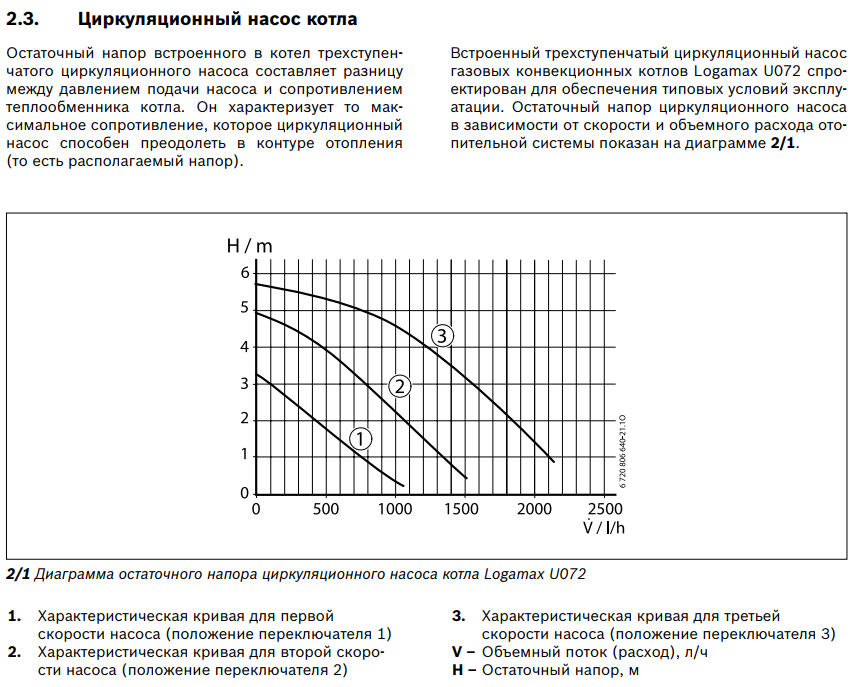

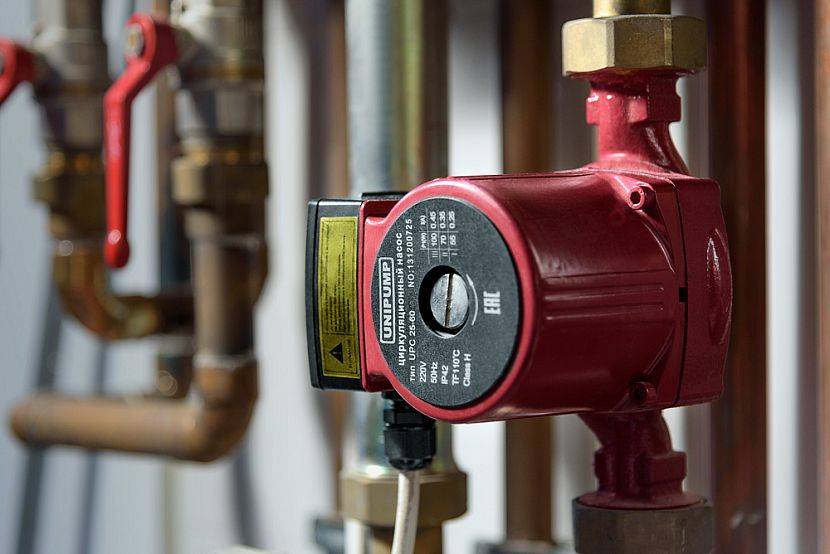

Неисправный цркуляционный насос может быть причиной низкого давления

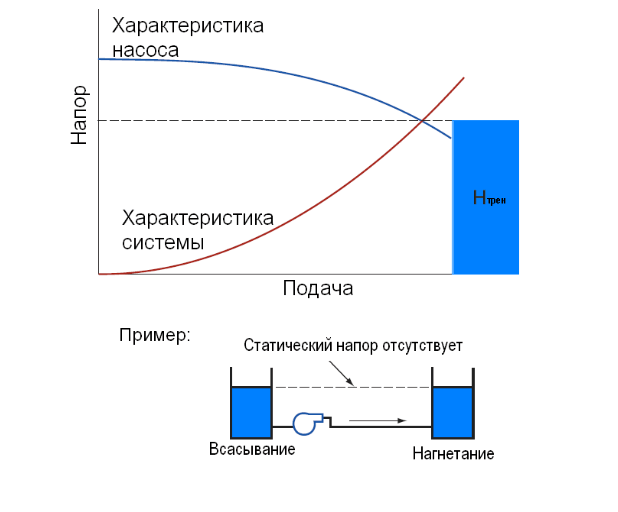

Напор зависит от конструктивных особенностей отопления. В коммуникациях с естественной циркуляцией и негерметичными расширительными бачками давление зависит только от высоты водяного столба. Причиной падения может стать низкий уровень воды.

В негерметичных системах вода испаряется с поверхности накопителя или может вытекать сквозь негерметичные соединения. По мере снижения показателя воду доливают до необходимого уровня. Вода испаряется постепенно, поэтому если давление упало резко, нужно искать утечку.

В замкнутых системах с герметичными расширительными бачками причин больше:

• недостаточно воды/антифриза;

• нет давления в воздушной полости расширительного бачка или происходит утечка воздуха через золотник подкачки;

• разрыв мембраны;
• постепенное уменьшение внутреннего сечения труб по мере накопления отложений ржавчины, извести, грязи;
• неисправность циркуляционного насоса;
• воздушные пробки в магистралях и радиаторах.

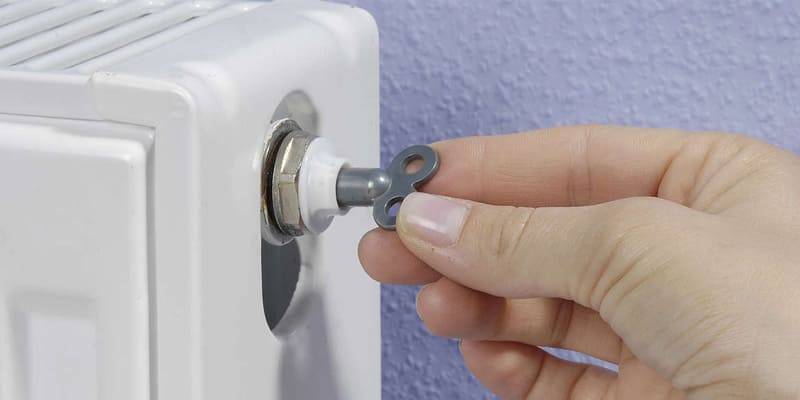

Завоздушивание радиаторов приводит к падению давления

Достоверно выявить проблему можно только при комплексном подходе и анализе обстоятельств, при которых понизилась характеристика.

В многоэтажных домах снижение показателя происходит при отключении циркуляционных насосов или завоздушивании радиаторов или труб. Для устранения последней неисправности на радиаторах обязательно устанавливают краны Маевского или автоматические стравливатели.

В случае закипания или перегрева воды в системе из неё может выделяться кислород. Газ легко подвергается сжатию, поэтому давление может упасть.

Повышенное выделение воздуха наблюдается при установке новых алюминиевых радиаторов. При первом нагревании происходит резкое выделение воздуха из теплоносителя, вследствие чего показатель снижается.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Расчет давления в воздуховоде

Перемещение газовоздушной смеси в воздуховодах происходит в определенном режиме. Все параметры потока должны быть известны заранее, чтобы оборудование работало без перегрузок, а сами воздуховоды не подвергались чрезмерным нагрузкам. Основное значение, которое надо определить в первую очередь — давление воздуха. Оно определяет эффективность работы системы и позволяет получить все остальные данные о режиме передвижения воздушного потока.

Формула выглядит следующим образом:

v=L/3600*F

Где:

• v – скорость

• L — расход

• F — сечение воздухопровода

Зная скорость потока, можно приступать к дальнейшим расчетам.

Пьезометрический график | Пьезометрический график теплосети

      Здравствуйте! Для того, чтобы построить пьезометрический график, или как я его называю, график давлений, необходимо:

1. Схема тепловой сети, с разветвлениями по участкам. На схеме должны быть указаны диаметры трубопроводов, их протяженность, номера участков и др.данные.

2. Профиль магистрали (условно принимают отметку земли).

3. Гидравлический расчет тепловой сети. Это вообще ключевой момент. Про гидравлический расчет теплосети я писал в этой статье.

4. Высота зданий по теплотрассе.

5. Напор концевого абонента тепловой сети.

      В последнем, пятом пункте напор у концевого абонента принимается, как правило, равным необходимому располагаемому напору перед элеватором (для графика 150/70 °C – не менее 15 м.в.ст., для графика 130/70 °C — не менее 12 м.в.ст.). Необходимый напор умножается на коэффициент 1,5. Если есть вероятность и перспектива дальнейшего строительства зданий, то необходимый напор принимают не менее 20 м.в.ст.

      Если все вышеприведенные исходные данные у вас есть, то можно начинать составление пьезометрическиго графика. Пьезометрический график (рис.1) состоит из следующих элементов:

1. Линия давлений в подаче

2. Линия давлений в обратке

3. Линия статического давления

      Вот здесь то и пригодятся результаты гидравлического расчета тепловой сети, так как уклоны в линии подачи, и в линии обратки характеризуют падение давления в теплосети. И чем больше цифровые значения падения давления, тем круче линия графика давления (пьезометрического графика).

     Линия, замыкающая подачу и обратку у концевого потребителя, отображает необходимый потребный напор, и принимается из исходных данных.

     Линия, замыкающая линию подачи и обратки в начале тепловой сети (от теплоисточника) означает суммарное падение давления подачи и обратки и концевого ввода (напор у вывода из теплоисточника).

     Линия давлений обратки пьезометрического графика должна быть достаточно высокой, это говорит о наполнении местных систем теплоснабжения зданий. Также она не должна пересекать здания на графике. Это — условие бесперебойности теплоснабжения. Но одновременно минимальная линия давлений пьезометрического графика в обратке должна быть такой, чтобы не повредились чугунные радиаторы отопления. Об этом чуть ниже по тексту.

      Выполнение всех этих условий очень зависит от рельефа и от высоты зданий по теплотрассе. Ввиду этого начальную точку линии давлений зачастую приходится искать методом подбора.

     Если профиль местности достаточно спокойный, то построение пьезометрического графика начинают с нейтральной точки. Нейтральную точку у всасывающего патрубка сетевого насоса принимаем так, чтобы обратка магистрали теплосети располагалась на 3-5 м.в.ст. выше, чем наиболее высоко расположенное здание.

      Какими же требованиями к режимам давлений в тепловой сети следует руководствоваться при построении пьезометрического графика? Рассмотрим два режима давлений в тепловой сети. А именно, динамический — режим, когда работают сетевые насосы. И статический режим — когда сетевые насосы выключены. При динамическом режиме необходимо выполнение следующих требований.

Для обратного трубопровода:

1. Давление в обратке должно быть выше статического давления в местных системах отопления, а значит линия обратки должна располагаться на графике выше любого из зданий, и с запасом на 3 — 5 м.в.ст.

2. Максимальное давление должно быть не выше 60 м.в.ст. Это необходимо для того, чтобы не разрушались чугунные ралиаторы отопления.

3. Минимальное давление должно быть не меньше 5 м.в.ст. Это необходимо для того, чтобы не происходил подсос воздуха в трубопровод теплоснабжения, и не происходил разрыв циркуляции во внутренних системах теплоснабжения и коррозия.

Для подающего трубопровода:

     Минимальное давление принимаем из условия невскипания теплоносителя в теплосети:

при t1 = 130 °С — 18 м.в.ст.

при t1 = 140 °С — 27 м.в.ст.

при t1 = 150 °С — 39 в.ст.

      Рассмотрим теперь статистический режим. Это режим для линии статического давления. Как известно, статическое давление создается при помощи подпиточного насоса. Это давление обеспечивает заполнение внутренних систем отопления даже при остановке сетевых насосов. Следовательно, в межотопительный период в тепловой сети и местных внутренних системах отопления должно быть давление выше статического, для того, чтобы не было попадания воздуха и коррозии трубопроводов.

      Значит, минимальное давление должно быть не меньше высоты самого высокого здания. Плюс запас по давлению 3 — 5 м.в.ст. Максимальное же давление принимаем 60 м.в.ст. Если давление будет больше, то есть вероятность разрушения радиаторов отопления. Особенно это касается чугунных радиаторов.

Если давление растет

Подобная ситуация встречается реже, но все же возможна. Ее наиболее вероятная причина – нет движения воды по контуру. Для диагностики делаем следующее:

1. И снова вспоминаем про регулятор – в 75 % случаев проблема в нем. Для снижения температуры в сети он может отсекать подачу теплоносителя от котельной. Если она работает на один-два дома, то возможно что устройства у всех потребителей сработали одновременно и остановили поток.
2. Возможно, система находится под постоянной подпиткой (неисправность автоматики или чья-то небрежность). Как показывает простейший расчет – чем больше теплоносителя в ограниченном объеме, тем выше давление. В этом случае достаточно перекрыть линию питания или наладить автоматику;
3. Если же с приборами управления все в порядке или система отопления их вообще не включает, снова берем в расчет в первую очередь человеческий фактор – возможно, где то по ходу теплоносителя перекрыт кран или задвижка;
4. Реже всего возможна ситуация когда движению теплоносителя мешает воздушная пробка – необходимо ее обнаружить и удалить. Может также быть засорен по ходу движения теплоносителя фильтр или грязевик;

Автономные системы отопления

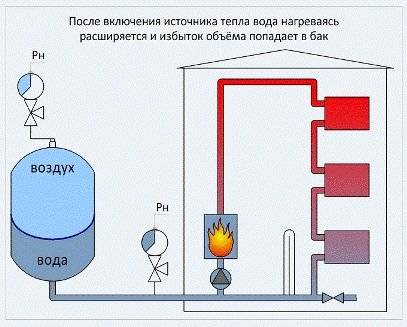

Расширительный бак в автономной системе отопления.

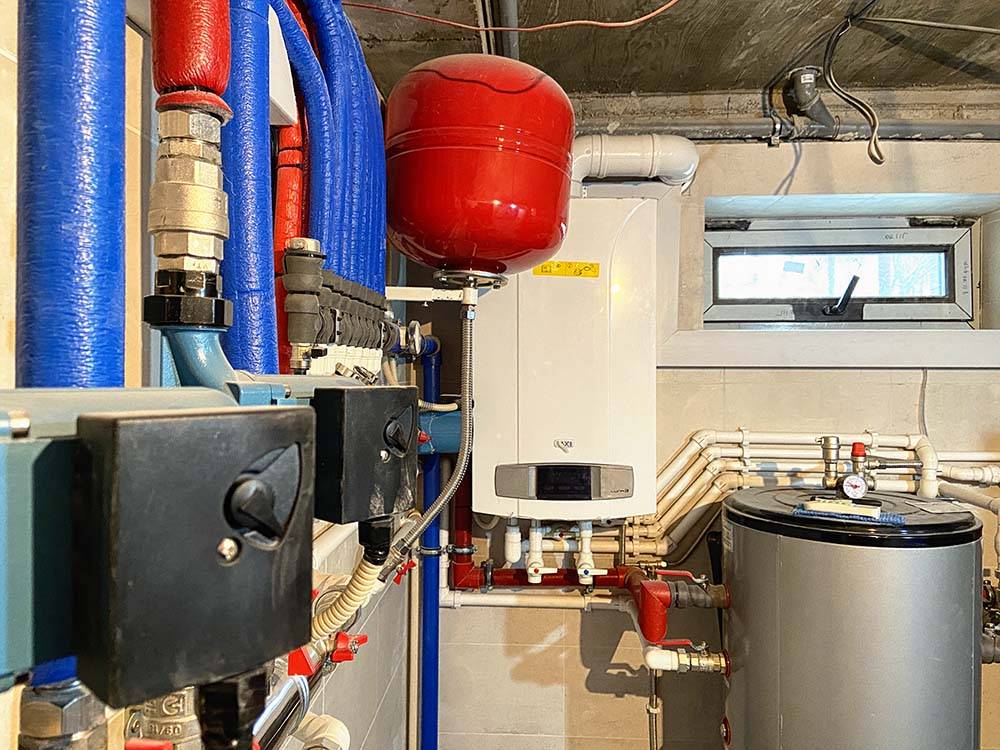

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Контроль давления

Контроль давления должен осуществляться в каждом контуре системы отопления.

Для этого нужно регулярно проверять показания манометров и сравнивать их с номинальными значениями.

Например, если давление слишком низкое, то это может привести к недостаточной температуре в доме, а если давление слишком высокое, то это может привести к повреждению труб и оборудования.

Регулярный контроль давления позволяет избежать проблем в системе отопления.

Нормальное давление

В открытых системах отопления давление должно обеспечивать циркуляцию теплоносителя, то есть значение давления должно превышать атмосферное.

В закрытых системах отопления давление может варьироваться от 1,5 до 2,5 бар (0,25 МПа или около 2,5 атмосфер).

Контроль и диагностика

Существует несколько способов контроля и диагностики давления в системе отопления:

• Использование манометра,
• Использование датчика давления,
• Использование термометра,
• Проверка наличия воздуха в системе,
• Проверка наличия течей.

Места установки приборов измерения давления:

Если давление в системе отопления превысит критическое значение, то для сброса избыточного давления предусматривается предохранительный клапан.

Предохранительный клапан, манометр и воздухоотводчик входят в группу безопасности котельного оборудования. Предохранительными клапанами оснащаются все мембранные расширительные баки.

Повышенное давление

Повышение давления в системе отопления частного дома может быть вызвано различными причинами.

Одной из наиболее распространенных причин является перекрытие запорной арматуры в системе.

Частичное или полное перекрытие запорной арматуры на контуре или приборе отопления приводит к повышению гидравлического сопротивления системы.

Проверьте запорную арматуру – краны должны быть исправны и открыты.

Давление в системе растет при загрязнении грязевого фильтра.

Регулярно обслуживайте грязевой фильтр. Сетчатый фильтр прочищается 3 – 4 раза в год, в том числе перед запуском системы и после окончания отопительного сезона.

Еще одной причиной повышения давления может быть неисправность насоса.

Если насос неисправен и создает избыточное давление, это приводит к росту давления в системе. При неисправности замените циркуляционный насос.

Повышение давления может быть связано с неправильной настройкой котла или неисправностью системы автоматики котла.

При неисправности системы автоматики обратитесь в авторизованный производителем сервисный центр.

Пониженное давление

Падение давления в системе отопления частного дома может происходить по разным причинам.

Одной из наиболее распространенных причин падения давления является утечка в системе.

Утечки могут происходить из-за повреждения труб, неисправности соединений или клапанов. Утечки могут возникать в теплообменнике котла, из расширительного бака, из неисправных радиаторов.

При утечке давление в системе будет постепенно падать.

При обнаружении утечки устраните причину ее возникновения.

Еще одной причиной падения давления может быть наличие воздуха в системе отопления.

Система может завоздушиваться при заполнении, при работе насоса, из-за отсутствия герметичности соединений.

Воздушные пробки могут образовываться в котле, циркуляционном насосе, в трубах и радиаторах.

Завоздушивание приводит к снижению давления и снижению эффективности работы системы.

При наличии в системе автоматических воздухоотводчиков проверьте их исправность.

Падение давления может быть вызвано неисправностью насоса или клапана сброса давления.

При неисправности насос не создает давление, необходимое для эффективной работы системы. Это может быть вызвано износом деталей насоса.

В таком случае отремонтируйте или замените насос.

Замените неисправный клапан.

Давление в системе отопление ниже номинального при недостаточном заполнении системы теплоносителем.

Низкое давление в системе отопления может быть вызвано также неисправностью расширительного бака котла.

Замените несправный расширительный бак.

Давление в системе отопления может падать из-за использования антифриза совместно с алюминиевыми радиаторами.

После окисления всей внутренней поверхности радиатора реакция замедлится и прекратится.

Не используйте антифриз в системах с алюминиевыми радиаторами.

Давление в системе отопления обеспечивает циркуляцию теплоносителя по системе.

Контроль давления в системе отопления частного дома позволяет обеспечить безаварийную эксплуатацию системы, эффективную работу оборудования и комфортное проживание в помещении.

Назначение и конструкция

Традиционная комплектация прибора следующая:

• термостатический вентиль;
• термоголовка с выносным датчиком;
• вентиль термические;
• ограничительный измеритель, учитывающий температуру;
• датчик;
• насос для циркуляции;
• фильтр для воды;
• клапан обратный.

Двухходовые регулировочные устройства применяются везде, но многое зависит от того, из каких материалов они выполнены. Разглядывая особенности конструкции, сразу обмолвимся, что клапаны бывают с одним или 2-мя седлами. Применяя вторую разновидность, регулируются и перекрываются потоки среды работы, причем допустимы значительные перепады давления, с которыми не управится клапан с одним седлом. Сама арматура смотрится как отдельные детали с механическим или электронным приводом. Бывает, дополнительный энергетический источник не предусматривается, благодаря этому его устанавливают уже после того как провели монтажные работы устройства.

Плюсы двухходового клапана:

• обычная конструкция;
• легко ставится;
• для результативной работы не просит вовлечения человека;
• ремонтопригоден;
• надежный;
• долго служит;
• герметичен;
• отличается малым на гидравлике сопротивлением;
• доступен.

Обратив внимание на конструкцию элемента, покажется, что он похож на типовый вентиль, но механизмы существенно отличаются. К примеру, ключевой элемент запорный клапана – шток или шар

Другими словами за ограничение водорасхода отвечает шток, который находится в вертикальном или вертикальном положении, или шар, поворачиваемый вокруг собственной оси на 90 градусов. Не прекращает работу устройство по простой схеме – открывается особое отверстие и через него транспортируется жидкость. Чтобы эти структурные детали функционировали, к клапану подсоединяется привод, для которого требуется электричество или сжатый воздух. Сам привод соединяют воедино с отдельными устройствами, учитывающими системное давление, температуру и иные характеристики.

Конструкция клапанов
