Рольставни на окна: описание, характеристики, фото, разновидности, а также правила монтажа

Материалы и инструментарий

Чтобы выполнить самостоятельно установку рольставен, нужны специальные инструменты. Что потребуется для монтажа:

перфоратор;
дрель;
сверла по бетону и металлу;
шуруповерт;
клепальный пистолет;
набор гаечных ключей и отвертки;
ножницы по металлу;
строительный уровень и рулетка;
молоток;
маркер;
лестница — для работы на высоте более полутора метров;
мультиметр и индикаторная отвертка для подключения привода;

Герметик и монтажный пистолет требуются, чтобы надежно закрыть стыки в стенах и направляющих. Перед началом монтажа надо проверить имеющийся комплект инструментов на наличие всех необходимых компонентов. У этих приспособлений также не должно быть дефектов.

Технология установки рольставен

Подготавливают боковые направляющие. С помощью маркера и рулетки в них размечают отверстия. Для этого их попарно укладывают на ровную поверхность и отмечают отверстия в 10-15 см от обрезов направляющих шин и по всей их длине с равными промежутками в 40-50 см. Для накладного типа монтажа их смещают ближе к внешнему краю направляющих. Сверлят отверстия Ø 8 мм. При наружной установке просверливают насквозь обе стороны шины, а верхнюю дополнительно рассверливают до диаметра 11,8 мм для установки декоративной заглушки.
Подготовка короба. Прикладывают крышку к коробу и рассверливают насквозь через крышку по два отверстия с каждой стороны диаметром 4,2 мм. В эти отверстия будут установлены заклепки после монтажа рольставен.Рассверливают отверстия для закрепления короба. Их расположение зависит от типа монтажа: сзади для накладного типа, сверху для встроенного и по обеим плоскостям для комбинированного.Диаметр сверла – 8 мм.Высверливают отверстие нужного диаметра для привода. Для накладного монтажа подрезают короба в месте соединения с направляющими с помощью кусачек и пассатижей. Собирают короб и направляющие.
Разметка крепежных отверстий. Прикладывают собранный каркас рольставен к проему. При накладном монтаже все элементы конструкции должны лежать на стене, обрамляющей проем, при встроенном типе монтажа – находиться на боковых и верхнем откосе. Проверяют вертикальность направляющих и горизонтальность короба, а также сверяют диагонали – они не должны отличаться более чем на 2 мм.Выполняют маркером или сверлом разметку ранее просверленных крепежных отверстий на откосах или стене.
Сверление крепежных отверстий. Вынимают приложенный каркас роллеты из проема. По этой разметке просверливают отверстия на стене или в проеме. В бетонную стену устанавливают дюбеля.Делают отверстие для привода. Его диаметр составляет от 12 до 20 мм в зависимости от вида рольставен, это необходимо уточнить в паспорте не изделие. В отверстие устанавливают защитную пружину.Если в рольставнях предусмотрены внешние запорные элементы – размечают и высверливают отверстия в нижней части направляющих для их закрепления.
Крепление каркаса. Снимают с задней стенки каркаса защитные пленки. Ставят и выравнивают собранный каркас на предназначенное для него место. Совмещают разметку отверстий и еще раз проверяют горизонтальность короба и вертикальность направляющих, а также расстояние между ними. Крепят каркас саморезами с помощью шуруповерта.
Крепление элементов управления. При наружном монтаже элементы управления крепят внутри здания. Размечают маркером отверстия на стене, просверливают их и закрепляют направляющие и лентоукладчик.
Установка полотна роллеты. Дистанционные кольца на перфорированном валу выставляют на равном расстоянии с шагом 40-50 см. На концевом профиле роллетного полотна устанавливают ручные ригели с обеих сторон. Заводят полотно роллеты сверху вала в направляющие шины. На верхнем краю роллетного полотна выставляют тяговые пружины, закрпеляют их в перфорированных отверстиях вала.
Устанавливают крышку короба, закрепляют ее на заклепки с помощью заклепочного пистолета. Снимают защитную ленту с внешних поверхностей, удаляют загрязнения. Устанавливают ограничители на концевой профиль полотна. Технологические отверстия закрывают заглушками, предварительно промазав их силиконовым герметиком.

При монтаже рольставен необходимо соблюдать технику безопасности, использовать только исправный электроинструмент и устойчивую стремянку. Работы удобнее выполнять бригадой из двух-трех человек. Подключение электрофицированного привода лучше доверить специалисту, особенно, если вы не владеете навыком электромонтажных работ.

Все операции по установке рольставен своими руками показаны в видеоролике.

Видео – монтаж рольставней своими руками

Таким образом, как вы уже убедились монтаж рольставен своими руками – это не трудная задача, которую может выполнить любой дачник, который приложит некоторое терпение и усердия.

Описание роллетов

Защитные приспособления пригодны для монтажа как в кирпичных домах, так и в деревянных или бревенчатых. Можно устанавливать рольставни на пластиковые окна, есть специальные конструкции для мансард и эркеров.

Составляющие роликовых щитов

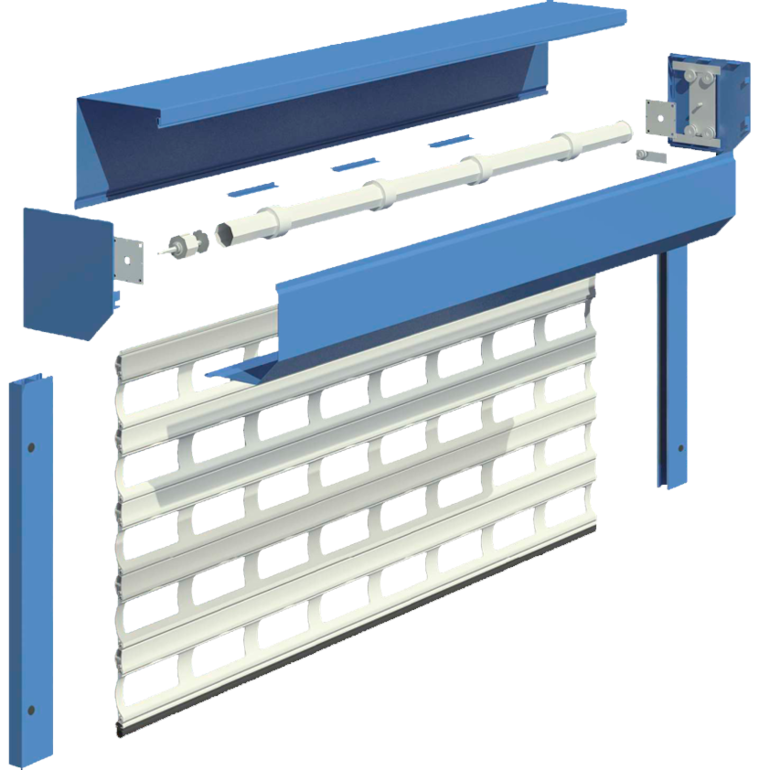

В стандартном исполнении рольставни включают несколько элементов:

Защитное полотно, состоящее из отдельных полос — ламелей. Производство этого компонента может происходить одним из двух способов: методом роликового проката или экструзии. Для домашнего использования больше подходят изделия второго типа. Они имеют дополнительную тепловую и шумовую изоляцию, так как внутри есть пенная масса.
Линия движения роллетной панели с последующей её намоткой в коробе происходит по экструдированным направляющим шинам. Есть несколько вариантов их исполнения. Это зависит от требований к рольставням по защите и в зависимости от архитектурных особенностей здания, поэтому классифицируют полозья на усиленные, специальные и стандартные. А также они бывают сдвоенными, угловыми и дистанционными. Скручивание полотна в рулон обеспечивается с помощью вала и системы подвеса.
Короб, где роллета находится в смотанном виде, бывает экструдированным или рольформинговым. Крышки, защищающие боковые поверхности, делают круглыми, полукруглыми, а также 20- или 45-градусной формы. Цветовая гамма разнообразна, но наиболее часто встречаются белые или коричневые изделия.

Применяемые материалы

Производят готовые рольставни на окна из стандартного сырья. Можно выбрать модели такого типа:

Металлические — повышенной прочности, оригинальной внешности и максимальной долговечности. Обычно подобные конструкции устанавливают в целях увеличения безопасности объекта, но и с прочими функциями они справляются отлично. Часто их делают из стали, прошедшей антикоррозионную и противопожарную обработку. Из-за того, что весят они немало, предпочтительно монтировать их на первых этажах домов в наклонном или вертикальном положении. Система управления может быть как ручная, так и автоматизированная.
Наиболее практичными стали изделия, изготовленные из алюминия. Они экологически чисты и безопасны для здоровья, могут применяться в больницах и дошкольных учреждениях. Несгораемость делает область использования подобных конструкций практически безграничной. Малый вес предполагает их монтаж на любой высоте, а также внедрение низковольтных управляющих схем. Эстетичный внешний вид способен не меняться годами.
Для роликовых ставень, изготовленных из пластика, предохранение окон отходит на второй план: их роль декоративная и солнцезащитная. В целом они состоят из корпуса с перегородками воздушных камер внутри. Это самая дешёвая продукция. Несмотря на это, используемый качественный полимер позволяет устанавливать подобные конструкции во множестве позиций как в жилых, так и в общественных зданиях. Лёгкий монтаж и водостойкость повышают их популярность среди покупателей.

Виды профилей

Модификации из алюминия самые популярные. Среди методик их производства существуют:

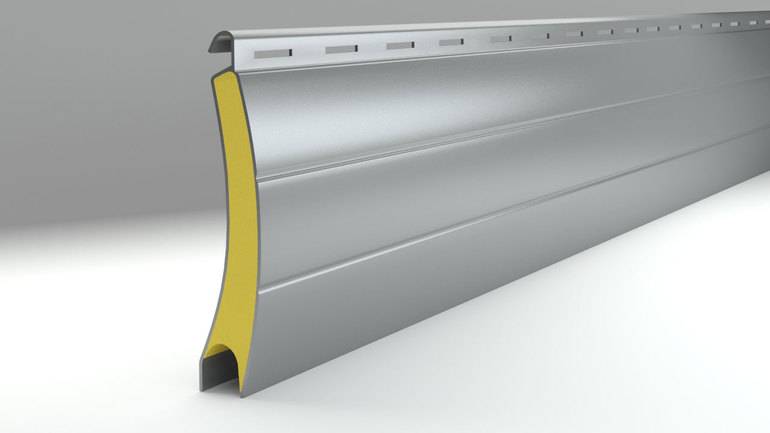

Катанный с пенным слоем изготавливают из тонких листов и даже внутренний наполнитель не делает его прочнее. Это простейший эконом-вариант с хорошей звуковой и тепловой изоляцией, но со слабой оборонительной составляющей. Для расширения возможностей требуется установка защитной сигнализации.
Более прочные конструкции получаются из цельнотянутого профиля. Подобное изделие дороже предыдущего, но и антивандальные возможности у него выше. Рекомендуется монтировать такие изделия на окна загородных домов и дач.
Долговечность, надёжность, хорошие защитные данные имеет перфорированный профиль. Эти свойства, а также препятствие взлому, позволяют монтировать его в коммерческих помещениях. Подобная продукция подойдёт для защиты витрин, оставляя одновременно и их обзор в закрытом положении.

Способы монтажа

Эта характеристика зависит от того, как выглядит окно и личных пристрастий хозяина. Имеется несколько способов закрепить ставню в оконном проёме:

Встроенный наружу короб наиболее эстетично выглядит, но сокращает обзор и площадь светопотока.
Ещё больше света отнимет установка коробом внутрь.

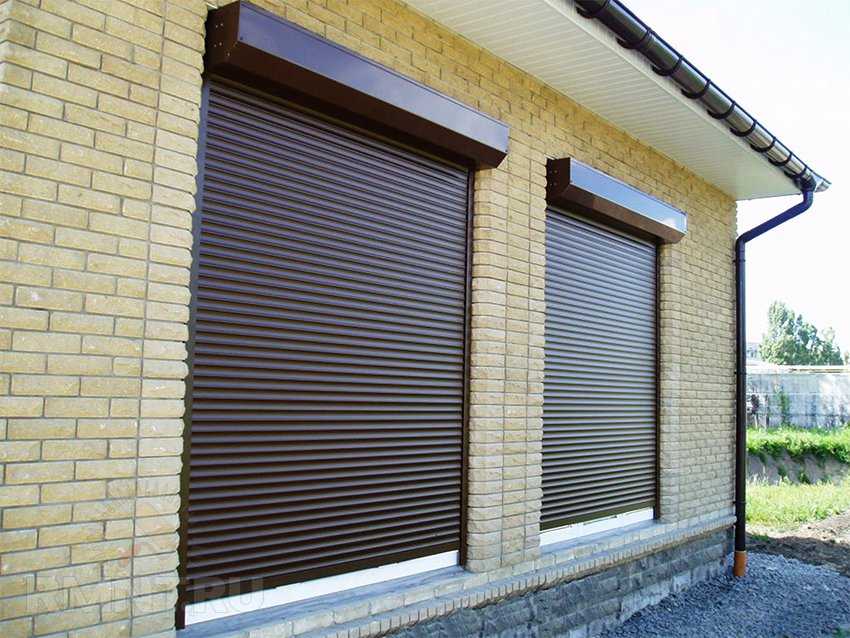

Непосредственно к стене крепятся рольставни при накладном монтаже. Короб при этом немного выступает наружу.
Наиболее предпочтительнее комбинированный вариант, сочетающий в себе все преимущества других методик. Однако для него потребуется специальная ниша, которую лучше всего предусмотреть уже на этапе проектирования и строительства.

Классификация систем

Материал изготовления конструкции остается ключевым критерием выбора роллетных систем. Этот параметр напрямую влияет на надежность и прочность данных изделий. Фасадные жалюзи классифицируют на 8 групп, ориентируясь на взломостойкость:

Р1-Р2 — так обозначаются классические, или сантехнические, системы. В первую очередь, они защищают от шума, ветра и пыли. Эти модели не оберегают от вандализма и несанкционированного проникновения на территорию. Роллетные системы обеспечения обычно роликовой прокаткой.
Р3-Р5 — экструдированные либо стальные профили. Гарантируют дополнительную защиту от вандализма. Нередко из того же материала изготовлены ворота и оконные решетки.
Р6-Р8 — улучшенная защита обеспечивается благодаря данным моделям. Эти системы бронированные, пуленепробиваемые. Выделяют ручные и автоматические модификации, согласно способу управления.

Модели могут открываться и закрываться руками либо с помощью механической ручки. Указанные системы оснащаются внешним замком для блокировки рольставней. Расположение автоматически контролируется нажатием кнопки звука на блоке управления.

Полотно чаще всего производится из стальных и алюминиевых ламелей. У каждого из этих материалов есть как свои плюсы, так и минусы. Стальные модификации имеют хорошие показатели теплоизоляции и шумопоглощения. У них внутренняя пустота заполнена пенополиуретаном. Каковы недостатки стальных роллет:

Большие габариты. Это дополнительная нагрузка на всю систему, если используется исключительно автоматика;
Возможность формирования коррозии на стальных ламелях. Вопрос решается, если использована декоративная пропитка.

Алюминиевые конструкции характеризуются превосходными декоративными качествами. Они простые в управлении. Помимо этого, рольставни защищают помещения от пыли, шума, солнце и несанкционированного проникновения. Дополнительно они могут похвастаться таким преимуществом, как небольшой удельный вес.

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации. Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов

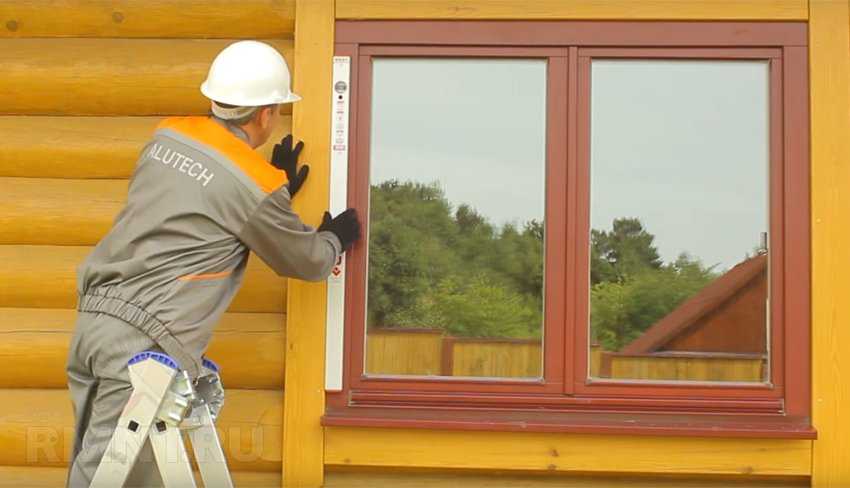

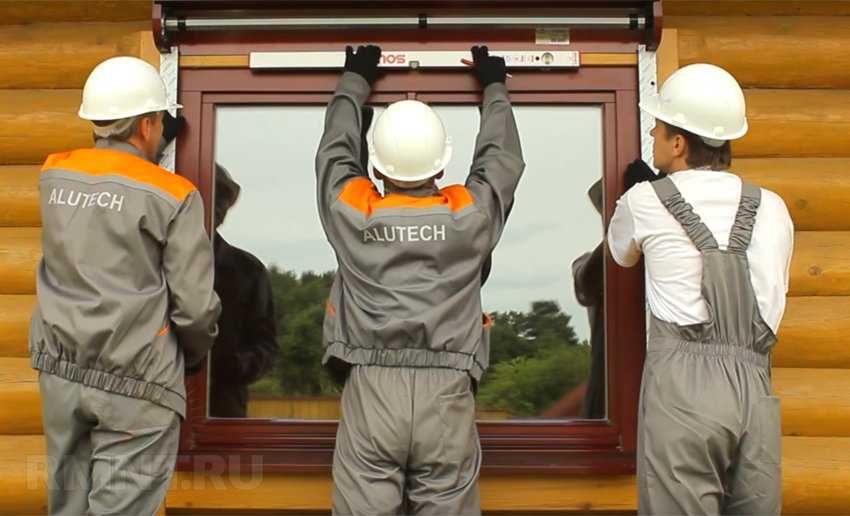

Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

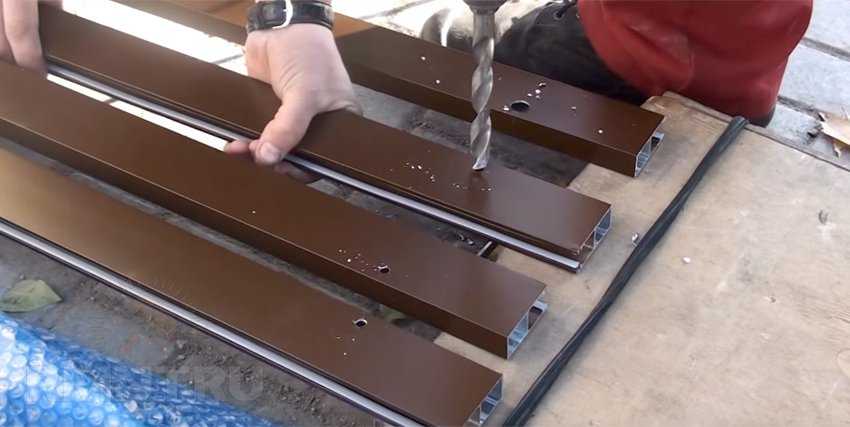

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

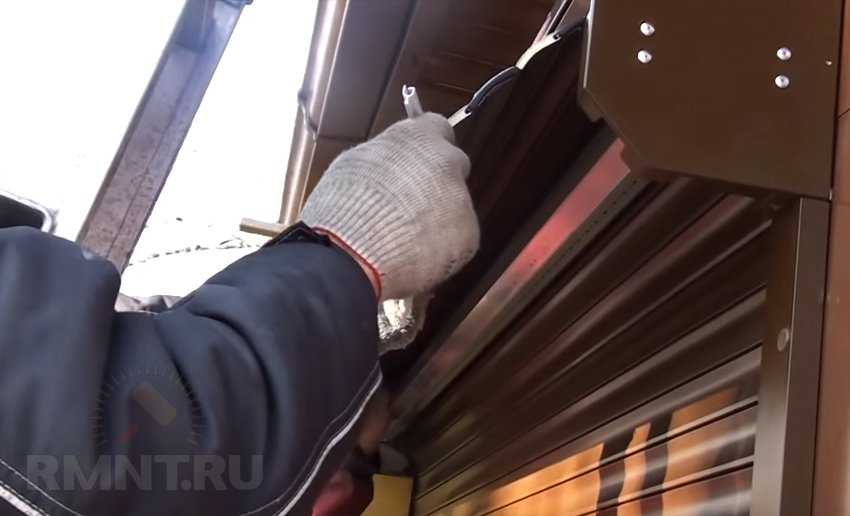

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

рмнт.ру

Классы взломостойкости роллет

При выборе средств защиты для квартир, домов, офисов рассматривают варианты:

Р1-Р2 – предназначаются для создания барьера от проникновения пыли, звуковых волн в помещение, но не используются в качестве взломостойких роллет;
Р3-Р5: изделия среднего уровня по устойчивости к проникновению посторонних лиц на территорию частных, коммерческих объектов, например, взломать роллеты классом Р3 можно за 20 минут, Р4 – за 25 минут, а Р5 – за 50 минут, речь об экструдированных профилях;
Р6-Р8 – роллеты высшего класса, к этой группе относятся бронированные, пуленепробиваемые разновидности, срок проникновения на объект, где установлены роллеты Р6 – 50 минут.

Для чего и от чего нужна защита окон

В первую очередь защита окна необходима для предупреждения проникновения в дом нежелательных лиц, то есть воров. Но также актуален вопрос защиты окна и для жителей верхних этажей, в данном случае идет речь о защите от солнечных лучей и насекомых. Защита от насекомых осуществляется с помощью москитных сеток, которые более не выполняют никакой функции – не ограничивают поступающий в комнату ультрафиолет и не препятствуют взлому.

Что касается защиты от солнца и взлома, то многие способы выполняют сразу обе эти функции, позволяя прикрыть окно в жаркий солнечный день и сохранить прохладу в доме, при этом надежно защитить окно от проникновения извне. Список возможных способов защиты широк и каждое средство имеет свои недостатки и преимущества.

Основные функции рольставен или роллетных ворот

Эффективность роллет

Согласно статистике, конструкция окна с рольставнями по эффективности ни чем не уступает двойным стеклопакетам. Роллеты позволяют регулировать температуру в помещении, для этого их достаточно поднять на определенную высоту. Регулировать рольставни для изменения температуры можно на любую комфортную для вас высоту так, что солнце не будет через них проникать.

Интересно! Роллеты, как и обычные ставни в старых домах, спасают не только от холода, но и от жары. Душным летом их можно опустить, что не пропустит теплый воздух в помещение и сохранит приятную прохладу. Так, при покупке рольставней вы экономите еще и в летний период, ведь потребность в покупке кондиционера или сплит-системы просто отпадает.

Достоинства и недостатки ролетов

Тканевые ролеты на окна — это лишь один из способов защиты от солнца и любопытных взглядов. На рынке существуют и другие варианты. Чтобы потребителю выбрать лучший способ защиты, необходимо изучить все достоинства и недостатки.

Рольставни на окнах

У ролетов плюсы и минусы таковы:

Плюсы	Минусы
Высокий показатель долговечности и прочности, в отличие от похожего внешне жалюзи.	Высокая стоимость по сравнению с другими способами защиты дома от солнца.
Удобство эксплуатации, возможность дистанционного управления.	Сложность в чистке и мытье ролетов (не относится к материалам, которые обработаны защитными средствами). Лучше всего отдать конструкцию в химчистку, чтобы не повредить детали и не растянуть ткань.
Привлекательный внешний вид.	Высокая стоимость на монтаж конструкции.
Дополнительная защита от осадков и солнечного воздействия.	Рольставни большого размера могут создать дополнительную нагрузку на несущие конструкции здания.
Средняя шумо- и теплоизоляция.	Ткань, необработанная антикоррозийными средствами, подвержена коррозии.
Широкий выбор дизайнерских решений.
Надежная защита от взлома. Поверх ролетов можно установить сигнализацию и датчики, которые обеспечат 100% безопасность.

Защитные жалюзи спасают от солнца

Ролеты — удобная и надежная защита дома от палящего солнца. Конструкции отличаются высокими показателями устойчивости, универсальностью в интерьере. С помощью рольставней можно создать уникальный и гармоничный дизайн в любой части дома. Главное — следовать рекомендациям специалистов.

Виды

Разнообразие конструкций позволяет подобрать эргономичный вариант, в зависимости от целевого назначения, стилистики интерьера.

Рулонные тканевые

Отдаленно напоминает стандартные рулонные шторы с функцией пластиковых жалюзи, крепящихся на окна изнутри. Рулонные тканевые рольставни – плотное основание, наматывающееся в виде рулона на специальный вал.

Предварительно ткань обрабатывается специальным раствором для долгого сохранения внешнего вида и долговечности материала. Чаще всего используется механическая, цепная, шнуровая система управления.

Блэкаут

Данный тип ролетов изготавливается из специального полотна с высокой плотностью, поэтому они не пропускают солнечные лучи и значительно уменьшают их воздействие. То есть обеспечивает защиту от яркого дневного света и создает комфортный микроклимат в доме при высокой жаре.

Конструкция трехслойная:

первый – основание, прилегающий к стеклопакету или стеклу;
средний – рассеивает прямые солнечные лучи;
внешний – декоративная поверхность ролетов.

Шторы долговечны, просто устанавливаются и демонтируются.

Полупрозрачная роллет

Декоративная рулонная занавеска, напоминающая тюль. Вариант для замены легких занавесок и дополнительной защиты окон от дневного света. Используются вместе со стандартными шторами, чаще всего из плотных тканей.

Установка и монтаж рольставен

Монтаж включает в себя:

осмотр места монтажа, если необходимо подготовка проема;
замер;
монтаж рольставен;
отделочные работы (при необходимости)

Как правило рольставни делаются по индивидуальным размерам каждого проема, поэтому очень важно правильно снять размеры, особенно остро стоит вопрос для асимметричных рольставен. Рольставни можно устанавливать несколькими способами:

Рольставни можно устанавливать несколькими способами:

— накладной вариант установки

— установка внутрь проема

Разновидности монтажа рольставен:

монтаж рольставен с защитным коробом сверху;
монтаж рольставен специальной формы SO с защитным коробом сверху под углом от 10 до 45 градусов;
монтаж рольставен с защитным коробом снизу;
монтаж наклонных рольставен для стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом сверху;
монтаж рольставен на стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом снизу;

После монтажа рольставен, как правило, не требуется отделка проема, рольставни можно устанавливать на любой стадии ремонта или уже в эксплуатируемое помещение.

Исключение составляют рольставни со встроенным коробом, эти рольставни предназначены для скрытого монтажа, поэтому на стадии проекта предусматривается проем над окном или дверью, в который будет установлен защитный короб рольставней и в последующем заделан. Конструкция встроенного короба рольставней позволяет обслуживать рольставни снизу, при этом крышка короба специально предназначена для обшивки её отделочными материалами (гипсокартоном, утеплителем и тп.) Рольставни со встроенным коробом по праву можно назвать «невидимыми».

Разнообразие способов монтажа и форм рольставен сочетаются с любым архитектурным стилем и выгодно подчеркивают безупречный вид фасада.

Монтаж асимметричных рольставен и наклонных рольставен с защитным коробом внизу считается сложным и требует большой квалификации замерщика. Правильно снятые размеры конструкции и правильный монтаж это очень важные и необходимые элементы.

Конструкция роллет

Защитные рольставни – это уличные конструкции, выполненные из алюминия или стали. Утепленные модели имеют теплоизоляционное наполнение. Состав конструкции:

Прочное защитное полотно. Его собирают из горизонтально расположенных ламелей.
Наполнение из пенополиуретана. Материал повышает теплоизоляцию помещения на 20%, делая температуру более комфортной. Помимо этого, снижаются расходы на отопление при наличии автономной обогрева.
Направляющие – их крепят к стенам. Эти элементы предназначены для движения полотна в нужном направлении.
Защитный короб. В него заезжает полотно, когда роллеты открываются. Короб выступает в качестве защитного и декоративного элемента. Он может быть квадратным, круглым или встроенным. Существуют и противовзломные модели.
Вал. Благодаря ему обеспечивается движение полотна.
Подшипники.

Помимо основных элементов конструкция рольставней имеет дополнительные составляющие – стопоры, замки, пружины. Чтобы роллета смотрелась гармонично, на нее устанавливают декоративные заглушки.

Виды тканевых ролет

Монтаж ролет на окно зависит от особенностей их конструкции. Сегодня существуют такие виды рулонных штор:

Рулонные шторы такого типа стоят несколько дороже, чем ролеты открытого типа. Конструкция кассетных ролет предполагает наличие специального короба, закрывающего вал, на который наматывается полотно;потолочные ролеты по своему устройству схожи с кассетными рулонными шторами. Основным отличием является способ закрепления и более мощный механизм сворачивания.

Также все роллеты могут отличаться по типу ткани. Полотно может быть полупрозрачным или вовсе не пропускать свет, создавая полный мрак в помещении.

Самостоятельная установка

Установить рольставни самостоятельно сможет любой мужчина, не прибегая к помощи квалифицированных специалистов. Последовательность монтажных работ для наружных и межкомнатных роллетов на двери практически ничем не отличается. В зависимости от того, где находится коробка, устанавливать рольставни можно по-разному. Установка может быть:

Встроенная.
Наружная.
Комбинированная.

Для встроенной установки не потребуется каких-либо дополнительных подготовок откосов. Коробка должна находиться непосредственно над дверным проемом с наружной стороны двери, а направляющие располагаются по обеим сторонам. Благодаря этому роллеты почти полностью перегораживают дверной проем и находятся заподлицо со стеной. При осуществлении встроенной установки коробка находится гораздо ниже проема, а для комбинированной понадобится специальная подготовка.

При монтажных работах прежде всего надо сделать специальные проемы для расположения управляющих элементов. Если в планах необходимо установить механизм, который будет работать при помощи электромотора и обычного шнура, то ширина и глубина выемки должна равняться 11-12 мм. При применении карданного метода управления ширина и глубина должны составлять около 22 мм. Таким же образом делаются отверстия, в которых будет зафиксирован каркас.

Важно отметить, что во время крепления коробки необходимо проследить за тем, чтобы фиксация была равномерной. Даже самый маленький перекос может спровоцировать появление проблем при эксплуатации роллетов. После этого устанавливаются направляющие, а также элементы управления

По завершении сборки каркаса надо установить само металлическое полотно. Если при этом в планах является установка наружных роллетов, то необходимо ориентироваться на прилагаемую к системе инструкцию, чтобы не допустить каких-либо ошибок и неточностей

После этого устанавливаются направляющие, а также элементы управления. По завершении сборки каркаса надо установить само металлическое полотно. Если при этом в планах является установка наружных роллетов, то необходимо ориентироваться на прилагаемую к системе инструкцию, чтобы не допустить каких-либо ошибок и неточностей.
