Недостатки применения
- У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
- Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
- Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
- Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
- Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.
Рекомендации
Бетономешалка для дома, какую выбрать – на 220 или 380 В?
В торговой сети можно встретить смесители, оборудованные возможностью подключения к двум источникам питания – 220 В) более экономичные и долговечные, поэтому, если на стройплощадке есть доступ к такой сети, такие устройства будут предпочтительными.
Однако на дачных участках обычно есть доступ только к однофазной сети, поэтому в этом случае подойдут только смесители, рассчитанные на 220 В. Впрочем, современные технологии позволяют подключать к сети 220 В даже достаточно мощные и производительные приборы. Например, бе0 или 380 В. Однако более распространены простые устройства, рассчитанные на один вид подключения. Следует отметить, что трехфазные приборы (бетонотономешалка Skiper СМ-150 имеет следующие параметры:
Схема изготовления поворотного устройства

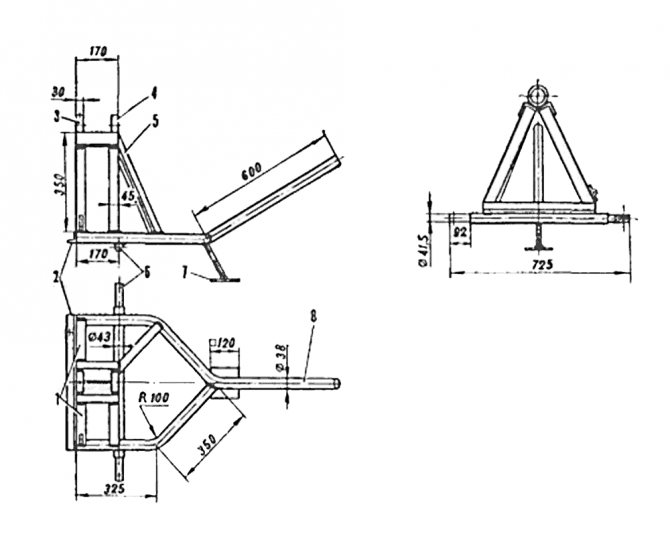

Схема устройства рамы бетономешалки: 1 – передние подкосы; 2 – лицевой уголок; 3 – переднее кольцо-подшипник; 4 – заднее кольцо-подшипник; 5 – задний подкос; 6 – ось колес; 7 – пята; 8 – ручка водила.
Без данного устройства сделать слив готового раствора будет невозможно. Кстати, внутри бадьи должны быть прикреплены три лопасти, которые в дальнейшем помогут перемешивать бетон. Их можно сделать из уголков, изогнув в соответствии с внутренним обводом бочки. С ее внешней стороны ко дну приваривается зубчатый венец, который и будет составлять часть редуктора. Собирается поворотная конструкция путем сварки таких составляющих, как:
- 2 трубы (диаметр 60 мм);
- корпус подшипников;
- 2 уголка (служат ребрами жесткости);
- 2 упора;
- опрокидывающаяся ручка;
- заглушка.
Следует учесть, что задний упор, заглушку и ручку следует приваривать только после того, как приспособление будет вмонтировано в кольца-подшипники, которые располагаются непосредственно на раме, что позволит конструкции без труда поворачиваться в них, при этом, не выдвигаясь из колец. Фиксатором поворотного приспособления в рабочем положении служит штырь из проволоки диаметром 8 мм, который устанавливается в переднем кольце, где специально для него просверливается вертикальное диаметральное отверстие таким образом, чтобы оно совмещалось с трубой устройства.
На конце опрокидывающей ручки необходимо приварить петлю, которая должна быть соединена с другим концом ограничительной цепочки. Она в дальнейшем будет предотвращать чрезмерное опрокидывание бочки своими руками. Корпус для подшипников можно выточить из стальной трубы, в котором после этого следует расположить шарикоподшипники. Они должны удерживаться упорными пружинами. Там же размещается и вал емкости, который вытачивается из поковки. Он вставляется в отверстие, сделанное на дне бочки, и затем крепится с помощью гайки и 2-х профилированных шайб. В подшипниках вал также следует затянуть гайкой, которая навинчивается на хвостовик.
https://youtube.com/watch?v=ptmnWsdFMJM
Проще не бывает
Бетоносмеситель, характеризующийся гравитационным перемешиванием
Вы наверняка видели на стройке или у кого-то обычную бетономешалку грушеподобной формы, барабан которой наклонен под неким углом, вращающийся и перемешивающий раствор. Лопасти, которые осуществляют перемешивание, закреплены на внутренней стенке барабана. Такая бетономешалка называется гравитационной по причине того, что перемешивающая масса под действием силы тяжести при достижении самой верхней точки падает с лопасти обратно в раствор. Так осуществляется перемешивание. То есть барабан движется, а лопасти не двигаются.
Такое устройство широко пользуется спросом на рынке благодаря недорогой стоимости. Кроме этого гравитационный бетоносмеситель по своей конструкции очень прост и мало весит, что позволяет его без проблем транспортировать и перемещать. Также характерно малое потребление электроэнергии. Что касается недостатков, то здесь можно выделить следующее:
1) Чтобы получить однородный раствор отличного качества, необходимо длительное время перемешивать. Также на качество смеси влияет и количество лопастей, угол наклона барабана и скорость, с которой вращается емкость. 2) Если растворы крупнозернистые отлично перемешиваются, то вот смеси мелкого состава будут перемешаны не очень.
Разновидности бетономешалок
Конструкции самодельных бетономешалок
Простая механическая

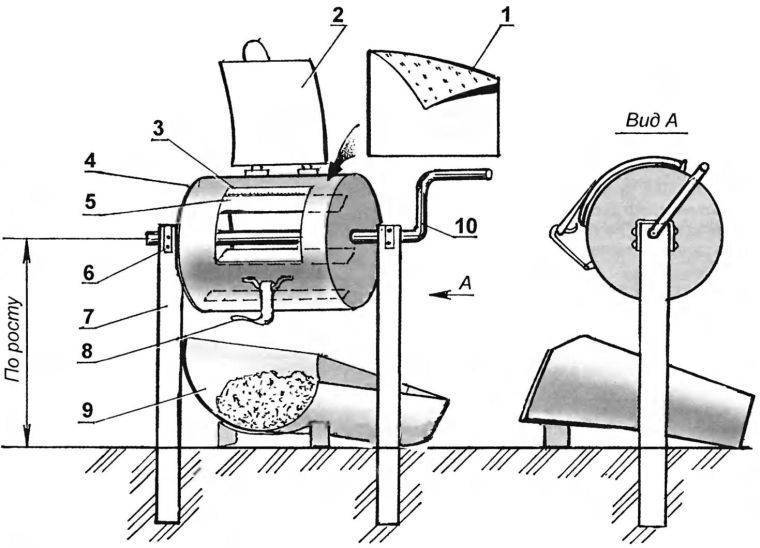

Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

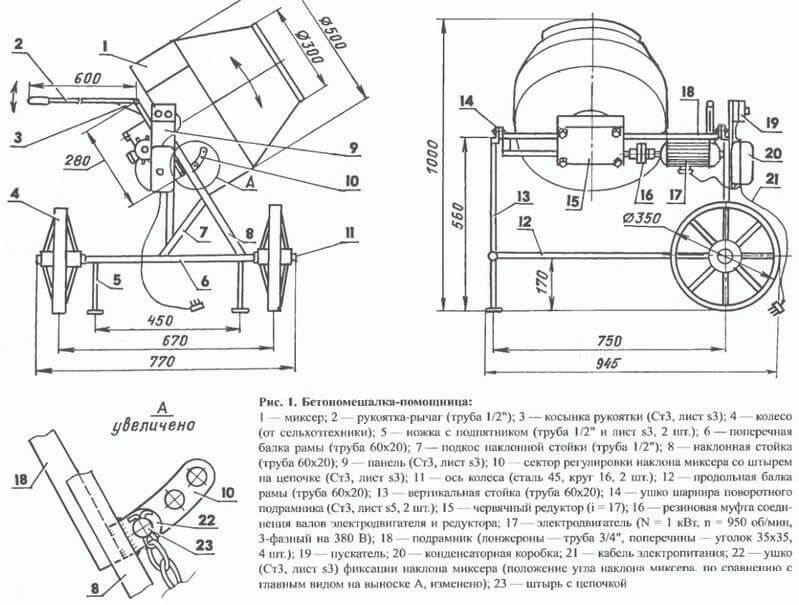

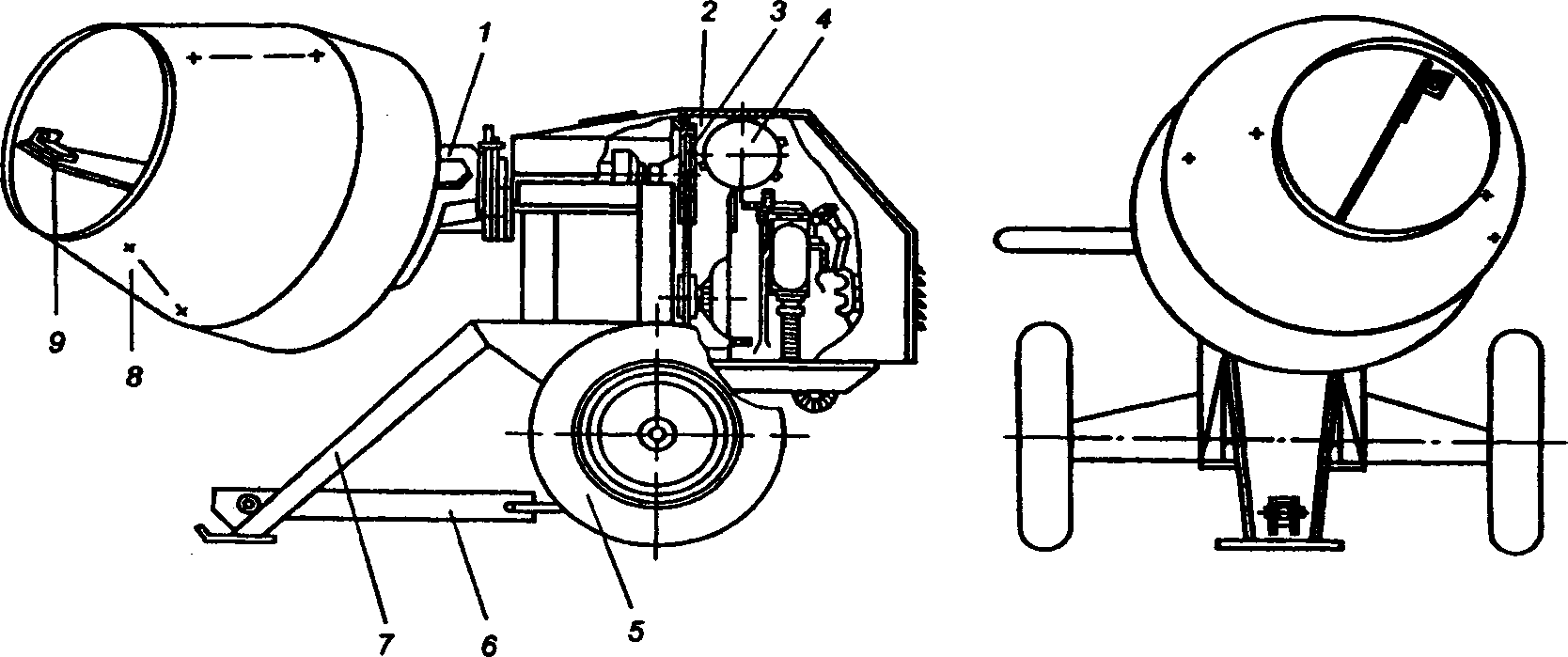

Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:
Ошибки при изготовлении самодельного агрегата своими руками
Умельцы, делающие бетономешалку самостоятельно впервые, не всегда учитывают все тонкости, им иногда приходится переделывать конструкцию. Чтобы этого избежать, следует предусмотреть некоторые нюансы:
- Некоторые берут бочки, которые пришли в негодность, их стенки содержат ржавые пятна, дырки, разошедшиеся швы. Бетономешалка испытывает серьезные нагрузки, поэтому перед применением тщательно просматривают поверхность, если нужно проваривают проблемные места.
- Не следует отклоняться от описанной последовательности работ, при этом нужно использовать чертежи и следовать им максимально точно. Это позволит получить качественное изделие и время не будет потрачено зря.
- При сборке конструкции помнят, что чугун плохо сваривается с металлом, поэтому таких соединений избегают.
- При запуске бетономешалки делают пробный замес, нагружая ее на половину требуемого количества ингредиентов. Только после удачного завершения цикла можно дать полную нагрузку. Но даже в таком случае в машине, выполненной своими руками, лучше перемешивать уменьшенную массу бетона, чтобы избежать перенагрузки и поломки агрегата. Лучше запустить большее число циклов приготовления.
Изготовление любого агрегата приносит радость умелому хозяину, дело даже не только в сэкономленных средствах, но и в удовольствии от удачно выполненной плодотворной работы.

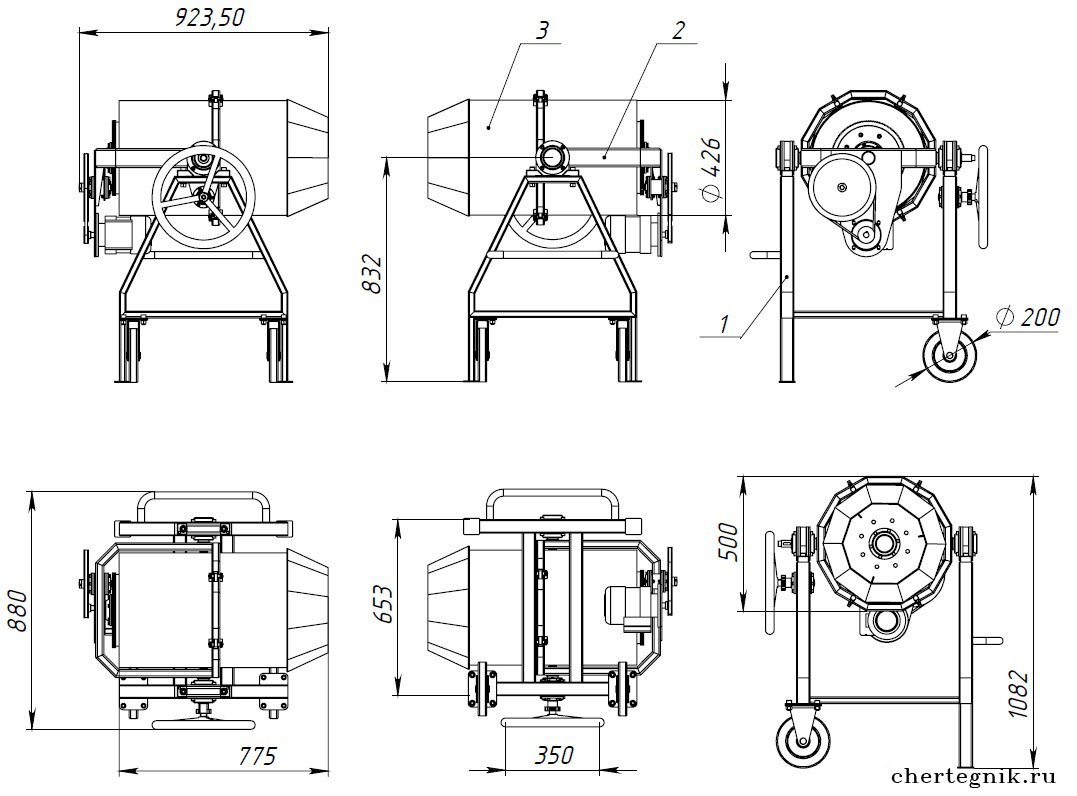

Чертежи и устройство простых бетономешалок
Комбинированный принцип перемешивания
В этом случае используется принцип перемешивания компонентов бетона при помощи пересыпания в бочке гравитационным способом, но к этому добавляется еще и разбивание комков приваренными к внутренней поверхности бочки крепкими штырями или лопастями. Для приготовления смеси требуется продолжительное время, но способ обладает рядом неоспоримых преимуществ:
- используется простота гравитационного метода, конструкция неприхотливая в работе, редко выходит из строя;
- вал, служащий для кручения бочки с бетоном не получает всей нагрузки, поэтому уменьшаются требования к мощности двигателя по сравнению с принудительным способом, при этом отмечается меньший износ деталей;
- позволяет наладить смешивание крупнофракционных бетонов, при этом щебень не застрянет в промежутках между лопастями.
Перемешивать раствор комбинированно можно ручным способом, если нужно значительное усилие, то присоединяют электрический двигатель.
Бетономешалка с электроприводом
Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.
У подобного агрегата есть как плюсы, так и минусы.
Минус – это необходимость устройства сальников на оси привода.
Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.
Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.
Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.
Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.
В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.
Самый простой вариант – ручная бетономешалка из бочки
Для изготовления понадобятся
Стальная бочка объемом 100 или 200 литров, которую можно недорого купить или выменять на некоторое количество горячительных напитков на каком-нибудь складе или предприятии;
Уголок или профиль для станины
Опять же, если этого добра нет в вашем сарае – купите его на пункте сбора металлолома;Важно! Речь идет о минимизации затрат. Поэтому покупка нового материала не рассматривается.
Пара б/у подшипников
Где их найти – даже смешно рассказывать. Отличное решение – изношенные ступицы от классики ВАЗ;
Стальная труба для оси и рукоятки;
Болгарка, сварочный аппарат – это само собой разумеется.
В результате у вас должен получиться вот такой агрегат как на фото.
Технология изготовления
- В бочке вырезается прямоугольное отверстие. По стыку образуется щель. Следует изнутри отверстия наварить из уголка порог, который можно проложить резиной, для большей герметичности. Иначе вода просто будет вытекать наружу, нарушая пропорции смешивания;
- Крышка открывается наружу, надо позаботиться о мощных петлях и прочном запорном устройстве. Штатное заливное отверстие можно заварить, или оставить с крышкой. Она достаточно прочная;
- Изнутри желательно приварить пару-тройку лопастей для перемешивания. Подойдет любой листовой материал (сталь толщиной 2-3 мм);
- По центру боковин привариваются подшипники, прикручиваются ступицы или продевается (с обвариванием отверстий для герметичности) ось из стальной трубы;
- Конструкция крепится на станине, с одной стороны приваривается «Г» — образная рукоять, как на барабане колодца. Если сделать две рукояти, тогда крутить можно вдвоем.
Самый простой пример изготовления ручной бетономешалки для тех кто не нашел подходящего электродвигателя, а строить нужно. Смотрите видео и делайте такую же.
На этом постройка считается завершенной. Можно покрасить аппарат снаружи. Внутренние стенки красить бессмысленно, бетон обдерет любое покрытие при первом замесе. Технология настолько проста – что изготовить подобный агрегат можно за пару выходных.
Важно! Емкость агрегата с ручным приводом не должна превышать 100 л. Иначе усилий одного-двух человек может не хватить для качественного смешивания раствора.
Хорошей заготовкой для такой конструкции может послужить газовый баллон 80-90 литров.
Самодельные мешалки в Замена систем отопления-варианте
Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?
С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.
Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:
- механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
- электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.
Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.
От принципа работы бетономешалки будет зависеть и ее конструкция:
- бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
- гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
- вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.
При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.
Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.
Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.
Объем бетономешалки
Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.
Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

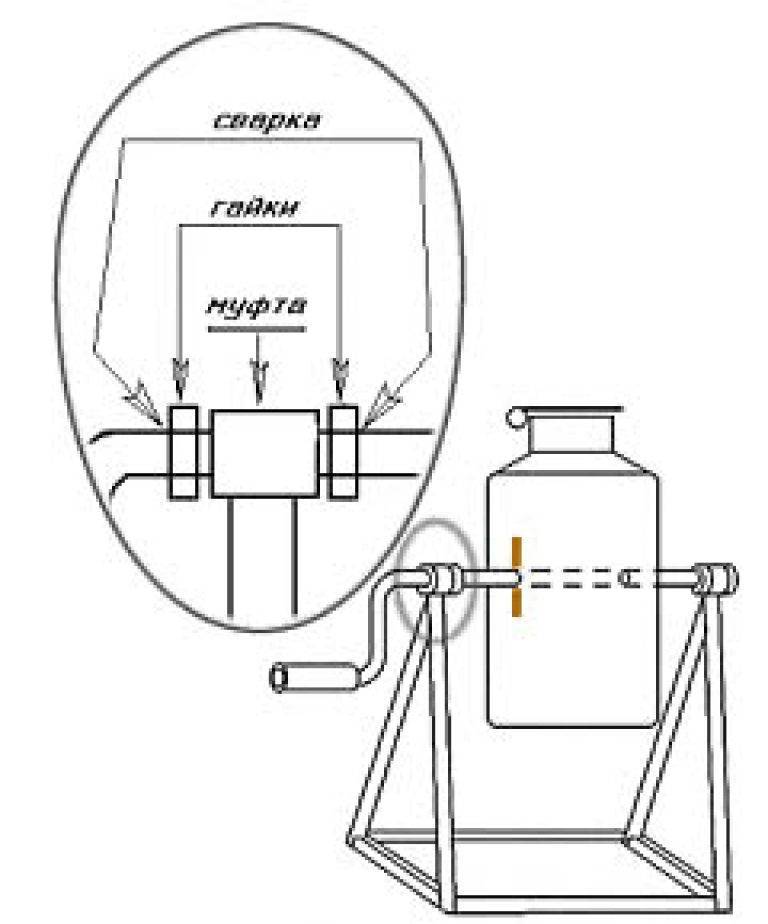

Из молочной фляги
Это тоже не новое
Обрабатываем детали
Обработанная рама
Прикрепили колеса
Мотор установлен
Другой ракурс
Передача поближе
Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом Замена систем отопления, собранные в этом разделе.
Венцового типа
Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно Продажа (чугунный или пластиковый) и установить на бочку.
Первая страница
Установка работы
Спецификация
Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.
Если оставить дно обычной бочки без усиления, тонкий металл (3-4 мм) может не выдержать нагрузок и его просто покрутит. Потому лучше наварить уголки или П-образный прокат
Организация передачи при помощи мото-цепи и второй — ременной

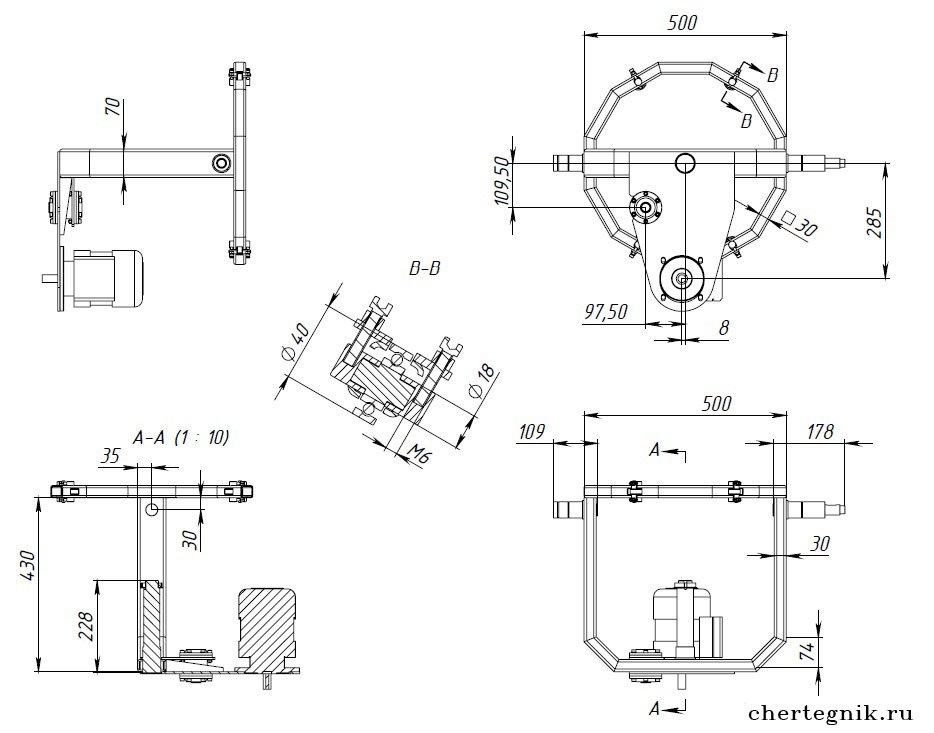

Как сделать емкость подвижной, чтобы можно было выворачивать ее
Еще один способ подвижного соединения
Снова лопасти
Ролики можно сделать регулируемыми
← Выбираем бетономешалку для дома, дачи ОбслуживаниеКак пользоваться лазерным уровнем (нивелиром, построителем плоскостей) —
Инструкция: самодельная бетономешалка с двигателем от стиральной машины
Есть два вида бетоносмесителей:
- Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
- Электрический. Бак приводится в движение электрическим двигателем.
Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.
Комплектующие
- Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
- Электродвигатель (мощность 200 Вт).
- Шкив, приводной ремень, выключатель от стиралки.
- Для изготовления основания нужен металлический уголок размером 50х50.
- Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
- В качестве оси понадобится прочный стержень из металла на 4,5 см.
- Редуктор.
- Арматура.
- Полоса из металла.
- Шариковые подшипники.
- Провод.
- Шайбы и болты.
Читать также: Какие вольфрамовые электроды для сварки нержавейки
Инструменты
- Болгарка.
- Ножовка по металлу.
- Дрель.
- Паяльник.
- Сварка с электродами.
Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.
Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.
Пошаговое выполнение работ

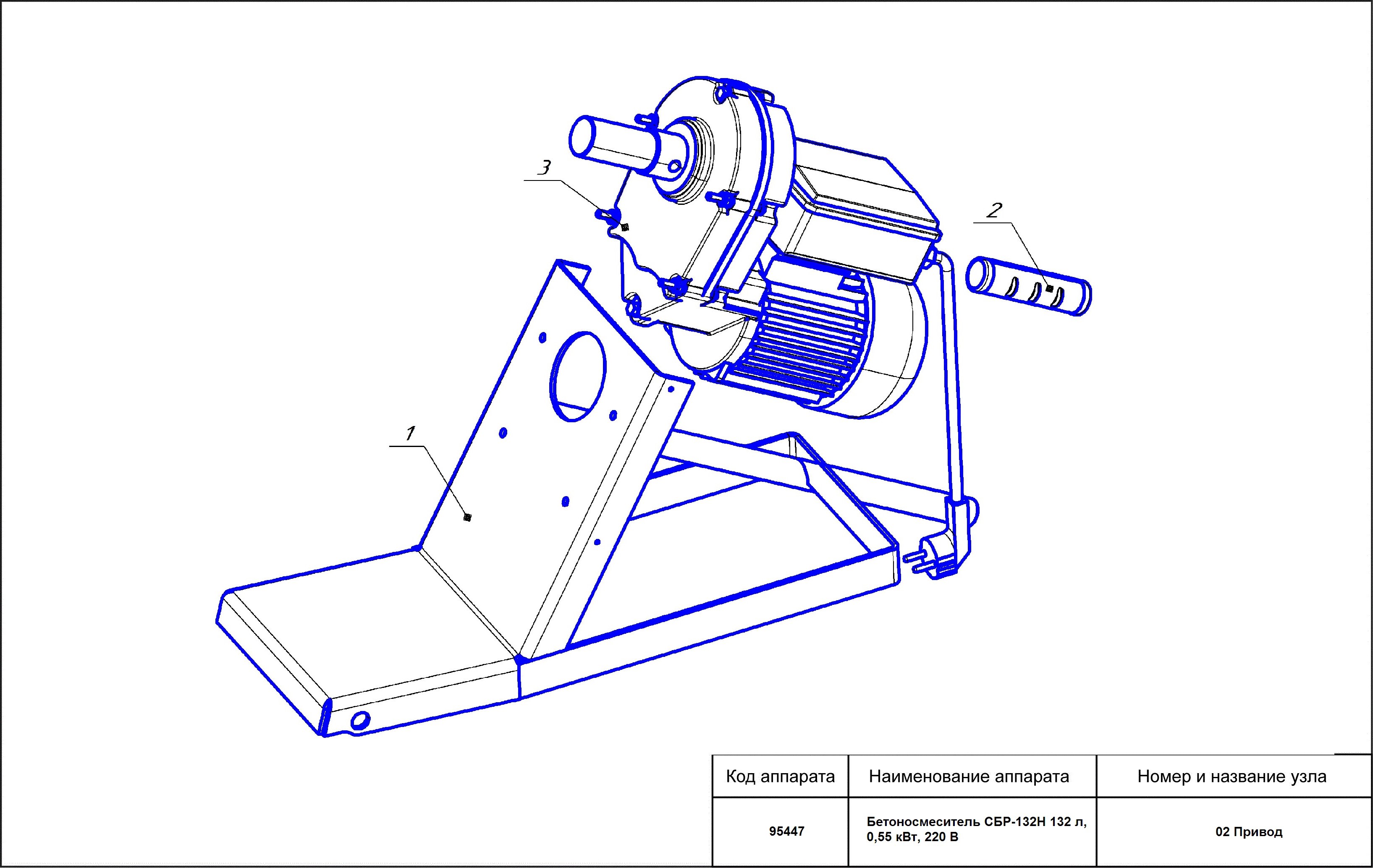

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:
Изготовьте каркас (основание)
Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.
- От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
- Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
- К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
- Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
- Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.
Корпус
К основанию каркаса арматурой прикрепите колеса.
Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.
Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.
Подключение двигателя
Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.
Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.
Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.
Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.
