Каркас и материал
Простой тип каркаса – тонкостенные трубы 20х20 мм с шагом 60-80 см. Если нужно изготовить кровлю арочной формы, тогда трубы можно согнуть, используя станок.
Каркас из стали собирается на месте, используя уголки, болты и прочие крепежные элементы. Шаг ферм — менее 1,5 м. Это позволит поверхности выдержать вес снега.
Алюминиевая обрешетка не подвержена коррозии, поэтому отлично эксплуатируется снаружи. Но удорожание проекта, если сравнивать со стальным вариантом, — более 2,5 раз.
Древесина также может применяться для изготовления каркаса, но только она должна быть клееной. Иначе конструкцию ждут трещины и деформация.
Нюансы выбора
В наши дни в магазинах представлен широкий ассортимент самых разных профилированных плит поликарбоната
Чтобы выбрать подходящий материал, в первую очередь следует обратить особое внимание на массу листа — она должна быть меньше, чем у стеклянных конструкций. Помимо того, поликарбонат высокого качества обязательно должен иметь хорошую светопропускную способность и равномерно рассеивать солнечные лучи. В холодном состоянии листы можно изгибать для получения нужной формы без риска повреждения
Правильно изготовленный поликарбонат обладает огнеупорностью, выдерживает сильные ветровые и снеговые нагрузки, отличается прочностью к ударам и не изменяет своих характеристик в условиях высоких и низких температур
В холодном состоянии листы можно изгибать для получения нужной формы без риска повреждения. Правильно изготовленный поликарбонат обладает огнеупорностью, выдерживает сильные ветровые и снеговые нагрузки, отличается прочностью к ударам и не изменяет своих характеристик в условиях высоких и низких температур.
Внимательно осмотрите покупаемый товар — на нем не должно быть вмятин, царапин и сколов. Не допускается наличие воздушных пузырьков, неровностей и расслоения. Ребра жесткости должны располагаться под ровным прямым углом, наличие волнистости указывает на несоблюдение технологии производства.
Правила монтажа рифленного поликарбоната в вопросах и ответах
Рекомендации по укладке
Укладывать лист надо защитным слоем UV покрытия к солнцу (также как у сотового поликарбоната). Нахлест боковой (вдоль длины листов) – 1-2 волны – в зависимости от угла наклона. Нахлест поперечный 8-10 см.
Как правильно фиксировать прозрачный шифер к металлической обрешётке
Рекомендуемое расстояние между лагами – 35-45 см. При монтаже использовать саморезы по металлу и силиконовые, либо резиновые термошайбы диаметром 20-25 мм. Предварительно, в месте прокола саморезом – сделать отверстие 8-10 мм, и уже после приложить термошайбу и закрутить саморез.
Какую термошайбу лучше использовать при монтаже
Однозначно резиновую или силиконовую с верхним ободком из метала диаметром 20-25 мм. Если шире – может не получиться крепеж при малой ширине волны листа. Если уже – не возможно сделать отверстие для расширения и сужения пластиковых прозрачных листов.
Источник
Крепежные элементы
На скорость, удобство, качество монтажа и долговечность конструкции влияет выбор крепежных элементов
Следует обратить внимание на следующие параметры:
- характеристики самореза (крепеж подбирается в зависимости от материала конструкции – металла или дерева);
- материал изготовления и параметры шайбы.
Саморезы могут продаваться в комплекте с шайбами либо приобретаться отдельно. Если поликарбонатное остекление требуется деревянной конструкции, в качестве крепежа следует выбрать саморезы по дереву. Крепление сотового поликарбоната к металлическому каркасу рекомендуется производить саморезами с оцинкованным наконечником или наконечником-буром из нержавеющей стали.

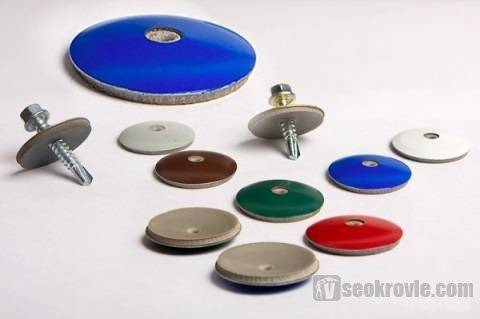

Различные крепежные элементы
Термошайбы поликарбонатные
Специально для крепежа листов поликарбоната выпускаются шайбы из того же материала, что позволяет подобрать вариант, идеально подходящий по цвету – такой крепеж выглядит эстетично и не бросается в глаза.
Термошайба состоит из следующих элементов:
- выпуклая верхняя часть с широкой ножкой и отверстием под саморез;
- уплотнитель из эластичного полимера (кольцо);
- заглушка отверстия под саморез.
Высоту ножки термошайбы требуется подбирать исходя из толщины панели. Ножка ограничивает прижим, за счет чего лист фиксируется плотно, но без пережатия. Благодаря этому остекление остается ровным даже при нагревании под солнечными лучами.
Правила крепления термошайбой
Толщина ножки влияет на выбор сверла, которым выполняют отверстие под крепежные элементы. Диаметр отверстия должен на 3 мм превышать диаметр ножки, чтобы не происходило деформации листовых элементов при температурном расширении.
Поликарбонатные термошайбы – самый практичный и привлекательный вариант для декоративных конструкций. При условии правильного монтажа они герметично закрывают крепежное отверстие и надежно фиксируют листовой материал на каркасе. Срок службы термошайб из поликарбоната составляет порядка 20 лет.
Термошайбы полипропиленовые
Полипропиленовая термошайба также представляет собой полимерную крышечку с отверстием под саморез и заглушкой, которая плотно прижимает к поверхности листового покрытия уплотнительное кольцо. Такое изделие отличается от поликарбонатной шайбы:
- менее эластичным уплотнителем, который выполнен из вспененного пластика;
- отсутствием ножки у шайбы;
- отсутствием покрытия, защищающего от ультрафиолета;
- непрозрачностью и относительно небольшой цветовой гаммой.
Поскольку у шайбы нет ножки, прикручивать крепеж следует внимательно, чтобы не перетянуть. Полипропиленовые шайбы в течение считаных лет выгорают на солнце, теряют цвет и начинают разрушаться. Небольшой выбор цветов и отсутствие точного соответствия с материалом ограничивают использование крепежа – он подходит для не просматриваемых мест и для конструкций внутри помещений, для монтажа парников и теплиц из тонкого поликарбоната, рассчитанного на 3–4 года эксплуатации.
Термошайбы из полипропилена
Достоинством полипропиленовых шайб можно назвать доступную стоимость – они дешевле поликарбонатных. Этот вид предназначен для крепежных элементов толщиной 6 мм. Соответственно, отверстия в листах требуется выполнять сверлом 9 мм для соблюдения термического зазора при монтаже.
Остальные виды шайб
Если нет особых требований к эстетичности конструкции, закреплять листы поликарбоната на каркасе можно при помощи обычных плоских широких шайб. При этом для конструкций внутри помещения достаточно использовать тонкий резиновый уплотнитель, для сооружений на улице требуется толстый эластичный уплотнитель, чтобы предотвратить попадание влаги в крепежное отверстие в поликарбонате.
Вогнутые тарельчатые шайбы из нержавеющей или оцинкованной стали в комплекте с зонтичной прокладкой из вспененного полимера или толстой EMDP резины. Такой крепеж позволяет надежно зафиксировать покрытие из поликарбоната на каркасе из металла, если требуется постройка сооружения с большой площадью остекленной поверхности в регионе с сильными ветрами. Чтобы прикрутить шайбу с прокладкой, используют саморезы или болты, желательно устойчивые к коррозии, так как шляпка крепежного элемента остается открытой атмосферным осадкам.
Тарельчатые нержавеющие шайбы
Тарельчатые нержавеющие шайбы имеют серьезное преимущество перед обычными плоскими – они способны обеспечить герметичность крепежного отверстия.
Что нужно знать перед началом монтажа?
Поликарбонат по внешнему виду напоминает стекло. Однако кажущаяся его прозрачность всё-таки служит неплохой защитой от прямых солнечных лучей. Этот монолитный материал обладает хорошей гибкостью, но очень прочен и довольно легок. Эксплуатационная температура поликарбоната от – 40 до + 120 градусов по Цельсию.
Поликарбонат разделяется на два вида:
- Монолитный. Это, практически, стекло, только легче и прочнее
- Сотовый. Это пустотелая, но многослойная конструкция с ребрами жесткости, расположенными продольно
Перед приобретением поликарбоната нужно, желательно, максимально точно определиться с его размерами. Это значительно облегчит подгонку листов. А также стоит быть готовым к тому, что монтаж поликарбоната, если представить его пошагово, выглядит так:
- Подбор листов (ориентация)
- Нарезка пластин нужной формы и размеров
- Подготовка отверстий для креплений
- Герметизация швов
- Сборка всех элементов конструкции
Стоит еще учесть и тот факт, что поликарбонат может деформироваться из-за повышенной тепловой нагрузки
Это особенно важно знать перед тем, как делать парник из поликарбоната своими руками, крепить поликарбонат на теплицу, крышу или навес, который будет находиться преимущественно под палящим солнцем
При монтаже летом в жару панели нужно устанавливать вплотную, в том числе к замку стыковочного профиля. Снижение температуры уменьшит поликарбонат и появится нужный зазор между замком профиля и листом, что обеспечит дополнительный отход влаги.
Подборка панелей
При работе с сотовым поликарбонатом, главное правильно расположить листы с учетом ребер жесткости. Монтаж панели нужно выполнять так, чтобы внутренние каналы ребер жёсткости имели выход наружу. Так будет отводиться конденсат, который будет образовываться внутри листа. Можно ли крепить поликарбонат горизонтально?
Стоит обратить внимание, сделал ли производитель одну из сторон поликарбоната наружной. Если да, то такая сторона имеет специальный защитный слой, который можно снять уже после того, как лист будет закреплён. При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно
При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно.
Точные замеры помогут приобрести нужное количество материала, которого хватит для качественного крепления.
Нарезка пластин
Учитывая правильность расположения панелей относительно их рёбер жёсткости, стоит подготовить чертеж с замерами нужного количества поликарбонатных пластин. После чего нужно приступать к резке большого полотна.
Для резки вполне подойдёт высокоскоростная циркулярная пила. Выполнять работу лучше всего твёрдосплавными дисками с неразведёнными мелкими зубьями.
Отверстия в поликарбонате
Сверлить дырки в сотовом поликарбонате нужно между рёбрами жёсткости (это не будет мешать отводу конденсата). Выполнять работы нужно перед началом крепления. Лучше всего сверлить электрической дрелью со свёрлами по металлу.
Герметизация
Этот процесс нужно выполнять только для сотовых панелей. На торцах, расположенных сверху, нужно закрепить самоклеящуюся ленту. Нижние торцы герметизировать нельзя.
Если вы решили делать теплицу из поликарбоната, то учтите, что нужно проводить обработку теплицы из поликарбоната осенью. Это нужно для того, чтобы снизить риск заболевания сельскохозяйственных культур.
Кстати говоря, не зря поликарбонат используют в изготовлении теплиц. Этот материал отлично пропускает свет и при этом обладает стойкостью к высокой температуре. Читайте о других технический характеристиках сотового поликарбоната здесь. Этому материалу свойственна высокая прочность.
Комплектующие для крепления поликарбоната
Рассмотрим подробно комплектующие для крепления поликарбоната.
Профили
Для всех методов крепежа поликарбоната к металлу используют профили, причем они различаются по материалу изготовления и конфигурации: неразъемные, разъемные и торцевые.
Соединительные неразъемные профили для крепления поликарбоната (НР) изготавливают из поликарбоната, их можно подобрать под цвет сотового материала. В результате получится не только прочное соединение, но и красивое.
Конструкция соединительного разъемного профиля (НСР) состоит из крышки и базы. В ней используют закругленные внутрь ножки, поэтому для фиксации материала профиль протягивают между листами.
Торцевой профиль (П-образный) – нужен для заглушки торцов сотовых панелей, чтобы внутрь ячеек не попадала грязь, пыль и влага.
Коньковые профили позволяют делать плавающее крепление, которое необходимо для арочных сооружений.
Твердый угловой профиль – с помощью такого пластикового уплотнительного профиля надежно соединяют два листа под углом 90°. Ими можно соединить разные по толщине панели.
Пристенными профилями крепят листы к стене и защищают торцы, обращенные к стенам.
Приобрести профили поликарбоната в Анапе можно без особого труда в специализированных магазинах, которые продают стройматериалы и строительное оборудование. Также можно их заказать по интернету.
Термошайбы
Термошайба для крепления поликарбоната позволяет надежно фиксировать листы на каркасе. Её конструкция состоит из 3-х элементов:
- выпуклая пластиковая шайба с ножкой, которая заполняет отверстие в листе;
- уплотняющее кольцо из пластичного полимера или резины;
- заглушка, защищает саморез от влаги.
Саморез для крепления поликарбоната чаще всего не комплектуется термошайбой, поэтому её нужно покупать отдельно. Термошайбы для крепления поликарбоната прижимают мягко и надежно лист к каркасу строения, при этом защищают материал от проникновения внутрь влаги. Они позволяют сооружению выглядеть эстетично. Причем шаги крепления поликарбоната напрямую зависят от предполагаемой снеговой, ветровой и прочей нагрузки.
Термошайбы бывают трех видов:
- полипропиленовые;
- поликарбонатные;
- из нержавейки.
Для любых теплиц из поликарбоната термошайба – неотъемлемый элемент крепления покрытия, потому что этот тип сооружений должен быть хорошо герметизирован.
Мини шайбы
Мини шайбы отличаются от обычных термошайб небольшими размерами. Их используют в ограниченных пространствах и когда необходимо сделать крепеж менее заметным, если он находится на хорошо обозреваемой части листа. Они также делаются из разных материалов. Использование таких шайб для крепления поликарбоната позволяет сделать все сооружение более привлекательным и красивым.
Оцинкованная лента
Оцинкованные ленты для крепления поликарбоната предназначаются только для арочных конструкций. Благодаря им материал остается целым, так как не приходится его сверлить и резать. Они позволяет стягивать листы в любом месте, что необходимо для фиксации листов карбоната на больших расстояниях.
Заглушки
Разновидностью профилей для ячеистых панелей является L-образная заглушка с микропорами, она очень похожа по внешнему виду на направляющую для панелей. Этот профиль обязательно используют с ячеистым материалом – он надежно закрывает отверстия на торцах листов, при этом предотвращает попадание влаги и грязи внутрь панелей
Важно помнить, какой стороной крепить поликарбонат к сооружению
Профиль-заглушка может быть не только L-образным, но и F-образным. И в данном случае он тоже похож на направляющую для ячеистых панелей. Для обустройства телиц, в основном, используют первый вариант, потому что торцы листового полимера закапываются в грунт. Для монтажа кровли подходят оба варианта – все будет зависит от конструкции крыши и материалов, к которым крепят ПК.
Благодаря этим заглушкам удается предотвратить снижение прозрачности ячеистого материала, потому что в него не попадет грязь и влага. Вода при парниковом эффекте переходит из жидкого состояния в пар, поэтому он, проникая в ячеистый материал, делает его мутными. Избавиться от него будет крайне сложно, из-за чего предохранительные заглушки нужно в обязательном порядке ставить на торцы панелей.
Повысить герметичность заглушек можно с помощью прозрачной пленки с микропорами.
Навес для чего
Они различаются по характеру предназначения: для автомобиля, бассейна, вместо беседки или как хозпостройка. Но задача у них одна — это защита.
Глобальной разницы между навесом для автомобиля или для отдыха нет, принцип строительства идентичный. Главное подойти к работе внимательно, с упором на свой чертёж и размеры участка.
Навесы иногда приравнивают к козырькам, но между ними есть разница. Козырьки это небольшие сооружения, которые устанавливают над входом в помещение. Они бывают простые, или украшенные ковкой. Как сделать козырёк своими руками из металла, Вы можете узнать здесь.
Предварительные указания
Данное руководство не является указанием по устройству обрешетки под сотовый поликарбонат. Это лишь инструкция непосредственно по монтажу поликарбоната. Достаточно понимать, что обрешетка и ее несущие конструкции должны быть достаточно прочными для веса поликарбоната, снеговой и ветровой нагрузки, которые характерны для вашего региона.
Сотовый поликарбонат выпускается следующих размеров: 6000*2100 мм и 12000*2100 мм. Кроме того, необходимо учитывать зазор между листами 15…20 мм. Толщина поликарбоната может варьироваться от 4 до 16 мм. Проще всего требования к геометрическим размерам обрешетки представить в виде таблицы:
| Толщина листа, мм | 4 | 6 | 8 | 10 | 12 | 16 |
| Шаг обрешетки по вертикали, мм | 530 | 715 | 1060 | 1060 | 1060 | 1060 |
| Минимальный шаг обрешетки по горизонтали, мм | 400 | 650 | 800 | 1000 | 1400 | 1650 |
| Минимально допустимый радиус изгиба листа, мм | 600 | 900 | 1200 | 1500 | 1800 | 2800 |
Эти данные желательно сверить с техническими условиями от производителя сотового поликарбоната, т.к. эти значения могут отличаться в зависимости от материалов, технологий, структуры и т.д. Стропильные конструкции, которые приходятся на стыки листов, должны иметь ширину не менее 40 мм, для прочих обычно достаточно 20 мм. Прогоны или поперечные элементы обрешетки выполняются в теле стропильной конструкции. Это значит, что верхние плоскости прогонов и стропил располагаются вровень и вместе образуют единую несущую поверхность для листов поликарбоната.

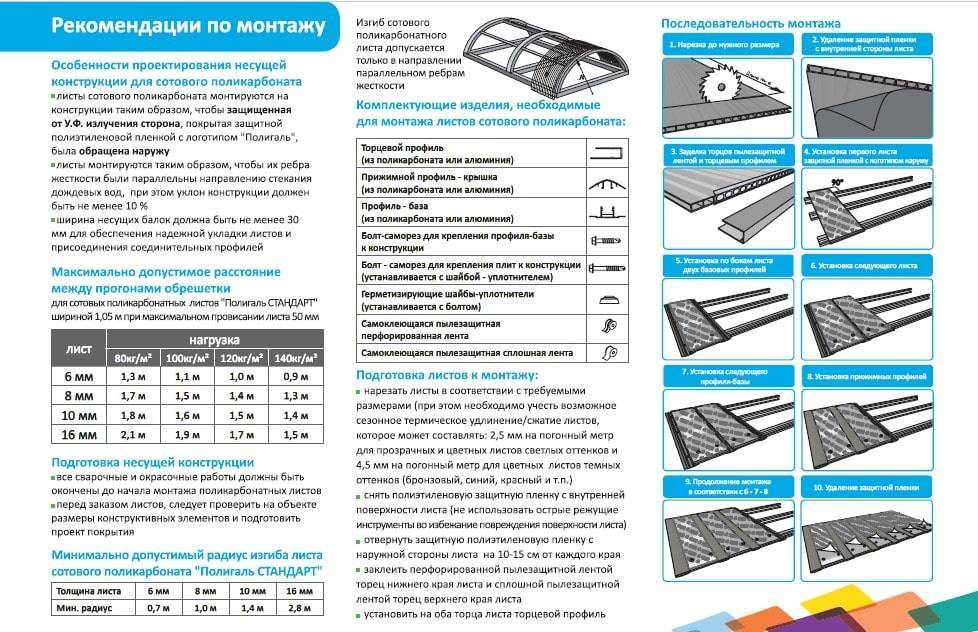

Схема монтажа поликарбоната.
Для изготовления несущих конструкций обычно используют стальные профильные трубы со стенкой не менее 2 мм. Из нее изготавливают сварной каркас. Можно использовать деревянные бруски подходящего сечения. Работы по защите от коррозии или обработке деревянных конструкций необходимо завершить до начала монтажа сотового поликарбоната.
Скаты должны иметь уклон не менее 10%. Арочные конструкции изготавливаются с помощью трубогибов для профильной трубы, которые обеспечивают повторяемость результатов. Крайний прогон располагают по краю без выступания стропильных элементов. Если есть коньковое сочленение, то и в коньке должны располагаться прогоны.
Как крепить сотовый поликарбонат в профиль на металлический каркас
Стропилы, элементы и прогоны данных конструкций должны располагаться строго в одной плоскости. У каркаса из этого материала отсутствуют любые выступы, благодаря чему с укреплением на нем листов не возникает никаких сложностей. Дистанция между стропилами должна достигать ширины пластин поликарбоната.
Работы при фиксации листов в профиль на металлический каркас осуществляются в следующей последовательности:
- Первоначально на поверхность железных балок конструкции необходимо выполнить укладку термоизолирующей ленты.
- Далее к обрешетке следует совершить закрепление профиля.
- Нужно осуществить установку листов на ячейки. На последнюю панель требуется произвести надевание торцевого профиля. Верхнюю часть необходимо крепить совмещением и легким надавливанием сверху. Защелки помещаются на нужные места и надежно удерживают листы.
- Перед тем как крепить сотовый поликарбонат следует снять с нижней части пластины защитную пленку и осуществить отгибание края верхней, чтобы он не затруднял осуществить проделывание отверстий.
Обратите внимание! Листы сотового поликарбоната с легкостью поддаются сгибанию в арку. Давление внутри изогнутой пластины придает ей большей прочности и жесткости. Радиус получаемого изгиба зависит от толщины материала
Радиус получаемого изгиба зависит от толщины материала.
По завершении монтажных работ с внутренней стороны листов необходимо в обязательном порядке снять присутствующую на них прозрачную защитную пленку, поскольку под воздействием солнечных лучей имеющийся под ней клей меняет собственные качества и со временем может стать причиной появления на поверхности следов.

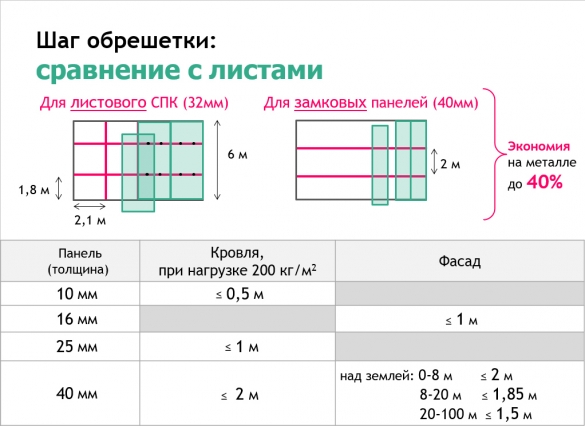

От чего зависит шаг обрешетки под поликарбонат
Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.
Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, – эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

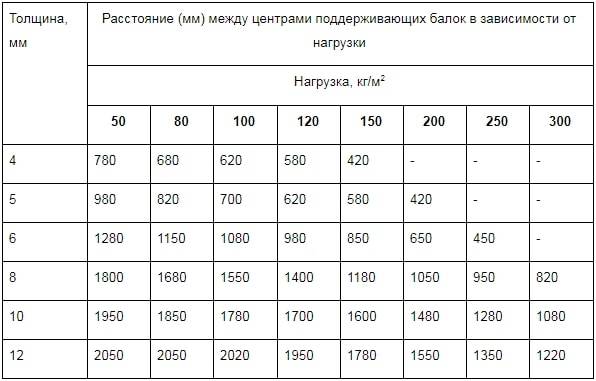

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.
Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.
Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.
Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.
Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.
Проектирование и расчет конструкции для устройства кровли из монолитного поликарбоната
Для строительства любой кровли необходимо создание обрешетки и стропил, на которые монтируется кровельный материал, такой как монолитный или сотовый поликарбонат. Чтобы спроектировать и построить сооружение из поликарбоната необходимо учесть все нюансы и правильно рассчитать обрешетку для крепления материала.
Нейтрализация термического расширения.
При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.
Коэффициент расширения сотового поликарбоната под влиянием температуры выше, нежели у других применяемых для остекления материалов. Он составляет 2,5 мм/м для прозрачных и опаловых плит, 4,5 мм/м для цветных плит. Знание этой величины позволит вмонтировать панели таким образом, чтобы избежать их деформации во время эксплуатации конструкции. На свободное расширение нужно оставлять допуск около 4 мм на м/п по длине и ширине листа при возможных перепадах температур более 40 °С. Таким образом, выполняя монтаж поликарбоната в жаркую погоду необходимо установить плиту вплотную к замку стыковочного профиля (при понижении температуры плита уменьшится в размерах и оставит необходимый зазор для стока конденсата). При низких температурах отступ от замка профиля необходимо сделать несколько больше обычного.
Учитывая способность поликарбонатных плит к теплоаккумуляции, необходимо предусматривать организацию форточек или фрамуг из расчета 30% от общей поверхности остекления.
