Гидроизоляция печной трубы — лучшая методика. Виды средств герметизации: металлический фартук, уплотнители

Популярные производители

На строительном рынке сегодня функционирует достаточно компаний выпускающих пирогенные герметики, к самым известным брендам можно причесть:

1. Представленная фирма изготовляет, как теплостойкую, так и жароустойчивую герметизирующую продукцию. Теплоустойчивый материал выполнен на базе силиконовой кислотной пасты красного цвета, стойкий к высокотемпературным режимам до 300 С. Существует жаропрочная модификация материала к Penosil-1500. Это вещество чёрного цвета с предельной рабочей температурой до 1500 С.

   Penosil-1500

2. Бренд реализует жароустойчивую продукцию польской фирмы Selena Group. Герметические средства этой модели переносят температуру окружающей среды до 1250 C. Присутствие в рецептуре материала стекловолоконной смеси, создает уплотнения дымо-и газонепроницаемостью, благодаря чему герметик пользуются заслуженным повышенным покупательским спросом у мастеров своего дела.

   Герметик польской фирмы Selena Group

3. Soudal C. Бельгийское предприятие, выпускающая обширный ассортимент герметизирующих материалов, в том числе пирогенных, к примеру, Soudal Calofer, Fix All и некоторые другие. Soudal C.

Высокотемпературные герметические средства считаются незаменимым продуктом при строительстве дымовентиляционных систем различного котельного оборудования, печей и каминов. Они имеют много существенных положительных качеств и специфических свойств. Поэтому накануне покупки герметика необходимо тщательным образом познакомится с его параметрами и советами квалифицированных специалистов. Все вышеперечисленное, дает возможность подстраховаться от просчетов, и выполнить наилучший подбор уплотнителя, при котором герметичность дымоходной системы будет гарантирована.

Источник

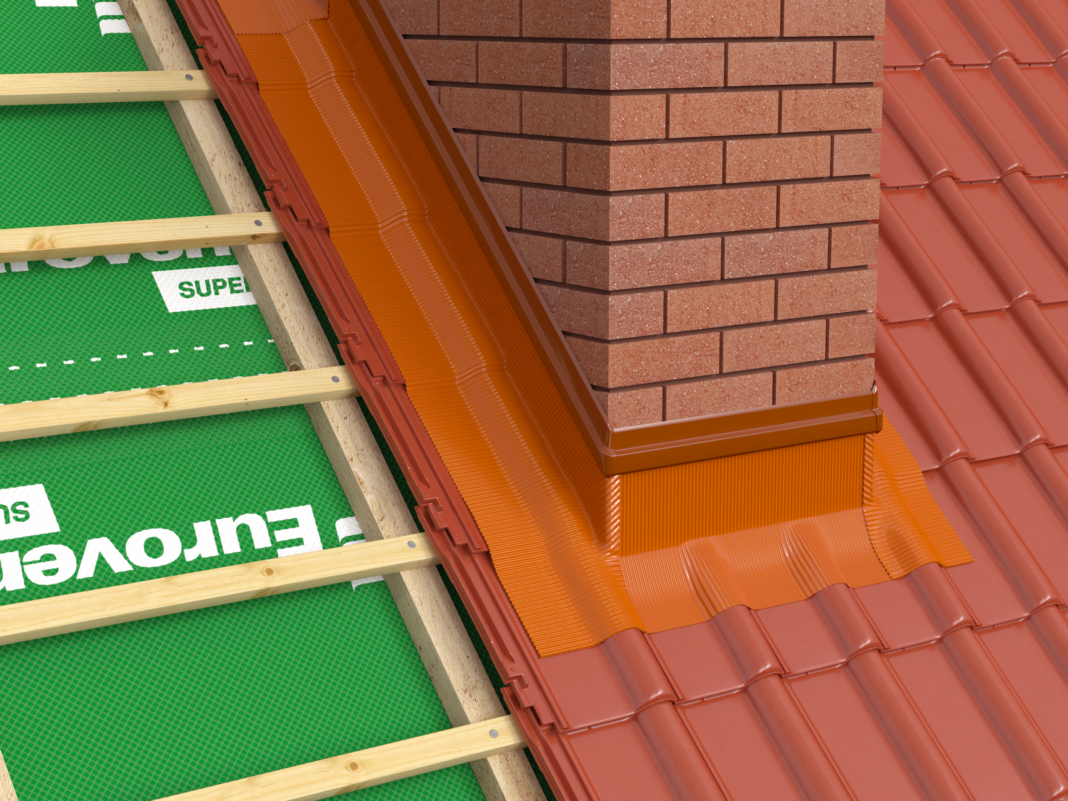

Нюансы укладки материала Вакафлекс

Вакафлекс – клеящаяся эластичная водоизоляционная полоса с внутренним алюминиевым армированием. Ее конструкция позволяет повторить форму кровли и в то же время крепко прилегать к трубной поверхности.

Укладка материала Вакафлекс

Установка Вакафлекса проста, которую можно выполнить самостоятельно:

Полосу наклеивают по нижней кромке дымохода. Режут ее по окружности

Сгибают пополам вдоль ленты, освобождают верхнюю предохранительную пленку и клеят ее к дымоотводу, придавливая жестким валиком.
Впоследствии убирают нижний предохранительный слой и клеят к кровле, скрупулезно прижимая валиком для обеспечения полного прилегания.
Углы осторожно подрезают, заворачивают на стены трубы и приклеивают.
Подобным способом обрабатывают боковые сторонки дымоотвода.
Углы бережно заводят на нижную/верхнуюобласть трубы, углы округляют для наилучшего контакта и ветровой защиты.
Верхняя стена трубы обрабатывается последней, ее углы закрепляют на боковые плоскости.
На дымоотвод сверху водоизоляционной ленты укрепляют планку Вака, препятствующую стеканию воды по трубной поверхности.

Гидроизоляция предотвращает образование повреждений или разрушений от воды в дымоходе. Если в кладке дымоотвода уже есть зазоры, пустоты, трещины или пропавший раствор, его следует отремонтировать перед гидроизоляцией. Внешнюю поверхность его необходимо очищать перед влагозащитой, поскольку любые частицы или грязь не позволят гидроизоляционному материалу создать плотное соединение.

Выполнение защиты от влаги  обязательная операция для каждой дымовой трубы, если этого не сделать, ущерб нанесенный водой дымовентиляционной системе может быть значительным и привести к полному ее разрушению. Современные гидроизоляционные материалы хорошо представлены в строительных магазинах во всех регионах страны, в том числе и в Москве.

Что такое флеш-мастер для дымохода и для чего он необходим?

Флеш-мастер для дымохода представляет собой уплотнитель, предназначенный для придания плотности кровельным проходам.

Качественный флеш-уплотнитель используется для решения следующих вопросов:

1. Проведение герметизации отверстия в кровле во время монтажа дымохода.
2. Проведение герметизации отверстий вентиляционных систем, элекровыводов, к примеру ТВ-антен и мачт.

Благодаря изобилию размеров мастер-флеш проходок, этот материал позволяет обеспечить качественную герметизацию любого отверстия.

В состав уплотнителя входит высококачественная гофрированная резина, благодаря которой обеспечивается долгий срок эксплуатации уплотнителя, его стойкость к воздействующим на него факторам и стойкость к температурным и атмосферным явлениям. Так, использование флеш уплотнителя возможно при температурном режиме от -55 С до +135 С.

Исходя из этого следует сказать, что уплотнитель подходит для герметизации любого отверстия. Именно флеш-мастер чаще всего монтируют для уплотнения труб дымоходов для бань.

Исходя из выше перечисленных характеристик, мастер-флеш можно монтировать при любых погодных условиях. Установка элемента, как правило, не занимает большого количества времени. Процесс герметизации реально провести самостоятельно, не прибегая к помощи компаньона и без наличия специальных знаний.

По мнению людей, специализирующихся в этой области строительства, мастер-флеш – универсальный уплотнитель. Он широко применяется и при устройстве высококачественной гидроизоляции в дымоходных системах, и при проведении разнохарактерных строительных работ.

Самый распространенный Master Flash Standart. Он идеально подходит для уплотнения кровельных проходов независимо от диаметра.

Master Flash с наличием фланца из алюминия достоин особого внимания. Он характеризуется устойчивостью к высоким температурным режимам.

Еще один распространенный вид уплотнителя характеризуется наличием разреза. Этот элемент используется для установки уплотнителя на предварительно смонтированные и закрепленные трубы.

Уплотнители мастер-флеш подразделяются на два вида:

1. Прямые. Конусовидные модели, у которых угол размещения колец составляет 90 градусов используется для герметизации отверстий, расположенных на плоской ровной поверхности.

1. Угловые. Герметизация скатной кровли производится крызой, чьи кольца выступают под углом в 30 или 45 градусов.

Изоляция проходов через перекрытия и крышу

Участки, которым следует уделить особое внимание — это проходы через перекрытия, поэтому здесь нужно особенно внимательным и ответственным. Изолировать проходы нужно обязательно, вне зависимости от того какой дымоход используется: сэндвич-труба, дымоход, выполненный из кирпича, металла

и т.д.

Выполняя процедуру важно соблюдать ряд требований и правил:

• в перекрытиях и кровле нужно сделать отверстия, чтобы обеспечить проход трубы с таким расчетом, чтобы от его краев до стенок трубы была соблюдена дистанция не менее 25-35 см;
• края отверстия следует обработать асбестоцементными или металлическими листами и устроить короб для термоизоляции;
• пространство вокруг трубы необходимо заполнить каменной или базальтовой ватой, нужно быть очень внимательным, чтобы не оставить никаких зазоров;
• деревянные конструкции, которые располагаются вблизи от проходов дымохода, надо обработать антипиреновыми составами.

Таким образом, выполнить изоляцию дымохода можно несколькими способами. Главное, точно соблюдать технологию и подойти к процессу ответственно. Не стоит забывать, что помимо качественной изоляции, впоследствии дымоход требует правильной эксплуатации, своевременной очистки от сажи, удалению золы из топочной камеры. Соблюдая эти несложные правила, ваш дымоход успешно и безопасно будет функционировать на протяжении многих лет.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана;
• Гидроизоляционная мастика;
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

2. Поверх загнутых и прочно прижатых краев диффузионной мембранной пленки также наносят слой мастики.

3. Выполняют обрешетку под внутренние фартуки на расстоянии 5-10 см от трубы. Деревянные бруски можно для дополнительной защиты обработать биоогнезащитным составом.

4. Устанавливают фартуки, также начиная с нижнего. Фартуки должны быть выше кровельного покрытия на 10-15 см и перекрывать крышу со всех сторон на 20-30 см. Если уклон крыши менее 20 градусов, нижний фартук можно сделать до самого свеса, это улучшит гидроизоляционные свойства крыши.

5. Стыки между фартуками и трубой промазывают жаропрочным герметиком для труб.

6. Крепят фартук к трубе с помощью дюбель-гвоздей, забивая их на расстоянии 15-20 см в предварительно просверленные отверстия.

7. После установки фартуков приступают к укладке кровельного покрытия: его укладывают поверх фартука вровень с трубой, стараясь сделать зазоры минимальными.

8. Поверх кровельного покрытия устанавливают дополнительный гидроизоляционный фартук из металла или клеящихся материалов типа Вакафлекс.

9. Для дополнительной гидроизоляции можно выполнить водоотводящий галстук от самого конька крыши.

Составные части кирпичной дымовой трубы.

Части трубы. Кирпичная дымовая труба состоит из следующих основных частей: 1. Распушка 2. Дымовая труба на чердаке. 3. Выдра. 4. КОмин.

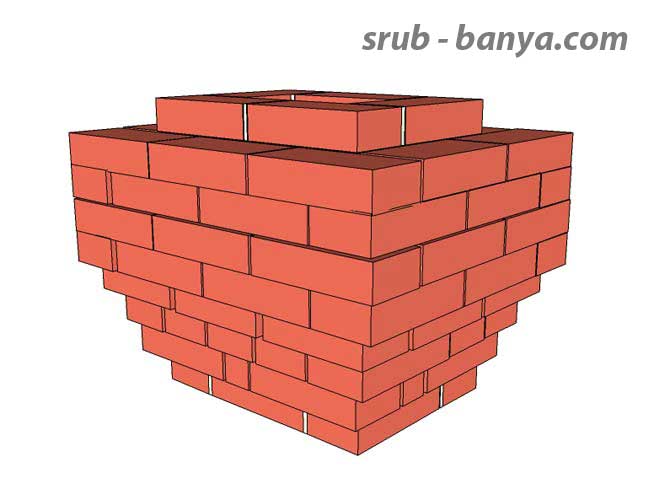

Распушка.

Распушка. Распушка предназначена для обеспечения противопожарной безопасности при проходе трубы через сгораемые материалы потолочного перекрытия. Распушка кладётся на растворе. Все части трубы, которые выше распушки, кладутся на (кладочном) растворе.

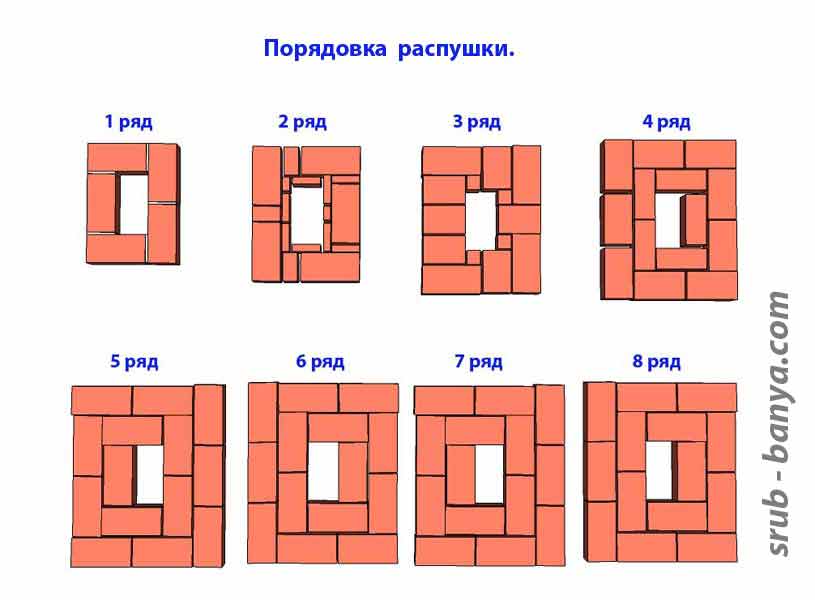

Порядовка распушки. Распушку можно считать как частью печи, так и частью дымовой трубы. Я упоминаю её здесь для того, чтобы показать порядовку распушки.

Дымовая труба на чердаке.

Дымовая труба на чердаке. Оштукатуренная дымовая труба на чердаке. Фото. Дымовая труба на чердаке — труба, проходящая через чердак. Кладётся на (кладочном) растворе. Во избежание проникновения искр через не плотности кладки, труба на чердаке обязательно штукатурится и покрывается побелкой. Я штукатурил трубу штукатурной смесью для наружных работ, в которую добавлял 30% измельчённой базальтовой ваты.

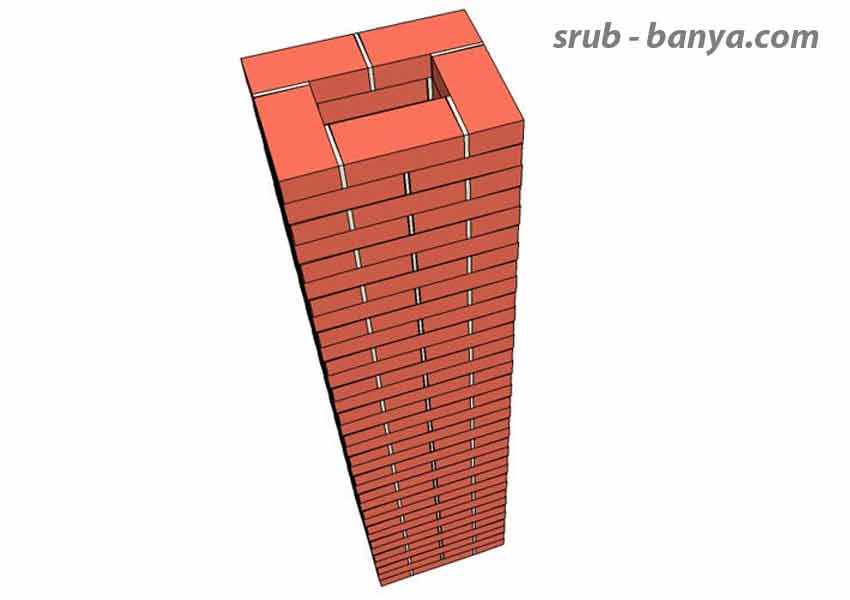

Порядовка дымовой трубы. Порядовка дымовой трубы состоит из чередования двух слоёв.

Выдра.

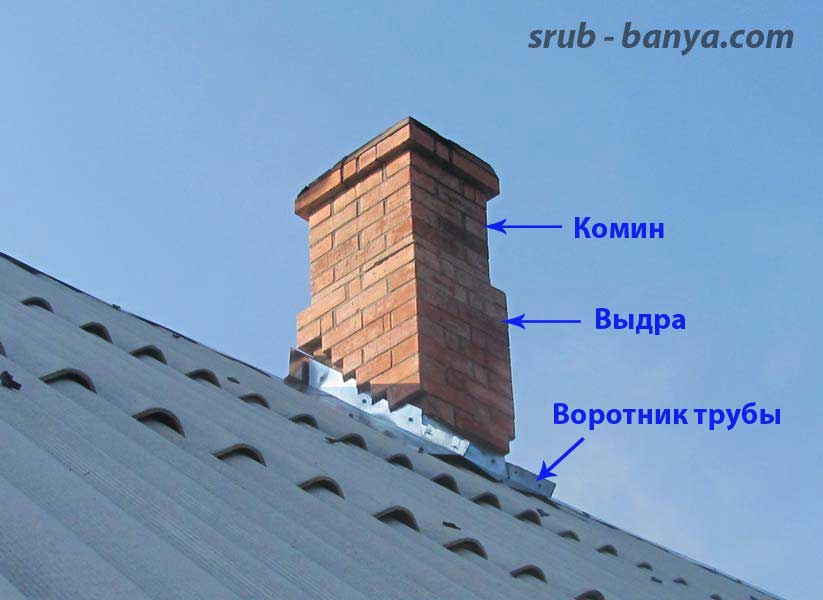

Выдра. Выдра и комин. Фото. Выдра — часть дымовой трубы над крышей. Представляет собой выступ, с которого вода атмосферных осадков скатывается на воротник трубы, не проникая на чердак. Воротник трубы выполняется из оцинкованного железа.

Порядовка выдры. Порядовка выдры.

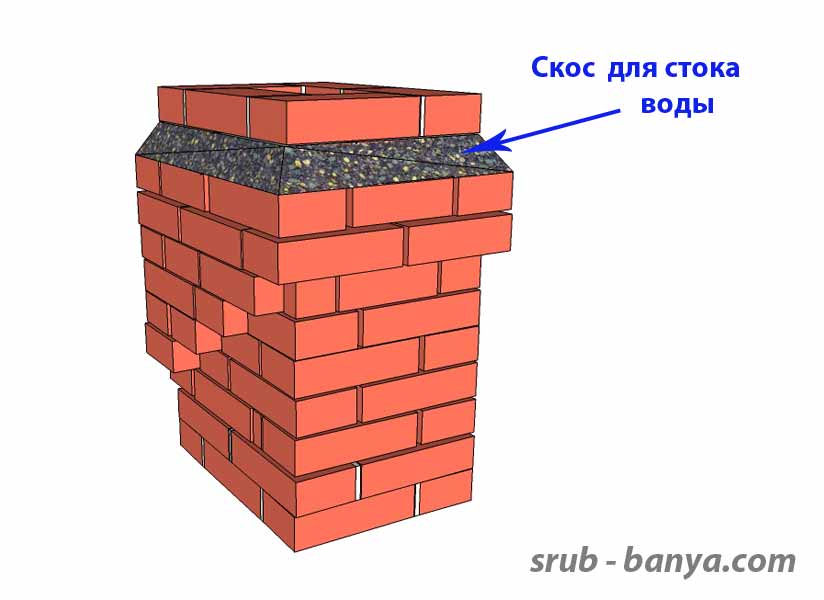

Скос на выдре для стока воды. Для того чтобы предотвратить намокание выступающего верхнего ряда выдры от атмосферных осадков, кладочным раствором выполняем скос для стока воды.

Комин.

Комин — часть трубы над выдрой. Чем выше труба, тем лучше тяга.

В соответствии с требованиями по противопожарной безопасности: Возвышение верха дымовой трубы над коньком кровли должно быть не менее 50см, при расстоянии трубы до конька менее 3м. Если расстояние от трубы до конька кровли больше 3м, то верх трубы должен располагаться по отношению к коньку кровли под углом не более 10 градусов к горизонту (См. схему в теме

Пожаробезопасная печь).

Высота комина регулируется количеством рядов кладки. В моём случае, для соблюдения требований по высоте, хватило 7 рядов.

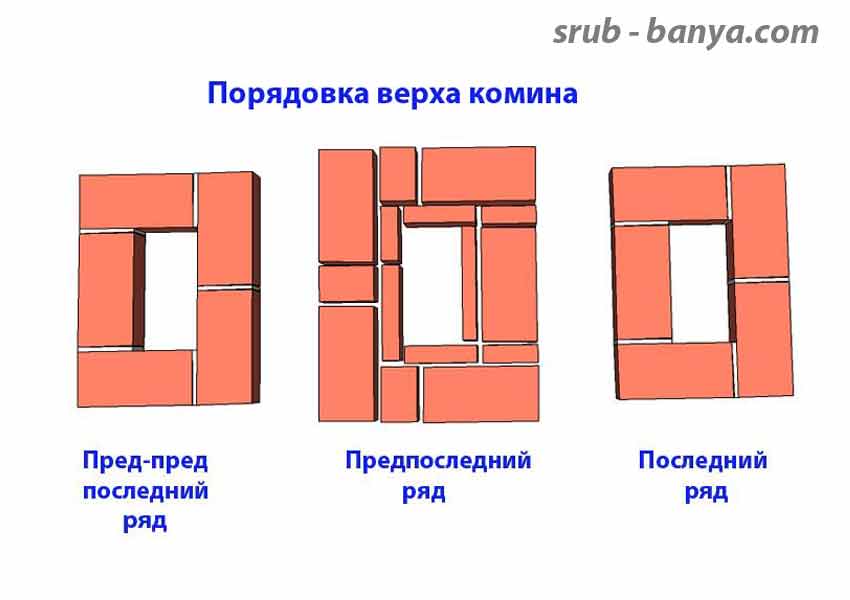

Порядовка верха комина. Порядовка верха комина.

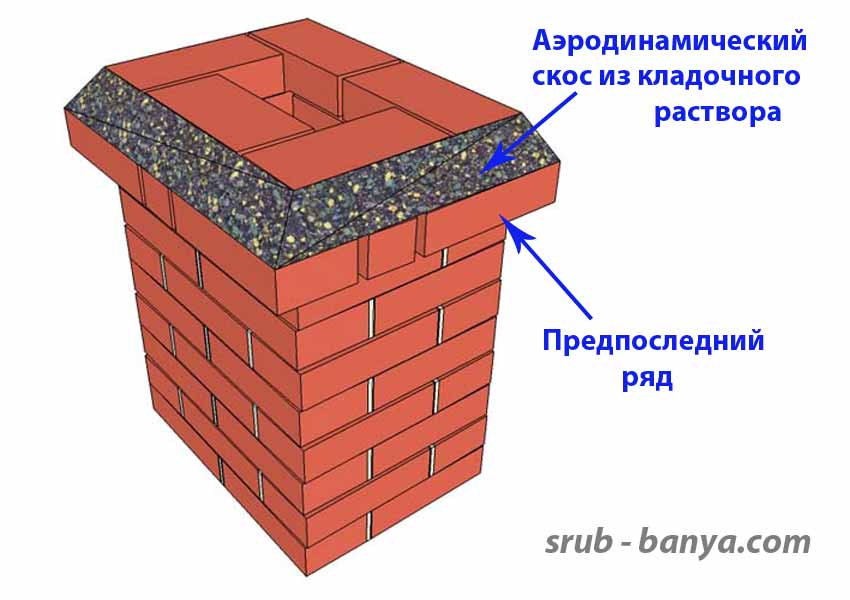

Комин. Предпоследний ряд на четверть кирпича выступает за габариты трубы. Цементным раствором делаем скос для придания верху трубы аэродинамических свойств крыла. Ветер, дующий сбоку, создаёт над верхом трубы разрежение, что улучшает тягу.

Как я уже говорил, распушка ложится на глинопесчаном растворе. Два первых слоя трубы над распушкой тоже желательно положить на глинопесчаном растворе. Это может понадобиться, если придётся вывешивать трубу для ремонта печи.

Все остальные вышележащие слои кладём на цементный — кладочный раствор.

Совет начинающим печникам:

Не заморачивайтесь на различного рода круглые трубы и сандвичи – оставьте их металлистам. Кирпичная дымовая труба обеспечивает отличную тягу, очень просто стыкуется с печью, и, при аккуратной кладке и штукатурке, абсолютно пожаробезопасна.

Помните, что если с кирпичной печью использовать трубу из другого материала, то место стыка трубы и печи всегда будет источником повышенной пожарной опасности!

Дымовую трубу класть намного проще и быстрее, чем печь, так как отпадает операция по шлифовке кирпича и нужно обеспечивать гладкость и ровность только внутреннего канала.

Какие трубы требуют гидроизоляции

Выделяют несколько видов труб, которые нуждаются в гидроизоляции. Гидрофобная обработка необходима для труб, входящих в системы вентиляции, кондиционирования, отопления, водоснабжения, канализации, водоотведения, дымоотведения и не только. В чём же состоят особенности труб в зависимости от материала, из которого они изготовлены?

Стальные, металлические и железные трубы в первую очередь подвержены такому неприятному явлению, как коррозия. При отсутствии качественной гидроизоляции внешней или внутренней поверхности металлической трубы на этой поверхности накапливается конденсат, из-за которого и происходит разрушение материала.

Использование стальных, металлических и железных конструкций без их предварительной гидрофобной обработки может быть опасно для жизни и здоровья людей. Перед укладкой гидроизоляции поверхность таких труб в обязательном порядке очищается от ржавчины и повреждений, спровоцированных коррозией.

Трубы, расположенные на крыше, являются частью кровельного пирога и должны обладать таким важным свойством, как герметичность. Некачественная обработка печных труб или дымоходов может привести к подтеканиям крыши, что чревато ухудшением условий жизни в помещении. Во время гидроизоляции конструкций, расположенных на крыше, их сначала опоясывают гидроизоляционным фартуком, задача которого состоит в своевременном отведении жидкости к скату крыши при её попадании на фартук. Данный элемент гидроизоляции промазывается герметиком.

Поверх гидроизоляционного фартука укладывается кровельный материал, а поверх него монтируются планки примыкания к трубе. После этого в обязательном порядке герметизируются все образовавшиеся стыки. Для того чтобы защитить трубу от воздействия дождевой воды, в неё монтируются штробы, предотвращающие попадание жидкости под фартук и планки.

Водопропускные трубы, а также конструкции, предназначенные для водоснабжения, как правило, располагаются под землёй и нуждаются в усиленной защите от воздействия влаги. К системам, включающим в себя водопропускные трубы, относятся системы канализации, холодного и горячего водоснабжения, отопления, вентиляции и кондиционирования. Качественная гидроизоляция перечисленных инженерных коммуникаций позволяет защитить трубы от воздействия болезнетворных бактерий, от образования протечек и, как следствие, продлить срок их эксплуатации.

Железобетонные конструкции также подвержены коррозии, поэтому нуждаются в качественной гидроизоляции. Для гидроизоляционных материалов, которые, как правило, представлены оклеечными составами, важны такие свойства, как устойчивость к

• температурным,
• биологическим и химическим воздействиям,
• к механическим нагрузкам,
• разрывам и деформациям.

Главная задача гидроизоляции железобетонных труб — сопротивляемость длительному воздействию жидкости и давления. Подходящий материал выбирается на основании климатических особенностей местности и условий эксплуатации трубопровода.

«Мастер Флеш» — новое слово в уплотнении дымоходов

«Мастер Флеш» представляет собой эластичный уплотнитель, герметизирующий места стыков дымохода и кровельного материала. Он является жестким основанием из силикона или резины с кольцами разного диаметра в верхней части. Для усиления изделия используют прокладку из алюминия.

Разница между резиновыми и силиконовыми материалами

Накладка для дымохода имеет вид конуса и угол наклона в зависимости от ската крыши. Конусы с углом 90º применяют для плоской кровли. Скатное кровельное покрытие герметизируют крызой с выступом колец на 45-30º. Для изготовления уплотнителя применяют силикон или EDPM-резину. Исходное сырье различается по своим качествам:

• силиконовые конусы отличаются большей эластичностью. При выдержке температуры до 315 ºС разрушаются под воздействием ультрафиолета;
• резина плавится при температурах, больших 185 ºС, но стойка к ультрафиолетовому излучению.

На стоимость конструкции «Мастер Флеш» влияет материал и диаметр изделия.

Преимущества материала

Современная конструкция для герметизации дымоотводной трубы обладает рядом преимуществ:

• эластичность, которая обеспечивает плотное прилегание трубы к материалу;
• устойчивость к температурным изменениям, что особенно хорошо в регионах с суровым климатом;
• огнеупорность (сохранение своих качеств при температурах 185 – 315 ºС в зависимости от разновидности материала);
• длительный срок службы – около 30 лет;
• не требует особых навыков, усилий и специфических инструментов для монтажа;
• можно устанавливать в любое время года.

Применение уплотнительной конструкции «Мастер Флеш» избавляет от необходимости дополнительного использования уплотнительных материалов.

Обшивка кирпичных труб асбестоцементными листами

Данный способ считается более эффективным нежели оштукатуривание. Суть его состоит в наклеивании асбестоцементных плит на цементно-известковый раствор на внешние стенки трубы.

Согласно описанной выше технологии необходимо изготовить оштукатуривающий раствор. Следует произвести армирование трубы сеткой и нанести путем набрызга первый слой раствора. Затем нужно выждать время, пока он высохнет. Далее нужно разрезать асбестоцементные листы по размеру трубы.

После этого наносится второй слой раствора на листы асбестоцемента и приклеивают их к поверхности дымохода. В качестве минусов такого метода стоит отметить низкие показатели экологичности асбеста – он выделяет канцерогены, в связи с этим применять такой способ изоляции в жилых комнатах строго запрещено.

На нежилом чердаке теплоизоляция дымохода асбестом позволит уменьшить перепад температуры изнутри и снаружи трубы. Также будет образовываться гораздо меньшее количество конденсата и противопожарная защита трубы будет гораздо выше. Кроме того, кирпичную трубу можно зашить листовым железом с использованием слоя утеплителя.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб. Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ. Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи

Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно. Чем толще стенка дымоотвода, тем прочнее и надежнее он будет

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

1. Минимальная высота — 5 метров.
2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:

• Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
• Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
• При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Виды кирпичных дымоходов

Существует несколько их разновидностей:

1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.

Кирпичный дымоход для дома

Этапы возведения дымохода:

1. Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
2. Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.

После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка. Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей. После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы. После шейки дымохода кладка опять расширяется — это оголовок трубы. На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков. Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид. Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:

Схема кирпичного дымохода

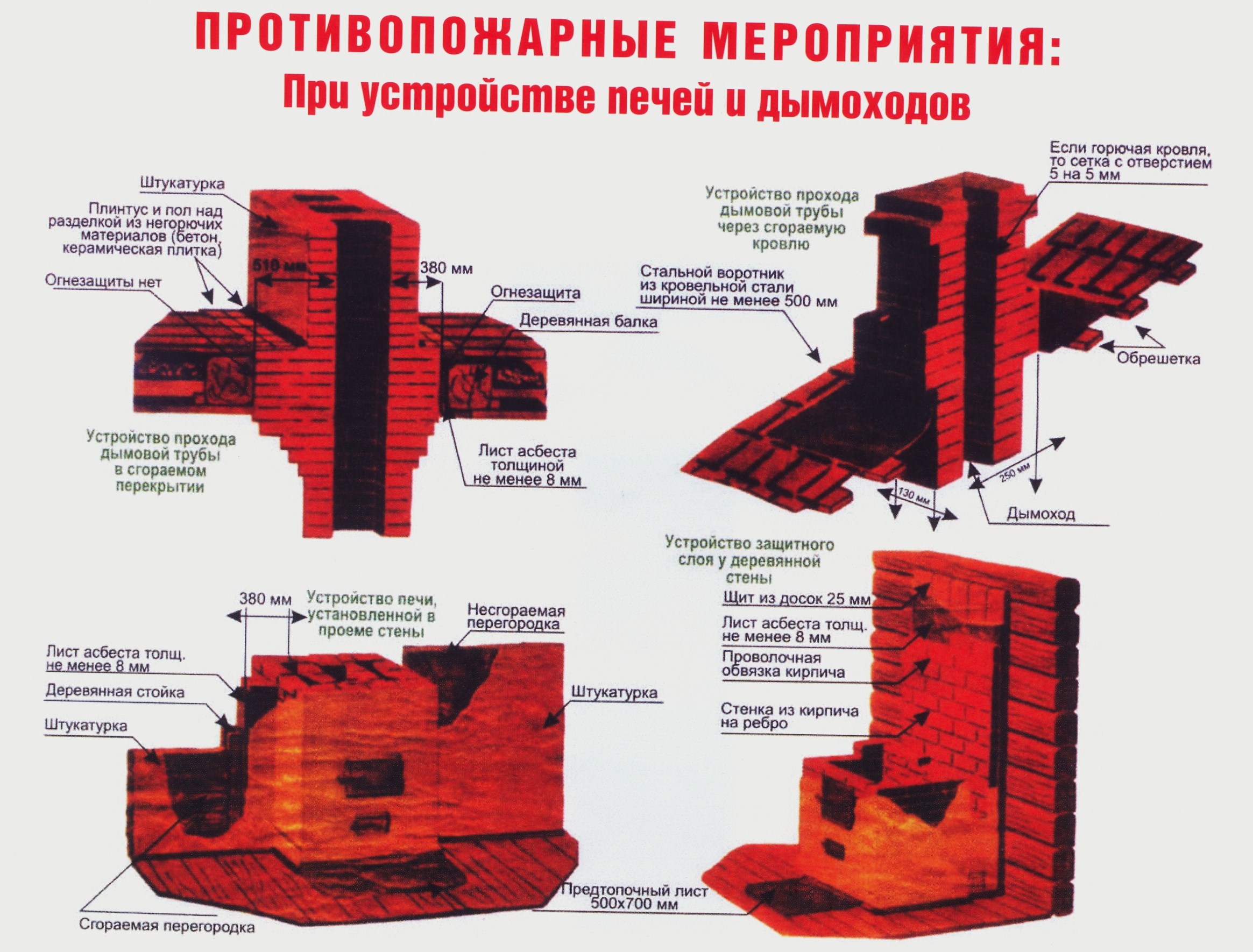

Противопожарная изоляция

Изоляция печной трубы проводится с целью противостояния нагреву прилегающих к ней материалов. Проходящую часть дымоотвода через перекрытие или крышу помещают в короб, расстояние до него должно быть более 10 см. Это свободное пространство заполняется огнеупорным материалом с низкой теплопроводностью (базальтовой ватой или тканью, асбестовым волокном).

Короб делают из стали или дерева. Кирпичные дымоходы в местах перекрытий и стыка с крышей имеют распушку (свыше 40 см.) с большим количеством слоев кирпича, но даже при этом необходимо дополнительно изолировать примыкающие части. Для этого используют асбестовые или базальтовые плиты, которые крепятся к стенкам дымохода.

Если дымоотвод имеет сборную конструкцию (стальной, керамический), то в комплекте обязательно должны быть специальные элементы, которые уже имеют повышенные противопожарные показатели. Такие модули крепятся к трубе, могут иметь дополнительно укрепляющую раму и фартук гидроизоляции для крыши. Иногда круглые трубы изолируют кирпичной кладкой, для этого прорезают в перекрытии окно, обкладывают его кирпичом в один или несколько слоев, расстояние до трубы забивают минеральной ватой.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

• оцинкованное железо;
• металлические уголки;
• диффузные мембраны;
• каменная вата;
• битумные мастики;
• герметики;
• портландцемент;
• жидкая резина.

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

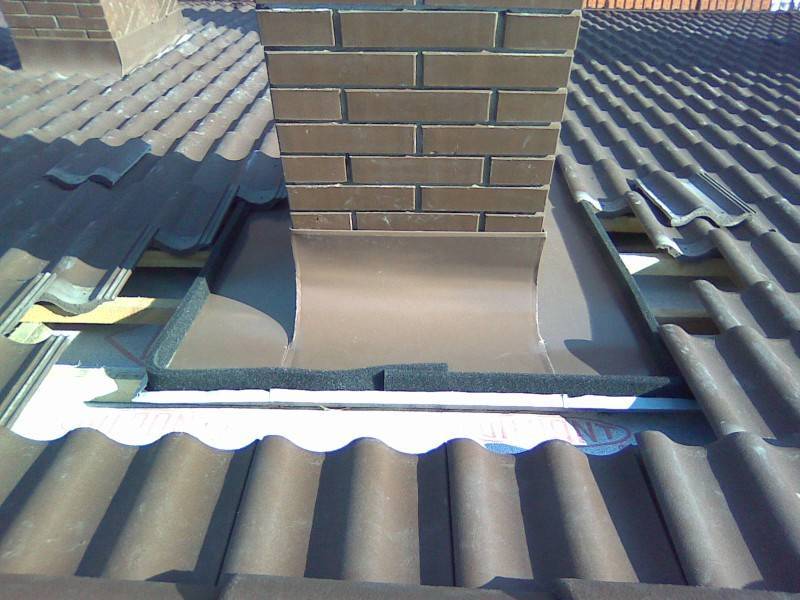

Гидроизоляция нижней части трубы крыши.

• линейка;
• нож или ножницы для раскройки рулонных материалов;
• малярная кисть;
• металлический валик;
• стамеска и молоток;
• шурупы или гвозди;
• рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

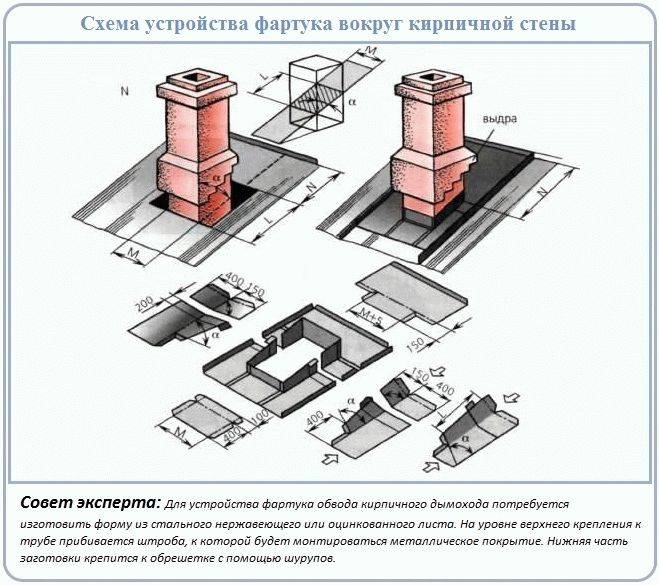

После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши

По краю галстука обычно советуют сделать бортик

По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

Гидроизоляция трубы на крыше из профнастила: способы

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

• долговечность;
• сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
• устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра

Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.

На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.

Внимание! С прохода предварительно нужно убрать зонтик (дефлектор). Основание колпака прикрепляется к профнастилу

Мастер флеш имеет самоклеящуюся основу

Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу

Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.

Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.

Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

1. Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
2. С помощью машинки по периметру трубы создают небольшую канавку (штробу).
3. Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
4. Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
5. Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
6. Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Дымоход бани

При выполнении изоляции печной трубы в бане первоочередной должна быть безопасность людей. Основная угроза в помещении исходит от открытого огня. Поэтому его необходимо оградить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани возводятся из древесины, легковоспламеняемого материала. Очень распространенным заблуждением является мнение о том, что достаточной мерой будет обшивка потолка металлическими листами. Но в действительности такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к воспламенению. Популярным решением проблемы является утепление дымоходной трубы красным кирпичом. Но такое подойдет не для каждого дизайна бани.

Сейчас существует два хороших варианта для изоляции дымохода:

• Фольгоизол. Баня с такой изоляцией не будет терять тепло, работает все наподобие термоса. При этом прогревается она довольно быстро, долго сохраняя температуру.
• Теплоизол. Материал используется для обмотки дымохода.

Популярным решением является использование сэндвич-труб, которые демонстрируют высокую степень безопасности. Конструкция изоляции состоит из нескольких секций, легко объединяемых друг с другом. Такой вариант подойдет в том числе и для саун с металлической печкой.
