Самодельная бетономешалка – как сделать сложную работу проще

Самодельный бетоносмеситель вибрационного типа

В домашних условиях умельцы-изобретатели придумали, как можно сделать бетономешалку не только гравитационного или принудительного типов, но и вибрационного. Принцип действия создаваемого вибросмесителя основан на том, что в неподвижную емкость помещают вибратор специальной конструкции. Вызываемые им колебания приводят к перемешиванию и дальнейшему уплотнению приготавливаемой смеси.

Вибрационные установки промышленного типа хорошо смешивают компоненты раствора, обеспечивая при этом высокое качество материала на выходе. Самодельные образцы с ними в сравнение не идут: они уступают производительностью и качественностью готового раствора. Но благодаря простоте конструкции собрать агрегат самостоятельно можно относительно просто. При этом специальные чертежи не нужны, достаточно воспользоваться представленным ниже схематическим изображением конструкции.

Цифры на схеме обозначают такие конструктивные элементы самодельного агрегата и рабочий материал:

• емкость (бачок);
• кронштейн;
• источник вибраций;
• шток;
• рабочий раствор;
• вибратор.

В качестве генератора колебаний используют заводской погружной вибратор или перфоратор, способный работать без прижатия патрона. При этом минимальная мощность последнего должна быть от 1300 Вт. С этим фактором связан главный недостаток самодельного виброоборудования, заключающийся в высоком энергопотреблении по сравнению с производительностью. Так, мощности агрегата в 1,3 кВт хватит, чтобы готовить только по 20 литров раствора за один раз.

Алгоритм сборки вибрационной мини-бетономешалки следующий:

• подбирается емкость подходящего размера по отношению к диаметру вибратора, который планируется установить;
• к стенке бачка прикрепляется с помощью сварочного или болтового соединения кронштейн;
• на нем фиксируется перфоратор с заранее вставленным в его патрон штоком с вибратором на конце;
• изготавливают раму с механизмом опрокидывания емкости;
• устанавливают на сделанную основу бачок.

Вибратор не должен быть плоским. Обычно по конструкции он напоминает собой 2 соединенные вместе на оси дном к верху тарелки. Диаметр вибратора определяется из мощности установленного перфоратора: примерный расчет ведется из соотношения 1000 Вт на 15-20 см. От диаметра этой детали зависит подходящий размер бочонка. Если вибратор расположить по центру, то между ее краем и боковой стенкой емкости должен остаться промежуток равный радиусу. При этом толщина слоев смеси над вибратором и под ним не должна превышать его диаметра.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Механическая бетономешалка

Изготовляя бетономешалку необходимо определиться с механизмом работы, например, будет ли вмонтированный миксер или нет.

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

• Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
• Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
• Комбинированный гравитационно-механический. Включает в себя объединение двух методов.

Рекомендации

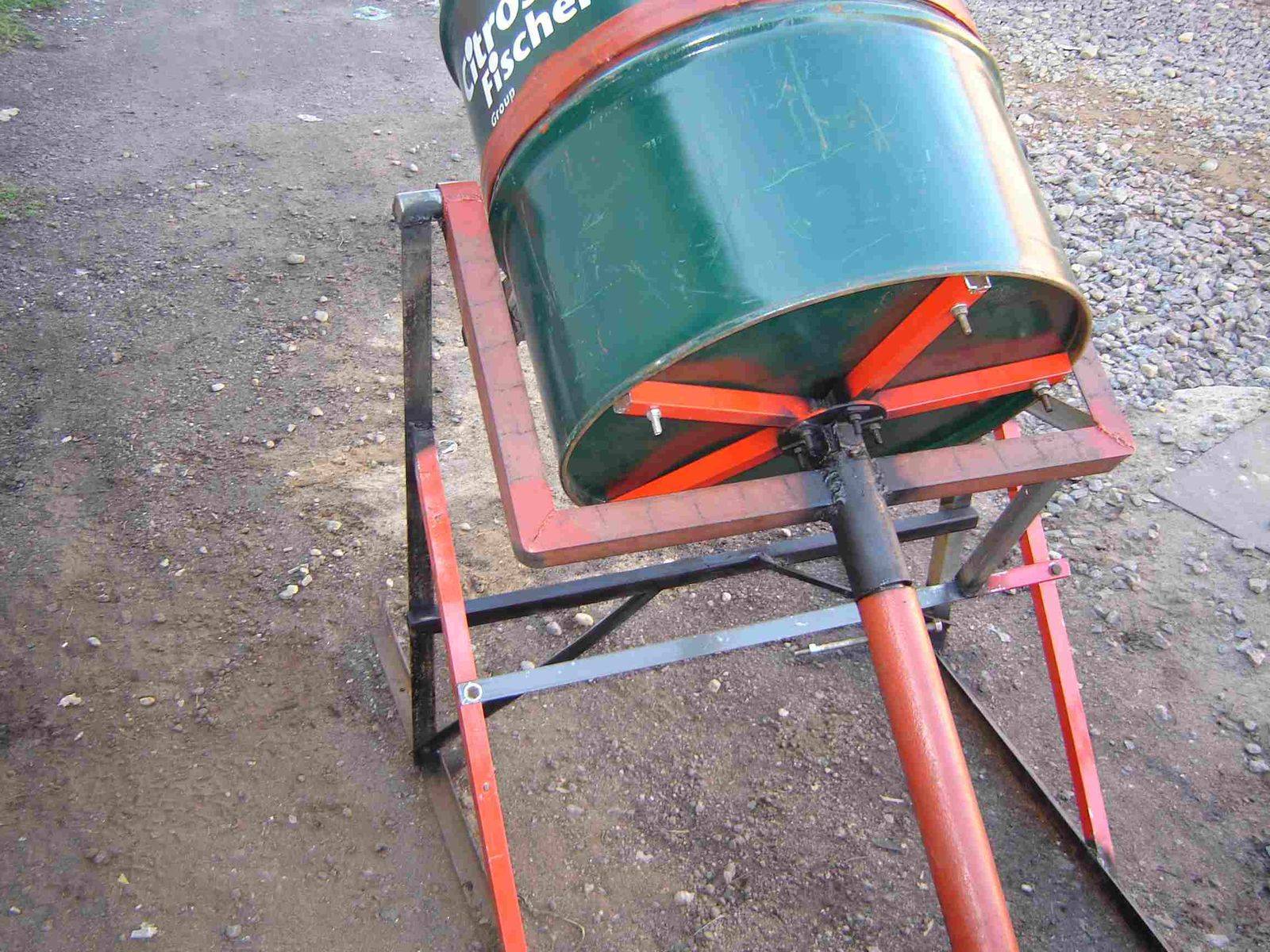

Самодельная бетономешалка с электроприводом, изготовленная из бочки

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса.В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Производители

Рынок строительных инструментов насыщен различными устройствами, которые имеют разную мощность и производительность и используются для ремесел и строительства крупномасштабных объектов. Бетоносмесители принудительного действия бывают среднего и промышленного уровня. Продаются агрегаты бытового назначения.

Краткое описание некоторых марок бетоносмесителей представлено ниже:

НО-1510

Используется для лабораторных исследований бетона, а также для работ с малыми объемами раствора. Мощность 2,2 кВт. Объем бака 50 литров.

Мне нравитсяНе нравится

Скаут-200 Профессионал

В этом бетоносмесителе можно приготавливать раствор с низким содержанием воды и крупностью заполнителя до 40 мм. Объем емкости 200 литров. Время одного замеса 60 секунд.

Мне нравитсяНе нравится

Проф-БС700

Предназначен для жестких смесей, объем 700литров. Съемные чугунные лопатки, бронированный. За раз приготавливает полкуба смеси. Вес мешалки — около тонны.

Мне нравитсяНе нравится

Евромикс-600.300

Используется для приготовления товарного бетона и бетонных смесей. Объем бункера 300 литров. Производительность доходит до 12 м³/час. Время одного замеса 60 секунд.

Мне нравится1Не нравится

СБ-247

Предназначен для приготовления строительных растворов и бетонных смесей. Продолжительность перемешивания 60 сек.

Объем готовой бетонной смеси 1500 литров.

Мне нравится1Не нравится

Популярные разновидности бетономешалок

Простейшее оборудование представляет собой барабан, который в движении приводится от ручного привода или подключенного электромотора. Внутрь барабана засыпается цемент, песок, гравий или любой другой наполнитель, заливается вода, после чего за счет вращения барабана происходит перемешивание раствора. Вам лишь потребуется качественная схема выполнения такого оборудования. Изготовить бетономешалку своими руками, чертежи бесплатно к которой можно найти в интернете, не составит труда.

На сегодняшний день наибольшее распространение получили следующие типы бетономешалок:

• · Гравитационные.
• · Механические.
• · Вибрационные.
• · Комбинированные.

Поговорим поподробнее о каждом из таких типов оборудования.

Механизмы гравитационного типа

Бетономешалки гравитационного типа — это самая простая конструкция, поэтому если вы планируете изготовить ее самостоятельно, то можем порекомендовать в первую очередь использовать именно такой принцип работы. В то же время вы должны понимать, что бетономешалки гравитационного типа не справятся с большим объемом приготовления бетонной смеси, да и качество раствора может быть несколько ниже, нежели при применении вибрационных и механических установок.

Раствор в такой бетономешалке смешивается за счёт действия гравитации, когда под собственной тяжестью бетон будет перемешивается, что и обеспечивает необходимую однородность смеси. Выполнить подобную конструкцию своими руками не составит труда, при этом расходы будут минимальными.

В качестве емкости можно использовать бидон из-под молока или старую ненужную металлическую бочку. Такую бочку или металлический бидон следует установить на выполненном при помощи сварки металлокаркасе. Ось вращения закрепляется внутри или снаружи ёмкости, а привод выполняется при помощи небольших шестерёнок и прочной ручки. Внутри емкости можно приварить или закрепить небольшие лопасти, что улучшит размешивание раствора. Останется лишь выполнить небольшие металлические ножки, которые привариваются к несущему каркасу.

Механические или принудительные

В установках этого типа смешивание компонентов выполняется в неподвижной ёмкости, внутри которой находится вал с лопастями. Этот вал подключается к механическому приводу, расположенному снаружи ёмкости. Из преимуществ механических бетономешалок отметим их великолепную эффективность, отличное качество приготовленного раствора и простоту конструкции.

Установки вибрационного типа

Такие бетономешалки применяются преимущественно в промышленном строительстве, поэтому выбирать данный тип конструкции для его использования при возведении дачного домика или загородного коттеджа мы бы не рекомендовали. Такое оборудование использует мощные вибраторы, находящиеся внутри емкости. В центрифугу засыпается рабочий раствор, заливается вода, после чего за счет длительного воздействия вибрации смесь уплотняется, становится равномерной и пригодной для использования в строительстве.

Бетономешалки комбинированного типа

Такое оборудование сочетает преимущества установок гравитационного и механического типа. Внутри емкости в комбинированных бетономешалках закреплены рабочие лопатки, размер и конфигурация которых продумана конструкторами. При вращении центрифуги используемые лопасти перемещаются под тяжестью раствора, обеспечивая качественное перемешивание смеси.

Из преимуществ установок комбинированного типа можем отметить следующее:

• Отсутствие ограничений на состав приготавливаемого раствора.
• Установки отличаются надежностью в эксплуатации и легкостью в обслуживании.
• Минимальный износ деталей.
• Отличная производительность и великолепное качество приготовленного раствора.

Если говорить об особенностях изготовления таких бетономешалок комбинированного типа отметим лишь необходимость строго следовать имеющимся на руках схемам выполнения таких устройств. Вам нужно будет делать внутренние лопасти в точности с имеющейся документацией, что и позволит обеспечить производительность подобного оборудования и отличное качество приготовленной бетонной смеси.

Преимущества принудительных бетономешалок

Идеальное перемешивание и экономия времени – главные преимущества смесителей принудительного действия.

Преимущества использования этого типа устройств станут понятны после ознакомления со списком основных преимуществ перед другими типами. Основными преимуществами бетономешалок являются:

• Идеальное смешивание компонентов вне зависимости от их количества и разницы в структуре;
• безупречная работа оборудования на любой строительной площадке;
• значительно меньше времени, затрачиваемого на приготовление смеси;
• множество вариантов оснащения, что позволяет максимально адаптировать его под свои нужды;
• длительный срок эксплуатации, который можно продлить, оснастив лезвия специальными защитными резиновыми колпачками;
• экономия не выходящего раствора (при правильной сборке бетономешалки);
• экономия времени и сил при обслуживании устройства.

Подготавливаем материалы для изготовления самодельной бетономешалки

Для того, чтобы сделать самодельную бетономешалку необходимо
заранее подготовить весь необходимый инструмент, а также нужные материалы. Впрочем,
даже особого инструмента может не потребоваться. Если делать крепления на
болтах, то применение, например, сварочного аппарата может и не понадобится.

В первую очередь, для работы будет нужна дрель, набор
отверток различного калибра, а также ножовка по металлу. Для емкости, в которой
будут смешиваться компоненты бетона, потребуется главное – бочка (не менее 200
литров).

Очень хорошо, если дно бочки будет несъёмным или заварено, чтобы оно
не отвалилось при смешивании.

Металлический уголок можно использовать в качестве рамы, а
вместо двигателя, который будет задавать крутящий момент всей конструкции,
можно использовать бензиновый мотор или мотор от дрели-миксера. Мощность мотора
должна быть не менее 1300 Вт.

В бочке, верхняя крышка должна быть прочно закреплена.

Также необходимо подумать над тем, какой механизм необходим:
передвижной или стационарный. В зависимости от этого можно подкорректировать
чертежи и планы конструкции.

Недостатки применения

• У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
• Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
• Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
• Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
• Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

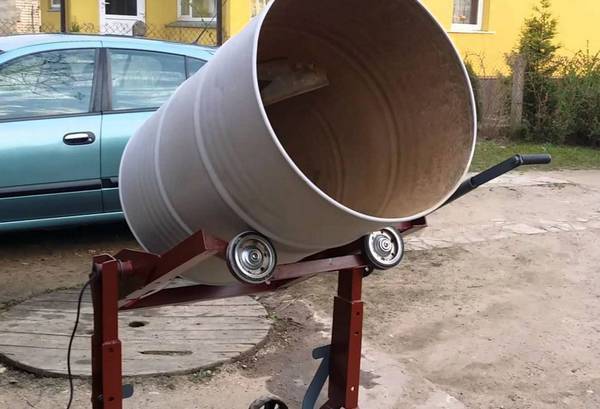

Выполнение бетономешалки самому из цилиндрической бочки

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Характеристики бетономешалок

Размер барабана

Прежде всего, вам необходимо определиться с размерами барабана. Тонкость в выборе объёма мешалки состоит в его размере, а он не всегда совпадает с рабочим объёмом готового раствора. Это происходит из-за конструктивных особенностей. Поэтому при выборе ориентируемся на больший, чем вам требуется, объём. К примеру, если речь идёт о небольших стройках (одноэтажного или двухэтажного домика на даче), то можно использовать бытовые бетоносмесители от 45 литров до 150 литров.

Мощность

Высокие показатели этой характеристики совсем не означают, что бетоносмеситель способен вырабатывать большое количество раствора. Скорее мощность влияет на способность аппарата более качественно перемешивать тяжёлые и крупные фракции бетона. Как правило, всё зависит от объёма оборудования. Чем больше барабан, тем мощнее должен быть двигатель. Для барабана до 150 литров вполне подойдёт 700 ваттный движок. Не надо забывать, чем менее мощный двигатель, тем меньше будет расход электроэнергии, которую он потребляет.

Режим работы

Если нужно время от времени останавливать барабан, а потом запускать его снова, то вопрос,какую бетономешалку выбрать, решается сам собой. В этом случае потребуется аппарат, который может работать периодически. Если же используется бетономешалка постоянного действия, то её технические характеристики не позволят остановить процесс смешивания раствора.

Материал, из которого изготовлен барабан

Большинство моделей изготавливаются из стали. Только всё зависит от её толщины. Необходимо иметь в виду, что раствор имеет особенность разъедать стенки барабана. Поэтому если вы рассчитываете на долговечность использования аппарата, то выбирайте толщину стенки не менее 1-2 мм.

Защита двигателя

Двигатель бетономешалки должен быть защищён специальным кожухом или находиться в металлическом коробе. Так как работать частенько приходится под открытым небом.

Решите для себя, в какое время года вы собираетесь заниматься стройкой. Большинство моделей рассчитано на весенне-летне-осенний период. Зимой кладку и заливку не рекомендуют делать, потому что резко ухудшается качество бетона. Тем не менее, специально для нашего сурового климата в России налажен выпуск специальных бетономешалок, которые позволяют выполнять заливку зимой, не допуская падения качества и свойств бетона, полученного при низких температурах.

Советуем изучить — Ттк. устройство двускатной крыши при строительстве индивидуального жилого дома

Посмотрите видео в интернете, оно поможет вам определиться в выборе бетономешалки.

Лучшие производятся в Германии, Италии и Франции. Неплохие модели выпускают хорватские и польские производители. Зарубежный инструмент более удобен в использовании, так как оборудован колёсами или тележками для транспортировки.

Хотя по работоспособности и сроку эксплуатации отечественные модели выгодно отличаются качеством. Да и стоимость нашей продукции намного ниже.

https://youtube.com/watch?v=HNvusn-sZVg

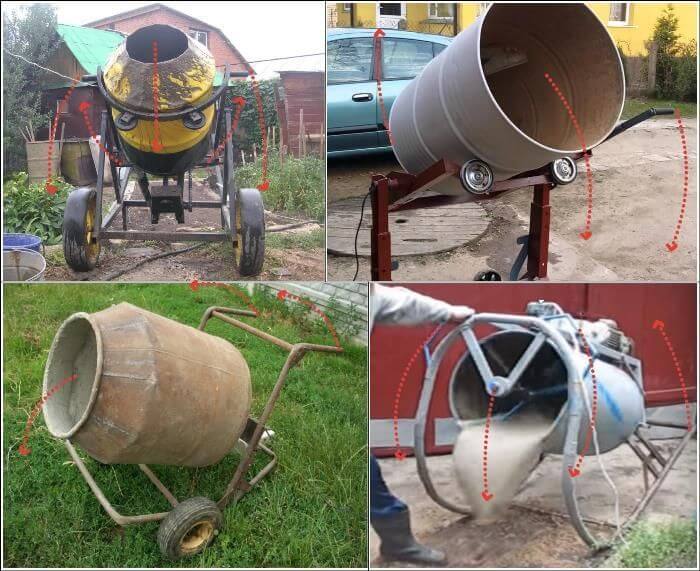

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится. Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

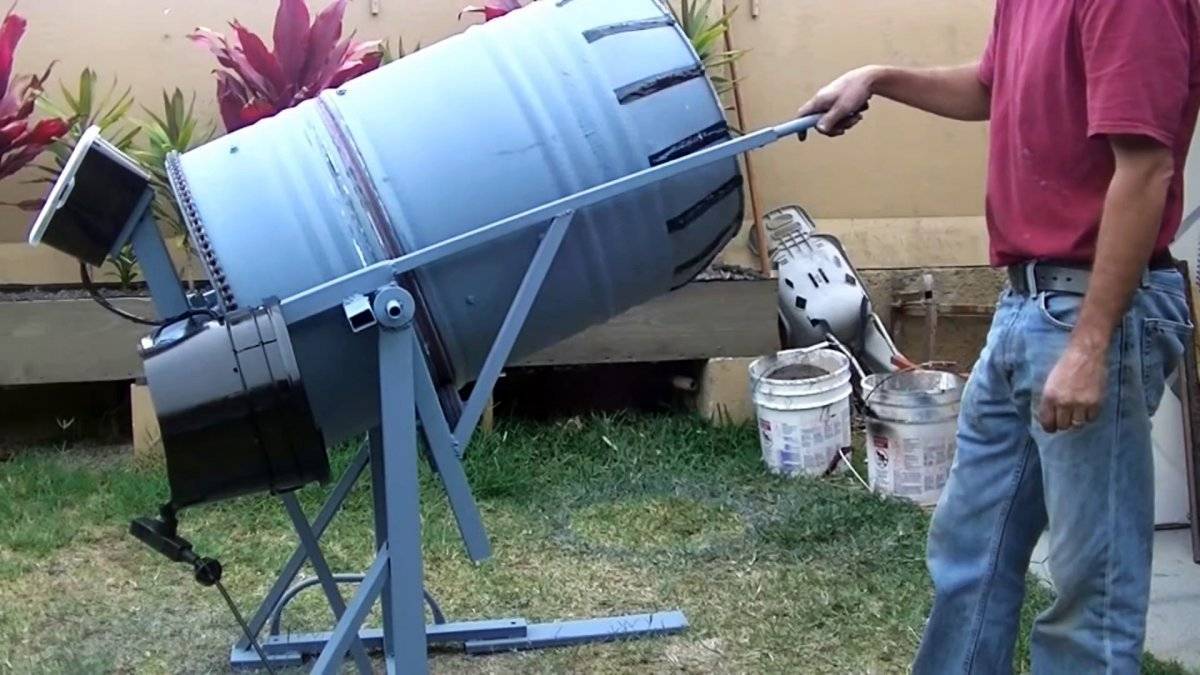

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой. Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр. Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе

И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Как выбрать бетономешалку для строительства дома?

Если нет желания заниматься конструированием и изготовлением бетоносмесителя своими руками, то рынок этого оборудования представлен большим ассортиментом моделей импортного и отечественного производства.

Как сделать беседку своими руками из разных материалов? – здесь больше полезной информации.

Но, перед тем как заказывать бетономешалку, следует знать, исходя из каких критериев надо делать выбор, и главный отнюдь не цена.

Покупая бетоносмеситель, нужно обращать внимание на:

• мощность аппарата;
• объем емкости;
• надежность и прочность рамы;
• наличие антикоррозийного покрытия и его качества;
• уровень шума и вибрации.

Вас заинтересует эта статья – Солнечный коллектор своими руками.

Кроме того, нелишним будет поинтересоваться и конструктивными особенностями:

• толщина стенок емкости (барабана), которая не должна быть менее 2 мм;
• из какого материала изготовлен корпус двигателя;
• тип передачи от шестерни к барабану крутящего момента;
• наличие или отсутствие шкивов, а также материал, из которого они изготовлены.

При выборе оборудования для производства бетона непосредственно на стройплощадке частного дома или другого объекта обязательно нужно обратить внимание и на бетономешалки российского производства, которые, кроме доступной цены обладают и довольно высокими характеристиками. Одной из самых надежных бетономешалок считается Optimix M 130 E, ненамного от нее отстают ELITECH БС-160, ZITREK B 1510 FK 024-1002, БЕЛАМОС ВХ180, Лебедянь СБР-132Н/220 и СБР-132А.3/220. Вполне приемлемые показатели имеют Sturm CM1913C1, Кратон Cm-180h, Вихрь БМ-125, Prorab ECM 125 B и другие

Вполне приемлемые показатели имеют Sturm CM1913C1, Кратон Cm-180h, Вихрь БМ-125, Prorab ECM 125 B и другие

Одной из самых надежных бетономешалок считается Optimix M 130 E, ненамного от нее отстают ELITECH БС-160, ZITREK B 1510 FK 024-1002, БЕЛАМОС ВХ180, Лебедянь СБР-132Н/220 и СБР-132А.3/220. Вполне приемлемые показатели имеют Sturm CM1913C1, Кратон Cm-180h, Вихрь БМ-125, Prorab ECM 125 B и другие.

Самодельная бетономешалка с электроприводом, изготовленная из бочки

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса. В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Как работает?

Все компоненты раствора вводятся в чашу агрегата через верх.

Бетоносмеситель принудительного действия загружается составными веществами для приготовления раствора через верх, слив происходит через специальное отверстие в нижней части емкости. Устройства классифицируются по типу конструкции и особенностям работы для мебели (мебели), размещаемой на платформе на колесах и фиксированного размещения, работающей при повышенных нагрузках.

Бетоносмеситель принудительного действия – это универсальный агрегат, который готовит растворы из сухого, влажного, влажного и крупнозернистого материала. Для работы с деталями большей абразивности используются станки с «бронированными» емкостями. Лопастной механизм приводит в действие электропривод, который надежно защищен. Машина работает безопасно.

Самостоятельное изготовление

Заключение

Приступая к созданию бетоносмесительного оборудования своими руками, следует учитывать, что от принципа работы собранного агрегата будет зависеть размер фракций наполнителей. Техника принудительного типа способна качественно перемешивать строительные растворы с мелкофракционными включениями. Максимальный размер частиц наполнителя для нее не превышает 5 см.

Установки гравитационного действия для домашней эксплуатации являются более универсальным вариантом. Они позволяют готовить составы с наполнителем разных размеров. Самодельные образцы вибросмесителей по производительности и качеству перемешивания вообще уступают гравитационным и принудительным аналогам. В любом случае, следует учитывать, что модели с электродвигателем для личной безопасности нужно оснащать защитой, например, дифференциальным автоматом.

Также стоит отметить, что несмотря на все плюсы самодельной бетономешалки и сам увлекательный процесс сборки, это может отнять много времени и сил. В современной мире, к сожалению, не каждый может себе это позволить. Особенно при проведении ремонта или строительстве. Или можно столкнуться с проблемой отсутствия материалов и подходящих инструментов, что сильно затрудняет выполнение задачи. В таком случае выгоднее приобрести бетономешалку. Например, в компании “Строительные ресурсы” представлены все типы бетоносмесителей для стройплощадок и ремонта в жилых помещениях. Соответственно найдется бетономешалка как для профессионального так и для бытового использования.
