Как сделать удобную лестницу?
Выбор конструкции лестницы в большей степени зависит от параметров проема и в меньшей от собственных предпочтений, так как в преобладающем количестве частных домов перепланировка исключена и приходится подстраиваться под имеющийся условия. При этом основная задача мастера сводится к наиболее рациональному использованию имеющегося пространства для того чтобы достичь оптимальных характеристик лестницы, которые обеспечат высокую эргономику конструкции в целом.
Соответственно можно выделить некоторую прямо пропорциональную зависимость, аргументами которой выступает площадь конструкции в проекции на поверхность пола/потолка и условный коэффициент удобства. Корреляция происходит по принципу – чем значительнее занимаемая площадь, тем большее удобство будет испытывать человек при перемещении между уровнями. В порядке уменьшения комфортабельности сортировка выглядит так:
- лестницы прямые;
- лестницы с площадкой;
- лестницы с забежными ступенями;
- лестницы комбинированные;
- лестницы винтовые.
Таким образом, самыми лучшими сооружениями признаются маршевые лестницы, затем комбинированные и на последнем месте спиральные.
В случае выбора классических конструкций на косоуре или тетиве, необходимо уделять повышенное внимание общему наклону лестницы, расчету ступеней, высоте ограждений и т.д. Перечень всех рекомендаций и правил довольно обширен, однако среди наиболее значимых стоит отметить следующие значения:
- угол наклона лестницы от 30° до 45°;
- количество ступеней на марш должно варьироваться в диапазоне от 3 до 16 и быть нечетным, чтобы первый и последний шаг приходился на одну ногу;
- рекомендуемая высота ступеней – 12-20 см, оптимальная – 15-18 см;
- ширина (глубина) ступеней – 27-30 см;
- высота перил не должна быть меньше 90 см, при наличии детей лучше увеличить ее до 150 см;
- безопасный интервал установки балясин – 10-15 см.
Соблюдение этих и других рекомендованных параметров крайне важно — от них зависит комфорт при передвижении и безопасность, минимизация занимаемой площади, соблюдение требований пожарной безопасности, пропускная способность лестничной конструкции. Каждый онлайн-калькулятор расчета лестницы от КАЛК.ПРО оценивает сооружения и предоставляет некоторые рекомендации, которые можно посмотреть в соответствующем блоке отчета
Из чего можно сделать
Строение в мотыльковом формате изготавливается из металла, дерева или стекла, но, иногда, делают бетонную заливку.
Сделать сооружение еще более необычным поможет сочетание разных подвидов сырья.
Перед тем, как начать собирать построение, необходимо выбрать породу дерева с которой предстоит работать. Здесь рассматриваются стандартные сорта для лестниц: бук, ясень, дуб, лиственница. Допускается использование других подвидов, но только, если они способны выдерживать подобные нагрузки на регулярной основе.
Закупаемые доски должны быть без сучков, трещин, сколов, вздутий или иных нарушений внешнего состояния. Не берут для строительства сырую древесину: продукцию нужно покупать лишь сухую.
Деревянная лестница
Металлические заготовки требуется проверять не менее тщательно на предмет наличия повреждений, ведь даже маленькая царапина станет источником появления коррозии.
Стеклянные заготовки делают из необычного стекла, которое устанавливается в окнах. Есть специальные составы на такой случай, содержащие особые примеси, а сами ступеньки сделаны достаточно утолщенными. Толщина напрямую соотносится с тем, какой будет ширина проступи: чем шире эта поверхность, тем толще берут стекло.
Изделия могут быть монолитными или состоять из нескольких слоев.
Стеклянные опоры
Многие домовладельцы обеспокоены тем, безопасно ли использование данного типа вещества. Сошедшая с конвейера продукция получается очень гладкой. Придать поверхности антискользящие свойства возможно, если провести обработку специализированными составами абразивного типа. Или уложить нескользящие коврики, нанести насечки.
Советы опытных мастеров: лестница утиный шаг своими руками
Если у вас есть хотя бы небольшой опыт работы с древесиной, то вы вполне можете сделать мотыльковую лестницу самостоятельно. Опытные мастера советуют для этих целей воспользоваться древесиной дуба, бука или лиственницы. Сорта других деревьев обладают куда меньшей прочностью.
Сделанная лестница утиный шаг своими руками – это гарантия качества, собственный дизайн и хорошая экономия средств.
Используя калькулятор и другие вспомогательные предметы, произведите расчёт, определив ширину лестницы, число ступеней, угол подъёма и размеры пролёта. Далее продумываем на чём будет лестница стоять – на косоурах или тетивах. Чаще всего выбирают второй вариант крепления. Размещаем ступеньки строго горизонтально, в шахматном порядке, чередуя узкую и широкую стороны.
Перед монтажом лестницу утиный шаг следует обработать лаком или специальной пропиткой
Нюансы изготовления мотыльковой лестницы:
- Ступени делают из сухой доски около 36 мм толщиной;
- Лестницу собирают на ровной поверхности, например, на полу;
- Тетиву на ступеньках закрепляют с помощью деревянного молотка;
- В нескольких местах под ступенями устанавливают деревянные или металлические тяжи;
- Лестницу ставят на выделенное место, низом упирая в опорный брус, а верхом – в пазы, выполненные в балке перекрытия;
- Перила изнутри крепят саморезами.
По сравнению с классической лестницей подниматься или спускаться по такой конструкции более рискованно. Поэтому обезопасьте себя: поставьте надёжные и удобные перильные ограждения и обязательно сделайте в области лестницы хорошее освещение.
Что представляет собой утиный шаг
На сегодняшний день в частных домах используется три вида лестничных конструкций:
И утиный шаг не относится ни к одной из них. Ввиду конструктивных особенностей, данный вид можно было бы отнести к маршевым лестницам, но для них характерно удобство восхождения, большие габариты и лестничное полотно, расположенное под углом 40-45 градусов, что не свойственно утиному шагу.
Особенности конструкции
Простая конструкция чердачной лестницы.
- Компактность, благодаря «крутизне» подъема. Вместо привычных 40-45 градусов, в данном случае лестничное полотно расположено под углом 65-75 градусов к полу.
Совет! Такие лестницы недопустимы в домах, где есть маленькие дети, поскольку обладают высоким уровнем травматизма. Для пожилых людей это также не лучший вариант.
- Естественно, столь крутое лестничное полотно является неудобным и даже опасным, но положение спасает особая форма ступеней. Дело в том, что они являются половинчатыми, или же имеют вырез под определенную ногу. То есть, первая ступень ориентирована на правую ногу, вторая – на левую, и так далее.
Таким образом, получается, что ступня опорной ноги становится на целую часть ступени, в то время как вторая нога во время спуска или подъема беспрепятственно проходит через вырез.
Особенно заметны преимущества таких ступенек при спуске. Если речь идет об обычной лестнице, то при таком угле подъема придется увеличить высоту шага, сделав меньшей ширину ступеней. При этом значительно возрастает вероятность того, что вы просто не попадете ногой в нижнюю ступень, поскольку её практически полностью заслоняет верхняя. В данной конструкции таких проблем не возникает. (см. также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик )
Вид сверху. При спуске все проступи отлично видны, и промахнуться здесь не получится.
- Подобно маршевой конструкции, утиный шаг состоит из маршей. Чаще всего изготавливаются одномаршевые конструкции лестниц. поскольку ввиду крутизны одного марша хватает для подъема на высоту 3-3,5 метра.
- Широко распространены лестницы утиный шаг на косоурах и на тетивах. И те, и другие, могут быть как прямыми, так и поворотными.
Совет! Чередование ступенек должно быть согласованным с поворотом лестницы. Поворот нужно располагать в противоположную сторону от опорной ноги, в противном случае, вы будете терять равновесие при подъеме и спуске.
Основные детали конструкции
Чертеж лестницы утиный шаг может предусматривать два вида крепления ступеней:
- На косуорах. При косуорной конструкции ступени как бы закладываются в «седла». То есть, проступи укладываются непосредственно на косуорную балку, а подступенки монтируются с торца. Такая балка имеет пилообразную форму. Это идеальный вариант для деревянных лестниц, которые можно без труда изготовить и собрать своими руками.
Отличный вариант для помещений, выдержанных в стиле кантри.
Косуорная конструкция: 1. – косуорная балка; 2. – проступь; 3. – подступенок.
- На лестничных тетивах. Тетивами называются наклонные несущие балки, проходящие по всей длине маршей. Подобно косуорам, они являются основой несущей конструкции. Лестницы, имеющие в ширину 2 и более метра, чаще всего являются тетивными.
Проступи в данном случае закладываются в специальные пазы, которые имеются в несущих балках.
Лестница на тетивных балках: 1. – тетива; 2 – проступь.
Требования к конструкции
Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:
- ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
- лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
- косоур – наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
- тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
- больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
- опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом забежные ступени или в которую вмонтированы консольные ступени;
- лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
- перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
- лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
- уклон лестницы – отношение высоты подступенка к ширине проступи, выражается дробным числом или в градусах (реже в процентах).
При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:
- нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
- высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
- ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;
угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);
- ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;
высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.
Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.
Пошаговый алгоритм строительных работ
После того, как составлен чертеж, высчитывают требуемое количество материалов, выписывают, какие инструменты понадобятся.
Закупленное сырье оставляют на день или два внутри помещения, где будет установлено сооружение. Это время требуется для адаптации к температуре, уровню влажности воздуха.
Далее проводят разметку стен, к которым будут крепиться косоуры или тетива.
Ступени на косоуре
Косоуры делают из разного типа сырья, но деревянные узкие опоры будут не так прочны, как металлические. С другой стороны, несущие элементы из дерева широкого типа вполне справляются с оказываемым давлением.
Металл покрывают средствами против возникновения коррозий до или после монтажа. Но это не застраховывает их от внешнего механического воздействия. Сколы, царапины – рано или поздно повреждения появляются и постепенно проявляется ржавчина.
Древесный вариант сперва размечают на досках, спиливают лишнее, а потом покрывают особыми пропитками.
Деревянная конструкция на косоуре
После закрепления заготовленных изделий на постоянное место, сверху укладывают приступок, который прикручивают саморезом. Крепеж утапливают отверткой или шуруповертом, а потом углубления заделывают шпатлевкой подходящего оттенка, лакируют.
Модель на железной оси
Когда выбор пал на несущую опору из железа, сперва скрепляют сборную основу, а потом сверху устанавливают металлические каркасы под подножную опору. За счет того, что большая часть нагрузки распределяется равномерно, чем шире проход, тем выше давление, оказываемое на места крепежа. Поэтому к креплениям выдвигаются особые требования.
Подробно процесс строительства гусиной конструкции на косоурах показан в следующем видео:
Лестница на тетиве
Древесные изделия для строительства размечают на местах установки ступенек, вырезают форму движения, выскабливают пазы. Все срезы тщательно шлифуют, а потом заготовленные части полностью покрывают специальной пропиткой для дерева.
Приступки вырезают из бруска, на котором отмечают окончание узкой зоны, начало широкой и выделают расстояние около 5 см на плавный переход, который может быть закруглен или сделан скосом.
Пример конструкции на тетиве
Все части будущего сооружения обрабатывают пропитывающими жидкостями, чтобы структура древесины не испортилась от воздействия влаги из окружающего пространства, а построение дольше прослужило.
Остается закрепить тетиву на стене, установить противолежащую часть на полу и перекрытии следующего яруса и вложить опорные части.
Процесс сборки начинается сверху и направляется вниз, поэтому для строительства потребуется стремянка.
Процесс сборки
Внутрь пазов закладывают строительный клей, вставляют ступени, после чего дополнительно скрепляют все саморезами.

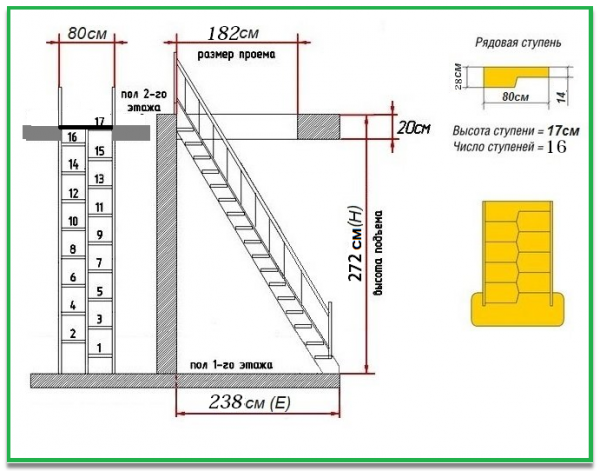

Расчеты лестницы «Гусиный шаг»
Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:
Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:
Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.
Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.

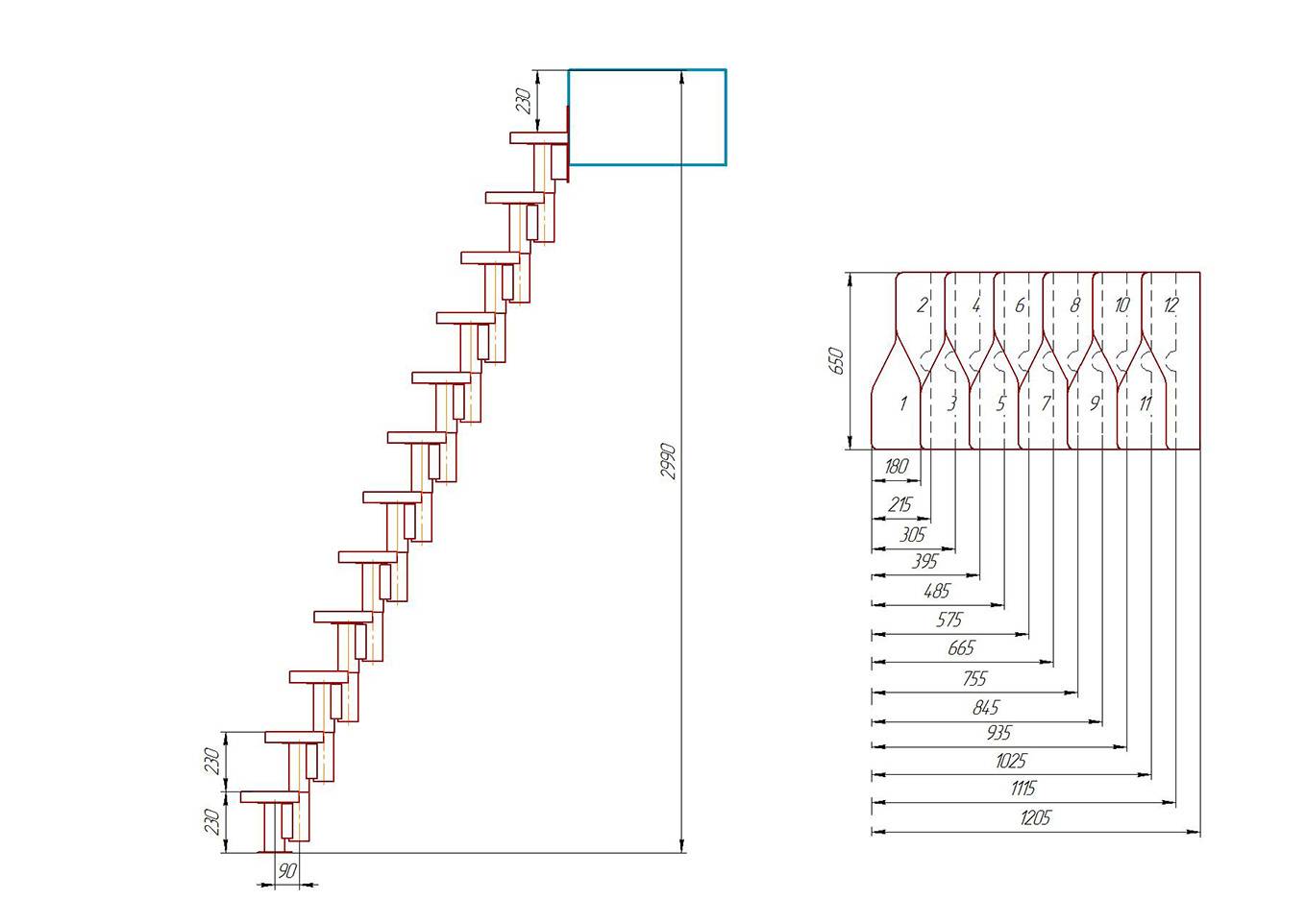

Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

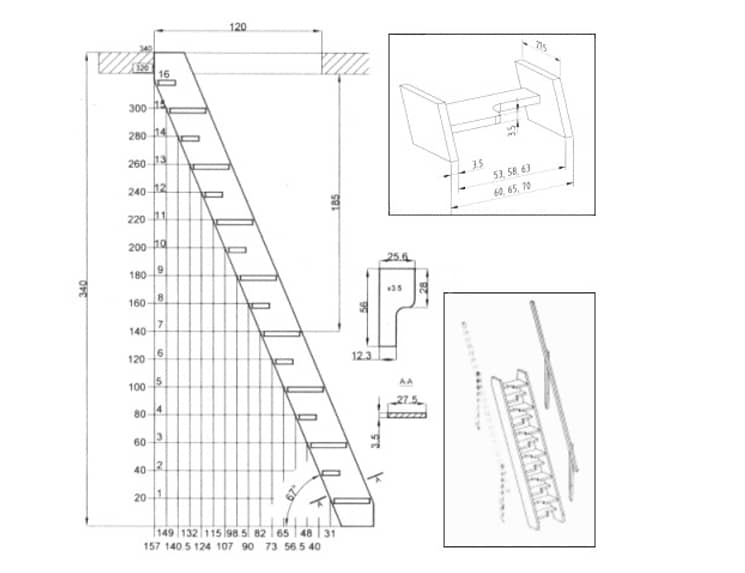

Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Проектирование лестницы «гусиный шаг»
Чтобы конструкция получилась безопасной, при проведении расчетов за основу берут параметры лестниц, определенные строительными нормами и ГОСТами:
- глубина проступи — 22-25 см. Максимальная величина — наполовину или на 2/3 ширины марша;
- высота шага — 12-22 см. Системы делают открытыми, чтобы подступенки не мешали при передвижении;
- количество ступеней — зависит от расстояния между этажами, ширины проступи, высоты шага;
- высота от проступи до потолка проема по всей длине — не менее 2 м;
- высота ограждений — от 90 см. Для установки перил в ширину марша дополнительно закладывают 8-10 см. Если лестница стоит у стены, перила ставят только с одной стороны — по внешней стороне.
Сделать правильный расчет «утиного шага» самостоятельно довольно сложно, поэтому лучше заказать проектирование специалистам или использовать проектную программу, которая выполнит расчет на основании замеров, составит чертежи будущего лестничного марша.
Правильные расчеты снижают риск расшатывания и появления дефектов конструкции в процессе эксплуатации, повышают безопасность перемещения по ней.
Крепкая «мотыльковая» лестница — хорошая альтернатива травмоопасным приставным конструкциям, поэтому ее чаще всего ставят на чердак, в подвал. Если в семье нет детей и пожилых людей, «утиный» марш составит конкуренцию традиционным маршевым в малогабаритной двухуровневой квартире или небольшом доме. Конструкции делают из разных материалов, учитывая место установки и назначение, например, металл уместен в хозяйственном помещении, дуб — украсит жилую комнату. Универсальный вариант — металлический каркас с отделкой деревом. Все элементы можно купить отдельно у производителя лестниц и собрать из них конструкцию своими руками. В этом отношении удобны модульные системы, которые продаются в комплекте из модулей, крепежа и с инструкцией для сборки.
Бетонные лестницы
Бетонные лестницы, изготавливаются использованием готовых железобетонных изделий. Их собирают с помощью кранов на несколько часов.Такие лестницы имеют одну особенность – их возводят только вместе с основным зданием. Поэтому такие лестницы нужно спроектировать заранее. Монтаж бетонных лестниц, происходит так:
- сначала устанавливается каркас из арматуры;
- готовый каркас устанавливается между этажами;
- бетонная смесь замешивается и выливается в готовый каркас;
Опалубка снимается через 7 суток, а время затвердевания лестницы в целом происходит в течение 28 дней. Перед украшением, эти лестницы отшлифовывают.
Технология изготовления
Имея минимальные навыки столярных либо плотницких работ, можно самостоятельно изготовить подобную лестницу.
Установка опор
Наиболее часто используемыми опорами являются деревянные тетивы, представляющие собой длинные доски, с врезанными в них ступенями. При использовании металлического каркаса, опоры изготовляются из труб либо швеллеров, к которым крепят основания ступеней при помощи сварки. Для равномерного распределения нагрузки опоры фиксируют анкерными болтами. Если предусмотрена слишком высокая лестница потребуется установка дополнительных стоек.
Монтаж ступеней
Несмотря на соединение путем врубки, усилить прочность фиксации можно гвоздями, саморезами или клеем. Наиболее удобной и распространенной конфигурацией ступенек считается плавное закругление, с последующим резким сужением до 1/3 ширины. Не запрещается использование треугольных элементов или распиливание проступи, с последовательным креплением каждой части в отдельности.
Лестница «Гусиный шаг» — это великолепная альтернатива приставным конструкциям или крупногабаритным маршам. Она позволяет создать комфортный доступ к хозяйственным или жилым помещениям верхнего этажа. Выполняя подобную работу впервые, следует ознакомиться с готовыми образцами проектов наиболее популярных вариантов.
Удобная лестница: какая она?
Под удобной лестницей обычно понимается безопасный, уверенный, без внутренней напряжённости подъём и спуск на верхний-нижний этаж. Но это образные и размытые критерии, часто очень индивидуальные.
Правильные расчёты помогу вам сэкономить время и деньги
Архитекторы, создавая лестничные конструкции, оперируют усреднёнными нормами длины шага, размера ступни, возрастными и физическими возможностями человека. Все показатели переводятся в формулы и оптимальные решения.
Формула удобства по длине шага
Шаг каждого человека различен, но, в среднем, для взрослого он составляет 63 см. Опираясь на этот показатель, выведена формула удобства лестницы: 2h + b = S. Здесь h обозначена высота подступенка, b – ширина проступи, S – длина шага усреднённая, равная 63±3 см.
Из формулы следует практический понятный вывод: увеличивая подступенок на 1 мм – ширину проступи, следует убавлять на 2 мм.
Но при увеличении высоты подступенка происходит увеличение уклона, а проступь слишком узкая. Если уклон слишком мал, то излишне широка проступь.
В этом видео вы узнаете, как рассчитать лестницу:
Удобство и затраты сил на передвижение по лестнице
Уклон, который необходим для наименьших затрат усилий человека при подъёме либо спуске, определяется формулой b – h = 12 см. Так считают учёные института психологии труда им. М.Планка.
Удобство и безопасность
Ширина поверхности проступи считается определяющим фактором в обеспечении безопасности спуска. Если ширина ступени мала, то есть опасность того, что нога соскользнёт. При излишне широкой проступи человек вполне может не рассчитать движение и как бы зависнуть на краю. Формула b + h = (46±1) см определяет оптимальное соотношение размеров ступени и подступенка.
Виды лестниц, с точки зрения удобства эксплуатации
Межэтажные лестницы по устройству разделяются на три типа:
- Винтовые (спиральные) лестницы. Занимают очень немного полезной площади дома, эффектно смотрятся, но в эксплуатации неудобны, чаще используются как дополнительные и вспомогательные.
- Лестницы на больцах. В креплении используются больцы, специальные болты. Такой вид крепежа придаёт конструкции внешнюю лёгкость, но практичности и каких-либо дополнительных эксклюзивных свойств комфортности лестнице не добавляет.
- Маршевые. Традиционный вариант исполнения, оптимальный в эксплуатации. Лидирует в рейтинге по доступности изготовления и монтажа, возможности подбора индивидуальных решений, практичности и комфортности эксплуатации.
Простая рекомендация для расчётов
Размеры лестницы в существующем строении рассчитываются с учётом имеющегося свободного пространства в доме и высоты между полом и перекрытием. Сначала выбирается желаемая форма межэтажного перехода.
Самым распространённым решением является одномаршевая конструкция, которая хорошо вписывается в помещение с высотой комнат от 2 до 3,5 м. Неплохо сразу определиться с использованием подлестничного свободного пространства. Соотношение высоты помещения и длины лестницы в самом удобном варианте для подъёма и спуска должно быть 1:2. Это означает, что при высоте помещения 2,5 м длина лестничного марша будет 5 м.
Сборка лестницы
Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:
- электролобзик;
- механический фрезер.
Косоуры
Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.
Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.
Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.
В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.
Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).
Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!
Лестница является очень важным элементом многоэтажных сооружений. Поэтому о её конструкции следует задуматься ещё на этапе проектирования дома. В противном случае вы можете столкнуться с проблемой недостаточного пространства, когда лестничную конструкцию просто некуда установить, дабы обеспечить необходимое удобство при эксплуатации.
В данной статье мы поговорим про деревянные лестницы Утиный шаг, которые являются одними из наиболее компактных конструкций.
Конструктивные особенности
Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

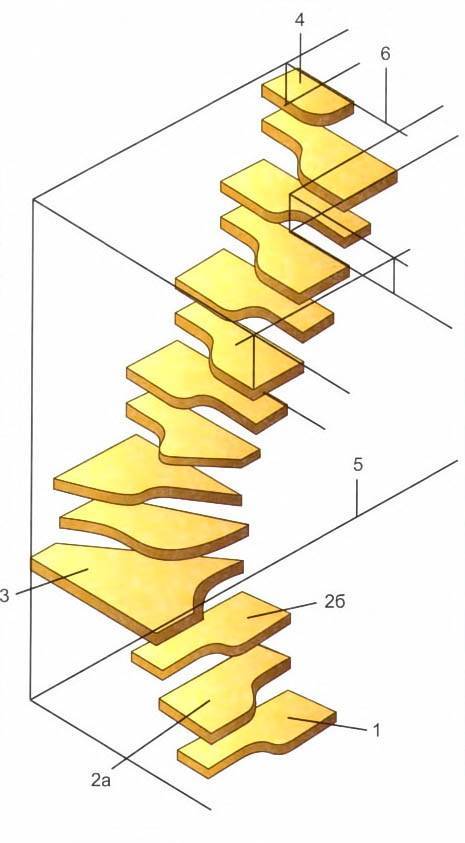

Общая конструкция лестницы.
Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.
Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.
Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:
- h-образныме;
- сферические;
- клиновидные.
Ступени лестничного марша расположены симметрично относительно его центральной оси.
