Сборка и установка душевой кабины своими руками: пошаговое руководство

Порядок сборки душевой кабины

Сборка угловых душевых кабин Erlit

Подключение с помощью защитных устройств

В процессе подключения душевой кабины любого типа и вне зависимости от её конструкционных особенностей, необходимо в обязательном порядке устанавливать специальные устройства защиты.

Такая особенность обусловлена тем, что водная среда относится к категории отличных проводников для электрической энергии, и любое несоблюдение правил подключения душевой кабинки может стать причиной получения достаточно тяжелой, иногда смертельной травмы.

Стандартные защитные устройства целесообразно устанавливать за пределами сантехнического помещения, что предотвратит попадание воды и влаги на прибор.

Электрика и гидравлика душевой кабины – достаточно сложный механизм

Предпочтительные бренды УЗО-оборудования:

Sсhnеidеr Еlесtriс;
АВВ;
Lеgrаnd.

Проводное подключение разных гидробоксов или душкабин может значительно отличаться, что обуславливается функционалом сантехнического многофункционального устройства, а также напрямую зависит от конструктивных особенностей модели. Весь процесс самостоятельного проводного подключения не слишком сложен, — выполняется в соответствии с прилагаемой производителем инструкцией и с обязательным соблюдением правил безопасности, включая предварительное отключение подачи электрического питания.

При необходимости, помимо классического устройства защитного отключения или выключателя дифференциального тока, устанавливается автомат, обеспечивающий аварийное отключение. Наличие двухжильной электрической проводки потребует установки не только выключателя дифференциального тока, но и стандартных заземляющих устройств.

Мощность сантехнического устройства	Сила тока	Номинальные показатели тока автомата
1,0 кВт	4,5 А	6 А
2,0 кВт	9,0 А	10 А
2,5 кВт	11,4 А	16 А
3,0 кВт	13,6 А	16 А
3,5 кВт	15,9 А	20 А
4,0 кВт	18,2 А	20 А
4,5 кВт	20,5 А	25 А
5,0 кВт	22,5 А	25 А

В соответствии с профильными законодательными нормативами, вся энергозависимая техника, эксплуатируемая в непосредственной близости к открытым источникам водоснабжения, должна оснащаться специальной автоматикой защитного типа.

Ход работы

Поддон комплектуется каркасом из труб с сечением в виде квадрата, экраном, сифоном и разнообразной фурнитурой. С установки поддона начинается монтаж короба.

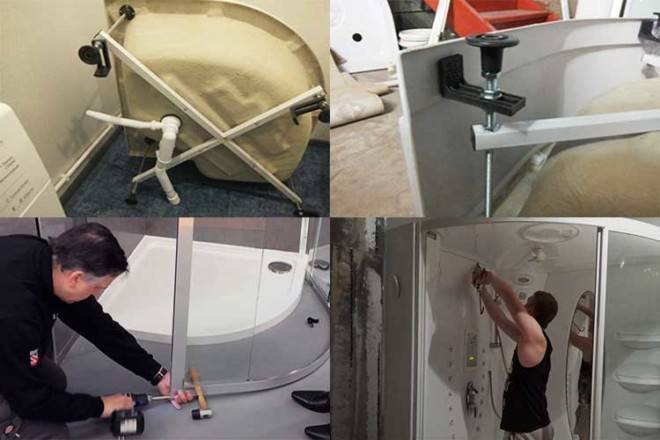

Установка поддона (с рамой и без рамы) и коммуникаций

Поддоны отличаются по размерам и формам, материалу, дизайну, а также наличию или отсутствию рамы, которая увеличивает прочность конструкции и используется в качестве опоры. Опоры могут быть произведены не только из металла, но пластика, текстолита и дерева.

Инструкция по сборке поддона из акрила с усилением:

Рама крепится к нижней части поддона специальными крепежами – шпильками.
Под днищем располагаются каркасные элементы из металла, регулируемые по высоте.
Усиленная конструкция помещается на заготовленное место.
Точность размещения контролируется уровнем.
Навешиваются декоративные панели.

При установке поддона без рамы таким же образом устанавливается трубчатый насос. Для этого отсоединяются все кольцевые элементы, место соединения обрабатывается герметиком, после чего хомут со шлангом возвращается на место

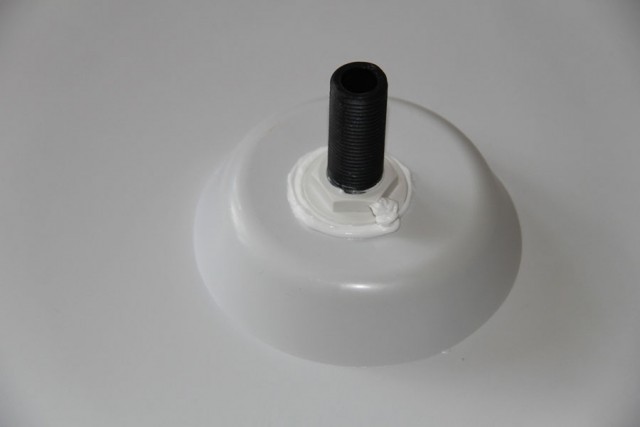

Важно на конец шланга закрепить резиновый уплотнитель, обработанный силиконом, чтобы обеспечить хорошую стыковку выводящего шланга и выхода канализации

Поддон с рамой или без рамы:

устанавливается на место дислокации;
выравнивается по уровню;
нагружается тяжелыми предметами;
фиксируется монтажной пеной;
готов через сутки.

Установка стенок и дверей

Шпильки одним концом вкручиваются в приготовленные отверстия по верхнему краю поддона, а на другой конец прикручиваются основания опоры.

Порядок действий:

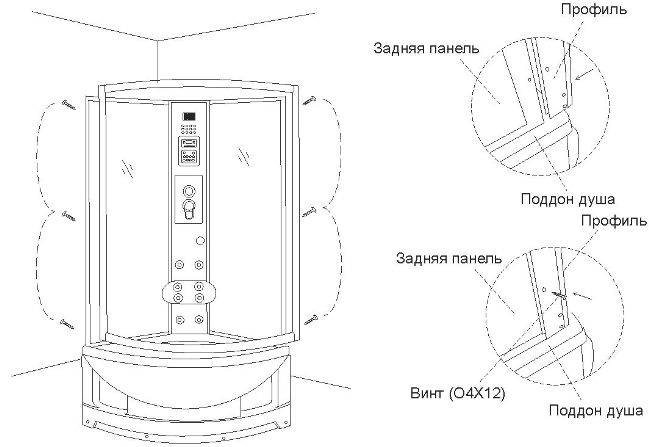

Начинайте монтаж с задней стенки, в которой установлена электрика, подключена вода.
Разместите стенку возле центральной панели и соедините их шурупами.

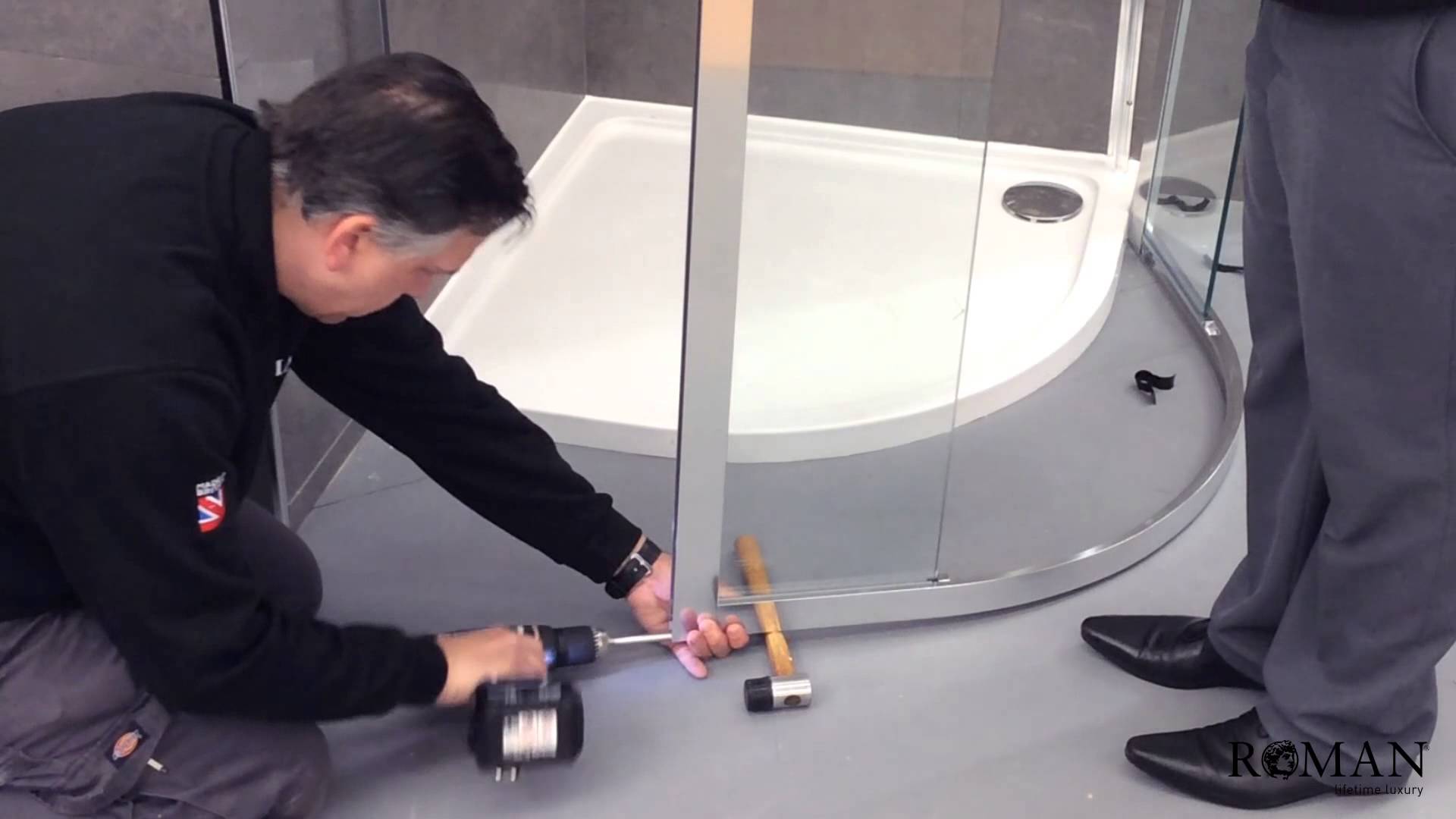

Конструкцию при помощи саморезов соедините с поддоном, проследив, чтобы прорези на поддоне и панелях совпали.
Места стыков стенок и поддона обрабатывайте герметиком.
Установите подобным образом все боковые стенки.
Монтаж верхнего купола осуществляется таким же образом, как и поддон, только в противоположном порядке – зеркальном. Герметичным составом обрабатывается только устройство для воспроизводства звука – динамик.
Прикрепите планки.
Вставьте в планки стекла.
Разместите в узкой щели между стеклом и панелями уплотнитель из резины, обработав предварительно герметиком.

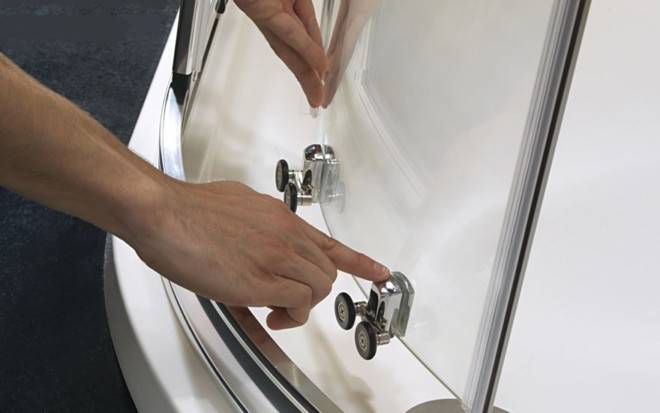

Вставьте ролики в специальные отверстия в стеклах, чтоб они оказались в прорези планки.
Отрегулируйте высоту дверцы при помощи шурупа, расположенного в нижних роликах.
Прикрутите ручки на дверцы с внешней и внутренней стороны.
Проверьте надежность крепления.

Монтаж крыши

До того, как крепится крыша, в душевой кабине должны быть установлены все элементы, включая освещение, вытяжку и душ. Купол собирается согласно инструкции и крепится к стенкам при помощи шурупов, вставляемых в специальные пазы.

Подключение к канализации и водопроводу

Как только кабинка будет полностью собрана, ее необходимо подключить к системе водоснабжения:

Кран подачи воды в ванную комнату перекрывается.
Монтируются трубы и подключаются краны для осуществления подачи холодной и горячей воды в кабинку.
Подается вода в тестовом режиме проверки отсутствия протечки.

Проверка конструкции

Откройте достаточный напор воды минут на 10 и закройте дверцы кабинки. Вода должна уходить в сток, никаких подтеков во вне не должно быть.

После монтажа и установки необходимо еще раз при помощи ключа подтянуть гайки, пройтись герметиком в местах стыков. На поддон лучше встать и испытать его под собственной тяжестью, убедившись в его устойчивости и надежности.

Установка душевой кабины

При покупке душевой кабины вам стоит принимать во внимание возможности своей ванной комнаты. Не забывайте и о том, что выбор поддонов из чугуна будет хорошим решением, поскольку они долговечны и удобны в использовании.. Если вы приобрели простую модель душевой кабины с низким поддоном, то вы можете посмотреть видео инструкцию по её сборке в интернете

Здесь вы сможете узнать о том, какие необходимые инструменты понадобятся для монтажа конструкции.

Если вы приобрели простую модель душевой кабины с низким поддоном, то вы можете посмотреть видео инструкцию по её сборке в интернете. Здесь вы сможете узнать о том, какие необходимые инструменты понадобятся для монтажа конструкции.

Монтаж душевого изделия можно условно разделить на следующие этапы:

монтаж сифона, который подразумевает его размещение под днищем душевой кабины. Дно прикладывается к месту установки, намечаются контуры и стоки. После того, как его сдвигают в намеченной территории, производится монтаж низкого сифона. После чего кабинка фиксируется, и поддон погружается и прижимается;
установка стенок начинается со сборки дуговых элементов или каркаса, а также вертикальных стоек. После чего вставляются полотна в выемки, и они закрепляются резиновыми деталями. Для прочности стенки закручиваются саморезами. Они отлично фиксируют профиль, используя саморезы и крепежные элементы. Чтобы сделать экран душевой кабины более герметичным, нужно соединить полотно с кронштейнами каркаса, а после оттянуть его вверх и смазать части профиля;
монтаж дверей. Полотна дверей закрепляются в верхней и нижней части через специально подготовленные дырочки. Сначала дверцы соединяются с роликами вверху, а после используются регуляторы для того, чтобы выровнять их. После подвешивания полотна в верхнюю дугу, оно устанавливается на нижние ролики при помощи пружинок. На этом процесс установки подходит к концу.

Если вы уверенны в своих силах, вы можете не приглашать специалистов для установки душевой кабины, а сделать всё собственноручно, используя специальные чертежи. Установка кабины с низким поддоном – процесс не слишком сложный, однако он требует определённых знаний и сноровки. Если вы будете аккуратны и внимательны к деталям, у вас получится собрать такой душ, который будет радовать вас своей прочностью и безопасностью.

Отличия установки от глубокого поддона не такие большие, поэтому у вас не должно возникнуть особых трудностей.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

Герметик (с пистолетом для нанесения)
Шуруповерт
Сверло Ø1-3мм
Отвертка крестовая
Карандаш
Пассатижи или гаечные ключи
Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Элементы стандартной комплектации душевых кабин

Поддоны необходимы для сбора воды. К тому же именно из них осуществляется отвод стоков в канализационную систему. По форме поддоны бывают прямоугольным или угловыми.

Выбирая поддон для душевой кабины, обращайте внимание на его глубину

Высокие поддоны образуют мини-ванну, в которой можно сидеть и набирать в нее воду.
Самые низкие поддоны называются плоскими. Они компактны, но требуют особой схемы монтажа слива воды.
Поддоны средней глубины можно считать универсальными.

Различные модели поддонов отличаются также по материалу. Чаще всего встречаются акриловые изделия, но можно встретить также и чугунные, стальные или керамические варианты.

Стенки и дверцы обеспечивают герметичность пространства и предотвращают попадание воды за пределы душевой кабины. Материалом для изготовления подобных конструкций может служить пластик, органическое или ударопрочное стекло (матированное, тонированное), алюминий.

В стандартную комплектацию входят также:

задняя панель,
поддон и его фартук,
стойки и направляющие,
крыша.

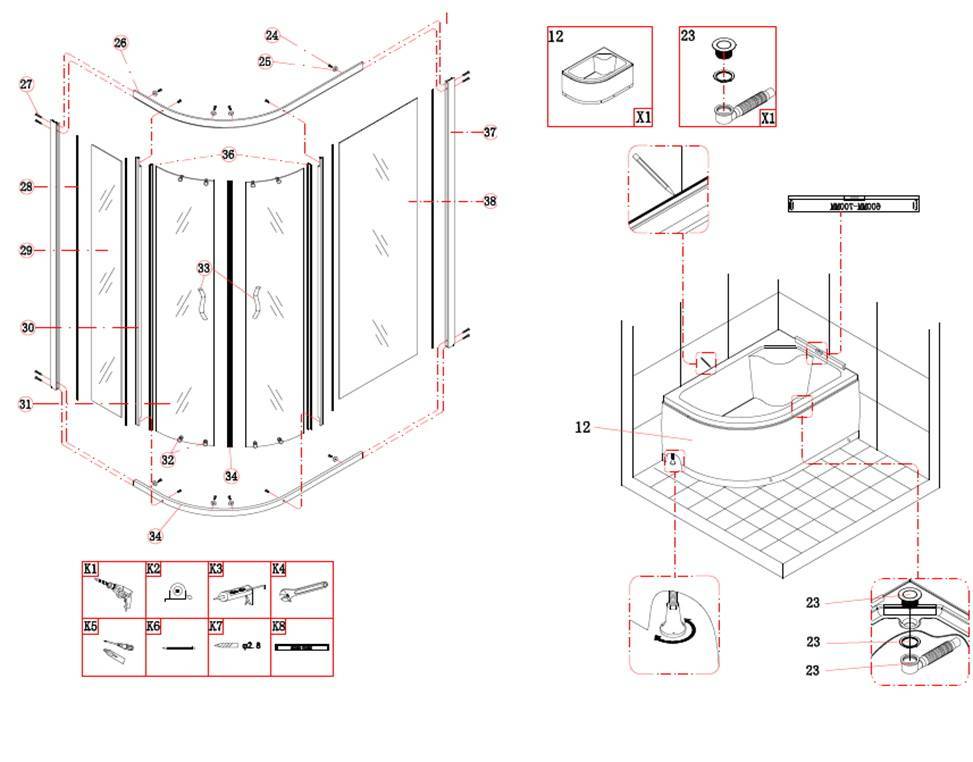

Стандартная комплектация душевой кабины

Монтаж душевого бокса

Так называются закрытые со всех сторон модели с раздвижными или выполненными «гармошкой» дверками. Они могут монтироваться в любом месте санузла, к которому удобно подвести воду и канализацию, не требуют гидроизоляции стен и пола, дополнительной отделки. К приобретаемому комплекту душевой кабины инструкция прилагается обязательно, и с ее помощью установить модель сможет даже начинающий ремонтник.

Следует помнить: различные боксы имеют очень разную комплектацию и последовательность сборки может отличаться от предложенной.

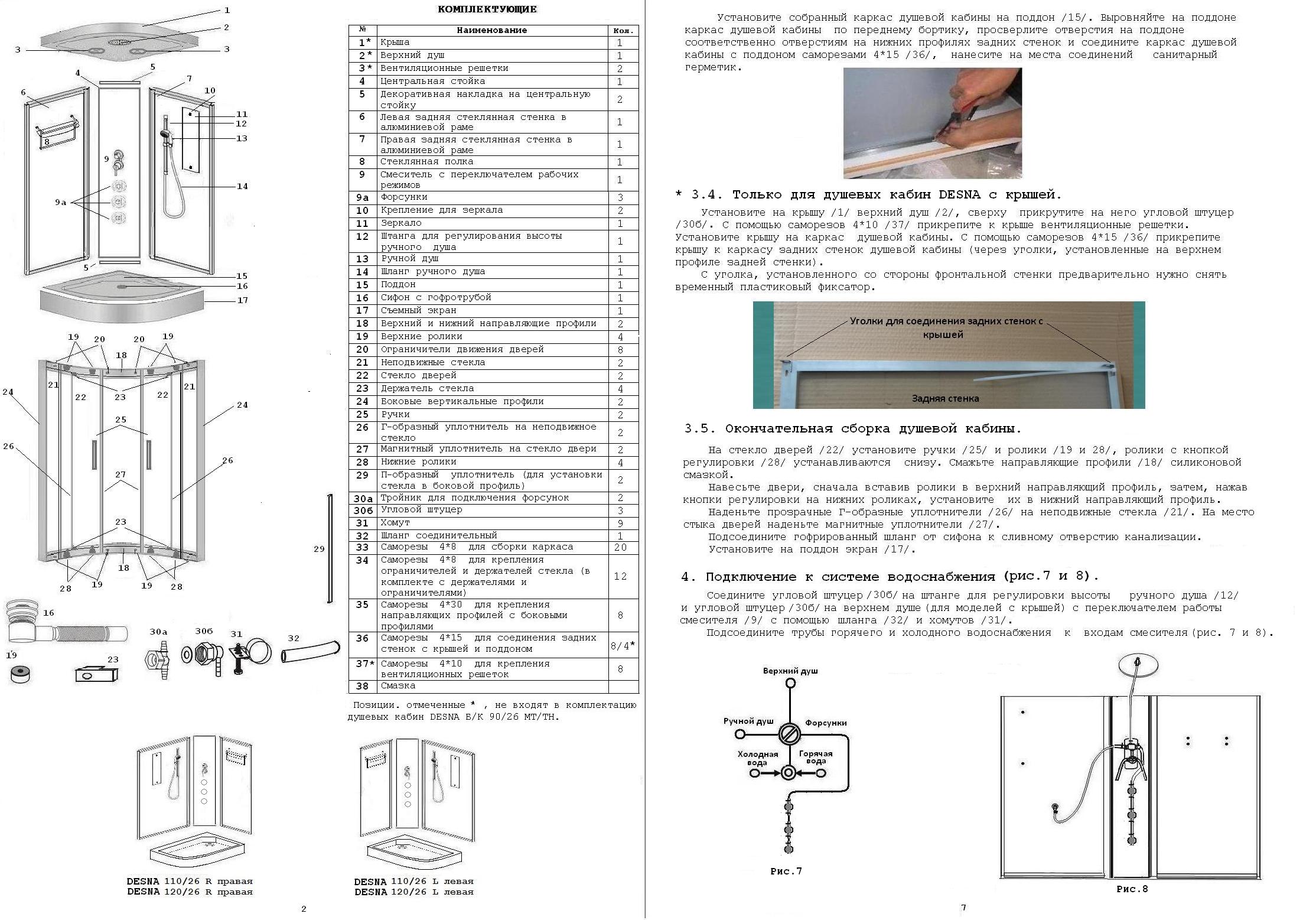

Для данной модели в инструкции указаны основные параметры установки, а именно:

расположение точек вывода горячей и холодной воды для подключения кабинки, диаметр труб;
размер и место положения фановой (сливной) трубы;
размещение розетки и требования к ней;
допустимые варианты монтажа кабинки в помещении.

Вторая часть инструкции содержит сведения по порядку и правилам сборки деталей.

Первый этап установки – монтаж поддона с одновременным подключением канализации. Для этого к месту врезки в сливные коммуникации подключаются гибкий шланг (гофротруба), входное отверстие которого размещается непосредственно под сливом поддона. Ножки поддона имеют регулировку, с помощью регулируемых опор емкость выставляется по уровню так, чтобы обеспечить нормальный сток воды – то есть отверстие слива должно располагаться ниже любых других точек дна.

Душевая кабина 80 80 см (или других габаритов) имеет неподвижные и подвижные стенки. Неподвижные закрепляются к поддону с помощью предусмотренных инструкцией креплений (саморезы, защелки, другое), подвижные устанавливаются в направляющие. Стыки между поддоном и неподвижными ограждающими элементами герметизируются. На этом же этапе выполняется подвод воды к душевой с помощью гибких шлангов.

Последний этап – монтаж потолочной пластины (если она предусмотрена конструкцией) и установка отделки. Обычно это панели, закрывающие нижнюю часть поддона. К отделке относится также фурнитура (ручки, держатели для банных принадлежностей, полки, зеркала), подсветка, вентиляция и прочее.

Проверка функционирования всех элементов кабины – завершающая часть работ.

К чему подключается душевая кабинка?

Душевая кабинка – современный сантехнический прибор, который стал более функциональной альтернативой традиционным ваннам. Он состоит из поддона, в который стекает вода, 4 стенок из стекла или пластика, ограничивающих пространство кабинки, а также душевой стойки и крана. В зависимости от модели, ее функционала душевая кабинка должна подключаться к следующим системам:

Водопроводу. Душевая кабина для снабжения горячей и холодной водой должна подключаться к центральному водопроводу. Это подключение может осуществляться напрямую или через фильтр, чтобы улучшить качество воды, а также продлить срок службы сантехнического оборудования.
Подключение к водоснабжению
Канализации. Кроме подключения к водопроводу любая душевая кабина имеет подключение к канализации. Через канализацию осуществляется слив грязной воды или моющих средств. Главной характеристикой подключения к канализации душевой кабины считается ее пропускная способность.
Подключение к канализации
Электросети. Некоторые модели душевых кабин, имеющих дополнительный функции, подключаются не только к водопроводу и канализации, как обычная ванна, но и к электросети. От электричества питаются такие дополнительные функции кабины как подсветка или аудиосистема.

Монтаж стенок душевой кабины

Планируя, как установить душевую кабину правильно, требуется соблюдение определенной последовательности действий. Ознакомиться с порядком можно в прилагаемой инструкции.

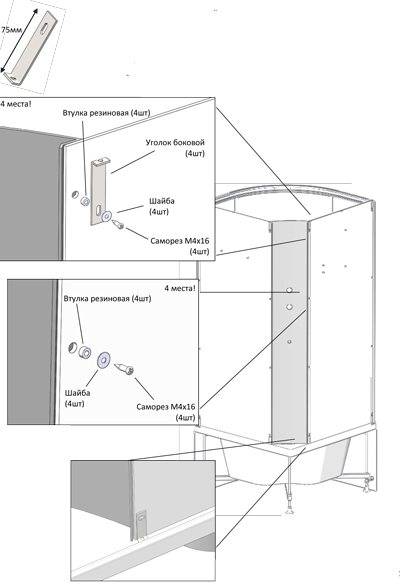

На данном этапе выполняют сборку боковых стенок:

Верх поддона освобождают от упаковочной пленки, оставляя дно пока закрытым ею.
Поддон смещают от одной из стен помещения и там размещают непрозрачную стенку.
Отверстие в поддоне стыкуют с уголком и скрепляют 35-миллиметровыми саморезами, не прилагая больших усилий.
Маркером вдоль уголка отмечают места отверстий.
Перегородку удаляют, наносят 5-миллиметровый силиконовый слой и возвращают на место. Убирают лишний состав – это нужно делать всегда сразу после того, как прижимают деталь.
Поддон с перегородкой придвигают к стене и прикладывают центральную панель, чтобы определить, необходима ли еще подкладка. Место соприкосновения боковой стенки с этой панелью герметизируют. Соединяют их крепежными изделиями на 10 миллиметров.
По аналогии с первой боковой стенкой устанавливают вторую.
Далее занимаются неподвижной перегородкой. Косой вырез металлопрофиля располагают внизу. Его покрывают герметиком и монтируют перегородку. Верхний край нужно располагать вровень со стенкой. Делают с наружной стороны профиля 3-миллиметровое отверстие и стягивают перегородку и стенку саморезами.
Монтируют профили – верхний и нижний, совмещая округлые части. При этом верхний профиль по ширине больше нижнего.

Порядок сборки

Современные строительные магазины представляют такое разнообразие моделей душевых кабинок, что глаза разбегаются. Но они всегда стоят на стендах, и мы получаем только общее представление о дизайне и функциональности устройства.

Душевые кабинки очень хорошо зарекомендовали себя в интерьере небольшой ванной комнаты. Все они имеют инструкции по самостоятельной сборке душевой кабины, которые, к сожалению, состоят всего лишь несколько рисунков и сопровождающими пояснениями на китайском языке, чего явно не хватает для безошибочной сборки.

Практика показала, что инсталляция новой душевой кабинки в своей ванной комнате, зависит в первую очередь от способа установки. Это может быть или угловая душевая кабинка, или прямоугольная кабинка.

Еще на способ инсталляции влияет конструкция самой кабинки – открытая или закрытая. Открытый тип кабинки имеет поддон и фасад – лицевую сторону. Закрытая душевая кабинка снабжается еще задней стенкой и крышей.

Душевой уголок доставляется из магазина в разобранном состоянии и в упаковке. Чтобы самостоятельно собрать конструкцию было проще, все комплектующие аккуратно сортируются и раскладываются производителем.

Кроме того, в комплекте обязательно есть инструкция, а в ней понятный чертеж или схема, из которой можно понять порядок действий по сборке комплекта. В общем виде этот порядок можно представить так.

Система функционирования стенок во многих моделях может показаться сложной. Но на самом деле произвести монтаж и совместить все шипы и пазы может даже не слишком опытный домашний мастер. После этого стенки просто закрепляются соединительными болтами

При монтаже верхней панели (если она есть) важно собрать ее заранее и обеспечить себе удобство для работы на значительной высоте, взяв лестницу-стремянку

Предлагаем ознакомиться Баня с моечной и комнатой отдыха

Монтаж дверей и мелкой фурнитуры в целом схож у всех моделей, однако встречаются нюансы. Может различаться конструкция направляющих и роликов, форма дверей (они бывают не только полукруглые, но и прямые).

Обзор отзывов

Несмотря на «юный» возраст производителя, его кабинки уже снискали любовь потребителей, хотя, конечно, есть те, кого не совсем устраивают некоторые нюансы. По отзывам покупателей, кабинки этого производителя очень удобны, оснащены всем необходимым. Прежде всего, владельцы отмечают следующие плюсы:

удобный поддон с противоскользящим покрытием позволяет его мыть без боязни повредить себе что-либо;
отличная герметизация, нет никаких подтеков;
даже простые бюджетные кабины позволяют получить максимальное удовольствие от принятия водных процедур;
красивые стекла кабины, белизна акрила создают непередаваемое ощущение чистоты и простора в ванной комнате.

By : admin

Этап второй.

Постелите перед сборкой, оставшиеся у вас картонные коробки на пол. Таким образом, вы без повреждений соберете поддон, и что самое главное стекла.

Никогда не ставьте стекла на голый пол, особенно кафельный или бетонный.

Вообще очень аккуратно во время сборки обращайтесь со стеклами от душевой кабины. Хотя закаленное безопасное стекло, которое используется в душевых кабинах и очень прочное, но оно имеет слабые места, особенно уголки. Никогда не ставьте стекла на уголок. Не сверлите в стекле отверстия, оно просто раскрошится в мелкие осколки.

Все необходимые отверстия уже имеются и были сделаны еще на заводе. Если по вашему мнению, какого то отверстия не хватает, значит это производственный брак, либо была произведена замена комплектации производителем.

Завершение монтажа

Далее, соблюдая последовательность процесса, как монтировать душевую кабину, помещают на место экран:

Его выставляют и обводят маркером по полу.
Экран снимают и напротив кронштейнов наносят разметку.
Нижнюю часть кронштейнов выставляют с 2-сантиметровым промежутком от пола и затягивают гайки.
Используя клинья, монтируют экран.
Напротив отметок просверливают отверстия, предварительно отступив от пола на 5 сантиметров.
Экран прикручивают к кронштейнам декоративными саморезами.
Контролируют плотность прилегания потолка к верхней дуге.

После высыхания герметика проверяют места стыков в кабине и качество установки душевой панели, включая работу леек и переключателей.

Общая конструкция душевой кабины

Поддон присутствует в любом варианте изделия, он предназначен для сбора и стока воды. Чаши выпускают с высокими и низкими стенками. Есть модели, в которых каркас с дверками крепят непосредственно к полу, но тогда поддон делают самостоятельно из кирпича, бетона с кафельным покрытием. Материалом чаши служит чугун, сталь, акрил, фаянс, керамика, натуральный камень и даже древесина.

Душевая кабинка включает конструктивные элементы:

Каркас. Необходим конструкции для устойчивости. Его делают из алюминия или нержавеющей стали. Состоит из труб, соединенных элементами крепежа. Иногда отказываются от каркаса в пользу стационарного основания или ограждения в виде пластикового борта.
Стенки и дверки. Образуют закрытое пространство от брызг, разлетающихся по санузлу. Материалом служит полиакрилат, полистирол, закаленное стекло, стенки делают разной формы. Створки выполняют из аналогичных материалов, они бывают раздвижными и распашными внутрь и наружу. Для герметичности используют прокладки.
Сифон. Служит для отвода стоков, предупреждает проникновение запаха из канализационной системы. Обычно верхнее отверстие закрывается пробкой, чтобы набрать воду в поддон.
Душевая панель. Это плоскость, с помощью которой управляется работа душа. В недорогих моделях есть два режима работы с ручным управлением. В элитных моделях работа (функций может быть больше 10) осуществляется автоматикой или электронной схемой.
Крыша. Служит критерием деления кабинок на открытый и закрытый тип. Первый вид менее дорогой, т. к. несложный, позволяет сушить внутренность кабинки естественным способом. Закрытые типы длительно сохраняют тепло, но требуют регулировки показателей микроклимата. Модели с крышей часто продают в уже собранном виде.

С каким поддоном у вас душевая кабина?

С высоким 45.1%

С низким 54.9%

Я еще выбираю 0%

Проголосовало: 51

Потолочная панель и фурнитура

Потолочная панель (или попросту крыша) душевой кабины может содержать в себе несколько опциональных элементов:

душевая лейка;
вентилятор;
подсветка;
динамик.

Эта панель собирается заранее, а потом в готовом виде закрепляется на специальной опоре, сформированной при помощи боковых панелей и каркаса двери. Для более надежного соединения стыков можно воспользоваться специальными смазывающими и герметизирующими материалами. Обработка ими поможет предотвратить специфическое гудение душевой кабинки при включении тех или иных опций.

Дверная фурнитура устанавливается, как правило, в последнюю очередь. Чтобы эта операция прошла успешно, нужно выполнить ряд действий.

В нижней и верхней частях дверного проема устанавливают идущие в комплекте и вывернутые по максимуму ролики. Осуществляется отделка периметра двери уплотняющим материалом. После этого дверь (обычно она делается из закаленного стекла или стеклопластика) может быть установлена на свое место в общей конструкции.

Теперь необходимо определить оптимальное положение двери путем регулирования верхних роликовых механизмов. Винты, с помощью которых здесь закрепляются ролики, покрываются особыми декоративными заглушками. Наконец, устанавливается остальная мелкая фурнитура: ручки, зеркальце и так далее.

На этом сам монтаж завершается. Но для того чтобы полностью быть уверенным в своей новой душевой кабине, стоит провести финальную проверку всех компонентов. Соединения должны быть герметичными, а поддон в процессе эксплуатации не должен скрипеть (если же скрип издается, ножки под поддоном еще раз подвергаются регулировке). Только после этого кабинкой можно пользоваться.

Сборка потолка

Собираем потолок душевой кабинки. Чтобы снять плёнку, открутите вентиляционные решётки и динамик.

Чтобы вентилятор работал на вытяжку, закрепите его обозначениями наружу.

Потолочную лейку желательно обработать герметиком, чтобы не выкручивалась.

Устанавливаем потолок на место, пока без силикона. Он прикручивается снизу на 4 самореза из нержавеющей стали 16 мм.

Шланги подключаем к лейкам с помощью зажимных клипс.

Провода подключаются через наконечники по цвету и маркировке. Трансформатор находится на потолке.

Подключаем и проверяем воду и электричество. Не замочите верхний край поддона.

Ставим кабинку на место и проверяем устойчивость и уровень.

С внутренней стороны обрабатываем силиконом нижний периметр и центральную стойку.

Подготовительные работы

Определившись с местом размещения, можно смело приступать к установке конструкции. При желании и достаточном метраже устройство можно установить в любом месте ванной комнаты, но не стоит забывать, что идеальное расположение — рядом с вентиляционным отверстием, поскольку в любом другом случае влажность воздуха в помещении и конденсат превысят все допустимые пределы.

Информация о том, как подключить душевую кабину, содержится приложенной к конструкции инструкции. Прежде чем заняться непосредственно подключением, надо подробно изучить конструкцию в собранном виде, подготовить ванную к установке, заземлить металлические детали конструкции, подключенные к электричеству, и подготовить инструменты, которые понадобятся в процессе работы, а именно:

плоскогубцы;
разводной ключ;
крестовая и шлицевая отвертки.

Важно проверить комплектацию оборудования и, если имеется необходимость, купить дополнительные материалы:

адаптер соединения;
компрессионные фиттинги;
гибкие шланги;
фум-ленту;
герметик.

В процессе подготовки следует проверить, как организована подача воды, и установить очистные фильтры, необходимые для увеличения срока эксплуатации деталей. Далее, детально рассказана схема подключения душевой кабины к водопроводу

Важно учесть все нюансы и тонкости, чтобы процесс принятия процедур приносил только удовольствие

Подводка воды к душевой кабине осуществляется не всегда одинаково. Она зависит от особенностей расположения труб водопровода и типа кабины. Бокс с гидромассажем обеспечивается водой через подвесной насос, который находится под кабиной, поэтому точка водозабора расположена на уровне поддона.

Установка и подключение душевой кабины

Если душевая кабина оснащена парогенератором и функцией гидромассажа, следует проверить напор воды, поскольку при давлении менее 15 бар, определенные функции не срабатывают. В подобной ситуации придется установить еще и резервуар с водой, объем которого не должен быть меньше 200 л.

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с боковыми стенками с помощью силиконового герметика.

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Установка поддона душевой кабины

Существует определенная последовательность в том, как устанавливается душевая кабина, поэтому, прежде всего, монтируют поддон – эта работа не отличается сложностью, особенно, если учитывать ряд важных моментов:

Перед тем, как установить данную часть конструкции, необходимо убедиться, что пол ровный. При обнаружении незначительных отклонений с ними можно справиться путем корректировки высоты ножек.
Слив в полу следует расположить в правильном месте, так как отверстие кабинки должно располагаться на небольшом расстоянии от него. Если в процессе монтажа соответствия невозможно добиться, тогда работу осуществляют при помощи специальных переходников и гибкого длинного шланга, но тогда на установку душевой кабинки потребуется больше усилий и временных затрат.
Все элементы следует качественно соединить и тщательно герметизировать, иначе в процессе эксплуатации оборудования велика вероятность появления протечек.

Начинать нужно с покупки инструментов и материалов, которые потребуются домашнему мастеру, чтобы выполнить своими руками монтаж душевой кабины.

Для установки поддона подготавливают:

спиртовой уровень;
гаечный ключ;
силиконовый герметик и специальный пистолет для его нанесения.

Лучше приобретать качественные материалы иначе хозяину недвижимости придется раз в несколько недель производить небольшой ремонт.

Обычно при установке душ кабины стараются расположить ее так, чтобы сливное отверстие, имеющееся в поддоне, оказалось над входом канализационную систему, расположенном в полу. Но иногда случается так, что помещение уже облицовано кафелем, а вскрывать отделку, чтобы переместить слив в другое место, нет желания.

Из подобных ситуаций существует выход: для этого необходимо приобрести коленчатый патрубок и гибкий шланг. С помощью этих изделий можно легко подключить слив к системе отвода отработанной воды. Когда выполняется установка душевой кабины самостоятельно, процесс подсоединения с их использованием займет немного больше времени, но результат получится аналогичным.

Кстати при установке душевой кабины с высоким поддоном используют те же методы, что и при монтаже других типов этой части конструкции. На его основании имеются регулируемые ножки, которые позволяют выполнять выравнивание при монтаже.

Корпус сифона присоединяют к сливному отверстию поддона. Затем закрепляют в сифоне гибкий шланг. Другой конец шланга, он же коленчатый патрубок, помещают в канализационное отверстие, расположенное в полу. Необходимо, чтобы патрубок утопился максимально глубоко.

При подключении поддона к канализации используют сифон, некоторые модели которого состоят только из гибкого шланга. Из него следует сформировать изгиб требуемой формы и потом закрепить его с применением специальных приспособлений, входящих в комплект. Этот момент очень важен, поскольку в противном случае из канализации будет постоянно чувствоваться довольно неприятный запах.

Поддон, как уже говорилось ранее, укомплектован регулируемыми ножками, поэтому их высоту изменяют, пользуясь гаечным ключом. Его, перед тем, как самому установить душевую кабину, выровнять следует по всем краям, контролируя процесс спиртовым уровнем.

После того как завершена корректировка высоты поддона, и он закреплен к стене, приступают к устранению зазоров между стенкой и основанием душа, применяя силиконовый герметик.

Этапы сборки

Монтажные работы

Для душевых кабин подключение к водопроводу предусматривает применение шланга. Быстрое стекание воды обеспечивается уклоном трубы. Вода сможет стекать естественным путем, если сифон на поддоне расположен под стоком. Поддон поднимается над сантехническими трубами. Расположение кабинки вдали от стояка требует использования сточного насоса с магнитным клапаном, предотвращающим затопление.

Схема подключения угловой душевой кабины.

Предварительно перекрывается вода по стояку. В ванной открывают краны. Затем производится ослабление крепления пассатижами. Старая муфта отвинчивается с помощью предыдущих элементов. Следующий этап заключается в надевании пресс-фитингов на трубы.

Резьбы на компрессионных фитингах смазывают. Адаптер для душевой кабины накручивается вручную и затягивается пассатижами. Затем производится установка анкеров и винтов. Следующий этап предусматривает затягивание пассатижами соединений.

После монтажа панели душа производится фиксация патрубков водоснабжения вставлением декоративных тарелочек с внешней стороны панели. Вода включается. Производится проверка герметичности и функционирования. Ручки монтируют.

Требования к установке

Душевую кабину с гидромассажем или парогенератором на заключительном этапе подсоединяют к электричеству с помощью 3-жильного кабеля сечением в 2 мм². В продаже представлены модели, которые требуют ручного подключения. В электрическом щитке необходим автомат с номиналом, соответствующим наибольшему показателю потребления электричества. Конструкции мощностью 5 кВт требуется автомат на 25 А.

Рекомендуется использовать вместе с автоматом устройство для защитного отключения. Ванную комнату необходимо подсоединить к дополнительной системе уравнивания потенциалов. В помещении потребуется произвести хорошую вентиляцию, чтобы мебель и стены не были испорчены конденсатом. Для подключения душевой кабины к электричеству проводится заземление, выводится нуль. Электроточки и освещение защищают от попадания влаги.

О правильно выполненной работе свидетельствует:

отсутствие трещин на панелях;
прочно зафиксированный поддон;
герметичные швы;
отсутствие острых углов;
качественный отвод воды при ее полной подаче.

Поскрипывания при эксплуатации требуют регулировки ножек поддона.

Монтаж и подключение душевой кабины: инструкция для самостоятельных
