Что собой представляют сборно-монолитные перекрытия, в чем их достоинства и недостатки?

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

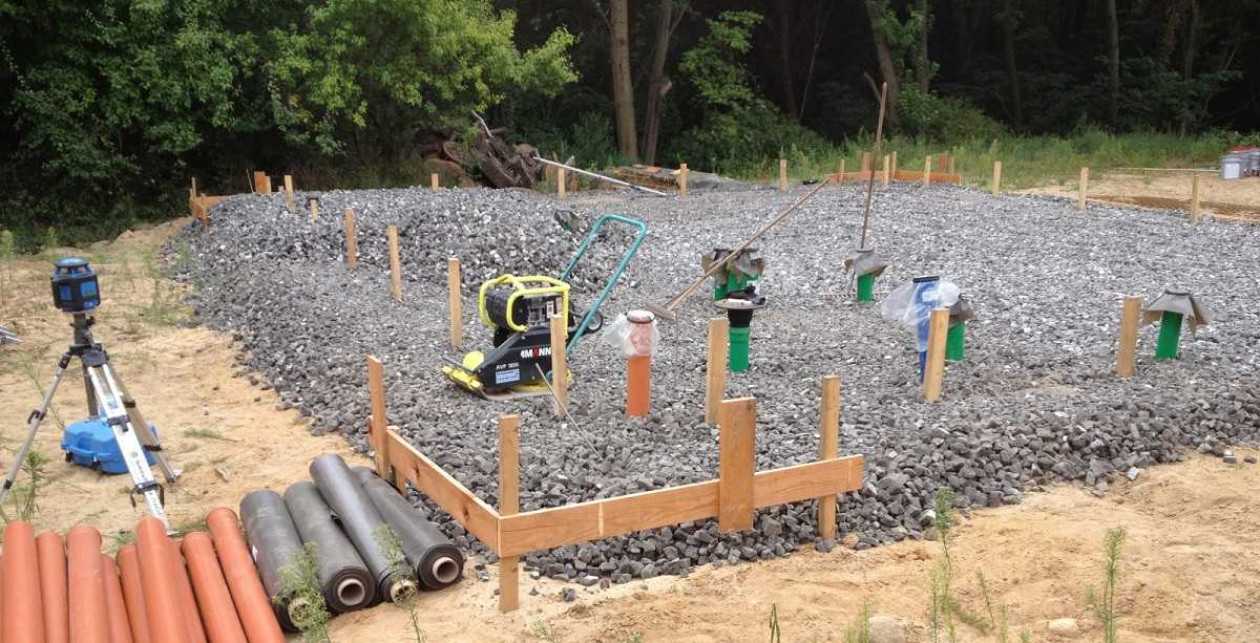

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

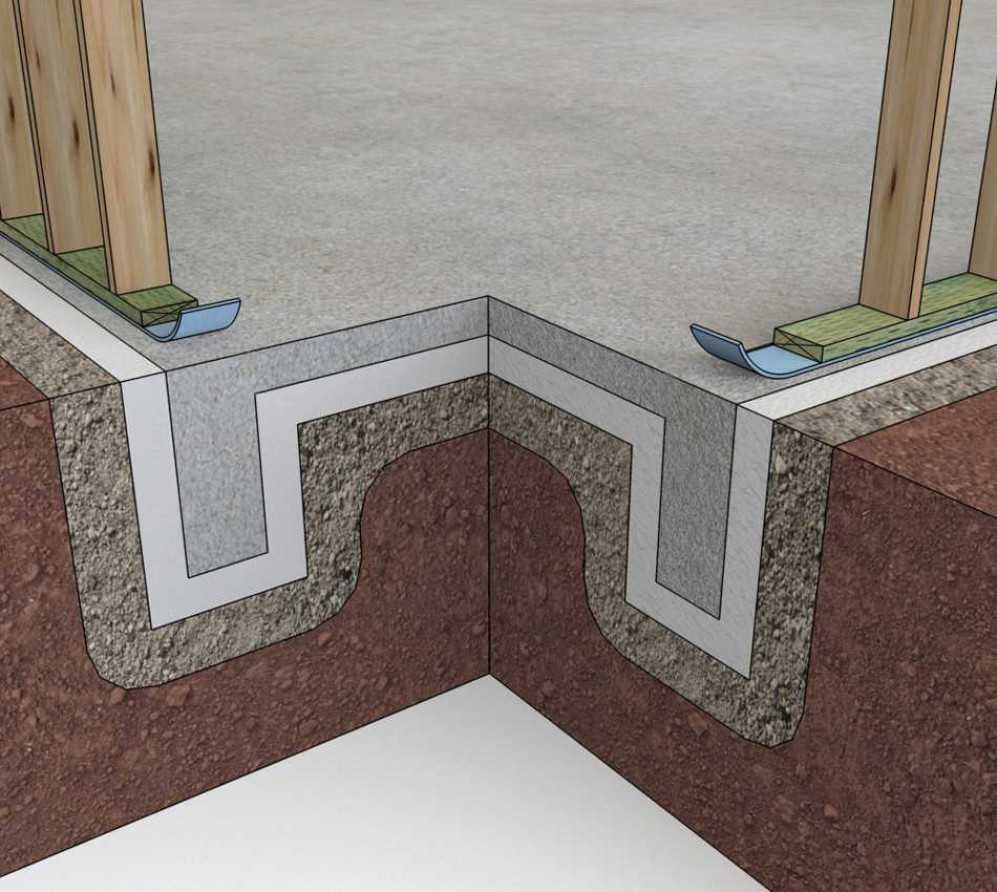

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

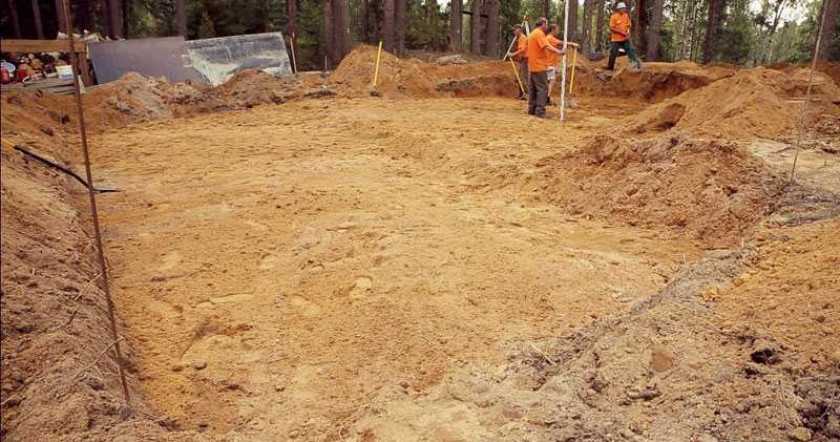

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

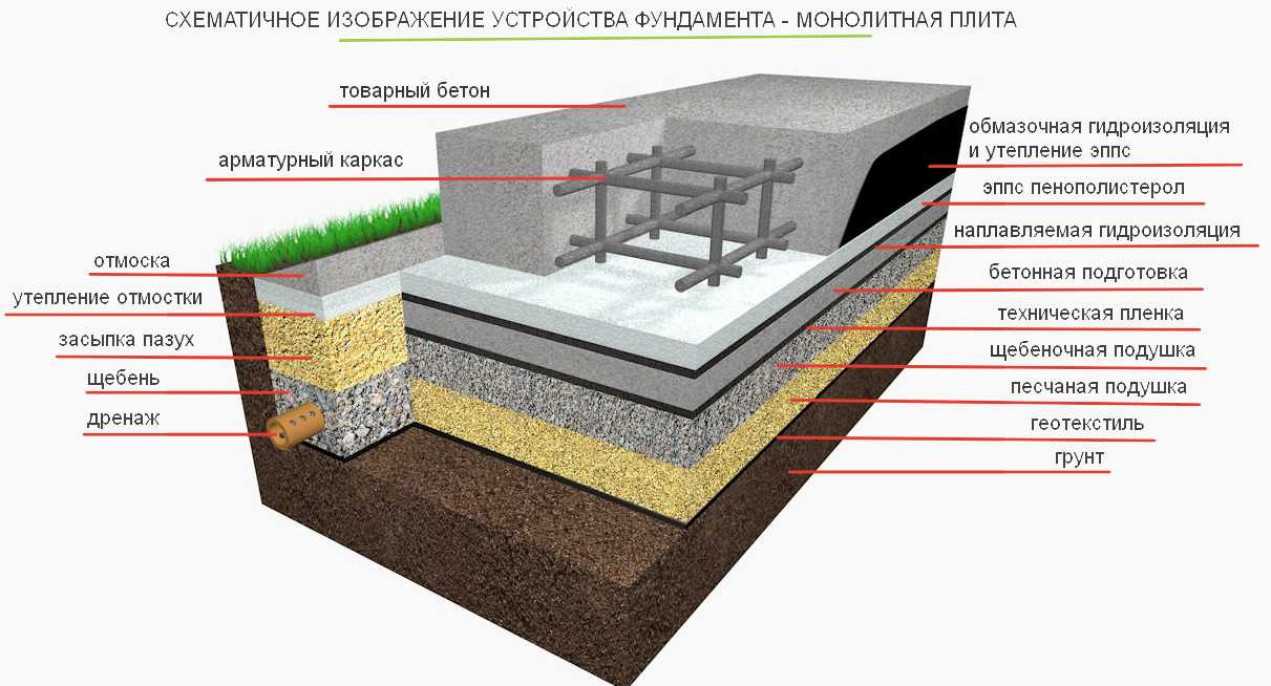

Классический вариант фундамента монолитная плита без утепления

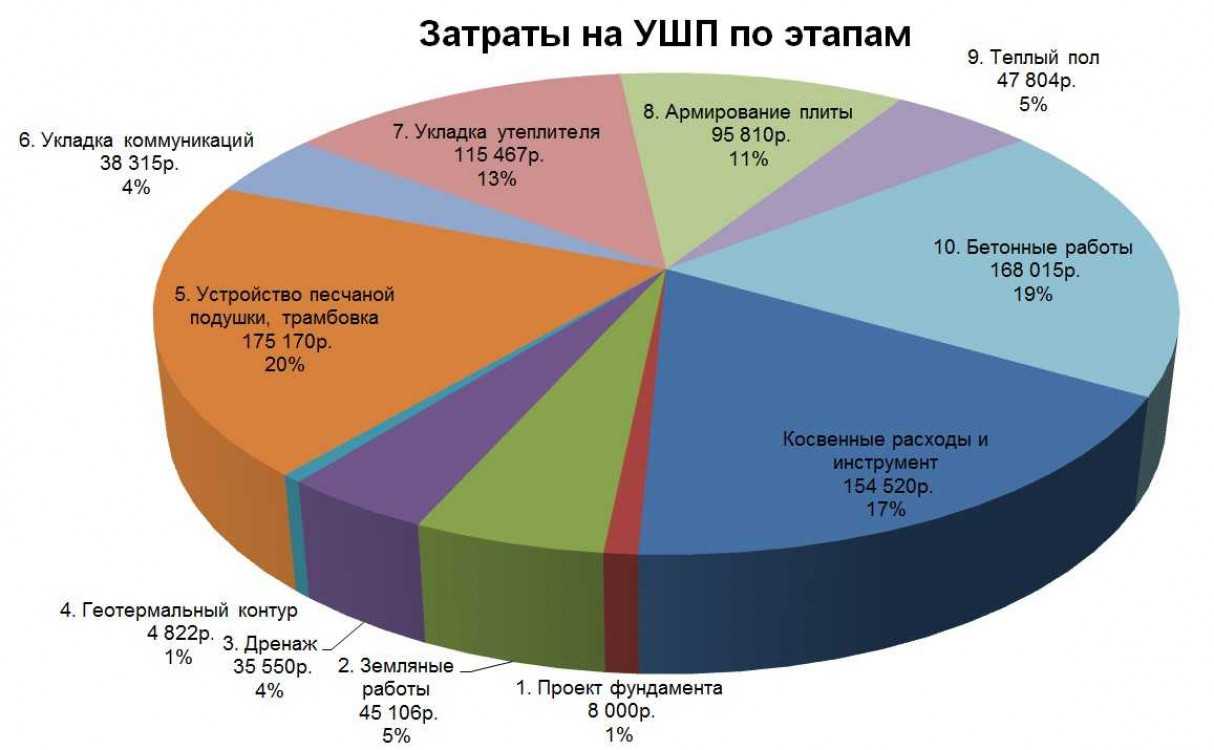

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

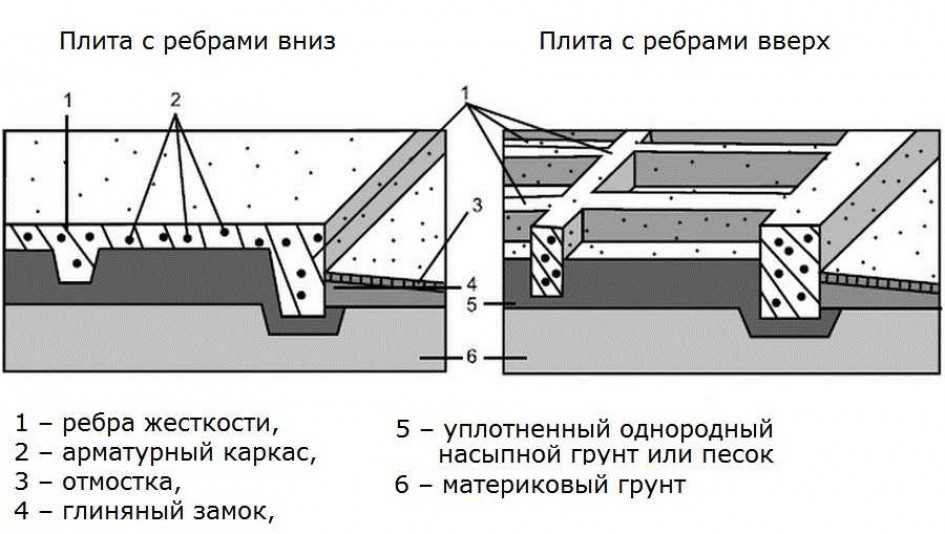

Так выглядит в разрезе русский плитный фундамент

сечения плиты

Стоимость перекрытий

Правильность выбора типа перекрытия – это, кроме всего прочего, еще и оптимизация расходов на строительство. Итоговая стоимость перекрытия зависит от формы и площади дома, планировки, количества проемов. Если сравнивать часторебристые и монолитные железобетонные перекрытия по материалоемкости и стоимости работы усредненно, без учета сложности геометрии, то цена единицы их площади окажется примерно одинаковой – около 1450 руб/м². Однако в большом доме простой формы часторебристая конструкция может оказаться на 20-30% дешевле монолитной. При сложной форме дома, наоборот, стоимость часторебристого перекрытия превысит стоимость монолитного. Дело в том, что в таких домах сборными элементами удается перекрыть не более половины площади. Внутренние и наружные венцы, плита лестничной клетки, пояса у дымоходов, распределительные ребра, перепады уровней, балконы – все это придется выполнять монолитом. Отсюда следует, что экономически выгоднее использовать часторебристые перекрытия в домах простой формы, а в остальных случаях – перекрытия монолитные.

Что касается сроков, то перекрытия из сборных элементов, как правило, выполняются в 1,5 раза быстрее.

Безбалочное монолитное перекрытие: бетонировка

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

1. В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
2. Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
3. Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
4. После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
5. В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
6. Грязь и пыль, образовавшиеся на поверхности, убирают.
7. Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

Что нужно учесть при монтаже СМП

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

1. Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
2. Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.
3. Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
4. На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как выбрать сечение арматуры

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_n = M/bh2_nR_b. Соответственно получим:

• А₀₁ = 0.0745
• А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

• Fa1 = 3,275 кв. см.
• Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Армирование монолитного перекрытия

Сборно-монолитное перекрытие: что это такое?

Качественные, проверенные временем сборно-монолитные конструкции представлены продукцией YTONG (Xella Россия). Это разновидность часторебристых железобетонных перекрытий, которые сооружаются на стройплощадке. Основные элементы такого перекрытия:

1. Металлическая балка. Она представляет собой конструкцию заводского изготовления – профиль из оцинкованной стали, к которому приварен треугольный арматурный каркас. На объекте каркас заливают бетоном, тем самым формируя железобетонную балку.

2. Несъёмная опалубка из стандартных газобетонных блоков, укладываемых в пространство между балок. Элементы опалубки прочно соединяются друг с другом монолитным бетоном.

3. Монолитная бетонная плита толщиной не менее 50 мм.

Возможные ошибки и сложности

Краткое описание системы СМП

Преимущества и недостатки СМП

Если говорить о недостатках конструкции, то скажем сразу, что они на самом деле незначительные. Их даже можно отнести не к минусам, а скорее к небольшим издержкам строительного процесса. К примеру, если балки достаточно большой длины, то на время установки следует предусматривать опоры через каждые 1,5 метра. Когда работы будут окончены, их следует убрать. Еще в некоторые моменты доставляет неудобство то, что длина арматуры больше 5 метров (стыковать отдельные отрезки ни в коем случае нельзя).

А вот достоинств более, чем достаточно. К основным отнесем:

• Наличие строительной техники практически не требуется, разве что на этапе установки балок. Остальные работы можно легко выполнить в ручном режиме.
• Темпы монтажа ускоренные.
• Не требуется высокая квалификация – хватит и одного человека, который хорошо знаком с технологией.
• Для монтажа опалубки не потребуются большие затраты.
• Небольшая бригада – создать перекрытие с площадью 100 м2 можно за пару-тройку дней втроем.

Если просуммировать все плюсы, станет понятно, что при подобном строительстве экономия получается значительной.

Как можно своими руками изготовить монолитную плиту перекрытия

Огнестойкость сборно-монолитного перекрытия

По огнестойкости – вопрос серьезный. Наличие пенополистирола в контексте конструкции междуэтажного перекрытия говорит само за себя, но варианты с пенополистирольными вкладышами существуют до сих пор.

Производители зачастую приводят в своих технических характеристиках параметры такого типа – огнестойкость с 15-20 мм слоем штукатурки – до двух часов. Попросту говоря, в течение часа – двух перекрытие открытый огонь выдержит без потерь несущей способности и не загорится, если оно будет оштукатурено слоем потолще. Конечно, по огнестойкости с перекрытием из старых добрых пустоток не сравнить… но строительных материалов, имеющих единственно плюсы, пока не изобретено. Нижняя поверхность перекрытия достаточно ровная и не требует облицовки гипсокартоном или другого выравнивания, а штукатурный слой в 20 мм – вполне разумный вариант.

Устройства чернового пола не требуется, так как бетонная стяжка предусмотрена конструкцией, входит в «комплект». Если выполнить стяжку качественно, получится сразу ровный пол, годный для финишной отделки. Бетон требуется с заполнителем мелкой фракции, до 5 мм, как для стяжки, так и для монолитных заделок между блоками.

Раствор для укладки плит перекрытия

Нюансы монолитного строительства

Нагрузка на плиты перекрытия СНиП

Основные виды и особенности бетонных перекрытий

Итак, монолитные безбалочные железобетонные перекрытия по способу опирания мы разделим на несколько видов – с опорой на стены и на колонны.

Горизонтальные несущие конструкции, опирающиеся на колонны, называются кессонными. Они применяются в основном для перекрытия административных, коммерческих и общественных зданий каркасного типа. Широким спросом пользуются в европейских странах, но и в России используются нередко. В частном индивидуальном строительстве подобные системы не применяются.

Фото 1. Горизонтальная несущая конструкция кессонного типа

Железобетонные перекрытия с опиранием на стены можно условно разделить на такие типы:

Преимущества сборно-монолитных перекрытий

Правильный порядок работ

Вначале собирают нижнюю сетку. Для этого на рабочем поле выкладывают продольную и поперечную арматуру перпендикулярно друг к другу, соблюдая проектный шаг между элементами.После фиксации деталей в местах пересечения крепят вертикальные прутки. Затем монтируют верхний пояс армокаркаса.

По окончании сборки проверяют соответствие размеров проектным значениям.

Фиксация стержней может проводится двумя способами:

1. С помощью вязальной проволоки и специального крючка или реверсивного устройства.
2. Методом электросварки.

Последний вариант позволяет значительно сократить время работы, но остается риск перегрева металла, в результате чего снизится прочность всей силовой конструкции. Поэтому эксперты рекомендуют вязать арматуру ручным или полуавтоматическим способом.

Готовый каркас укладывают на рабочее поле на подпорки, соблюдая технологическое расстояние между дном конструкции и стенками опалубки.

4.5.2 Спецификация сборных железобетонных элементов покрытия

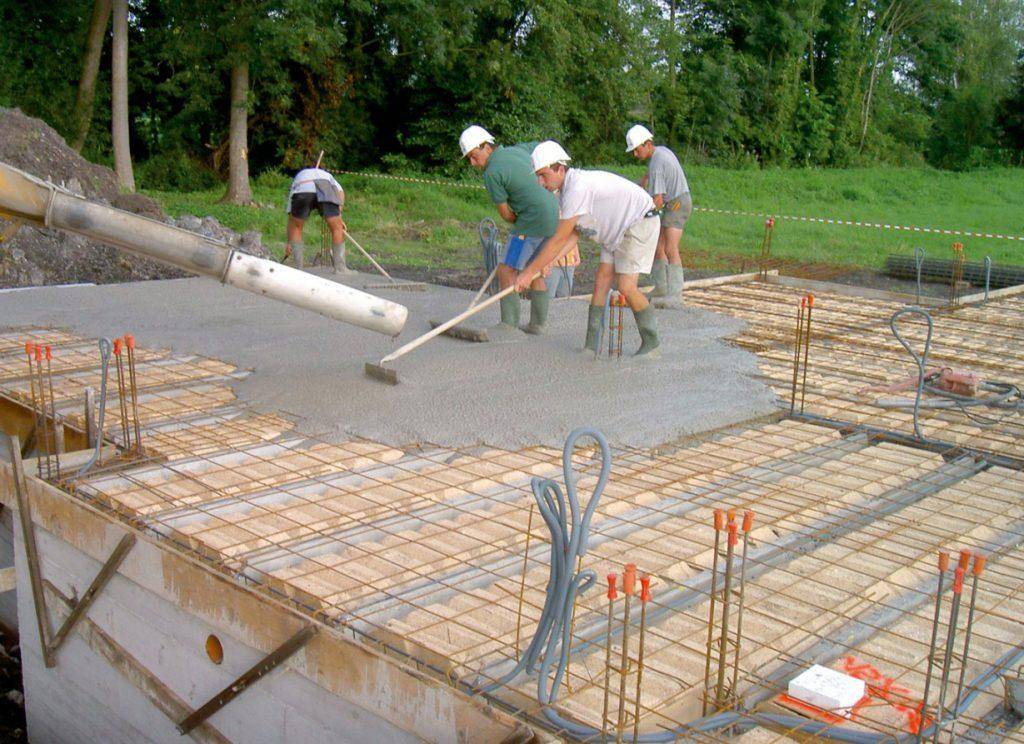

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

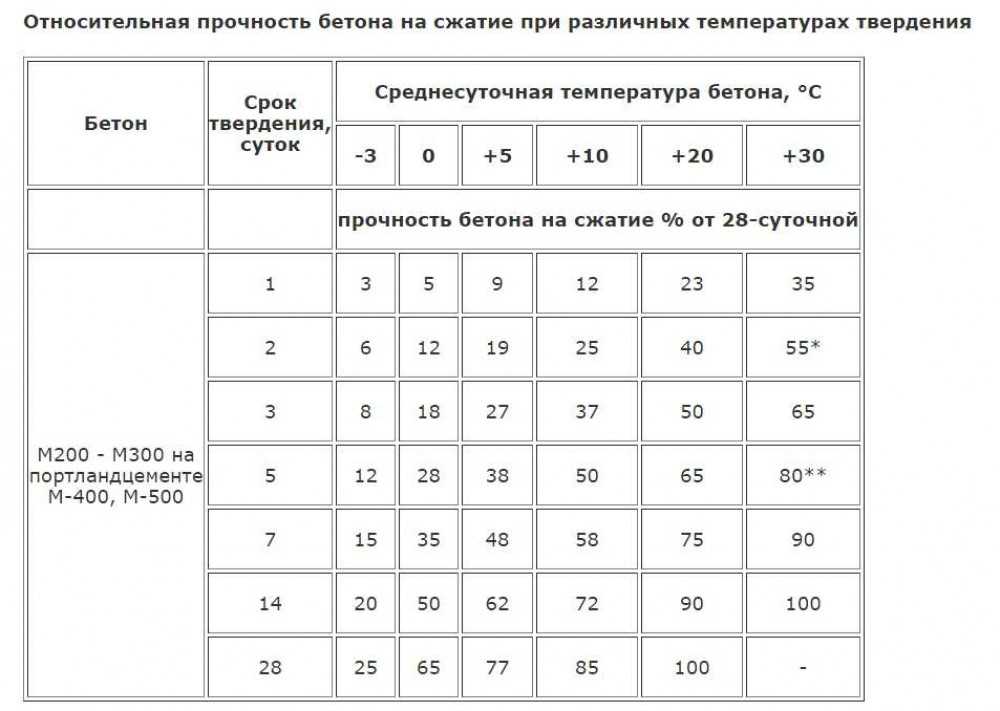

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Монолитное ребристое перекрытие своими руками

Подобное перекрытие относится к балочному типу. Несущей конструкцией выступает ж/б балка, заполнением – пустотелые ребристые блоки.

Последовательность производства работ:

• установка балок – их должны заходить в арматурный пояс (23.0-28.0 см), о котором говорилось выше, на глубину 8.0-12.0 см;
• максимальный шаг блоков перекрытия принимается, как 40.0-60.0 см, что зависит от габаритов самих изделий, которые заполняют пространство между опорами;
• высота пустотелых блоков принимается, как 16.0-27.0 см, что определяет высоту ребристого ж/б перекрытия;
• в местах, где будут находиться межкомнатные перегородки, должно быть предусмотрено усиление из двух балок, уложенных рядом друг с другом;
• если длина пролета превышает 4.0 м, монтажу подлежит дополнительный элемент жесткости – разделительное ребро, размещаемое поперек балок;
• реализуется бетонная заливка, которая заполняет пространство между блоками и превышает их высоту на 2-3 см.

Уход за бетоном подразумевает его смачивание, что предотвращает развитие глубоких трещин и увеличивает прочность плиты

Для наращивания несущей способности по пустотелым блокам может быть установлен арматурный каркас 20х20 см, однако, это ведет к увеличению массы конструкции.

Самостоятельный монтаж

Монолитные плиты перекрытия для гаража

Правила и технология монтажа плит перекрытия

Опалубка монолитного перекрытия

Для начала нужна опалубка для устройства монолитного перекрытия. Инвентарной опалубки для такого перекрытия нет, она собирается из ламинированной фанеры, досок и регулируемых стоек.

Если вы не собираетесь заниматься такими перекрытиями постоянно, покупать элементы опалубки нет никакого резона. Дешевле найти фирму и арендовать нужные элементы. Только учтите, что работа должна быть сделана быстро, иначе перекрытие выйдет золотым!

1. Фанера на перекрытие берется обычно ламинирванная 18-20 мм. Новый лист стоит в магазине около 2 тысяч рублей, а аренда будет стоить около 20-40 рублей в день.
2. Доски вам на стройке в любом случае нужны, так что после заливки перекрытия их можно пустить как на леса, так и на крышу. Нужна обычная доска 150 х 50 мм, желательно без сучков.
3. Регулируемые стойки с универсальными вилками и треногами. Их тоже можно взять в аренду (или купить б/у на Авито).

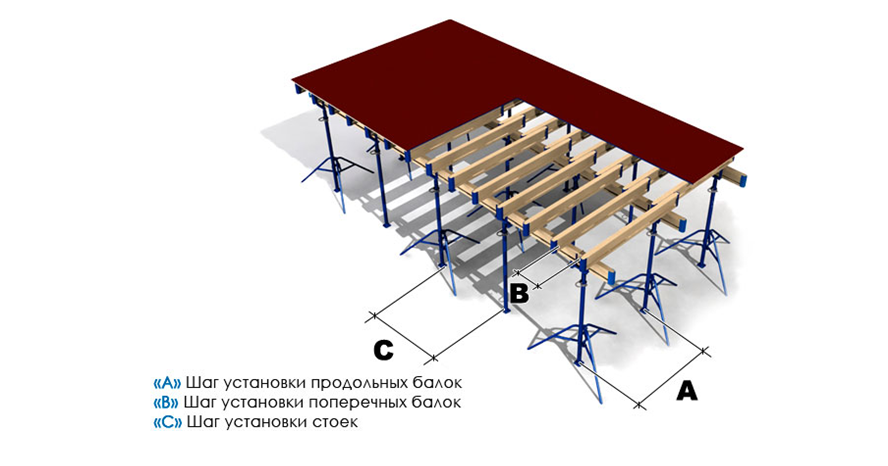

Вот схема установки опалубки перекрытия

Одна универсальная стойка выдерживает нагрузку в 2-3 тонны.  Такая опалубка применяется при высоте перекрытия до 4,6 м и толщиной перекрытия до 300 мм. Что вполне подходит для домашнего использования.

Чтобы низ перекрытия вышел ровным и его легко можно было оштукатурить, листы должны быть хорошего качества и без «разлохмачеными» углами.

Для устранения волн снизу бетона, шаг установки поперечных балок должен быть 40-50 см, класть их можно плашмя (широкой стороной), а расстояние между продольными балками должно быть не более 80-90 см.

Из расчета несущей способности подбирается шаг установки балок. Обычно его принимают 1,2-1,5 метра.

Лучше поставить больше стоек, чем перекрытие рухнет при бетонирование!

Для установки такой опалубки перекрытия вам нужны будут так же следующие инструменты: лестница, молоток, пила (желательно дисковая или цепная), гвоздодер.

Ну и для крепления досок между собой и крепления фанеры нужны гвозди размером 70  и 100(120) мм.  Примерный расход около по 60 г на 1 м2 перекрытия.

Технология установки опалубки перекрытия

Сначала разносятся стойки, треноги и унивилки на места, где они будут стоять.

Затем собирается стойка: в стойку вставляется унивилка, а стойку устанавливают вертикально и фиксируют треногой. Причем собирают таким образом конечные стойки, на которые будут опираться продольные доски. Затем стойки выставляются примерно на нужную высоту (отмеряется рулеткой от пола).

Затем в унивилки при помощи специальных вилок устанавливаются доски вертикально, они будут продольными балками.

Лучше ставить доски ПОСЛЕ подъема, это физически легче.

Далее доски подаются на балки и раскладываются с шагом 40-50 см поперек.  И из пробивают гвоздями 100 мм для крепления между собой.

Затем на доски укладывают листы фанеры и фиксируют в углах по одному гвоздю 70 мм. Это делается чтобы опалубка не сдвинулась.

После сборки стола перекрытия его устанавливают по нивелиру в проектное положение. Для этого устанавливают нивелир, чтобы он мог видеть как можно больше. От точки, которая будет репером рассчитывают высоту перекрытия и находят Горизонт Инструмента (ГИ). Тут математика уровня начальной школы, так что приводить их думаю не нужно.

Затем у стоек на фанеру устанавливается рейка и выставляют нужную отметку. В случае необходимости винтом регулируют высоту. И так у каждой стойки. При необходимости нивелир переносят.

Точность установки опалубки перекрытия должна быть примерно 5 мм. Вам придется еще раз проверить и подправить если нужно опалубку после вязки арматуры плиты перекрытия.

Типы

В зависимости от принципов устройства, перекрытие железобетонное бывает нескольких типов:

• ребристое;
• кессонное;
• безбалочное.

Заливка перекрытия монолитной железобетонной плитой ребристого типа поможет сократить количество использованного бетона, уменьшить давление на фундамент, стены. Используется обычно для обустройства промышленных зданий, когда надо залить большие пролеты.

Это монолитное перекрытие включает в себя плиту и идущие вдоль нее балки (могут идти в одном и двух направлениях). Балки есть главные, которые опираются на колоны, стены, и второстепенные, опирающиеся на главные. Плиты опираются на второстепенные балки. Ребрами плита ложится на стены либо колоны. Ширина плит от 1,8 до 2,8 м, это позволяет делать плиты минимальной толщины (5-8 см). Надо отметить, что установка опалубки для такой конструкции сложнее, чем при заливке плоских плит, а потолки получаются ребристые и требуют обшивки гипсокартонном. Толщина ребристого перекрытия меньше на 5-6 см от обычного. Устройство перекрытий ребристыми монолитными плитами в 2 раза выгоднее от обычного.

Схема кессонного перекрытия.

При заливке больших площадей пользуется популярностью и кессонное перекрытие. В таком перекрытии балки размещены в двух направлениях (перпендикулярно) с шагом до 1,5 м, сверху расположена монолитная бетонная плита. Балки должны иметь высоту не менее 1/20 пролета, толщина плиты от 4 см.

Легкость железобетонному перекрытию придают пустоты между ребрами, которые формируются при помощи пластиковых форм-пустотобразователей, исполняющих функцию съемной или несъемной опалубки. Устройство кессонного перекрытия позволяет сэкономить до 55% материала в сравнении с плоскими плитами. Кессонные еще называют частореберными, частобалочными, или вафельными монолитными перекрытиями.

Безбалочные перекрытия делают в помещениях с большими равномерными нагрузками и когда хотят получить гладкие потолки, удобные для монтирования подвесного транспорта, разводки коммуникаций. Это могут быть многоэтажные склады, холодильники, мясокомбинаты. Безбалочное перекрытие представляет собой плоскую железобетонную неразрезную панель. Опирается она на колоны или капители грибовидной формы. Особенность этой конструкции в том, что нагрузка через панель передается непосредственно на колоны. Сетка колон делается квадратной или прямоугольной формы с шагом 6 м. Вверху колоны расширяются, образуя капители. Безбалочная конструкция имеет ряд преимуществ: улучшаются санитарные показатели, облегчается вентиляция помещений, упрощается прокладка коммуникаций, уменьшается площадь, требующая дополнительной отделки (потолки получаются гладкими), высота потолка ниже, чем при использовании ребристых или кессонных конструкций, что позволяет экономить на обслуживании здания (отоплении, охлаждении).

Разновидности пустотных плит

Укладка перекрытий

Для проведения работ потребуется минимум три человека: один выполняет строповку, а двое устанавливают их в проектное положение. Если монтажники и крановщик не видят друг друга, при установке плиты понадобится еще один рабочий, который будет подавать команды крану.

Закрепление к крюку крана выполняется четырехветвевым стропом, ветви которого закрепляют по углам плиты. Два человека встают по обеим сторонам опирания и контролируют его ровность.

При монтаже ПК защемление в стену осуществляется жестким способом, то есть и сверху и снизу плиты укладывают кирпичи или блоки. При использовании перекрытий по серии ПБ рекомендуют выполнять шарнирное закрепление. Для этого сверху плиты не защемляют. Многие строители монтируют серию ПБ точно также как ПК и здания стоят, но рисковать не стоит, ведь от качества установки несущих конструкций зависит жизнь и здоровье человека.

Эти пробивки нужны для проведения труб отопления, водоснабжения и канализации. Опять же многие строители даже при возведении многоэтажных объектов пренебрегают этим. Сложность в том, что поведение данного вида перекрытий под нагрузкой с течением времени не изучено до конца, поскольку еще не существует объектов, построенных достаточно давно. Запрет на пробивку отверстий имеет основания, но он скорее профилактический.
