Схема разводки электропроводки дома и квартиры

Рекомендации по разводке электропроводки

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г

N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:

1. По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
3. Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

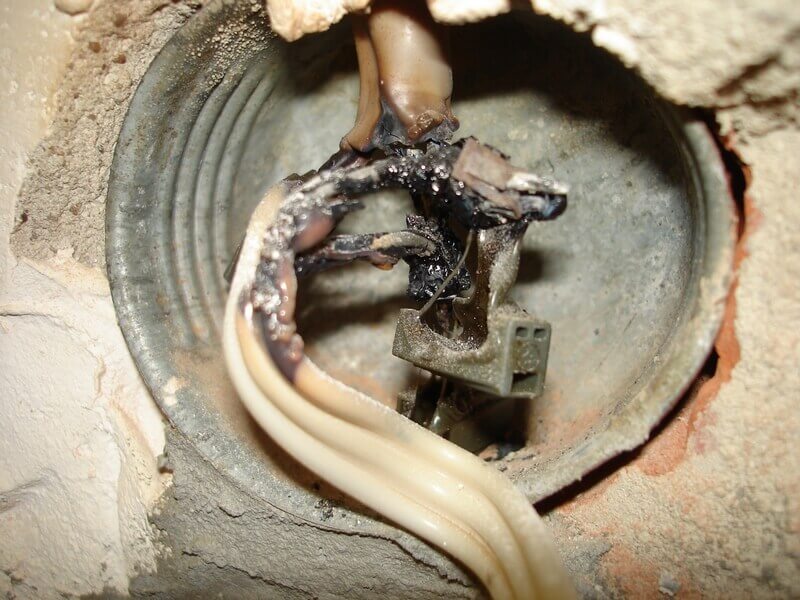

1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Розетки

Обычно на комнату устанавливают розетки по формуле 1 штука на 6 метров квадратных. Однако лучше ориентироваться на личные предпочтения пользователей и их нужды. При этом все точки монтажа можно объединить в одну систему, сводя к единому пакетнику.

На планах такие линии отмечаются красным цветом, указывая места установок. При этом некоторые проекты совмещают розетки даже через межкомнатную перегородку, как это часто предполагает схема разводки электропроводки в квартире «хрущевке». Фото подобного расположения делают именно в домах этого типа или при использовании стен из гипсокартона.

Создавая отдельную линию для розеток, можно сразу позаботиться о и заземлении. Однако нужно помнить, что оно должно соединяться с системой всего дома.

Для данных работ используют кабель с сечением 2,5 по меди. Этого вполне достаточно даже для кратковременного использования мощных электрических приборов в виде утюгов, кофеварок, инструмента или небольшого нагревателя воздуха.

В чем преимущества скрытой проводки

Для начала обратите внимание на следующее: скрытая проводка в каркасном доме или квартире подразумевает разрушение облицовки на стенах и потолке, может повредиться напольная поверхность, поэтому о необходимости ее монтажа или частичной замены следует задуматься каждый раз, когда выполняется капитальный ремонт помещения. Гораздо удобнее осуществлять процесс на новых объектах. Основные достоинства организации скрытой разводки кабеля:

Основные достоинства организации скрытой разводки кабеля:

1. Все части системы спрятаны под облицовочным слоем из штукатурки или гипсокартонных листов, благодаря чему не портится внешний вид помещений.
2. Высокий уровень пожарной безопасности при условии, что стены изготовлены из бетона или другого материала, не поддерживающего горение. Даже при воспламенении огонь не будет распространяться, поскольку в стенах не будет ни кислорода, ни легковоспламеняющейся среды.
3. Кабель, спрятанный данным способом, хорошо защищен от воздействия ультрафиолета и механических ударов, что повышает срок эксплуатации всей системы.

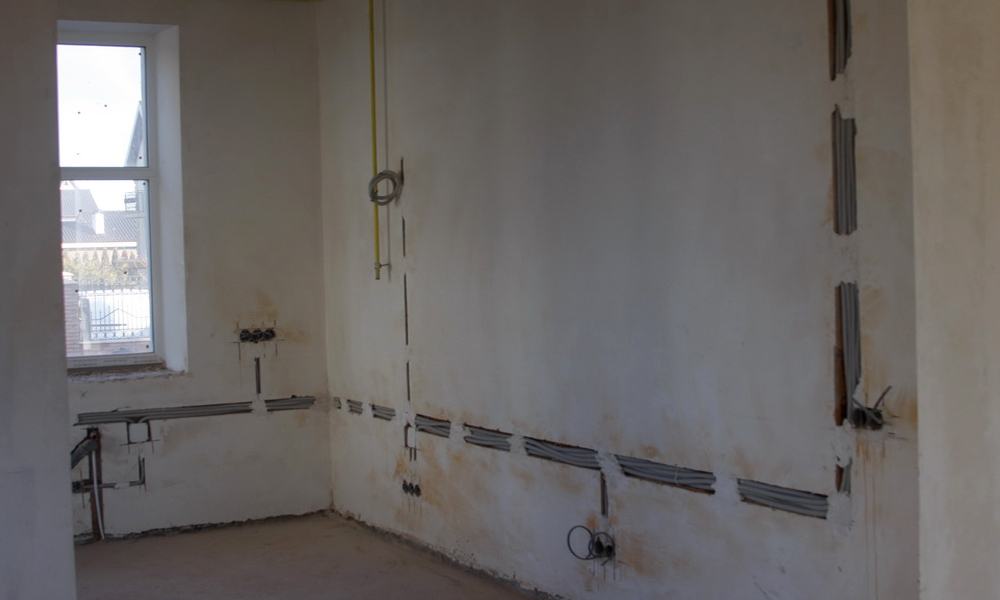

При скрытой проводке не портится внеший вид стен

Недостатки этого метода в первую очередь связаны со сложностью монтажа, необходимостью разрушать стены и трудностями, возникающими при ремонте и обслуживании проводки. Кабель и прочие элементы спрятаны под слоем штукатурки, поэтому при необходимости вам придется каждый раз его снимать. Всего этого нельзя сказать об электрических системах, обустроенных открытым способом.

Открытая ретро проводка в деревянном доме

Это интересно: Медная проводка в квартире — преимущества и правила монтажа

Составление схемы

Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена. Трубы и конструкции для подземной электропроводки Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене.

Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Последовательность плана выполнения монтажных работ Расчет потребляемой мощности Выбор сечения кабеля по длине и мощности Установка контура заземления Схема распределения проводки по группам Выбор кабеля для проводки в помещениях Последовательность плана выполнения монтажных работ Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4. При этом надо учесть, что В на трех фазах могут потребоваться в будущем.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.

В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов. В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Схема электропроводки в частном доме Схема проводки в частном доме состоит из следующих частей: электрический щиток. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры.

В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. ВДТ 10 мА с таким рабочим током сложно приобрести. Электропроводку в ней разделим на такие основные группы потребителей: — освещение прихожая, комнаты, кухня ;. Также читают:. УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

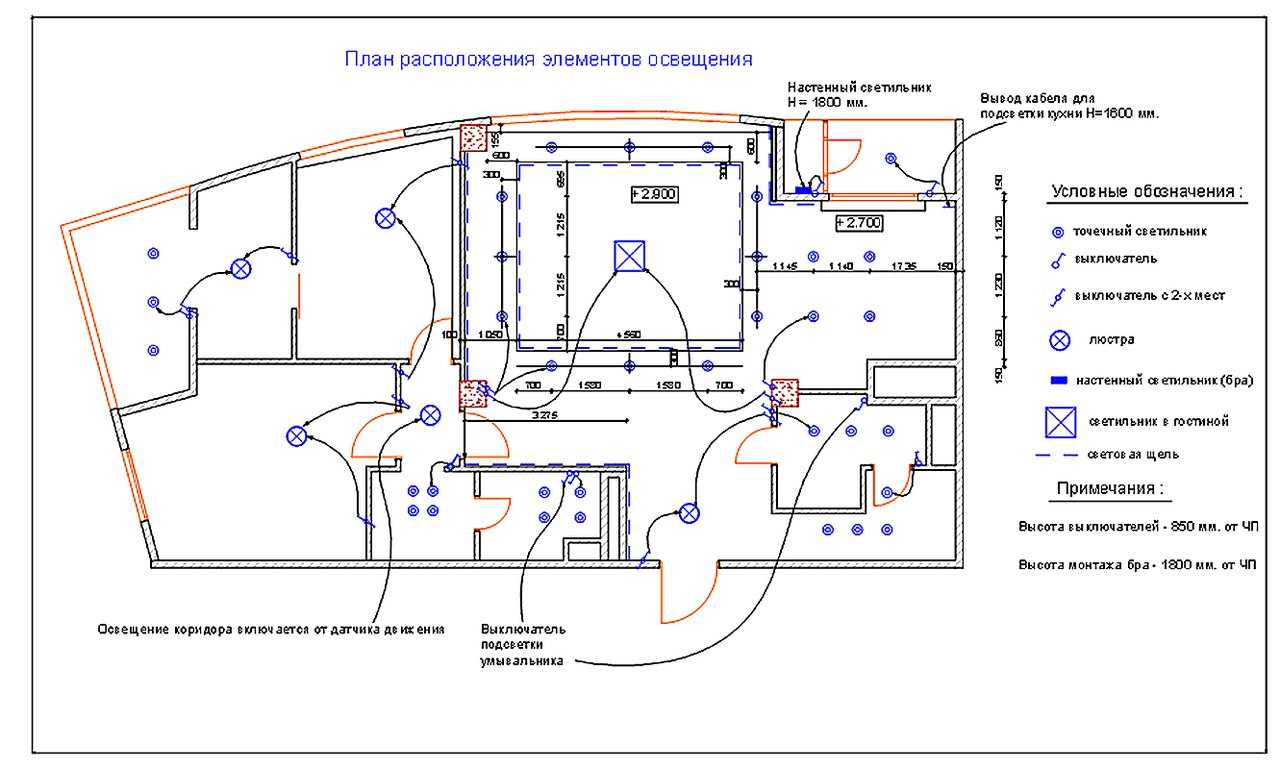

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

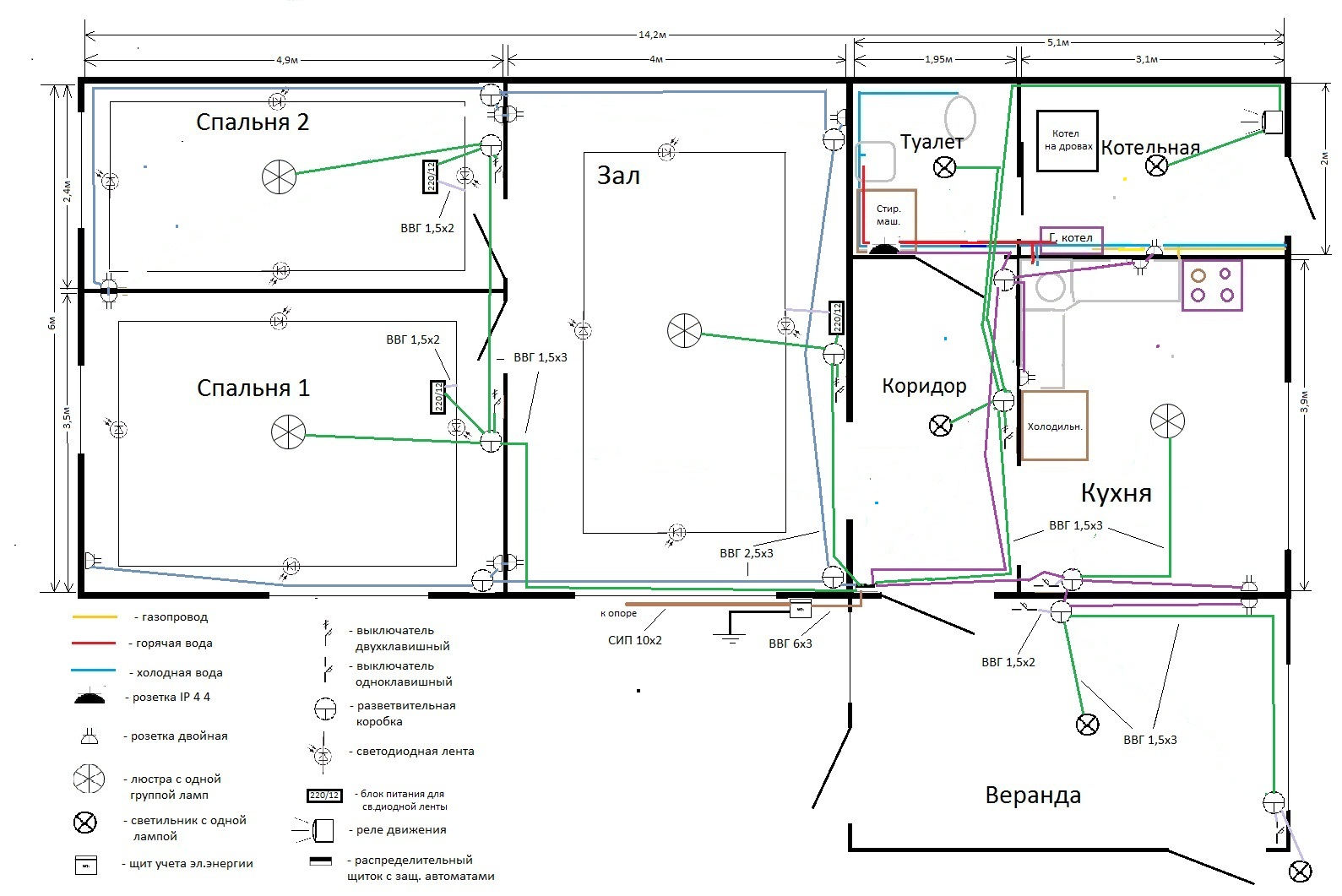

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

• Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
• Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
• Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

• Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
• В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
• Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
• Соединять между собой алюминиевый и медный провод запрещено.
• Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка

Существующая электрика в квартире

В домах старого жилого фонда применяется несколько способов электроснабжения  квартир.

Электрика для квартир с электроплитой : СХЕМА без защитного РЕ проводника  (линии заземления) для общих  электрогрупп  и отдельным проводом с  заземляющим проводом для электроплиты. Электропроводка осуществлялась  двух-жильным алюминевым проводом сечением  2,5 мм2 для общей линии электроразводки и трех-жильным электропроводом  сечением 4 мм отдельно для электроплиты.

Примечание: Я не оговорился ,именно осуществлялась  проводом , а не кабелем. Это плоский электропровод марки АППВ 3×2,5 или 2 — 3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), проложенных в защитном кембрике (в простонародье «хлорка»)

Электрика  квартир : с газовой плитой,защитным PE проводником и  без защитного РЕ проводника (линии заземления). Электропроводка осуществляется двух-жильным аллюминевым проводом сечением 2,5 мм 2, марки АПВ 2×2,5 мм и АПВ 3×2,5 мм2.

Смотрим:Схема электропитания стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения (решение для старого жилого фонда).

В квартирах  домов  более «молодой» постройки, согласно  ПУЭ изд.7 , электропроводка выполняется с  защитным РЕ проводником используемым во всей электросхеме квартиры.

Еще несколько слов о старой электропроводке

Ранее электропроводка выполнялась алюминиевыми проводами; Распаячные коробки для освещения находятся под потолком, прикрыты железной пластиной или замурованы. Находятся простукиванием-глухой звук; Электрика кухни, в панельных домах, запитывается проводом, проложенным поверх сантехнической кабины, там же и распайка

Это важно если делаете ремонт ванной  и сносите стены и потолок в ванной; Электропитание розеток проложена, либо в полу вашей квартиры, либо в квартире верхней квартиры, либо в кабель-каналах плит перекрытий; Электрический ввод  в квартиру ищите около входной двери. Для квартир с электрической разводкой в пластиковых коробах,  проложенных у пола, ввод в квартиру электропитания  осуществляется сверху-вниз

Обычно, в стене замурована железная труба для проводов  ввода

Это важно, если хотите устанавливать  встроенный электрощит  для квартиры. Обычно, в стене замурована железная труба для проводов  ввода

Обычно, в стене замурована железная труба для проводов  ввода

Это важно, если хотите устанавливать  встроенный электрощит  для квартиры

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

Согласно п.2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

ВЫБОР ПРОВОДА И КАБЕЛЯ ДЛЯ ПРОВОДКИ В ДОМЕ

К основным критериям, по которым осуществляется выбор проводов и кабелей для монтажа проводки, относятся:

• материал токопроводящих жил;
• сечение проводников;
• материал и конструкция изоляции.

В современных домах применяется, как правило, медный провод или кабель. Медь имеет неоспоримые преимущества перед алюминием, обладая более низким удельным электрическим сопротивлением, высокой механической прочностью и способностью лучше противостоять коррозии.

Экономить на проводниковых материалах при строительстве и ремонте дома не следует. Необходимо помнить, что ремонт или замена электропроводки всегда сопряжены с выполнением строительных работ, частичным разрушением интерьера, то есть, являются дорогими и трудоёмкими.

Поэтому особенно при монтаже скрытой проводки следует выбирать наилучший кабель или провод из доступных вариантов. Лучше остановить выбор на кабеле с негорючей изоляцией.

Важно обеспечить запас по сечению, это уменьшит нагрев проводников и увеличит срок их службы. 2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов

Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Схема разводки электропроводки квартиры

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

• Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
• Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Где искать проводку

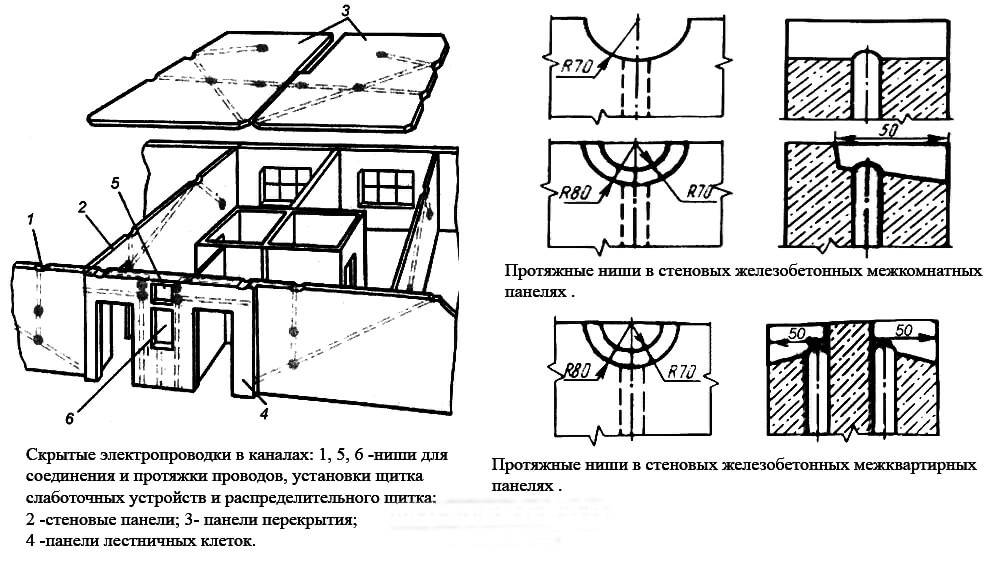

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

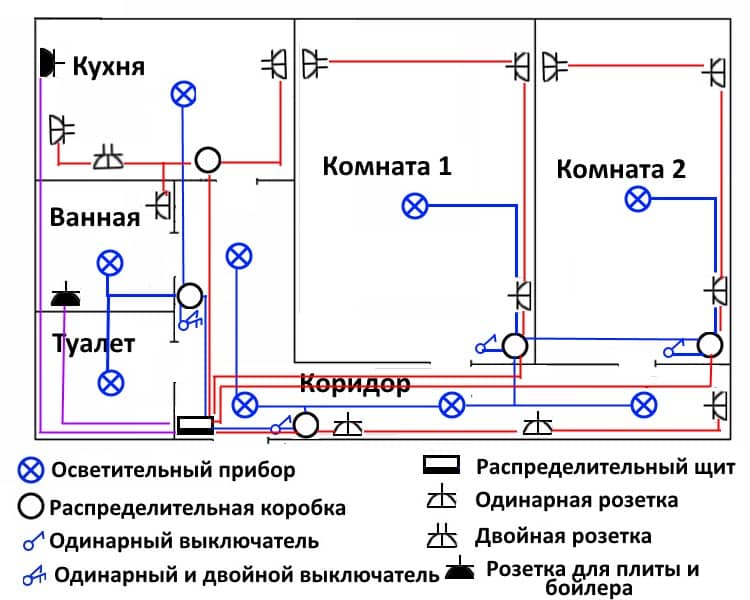

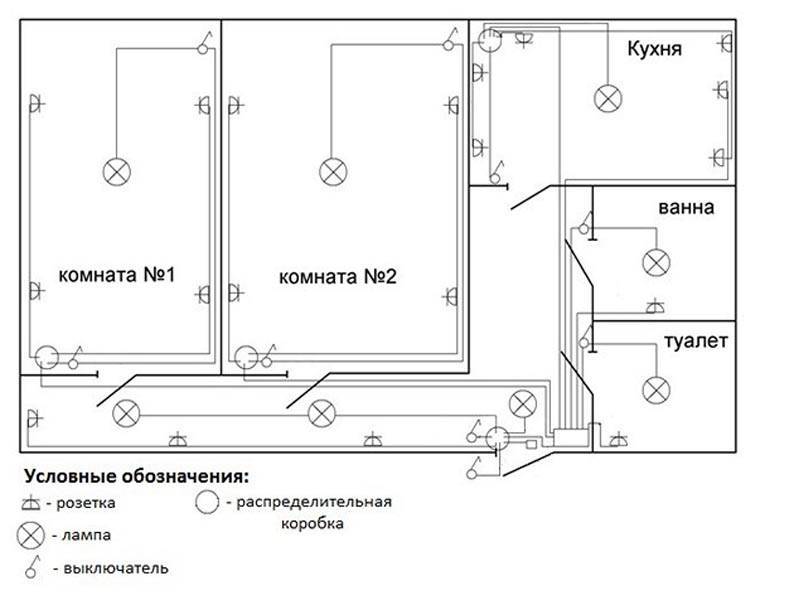

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

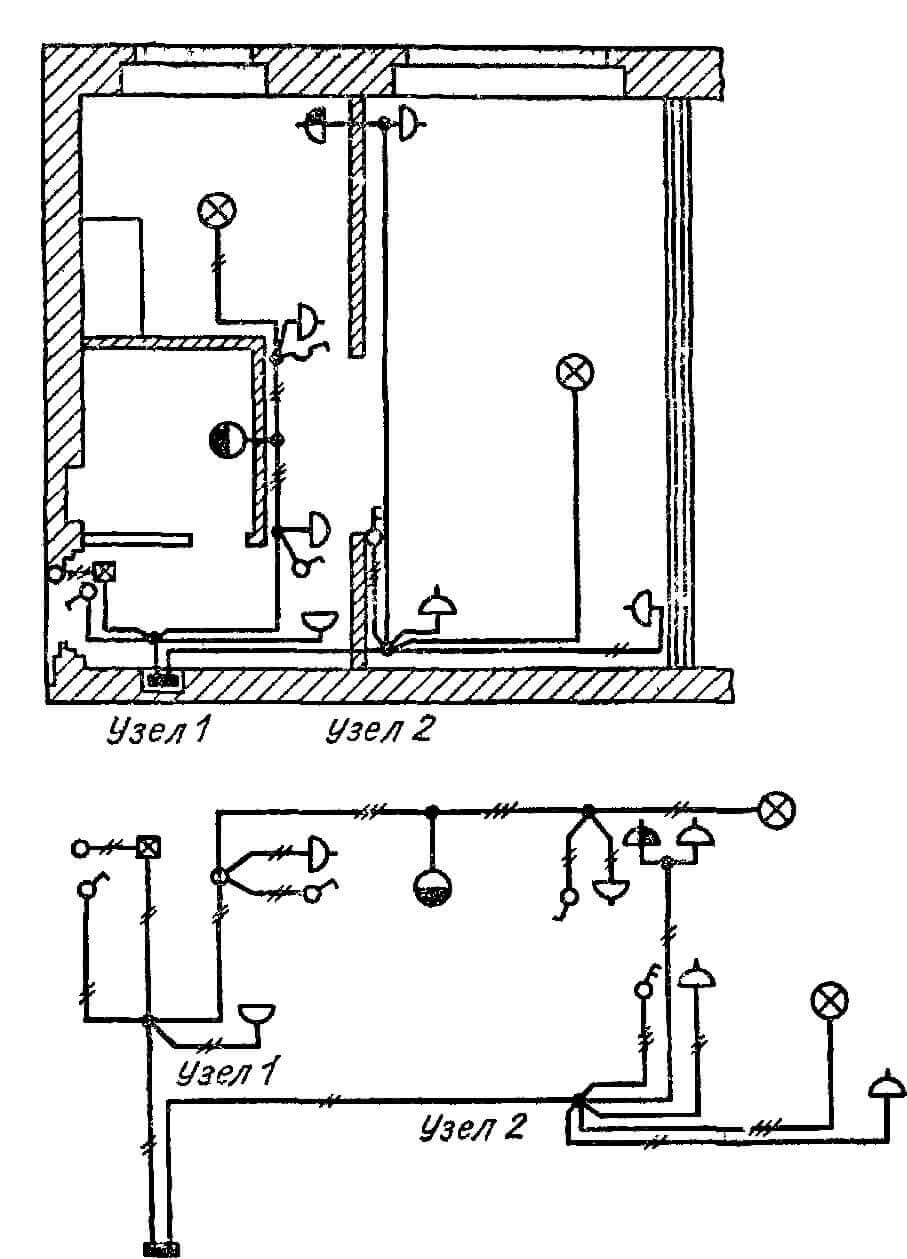

Для 1 комнатной квартиры:

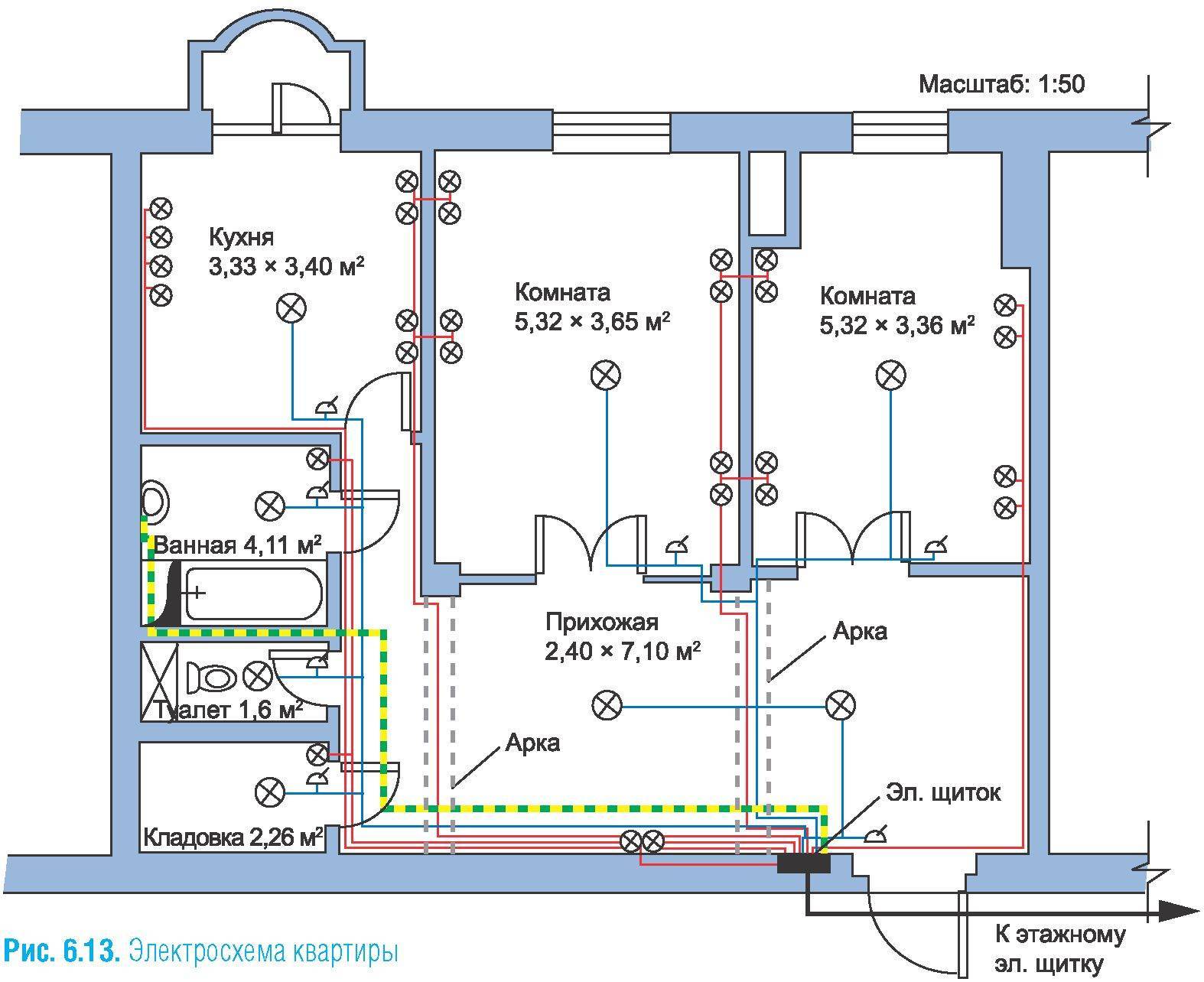

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Варианты прокладки электропроводки

Поскольку чаще всего встречается кирпичное строительство одноэтажных и многоэтажных домов, то есть смысл подробно рассмотреть как именно обустраивается электропроводка в кирпичном доме.

Большой разницы в том, будет ли выполняться монтаж электропроводки в частном доме или в квартире кирпичной многоэтажки нет, главное различие заключается в более сложной схеме, которую потребуется сооружать при электрификации частного дома: подачу электроэнергии потребуется обеспечить в большее количество комнат, а также на придомовую территорию. Внутренняя проводка в кирпичном доме доме может производиться двумя способами:

• открытым, предполагающим прокладку электрокабеля в специальных пластиковых коробах по поверхности стен,
• закрытым, выполняющимся под штукатурку.

Естественно, первый способ применяется редко, разве что в подсобных помещениях — он негативно сказывается на эстетичности интерьера. Монтаж закрытой электропроводки может иметь особенности, зависящие от того, каким образом и из каких материалов выполняется внутренняя отделка помещения.
