Какой должна быть ширина ленточного фундамента, от чего она зависит?

Ширина фундамента для дома из газобетона

Подушка из щебня

Проект строительства в обязательном порядке должен содержать данные о способе бетонной подготовки, применяемых для этого материалах и толщине слоев. На устойчивых вида грунтов и грунтовых водах ниже точки промерзания толщина щебеночного слоя обычно составляет 200 мм. При этом щебень засыпается на дно траншеи при устройстве ленточного фундамента или по всей площади застройки при монтаже плитных конструкций и хорошо утрамбовывается. Качество уплотнения слоя обеспечивает устойчивость фундаментной конструкции и отсутствие просадки в будущем.

После выемки грунта на необходимую глубину дно траншеи или котлована утрамбовывается и покрывается мембранным полотном типа геотекстиля. Это предотвращает прорастание сорных растений и уменьшает вероятность проникновения влаги к строительным конструкциям. При устройстве фундаментов плитного типа слой щебня покрывается рулонной гидроизоляцией, поверх которой укладываются теплоизоляционные плиты.

Уплотнение гравия вибромашиной

Щебеночная подготовка под фундамент это не только хорошая опорная подушка, но и эффективный дренажный слой, отводящий поступающую с поверхности воду в грунт. Наличие профильной мембраны из геотекстиля позволяет движение влаги только в одном направлении.

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Подготовка

С уточнением размеров подбор подошвы фундамента закончен. Можно приступать к практическим этапам и непосредственно заняться устройством ленточного фундамента с подошвой. Для этого роется котлован, на дне которого выполняется разметка, максимально четко обозначающая, расположение железобетонной конструкции.

Для удобства ориентирования рекомендуется задействовать вешки, выставленные геодезистами в момент «разбивки» строительной площадки, выполняемой перед началом земляных работ.

Угловые точки внизу находятся с помощью разметочного шнура, натянутого по вешкам и отвесу.

На дне ямы, по ее отвесной стене, забивается пара вешек, изготовленных из отходов арматуры, так как при бетонировании фундамента вынимать их не следует. Промежуток между такими вешками должен быть равен длине стены, определенной архитектурным проектом.

Чтобы было легче разметить оставшиеся угловые участки, рекомендуется определить значение их диагонали. Такие вычисления не вызывают сложностей, но, если нет лишнего времени для математических вычислений, следует воспользоваться услугами специалистов.

Для удобства выполнения расчетов необходима бригада из трех человек. Вся процедура заключается в следующих действиях: в точках, обозначенных вешками, два рабочих удерживают по ленте от рулеток, а третий их растягивает с таким расчетом, чтобы добиться их пересечения в точке обозначения длин диагонали и стены. В месте, где ленты пересекаются, устанавливается очередная вешка.

Чтобы проверить правильность выполненной разметки, несколько раз уточняются расстояния между вешками. После этого натягивается шнур, обозначающий контур будущей железобетонной конструкции.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

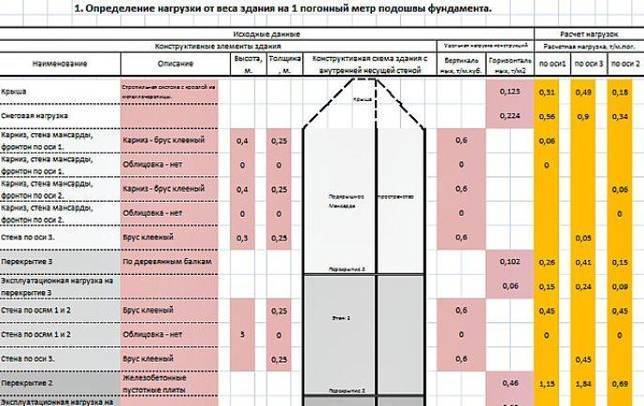

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Как снизить расходы за счет уменьшения глубины стройки?

После проведения геологического изыскания и всех расчетов может оказаться, что фундамент нужно закладывать очень глубоко. Существуют проверенные методики, которые помогают застройщику сократить расходы на стройматериале. Все методы основаны на уменьшении разрушающего влияния природных факторов на участке.

Утепление подошвы

Когда линия промерзания почвы находится неглубоко под поверхностью земли, строитель, конечно же, не может изменить климатические условия в регионе. Остается снизить значимость этого фактора за счет утепления фундамента и самой почвы, примыкающей к нему. Затраты на утепление окупятся за счет экономии строительных материалов.

Глубинный дренаж

Иногда устраивают дренажные канавки, заполненные крупнозернистыми породами, и оформляют их в виде дорожек. Таким образом, вода будет беспрепятственно омывать монолитное основание, не разрушая его при любой температуре окружающей среды.

В местах с высоким уровнем снежного покрова и обильными осадками в течение года избыточную воду отводят от основания с помощью системы глубинного дренажа. Этот метод предполагает закладывание в землю труб с перфорацией, засыпанных мелкообломочными породами.

Вода посредством труб отводится по уклону рельефа, а грунт не перенасыщается водой и не пучится при отрицательной температуре.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
2. Дом строится недалеко от откоса или на откосе.
3. На участке скальный или пучинистый грунт.

Учитываются такие деформации:

• просадки;
• оседания;
• осадки;
• сочетание подъема и осадки;
• провалы;
• горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Подушка под фундамент

Песчано-гравийная подготовка выполняет дренажные и выравнивающие функции. Дно траншеи не имеет идеальной поверхности, поэтому слой засыпки позволяет получить горизонтальную и ровную опорную площадку для заливки ленты.

Вода, попадающая в слой, проходит в нижние слои и либо впитывается в грунт, либо выводится по дренажной системе за пределы траншеи.

Стандартный вариант засыпки — песчаная подготовка толщиной 10-15 см, слой мелкого щебня 10-15 см и поверхностный выравнивающий слой песка. Используется чистый речной песок, не содержащий органических включений.

Каждый слой тщательно трамбуется до степени максимальной плотности. Критерием определения качества трамбовки является отсутствие следов обуви при ходьбе по засыпке.

Пример самостоятельного расчёта ширины ленточного фундамента

Расчет глубины и ширины ленточного фундамента

Определение глубины заложения фундамента

Расчет

При составлении проекта дома, расчет подошвы первостепенен. Необходимо точно определить ширину, площадь основания, точную сопротивляемость подошвы. Так как именно подошва способна уравновесить удельное давление, оказываемое зданием и сопротивление грунта под основанием.

В расчетах это выражается в формуле: PII ≤ R (РII – давление под подошвой ленточного фундамента; R – показатель сопротивления грунта соответствующий СНиП). Перед выполнением расчетов нужно также определиться с размерами: глубина заложения фундамента, вес всей конструкции здания.

1. В первую очередь для определения габаритов подошвы нужно точно знать характеристики грунта, которые зависят от типа почвенного слоя. Для дальнейших расчетов нужно воспользоваться нормативными таблицами, где указана максимальное сопротивление для грунта (Pr).
2. Далее нужно вычислить вес здания (Мд). Для этого определяют основной строительный материал и вариант облицовки. На основании этих данных в нормативной таблице находят средний коэффициент нагрузки (Pср), показывающий сколько тонн в 1м2 такого строения.
3. Теперь вычисляем: Мд= Pсрх Sд, где Sд – площадь всего строения.
4. Затем переходят к определению площади подошвы. Для этого применима формула: Sф =1,2 х (Мд : Рг), где Sф – площадь подошвы, Мд- масса постройки, Pr – сопротивление почвы по СНиП, 1,2 – коэффициент степени надежности.
5. Как рассчитать ширину? На основании данных площади делаем расчет ширины подошвы. Как известно из школьного курса геометрии: S=а*b, то есть длина на ширину. Отсюда: b=S:a.
6. Определение длины фундамента (а). Она вычисляется на основании суммирования всех периметров ленты, включая простенки. Подставив данные в формулу, у нас получится минимальная ширина подошвы (b).
7. После того, как получили ширину подошвы ленточного фундамента, можно узнать точную сопротивляемость. Как рассчитать ее?

Для вычислений параметров ленточного фундамента онлайн калькулятор применяется чаще всего. В соответствующих графах указываются размеры: ширина, высота подошвы и глубина заложения.

На основании данных будет выведен показатель РII (т.е. давление под подошвой). Как мы уже знаем его нужно сравнить с нормативными данными R. Если пропорция покажет, что РII> R, то минимальная ширина увеличивается методом последовательного приближения до достижения соответствия требованиям СНиП.

Особенности конструкции

Что нужно учесть при расчете фундамента

Особенности грунта и какого типа делать фундамент

Фундамент бывает нескольких типов: плитный, ленточный, свайный, на столбах. Иногда применяются и несколько измененные конструкции, являющиеся «модификациями» основных типов. Однако зачастую принимаются меры для изменения грунта. Например, если местность болотистая, то делается частичная выемка грунта и засыпается более прочный материал. Часто используется граншлак, который постепенно превращается в бетон;

Глубина закладки фундамента

Этот параметр зависит от двух факторов. Нужно определить, насколько глубоко залегают в этом месте грунтовые (подземные) воды. Также учитывается и то, на какую глубину промерзает почва в зимний период;

Какую нагрузку должен выдерживать фундамент

Нужно понимать, что на фундаменте (основании) держится все сооружение, которое имеет определенный вес. Вес имеют стены, крыша, потолок, пол. Плюс к этому вес имеют и двери, оконные рамы и т. п. Как этот вес посчитать? Известен материал, известны площади, известен удельный вес каждого вида материала (в интернете много справочных таблиц на эту тему). Поэтому общий вес всего сооружения можно высчитать. Не нужно забывать, что в здании что-то будет: мебель, бытовые приборы и т.д. Все это также будет добавляться к общему весу, даже включая людей, находящихся в помещениях дома.

Траншея под фундамент

Естественно, что перед тем, как делать фундамент, следует подготовить траншею. Ориентировочно можно указать ее максимальную глубину для некоторых грунтов:

• песчаный или гравелистый 1 м
• супесь 1,25 м
• глина, суглинок 1,5 м

Но имеется и определенный минимум закладки:

• сухой грунт 0,7 м
• влажный грунт 1,2 м

Если в здании предусмотрен подвал, то минимальная глубина – 0,4 м (от уровня пола подвала) В индивидуальном строительстве чаще всего применяется фундамент ленточного типа. Он имеет такое преимущество, как жесткая связка всех элементов в любом направлении (продольном, поперечном).

кликните для увеличения

Предельные нагрузки

Понятно, что «общий» вес сооружения не должен превышать той нагрузки, которую может выдержать грунт. Приведем некоторые данные максимальной нагрузки в зависимости от вида грунта (в кг/см²).

• крупный песок, гравелистый 3,5 – 4,5
• мелкий влажный песок 2 — 3
• твердая глина 3 — 6
• гравий, щебень 5 — 6

При этом следует учитывать и вес самого фундамента. В любом случае нужно понимать, что такие расчеты делаются индивидуально для каждого строения.

https://youtube.com/watch?v=S33UTty4_Z0

Фундамент на винтовых сваях и его высота

Схема заложения винтовой сваи.

Винтовые сваи тоже достаточно часто используются при строительстве. Все благодаря тому, что такой фундамент для дома можно устанавливать в любое время года, несмотря на погодные условия и промерзания. Подобная конструкция крепкая, выдерживает достаточно сильные нагрузки, не реагирует на качество и свойства грунта и наличие подземных вод. Установка свай занимает мало сил и времени. Строительство такого фундамента невозможно только на каменистых и скальных породах.

Так, для деревянного дома следует использовать сваи высотой в 2,5 м с внешним диаметром в 108 мм и толщиной стали в 4 мм. При строительстве на сваях необходимо учитывать множество важных факторов, от которых зависит конечная стоимость производства и установки. Поэтому выполнять расчет самостоятельно без соответствующих навыков не рекомендуется. Тем более лучше не пытаться произвести монтаж фундамента на винтовых сваях, если вы не знаете, как это правильно сделать. Любая неточность неблагоприятно отразится на долговечности и надежности деревянного дома, подвергнет риску здоровье и жизнь жильцов.

Схема монтажа свайного фундамента.

Одна из наиболее распространенных грубых ошибок – это вывинчивание сваи для регулировки высоты. Все дело в том, что высокая способность сваи обеспечивается посредством завинчивания, при котором межвитковые промежутки грунта не разрыхляются, а скорее уплотняются под воздействием лопасти сваи. Поэтому при ввинчивании и обратном вывинчивании сваи под ней образуется слой рыхлой земли, в результате она может просесть на высоту вывинчивания под воздействием нагрузки.

Еще одна грубая ошибка – ввинчивание сваи в заранее выкопанную для каких-либо целей яму. Для обеспечения достаточной несущей способности глубина установки сваи в коренной (основной) грунт должна быть не меньше 60-80 см. Это условное значение, которое может изменяться в большую сторону и зависит от конкретных условий. К примеру, винтовую сваю длиной 250 см для изготовления фундамента необходимо завинчивать в грунт на глубину не меньше 150 см. Если верхний слой почвы является нестабильным (торф), то винтовую сваю наращивают на требуемую длину и затем завинчивают до тех пор, пока этот нестабильный грунт не будет пройден. То есть свая должна иметь горизонтальную стабильность.

Виды фундаментных оснований

Ленточный фундамент подходит для строительства частного дома

В качестве основы для здания используются четыре основных типа фундаментных конструкций:

1. Ленточный фундамент. Самый распространенный тип оснований, при котором заливка происходит в виде непрерывной железобетонной ленты.
2. Столбчатый. Конструктивно представляет собой ряд бетонных или кирпичных опор в виде столбиков, расположенных по периметру здания на определённом расстоянии друг от друга.
3. Свайные. Напоминают столбчатые основания, но в качестве опор для строящегося дома применяются заглубляемые в землю сваи.
4. Плиточные. Имеют вид монолитной железобетонной плиты, на которую равномерно распределяется вес возводимого здания.

Используются данные фундаменты для домов различной этажности и возводимых на различных типах оснований. Рассмотрим в нашей статье каждую из перечисленных конструкций более подробно.

Ленточные основания

Использоваться ленточное основание может как для небольшого, так и многоэтажного строительства. Внешне такое основание выглядит, как единая бетонная лента, идущая под стенами дома по всему периметру.

Конструкция ленточного фундамента дома может быть заглублена на различную глубину относительно поверхности грунта. Как правило, на всём своём протяжении железобетонная лента имеет одинаковую толщину и форму сечения. Ленточный фундамент для дома может заливаться непосредственно по месту строительства в опалубку, либо собираться из готовых бетонных элементов – фундаментных блоков.

Технология заливки фундамента для дома в первом случае выглядит следующим образом:

1. По периметру строящегося дома выкапывается траншея нужной глубины.
2. Вдоль траншеи устанавливается опалубка.
3. В опалубке монтируется армирующий каркас.
4. Готовый бетонный раствор заливается в опалубку.

При строительстве ленточного фундамента для домов из готовых бетонных блоков на дно траншеи насыпается подушка из крупного песка или гравия. А уже на неё устанавливаются бетонные блоки в один или несколько рядов. Между собой они скрепляются при помощи цементного раствора.

Столбчатый и свайный фундамент

Для частных малоэтажных домов свайный фундамент хорошо подходит

Используются подобные конструкции, как правило, при малоэтажном строительстве на слабых и пучинистых грунтах. Главными плюсами столбчатых и свайных фундаментов для домов являются:

• низкая себестоимость благодаря меньшему объёму используемых строительных материалов;
• высокая скорость строительства;
• возможность получения прочного основания на слабых грунтах.

Технология строительства столбчатого фундамента достаточно проста: по периметру будущих стен постройки через определённые промежутки возводятся столбики из кирпича, шлакоблоков или бетона. Расстояние между ними зависит от прочности грунта и от массы здания.

Если для лёгкой постройки (сарай, бытовка, дощатый дачный домик) будет вполне достаточно нескольких столбов по углам, то для более массивного здания расстояние между опорами не должно превышать 1 – 1,5 м. Между собой отдельные столбики могут соединяться обвязкой – несущими элементами стены либо бетонным ростверком.

Точно такое же назначение имеют и сваи, выполняющие роль точечных опор. Разница между столбчатым и свайным фундаментом для домов заключается в заглублении в грунт. Столбчатые опоры, как правило, являются мелкозаглублёнными, тогда как сваи предназначены для заглубления ниже уровня промерзания почвы. Поэтому свайные основания являются отличным вариантом при строительстве домов на пучинистых и болотистых грунтах.

Изготовляться сваи могут из самых различных материалов – бетона, металла и даже из плотных пород дерева (лиственница, дуб). В почву сваи либо закручиваются, либо забиваются при помощи специальных приспособлений – сваекрутов и молотов-копров.

Фундаментная плита

Плита используется там, где бетонное основание нужно совместить с бетонным полом

Это менее распространённый тип фундаментов для домов. Чаще всего он используется там, где требуется конструктивно совместить бетонное основание строящегося здания с бетонным полом.

Фундаментная плита может удачно применяться при возведении некоторых технических конструкций – ангаров, боксов, складов. При этом их лёгкий каркас опирается на монолитную железобетонную плиту, выполняющую одновременно функцию пола помещения.

Такое основание используется и при строительстве бань, где она также играет роль несущего основания и чернового пола. В этом случае в плите делается сточное отверстие либо яма-накопитель для воды.

Вычисление размеров подошвы

В обязательном порядке следует учесть давление на опору, так чтобы расчетное значении оказалось больше среднего. Во время вычислений не стоит забывать и о характеристиках разных типов почвы, и о конструкциях строения, и о глубине закладки основания. Еще учитывается предельная норма осадков и подъемов самого грунта. Конструкции дополнительно укрепляются, чтобы не подвергнуть вертикальной деформации фундамент, при этом соблюдая все требования к технологии и архитектуре. Если на месте стройки почва глинистая, возможно с повышенным содержанием торфа или подвержена сейсмическим нагрузкам, то следует обеспечить платформу хорошей прочностью и основательностью.

Многие опытные строители советуют закладывать фундамент прерывистым. Таким образом, его осадка в разы меньше, чем у ленточного, а это соответственно увеличивает на 20-30 % давление под подошвой.

Порядок вычисления характеристик ленты

Виды цоколей

Для выполнения возложенных функций фасадная часть строения должна иметь определенную высоту. Внешней стене необходимо возвышаться над уровнем почвы, быть прочной, иметь высокие эксплуатационные данные. Высота зависит от грунта, фундамента цоколя и четко спроектированного типа фасада. Цоколи бывают нескольких видов:

1. Западающий. Используется для построек с широкими стенами. Внутри фасадной части расположена внешняя стена.
2. Выступающий. Цоколь, выполненный в определенной плоскости, выдвинут вперед. Такое решение идеально подходит для строений с имеющимся нулевым этажом и не слишком широкими стенами.
3. Равномерный. Такая часть здания ровно переходит в фасад. То есть как нижняя, так и верхняя части располагаются в одной плоскости.

Каждый вид имеет свойственные только ему особенности, определяющие высоту, внешние и качественные данные цокольного этажа.

В данном видео рассмотрим отличие высокого и низкого цоколя:

Монтаж ленточного основания

Всю технологию монтажа ленточного фундамента можно подразделить на этапы:

1. Подготовка к работам.
2. Монтаж траншейной системы и опалубки с распорками.
3. Установление и обвязка арматуры.
4. Заливка бетонного раствора.
5. Гидроизоляция фундамента.
6. Засыпка грунта.

Подготовительные работы

На этом этапе производят все расчеты, и досчитывают стоимость фундамента. Затем делается разметка на участке

При помощи колышков и шнура нужно произвести разметку будущего фундамента Рассчитать стоимость фундамента важно, так как без точных результатов можно получить излишние расходы

Нужно воспользоваться специальным калькулятором, каких множество в интернете, или вооружиться обычным. Считать кубатуру ленточного основания нужно по формуле: ДхШхВ, где д-длина, Ш-ширина, В-высота

При этом важно, что фундамент не имеет форму трапеции, а параллелограмма. Так для заливки платформы длиной 240, шириной 40 и высотой 60 (240х40х60), нужно примерно 6 кубов бетона

Но по личному опыту скажу, что к этой цифре лучше прибавить 10%, так как выполнить абсолютно ровный фундамент своими руками сложно

Но по личному опыту скажу, что к этой цифре лучше прибавить 10%, так как выполнить абсолютно ровный фундамент своими руками сложно.

Проще говоря кубатура высчитывается, проецируя форму фундамента на подходящую ему геометрическую фигуру. Если конструкция сложная, то ее разделяют схематично на более простые, и высчитывается их кубатура. Эти цифры в конце суммируются.

Основные работы

Монтаж всегда начинают от нулевого цикла. Если говорить о мелко заглубленном основании, то сначала роется траншея по разметке глубиной от 60 см. Затем укладывается подушка из гравия и песка в 25 -30 см. Размер подушки зависит от будущей высоты фундамента и геодезии. Связывается система из арматуры с диаметром 10-16 мм.

Связка должна быть замкнутой системой без разрывов с шагом крепления 10-20 см. После этого из обрезных досок 40х150-200 делается опалубка с распорками. После этого при помощи труб монтируют будущие отдушины. Затем в эту конструкцию заливают бетон. Причем высота опалубки должна быть не менее 30 см. Эта высота в дальнейшем будет высотой цоколя дома.

Для изготовления бетона используется песок, щебень и цемент М 250 или 400. Это можно сделать самостоятельно, или при помощи специальной машины, которой нужен подъезд. Если его нет, то придется дополнительно заказывать бетононасос. А это лишние расходы. Каждый слой бетона заливается отдельно и трамбуется до полного расхода запланированного объема. После полного просыхания конструкции опалубка снимают.

Формула для расчета площади фундамента

Какой фундамент лучше возвести для газобетонного дома

Подушка под фундамент

Песчано-гравийная подготовка выполняет дренажные и выравнивающие функции. Дно траншеи не имеет идеальной поверхности, поэтому слой засыпки позволяет получить горизонтальную и ровную опорную площадку для заливки ленты.

Вода, попадающая в слой, проходит в нижние слои и либо впитывается в грунт, либо выводится по дренажной системе за пределы траншеи.

Стандартный вариант засыпки — песчаная подготовка толщиной 10-15 см, слой мелкого щебня 10-15 см и поверхностный выравнивающий слой песка. Используется чистый речной песок, не содержащий органических включений.

Каждый слой тщательно трамбуется до степени максимальной плотности. Критерием определения качества трамбовки является отсутствие следов обуви при ходьбе по засыпке.

Устройство мелко заглубленного ленточного фундамента для дома без подвала

Расчёт ширины подошвы

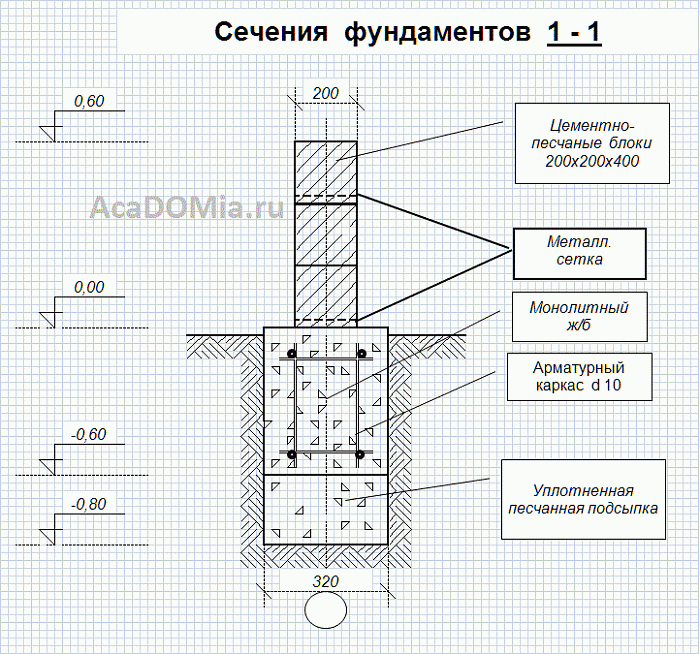

Каждый фундамент имеет две горизонтальные плоскости. Верхняя, соприкасающаяся со стенами, называется обрезом, а нижняя, контактирующая с почвой – подошвой. Определение размеров подошвы – главное в его расчёте. На видео Вы сможете увидеть процесс заложения нижней части фундамента.

Для безошибочного расчёта ширины подошвы, кроме веса строения, также надо знать вид грунта, на котором производится строительство. Несущая способность у каждого вида грунта своя. Её определают по таблице:

Мы узнали массу/вес постройки. Теперь, зная вид почвы, можно определить ширину основания монолита.

Общую массу строения увеличим на вес находящейся в нём мебели и несущей платформы, которая также будет оказывать давление на почву, возможный вес атмосферных осадков – снега.

Общая масса дома, учитывая дополнительные нагрузки, составила 200 т. Выбираем ширину подошвы равную ширине блочного материала – 50 см. Длина дома – 3000 см. 3000 умножаем на 50, итог 150000 кв.см. – площадь дома, которая будет оказывать давление на землю.

Наш дом построен на влажной глине. В среднем она воспринимает вес 2 кг/см2.

150000 умножаем на 2, получаем 300000 кг/см2 – максимальный вес, который выдержит данная почва. Наш дом весит 200 тыс. кг.

300000 – 200000 = 100 тыс. кг – запас прочности.

Грунт легко выдержит постройку, возможны даже дополнительные нагрузки. Ширина основания ленты составит 50 см.

Преимущества и недостатки

Теперь предельно ясно, что понимается под названием «подошва фундамента». Остается рассмотреть достоинства и недостатки конструкции.

Считается, что ленточную фундаментную основу на подошве возводят при любых погодных условиях, в том числе – в зимнее время. Такое основание считают универсальным, пригодным для строительства несущих стен из кирпичного или каменного материалов, бетона, древесины.

В качестве недостатка многие отмечают сложный технологический процесс обустройства фундаментной подошвы.

Следует отметить, что подошва заливается под блоки фбс, а при установке свайного фундамента опорные подошвы устраиваются в десяти – пятнадцать местах (по количеству опорных элементов).

Используемые при устройстве подошвы материалы

При обустройстве фундаментальной подошвы потребуются следующие материалы и инструменты:

• совковые и штыковые лопаты, необходимы для выполнения земляных работ ручным методом;
• вязальная проволока и арматурные стержни, с помощью которых осуществляется армирование подошвы фундамента дома;
• гвозди и молоток;
• крючок, которым выполняется вязка металлического каркаса;
• шнур для разметки;
• доски для монтажа опалубки;
• скобы монтажные;
• материалы для подошвы: песок, гравий, бетонный раствор.

Для проведения съемки местности потребуется также нивелир, который поможет с точностью установить уровень подошвы фундамента.
