Расчет ширины ленточного фундамента

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

1. Ленточное.
2. Свайное.
3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

Ленточное основание

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

• Монолитные.
• Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

• Забивная.
• Буронабивная
• Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Расчет глубины и ширины ленточного фундамента

Максимальная ширина

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Для стен длиной до 3 метров фундаментная подошва должна быть не более:

• бетонный монолит – 400 мм;
• бетонные фундаментные блоки – 500 мм;
• бутобетон – 600 мм;
• кирпич полнотелый – 750 мм;
• бутовый камень – 800 мм.

Если стены длиной более 3 метра, то максимально допустимая ширина составляет:

• железобетонный монолит – 500 мм;
• бетонные фундаментные блоки – 600 мм;
• бутобетон – 800 мм;
• кирпич полнотелый – 900 мм;
• бутовый камень – 1000 мм.

Эти данные не являются нормативным требованием и взяты из практических наблюдений строителей. Поэтому их следует учитывать при расчетах, но не принимать за безусловные.

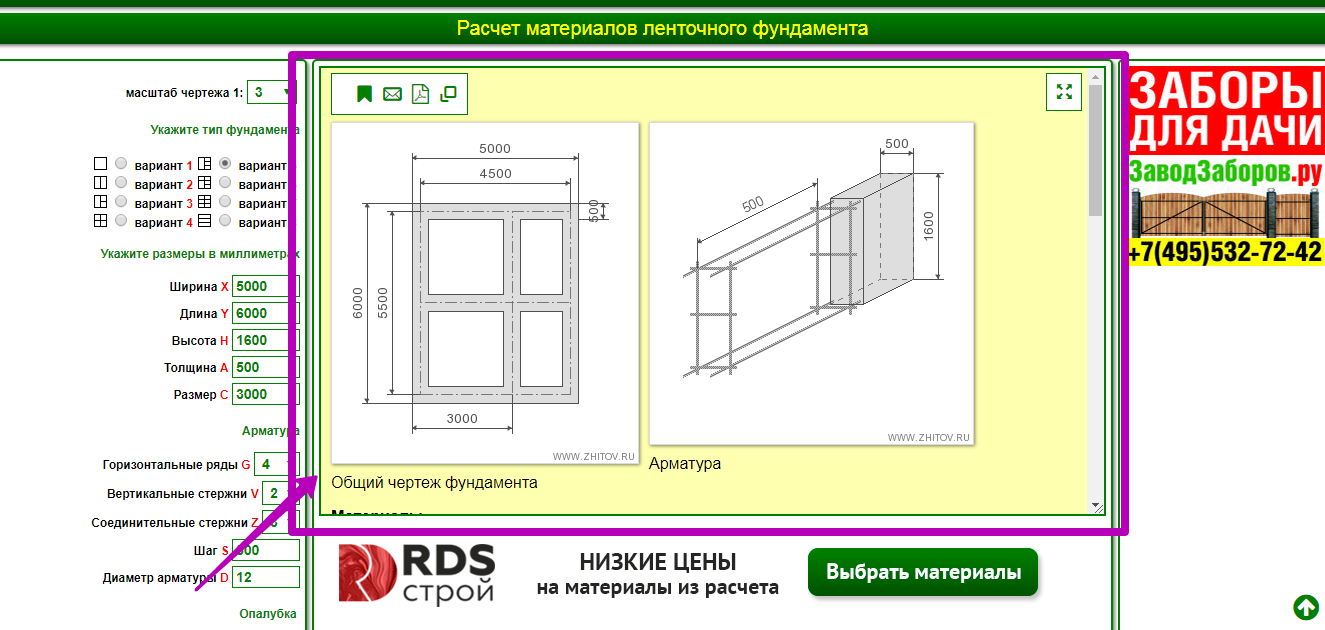

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Факторы, влияющие на показатель

Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.

В свою очередь, она зависит от многих факторов:

• характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
• общая площадь дома;
• толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
• тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
• предполагаемые нагрузки на основание;
• площадь подошвы фундамента.

Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка

Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Расчёт геометрических параметров основания.

Фундаменты в виде ленты сооружают из готовых бетонных блоков, бутового камня или заливают монолитную конструкцию непосредственно на стройплощадке. Для частного домостроения предпочтительнее монолитный вариант, не требующий использования в работе грузоподъёмной техники.

Мелкозаглубленный плитный фундамент под дом из пеноблоков.

Мелкозаглубленный плитный фундамент.

Чтобы исключить подмывание твёрдой основы под фундаментом, его подошву располагают на 20–30 см выше линии пролегания почвенных вод. Ленточный фундамент для дома из пеноблоков должен иметь ширину полосы на 10 см больше ширины несущих стен. Цокольную часть опоры сооружают на 40–50 см выше плоскости земли. Требуемый объём бетонного раствора рассчитывают перемножением значения длины всей ленты по периметру стен и под перегородками, на ширину опоры и сумму высот заглубленной части и цоколя.

Плитный фундамент под дом из пеноблоков.

Плитный фундамент под дом из пеноблоков.

Форма основания в виде плиты представляет собой жёсткую конструкцию, расположенную под всей площадью строения. Плитный фундамент для дома из пеноблоков закладывают глубиной 25–50 см. Количество бетонной смеси рассчитывают по простой формуле: длину умножают на толщину и ширину конструкции. При этом учитывают, что длина и ширина плиты должна быть больше соответствующих размеров дома на 15 — 25 см.

Если особенности грунта требуют возведения свайного фундамента, то монолитные столбы закладывают на глубину 2–2,5 м в углы постройки и вдоль ленты через 1,5–2 м. Затем соединяют их между собой железобетонным ростверком. Ленточно — свайный фундамент для дома из пеноблоков обеспечит прочность и устойчивость строения в сложных по составу почвах: болотистых, сыпучих или подверженных морозному пучению.

Техпроцесс заливки бетонной массы в опору.

Заливка плитного фундамента под дом из пеноблоков. Заливка плитного фундамента.

Перед заливкой бетонного раствора для всех типов опор проводят подготовку стройплощадки. Расчищают участок по всей площади от мусора и кустарников. Затем отрывают траншеи под ленту, или пробуривают колодцы для столбов из бетона, или копают котлован под плитный фундамент для дома из пеноблоков. По дну выемок отсыпают песчано — щебёночное основание, монтируют опалубку и каркас из стальных прутков. В готовую форму укладывают послойно смесь, вибрируя для уплотнения. Через пять – семь суток щиты опалубки разбирают.

Рекомендация: Хорошая обзорная статья, из нее узнаете какой ширины должен быть фундамент под пеноблок. В реальности, все будет зависеть от конкретного случая, т.е. от вашего участка, вашего грунта и вашего дома. Чтобы не потерять деньги нужно будет сделать предварительный расчет. А для этого лучше обратиться к специалистам профессионалам.

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

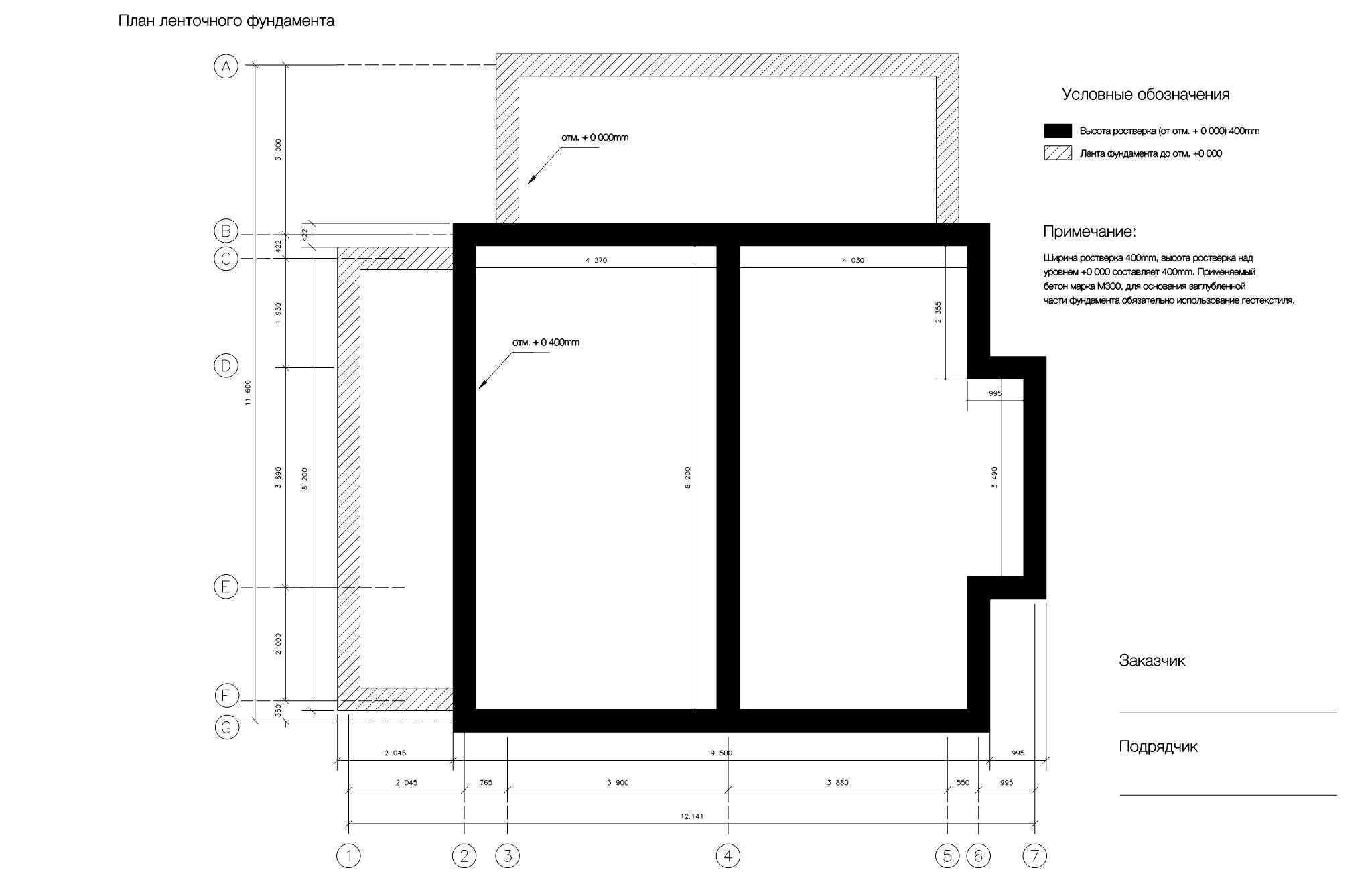

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Свайный фундамент

Свайный фундамент под кирпичный дом, двухэтажный или одноэтажный проект, проектируется для территории с непрочным, осыпающимся грунтом, и характеризуется следующими параметрами:

• Использование свай помогает передать основную нагрузку от здания более глубоким, прочным слоям грунта, минуя ненадежный верхний слой.
• Верхняя часть свай, остающаяся на поверхности, связывается в единый структурный элемент при помощи железобетонного ростверка. Здание опирается на этот контур, но большая часть нагрузки безопасно уходит по сваям.

Фрагмент свайного основанияИсточник domvita.ru

• Свайный метод предполагает применение спецтехники для бурения скважин и установки свай. Это приводит к дополнительным тратам, однако компенсируется быстротой установки и легкостью монтажа.
• Использование свай экономически оправдано на участках с плотным грунтом. Метод позволяет обустроить основание, рассчитанное на достаточно высокие нагрузки, при этом расчеты должны проводиться очень точно.
• Использование свай экономически не оправдано при строительстве на водонасыщенном грунте. Чтобы фундамент полноценно фиксировал двухэтажную кирпичную постройку, потребуется его усиление. Как правило, для этого потребуется увеличение количества свай. Придется использовать сваи большего сечения и погружать их на большую глубину. Кроме того, потребуется мощный ростверковый контур по обрезу свай. Такие изменения способны свести на нет экономичность свайного метода.

Тип грунта

Перед тем как рассчитать фундамент под собственный дом, надо определиться с тремя позициями, которые будут влиять на возведения фундаментной конструкции.

1. Тип грунта.
2. Уровень залегания грунтовых вод.
3. Уровень промерзания почвы.

Что касается первой позиции, то самостоятельно это сделать не так просто, если нет явных видимых факторов. К примеру, песчаный грунт определяется зрительно. Но можно определить плотный грунт или мягкий. Для этого берется небольшое количество почвы, которая разбавляется водой. После чего землю раскатывают в руках в колбаску. Попробуйте ее свернуть в кольцо. Если получилось, то грунт глинистый прочный, не получилось – грунт мягкий.

Но лучше обратиться в бюро геологических изысканий. Вам там могут дать информацию или помочь провести исследования грунта. Почву необходимо взять на анализы, сделав бурение на необходимую глубину. Точно таким же способом определяется уровень грунтовых вод.

И третья позиция – это параметр, который можно определить из таблиц. Одна из них ниже.

Для чего необходимы эти параметры при расчете фундамента ленточного типа? Чем прочнее почва на территории строительного участка, тем меньших размеров в глубину можно закладывать фундамент. Чем глубже промерзание грунта, тем больше высота конструкции. С грунтовыми водами все сложнее, потому что их негативное воздействие на фундамент быстро выводит его из строя. Поэтому водоотведением надо заниматься обязательно, если к этому есть предпосылки.

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Что влияет на расчет толщины монолитной плиты фундамента

Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

• Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
• Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
• Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
• Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
• Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

Подушка под фундамент

Песчано-гравийная подготовка выполняет дренажные и выравнивающие функции. Дно траншеи не имеет идеальной поверхности, поэтому слой засыпки позволяет получить горизонтальную и ровную опорную площадку для заливки ленты.

Вода, попадающая в слой, проходит в нижние слои и либо впитывается в грунт, либо выводится по дренажной системе за пределы траншеи.

Стандартный вариант засыпки — песчаная подготовка толщиной 10-15 см, слой мелкого щебня 10-15 см и поверхностный выравнивающий слой песка. Используется чистый речной песок, не содержащий органических включений.

Каждый слой тщательно трамбуется до степени максимальной плотности. Критерием определения качества трамбовки является отсутствие следов обуви при ходьбе по засыпке.

Выбор в пользу фундамента ленточного типа

Исходя из строительной практики, не рентабельным является стройка здания на свайном фундаменте. Его возведение потребует значительных денежных вложений не только на транспортировку самих свай, но и на аренду спецтехники и т.п. Поэтому для кирпичных домов в несколько этажей чаще всего применяются ленточные основания. Если используют сборный фундамент, то он состоит из стеновых блоков из бетона и железобетонных плит, толщиной 0,5 метра. Снизу предусматривается специальное расширение, что препятствует вытеснению его грунтом. Узкие элементы обязательно армируются, а в местах соприкосновения кирпичных стен и основания кладется поливинилхлоридная пленка и утеплитель.

Чаще всего для таких домов делают заливные фундаменты, которые выполняются из бетона со щебнем или же гравием. Сначала выставляется опалубка, а следом заливается бетон и утрамбовывается.

Порядок вычисления характеристик ленты

Состав и рецептура

Для качественной заливки пола нужно соблюдать технические строительные нормы и пропорции ингредиентов бетонной смеси. В расчет состава бетона входит вода, крупный песок и цемент подходящей марки. Перестраховаться добавлением пластификаторов в цементные смеси целесообразно при неуверенности в соблюдении правильной пропорции бетона. Однако, это приведет к удорожанию.

При необходимости в большем объеме готового материала можно воспользоваться бетономешалкой. Для бетонирования используют готовую сухую смесь или раствор делают самостоятельно. Продукт с магазина будет приблизительно в два раза дороже. Целесообразно заплатить больше, когда нужно сэкономить время и кубометры отделочной площади невелики — случай с ремонтом в квартире. Если же есть возможность использовать бетономешалку и количество требуемого бетона большое, для экономии делают ручной замес. Для отделки пола внутри помещений на кубометр в ручном режиме подразумевается, например, стандартное ведро, в котором замешиваются такие пропорции бетона М150:

• 0,6 части воды;
• 3,5 части крупнозернистого песка;
• 1 порция цемента М400.

Стяжка для улицы

Заливка напольной поверхности вне помещения имеет свои отличия и нюансы, прежде всего в пропорциях использованных стройматериалов для изготовления одного куба бетона. Изменчивые погодные условия, особенности поведения почвы и предположительно больший вес нагрузок, действующих на стяжку — причины использовать тяжелый бетон. Более крепкий и устойчивый, получивший название от плотности и увеличенного расхода материалов для замеса.

Добавление в смесь такого компонента как щебень увеличит запас прочности готового материала.

Добавление щебенки в смесь укрепляет конструкцию. Из такого раствора можно вылить сваю под фундамент и вставить металлические прутья для надежности. Застройщики советуют сделать окружную отмостку строения — обязательно зафиксировать железом верхний слой, чтобы обезопаситься от деформаций при застывании и после. Железо снаружи и внутри смеси обеспечивает схватываемость и нивелирует вибрации почвы. Пропорции состава тяжелого бетона для пола:

• 0,9 части воды;
• 4 порции крупнозернистого песка;
• 1 часть цемента М400;
• 5,5 — щебня.

Расчёт фундамента

Расчёты производятся по определённым формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов

Простое вычисление

Без учёта дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.

Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:

• рыхлость почвы;
• площадь подошвы;
• общая масса конструкции.

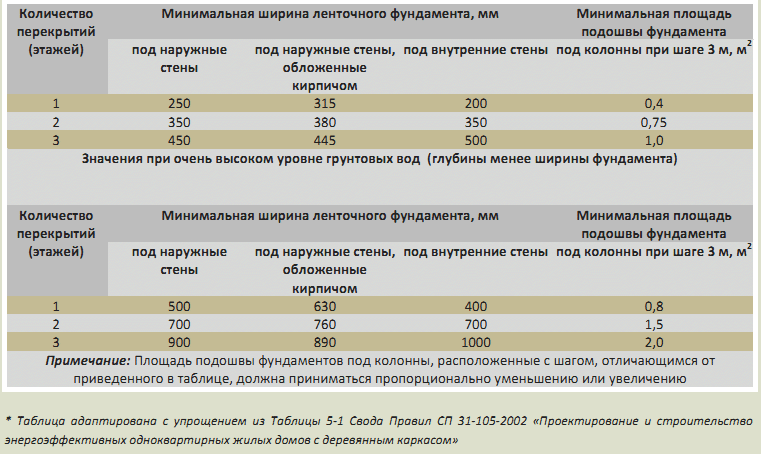

Толщина фундамента в зависимости от грунта и этажности

Точное вычисление

Для более точного расчёта его глубины необходимо знать:

• Вид грунта (песчаный, глина, супесь).
• Точка промерзания почвы. Её необходимо знать, чтобы глубокое промерзание рыхлой и наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения.
• Высота водоносных слоёв. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
• Проживание в доме.

За основу берётся глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.

Вычислим для начала глубину одноэтажного дома. Берём глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем ещё 35 см и получаем 1,69 м.

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.

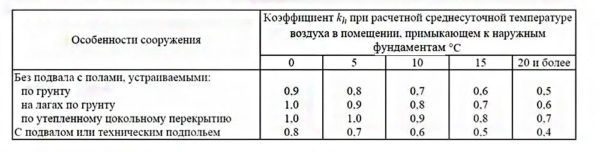

Зависимость температуры в помещении и глубины устройства фундамента

У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.

Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.

Исходные данные для расчета ленточного фундамента

Исходные данные для расчёта ширины ленточного фундамента дома

Прежде чем приступать к проектированию опорной части дома, берут образцы почвы с места строительства и определают несущую способность слоёв грунта. Ленточный монолит одна из самых популярных форм опорных сооружений домов.

Для расчёта размеров опорной конструкции, нужно знать такие данные, как:

• глубина промерзания почвы;
• тип грунта;
• толщина несущих стен;
• армирование монолита;
• нагрузка от веса дома.

Глубина промерзания почвы

Сравнительная таблица глубин промерзания почвы

Глубину промерзания грунта можно узнать из таблицы СНиП по местонахождению дома. Подошва основания дома должна быть ниже границы промерзания грунта минимум на 20 см.

Подошва опоры дома, расположенная ниже уровня промерзания грунта менее, чем на 20 см или вровень с ним, будет способствовать выталкиванию опоры сооружения наверх морозной почвой.

В таком случае может быть произойти деформация или разрушение монолита и стен дома.

Тип грунта

Способ определения типа грунта

Ширина фундамента – один из основных размеров, определяющих, каким должна быть опорная конструкция сооружения. Затраты на возведение основания здания, как показывает практика, достигают до 20% от общей сметной стоимости строительства.

Оптимально рассчитать размеры монолитной ленты, а именно его ширину и глубину, необходимо для возведения надёжной опорной конструкции с минимальными затратами. Ленточный монолит возводят практически на любых грунтах, кроме слабых оснований. К слабым почвам относят глинистые, торфяные грунты.

От ширины подошвы опоры дома зависит несущая способность основания.

Толщина несущих стен

Толщина несущих стен является одним из основных параметров, позволяющих рассчитать какой ширины должен быть фундамент.

В сложившейся практике самостоятельного возведения монолитного основания размер ширины фундамента рассчитывают исходя из толщины стены плюс 20 см. То есть по обе стороны стены должно оставаться по 10 см монолита.

Обычно владелец новостройки закладывает запас ширины основания дома в 20 см, рассчитывая в перспективе на достройку ещё одного этажа.

Армирование монолита

На размер ширины фундамента также влияет количество арматуры в теле монолита. Для армирования бетона применяют арматуру периодического профиля диаметром от 10 мм до 20 мм.

Каркас из арматуры формируют из продольных стержней на расстоянии 20 см друг от друга. Продольные стержни связывают гладкой проволокой, формируя арматурный каркас в единую конструкцию. О том, как вязать арматуру под фундамент, смотрите в этом видео:

https://youtube.com/watch?v=_xKAqYFUG-U

Нагрузка от веса дома

Нагрузка от общего веса строения – есть основной параметр, влияющий на то, какой ширины должен быть фундамент.

Например, если постройка состоит из лёгких конструкций и тонких стен, то поперечный размер основания должен быть не более 20 см.

При тяжёлых конструкциях поперечное сечение ленточного фундамента имеет вид трапеции.

В этом случае подошву ленточного монолита делают шире верхней её части на 20 см.

Как рассчитать ширину фундамента

Таблица ширины фундамента относительно стены.

Третий шаг – непосредственно сам расчет ширины основания здания. Для начала необходимо делать расчет ширины фундамента, взяв за отправную величину площадь подошвы основания здания. Расчет проводится для ленточного фундамента. Предположим, что минимальная величина площади подошвы (S) основания здания равна 5 м2. При этом параметры постройки, под которую будут заливать фундамент, составляет ширина (H) – 6м, длина (L) – 9 м. Ширина ленты будет величиной неизвестной, принимаемой для расчетов за Х. Эту неизвестную величину можно рассчитать по формуле: 2LX+2X(6-2X)=S.

Подставляя известные величины, получаем следующее квадратное уравнение: 18Х+12Х-4Х2=5. Решение квадратного уравнения происходит через дискриминант, получаем два значения величины Х: Х1=7,3, Х2=0,17. Из полученных двух значений необходимо выбрать то, которое подходит. Это значит, что минимальная допустимая ширина ленты фундамента будет 170 мм. Данное значение является приблизительным и служит в качестве ориентира для последующих вычислений.

Схема свайного фундамента.

Второй расчет нужно проводить исходя из того, что изначально известна толщина стен. Предположим, что проект дома содержит в себе условие, при котором несущие стены определены толщиной в 300 мм. Если сравнить с полученной ориентировочной величиной ленты фундамента в 170 мм, значение толщины стены на 40% больше. Выше указывалось, что при определении значения толщины несущих стен необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен. Расчетное значение толщины фундамента составляет 100+300+400 мм. Запас полученного значения ширины фундамента: 0,4:0,17×100-100=135%.

Четвертый шаг: должен быть произведен расчет необходимого количества арматуры для ленточного фундамента. Полученные результаты необходимо скорректировать или перепроверить, определив возможность установки необходимого количества арматуры в основание фундамента полученных габаритов. Исходя из практики и требований, для ленточных фундаментов должен быть использован диаметр арматуры в 12-16 мм. Нужно вычислить тот процент площади в поперечном сечении ленты, который отведен для арматуры. Но сначала нужно определить саму площадь поперечного сечения ленты.

Следует использовать таблицу, а также данные, при которых значение арматуры занимает не более одной тысячной площади сечения ленты. Высоту ленты, величина которой зависит от исходных данных в проекте, принимаем за 80 см. Площадь поперечного сечения находим из произведения 40 см×80см=3200см2. Это значит, что одна тысячная от этого значения будет составлять 3,2 см2. Исходя из таблицы можно сделать заключение, что данный расчет справедлив, если в основании здание в сечении ленты используется 4 прута арматуры, диаметр каждого из которых не более 12 мм.
