Как сделать Шкаф – кровать своими руками: схемы, чертежи, подробная инструкция – Обзор

Как провести ремонт подъемного механизма кровати

При выходе всего подъемного механизма или его составляющих из строя лучше полностью заменить механизм. Делается это следующим образом:

Разобрать кровать и снять элементы старого крепежа.
При целостности посадочных мест – использовать их, при повреждении – сделать новые. Для этого на коробе необходимо просверлить отверстия, которых может быть три либо четыре, в зависимости от устройства и размеров основания.
На каркасе закрепить нижнюю часть механизма, используя болты.
Прикрепить к конструкции уголок от подъемной конструкции и опустить основание внутрь каркаса.
Просверлить требуемое количество отверстий на сторонах рамы. Необходимо учитывать расположение нижней планки.
Сделать зазор в 7-10 мм между коробом и рамой, затянуть болты на верхней планке.
Соединить систему при помощи поршней, которые следует прикрепить к верхней и нижней частям механизма.

Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно.

Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать. Самостоятельного изготовить кровать с подъемным механизмом – не самая простая задача, требующая аккуратности и внимательной работы. Однако в результате можно получить уникальное изделие высокого качества, идеально подходящее под размеры и интерьер комнаты.

Кровать готова, останется только установить на место матрас и начинать использовать мебель по ее прямому назначению.

Самостоятельная сборка кровати

В первую очередь необходимо подготовить и собрать вместе детали из МДФ, представляющие собой каркас:

Разметить лист МДФ в соответствии с чертежом.
Разрезать плиту на части, удобные для раскроя, и закрепить их на верстаке при помощи струбцин. Вырезать заданные элементы при помощи электролобзика. Если эти действия кажутся слишком сложными, отсутствуют инструменты или специальные навыки, то распил можно произвести в столярной мастерской.
Очистить торцы при помощи влажной ткани. Нанести меламиновую ленту, нагревая феном или утюгом, на все торцы, кроме обращенных к полу.
Расставить изголовье, боковые царги, поперечную доску и заднюю стенку. Просверлить по паре отверстий для конфирматов с внешней поверхности угловых соединений.
Установить крепеж при помощи крестовой отвертки. Прикрыть конфирматы пластиковыми заглушками, закрепленными клеем.
Установить пластмассовые уголки внутри четырех углов, используя шуруповерт.
Закрепить поперечную доску, соединив с боковинами при помощи уголков из стали, фиксирующихся шурупами. Это необходимо, чтобы обеспечить конструкции дополнительную жесткость.
Обрезать лист ДВП до требуемых размеров и закрепить его в качестве днища кровати. Для этого каркас необходимо повернуть набок. Крепление осуществляется шурупами по всему периметру.
Просверлить отверстия посередине царг и по нижним углам каркаса. В них установить ножки.

Далее, при помощи гаечного ключа и отвертки, собирается вкладной каркас для матраса. Также его можно приобрести в уже собранном виде, однако это осложняет транспортировку.

Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Завершающий этап – соединение каркаса и механизмов. Для этого процесса может потребоваться посторонняя помощь, чтобы обеспечить ровность и точность соединений. Осуществляется он следующим образом:

Просверлить отверстия для монтажа в металлической раме каркаса-вкладыша.
Закрепить подъемники на внутренних сторонах боковин при помощи болтов. Крепление осуществляется с использованием сквозных отверстий.
Прикрепить верхние элементы подъемников к раме. На этом этапе не помешает помощь человека, который будет держать каркас-вкладыш.
Закрыть головки болтов с наружной стороны каркаса пластиковыми заглушками, подобранными под цвет МДФ.
Проверить правильность установки и надежность крепежа. Сделать это необходимо для всей подвижной конструкции.

Если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей.

Определение с моделью и дизайном шкаф-кровати

Самое главное преимущество в изготовлении кровати-трансформера самостоятельно — возможность выбора любого из предлагаемых дизайнов, и даже создание своего собственного.

Учитывайте внешний вид комнаты, изготавливая шкаф-кровать.

Прежде всего, надо отталкиваться от уже существующего стиля в помещении. Вряд ли получится совместить шкаф-кровать современного дизайна, если другая мебель выполнена, например, в классическом стиле. Главное соблюсти гармонию жилого пространства и не допустить смешения кардинально различающихся стилей.

Эскиз кровати можно нарисовать на листе бумаги.

Лучше, если уже на этапе планирования будет составлен примерный набросок будущей кровати. А наиболее оптимальный вариант – найти в интернете любой из понравившихся и максимально адаптировать его под свои нужды. В этом случае можно еще и сэкономить приличное количество личного времени, которое может быть потрачено при создании дизайна и чертежей самостоятельно.

Постарайтесь четко нарисовать план будущей кровати-шкафа.

Поэтапная схема сборки трансформера для малогабаритной квартиры

Подготовка

Приняв решение сделать мебель трансформер своими силами, необходимо все тщательно продумать. Начать следует с:

создания подробного чертежа;
определения размеров;
выбора материалов;
подготовки инструментов;
подбора цветового решения и дизайна.

Размеры

Размер спального места выбирается согласно свободному пространству помещения. Если комната просторная и светлая, можно сделать довольно габаритную мебель с просторным двуспальным местом. Для супружеских пар подойдут кровати, размерами от 1600х2000 до 1800х2000.

А вот для детей, подростков и одиноких людей можно остановить выбор на изделиях, размерами от 1200х1900 до 1500х1900.

Совет. Для небольших тесных комнат лучше выбирать модели с горизонтальным положением кровати.

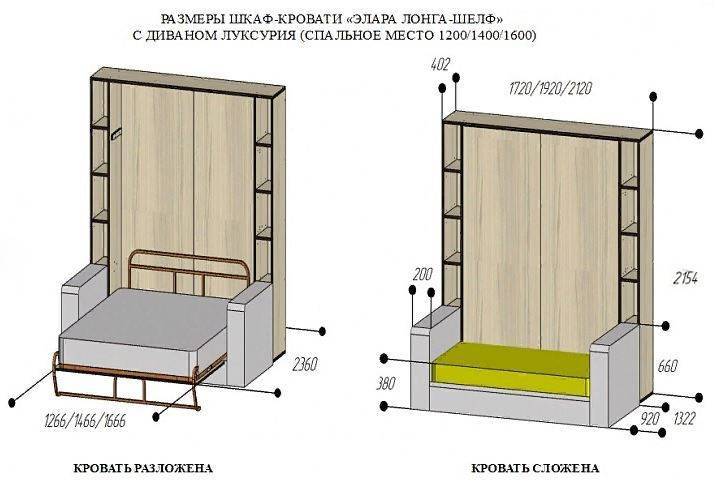

Чертеж с размерами

Создание эскиза является важным моментом в изготовлении мебели. Его можно сделать своими силами с помощью карандаша, линейки и листа, можно заказать в специальной компании, где вам произведут точные расчеты, исходя из модели шкафа-кровати.

Совет. Если вы хорошо владеете персональным компьютером, можно скачать специальную программу по раскрою мебели. Она создаст грамотный и точный чертеж всех элементов мебели.

Если пользоваться услугами профессионалов или компьютерной программой, с помощью грамотно составленного чертежа проще будет собирать мебель своими силами, так как в чертежах не будет неточностей. А при самостоятельном расчете, не имея навыков в данной сфере, можно столкнуться с определенными трудностями. Например, могут не совпадать размеры деталей и тому подобное.

Инструменты и материалы

В подготовительный этап сборки входит подготовка инструментов и материалов. Чаще всего, мебель трансформер изготавливаются из натурального дерева или ламинированного ДСП. Что касается массива, он обладает следующими качествами:

натуральностью;
долговечностью;
устойчивостью к механическим повреждениям.

ЛДСП является:

прочным и надежным;
доступным в цене;
богатым на интересные текстуры, фактуры и цветовые решения.

Из инструментов потребуется подготовить или приобрести:

шуруповерт;
дрель;
электрический лобзик;
рулетку;
мебельные шурупы;
саморезы;
шлифовальную машину;
шестигранные ключи;
набор отверток;
откидной механизм и прочую фурнитуру.

Как сделать самому в домашних условиях?

После создания чертежа, покупки расходных материалов, подготовки инструментов, можно приступать к изготовлению мебели.

Одни предпочитают изготавливать детали своими руками с помощью имеющегося чертежа и необходимых электроинструментов. Другие – пользуются услугами компаний, где делают распил всех деталей. Второй вариант более удобный.

После распила и торцевания деталей все, что от вас потребуется – просверлить отверстия в нужных местах и в правильном порядке собрать мебель.

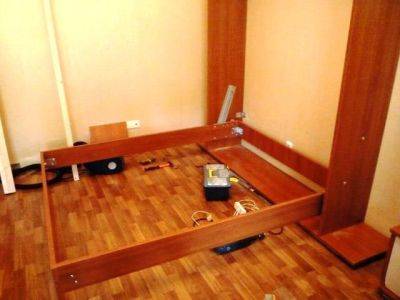

Сборка шкафа-кровати делится на определенные этапы:

Сначала собирается корпус шкафа, в середине которого, будет скрываться спальное место. Состоять такой корпус должен из: задней стенки, плинтуса и полки для упора. Все детали необходимо крепить друг к другу саморезами на расстоянии 25 см друг от друга. Собранный корпус шкафа устанавливается на заранее подготовленное место.
Следующим этапом будет установка собранного корпуса на место и его фиксация к стене.
Теперь можно приступать к сборке основания кровати. Оно состоит из рамки с досками, и его высота должна четко соответствовать размерам матраса.
Теперь после сборки всех остальных частей изделия, прочно фиксируем основание с коробом с помощью саморезов.

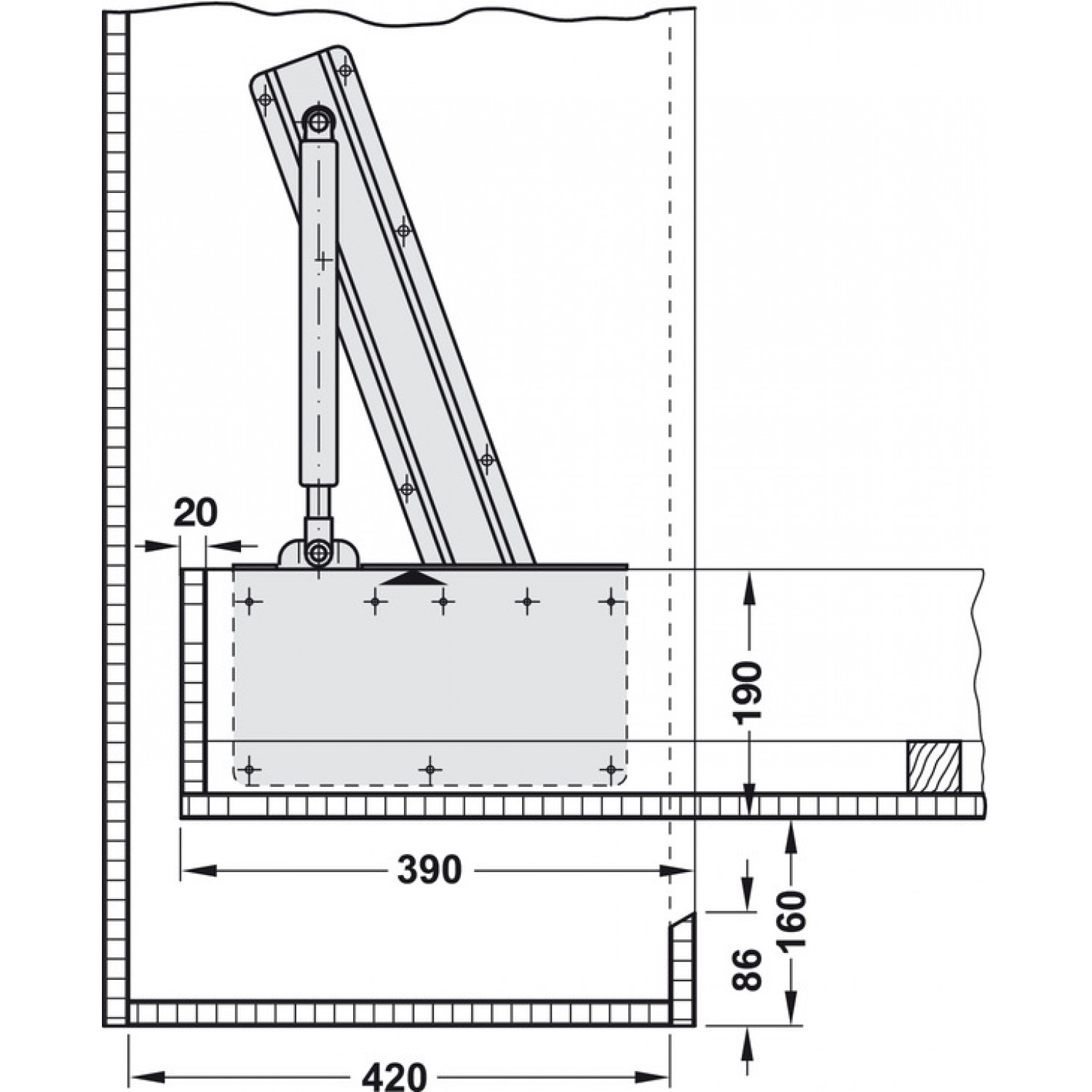

Крепим откидной механизм согласно прилагаемой производителем инструкцией.
Завершающим этапом сборки является соединение корпуса с остальными элементами и установки фасада.

Важно. Мебель необходимо устанавливать на идеально ровную поверхность

Основание спального места должно строго подходить под размеры собранного каркаса шкафа

Основание спального места должно строго подходить под размеры собранного каркаса шкафа.

Установка фасада является финишным этапом декорирования шкафа-кровати. Лучше всего выбирать глухие фасады из ЛДСП.

В завершение сборки, шкаф-кровать трансформер можно укомплектовать полками для книг, стеллажами и другими элементами.

Вот и весь несложный процесс изготовления шкафа-кровати своими руками. Теперь потребуется установить заранее приобретенный матрас и надежно зафиксировать его ремнями безопасности.

Важно. На фальшдверях ни в коем случае нельзя использовать зеркала. Так как они не предназначены на такие нагрузки и со временем могут треснуть.

Как разобрать подъемный механизм и в каких случаях это необходимо

Демонтаж подъемника кровати — кропотливая задача. Если вы планируете перевозить мебель, сам механизм разбирать не нужно, лучше оставить на боковых планках, убрать матрас, ортопедическую основу и аккуратно упаковать все элементы в защитную пленку.

Отключение лифта по частям необходимо только в случае поломки. На неисправность газлифта могут указывать следующие симптомы:

ортопедическая основа опускается самопроизвольно;
механизм прикрепляется периодически, своих подъемных функций не выполняет;
при работе механизма слышен скрип или другие неприятные шумы.

Если вызвать на дом мебельного мастера нет возможности, то можно самостоятельно разобрать кровать, снять подъемное устройство и отнести в ремонт. Алгоритм действий противоположен сборке, например сначала снимается матрас, отсоединяется ортопедическая основа, а затем снимается подъемник. Рекомендуется снимать этот процесс на видео или снимать пошагово, чтобы в дальнейшем не было проблем с установкой отремонтированного или нового устройства.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Читайте здесь: Мебель для бани в комнату отдыха: идеи обустройства бани и виды лучших современных элементов банного интерьера (110 фото)

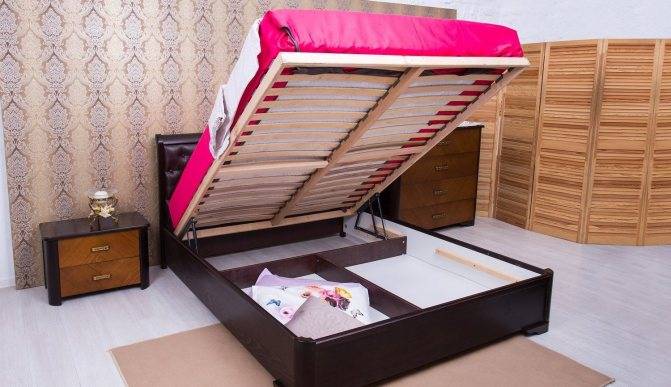

Особенности кроватей с подъёмным механизмом

Завершение работы

Самостоятельный монтаж кровати шкафа трансформера позволяет выбрать не только дизайн, то также материалы и фурнитуру по приемлемой цене и не переплачивать при этом за сборку.

В самом конце нужно прикрутить к шкафу с обратной стороны плиту 170*220 см. Это повысит прочностные характеристики, а вместе с этим закроет лишний просвет. Под кроватью фиксируются 2 продольных щита, между которыми дистанция составляет 1 см

Фиксировать их придется достаточно осторожно, чтобы не пустить даже маленькие сколы

После всего этого на шурупы надеваются специальные мебельные заглушки, которые идеально скроют все шляпки от глаз, а на ребра клеятся канты. Для фиксации кантов используется самый обыкновенный утюг, который есть в каждом доме. Но тут нужно помнить, что при неровной фиксации придется заменять кант на новый.

При желании можно смонтировать мебельные ручки для дверей, чтобы создать имитацию обыкновенного шкафа

Тут важно лишь соблюсти верный уровень, а также предусмотреть, чтобы их длина не выходила за пределы ножек, иначе придется переделывать

И теперь остается лишь положить матрас, заправить свежие простыни и плед. Можно приступать к долгожданному отдыху!

Тут важно лишь правильно следовать всем инструкциям

Устройство шкафа кровати

Для начала нам стоит разобраться с особенностями конструкции шкафа с кроватью. Для этого мы можем сразу посмотреть на фото шкафа кровати, сделанного своими руками.

Изначально вы должны оценить общую конструкцию – шкаф, часто похожий на мебельную стенку, в котором есть секция с откидным механизмом, в которой и хранится наша кровать.

Первое, что стоит отметить, это то, что сам шкаф должен иметь дополнительные крепления к стене. Без них сильно увеличивается вероятность того, что, потянув за кровать, вся конструкция повалится на вас.

Поэтому, в целях безопасности устанавливаются несколько креплений с разных сторон

Далее наше внимание привлекает сама кровать

Однако есть несколько правил, по которым выбирается тип крепления, но об этом позже. Теперь вы примерно знаете, как сделать шкаф кровать своими руками, вернее из чего он состоит.

Монтаж и декорирование изделия

Когда все составные части раскроены, места распила ошкурены, а посадочные места под крепеж размечены, наступает время сбора. Собрать шкаф-кровать можно всего за несколько часов, если все предыдущие пункты выполнены качественно.

Монтаж шкафа не займет у вас много времени, если вы сделали все чертежи и правильно вырезали детали.

Первым делом собираем и крепим к стене и полу каркас шкафа. Затем переходим к сборке кровати. Крепим между собой элементы каркаса кровати, затем закрепляем дно. И только убедившись в надежности крепления этих частей, можно переходить к установке дополнительных полок или других выбранных элементов.

После сборки кровати-шкафа можно приступить к его декорации.

Последним этапом является установка и крепление к обеим частям механизма трансформации

Важно, чтобы при складывании крепеж не цеплялся за каркас мебели. Несколько раз проверяем механизм подъема на корректность работы и переходим к установке фасадных элементов

Выбирайте качественный матрас для кровати, который будет служить вам длительное время.

Кода и этот этап пройден, снова раскладываем нашу кровать и устанавливаем в ее каркас матрас. Следует помнить о необходимости удержания матраса на своем месте в горизонтальном положении — при сложенной кровати. Чаще всего для этого применяют обычные мебельные ремни, закрепляемые между собой пластмассовыми замками.

Матрас должен соответствовать размеру кровати.

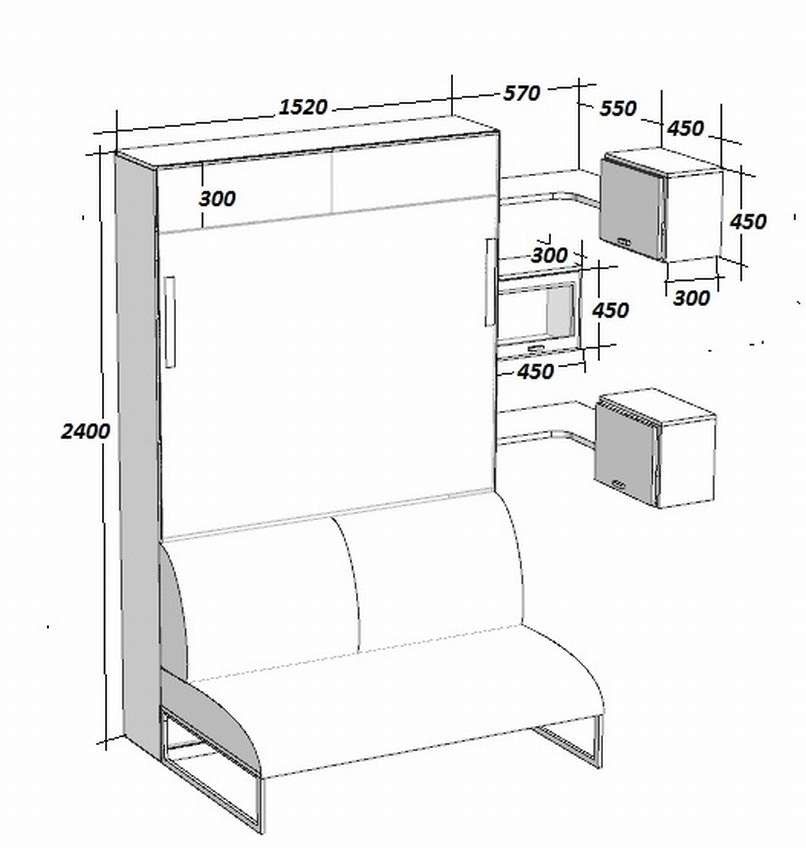

Чертежи и схемы сборки такой мебели

Рассмотрим главные достоинства трансформеров:

компактность изделий;
дизайнерские новшества в стилистике дома;
потенциально возможно соединить две комнаты;
многообразие продукции;
возможность изготовить творческое оригинальное изделие (под себя);
развитие столярных способностей.

Мебель-трансформер хорошо впишется в небольшую квартиру или дом, так как может заменить сразу несколько полноценных изделий. Конечно, некоторым людям легче приобрести мебель-трансформер, но народные умельцы выберут — сделать нужные вещи самостоятельно. Чертежи по изготовлению возможно найти в интернете, на специализированных ресурса, а можно начертить самому.

Она позволяет превратить одну комнату в другую, к примеру, сделать из гостиной спальню и наоборот.

Общие принципы такой схемы:

принять во внимание размер объекта, где будет находиться описываемое изделие;
точные данные всей конструкции;
типы материалов, которые будут использоваться;
вид раскладной продукции.

Трансформер для малогабаритной квартиры прекрасно расположится в маленькой комнате, а мультифункциональность мебели удовлетворит все потребности владельца.

Разновидности моделей

Производители выпускают широкий ассортимент кроватей, встроенных в шкаф. Все устройства отличаются между собой по разным параметрам.

В зависимости от размещения спальной поверхности, выделяют два основных вида:

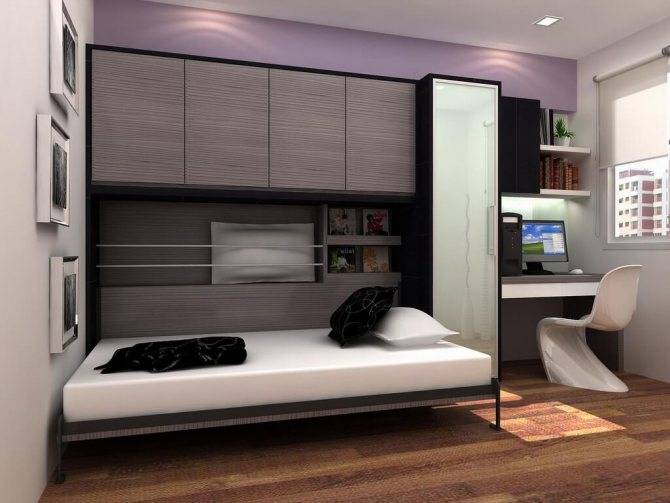

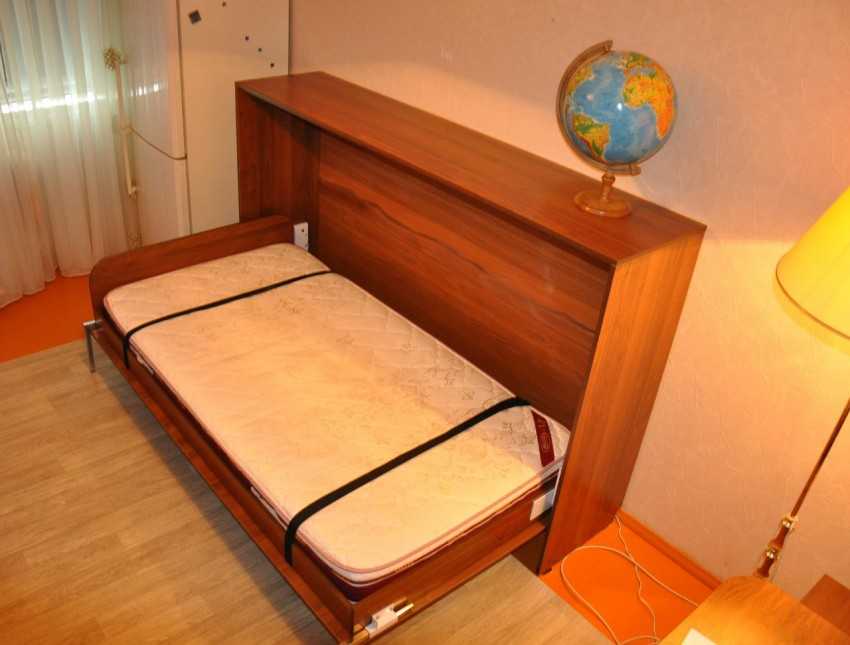

Горизонтальные. Такую конструкцию можно установить только вдоль длинной капитальной стены, не заставленной другими предметами интерьера. В продаже встречаются только односпальные варианты. Чаще всего этот тип используется для обустройства спального места детей, подростков.

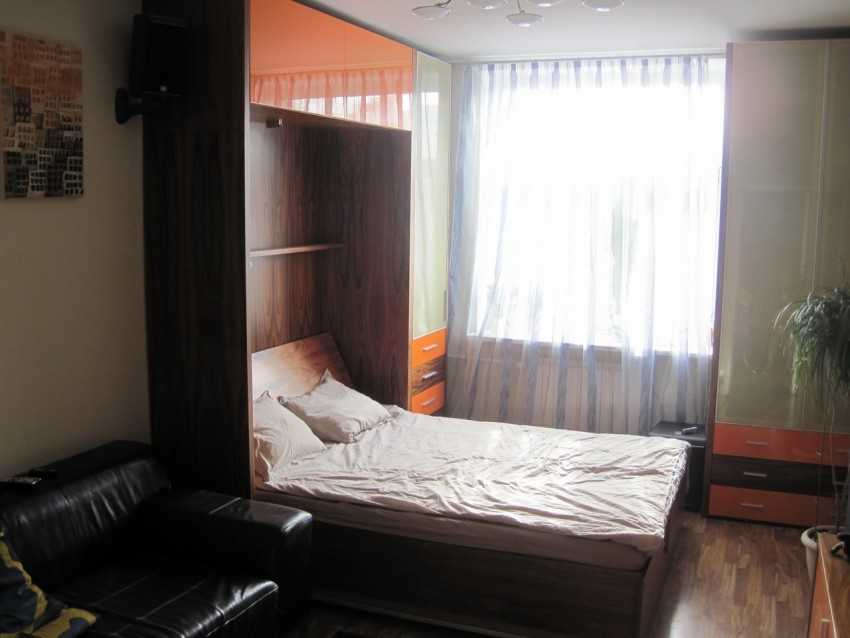

Вертикальные. Самые распространенные и востребование модели. В этом случае кровать боковыми сторонами расположена перпендикулярно шкафу, а в поднятом виде занимает всю его высоту, являясь частью его фасада. Подойдет для установки в комнате с потолками, высота которых превышает 2,4 м.

По типу механизма выделяют четыре основных подвида: выкатные, откидные, поворотно-откидные, комбинированные. Рассмотрим эти варианты более подробно. Остановимся на их характерных чертах, конструктивных особенностях.

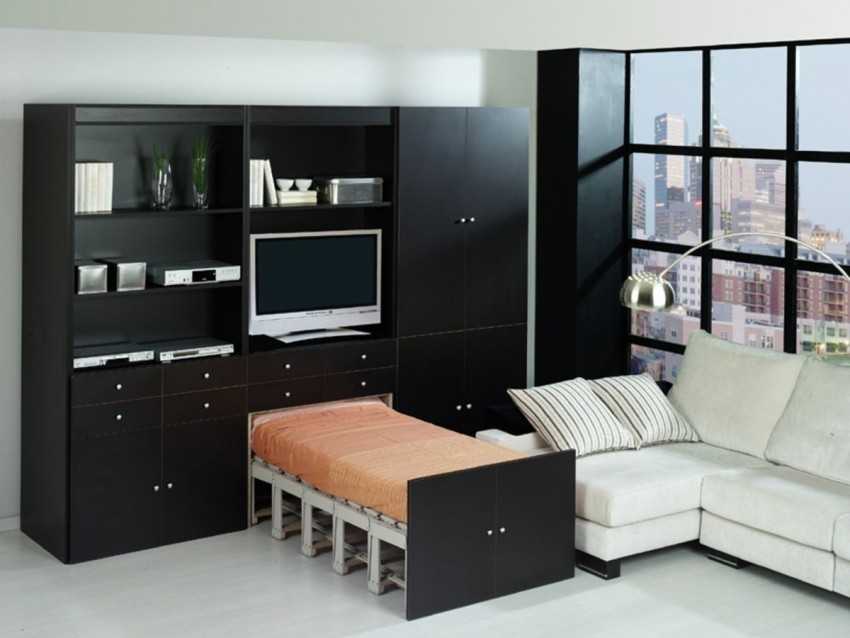

Выкатные

Механизм выкатной кровати помещается в любой фасад. Современные модели оснащены электрическими проводами, направляющими рейками и секционным матрасом. Рабочая часть конструкции занимает нижний уровень шкафа, верхушка остается свободной. Скорость, направление движения задается с пульта.

Высокотехничная модель удобна в использовании, имеет оригинальный дизайн. Вмонтировать в шкаф можно модель любого размера. Конструкция состоит из нескольких секций, которые по мере выдвижения из специального короба раскладываются. Такие кровати занимают в несколько раз меньше площади, чем обычные раскладные матрасы.

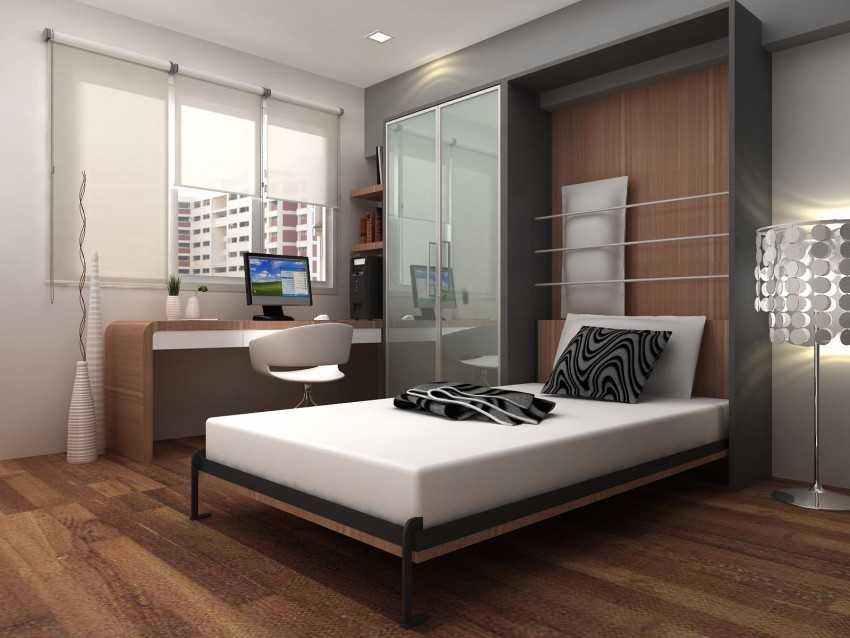

Откидные

В сложенном состоянии кровать имеет вид обычного фасада шкафа. Лицевая сторона может быть декорирована зеркалами, дверцами. Чтобы разложить изделие, надо потянуть за верхний край матраса и опустить на пол. По сравнению с другими моделями, откидной вариант занимает много места, габариты максимально приближены к стационарным кроватям.

Откидная кровать отлично впишется в квартиру студийного типа или с обычной планировкой. Она может примыкать к стене горизонтально или вертикально с помощью различных механизмов. В разложенном виде основание с матрасом размещается на ножках.

Поворотно-откидные

Модели имеют схожесть с откидными кроватями, но их механизм работает по другому принципу. Места для размещения такой мебели потребуется много, поскольку вращение при открытии шкафа предусмотрено в одну из сторон.

Поворотная кровать подходит для просторных комнат. Ее основой может стать любая мебель (стеллажи с книгами, плательные шкафы). Управление осуществляется дистанционно, поэтому для создания крепежных систем должны быть использованы прочные сплавы. Преимущественное отличие поворотных конструкций для отдыха – стеллажи и полки на обратной стороне кровати всегда будут оставаться в одном привычном положении, поэтому их можно делать открытыми.

Комбинированные

Такие предметы мебели могут одновременно выполнять несколько функций. Единая конструкция может состоять из шкафа, удобных ящиков, кровати, стеллажа. Некоторые модели могут трансформироваться в диван с последующим горизонтальным разложением всех частей.

Единственным недостатком комбинированных изделий является их высокая стоимость, но практичность и многофункциональность компенсируют этот фактор. Большое количество вариантов комбинаций, размеров позволяет использовать конструкцию во многих помещениях. Она может раскладываться в любом направлении.

Советуем изучить — Как выбрать сейф для квартиры

Как сделать шкаф кровать своими руками чертежи

Вы когда-нибудь видели, чтобы мебель исполняла магический трюк? Посмотрите на этот чертеж шкаф-кровать. В закрытом положении это выглядит как шкаф с двумя полками. Нужна кровать, а не шкаф? Просто уберите полки, болты каретки, которые крепят конструкцию в вертикальном положении, и у вас будет необычная кровать! Если бы все могло быть таким волшебным. Используйте клей, чтобы закрепить суставы и подумайте о покраске отдельных участков перед сборкой.

Придерживайтесь всех стандартов и руководств по безопасности и убедитесь, что вы соблюдаете правила безопасности на протяжении всей сборки.

Сложите каркас кровати так, чтобы передняя часть шкафа находилась на одном уровне с передней частью боковых стенок шкафа. Возможно, вам придется использовать винт для временного крепления. Между верхней частью шкафа и каркасом кровати будет зазор примерно 4 см. Это пространство необходимо, чтобы узел каркаса кровати мог очистить верхнюю часть шкафа, когда он сложен. Этот зазор также будет незначительно отличаться в зависимости от используемого типа петель. Просверлите отверстие каждой стороне шкафа, в соседнюю сторону каркаса кровати и сторону поддержки матраса. Вставьте болт каретки в это отверстие, чтобы закрепить кровать. Ниже смотрите чертежи и схемы шкафа кровати.
