Рабочий процесс
Теперь разберемся, как установить пластиковые плинтуса с кабель каналом.Процесс несложен, самое главное – иметь все необходимое под рукой и знать правильный алгоритм проведения работы.
Подготовка
Этот этап состоит из нескольких важных составляющих:
- В первую очередь необходимо провести замеры всех стен, которые будут оформляться плинтусом, после этого нужно суммировать их длины. Помните, что стандартная длина пластикового плинтуса с кабель каналом составляет 2, 5 метра, поэтому посчитать количество штук также не составит проблемы;
- Далее надо посчитать количество комплектующих, сюда относятся правые и левые заглушки, соединители, а также наружные и внутренние углы. Тут все просто, главное – прикинуть по длине стен количество соединителей, углы и торцы видно и так;
На схеме показаны все комплектующие, которые понадобятся при проведении работ
- Что касается инструмента, то, если у вас бетонные или кирпичные стены, понадобится перфоратор с буром по бетону диаметром 6 мм. Для деревянных оснований достаточно и шуруповерта. Также не забудьте о рулетке и карандаше для разметки изделий;
- Крепеж выбирается опять же в зависимости от типа стен, для кирпича, бетона и блоков приобретаются дюбели быстрого монтажа 6х40, а для дерева, ДСП и других подобных материалов хватит и саморезов 3х25 или 3х35 мм.
Монтаж
Установка пластиковых плинтусов с кабель каналом производится следующим образом:
В первую очередь с элемента снимается заглушка канала, отложите ее в сторону, так как она понадобится нам уже в самом конце, после закрепления элемента; Если будет использоваться планка целиком, то на сторону, примыкающую к углу, надевается соответствующий элемент, после чего изделие приставляется по месту его будущего расположения
Далее на стене нужно карандашом или острым предметом обозначить точки, в которых будет производиться сверление, важно держать плинтус неподвижно, чтобы все метки были точными и правильными; Бурение производится с помощью перфоратора, если у вас газосиликатные блоки, то можно использовать и дрель или шуруповерт. На сверле можно наклеить изоленту, чтобы вы не бурили слишком глубоко, она будет служить ориентиром в работе. После того как работа закончена, поверхность проще всего очистить пылесосом, лучше делать это сразу, чтобы не разносить грязь;
После того как работа закончена, поверхность проще всего очистить пылесосом, лучше делать это сразу, чтобы не разносить грязь;
При работе старайтесь держать инструмент перпендикулярно поверхности
- Следующий этап – аккуратное забивание пластиковых дюбелей в отверстия, для этого вам понадобится молоток. Не стоит бить слишком сильно, так как вы можете погнуть пробку и вам придется вытаскивать ее и ставить новую, в этом деле важна аккуратность;
- Теперь нужно проложить все провода при их наличии в месте примыкания стены к полу и установить плинтус на место, если все хорошо, то можно вкручивать саморезы. Тут опять же важна аккуратность, не стоит прилагать слишком больше усилие, чтобы не повредить пластиковый элемент в стене и не разорвать его;
Процесс несложен, если все предварительные работы сделаны так, как положено
- Инструкция по дальнейшему проведению работ аналогична: ставится уголок и делается разметка, если нужно ставить стыковой элемент, учтите, что он имеет определенную толщину, поэтому плинтус нужно отрезать на 5 мм короче, чтобы он поместился;
- Монтаж пластикового плинтуса с кабель каналом на деревянную стену еще проще, ведь вам не нужно сверлить стены. Просто приставляете элементы, убеждаетесь,что они стоят как нужно, и прикручиваете их саморезами. Иногда нужно просверлить отверстие тонким сверлом, если саморез не идет без подготовки, но это бывает нечасто.
Вот так вы можете своими руками делать идеальные разрезы
Как рассчитать количество плинтуса
Чтобы не тратить лишние деньги, следует научиться правильно рассчитывать количество плинтуса. Эти знания могут пригодиться при ремонте любого помещения. Вся сложность в проведении расчетов заключается в том, что любая комната – это далеко не идеальный по форме прямоугольник или квадрат. Любое помещение имеет внутри различные ниши, колонны, изгибы и прочее. Именно поэтому просто измерить периметр помещения и поделить его на длину одной планки плинтуса не выйдет – с расчетами придется потрудиться.
Для начала вычерчивается точный план помещения, в котором производится ремонт. При этом учитываются все размеры с точностью до миллиметра, а также ниши, дверные проемы, колонны и прочие геометрические особенности.
Схема расчета необходимого количества плинтуса
Затем высчитывается периметр помещения – это сумма всех длин, кроме ширины дверных проемов. Получившийся результат делится на длину одной планки плинтуса. Если число получилось дробным, оно округляется до целого в большую сторону. При произведении расчетов, сразу же учитывается расход на резку, припуски – он будет равен примерно 10% от общего количества.
Монтаж плинтуса пластикового – наука не из трудных. Однако и тут есть свои нюансы. Для того чтобы процесс прошел правильно, необходимо приобрести не только сам плинтус, но и дополнительные аксессуары – это уголки внешние и внутренние, заглушки. Количество уголков будет равно количеству углов в комнате (подсчеты следует производить отдельно – внешних, и отдельно – внутренних). Заглушки будут устанавливаться возле дверей – считать следует по количеству «окончаний» линии плинтуса.
Пластиковый плинтус и доборные элементы
Для того чтобы соединить между собой две планки плинтуса, понадобятся специальные соединители.
Плинтус с кабель-каналом SLK50
Оценка решения
Пожаробезопасность
Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.
Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей
Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.
Установка пластиковых галтелей
Способы крепления плинтуса и галтели.
При отделке бань, саун, балконов, лоджий в 60% случаев используется блок-хаус либо вагонка. Поэтому, помимо нижних сопряжений, деревянным плинтусом отделывают и верхние стыки стен, потолков. Это придает дизайну завершенность, повышает ресурс облицовки, поскольку древесина имеет одинаковый эксплуатационный срок.
Пластиковые изделия этого типа представляют собой изогнутую планку с ребрами жесткости. Существуют разъемные модели, внутри которых проходит кабель-канал, маскирующийся сверху декоративной планкой на защелках. Для пластикового плинтуса имеется несколько вариантов фиксации, так как существует несколько модификаций этого декоративного элемента:
- специальными креплениями — элементы фиксируются к стене с шагом 0,5 — 0,2 м, с наружной стороны они имеют защелки, в которые вставляется галтель;

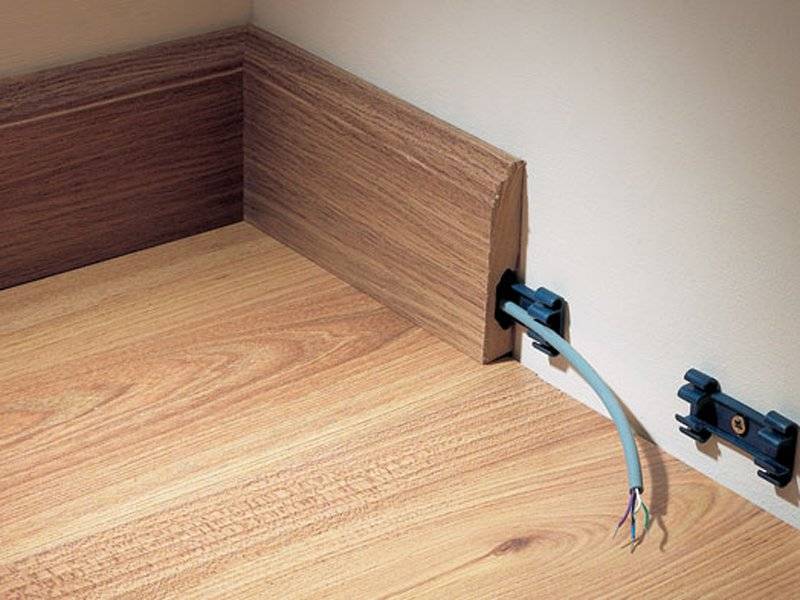

- дюбель-гвоздями — метизы крепят тело планок, закрываются сверху планкой.
Последовательность монтажа плинтуса.
В неразъемных пластиковых модификациях сзади плинтуса также достаточно места для скрытной проводки кабелей. Однако их скрытная проводка сложнее, так как при монтаже велика вероятность повреждения инженерных коммуникаций сверлом при изготовлении отверстия для дюбель-гвоздя. Кроме того, для замены кабеля требуется демонтировать весь периметр помещения, что не всегда удобно. В некоторых моделях пластиковых конструкций используется резиновое покрытие нижней кромки, позволяющее маскировать значительные неровности основания пола.
Ковролиновый плинтус снабжен защелкивающейся в теле плинтуса планкой, покрытой точно таким же материалом, которым декорирован пол, что резко увеличивает интеграцию в используемый в помещении дизайн. В продаже имеются модели с предустановленным ковролином, без облицовки. Во втором случае пользователь сам обтягивает планку ковролином, выбранным в качестве напольного покрытия.
Сборка
Плинтусы такого вида бывают трёх типов
Самостоятельный монтаж
Особенности конструкции
Открытая электропроводка – это монтаж навесного оборудования на поверхности стен или потолков.
Существует несколько видов плинтусов, которые используют в качестве приспособления, позволяющего скрыть не один, а несколько кабелей.
Кабель-каналы чаще всего рассчитаны на провода
Однако большинство моделей способно вместить только один электрический провод, что значительно усложняет выполнение работ.
Открытый способ укладки проводов – это:
Размещение кабелей внутри специальных пластиковых каналов. Такой тонкий короб позволяет скрыть провод, идущий по стенам или потолку. Чтобы не испортить созданный в помещении дизайн, используют не только обычные П-образные короба, но и дизайнерские модели, способные стать украшением комнаты
Однако и те, и другие достаточно сильно выделяются на поверхности финишного покрытия и привлекают к себе внимание окружающих. Гофрированные пластиковые трубы обеспечивают качественное усиление изоляции, но выглядят не эстетично и не могут быть использованы в ходе ремонта жилых помещений. Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения
Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода
Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения. Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода.
В неотапливаемых помещениях пластиковые плинтуса лучше не устанавливать
Во время эксплуатации электрические провода нагреваются и тесный контакт нескольких жил может стать причиной возникновения пожара.
Внутри пластикового плинтуса не предусмотрена возможность быстрого и качественного охлаждения всех составляющих проводки, а сам плинтус быстро нагревается и легко плавится.
Определенные существующие недостатки проводки в плинтусе не позволят осуществить такой монтаж на неостекленном балконе или в ванной комнате. Это касается всех помещений, для которых характерной чертой является повышенная влажность.
Устройство плинтуса

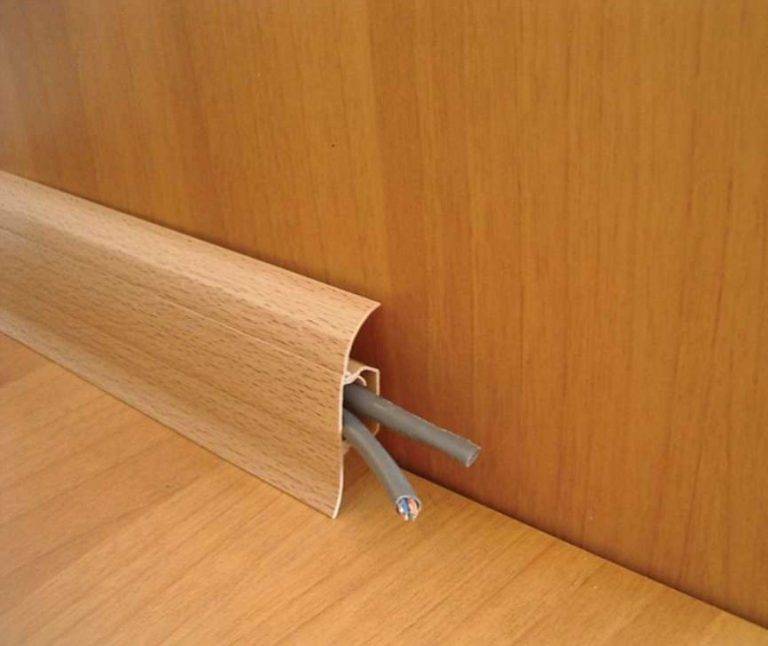

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.
Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.
Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.
Виды плинтусов с кабель-каналами
Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.
Могут быть они двух конструкций:
- Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей. Прокладка кабеля в плинтусе с кабель-каналом: один из типов
- Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.
Этот электротехнический плинтус имеет съемную лицевую панель
Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.
Конструкция плинтуса
По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.
Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.
Материал
Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.
Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.
Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.
Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.
Пожаробезопасность
Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.
Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей
Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.
Сборка
Замеры
Первым делом необходимо снять размеры с напольного покрытия вдоль стены. Не забудьте вычесть длину дверных проемов. Также нужно учитывать наружные и внутренние углы, а в конце добавьте еще 9% на обрезку. Если будут устанавливаться монтажные боксы, это тоже необходимо будет посчитать. Теперь, когда известны все размеры, отправляемся в магазин.
Предварительные работы
Монтаж пластикового плинтуса выполняют не на пол, а на стену. Есть три варианта: жидкие гвозди, специальные дюбеля, саморезы. Если стена бетонная, тогда лучше всего использовать второй вариант (другое название – быстрый монтаж). Если из гипсокартона, тогда можно взять саморезы с пробками для гипсокартона, или приклеить.
Далее прогоняем стены по уровню, чтобы избежать слишком частого крепления. Если же выровнять стены нереально, то можно поступить следующим образом. Прикладываем плинтус и отмечаем, где он плохо примыкает к стене. Здесь нужно сделать отметку: это место крепления. Если же все идеально, тогда крепим каждые 40–50 см.
Крепление
Начинать крепить нужно с самого дальнего угла комнаты. Причем стоит выбрать стену с максимальной длиной. Так можно хорошо сэкономить, получив в конце минимум обрезков.
Снимаем заглушку, вставляем плинтус в угол. На другой конец одеваем пластиковую перемычку. В нее вставляем другой кусок. Крепится только задняя часть плинтуса: лицевую будем ставить в самом конце, когда все закреплено и все провода на месте.
Запомните! Сверлить нужно через плинтус!
Это делается так: прижимаем плинтус одной рукой, а другой, при помощи перфоратора, делаем отверстие. Сразу нужно все зафиксировать, чтобы потом сверлить, не боясь сдвигов.
Пылесосом убираем мусор с пола и панели, вставляем в отверстие быстрый монтаж, после чего фиксируем саморезом. Когда все сделано, можно ставить сам кабель канал. В него укладываем провода.
Порядок выполнения работ при установке плинтуса
Фурнитура
Монтажный бокс ставится очень легко. По его длине нужно оставить в плинтусе место. Прикладываем бокс, размечаем, засверливаем, крепим.
Фурнитура для плинтуса под кабель канал
Стоит брать фурнитуру одного производителя, так как могут быть расхождения в размерах, что повлечет за собой дополнительную головную боль, трату времени и разочарование. Никогда не нужно гнаться за более низкой ценой в ущерб качеству. Выбирать необходимо внимательно: если рейки из ПВХ, то все остальное тоже должно быть из того же материала.
Отрицательные стороны
Пластик хрупок и легко ломается при перестановке мебели
Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.
Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.
Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.
Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:
- ультрафиолетовые лучи;
- механические повреждения;
- химические вещества, включенные в состав моющих и чистящих средств.
Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.
Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.
Часто в плинтус попадают пыль и мусор, которые сложно удалить
Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.
В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:
https://youtube.com/watch?v=2Dc3LcS2csQ
Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.
Как установить плинтус
Примечание: Все цифровые значения указаны в миллиметрах.
Шаг 1, приобретение материала
Прежде всего, нужно произвести расчёт необходимого количества материала, прямых соединительных креплений, заглушек, а также внутренних и внешних угловых соединений.
Ещё для установки потребуются так называемые дюбель–гвозди. Они приобретаются из расчёта, один, на каждые 250, периметра помещения, плюс 10% от общего количества, на непредвиденные ситуации (например, поломка дюбеля).
Шаг 2, подготовка инструментов
Для проведения установки, понадобится следующий набор инструментов:
- Перфоратор с буром, диаметр которого совпадает с диаметром дюбель–гвоздя. Обычно он соответствует 6.
- Шуруповёрт либо дрель с крестообразной битой или на крайний случай отвёртка.
- Молоток.
- Ножовка на специальной станине. Если такого инструмента нет, подойдёт обычная ножовка по металлу.
Шаг 3, установка пластикового плинтуса на прямых участках стены
Начнём монтаж с правого или с левого угла
Этот момент зависит только от вас – левша или правша, не суть важно.. Отделите от корпуса крышку кабель–канала
Прикрепив на торцевой срез угловое соединение, приложите конструкцию к стене
Отделите от корпуса крышку кабель–канала. Прикрепив на торцевой срез угловое соединение, приложите конструкцию к стене.
Отступив 50, от угла, с помощью перфоратора, сделайте технологическое отверстие в стене. При этом бур перфоратора должен сверлить бетон прямо сквозь пластик плинтуса.
Вставьте в отверстие дюбель–гвоздь и вбейте его молотком.
Обращаем внимание, что в отверстие должна углубиться только пластмассовая часть дюбеля. Затем, шуруповёртом, вкручивайте металлическую часть дюбеля, до плотного соприкосновения с плоскостью стены
Опытные ремонтники поступают чуть иначе. Отверстие проделывается на глубину, немного превышающую длину дюбеля, в рабочем состоянии. Уперев отвёртку в саморез дюбеля, несильными ударами молотка, крепёж загоняется в отверстие, тем самым обеспечивая надёжное соединение со стеной.
Шаг 4, как крепить пластиковые плинтуса на прямых участках
Плинтус для кабеля имеет длину 2500, а это значит, что не каждая стена может быть декорирована без соединения одного полотна с другим. Для этой цели существует специальная планка, с пазами с двух сторон. Плинтус с кабель-каналом вставляется в неё с двух сторон. При этом монтаж плинтуса к стене производится в 50 от планки, с обоих сторон.
Шаг 5, как крепить пластиковый плинтус на внешних углах
Вставьте плинтус напольный с кабель каналом, а точнее его торец в предыдущее соединительное звено и прижмите к стене. Отметьте место реза. Для этого, отступите 2 от угла. Отрежьте нужную длину и закрепите также, как описано выше.
Шаг 6, установка пластиковых плинтусов во внутренних углах
Монтаж плинтусов на внутренних углах, практически ничем не отличается от внешних, однако, зазор между углом и срезом полотна нужно увеличить до 5–7.
Шаг 7, прокладка проводов
В кабель канал плинтусный укладываются телефонные, телевизионные и провода для подключения интернета, причём в местах угловых или прямых стыков, необходимо провести концы проводов под соединительными планками.
В завершении процесса монтажа, плинтус кабель канал закройте крышкой. Вставьте шипы крышки в пазы полотна и лёгким нажатием, до характерного щелчка, установите крышку на место. Затем сдвиньте срез крышки, под соединительную планку.
Проделайте эти манипуляции, где–то до середины. Возьмитесь за противоположный срез и слегка согните крышку, вставьте возле планки, до щелчка и сдвиньте под неё. Завершите монтаж по всей длине полотна.
Чуть не забыли
Есть ещё заглушка, которая закрывает срез. Такие заглушки используются при начале установки, от входной двери в квартиру, например.
Собственно, всё, установка плинтусов с кабель каналом завершена.
Неприглядные стыки стены и пола декорированы, относительно недорогим, но вполне приличным с виду материалом. Плинтус пластиковый с кабель каналом прослужит долгое время, не требуя какого-либо ухода за собой.
