Проектирование и монтаж котельной в частном доме: тонкости процесса и нормы

Подробности

Главные элементы котельной в доме

Монтаж отопления в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

1. Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
2. Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
3. Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

1. Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
2. На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
3. На жидком топливе (дизель). Монтаж котельной в частном доме с использованием котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
4. Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод.

Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования.

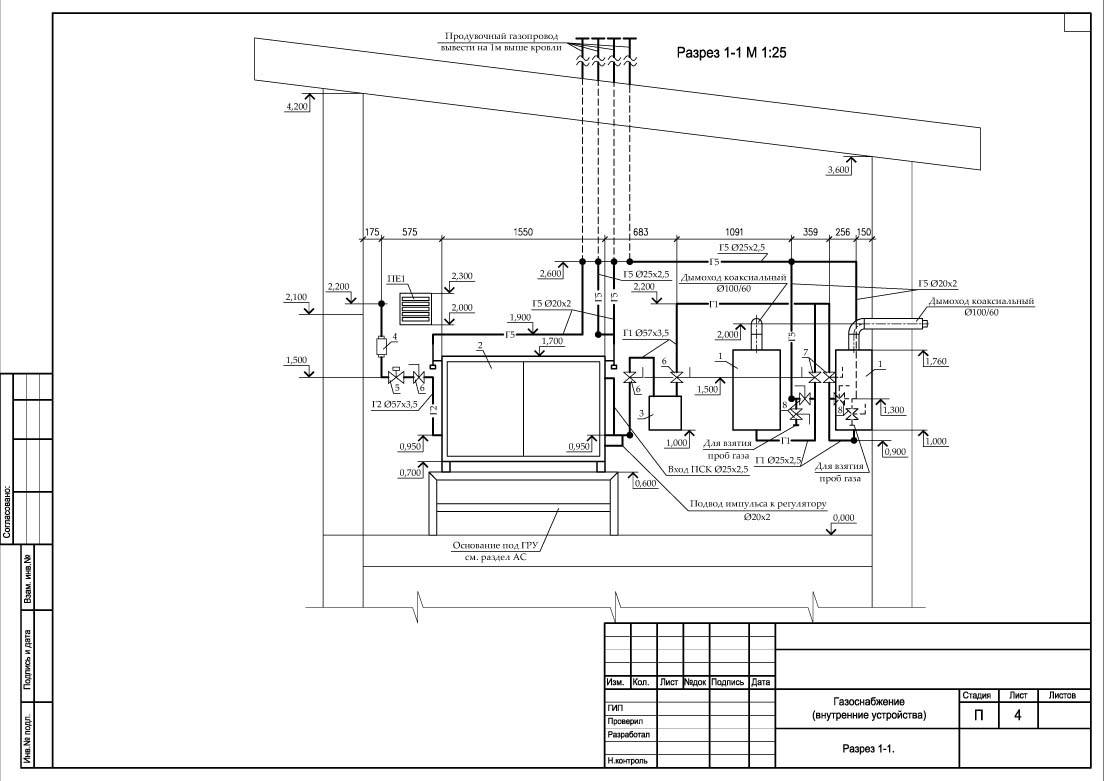

Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию.

Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Газовое отопление остается оптимальным вариантом для организации теплоснабжения квартир и домов. Для установки оборудования нужно знать действующие нормы, оформить разрешение в соответствующей службе. Особую сложность представляет установка настенного газового котла в деревянном доме своими руками. Требования к таким зданиям намного жестче, чем для железобетонных или кирпичных строений.

Установка котельного оборудования на кухне

На кухне допускается монтаж генератора с мощностью в пределах 35 кВт

При этом важно учесть ряд требований:

• При использовании газовой плиты и устройств с закрытой камерой горения минимальная площадь должна составлять 8 кв.м для техники на 2 горелки, 12 м3 для устройств на 3 горелки или 15 м3 для моделей на 4 горелки.
• При использовании плиты и газовых устройств с открытой камерой сгорания предусмотрены следующие минимальные ограничения по площади – от 14 кв.м для устройств на две горелки, от 18 м3 для техники на 3 горелки и от 21 м3 для моделей на 4 горелки.

Высота кухни согласно Правилам проектирования не может быть меньше 2,2 м.

Монтаж частных котельных под ключ: внутри, снаружи или рядом

Возможность заказать монтаж котельной под ключ по привлекательной цене имеют все, кто планирует обеспечить дом теплом и ГВС. В качестве теплогенератора во всей автономной отопительной системе используется газовый, электрический, жидко- или твердотопливный отопительный котел. Именно тип котла определяет список конструктивных требований, предъявляемых к помещению, а также непосредственно монтажу котельных, дымохода и вентиляции в Москве и не только. Помимо отопления, котлы обеспечиваю полноценное обеспечение дома горячей водой в любой запланированный домовладельцем момент, а помещение котельной эффективно используется для размещения дополнительного оборудования и технических коммуникаций.

Монтаж котельных в формате «под ключ» от (Москва) имеет свою специфику, в зависимости от предполагаемого расположения этого техпомещения:

• отдельно стоящее здание, соединенное с домом, который обслуживается, посредством инженерных коммуникаций. Это универсальное решение, подходящее для установки котла любого типа, поскольку ни шум его работы, ни способ хранения/запах используемого топлива не причинят никому неудобств;
• пристройка к дому. Основное преимущество – возможность организовать котельную этого типа рядом с абсолютно любым зданием;
• встроенная котельная, помещение под которую отводится внутри дома. Чтобы упростить прокладку необходимых коммуникаций, техническое помещение должно иметь центральное расположение. Если котел (например, оборудованный надувной горелкой) сильно шумит, может потребоваться дополнительная звукоизоляция. В связи с высокой потенциальной опасностью, монтаж под ключ газовой встроенной котельной должен производиться исключительно профессионалами в строгом соответствии со всеми требованиями СНиП.

Впрочем, требования СНиП к любому типу котельной всегда определяются выбором типа отопительного котла.

Общие рекомендации по строительству котельной

Конечно, легче оборудовать в доме уже готовое помещение, при условии, что оно будет отвечать всем требованиям СНиП. Но не у всех есть такая возможность, ведь чердака или подвала может и не быть. В таком случае, приходится думать об отдельной котельной. Сразу стоит быть готовым, что проект такой постройки потребует одобрения со стороны районного архитектора, пожарной инспекции и санэпиднадзора.

Если стройка отдельной котельной не пугает, то стоит прислушаться к некоторым рекомендациям специалистов:

Выбирая фундамент под котельную, стоит ориентироваться на особенности местности, а точнее грунта, где будет стоять здание. Хорошо бы, если основание будет аналогичным, как и в основном доме.
Для крыши и стен должны выбираться такие материалы, чтобы они могли максимально выдерживать нагрев. Это категория негорючих материалов. Такого же подхода требует и отделка внутренней стороны помещения. Стены и пол, особенно вблизи от котла, должны быть защищены. Специалисты рекомендуют использовать для таких целей керамическую плитку. Во-первых, она не так уж и дорога, а во-вторых, за ней легко ухаживать, а значит, в котельной всегда будет чисто. НО! Плитка может быть скользкой. Поэтому на пол лучше выбирать специальный вид, который имеет специальное шершавое покрытие. Это обезопасит хозяина от несчастных случаев.
Некоторым котлам требуется отдельный фундамент. Его нужно создавать уже после того, как основной фундамент здания будет закончен. Дело в том, что, чем мощнее теплогенератор, тем более габаритным он будет. И заранее просчитать параметры пьедестала и совершить его обвязку достаточно трудно. Его начинают строить лишь тогда, когда основной фундамент застыл

При этом важно помнить требования СНиП и соблюдать их (высота 15-20см). Каждый котел имеет технический паспорт, в котором указывается его масса вместе с арматурой

Ориентируясь на эти показатели, выбирается форма котельного фундамента.
Пол – эта та поверхность, по которой предстоит передвигаться людям. Лучше всего, если он останется бетонным или цементно-песчаным. Такие материалы не горючи и имеют хорошее сцепление с подошвой обуви.
Любой котел, даже и электрическая модель, являются источником опасности. Поэтому все предметы пожаротушения должны находиться в удобном и свободном доступе. Обычно для этого оборудуют специальные полки или крючки на стене.

Все эти моменты помогают создать не просто удобную котельную, но и безопасную. К тому же, если вдруг и нагрянет проверка, то хозяину не придется платить штрафы.

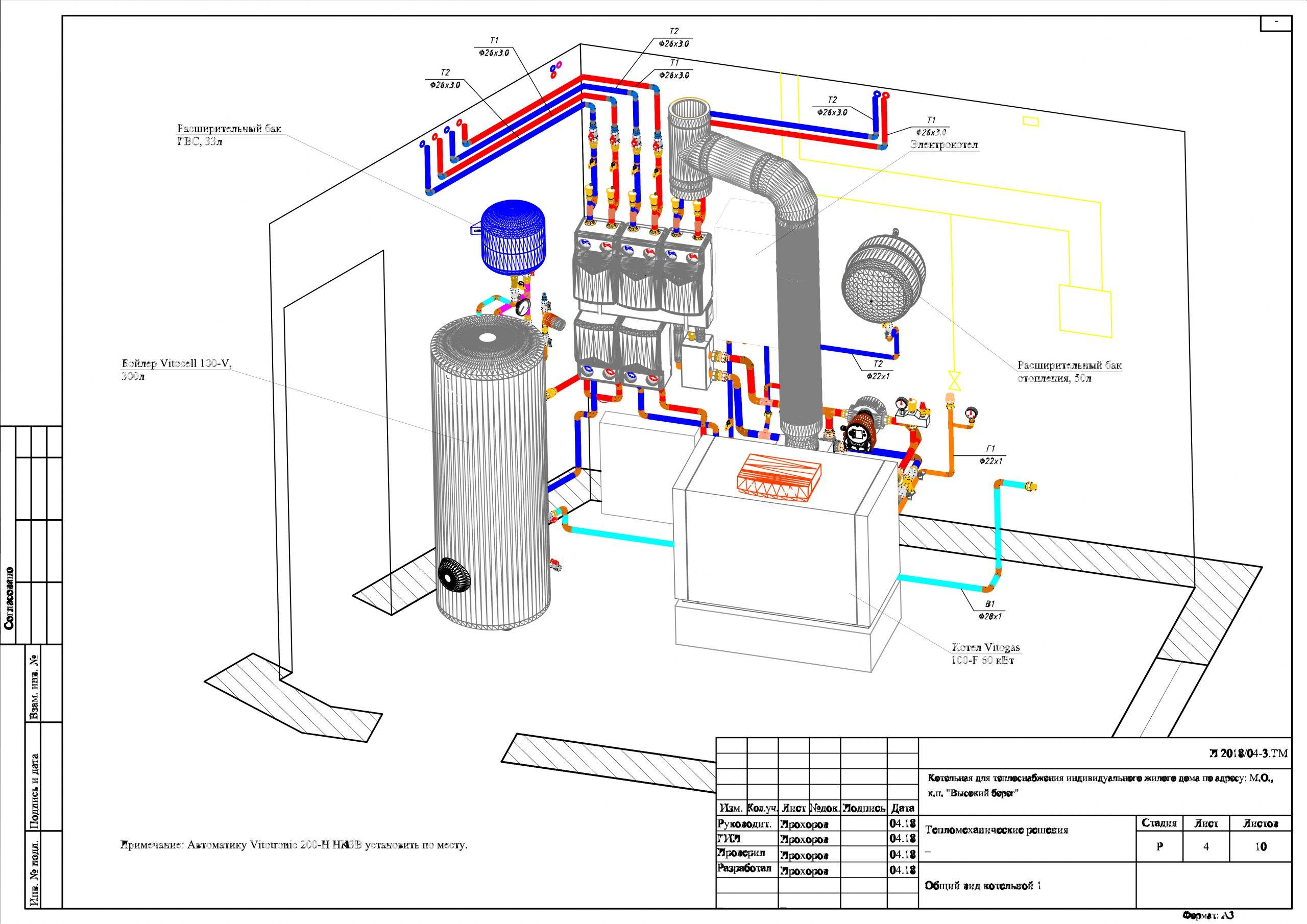

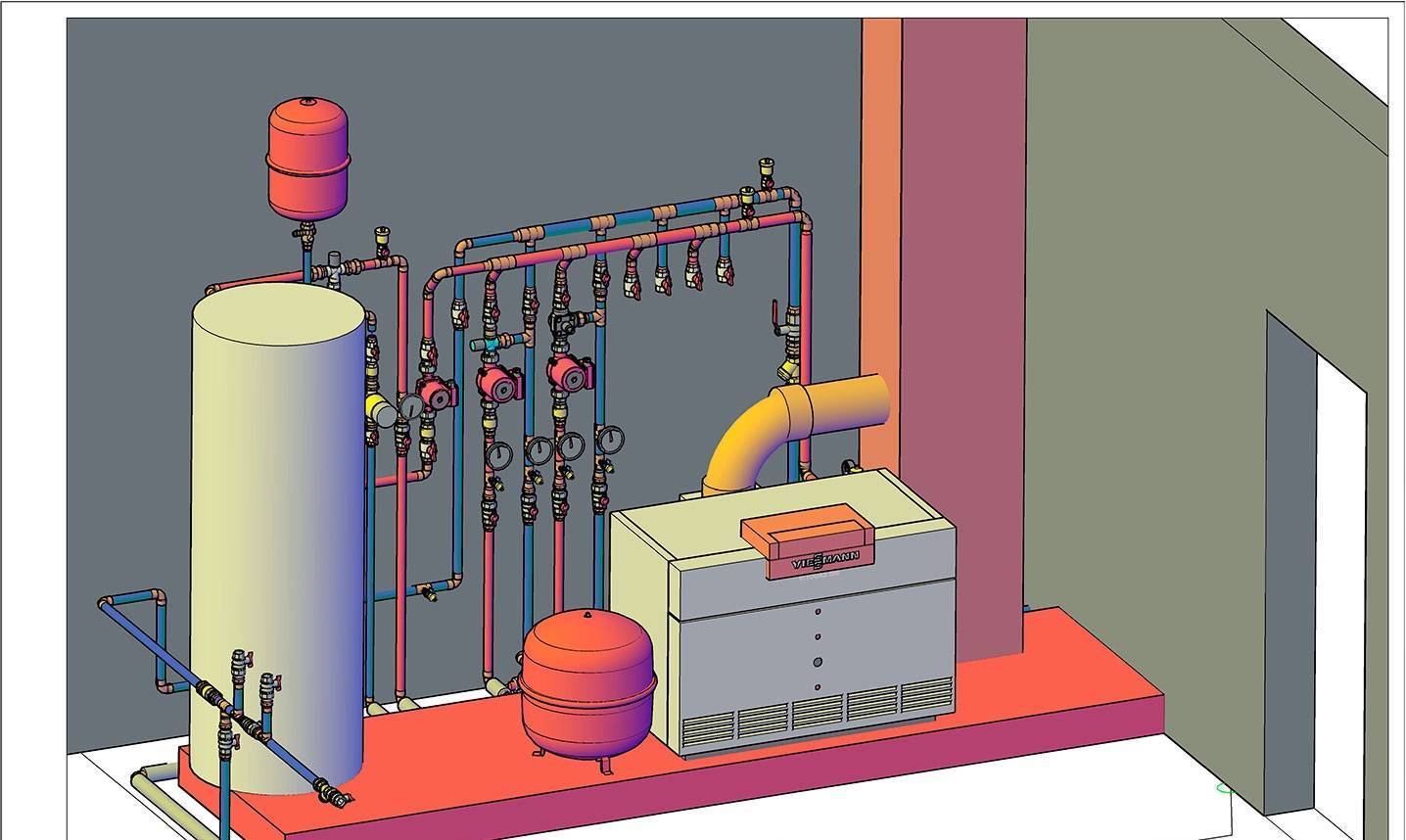

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

1. Монтаж котельного оборудования в деревянном домеПроизведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляцияПри строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам. Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных. ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку

Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в

ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент  – выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.

Разновидности котельных по расположению

Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.

По типу размещений в частном доме котельные могут быть:

1. Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
2. В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.
3. Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.

В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями. Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя

Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел. К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером

Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

• https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
• https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
• https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
• https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
• https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
• https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

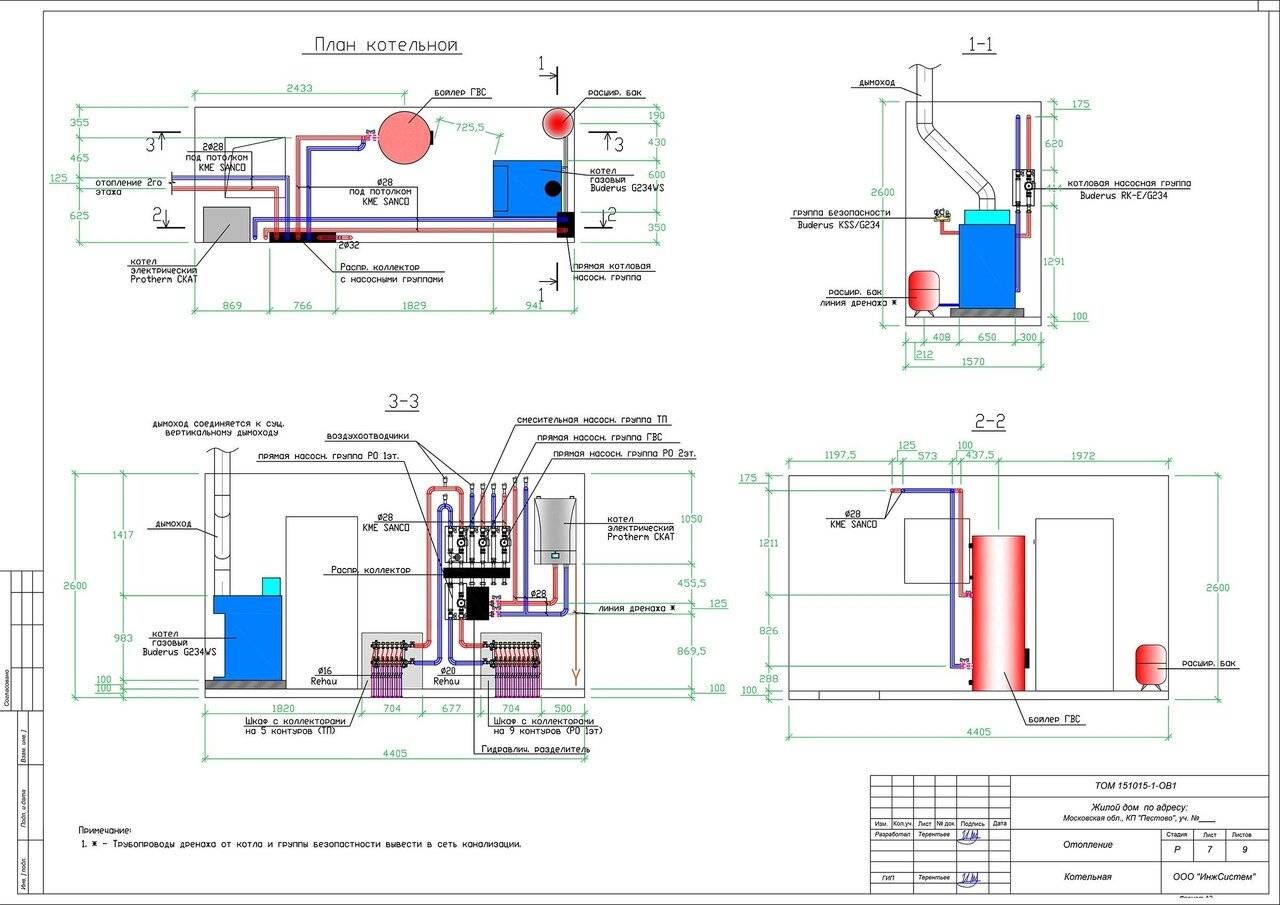

Устройство котельной в частном доме

Любой вид обогрева должен вписываться в нормативы, оговаривающие технические требования к подобной инженерной оснастке. Данные правила подразумевают, что в комплект оборудования будут входить перечисленные ниже приборы и агрегаты:

• котел, осуществляющий нагрев водяного или масляного циркуляционного потока. Порой ради повышения автономности котельную оборудуют парой котлов, работающих на разном топливе;
• водяной бойлер, который монтируют, если котел не содержит вспомогательный контур аналогичного назначения;
• расширительный бачок, функция которого заключается в приеме излишков рабочей жидкости, обращающейся в отопительном контуре;
• коллектор, предназначенный для распределения тепла и управляющий температурными режимами;
• насос для создания давления в контуре. Он понадобится там, где рабочая жидкость не способна обращаться по кругу под действием естественных сил;
• дымоотвод для удаления гари и дыма из дома;
• средства аппаратного слежения за функционированием агрегата;
• трубы, по которым обращается теплоноситель.

Важность соблюдения техники безопасности

Всякий человек, решивший перезимовать в загородном доме, должен отдавать себе полный отчет в том, что котельная представляет собой крайне опасный объект инфраструктуры. Пользоваться ею можно лишь в том случае, если она целиком отвечает нормам ТБ.

Лишь при полном соблюдении регламента безопасной эксплуатации можно обеспечить сохранность жилья

Важно понимать, что риск возгорания и пожара создает даже самый передовой котел с тщательно продуманной конструкцией

Правила оснащения частной котельной

1. Все архитектурные плоскости котельной в частном доме должны быть тщательно изолированы долговечным и устойчивым к разрушению материалом, легко выдерживающим воздействие взрыва и вырвавшегося на свободу пламени.
2. В помещении, где работает котел, нельзя оставлять на хранение дрова, скатерти, старую мебель, газовые баллоны. Перед самым отопительным агрегатом следует предусмотреть наличие свободного пространства, позволяющего подойти к котлу, заправить его или почистить. Дверь котельного помещения должна быть обита негорючей тканью.

Настенные газовые котлы

Настенные газовые котлы с закрытой камерой сгорания стали «универсальным» решением, как в газификации уже существующих жилых домов, так и при строительстве новых. Компактное устройство, даже не занимающее место на полу, не требующее ничего дополнительно, которое можно повесить на кухне — замечательное решение всех задач. Потребуется только отверстие в стене для вывода коаксиального дымохода.

Вот тут и кроется главный минус подобного решения «все-в-одном» – дымовые газы на стене дома, примерно на уровне окон.

Обычно, люди выбирают жизнь за городом не для того, чтобы дышать дымовыми газами.

Другая проблема, которую несет подобный выброс дыма — это частые случаи разрушения отделки дома. Дымовые газы, выпадая в кислотный конденсат, могут сильно уменьшить срок службы отделочных материалов и испортить внешний вид любимого дома.

Стоит отметить, что в некоторых случаях, зимой, подобный коаксиальный дымоход может приводить к остановке котла. Дымоход обмерзает и котел начинает жаловаться на нехватку тяги и «уходит в ошибку», т.е. система безопасности останавливает котел до устранения причины. А это уже чревато разморозкой системы отопления при некотором стечении обстоятельств.

Осознавая эти проблемы, необходимо заранее продумать способ их решения – например SCHIEDEL предлагает специальный переходник  PM-LAS, который позволяет подключить коаксиальный дымоход к утепленному дымоходу Permeter и вывести дымовые газы на безопасную высоту выше кровли. При этом сохраняется функция подачи воздуха на горение.

Но это частичное решение проблемы и по настоящему правильным решением был бы специализированный дымоход внутри теплого контура дома. Дымоход, спроектированный специально для отвода дымовых газов от котлов с закрытой камерой сгорания и одновременной подачи воздуха на горение. Это, так называемые, дымоходы системы LAS.

В ассортименте компании Schiedel это дымоходы системы Prima-LAS.

Выходит, что не все так просто с «простыми» решениями, и без полноценного дымохода, возможно, не обойтись.

Требования к вентиляции котельной в частном доме

Для обеспечения нормальной работы котельного оборудования необходим постоянный приток свежего воздуха. В помещениях со старыми деревянными оконными и дверными коробками его естественный приток обеспечивается наличием щелей. Если же проемы заполнены качественными рамами, придется позаботиться об устройстве вентиляции котельной.

Естественная вентиляция

При небольшой мощности котельного оборудования (до 30 кВт) приток воздуха в котельную можно организовать, пробив в нижней части стены отверстие диаметром 100-150 мм.

Располагается оно на высоте 250-300 мм от уровня пола, поближе к топливнику.

Отверстие оформляется пластиковой трубой, в которую устанавливается обратный клапан.

Для защиты от попадания мусора и насекомых приточный канал закрывается мелкоячеистой сеткой, выполненной из металла или пластика.

Вытяжное отверстие пробивается в верхней части наружной стены. Обратный клапан в него не устанавливается, а вот козырек для защиты от дождя и снега подвешивается.

Принудительная вентиляция

Для мощных котлов естественная вентиляция не подойдет, так как регулировать ее производительность невозможно, а эффективность сильно зависит от погодных условий. В таких случаях устраивается принудительная вентиляция. Для этого в котельной монтируются два вентилятора – приточный и вытяжной. Производительность их увязывается с объемом помещения и должна превышать его троекратно.
