Какая конструкция каркасных стен дома правильная – секреты и минусы: утеплитель и устройств – Обзор

Подготовка к строительству

Подготовка к строительству включает в себя следующие работы:

• Подготовить строительный инструмент. Понадобятся уровень, рулетка, ножовка и дисковая пила, дрель и шуруповёрт, молоток, возможно — бетономешалка. Также пригодятся рабочие перчатки и карандаш.
• Необходимо предусмотреть место для хранения инструмента – подсобное помещение, навес.
• Необходимо обеспечить подачу электрики в каркасном доме  для работы электроинструментов, для этого тянут провод со столбов или подключаются к соседям.
• Обустроить подъезд к месту каркасного строительства.
• Выполнить предварительную разметку под грунтовые работы – обозначить расположение будущего строения на земле колышками.

Земляные работы и фундамент

Фундамент будущего дома возводиться в соответствии с проектом. Он может быть бетонным плитными или бетонным ленточным. Он также может быть свайным – стоять на металлических или бетонных столбах. Для обустройства фундамента необходимо вынуть часть грунта, и в подготовленные ямы залить бетон или поставить готовые бетонные блоки.

На заметку
Работы по подготовке ям и канав под фундамент получили название грунтовых или земляных работ.

В ходе земляных работ подготавливают ямы, канавы, необходимые для заливки или сборки фундамента. Вид фундаментного основания и его конструкция определяют размеры ям. Поэтому выбор основания определяет объём грунтовых работ – то количество земли, которое необходимо выкопать.

Траншея под ленточный фундамент.

При заливке фундаментного основания из бетона работу выполняют в следующей последовательности:

• Готовят яму нужной формы и размеров;
• Дно траншеи отсыпают песком – выполняют так называемую песчаную подушку. Слой песка будет обеспечивать ускоренный отток воды из-под фундамента;
• Ставят опалубку – доски или фанеру по краям ямы;
• В опалубку укладывают арматуру – для прочности будущего основания дома;
• Укладывают продухи (трубы для вентиляции подпола);
• Замешивают и льют бетон. Также бетонный раствор можно заказать на заводе, получить его готовым для заливки — в машине-бетономешалке;
• По не застывшему бетону устанавливают анкера – крепления под будущие каркасные опоры и нижнюю обвязку;
• После заливки выдерживают 6-7 дня, если погода жаркая, и 9-10 дней, если температура на улице держится около +20°C. В это время бетон набирает необходимую прочность. После – приступают к сборке силового каркаса каркасного дома.

Чтобы не терять время, во время выдержки бетона можно подготовить пиломатериалы: распилить балки под размер каркасных стоек, перегородок, укосин, обработать их антисептиком.

Силовой каркас и кровля

Силовой каркас дома собирается в соответствии с проектом. В чертежах и схемах указаны размеры опорных элементов, места их расположения, расстояние между соседними стойками. Также в чертежах описаны способы крепления различных досок и балок друг с другом.

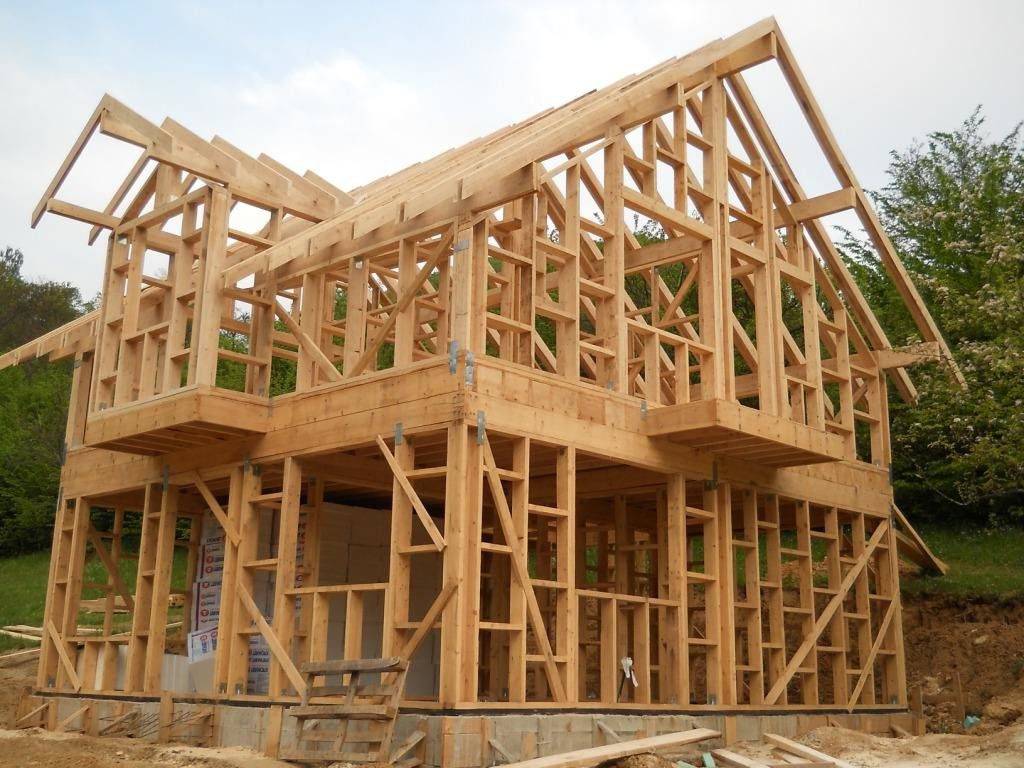

Силовой каркас.

Каркас собирают из отдельных частей. Сборка каждой части выполняется в два этапа. Первый – сборка участка каркаса «на земле». Второй – подъём собранного участка и его установка, крепление. Такая технология позволяет легко собрать правильный каркасный дом своими руками.

Приведём описание последовательности сборки каркаса стены:

• Будущие вертикальные стойки соединяют с досками нижней и верхней обвязки на земле, по проектной схеме;
• Собранный каркас каждой стены поднимается и устанавливается на фундамент, крепится к его поверхности;
• Поверх каркаса укладывают вторую верхнюю обвязку и балки перекрытия;
• Поверх балок перекрытия – собирают из подготовленных на земле элементов каркаса стены второго этажа, или мансарды;
• Сборку стропил под крышу начинают со сборки и установки каркаса под фронтоны;
• Собирают стропильную систему – также из отдельных узлов дома, которые предварительно собирают из досок на земле. Для удобства сборки все стропила выполняются по одному шаблону и имеют одинаковые размеры. Их поднимают на крышу в собранном виде, устанавливают и крепят к верхней обвязке верхнего этажа.

Правильный каркасный дом использует технологию, в которой сначала сооружается кровля, и только после – обшивают стены. Поэтому после сборки стропил их накрывают плёнкой, обрешёткой и кровлей – металлочерепицей, ондулином.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п

Кроме того, обратите внимание на перехлесты второго ряда обвязки

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3.  Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона. Во-вторых, в такой плоскости доска укосины работает хуже всего. В-третьих, зафиксировать к стене такую укосину сложно

В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный

 Это укосина, врезанная в стойки, но не врезанная в обвязки

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Утепляемые конструкции каркасного дома

Перед тем как утеплить каркасный дом, необходимо определиться, каким именно конструкциям требуется это дополнительное мероприятие.

Своими руками можно защитить от холода следующие элементы здания:

1. пол первого этажа;
2. чердачное перекрытие (если чердак холодный);
3. мансардная кровля;
4. наружные стены.

Работы по утеплению своими руками можно проводить как снаружи, так и изнутри. Лучше всего монтировать теплоизоляцию между стойками, поскольку это обеспечит грамотную работу материала. Утепление деревянного дома минватой изнутри стены значительно упростит работу и позволит проводить мероприятия при любых погодных условиях.

Двухслойное утепление — гарантия 100% теплозащиты

Схема утепления снаружи возможна, если изоляция изнутри не достаточна, и требуется произвести дополнительное утепление. Особенности:

• наружный теплоизоляционный материал не должен создавать барьера для пара. Иначе образующийся конденсат из водяных паров будет скапливаться между двух слоев утеплителя, что чревато образованием плесени и грибка;
• утолщение стены дома

Исходя из всего вышесказанного, следует, что теплозащиту деревянного дома снаружи минватой стоит проводить только в исключительных случаях, когда схема изнутри неприменима.

Утепление стен

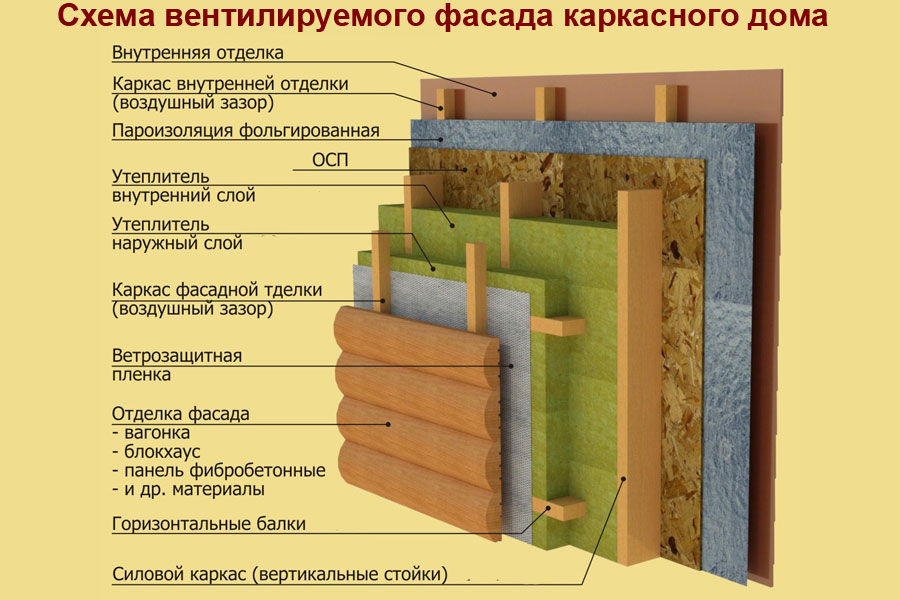

Двухслойное утепление (двойной каркас)

Для гарантии комфортного проживания во время зимнего периода важно позаботится о теплозащите стен. Чтобы надежно утеплить стены базальтовой или другой ватой снаружи своими руками, необходимо двухслойное утепление. Придерживаться следующего порядка слоев:

Придерживаться следующего порядка слоев:

1. внутренняя отделка;
2. пароизоляция;
3. утепление минватой (2 слоя со смещением стоек);
4. ветрозащитная мембрана;
5. OSB-3 по обрешетке;
6. наружная отделка фасада.

Важно помнить, что схема применения данного вида утеплителя требует обязательного наличия вентилируемой прослойки толщиной не менее 4 см. Это необходимо из-за высокой гигроскопичности материала. Чтобы утеплитель сохранил свои эксплуатационные характеристики, необходимо удалить излишнюю влагу с его поверхности

Это обеспечивается с помощью циркуляции холодного воздуха снаружи поверхности минваты

Чтобы утеплитель сохранил свои эксплуатационные характеристики, необходимо удалить излишнюю влагу с его поверхности. Это обеспечивается с помощью циркуляции холодного воздуха снаружи поверхности минваты.

Чаще всего технология утепления стен каркасного дома представляет собой следующую схему: материал укладывают не с какой-либо стороны, а между стоек каркаса. Это позволяет уменьшить общую толщину стены и существенно сократить время возведения здания. Минвата закрепляется между стоек каркаса, после чего выполняется обшивка с двух сторон.

При тепловой защите стен изнутри под навесной фасад порядок слоев следующий:

1. внутренняя отделка помещения;
2. пароизоляция;
3. минеральная вата;
4. супердиффузионная мембрана;
5. конструкция стены;
6. отделка фасада.

Утепление перекрытий

Для деревянного каркасного дома характерны перекрытия по балкам. При обустройстве теплоизоляции своими руками плиты утеплителя укладываются между несущих конструкций перекрытия. Также можно воспользоваться рулонными материалами, но для их расстилания потребуется предварительный монтаж нижней обрешетки или сплошного настила.

При утеплении минватой в виде жестких плит шаг деревянных балок перекрытия лучше принимать так, чтобы в чистоте между ними оставалось 580 мм. Это обеспечит максимальное удобство работы с плитами шириной 600 мм и полное заполнение пространства теплоизоляционным материалом.

Подробнее об утеплении перекрытий минватой.

Утепление чердачного перекрытия

Подробнее об утеплении чердачных перекрытий.

Важно также помнить, что при работе с любым видом минеральной ваты лучше предотвратить попадание частичек материала на кожу и в легкие. Для этого лучше всего использовать перчатки и маску. Также рабочие должны иметь специальную одежду, которая полностью закрывает руки и ноги

Также рабочие должны иметь специальную одежду, которая полностью закрывает руки и ноги.

Утепление скатной кровли

Технология монтажа своими руками схожа с перекрытиями. Шаг стропил, как и в предыдущем случае, подбирается с соблюдение расстояния в свету 580 мм.

Работы выполняются в следующем порядке:

1. монтаж стропильной системы;
2. укладка гидроизоляционного слоя поверх стропил;
3. теплоизоляция;
4. монтаж пароизоляции;
5. верхняя и нижняя обрешетка;
6. укладка кровельного материала;
7. внутренняя отделка потолка.

Подробнее об утеплении чердака.

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Миф 5. Каркасный дом не дышит, в нем всегда душно

На самом деле в любом доме здоровый микроклимат обеспечивает только вентиляция, независимо от материала его стен. Миф базируется на ошибочном представлении о том, что кирпичные стены дышат — пропускают через себя избыточную влагу. Однако, как утверждают специалисты, диффузия пара сквозь паропроницаемую стену незначительна по сравнению с объемом его накопления в жилом помещении. В старых домах, в том числе кирпичных, вентиляцию обеспечивали щели в окнах и дверях, подполье и на чердаке.

Вентиляционная система каркасного дома

Однако энергоэффективное строение, независимо от того, каменное или каркасное, должно иметь герметичные конструкции. Свежий воздух в доме при этом обеспечивает эффективная система вентиляции с механической вытяжкой. Ее проект должен быть в составе плана каждого каркасного дома. Чтобы вентиляция не снижала теплоэффективность дома, желательно иметь в системе рекуператор тепла. Кроме того, следует предусмотреть естественное проветривание — окна в каждом помещении должны открываться.

Резюме: в каркасном доме, оборудованном системой вентиляции с механической вытяжкой, даже при закрытых окнах всегда будет свежий воздух.

Специфика архитектурного исполнения домов по финской технологии

Чаще всего мне заказывают проекты финских домов с пологой двускатной крышей симметричной формы. Двухэтажные строения встречаются крайне редко даже в Финляндии, но и такой вариант возможен. Конструкция пирога стены при этом не изменяется, однако объем работы удваивается. Рассмотрим конструкционные особенности стиля:

• конструкция каркасной стены по финской технологии не предусматривает наличие привычных подсобных помещений, таких как веранда, подземный гараж и т.д. Они способствуют распространению влаги в доме и сокращают срок эксплуатации здания. Лучшим решением станет возвести отдельную постройку на небольшом удалении от дома;
• сруб собирается «в лапу». Выступ кровли не менее 0,5 м, цоколь – не меньше 0,4 м. Стандартный план предусматривает наличие просторной террасы и балкона, расположенного над ней;
• крупные окна. Проемы выделяются непосредственно во время сборки пирога стены. Рамы большой толщины с двумя створками способны пропустить максимум солнечного света. Это обусловлено тем, что в Скандинавии световой день короткий, поэтому естественное освещение остается скудным;
• два входа. Это отличительный признак финского дома – в стенах предусмотрено две створки для дверей. Данная часть дома тщательно утепляется, чтобы избежать теплопотерь;
• все комнаты просторны и комфортны, внутреннее пространство не захламляется кладовками.

Подобная конструкция позволяет снизить риск полного разрушения здания при пожаре.

Что учитывают в процессе утепления

Разные факторы стоит учитывать в процессе работы – чтобы результат получился отличным и не пришлось всё переделывать через какое-то время

Что можно сказать про особенности утепления?

Чтобы работы были выполнены грамотно, важно, чтобы толщина стенок конструкции была рассчитана точно – все параметры и порядки надо соблюдать. При утеплении такого дома прямо в стену закладываются утепляющие материалы – действовать иначе не рекомендуют специалисты; Если в планах утепление каркасно-щитового дома, каждый стык надо обработать пеной, подойдёт для этого и мастика. Усовершенствовать утепление стен, сделать дом надёжным и прочным для холодов – положительный результат легко достигается воздухонепроницаемыми мембранами; Прежде чем утеплять каркасно-щитовой дом, нужно поставить горизонтальные профили, которые принято закреплять дюбелями

Затем, с каждой стороны стены обшивают вагонкой. Важно действовать так, чтобы вагонка была сухой с внутренней стороны, с наружи она может быть влажной. Кладут утеплитель внутри каждой стороны; В таких конструкциях как пол, так и стены нуждаются в утеплении. Нередко пеноизол выбирают для того, чтобы утеплять полы каркасно-щитовых домов – это правильно; Когда все работы по утеплению конструкции выполнены, обшивают сайдингом каждую стену. Впрочем, для этого можно использовать и фасадные панели. Наиболее простой метод утепления – утепляющий материал закладывают меж щитами во всех промежутках. Поверх всего этого кладётся мастика – именно она обеспечит утеплителю защиту от ультрафиолетового излучения и влажности

Усовершенствовать утепление стен, сделать дом надёжным и прочным для холодов – положительный результат легко достигается воздухонепроницаемыми мембранами; Прежде чем утеплять каркасно-щитовой дом, нужно поставить горизонтальные профили, которые принято закреплять дюбелями. Затем, с каждой стороны стены обшивают вагонкой

Важно действовать так, чтобы вагонка была сухой с внутренней стороны, с наружи она может быть влажной. Кладут утеплитель внутри каждой стороны; В таких конструкциях как пол, так и стены нуждаются в утеплении

Нередко пеноизол выбирают для того, чтобы утеплять полы каркасно-щитовых домов – это правильно; Когда все работы по утеплению конструкции выполнены, обшивают сайдингом каждую стену. Впрочем, для этого можно использовать и фасадные панели. Наиболее простой метод утепления – утепляющий материал закладывают меж щитами во всех промежутках. Поверх всего этого кладётся мастика – именно она обеспечит утеплителю защиту от ультрафиолетового излучения и влажности.

К просмотру рекомендуется видео по теме – урок поможет выполнить работу правильно, получить великолепный результат, даже если работать своими руками.

Металлокаркасные стены утепляют несколько иначе. Все крепления тут могут быть выполнены обычным клеем. Остальная инструкция – выбор материалов, установка элементов: всё то же самое, что и для любых других строений. Если работать грамотно, использовать лишь качественные материалы – помещение в плане энергосбережения получится идеальным.

Перегородки внутри дома

Пирог внутренней теплоизоляции каркасного домапредполагает утепление внутренних стен для лучшего сохранения тепла. Также это позволяет нагревать отдельные жилые комнаты, если установлена автономная система обогрева.

Устройство внутренних стен по своей идее похоже на внешнее, однако здесь нет внешнего слоя отделки. Пирог внутренней стены собирается в следующем порядке:

На этапе возведения каркаса дома создаются ячейки для утепления. Внутренние стены имеют такую же толщину, как и внешние (15-20 см).

С одной стороны стены монтируется плита ОСБ или обычного гипсокартона на слой пароизоляции. Натянуть пластиковую пленку на стену не составляет труда, монтаж больших плит хорошо прижмет ее к общей коробке. В ячейки вкладывается утеплитель и через несколько часов стена зашивается пароизоляционной мембраной плюс листом ОСБ или гипсокартоном. Декоративная отделка стены производится на финальном этапе подготовки дома.

В случае с внутренними стенами мостики холода не несут опасности, потому не нужно создавать перекрестное утепление и усложнять конструкцию несколькими типами защиты. Лучше пропитать древесину составами против гниения и горения.

Также часто можно встретить использование СИП-панелей при обустройстве внутренних стен здания. Это заметно ускоряет сборку конструкции, в зависимости от региона и цены на материалы также можно хорошо сэкономить на использовании различных материалов.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

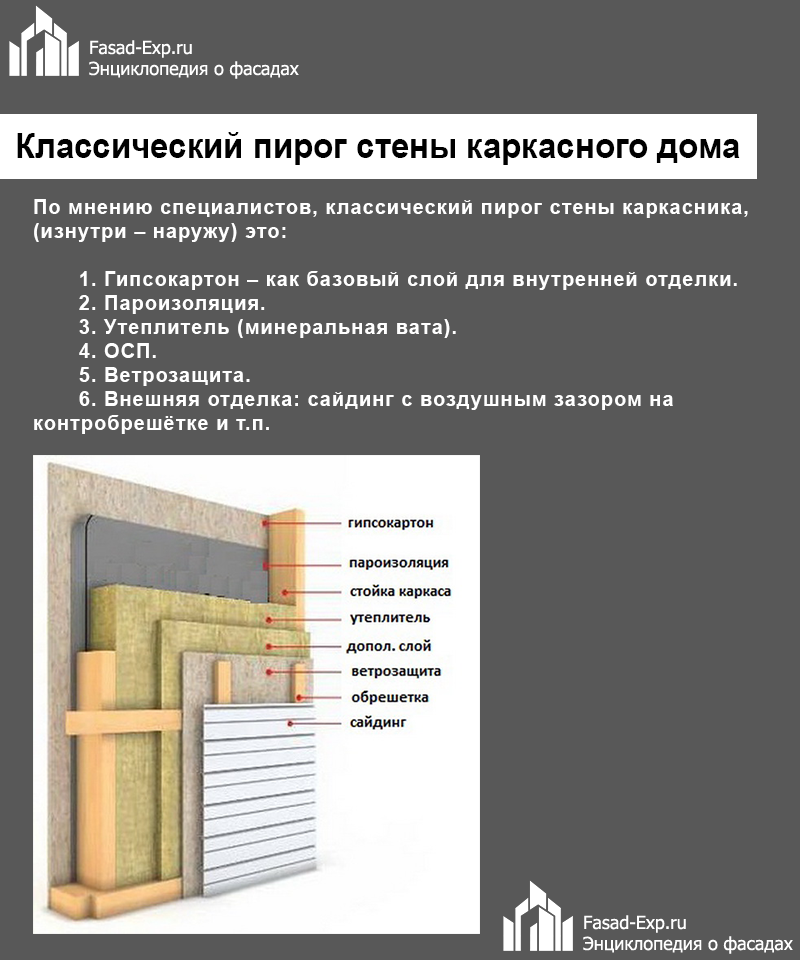

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы. Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Особенности теплоизоляции чердачных скатов и стенных конструкций

Для защиты скатов можно использовать обычные рулонные утеплители. Со стенами такой подход не пройдет. Иногда стенные конструкции усаживаются. Рулонный теплоизолирующий слой обязательно повреждается. Изоляция перестает выполнять возложенные на нее задачи. Поэтому для стен используют плиты пенопласта или минеральной ваты.

Пенопласт и минвата – сравнительная характеристика

При утеплении щитового дома пенопластом все работы легко выполнить своими руками. Плиты устанавливают на поверхность с учетом того, что толщина образуемого слоя должна быть 7,5 см.

В основе производства пенопласта лежит использование органических соединений. Материал надежно сдерживает ветер, не гниет, обладает маленьким весом.

Минеральную вату производят из стеклянных или базальтовых волокон. Работая со стекловатой, необходимо соблюдать множество правил безопасности – надевать специальные очки, прочные перчатки, респираторы и пр. Изделия на основе базальта, напротив, весьма просты в обработке и безопасны для здоровья.

Изолируя дом минватой, стоит учитывать, что она пропускает воду. Вследствие этого приходится пользоваться дополнительными материалами, препятствующими появлению конденсата.
